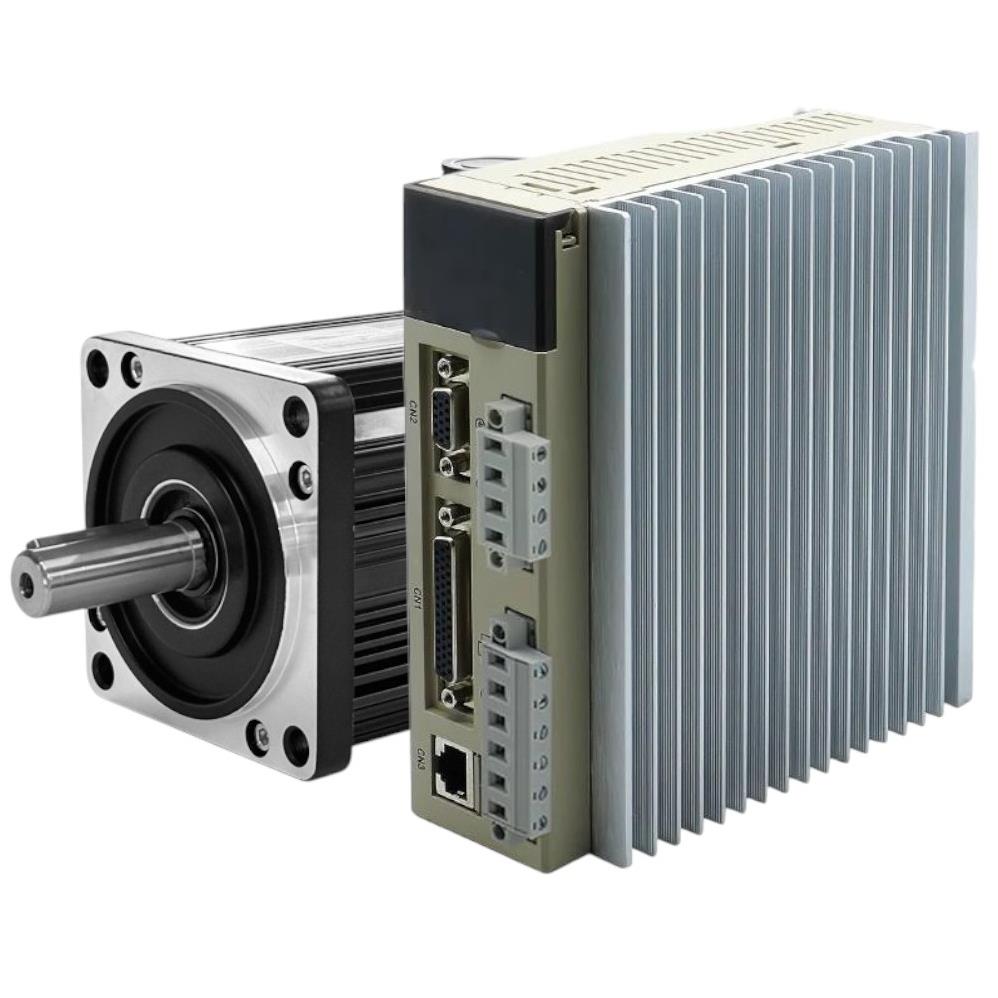

400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF)
-
5
22
-
4
4
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber Ver400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinin kalbi niteliğindeki hareket kontrol uygulamaları için tasarlanmış olan 400 watt Frenli Servo Motor Seti 60ST-M01330Z1, yüksek hassasiyet, dinamik yanıt ve güvenilir performans sunar. Bu set, özellikle pozisyonlama, hız ve tork kontrolünün kritik olduğu CNC makineleri, robotik sistemler ve genel otomasyon ekipmanları için ideal bir çözümdür. Entegre fren sistemi sayesinde, ani duruş gerektiren veya yük altında pozisyonunu koruması gereken uygulamalarda ekstra güvenlik ve kontrol sağlamaktadır.
Mermak CNC mühendislik standartlarına uygun olarak geliştirilen bu servo motor, zorlu endüstriyel koşullarda dahi kesintisiz ve kararlı çalışma yeteneğiyle öne çıkar. Yüksek çözünürlüklü enkoderi, milimetrik hassasiyette hareket kontrolü sağlarken, IP54 koruma sınıfı tasarımı toz ve su sıçramalarına karşı dayanıklılık sunarak ürünün ömrünü uzatır ve bakım ihtiyacını minimize eder. Komple bir set olarak sunulması, kurulum ve entegrasyon süreçlerini basitleştirir, mühendislik zamanından tasarruf edilmesini sağlar.
Öne Çıkan Avantajlar
- Entegre Fren Sistemi: Dahili fren mekanizması, motorun enerjisi kesildiğinde veya acil durumlarda yükü güvenli bir şekilde tutarak hassas duruş ve konumlandırma sağlar, bu da iş güvenliğini ve proses kontrolünü artırır.
- Yüksek Çözünürlüklü Enkoder: 2500 PPR (Darbe Başına Pals) artımlı enkoder, milimetrik hassasiyette pozisyon geri bildirimi sunarak kapalı döngü kontrol sistemlerinde üstün doğruluk ve tekrarlanabilirlik elde edilmesini mümkün kılar.
- Dayanıklı Endüstriyel Tasarım: IP54 koruma sınıfı sayesinde toz girişine ve her yönden gelen su sıçramalarına karşı dirençli olup, zorlu üretim ortamlarında uzun ömürlü ve sorunsuz çalışma garantisi verir.
- Kapsamlı Set İçeriği: Motor, güç kablosu, enkoder kablosu ve sinyal kablosu ile birlikte gelerek sistem entegrasyonunu kolaylaştırır ve ek parça tedarik ihtiyacını ortadan kaldırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

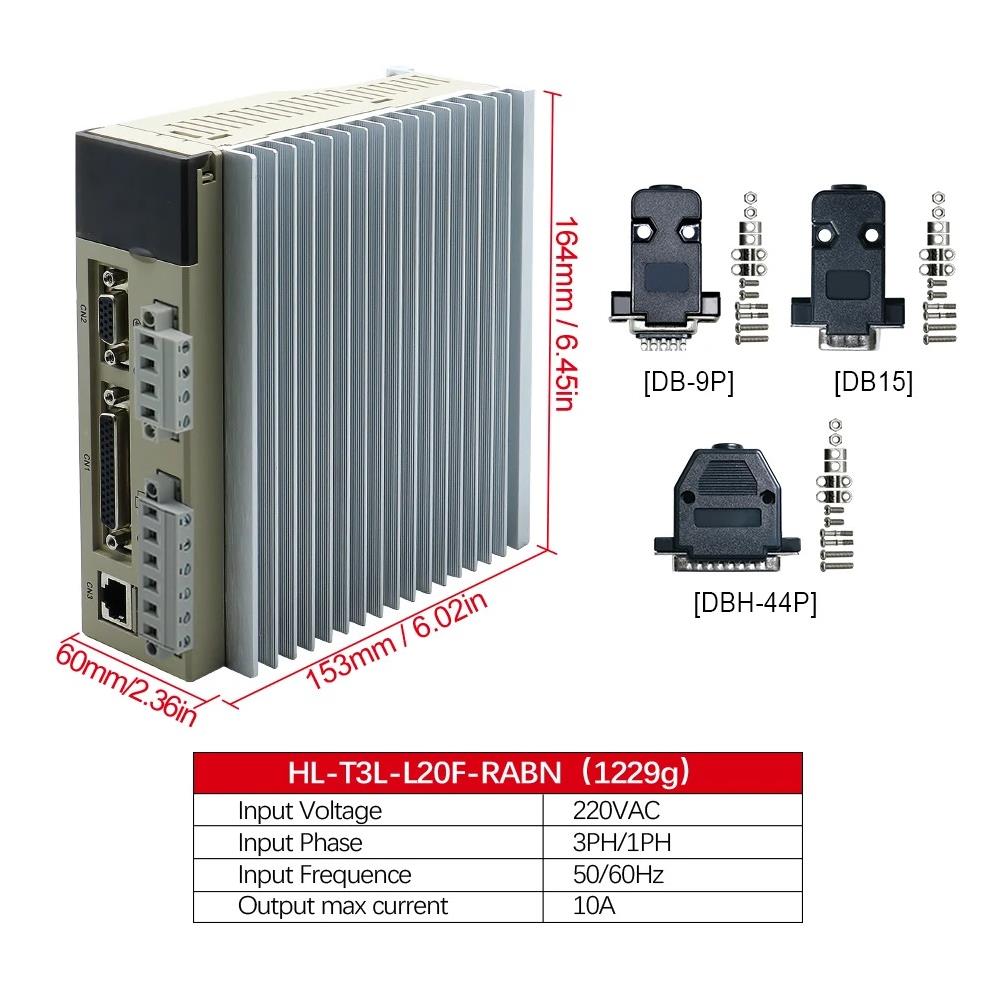

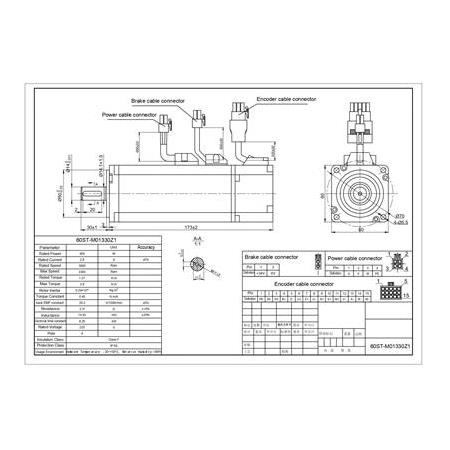

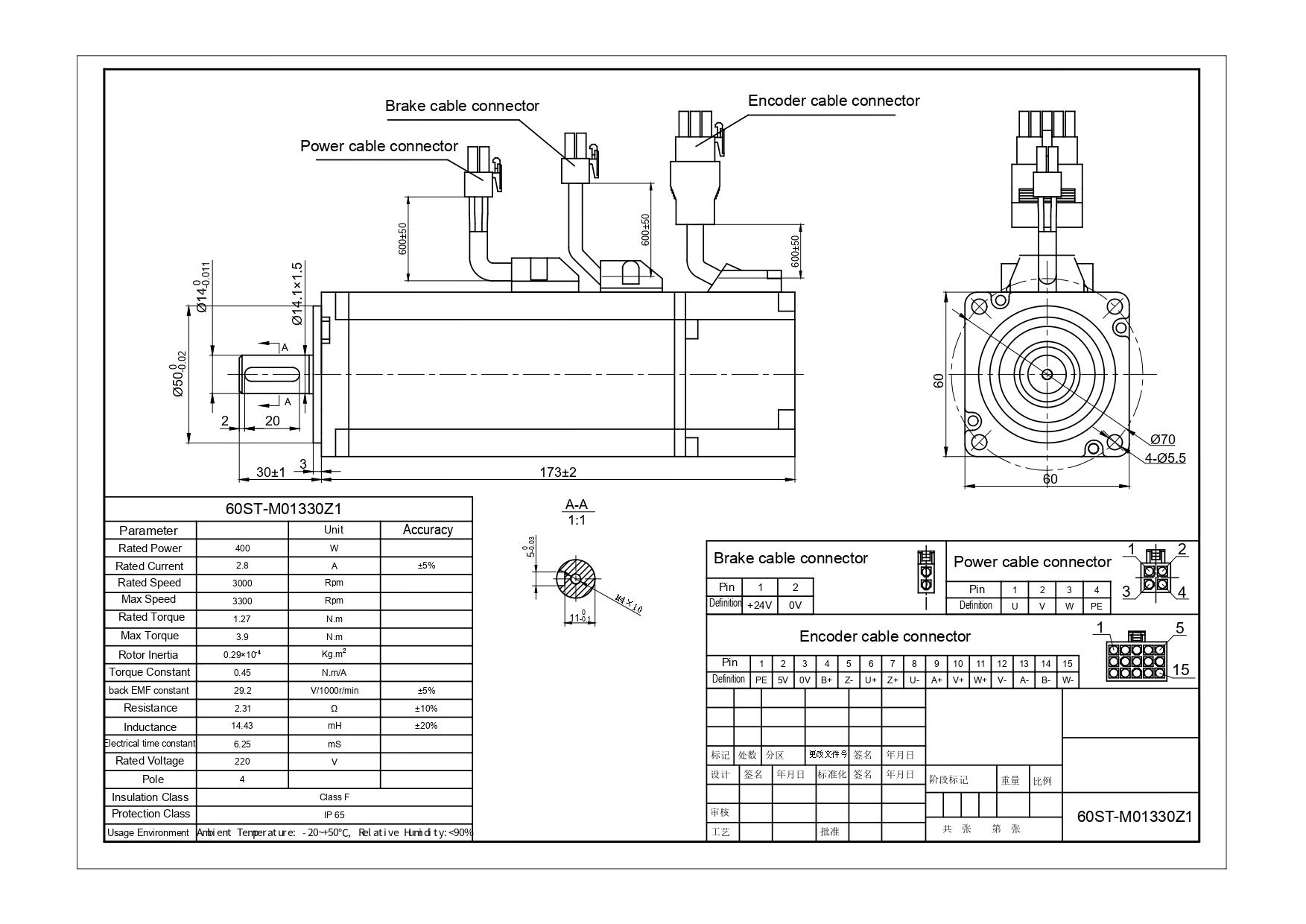

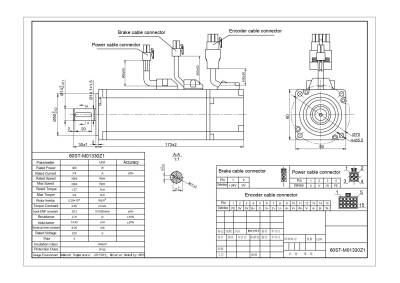

Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Makineleri ve Takım Tezgahları
Bu 400W frenli servo motor, CNC router, freze ve torna tezgahlarında eksen hareketlerini hassas bir şekilde kontrol etmek için idealdir. Entegre freni sayesinde Z ekseni gibi dikey hareketlerde takımın veya iş parçasının kaymasını önler, işleme doğruluğunu ve operatör güvenliğini artırır.
Endüstriyel Robotik ve Otomasyon Sistemleri
Küçük ve orta ölçekli robot kollarında, montaj hatlarında ve otomasyon ekipmanlarında hızlı ve tekrarlanabilir pozisyonlama gerektiren uygulamalar için mükemmeldir. Yüksek tork ve hassas enkoder geri bildirimi, karmaşık hareket profillerinin güvenilir bir şekilde gerçekleştirilmesine olanak tanır.
Operasyonel Avantajlar
Yüksek Verimlilik
Düşük enerji tüketimiyle yüksek performans sunarak işletme maliyetlerini düşürür ve üretim süreçlerinde enerji verimliliğini maksimize eder.
Uzun Kullanım Ömrü
Kaliteli malzeme seçimi, sağlam mekanik yapı ve IP54 koruma sınıfı sayesinde zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışma garantisi verir.
Kolay Entegrasyon
Standart flanş boyutları, komple kablo seti ve endüstriyel otomasyon sistemleriyle geniş uyumluluğu sayesinde mevcut sistemlere hızlı ve pratik bir şekilde entegre edilebilir.
Birlikte Kullanilabilecek Urunler
400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN Hakkında Merak Edilenler ve Teknik Detaylar
Bu 60ST-M01330Z1 kodlu servo motor, 220V AC anma gerilimi ile beslenmelidir. 400W gücünde olduğu için, tam yük altında yaklaşık 1.8-2.0 Amper civarında akım çekmesi beklenebilir. Besleme voltajının sabit ve dalgalanma olmadan sağlanması, motorun kararlı çalışması için önemlidir.
60ST-M01330Z1 servo motorunuzun aşırı ısınmasının birkaç nedeni olabilir. En yaygın sebepler; motorun anma torku olan 1.27 N·m'den daha yüksek yük altında çalışması (aşırı yük), sürücü ayarlarının yanlış yapılması (PID kazançları gibi), yetersiz soğutma, besleme gerilimindeki dalgalanmalar veya mekanik sürtünme sorunlarıdır. Sürücünüzün alarm kodlarını kontrol ederek veya yükü hafifleterek sorunun kaynağını belirleyebilirsiniz.
60ST-M01330Z1 motorunuzdaki 2500 PPR artımlı enkoder, standart bir sinyal çıkışı verdiği için farklı marka sürücülerle teorik olarak uyumlu olabilir. Ancak, sürücünün enkoder giriş tipi (diferansiyel/single-ended), besleme voltajı (+5V veya +24V sinyal kablosu) ve pin bağlantı şeması kritik öneme sahiptir. Bağlantı yapmadan önce mutlaka sürücünüzün ve motorun enkoder pin çıkışlarını karşılaştırmanız gerekir.
Bu servo motordaki dahili fren sistemi, enerjisiz durumda (power-off) çalışan (fail-safe) bir elektromanyetik frentir. Yani, motora giden elektrik kesildiğinde veya fren bobinine enerji verilmediğinde otomatik olarak devreye girer ve motor milini kilitler. Bu özellik, dikey eksen uygulamalarında yükün düşmesini engelleyerek güvenliği artırır. Freni serbest bırakmak için fren bobinine uygun voltaj (genellikle sürücüden gelen) verilmesi gerekir.
1.27 N·m anma torku, motorun sürekli olarak sağlayabileceği tork değeridir. Hareket ettirebileceğiniz yük miktarı, mekanik sisteminizin (redüktör, kayış kasnak, vida mili vb.) verimliliği, sürtünme kayıpları ve ivmelenme gereksinimlerine bağlıdır. Örneğin, doğrudan bir vida mili tahrikiyle 10mm adımda, teorik olarak 127 kg'lık bir kuvvet uygulayabilir, ancak bu kuvvetten sürtünmeyi ve ivmelenme torkunu çıkarmanız gerekir. En doğru hesaplama için tahrik sisteminizin detaylı analizi yapılmalıdır.
60ST-M01330Z1 servo motorunuzu CNC kontrol kartı veya PLC'ye bağlamak için genellikle servo sürücü üzerinden bağlantı yapılır. Sinyal kabloları (+5V veya +24V) sürücünün kontrol girişlerine bağlanır. CNC kartından veya PLC'den gelen Step/Dir (darbe/yön) sinyalleri veya analog/haberleşme sinyalleri (EtherCAT, Modbus gibi) sürücüye motorun hareket komutlarını iletir. Enkoder kablosu ise motorun pozisyon bilgisini sürücüye geri besler. Sürücünüzün kullanım kılavuzundaki bağlantı şemasına kesinlikle uymalısınız.
Evet, kablo kesiti ve kalitesi çok önemlidir. 10 metrelik kabloları uzatırken, güç kablosu için aynı veya daha yüksek kesitte, blendajlı ve endüstriyel ortama uygun, esnek kablolar kullanmalısınız. Aksi takdirde voltaj düşümü ve aşırı ısınma yaşanabilir. Enkoder kablosu için ise mutlaka blendajlı, bükümlü çift (twisted pair) ve düşük kapasitanslı özel servo enkoder kabloları kullanmalısınız. Uzun mesafelerde sinyal bozulmalarını önlemek için kaliteli bağlantı elemanları ve doğru topraklama hayati önem taşır. Mümkünse Mermak CNC'den orijinal uzatma kablosu veya önerilen özelliklerde kablo temin etmelisiniz.
60ST-M01330Z1 servo motorun IP54 koruma sınıfı, motorun toza karşı tamamen korumalı olmadığını ancak zararlı miktarda toz girişine karşı dayanıklı olduğunu (5) ve her yönden gelen su sıçramalarına karşı korumalı olduğunu (4) belirtir. Bu, hafif tozlu veya zaman zaman su sıçramalarının olabileceği nemli ortamlarda kullanılabileceği anlamına gelir. Ancak doğrudan su jetine veya sürekli suya maruz kalacağı ortamlarda kullanıma uygun değildir.
60ST-M01330Z1 servo motorunuz, kullandığınız servo sürücüye bağlı olarak pozisyon, hız veya tork kontrol modlarında çalışabilir. Mod seçimi genellikle sürücünün parametreleri üzerinden yapılır. Pozisyon kontrolü için Step/Dir veya haberleşme protokolleri ile hedef pozisyonlar gönderilirken, hız kontrolü için analog voltaj veya frekans sinyalleri kullanılır. Tork kontrolü ise genellikle motorun uyguladığı kuvveti sabit tutmak için tercih edilir. Her mod için sürücünün PID kazançları, ivmelenme/yavaşlama rampaları gibi parametrelerin uygulamanıza göre ayarlanması (tuning) gereklidir.
Eğer sürücüde hata görünmüyorsa ve motor dönmüyorsa, öncelikle kontrol sinyallerini (Step/Dir veya haberleşme) kontrol edin. CNC kartından veya PLC'den komut gelip gelmediğini teyit edin. Motorun freni enerjilenip serbest bırakılıyor mu? Fren kablosu doğru bağlı ve sürücüden fren voltajı geliyor mu kontrol edin. Ayrıca, sürücü parametrelerinde motorun disable (devre dışı) konumda olup olmadığını veya limit switch gibi bir güvenlik mekanizmasının devrede olup olmadığını gözden geçirin. Enkoder bağlantısının sağlam olduğundan ve sinyallerin doğru ulaştığından emin olun.
Mermak CNC olarak sattığımız 400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN için standart garanti süresi genellikle 2 yıldır. Garanti kapsamı, üretim hatalarına ve malzeme kusurlarından kaynaklanan arızaları kapsar. Hatalı kullanım, aşırı yük, yanlış bağlantı, yetersiz soğutma veya dış etkenlerden kaynaklanan hasarlar garanti kapsamı dışında kalabilir. Detaylı bilgi için satış sözleşmenizi veya Mermak CNC müşteri hizmetleri ile iletişime geçmenizi rica ederiz.
Evet, 60ST-M01330Z1 servo motorunuzun enkoderi veya dahili fren sistemi gibi kritik yedek parçalarının temini Mermak CNC tarafından sağlanmaktadır. Orijinal yedek parçalar, motorunuzun orijinal performansını ve güvenilirliğini korumak için önemlidir. Yedek parça talepleriniz için motorun seri numarası ve arızalı parçanın detaylarını belirterek teknik servisimizle iletişime geçebilirsiniz.
Mermak CNC, 400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN ve diğer ürünleri için yetkili teknik servis hizmeti sunmaktadır. Motorunuzda bir arıza meydana geldiğinde, öncelikle Mermak CNC teknik destek ekibiyle iletişime geçerek durumu detaylıca anlatmanız gerekmektedir. Gerekirse motoru servis merkezimize göndermeniz istenir. Uzman teknisyenlerimiz arıza tespiti yaparak size tamir maliyeti ve süresi hakkında bilgi vereceklerdir. Onayınız dahilinde onarım işlemleri gerçekleştirilir.
400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN motorunuzun ve sürücünüzün bağlantı şemaları, detaylı parametre listeleri ve kullanım kılavuzları genellikle ürünle birlikte gelen belgelerde bulunur. Ayrıca, Mermak CNC'nin web sitesindeki ürün sayfasında veya destek bölümünde dijital versiyonlarına ulaşabilirsiniz. Eğer bulamazsanız, müşteri hizmetleri veya teknik destek ekibimiz size bu dokümanları sağlamaktan memnuniyet duyacaktır.
Servo Motorlar Seçimi Nasıl Yapılır ?
Servo motor seçim kriterleri
Servo motor seçiminde dikkat edilmesi gerekenler
Servo motor güç hesabı
Servo motor moment hesabı
Servo motor seçimi, uygulamanızın ihtiyaçlarına göre doğru güç, tork, hız ve kontrol hassasiyetini sağlayacak şekilde yapılmalıdır. 400 watt frenli servo motor seti (60ST-M01330Z1 T3L-L20F-RABN) gibi bir ürün için seçim kriterleri ve kullanımda dikkat edilmesi gereken teknik noktalar aşağıdaki gibidir:
### 1. Uygulama Analizi ve Yük Hesabı
- Yük Tipi: Hareket ettirilecek yükün kütlesi, sürtünme, ivmelenme ve hareket profili belirlenmelidir.
- Tork Hesabı: Gerekli tork, yükün momenti ve ivmelenme gereksinimine göre hesaplanır. Hesaplanan tork, motorun nominal torkunun altında olmalıdır (örnek: bu motor için 1,27 Nm).
- Hız Gereksinimi: Uygulamanın maksimum çalışma hızı belirlenmeli ve motorun nominal hızını (bu modelde 3000 RPM) karşılayıp karşılamadığı kontrol edilmelidir.
### 2. Motor ve Sürücü Uyumları
- Güç: Motorun gücü (400W) uygulamanın ihtiyaç duyduğu mekanik gücü karşılamalıdır.
- Gerilim: Motorun çalışma gerilimi (220V AC) ile sistemin beslemesi uyumlu olmalıdır.
- Encoder: Pozisyon hassasiyeti için motorun encoder çözünürlüğü (2500 PPR) yeterli olmalıdır.
- Fren: Dikey eksenler veya güç kesildiğinde yükün sabitlenmesi gereken uygulamalarda frenli model tercih edilmelidir.
### 3. Montaj ve Koruma
- Flanş ve Mil Ölçüleri: Makineye uygun flanş (60x60 mm) ve mil çapı (14 mm) olmalıdır.
- Koruma Sınıfı: Çalışma ortamına göre IP54 gibi toz ve suya karşı koruma yeterli olmalıdır.
- Kablo ve Bağlantılar: Güç, encoder ve sinyal kabloları uygun uzunluk ve kalitede olmalıdır.
### 4. Sürücü ve Kontrol Sistemi
- Çalışma Modları: Servo sürücü, hız, tork ve pozisyon kontrol modlarını desteklemelidir.
- Koruma Fonksiyonları: Aşırı akım, aşırı gerilim, düşük gerilim ve aşırı yük korumaları bulunmalıdır.
### 5. Pratik Seçim Adımları
1. Uygulamanızın yük, hız ve tork gereksinimlerini belirleyin.
2. Motorun nominal torku ve gücünün, uygulamanızın gereksinimlerini karşılayıp karşılamadığını kontrol edin.
3. Encoder çözünürlüğü ve fren ihtiyacınızı göz önünde bulundurun.
4. Motorun mekanik ölçülerinin makinenize uygunluğunu doğrulayın.
5. Sürücü ile motorun elektriksel ve fonksiyonel uyumunu kontrol edin.
6. Gerekli koruma ve güvenlik önlemlerini sağlayın.
### Kullanımda Dikkat Edilecekler
- Motor ve sürücü bağlantılarını doğru yapın, topraklama ve koruma önlemlerini ihmal etmeyin.
- Motoru ilk çalıştırmadan önce tüm bağlantıları ve parametre ayarlarını kontrol edin.
- Frenli modellerde, frenin doğru şekilde devreye girip girmediğini test edin.
- Yüksek hassasiyet gerektiren uygulamalarda, encoder kablosunun sinyal karışmasına karşı uygun şekilde yönlendirilmesine dikkat edin.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz; ben fiyat veya stok bilgisi veremem. Teknik seçim ve uygulama konusunda daha fazla detay isterseniz yardımcı olabilirim.
İncremental Encoder Ne Demek Avantajları Nedir ?
incremental encoder avantajları
encoder tipleri
incremental encoder çalışma prensibi
incremental encoder ve avantajları
Incremental encoder, servo motorun mil hareketini elektriksel sinyale çeviren ve her dönüşte belirli sayıda darbe (pulse) üreten bir pozisyon geri besleme cihazıdır. Encoder milinin hareketine göre A ve B fazı olarak iki adet kare dalga sinyal üretir; bu sinyallerin faz farkı sayesinde dönüş yönü de algılanabilir. Ayrıca genellikle bir turda bir kez üretilen Z (referans) sinyali bulunur.
- Yüksek Hassasiyet: Yüksek PPR (Pulse Per Revolution) değerleri ile hassas konum ve hız ölçümü sağlar.
- Ekonomik: Mutlak (absolute) encoderlara göre daha uygun maliyetlidir.
- Kolay Bulunabilirlik: Standart ve yaygın bir teknolojidir, birçok sürücü ve kontrol sistemiyle uyumludur.
- Basit Sinyal Yapısı: Temel olarak A, B ve Z sinyalleriyle çalışır; karmaşık veri protokolü gerektirmez.
- Yön Algılama: A ve B fazlarının faz farkı sayesinde dönüş yönü kolayca tespit edilir.
- Enerji kesildiğinde veya referans kaybolduğunda, sistem tekrar açıldığında pozisyon bilgisi sıfırlanır. Bu nedenle her açılışta home (referans) alma işlemi gereklidir.
- Endüstride, özellikle CNC ve otomasyon uygulamalarında, ekonomik ve hassas pozisyon geri beslemesi gerektiğinde tercih edilir.
- Sürücü parametrelerinde “Encoder Tipi” (ör. P-040) 0 olarak ayarlanmalıdır (0: Incremental, 1: Absolute).
- Encoder PPR değeri (ör. P-041) doğru girilmelidir (tipik değerler: 2500/5000).
- Home alma işlemi iki aşamalıdır: switch tetikleme ve geri kaçma (back-off). Mutlak encoder kullanılmadıkça, %100 tekrarlanabilir referans mümkün değildir; her açılışta küçük sapmalar olabilir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Servomu Daha Güçlüdür, Step Motormu ? Hangisi Endüstiyel Uygulamalara Daha Uygun ?
servo motor mu step motor mu daha güçlü
servo motor mu step motor mu endüstriyel uygulama
servo motor avantajları
step motor avantajları
Servo motorlar ve step motorlar arasında güç, hassasiyet ve endüstriyel uygunluk açısından temel farklar şunlardır:
- Servo motorlar, aynı gövde boyutunda step motorlara göre daha yüksek sürekli tork ve anlık tepe torku sunar. Kapalı çevrim (feedback/geri besleme) ile çalıştıkları için, yük değişimlerinde moment kaybı yaşamazlar ve nominal değerlerinin üzerinde kısa süreli tork üretebilirler.
- Step motorlar ise açık çevrim çalışır ve belirli bir tork değerinin üzerinde adım kaçırma riski oluşur. Yüksek hızlarda torkları hızla düşer.
- Servo motorlar, enkoder geri beslemesi ile gerçek pozisyonunu sürekli kontrol eder. Bu sayede yüksek hassasiyet, tekrarlanabilirlik ve dinamik performans sağlar.
- Step motorlar, adım sayarak pozisyonlar. Ancak yük artışı veya hız yükseldiğinde adım kaçırabilir ve pozisyon hatası oluşabilir.
- Endüstriyel CNC, robotik, otomasyon, paketleme, tekstil gibi yüksek hız, yüksek hassasiyet ve güvenilirlik gerektiren uygulamalarda servo motorlar tercih edilir.
- Step motorlar ise daha basit, düşük maliyetli ve orta hassasiyetli uygulamalarda (ör. 3D yazıcı, küçük CNC, basit pozisyonlama) yaygındır.
- Servo motorlar: Yüksek hızda sabit tork, ani yük değişimlerinde stabilite, uzun ömür, enerji verimliliği, sessiz çalışma ve bakım kolaylığı.
- Step motorlar: Düşük maliyet, basit sürücü devresi, kolay kontrol, düşük hızda yüksek tork.
Endüstriyel uygulamalarda yüksek performans, hassasiyet ve güvenilirlik isteniyorsa servo motorlar (örneğin elinizdeki 400W frenli servo seti gibi) tercih edilmelidir. Step motorlar ise daha ekonomik ve düşük/orta performans gerektiren işlerde uygundur.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik karşılaştırma veya uygulama seçimi için ek bilgi isterseniz detaylı destek sağlanabilir.
Servo Motor Alarm Listesi
Alarm kodları
T3L-L20F-RABN alarm
60ST-M01330Z1 alarm
servo sürücü alarm listesi
400 watt Firenli Servo Motor Seti 60ST-M01330Z1 T3L-L20F-RABN için alarm listesi ve tipik alarm açıklamaları aşağıdaki şekildedir:
### T3L-L20F Sürücü Alarm Kodları ve Açıklamaları
| Alarm Kodu | Alarm Adı | Açıklama ve Çözüm |
|---|---|---|
| AL.01 | Overcurrent (Aşırı Akım) | Motor veya sürücüde aşırı akım algılandı. Motor kablolarını ve yük durumunu kontrol edin. |
| AL.02 | Overvoltage (Aşırı Gerilim) | Besleme gerilimi nominal değerin üzerine çıktı. Besleme voltajını kontrol edin. |
| AL.03 | Undervoltage (Düşük Gerilim) | Besleme gerilimi nominal değerin altına düştü. Güç kaynağını kontrol edin. |
| AL.04 | Encoder Error (Enkoder Hatası) | Enkoder bağlantısı veya sinyali hatalı. Kabloları ve enkoderi kontrol edin. |
| AL.05 | Overload (Aşırı Yük) | Motor uzun süre aşırı yükte çalıştı. Yükü azaltın veya motoru soğutun. |
| AL.06 | Overheat (Aşırı Sıcaklık) | Sürücü veya motor sıcaklığı yüksek. Soğutma ve havalandırmayı kontrol edin. |
| AL.07 | Brake Error (Fren Hatası) | Fren devresi veya bağlantısı hatalı. Fren kablolarını ve beslemesini kontrol edin. |
| AL.08 | Communication Error | Sürücü ile kontrol ünitesi arasında iletişim sorunu. Bağlantı ve kabloları kontrol edin. |
| AL.09 | Position Error (Pozisyon Hatası) | Motor hedef pozisyona ulaşamıyor. Mekanik tıkanıklık veya aşırı yük olabilir. |
#### Alarm Resetleme ve Kullanım Adımları
1. Alarm kodunu sürücü ekranında veya kontrol panelinde okuyun.
2. Tabloya göre ilgili arıza kaynağını tespit edin.
3. Gerekli kontrolleri ve düzeltmeleri yapın (ör. kablo, yük, soğutma, besleme).
4. Alarmı resetlemek için sürücü üzerindeki “RESET” tuşuna basın veya enerji kesip tekrar verin.
5. Alarm tekrar ederse, mekanik ve elektriksel bağlantıları detaylıca kontrol edin.
#### Notlar
- Her alarm kodu, sürücü modeline göre farklılık gösterebilir. Yukarıdaki tablo T3L-L20F serisi ve 60ST-M01330Z1 motor ile uyumludur.
- Detaylı alarm açıklamaları ve gelişmiş teşhis için sürücü kullanım kılavuzundaki “Alarm Listesi” bölümünü inceleyiniz.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik destek veya detaylı alarm çözümünde ek bilgi isterseniz tekrar sorabilirsiniz.
Fren Parametreleri Listesi Ve Ayarları Detaylı Anlatımı
T3L-L20F-RABN fren parametreleri
servo motor fren parametreleri
servo sürücü fren parametreleri listesi
servo motor fren ayarları detaylı anlatım
---
### 1. Fren Sistemi Çalışma Prensibi
- Bu servo motor setinde elektromanyetik fren bulunur.
- Fren, motor enerjisi KESİLDİĞİNDE otomatik olarak devreye girer ve motor milini sabitler.
- Motor sürücüsüne veya fren bobinine 24V DC enerji verildiğinde fren AÇILIR ve mil serbest kalır.
- Enerji kesildiğinde (acil stop, güç kaybı, sistem kapalıyken) fren tekrar devreye girer ve motor milini kilitler.
---
### 2. Temel Fren Bağlantısı ve Elektriksel Ayar
#### a) Fren Bağlantısı
- Fren bobini için ayrı bir 24V DC güç kaynağı gereklidir.
- Sürücüden veya harici bir röle ile fren açma/kapama kontrolü yapılır.
- Doğru bağlantı yapılmazsa fren sürekli devrede kalır ve motor dönmez.
#### b) Frenin Devreye Girme/Çıkma Süresi
- Tipik olarak 50–100 ms aralığındadır.
---
### 3. Sürücü Parametrelerinde Fren Ayarları
Servo sürücünüzün modeline göre fren parametreleri farklılık gösterebilir. Genel olarak aşağıdaki parametreler bulunur:
| Parametre Kodu | Açıklama | Tipik Değerler / Ayar | Varsayılan |
|---|---|---|---|
| P-050 | Fren Çıkış Kontrolü | 0: Devre dışı, 1: Devrede | 1 |
| P-051 | Fren Gecikme Süresi (ms) | 0–500 ms | 50 |
| P-052 | Fren Açma Gecikmesi (ms) | 0–500 ms | 50 |
| P-053 | Fren Kapatma Gecikmesi (ms) | 0–500 ms | 50 |
> *Not: Parametre kodları ve menü isimleri sürücü modeline göre değişebilir. Kendi sürücünüzün manuelini kontrol edin.*
---
### 4. Adım Adım Fren Parametresi Ayarı
1. Sürücü panelinden veya yazılım arayüzünden parametre menüsüne girin.
2. Fren çıkış kontrolü (ör. P-050) parametresini bulun ve “1” (devrede) olarak ayarlayın.
3. Fren açma ve kapama gecikme sürelerini (ör. P-051, P-052, P-053) uygulamanıza uygun şekilde ayarlayın.
- Dikey eksenlerde güvenlik için gecikme süresi genellikle 50–100 ms seçilir.
- Çok kısa sürelerde fren tam açılmadan motor hareket etmeye başlarsa mekanik sorun oluşabilir.
4. Ayar sonrası sistemi test edin.
- Motor enerjisi kesildiğinde frenin hızlıca devreye girip girmediğini,
- Enerji verildiğinde frenin tam olarak açılıp açılmadığını gözlemleyin.
---
### 5. Pratikte Dikkat Edilmesi Gerekenler
- Fren bobini için 24V DC güç mutlaka sağlanmalı, voltaj ve polarite doğru olmalı.
- Sürücü çıkışından fren kontrolü yapılıyorsa, çıkışın röle veya transistor tipi olduğuna dikkat edin.
- Acil stop ve güvenlik devrelerinde frenin doğrudan devreye girmesi sağlanmalı.
- Uzun süreli enerji kesintilerinde frenin aşırı ısınmaması için üretici tavsiyelerine uyun.
---
### 6. Uygulama Önerileri
- Dikey eksenlerde ve güvenlik gerektiren uygulamalarda fren parametreleri kritik önemdedir.
- Parametre ayarlarını yaptıktan sonra, sistemin mekanik ve elektriksel olarak test edilmesi gerekir.
- Fabrika varsayılan değerleri çoğu uygulama için yeterlidir; ancak yük tipi ve güvenlik gereksinimlerine göre optimize edilebilir.
---
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz. Teknik destek veya uygulama özelinde detaylı ayar için Mermak CNC teknik servisine başvurabilirsiniz.
---
*Kaynak: Ürün teknik açıklamaları ve genel servo sürücü fren parametre standartları*
Whatsapp Destek Hattına Sor
Birlikte Kullanılabilecek Ürünler
Redüktör Önerileri
CNC Kontrol Ünitesi ve Mach3 Kart Önerileri
Sık Sorulan Sorular
Kargo ücretsiz mi?
400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) stokta var mı?
Kargo güvenli paketleniyor mu?
Fiyat güncel mi?
Stok bilgisi güncel mi?
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Aynı gün kargo var mı?
Teslimat süresi ne kadar?
Ödeme seçenekleri neler?
İade/değişim mümkün mü?
Teklif/Proforma alabilir miyim?
Garanti durumu nedir?
Fiyatlara KDV dahil mi?
E-fatura / e-arşiv kesiyor musunuz?
Toplu alım indirimi var mı?
400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) benim makinemle uyumlu mu?
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Kargo takip nasıl yapılır?
Kısmi sevkiyat yapıyor musunuz?
Ambar / paletli gönderim mümkün mü?
Siparişten sonra teslim adresi değişir mi?
Hangi illere kargo ediyorsunuz?
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) İstanbul (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Ankara (1 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) İzmir (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Bursa (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Antalya (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Adana (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Konya (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Kocaeli (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Mersin (2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Gaziantep (2–3 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Şanlıurfa (2–3 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Kayseri (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Diyarbakır (2–3 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Samsun (1–2 gün)
- 400W Frenli Servo Motor Seti (60ST-M01330Z1 + T3a-L20F-RABF) Sakarya (1–2 gün)
- Adıyaman (2–3 gün)
- Afyonkarahisar (1–2 gün)
- Ağrı (3–5 gün)
- Aksaray (1–2 gün)
- Amasya (2 gün)
- Ardahan (3–5 gün)
- Artvin (3–4 gün)
- Aydın (1–2 gün)
- Balıkesir (1–2 gün)
- Bartın (2 gün)
- Batman (3–4 gün)
- Bayburt (3–4 gün)
- Bilecik (1–2 gün)
- Bingöl (3–4 gün)
- Bitlis (3–5 gün)
- Bolu (1–2 gün)
- Burdur (1–2 gün)
- Çanakkale (1–2 gün)
- Çankırı (1–2 gün)
- Çorum (2 gün)
- Denizli (1–2 gün)
- Düzce (1–2 gün)
- Edirne (1–2 gün)
- Elazığ (2–3 gün)
- Erzincan (2–3 gün)
- Erzurum (2–4 gün)
- Eskişehir (1–2 gün)
- Giresun (2–3 gün)
- Gümüşhane (2–3 gün)
- Hakkâri (3–5 gün)
- Hatay (2–3 gün)
- Iğdır (3–5 gün)
- Isparta (1–2 gün)
- Kahramanmaraş (2–3 gün)
- Karabük (1–2 gün)
- Karaman (1–2 gün)
- Kars (3–4 gün)
- Kastamonu (2 gün)
- Kilis (2–3 gün)
- Kırıkkale (1–2 gün)
- Kırklareli (1–2 gün)
- Kırşehir (1–2 gün)
- Kütahya (1–2 gün)
- Malatya (2–3 gün)
- Manisa (1–2 gün)
- Mardin (3–4 gün)
- Muğla (1–2 gün)
- Muş (3–4 gün)
- Nevşehir (1–2 gün)
- Niğde (1–2 gün)
- Ordu (2–3 gün)
- Osmaniye (2–3 gün)
- Rize (2–3 gün)
- Siirt (3–4 gün)
- Sinop (2–3 gün)
- Sivas (2 gün)
- Şırnak (3–5 gün)
- Tekirdağ (1–2 gün)
- Tokat (2–3 gün)
- Trabzon (2–3 gün)
- Tunceli (3–4 gün)
- Uşak (1–2 gün)
- Van (3–5 gün)
- Yalova (1–2 gün)
- Yozgat (2 gün)
- Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
- Türkiye (1–3 gün)
- Almanya (3–6 gün)
- Bosna Hersek (4–7 gün)
- Bulgaristan (3–5 gün)
- Çekya (4–7 gün)
- Litvanya (5–8 gün)
- Romanya (3–5 gün)
- Rusya Federasyonu (5–10 gün)
- Tunus (4–8 gün)
- Yunanistan (3–5 gün)
- Kıbrıs (KKTC) (3–5 gün)
- Azerbaycan (3–6 gün)
- Kosova (4–7 gün)
- Irak (2–5 gün)
- Gürcistan (2–4 gün)
- Birleşik Krallık (4–7 gün)
- İtalya (4–7 gün)
- Fransa (4–7 gün)
- İspanya (4–7 gün)
- Hollanda (4–6 gün)
- Polonya (4–7 gün)
- Macaristan (4–7 gün)
- Birleşik Arap Emirlikleri (3–6 gün)
- Suudi Arabistan (4–8 gün)
- ABD (5–9 gün)
