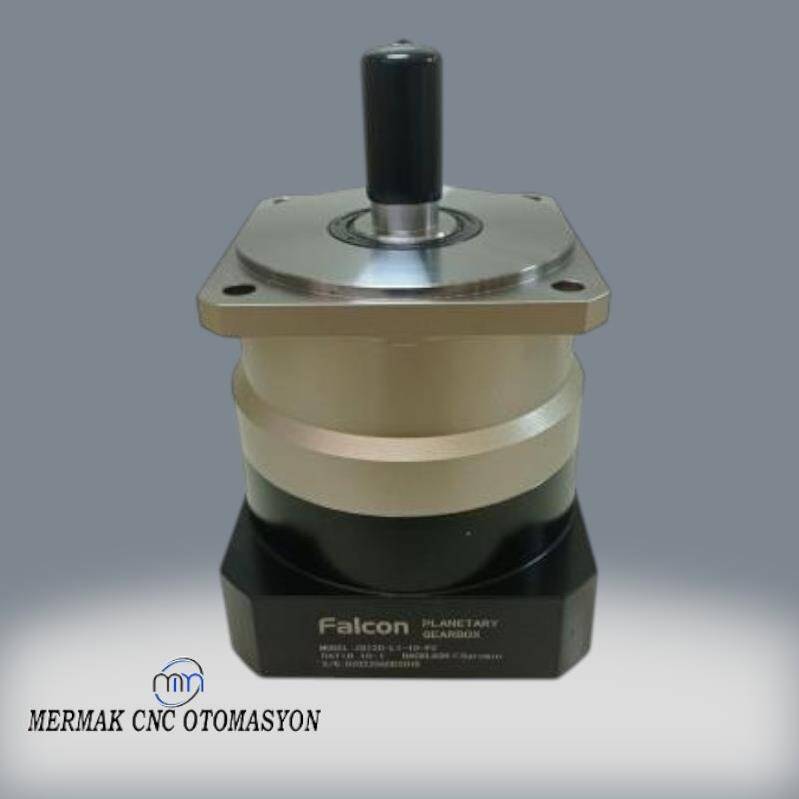

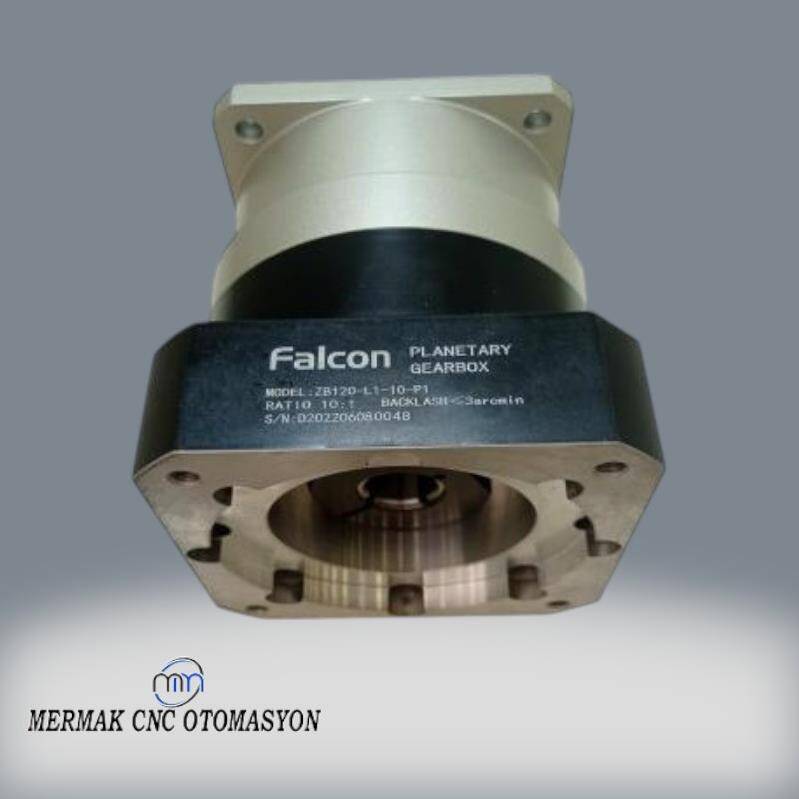

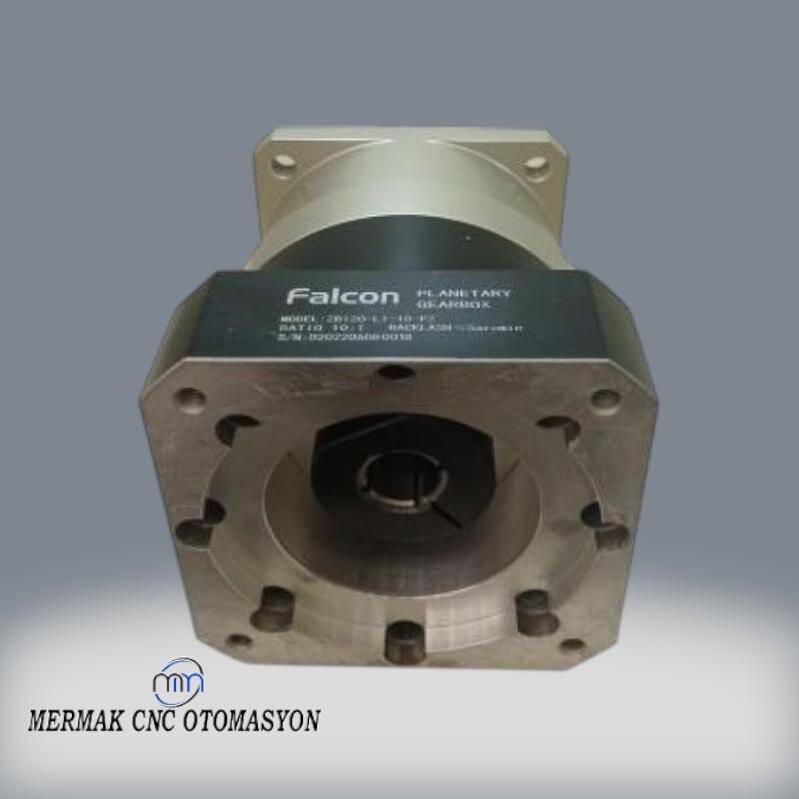

Endüstriyel otomasyon ve CNC sistemlerinde hassasiyet ve gücü bir araya getiren 120 Gövde Boşluksuz 1/10 Planet Redüktör (Model: 120PLF10K), Mermak CNC Teknoloji Market'in sunduğu yüksek performanslı bir güç aktarım bileşenidir. Servo ve step motorların ürettiği devri düşürürken torku tam 10 kat artıran bu redüktör, özellikle yüksek atalet ve hassas pozisyonlama gerektiren uygulamalar için tasarlanmıştır. 120 mm'lik sağlam gövde yapısı, en zorlu çalışma koşullarında bile titreşimi minimuma indirerek sistem kararlılığını garanti eder. Boşluksuz (low backlash) yapısı sayesinde, hareket yönü değişimlerinde meydana gelebilecek gecikmeleri ve mekanik hataları ortadan kaldırarak, CNC tezgahları, robotik kollar ve otomasyon hatlarında kusursuz bir hareket kontrolü sağlar. Bu model, özellikle 130 mm flanş ve 22 mm mil çapına sahip motorlarla tam uyumlu olup, ek bir torna veya modifikasyon işlemine gerek kalmadan doğrudan montaj imkanı sunar.

Öne Çıkan Avantajlar

• Yüksek Tork ve Güç Aktarımı: Hassas tasarlanmış dişli sistemi ve 1/10 redüksiyon oranı sayesinde motor torkunu on katına çıkararak, düşük güçlü motorlarla bile yüksek kesme ve taşıma kapasitesi elde etmenizi sağlar.
• Üstün Pozisyonlama Hassasiyeti: "Boşluksuz" olarak tanımlanan ≤ 5 arcmin gibi son derece düşük bir geri boşluk değerine sahiptir. Bu özellik, hassas işleme, lazer kesim ve robotik uygulamalarda tekrarlanabilirliği ve doğruluğu en üst seviyeye taşır.

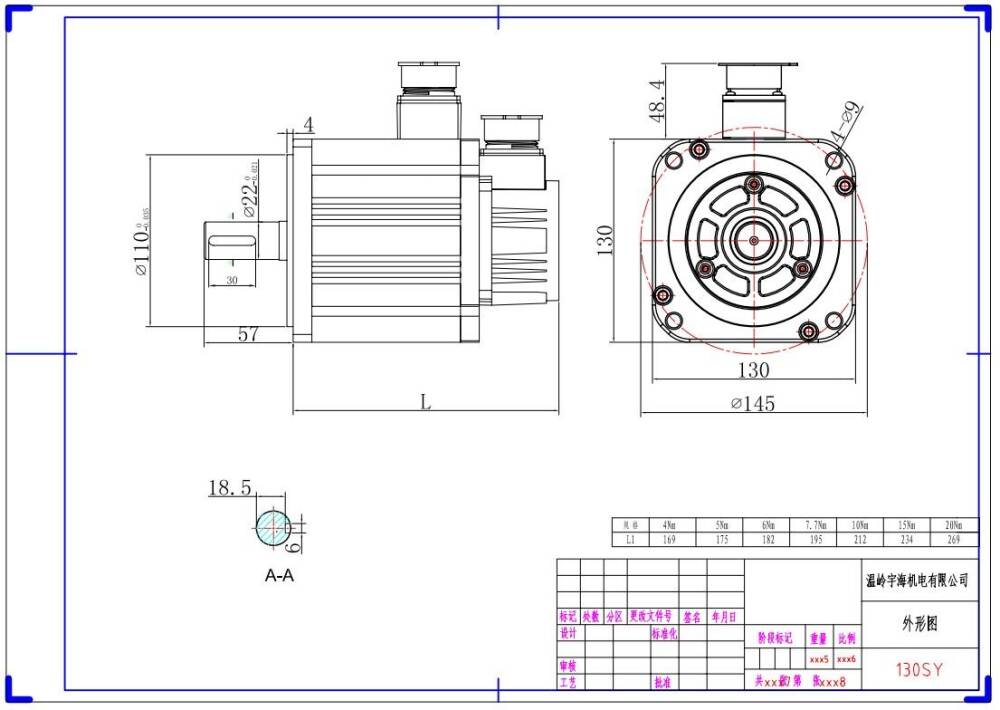

• Doğrudan Montaj Uyumluluğu: Standart 130 mm x 130 mm flanş bağlantısı ve 22 mm'lik mil girişi sayesinde, piyasadaki birçok servo ve step motorla ek adaptör veya işleme gerektirmeden birebir uyum sağlar, montaj süresini ve maliyetini düşürür.
• Dayanıklı ve Uzun Ömürlü Yapı: 120 mm'lik robust gövdesi, sertleştirilmiş çelik dişlileri ve yüksek kaliteli rulmanları ile ağır endüstriyel şartlarda bile yıllarca sorunsuz çalışmak üzere tasarlanmıştır. IP65 koruma sınıfı, toz ve sıvı sıçramalarına karşı tam koruma sunar.

Teknik Özete Genel Bakış

• Model: 120PLF10K
• Gövde Tipi: 120 mm Kare Flanş
• Redüksiyon Oranı: 1:10
• Boşluk Değeri (Backlash): ≤ 5 arcmin (Yüksek Hassasiyet)
• Uyumlu Motor Flanşı: 130 mm
• Uyumlu Motor Mili Çapı: 22 mm
• Maksimum Verimlilik: ≥ %95

Detaylı Teknik Özellikler Tablosu

Parametre Değer Açıklama Model Kodu 120PLF10K Ürünün standart model ve seri kodunu belirtir. Gövde Büyüklüğü 120 mm x 120 mm Redüktörün montaj flanşının kare boyutudur. Tahvil Oranı (Redüksiyon) 1:10 Giriş devrini 10 kat düşürür, çıkış torkunu 10 kat artırır. Boşluk (Backlash) ≤ 5 arcmin Yön değişimlerinde minimum mekanik boşluk, maksimum pozisyonlama doğruluğu sağlar. Nominal Çıkış Torku 180 Nm Sürekli çalışma koşullarında güvenle sağlayabildiği tork değeridir. Maksimum Anlık Tork 360 Nm Kalkış veya ani duruş gibi anlık zorlanmalarda dayanabileceği maksimum torktur. Önerilen Giriş Hızı 3000 dev/dak Optimum performans ve uzun ömür için tavsiye edilen sürekli motor devridir. Koruma Sınıfı IP65 Toza karşı tam korumalı ve düşük basınçlı su jetlerine karşı dayanıklıdır. Barkod Numarası 8692024002126 Ürünün stok takibi için kullanılan evrensel kimlik numarasıdır.

Endüstriyel Uygulama Alanları

120PLF10K modelinin yüksek hassasiyeti ve tork kapasitesi, onu çok çeşitli endüstriyel makineler için ideal bir bileşen haline getirir:

• CNC İşleme Merkezleri: Portal tipi router, freze ve tornalarda X, Y ve Z eksenlerinin hassas ve güçlü hareketini sağlamak için.
• Robotik ve Otomasyon: Endüstriyel robot kollarının eklemlerinde, montaj hatlarında ve malzeme taşıma sistemlerinde tekrarlanabilirliği yüksek hareketler için.
• Kesim Makineleri: Plazma, lazer ve su jeti kesim tezgahlarında kesim kafasının pürüzsüz ve doğru pozisyonlanması için.
• Paketleme ve Etiketleme Makineleri: Hızlı ve senkronize hareket gerektiren dolum, kapatma ve etiketleme operasyonlarında.
• Baskı ve Matbaa Sistemleri: Yüksek hızlı baskı silindirlerinin ve kağıt besleme mekanizmalarının hassas kontrolü için.

Montaj ve Kullanım Önerileri

Redüktörden maksimum verim ve uzun ömür elde etmek için montaj sırasında dikkat edilmesi gereken bazı önemli noktalar vardır. Öncelikle, motor milinin ve flanşının redüktör girişine tam olarak hizalandığından emin olun. Montajdan önce motorunuzun 130 mm flanş ve 22 mm mil çapı özelliklerine sahip olduğunu teyit ediniz. Motor milini redüktöre takarken aşırı güç uygulamaktan kaçının ve bağlantı vidalarını tork anahtarı ile üretici tarafından belirtilen değerlerde eşit şekilde sıkın. Hatalı hizalama, sistemde titreşime, gürültüye ve erken aşınmaya neden olabilir.

Teknik Uzman Notu

120PLF10K modelini benzerlerinden ayıran en kritik özellik, tork artışını hassasiyetle birleştirmesidir. Piyasada birçok redüktör bulabilirsiniz, ancak bu modeldeki gibi düşük bir boşluk oranı (≤ 5 arcmin), özellikle CNC'de G-kodu işlerken veya bir robot kolu hassas bir parçayı yerleştirirken oluşan yön değişimlerinde 'vuruntu' veya 'takılma' olmamasını sağlar. 1:10 oranı, servo motor uygulamaları için ideal bir dengedir; hızı aşırı düşürmeden torkta ciddi bir artış sağlayarak hem hızlı pozisyonlama (rapid movement) hem de güçlü kesme (cutting feed) operasyonlarında esneklik sunar. Bu redüktör, makinenizin mekanik hassasiyet zincirindeki en güçlü halkalardan biri olacaktır.
