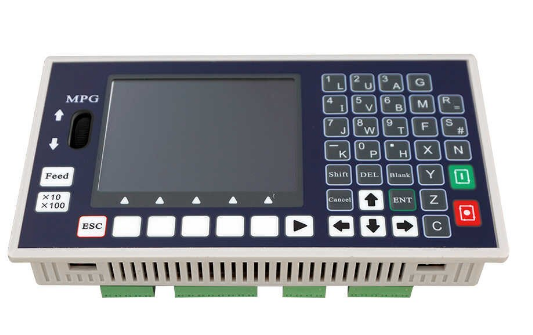

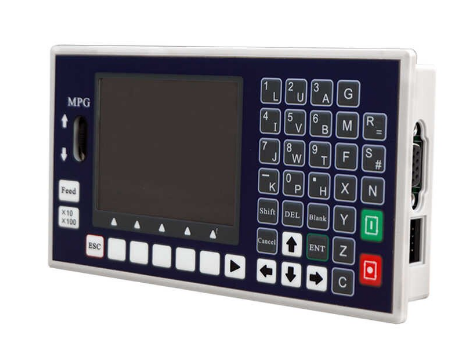

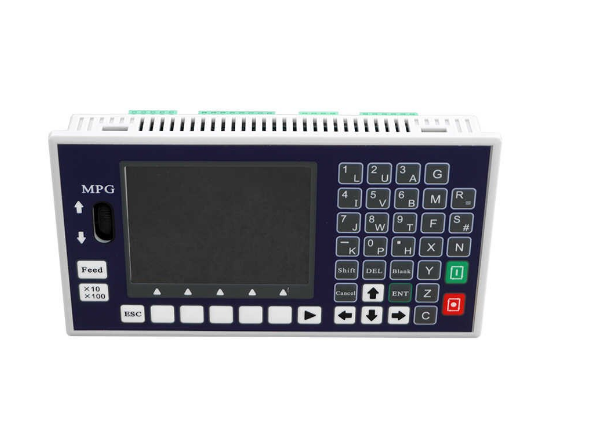

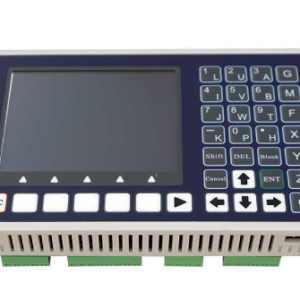

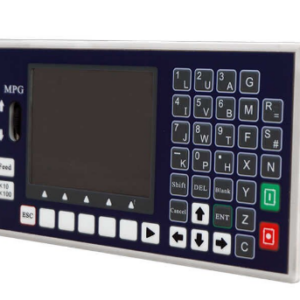

TC55H 4 eksenli USB CNC Kontrol Paneli
-
5
12
-
4
8
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerTC55H 4 eksenli USB CNC Kontrol Paneli
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
TC55H 4 eksenli USB CNC Kontrol Paneli, endüstriyel otomasyonun ve hassas imalatın gereksinimlerini karşılamak üzere tasarlanmış, ileri düzey bir hareket kontrol çözümüdür. TC55 serisinin güncel ve geliştirilmiş bir versiyonu olan bu panel, G-kodu tabanlı programlama ile dört eksenli eş zamanlı hareket kontrolü sunarak, karmaşık işleme operasyonlarında üstün performans vaat eder. Özellikle metal işleme, ahşap işleme, prototipleme ve eğitim gibi alanlarda CNC tezgahlarının beyni niteliğindedir. Maksimum 400 KHz darbe çıkış frekansı ile yüksek hızlı ve hassas motor kontrolü sağlayarak, üretim süreçlerinizde verimliliği ve doğruluğu en üst seviyeye çıkarır.
Bu kontrol paneli, operatörlere yüksek hassasiyetli hareket kontrolü sağlarken, USB bellek üzerinden G-kodu dosyalarını doğrudan yükleme yeteneği ile iş akışını önemli ölçüde hızlandırır. Entegre 16 giriş ve 8 çıkış portu sayesinde geniş bir çevresel birim yelpazesiyle kolayca entegre olabilir, sensörlerden aktüatörlere kadar çeşitli endüstriyel bileşenleri yönetebilir. Ayrıca, beklenmedik güç kesintilerinde dahi mevcut koordinat verilerini otomatik olarak kaydederek operasyonel güvenliği ve veri bütünlüğünü garantiler, kesintisiz üretime olanak tanır. 0.001 mm minimum veri birimi ile mikron seviyesinde hassasiyet sunar, bu da en zorlu endüstriyel uygulamalarda bile mükemmel sonuçlar elde etmenizi sağlar.
Öne Çıkan Avantajlar
- Gelişmiş 4 Eksen Kontrolü: Aynı anda dört eksenin senkronize ve hassas kontrolünü sağlayarak, karmaşık geometrilerin işlenmesinde ve çok yüzeyli operasyonlarda üstün esneklik ve doğruluk sunar. Bu, özellikle kalıpçılık, 3D oyma ve detaylı parça üretiminde kritik öneme sahiptir.
- Hızlı ve Güvenilir USB Entegrasyonu: G-kodu programlarını bir USB bellek aracılığıyla cihaza aktarma kolaylığı sunar. Bu özellik, ağ bağımlılığını azaltır, program yükleme sürelerini minimize eder ve üretim hattında kesintisiz veri akışı sağlayarak operasyonel verimliliği artırır.
- Kesintisiz Operasyon ve Veri Bütünlüğü: Güç kesintisi durumunda mevcut işleme koordinatlarını otomatik olarak kaydederek, operasyonun kaldığı yerden güvenle devam etmesine olanak tanır. Bu, hem zaman kaybını önler hem de hassas işlerde parça israfını engelleyerek maliyetleri düşürür ve operasyonel güvenliği maksimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için: Ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Hassas CNC İşleme Merkezleri
TC55H, metal, ahşap, plastik ve kompozit malzemelerin yüksek hassasiyetle işlendiği CNC freze, torna ve oyma tezgahlarında ideal bir çözümdür. Kalıp üretimi, prototipleme, özel parça imalatı ve seri üretimde, dört eksenli kontrol yeteneği sayesinde karmaşık geometrilerin ve çok yüzeyli işleme operasyonlarının kolayca gerçekleştirilmesini sağlar. Özellikle küçük ve orta ölçekli atölyelerde maliyet-etkin bir otomasyon yükseltmesi sunarak, detaylı ve yüksek kaliteli ürünlerin üretimini destekler.
Otomatik Montaj ve Kontrol Sistemleri
Endüstriyel robotik uygulamalar, otomatik besleme sistemleri, lazer kesim/kaynak sistemleri ve test otomasyonu gibi alanlarda TC55H, hassas pozisyonlama ve hareket kontrol görevlerini başarıyla üstlenir. 16 giriş ve 8 çıkış portu ile sensör verilerini işleyip aktüatörleri kontrol ederek, pick-and-place robotlarından lazer markalama makinelerine kadar geniş bir yelpazedeki sistemlerin entegrasyonunu ve otomasyonunu kolaylaştırır. Üretim hatlarında tutarlı ve tekrarlanabilir operasyonlar için güvenilir bir temel oluşturur.
Operasyonel Avantajlar
Yüksek Verimlilik
400 KHz darbe çıkış frekansı ve 24 m/dak maksimum hızıyla hızlı ve kesintisiz işleme imkanı sunar. USB üzerinden G-kodu yükleme kolaylığı, program değiştirme sürelerini minimize ederek üretim kapasitesini ve operasyonel akıcılığı artırır.
Uzun Kullanım Ömrü
Endüstriyel standartlara uygun sağlam yapısı ve kaliteli bileşenleri sayesinde zorlu çalışma koşullarına dayanıklıdır. Güç kapatma sonrası koordinat kaydetme özelliği, operasyonel güvenilirliği artırarak bakım ve onarım maliyetlerini düşürür ve sürekli çalışmayı garanti eder.
Kolay Entegrasyon
Hem servo hem de step motorlarla uyumlu olması, geniş G/Ç portları ve standart G/M kodu desteği sayesinde mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Kullanıcı dostu arayüzü, kurulum ve devreye alma süreçlerini basitleştirir, teknik bilgi gereksinimini azaltır.
TC55H 4 eksenli USB CNC Kontrol Paneli Hakkında Merak Edilenler ve Teknik Detaylar
TC55H, temel operasyonları için bir bilgisayara USB bağlantısı üzerinden güç alabilir. Ancak, daha kararlı ve güvenilir bir çalışma performansı için ayrı bir 24V DC güç kaynağı kullanılması önerilir. Bu, özellikle giriş/çıkış portlarını kullanırken ve motor sürücüleri gibi diğer endüstriyel bileşenlerle entegre ederken sistem kararlılığı açısından önemlidir.
Evet, TC55H 4 eksenli USB CNC Kontrol Paneli hem servo hem de step motorları desteklemektedir. Her iki motor tipi için de uygun sürücülerle birlikte kullanılabilir. Ayarlar, motor sürücülerinizin ve mekanik sisteminizin gereksinimlerine göre panel üzerinden kolayca yapılandırılabilir, böylece motor adımları veya darbeleri hassas bir şekilde ayarlanabilir.
TC55H ile maksimum hız, darbe 0.001 mm olarak ayarlandığında 24m/dakikaya kadar çıkabilir. Minimum veri birimi 0.001 mm olduğu için yüksek hassasiyetli işleme imkanı sunar. Maksimum darbe çıkış frekansı ise 400KHz'dir, bu da hızlı ve dinamik hareketler için yeterli performans sağlar.
TC55H, X, Y ve Z eksenlerinde doğrusal enterpolasyon yapabilirken, X ve Y eksenlerinde dairesel enterpolasyon yeteneğine sahiptir. Bu özellik, karmaşık konturların, yayların ve dairesel kesimlerin hassas bir şekilde işlenmesine olanak tanır, bu da tezgahınızın yeteneklerini genişletir.
G kodu dosyalarını bir USB bellek çubuğu (flash disk) aracılığıyla TC55H kontrol paneline kolayca aktarabilirsiniz. Panel, maksimum 99 farklı programı saklayabilir ve her bir program en fazla 1000 satır G kodu içerebilir. RAM kapasitesi 128 MB'tır, bu da yeterli depolama alanı sunar.
Evet, TC55H bir adet 0-10V analog iş mili çıkışına sahiptir. Bu çıkışı değişken frekanslı sürücünüz (VFD) ile doğrudan bağlayarak iş mili hızını kontrol edebilirsiniz. Genellikle VFD'nin analog girişini 0-10V aralığına göre kalibre etmeniz gerekebilir. Bu kalibrasyon, VFD'nin kullanım kılavuzunda belirtilen adımlar takip edilerek yapılmalıdır.
TC55H, 16 adet izole edilmiş giriş portu ve 8 adet izole edilmiş çıkış portu ile donatılmıştır. Giriş portlarını acil durdurma anahtarı, limit anahtarları, takım sıfırlama sensörleri gibi çeşitli güvenlik ve otomasyon sensörleri için kullanabilirsiniz. Çıkış portları ise röleleri, soğutma pompalarını veya diğer yardımcı ekipmanları kontrol etmek için idealdir. Tüm portlar izole edildiği için elektriksel gürültüye karşı daha dayanıklıdır ve daha güvenli bir bağlantı sağlar.
Hayır, TC55H güç kapatıldıktan sonra mevcut koordinatları kaydetme desteğine sahiptir. Bu özellik sayesinde, beklenmedik bir elektrik kesintisi durumunda bile tezgahınızın son konumunu koruyarak kaldığınız yerden güvenle devam edebilirsiniz. Bu, iş kaybını minimize eder ve çalışma güvenliğini artırır.
TC55H, 3.5 inç boyutunda, 320x240 piksel çözünürlüğe sahip renkli bir LCD ekrana sahiptir. Bu ekran sayesinde tüm parametreleri, G kodlarını ve çalışma durumunu net bir şekilde görebilirsiniz. Kullanıcı dostu arayüzü ve entegre tek panel MPG (Manuel Darbe Üreteci) ile kolay ve pratik bir kullanım sunar, bu da operatörlerin işini kolaylaştırır.
Evet, TC55H hem metrik hem de inç sistemlerini destekler, böylece projelerinizin gerektirdiği ölçü birimini kolayca seçebilirsiniz. 'Elektrikli Dişli' özelliği, motor darbelerinin mekanik harekete dönüştürülmesi oranını ayarlamanızı sağlar. Bu oran, pay (1-99999) ve payda (1-99999) olarak belirlenir ve motorunuzun her bir darbesinin ne kadar mesafe kat edeceğini hassas bir şekilde ayarlamanıza yardımcı olur.
TC55H, G kodu dosyalarını bir USB çubuğu aracılığıyla içe aktarmayı destekleyen bağımsız bir CNC kontrol panelidir. Bilgisayar bağlantısı genellikle panelin kendi içindeki program ve önyükleme resimlerini aktarmak veya güç kaynağı olarak kullanılır. Gerçek zamanlı olarak bilgisayar üzerinden doğrudan CNC tezgahını kontrol etme (örneğin Mach3 veya LinuxCNC gibi yazılımlarla) yeteneği bulunmamaktadır; işleme paneli üzerindeki G kodlarından yürütülür.
Mermak CNC olarak sattığımız tüm ürünlerin arkasındayız. TC55H kontrol panelinizde bir arıza meydana gelmesi durumunda, deneyimli teknik destek ekibimizle iletişime geçerek yardım alabilirsiniz. Ürünün garanti koşulları ve servis süreçleri hakkında detaylı bilgiyi satış sonrası destek birimimizden edinebilirsiniz. Müşteri memnuniyeti ve hızlı çözüm odaklı yaklaşımımızla yanınızdayız.
Mermak CNC, uzun vadeli müşteri memnuniyeti için orijinal yedek parça temini ve profesyonel tamir hizmetleri sunmaktadır. Kontrol panelinizin belirli bir parçasında (örneğin ekran veya tuş takımı) bir sorun oluşursa, yedek parça stoğumuzdan veya tedarik zincirimizden destek sağlayabiliriz. Tamir hizmetlerimiz ve yedek parça talepleriniz için teknik servisimizle iletişime geçmeniz yeterlidir.
Baglantı Şemeları Bu Ürünün
tc55h bağlantı şeması
TC55H panel wiring diagram
TC55H panel bağlantı adımları
TC55H kontrol paneli bağlantı
TC55H 4 eksenli USB CNC Kontrol Paneli bağlantı şeması için ürünle birlikte gelen dökümantasyonu ve bağlantı görsellerini kullanmanız gerekmektedir. Panelin step/servo motor sürücüleri, limit switch, acil stop, dijital giriş/çıkış ve güç bağlantıları için ilgili terminallere bağlantı yapılır. Detaylı bağlantı diyagramı için ürünle birlikte verilen kılavuzu inceleyiniz.

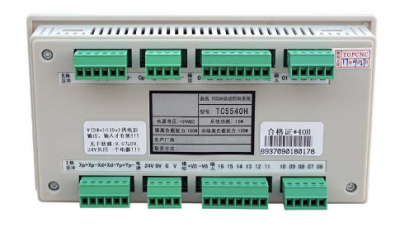

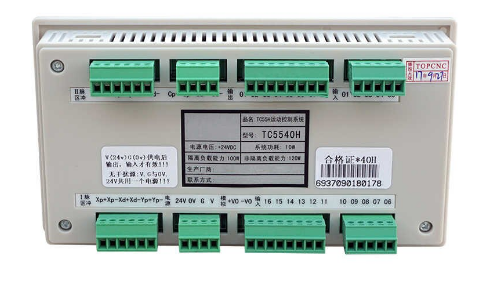

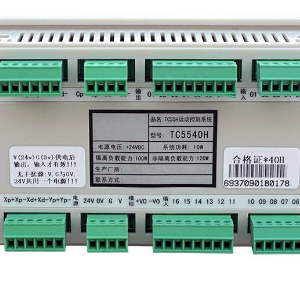

TC55H 4 eksenli USB CNC Kontrol Paneli, 4 eksen step veya servo motor sürücüsü ile uyumludur. Bağlantı adımları özetle:
1. X, Y, Z, C eksen çıkışları: Pulse/Direction (PUL/DIR) sinyalleri, ilgili motor sürücülerine bağlanır.
2. Limit switch, acil stop ve diğer dijital girişler: Panelin optik izoleli girişlerine bağlanır.
3. Röle, spindle veya diğer kontrol çıkışları: Optik izoleli çıkışlara bağlanır.
4. Güç kaynağı (genellikle 24V DC): Belirtilen terminale bağlanır.
5. USB bağlantısı: Program yükleme ve bilgisayar bağlantısı için kullanılır.
6. Analog spindle çıkışı: 0-10V çıkış, spindle sürücüsüne bağlanabilir.
Her bağlantı için panel üzerindeki terminal numaralarını ve işaretlemeleri dikkatlice kontrol edin. Montaj sırasında kısa devre ve ters bağlantı riskine karşı dikkatli olun. Detaylı bağlantı şeması için ürünle gelen teknik döküman ve kılavuzu kullanınız.
