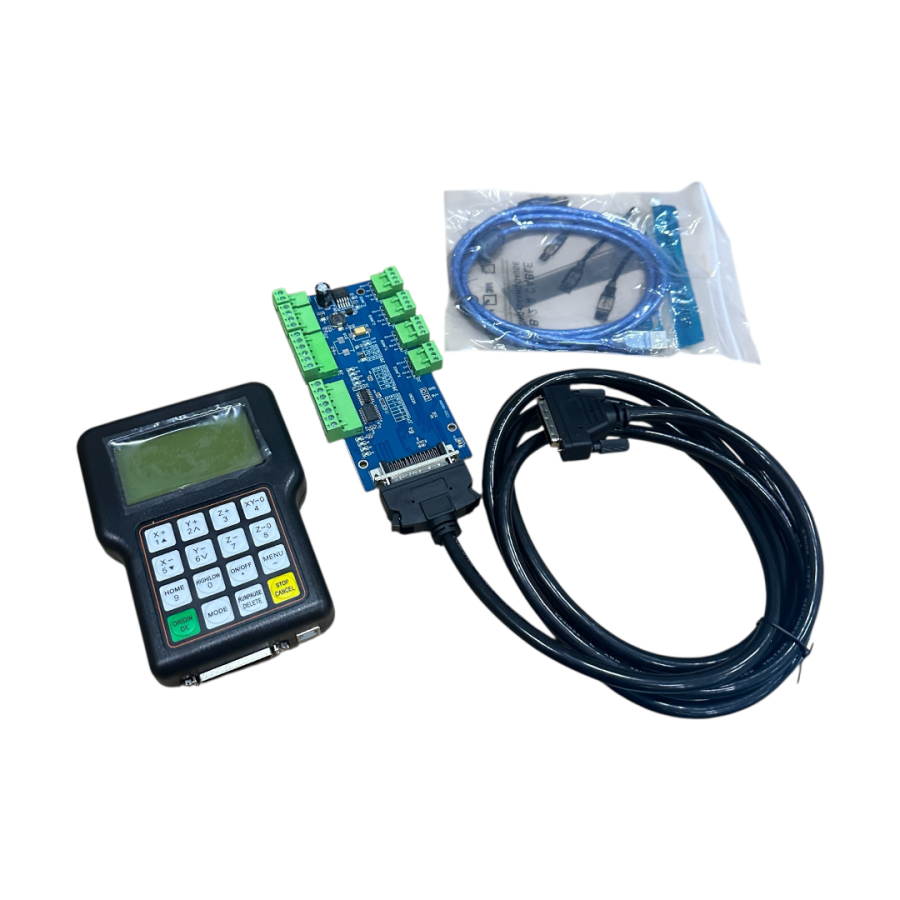

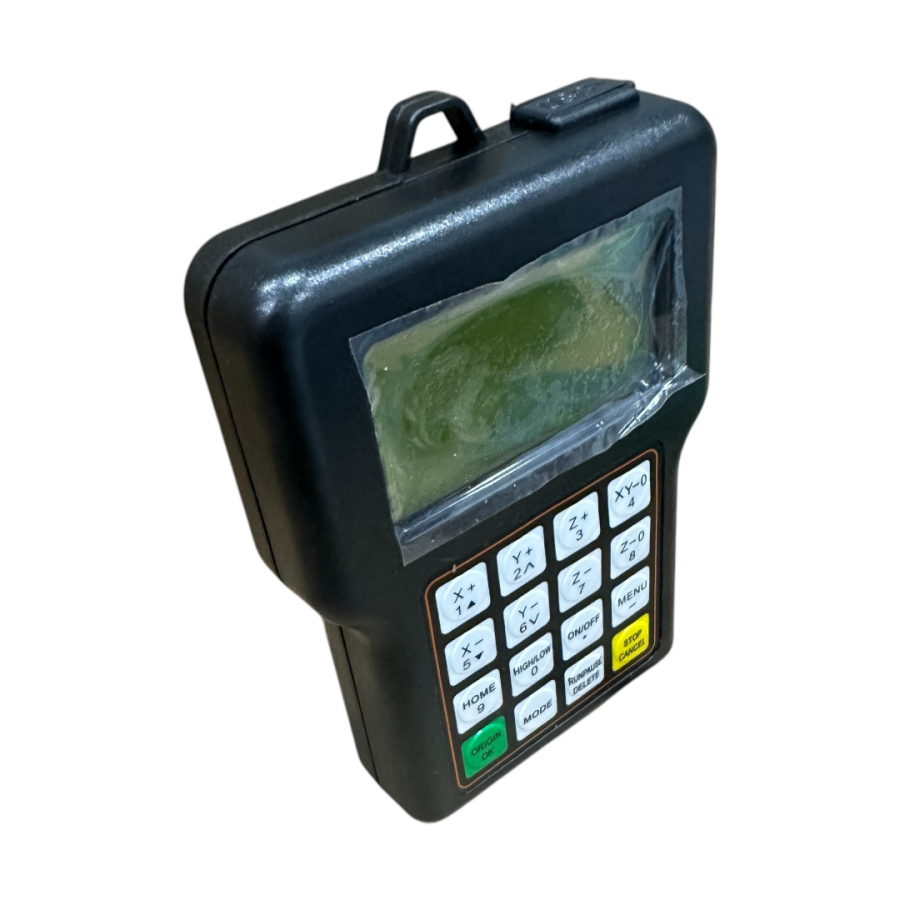

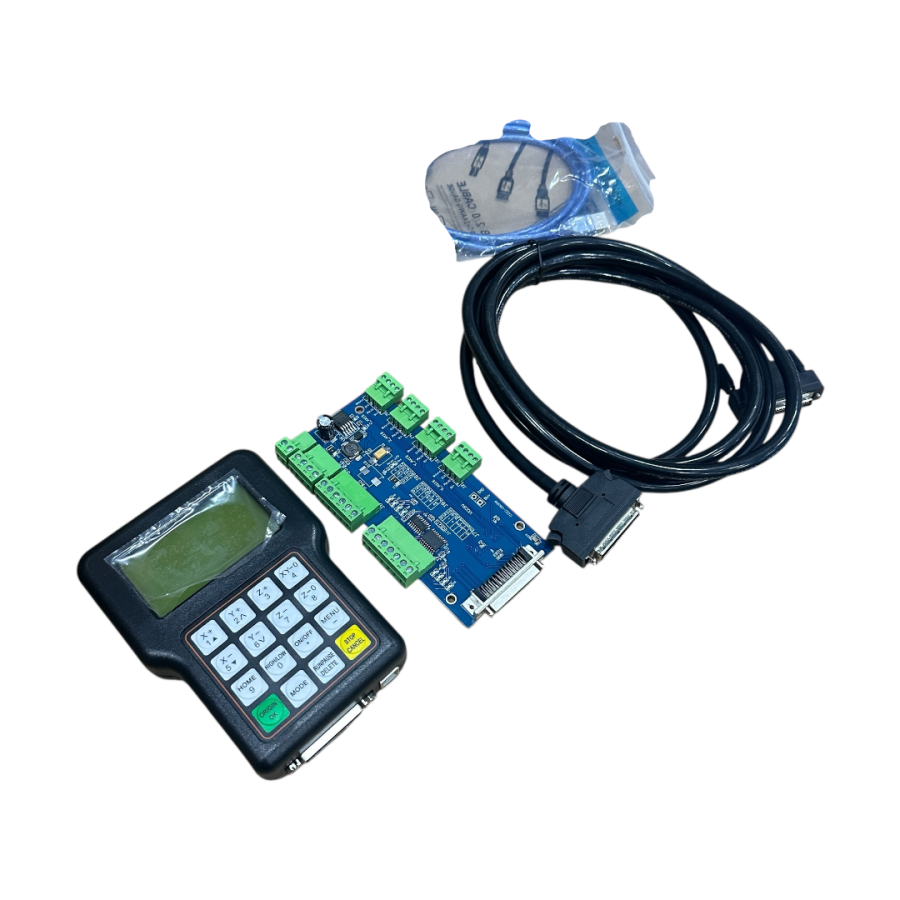

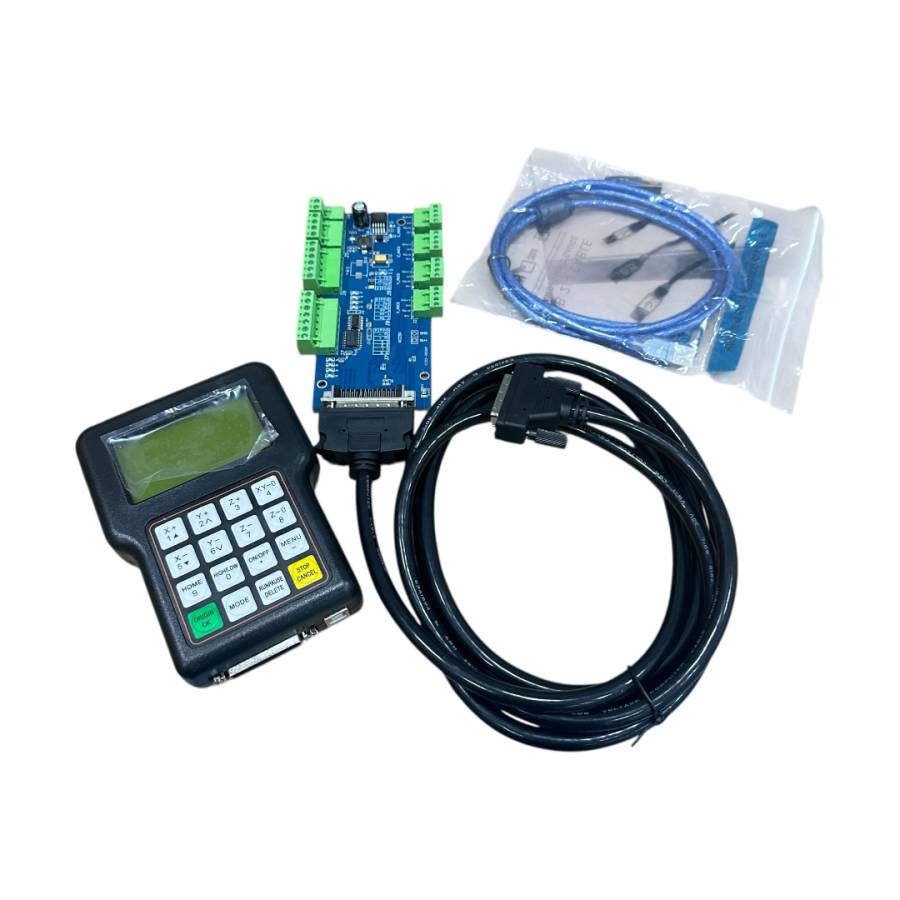

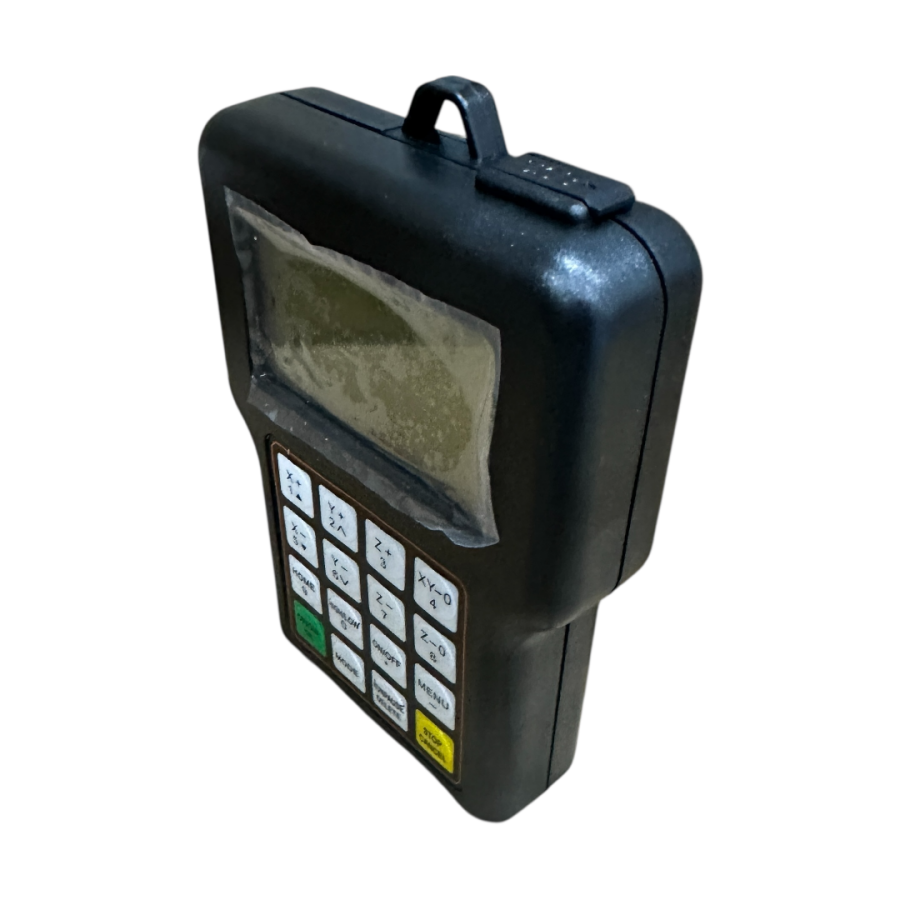

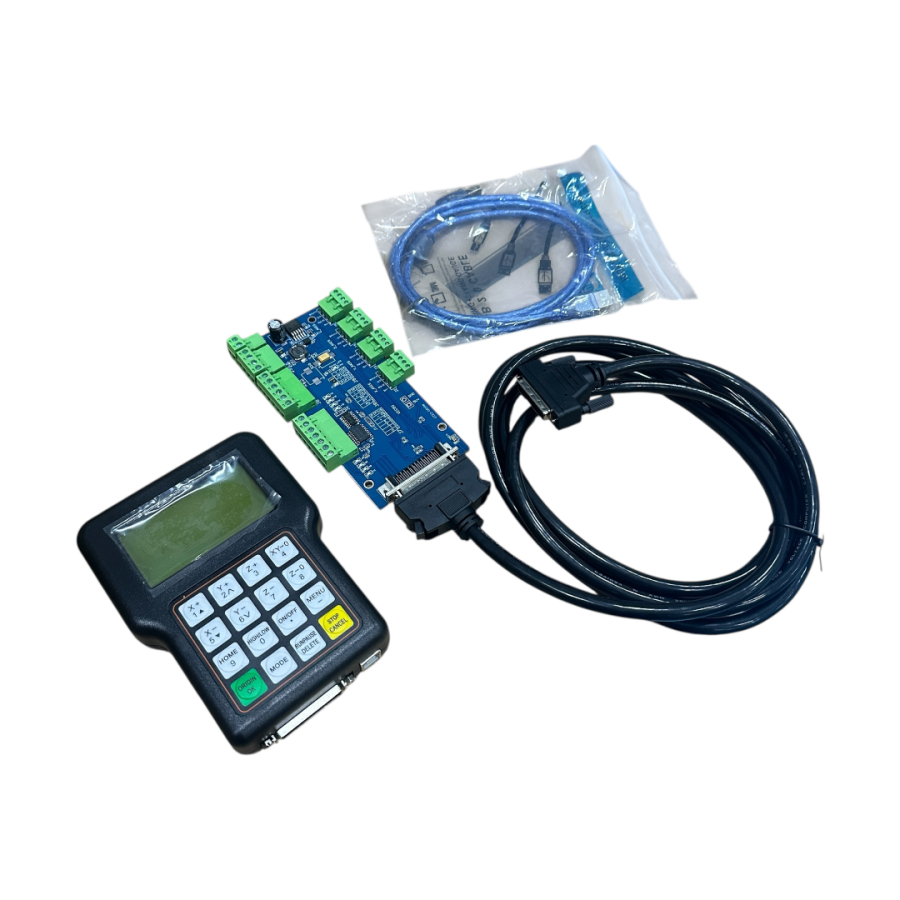

DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti
Tükendi
Gelince Haber VerDSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
DSP kontrol panelleri, modern CNC makinelerinin beyni olarak, karmaşık işleme operasyonlarını gerçek zamanlı ve yüksek hassasiyetle yönetmek üzere tasarlanmıştır. Bu 0501 modeli, özellikle 3 eksenli hareket kontrolünde sektör standartlarını yeniden tanımlayan bir performans sergiler. Geleneksel PC tabanlı sistemlerin aksine, gömülü DSP (Dijital Sinyal İşlemci) mimarisi sayesinde, gecikme sürelerini minimuma indirerek, G-kod yorumlama ve servo/step motor komutlarını milisaniyeler içinde işler. Bu, özellikle hassas yüzey işlemleri, karmaşık geometrilerin üretimi ve yüksek hızda malzeme kaldırma gerektiren uygulamalarda kritik öneme sahiptir. Endüstriyel otomasyonun gerektirdiği kesintisiz çalışma ve tekrarlanabilirlik ilkesini temel alan bu set, üretim bandınızın verimliliğini maksimize etmek için geliştirilmiştir.
DSP Kontrol Paneli 0501, 3 eksenli CNC makineleri için optimize edilmiş, entegre bir çözüm sunar. Bu set, sadece bir kontrol paneli olmanın ötesinde, kullanıcısına sezgisel bir arayüz, gelişmiş güvenlik protokolleri ve esnek bağlantı seçenekleri sunarak operasyonel kolaylık sağlar. Endüstriyel ortamlarda karşılaşılan elektriksel gürültü, sıcaklık dalgalanmaları ve titreşim gibi zorlu koşullara dayanacak şekilde tasarlanmış sağlam yapısı, uzun ömürlü ve güvenilir bir performans vaat eder. Bu "Premium" sınıf ürün, yatırımınızın karşılığını yüksek üretim kalitesi, düşük bakım maliyetleri ve operasyonel esneklik olarak fazlasıyla geri kazandırır.
Öne Çıkan Avantajlar
- Yüksek İşlemci Gücü: Gömülü DSP mimarisi, gerçek zamanlı ve karmaşık G-kod yorumlama kapasitesi sunar. Bu sayede, mikro-adım kontrolü ile servo/step motorlara kesintisiz komutlar iletilerek, üstün yüzey kalitesi, hassas konumlandırma ve yüksek işleme hızları elde edilir.
- Gelişmiş 3 Eksen Senkronizasyonu: X, Y ve Z eksenlerinin eş zamanlı ve koordineli hareket kontrolünü mümkün kılar. Bu özellik, karmaşık 3D geometrilerin yüksek hassasiyetle işlenmesini sağlar, takım yolu hatalarını, titreşimi ve işleme sapmalarını minimize ederek mükemmel parça kalitesi sunar.
- Kullanıcı Dostu ve Güvenilir Arayüz: Fiziksel tuş takımı ve sezgisel menü yapısı ile operatörlerin kolayca programlama yapmasını ve makineyi kontrol etmesini sağlar. Ayrıca, gelişmiş hata tespiti ve güvenlik protokolleri sayesinde olası operasyonel riskleri minimize eder, üretim sürekliliğini garanti altına alır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Ahşap İşleme ve Mobilya Sanayi
Mobilya parçalarının kesimi, oyma, delme ve şekillendirme işlemlerinde kullanılan CNC router ve freze makineleri için idealdir. Yüksek hassasiyetli işleme kapasitesi sayesinde karmaşık ahşap desenleri ve detaylı mobilya bileşenleri kolayca üretilebilir, üretim süreleri kısalır.
Metal İşleme ve Kalıpçılık
Hafif ve orta ölçekli metal işleme atölyelerinde, prototip üretimi, küçük seri parça imalatı, kalıp ve model yapımında görev alan 3 eksenli CNC freze ve gravür makinelerinde güvenle kullanılır. Hassas kontur işleme ve yüzey finisajı gerektiren uygulamalarda üstün sonuçlar verir.
Operasyonel Avantajlar
Yüksek Verimlilik
Gelişmiş algoritma ve gerçek zamanlı DSP kontrolü sayesinde işleme sürelerini kısaltır, hata oranını düşürür ve maksimum makine çalışma süresini garanti ederek üretim verimliliğini önemli ölçüde artırır.
Uzun Kullanım Ömrü
Endüstriyel sınıf bileşenlerle üretilmiş, zorlu fabrika koşullarına dayanıklı sağlam yapısı sayesinde minimum arıza riski sunar. Bu, bakım maliyetlerini düşürür ve uzun yıllar kesintisiz performans sağlar.
Kolay Entegrasyon
Standart iletişim protokolleri ve basit kurulum prosedürleri ile mevcut veya yeni CNC sistemlerine hızla entegre edilebilir. Kullanıcı dostu arayüzü sayesinde operatörlerin adaptasyon süresi kısalır, devreye alma işlemleri kolaylaşır.
DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Hakkında Merak Edilenler ve Teknik Detaylar
Bu DSP kontrol paneli seti genellikle 24V DC ile beslenir. Güç kaynağı seçerken, sadece panel için değil, aynı zamanda bağlayacağınız sürücülerin (örneğin step motor sürücüleri) ve diğer aksesuarların toplam akım ihtiyacını karşılayabilecek en az 5A (Amper) kapasiteli bir ünite tercih etmeniz, sistem kararlılığı için kritik önem taşır. Yüksek kaliteli, regüle edilmiş bir güç kaynağı kullanmak paraziti ve voltaj dalgalanmalarını minimize eder.
DSP Kontrol Paneli 0501, standart Pulse/Direction (PUL/DIR) sinyalleri ile çalışan çoğu step motor sürücüsü (örneğin, NEMA 23, NEMA 34 uyumlu sürücüler) ve kapalı döngü (closed-loop) step veya servo sürücülerle uyumludur. Sürücülerin giriş voltaj ve akım gereksinimlerinin panelin çıkış sinyalleriyle (genellikle 5V veya 3.3V) uyumlu olduğundan emin olunmalıdır. Genelde harici sürücüler kendi güç kaynakları ile beslenir, panel sadece sinyal gönderir.
Panelin arkasında veya kutu içeriğinde bulunan detaylı bağlantı şemasına göre hareket etmelisiniz. Genellikle her eksen (X, Y, Z) için ayrı Pulse, Direction ve Enable sinyal çıkışları bulunur. Spindle kontrolü için ise genellikle 0-10V analog çıkış veya PWM (Pulse Width Modulation) sinyal çıkışı mevcuttur. Sürücülerin ve spindle invertörünün (VFD) ilgili girişlerine bu sinyaller doğru polarite ile bağlanmalıdır. Limit switch'ler ve E-stop bağlantıları da panel üzerindeki belirli terminallere yapılır.
DSP Kontrol Paneli 0501'in güncel firmware dosyalarını ve ilgili yazılımları genellikle Mermak CNC'nin resmi web sitesinden veya teknik destek bölümünden temin edebilirsiniz. Firmware güncellemesi genellikle bir USB flash disk veya SD kart aracılığıyla panelin kendi arayüzünden yapılır. Güncelleme adımları, sağlanan kullanım kılavuzunda detaylı olarak anlatılmıştır; yanlış bir işlem panelin çalışmamasına neden olabilir, bu yüzden talimatlara dikkatle uyulmalıdır.
Bu panel setinde G-kod dosyalarını yüklemek için genellikle bir USB flash disk kullanılır. G-kod dosyalarınızı (örneğin .nc, .tap uzantılı) USB belleğe kopyaladıktan sonra paneli takıp, panelin menüsünden "Dosya Yükle" veya "Program Yükle" benzeri bir seçenekle bellekteki dosyaları seçip çalıştırabilirsiniz. Bazı versiyonlarda SD kart desteği de bulunabilir, ancak USB daha yaygındır.
Kontrol panelinin hafif bir ısınma göstermesi normaldir, özellikle uzun süreli ve yoğun kullanımda. Ancak aşırı ısınma, genellikle bir sorunun işaretidir. Bunun nedenleri arasında yetersiz havalandırma (ortam sıcaklığı yüksekse veya panel kapalı bir alandaysa), yanlış kablolama veya kısa devreler, ya da panelin kendi içindeki bir elektronik bileşen arızası olabilir. Ortam sıcaklığının 0-50°C arasında tutulması ve panelin yeterli hava akışı alması önemlidir. Eğer fan sesi artıyor veya panel dokunulamayacak kadar sıcaksa, teknik destekle iletişime geçmelisiniz.
Limit switch'ler genellikle her eksenin (X+, X-, Y+, Y-, Z+, Z-) uç noktalarına, paneldeki ilgili girişlere bağlanır. Acil stop (E-stop) ise tüm eksenleri ve spindle'ı durduracak şekilde ana güvenlik devresine dahil edilmelidir. Hem limit switch'ler hem de E-stop için Normalde Kapalı (NC - Normally Closed) bağlantı yapılması güvenlik açısından şiddetle tavsiye edilir. Çünkü bir kablo kopması durumunda sistem otomatik olarak duracak ve daha güvenli bir durum yaratacaktır.
Evet, DSP Kontrol Paneli 0501 genellikle harici MPG bağlantısını destekler. Panel üzerinde bunun için ayrılmış bir MPG portu bulunur. MPG'nin bağlantı şemasını ve pin konfigürasyonunu (genellikle A, B fazları, +5V ve GND) panelin kılavuzundan kontrol etmeniz gerekir. Joystick kullanımı için ise genellikle panelin yazılımının veya firmware'inin özel bir desteği olması gerekir; her joystick doğrudan uyumlu olmayabilir, bu konuda teknik destekle görüşmek daha doğru olacaktır.
DSP Kontrol Paneli 0501, genellikle hem 0-10V analog çıkış hem de PWM sinyal çıkışı ile spindle devri kontrolünü destekler. Hangi yöntemi kullanacağınız, bağlayacağınız invertörün (VFD) desteklediği giriş tipine bağlıdır. Çoğu modern VFD, her iki girişi de kabul eder. Bağlantı yaparken, panelin VFD'ye giden sinyal kablolarını (örneğin, analog için VI, PWM için DCM/FWD) doğru terminallere bağladığınızdan ve VFD'nin parametre ayarlarını (örneğin, kontrol kaynağı, maksimum frekans) doğru yaptığınızdan emin olun.
Mermak CNC tarafından sunulan DSP Kontrol Paneli 0501 için genellikle 2 yıl garanti süresi bulunmaktadır. Garanti; üretim hatalarını ve normal kullanım koşullarında ortaya çıkan arızaları kapsar. Ancak, yanlış bağlantıdan kaynaklanan hasarlar (örneğin, ters polarite, aşırı voltaj), su teması, fiziksel darbeler, yetkisiz kişiler tarafından yapılan müdahaleler veya yazılımın amacı dışında kullanılması gibi durumlar genellikle garanti kapsamı dışındadır.
Panelde bir arıza meydana gelmesi durumunda, öncelikle Mermak CNC'nin yetkili teknik servisi ile iletişime geçmelisiniz. Telefon veya e-posta yoluyla detaylı bilgi vererek sorununuzu açıklayabilirsiniz. Uzaktan destek veya arıza tespiti mümkünse, size bu yönde yardımcı olunacaktır. Eğer panelin servise gönderilmesi gerekirse, gerekli yönlendirmeler yapılacaktır. Yetkisiz müdahaleden kaçınmak, hem garanti koşulları hem de cihazın doğru tamiri açısından önemlidir.
DSP Kontrol Paneli 0501'in işleme hassasiyeti ve tekrarlanabilirliği, büyük ölçüde bağlı step veya servo motor sürücülerinin mikro adım (micro-stepping) yeteneği ve mekanik sisteminizin (vidalar, lineer raylar) toleranslarına bağlıdır. Panel, motor sürücülerine doğru ve hassas sinyaller göndererek bu hassasiyeti destekler. Ayarlar menüsünden "Step/mm" veya "PPR (Pulse Per Revolution)" gibi parametreleri, motorunuzun ve mekanik sisteminizin özelliklerine göre doğru şekilde yapılandırarak en yüksek hassasiyeti elde edebilirsiniz. Doğru kalibrasyon bu konuda çok önemlidir.
DSP Kontrol Paneli 0501 modeli adından da anlaşılacağı gibi 3 eksenli (X, Y, Z) bir sistem için tasarlanmıştır. Bu modelin donanımsal olarak 4. ekseni doğrudan destekleme özelliği bulunmamaktadır. Eğer 4 veya daha fazla eksene ihtiyacınız varsa, Mermak CNC'nin daha yüksek eksen sayısını destekleyen (örneğin 4 eksen veya 5 eksen) farklı bir kontrol paneli modelini değerlendirmeniz gerekecektir. Bu konuda ürün gamımızı inceleyebilir veya satış ekibimizle iletişime geçebilirsiniz.
Dsp Kontrol Paneli Aldık Bağlantı Semasi İçinden Çıkmadı Gonderebilirmisiniz
DSP kontrol paneli bağlantı diyagramı
DSP501 wiring diagram

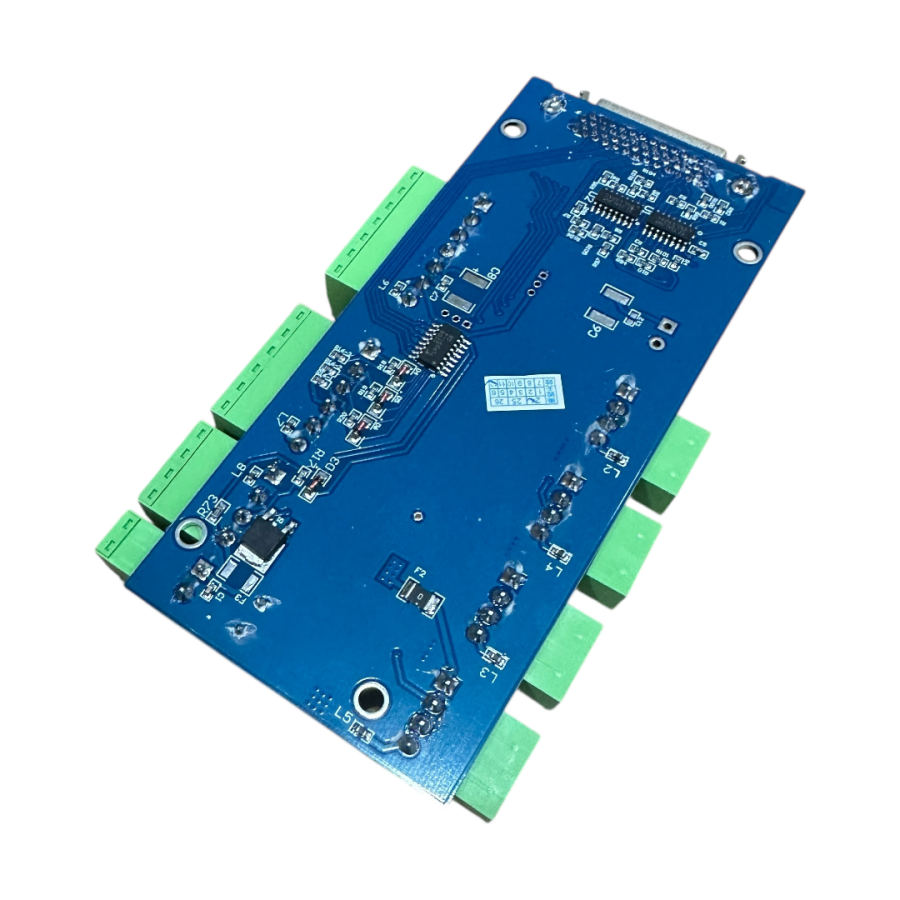

DSP501 terminal bağlantıları
DSP501 bağlantı adımları
DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti – Bağlantı şeması için ürünle birlikte gelen teknik döküman kullanılmalıdır. Bağlantı diyagramı elinizde yoksa, teknik destek için Mermak CNC ile iletişime geçebilirsiniz.
DSP501 kontrol panelinin bağlantı şeması genellikle ürünle birlikte verilen teknik dökümanda veya kurulum kitapçığında yer alır. Bağlantı şeması elinize ulaşmadıysa, Mermak CNC teknik destek hattı ile iletişime geçerek PDF veya görsel olarak bağlantı diyagramını talep edebilirsiniz.
Genel bağlantı adımları:

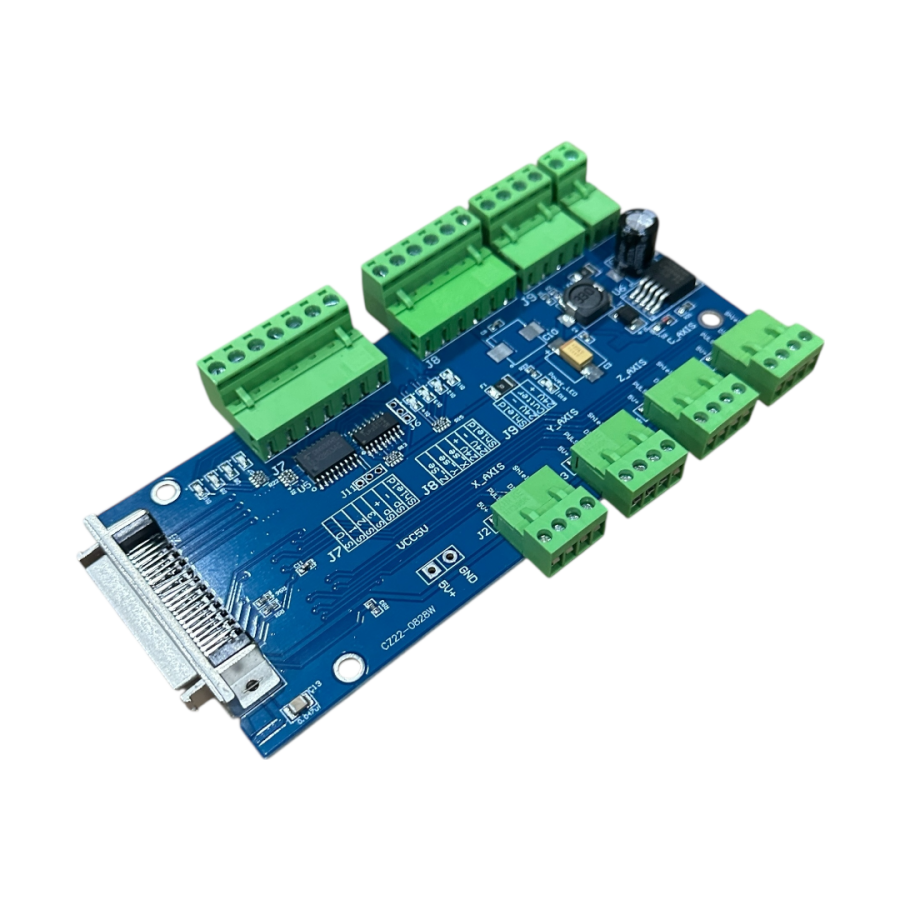

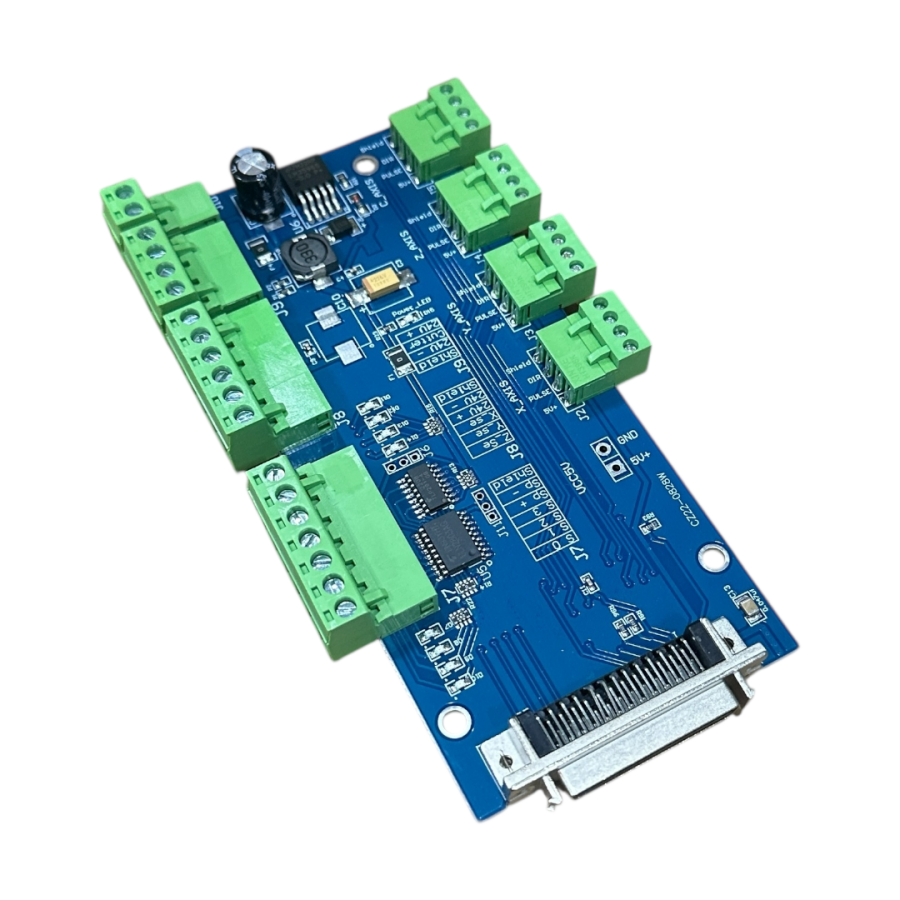

1. X, Y, Z eksenlerine ait step/servo motor sürücülerinin pulse/dir sinyalleri ilgili çıkışlara bağlanır.
2. Limit switch, acil stop ve diğer dijital girişler optik izoleli girişlere bağlanır.
3. Röle, spindle veya diğer kontrol çıkışları optik izoleli çıkışlara bağlanır.
4. Güç kaynağı (genellikle 24V DC) belirtilen terminale bağlanır.
5. Panel üzerindeki TF kart ve USB portları program yükleme için kullanılır.
Bağlantı görseli veya terminal diyagramı ürünle birlikte gelmediyse, Mermak CNC’ye sipariş numaranız ile başvurarak eksik dokümanı talep edebilirsiniz. Ürünle ilgili tüm teknik sorularınız için doğrudan teknik destek hattımızdan yardım alabilirsiniz.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi veremem.
Kontrol Ünitelerinin Mevcut Bilgisayar Sistemlerine Göre Daha Stabil Çalışma Nedeni Nedir
Kontrol ünitelerinin stabil çalışmasının nedeni
DSP kontrol paneli avantajları
CNC kontrol ünitesi neden daha stabil
0501 DSP panel stabilite teknik açıklama
DSP Kontrol Paneli 0501 3 Eksen CNC Kontrol Paneli gibi bağımsız kontrol üniteleri, bilgisayar tabanlı sistemlere göre daha stabil çalışır. Bunun temel teknik nedenleri şunlardır:
1. Endüstriyel Donanım ve İzole Çalışma:
DSP kontrol panelleri, endüstriyel ortamlara uygun, parazitlere ve elektriksel gürültülere karşı korumalı donanımlardır. Bilgisayarlar ise genel amaçlıdır ve USB, LPT gibi portlar üzerinden dış ortamdan kolayca parazit alabilir. DSP panelde tüm kontrol işlemleri kendi işlemcisi ve yazılımı üzerinde gerçekleşir, bilgisayardan bağımsızdır.
2. Gerçek Zamanlı İşletim ve Görev Dağılımı:
DSP kontrol üniteleri, gerçek zamanlı işletim sistemleri veya gömülü yazılımlar ile çalışır. Bilgisayarda ise arka planda çalışan çok sayıda program ve işletim sistemi işlemi, CNC kontrol yazılımının gecikmesine veya takılmasına neden olabilir. DSP panelde ise sadece CNC işlemleri için optimize edilmiş bir yapı vardır.
3. Offline Çalışma ve Kesintisiz Kontrol:
DSP paneller, bilgisayara bağlı olmadan USB üzerinden program yükleyip doğrudan çalışabilir. Bilgisayar bağlantısı kesilse bile işleme devam eder. Bilgisayar tabanlı sistemlerde ise bağlantı veya yazılım hatası, işlemin yarıda kalmasına neden olabilir.
4. Daha Yüksek Parazit Bağışıklığı ve Güvenlik:
Endüstriyel DSP panellerde optik izolasyonlu giriş/çıkışlar, sac metal gövde ve anti-girişim devreleri bulunur. Bu, özellikle inverter, motor sürücü gibi yüksek güçlü cihazların çalıştığı ortamlarda stabiliteyi ciddi şekilde artırır.
5. Donanım Kaynaklı Hataların Azalması:
Bilgisayarlarda USB/LPT port hataları, işletim sistemi güncellemeleri, antivirüs programları gibi birçok dış etken CNC işlemini olumsuz etkileyebilir. DSP kontrol panelleri ise tek amaçlı, sade ve optimize donanım/yazılım kombinasyonudur.
DSP Kontrol Paneli 0501 gibi bağımsız kontrol üniteleri, bilgisayar tabanlı sistemlere göre çok daha stabil, güvenilir ve kesintisiz çalışma sunar. Özellikle uzun süreli ve hassas işlerde, endüstriyel ortamda, bilgisayardan bağımsız DSP kontrol paneli tercih edilmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz; ben fiyat bilgisi üretemem.
Mach3 Sistem Kararsız Çalışıyor O Yüzden Bunla Değişim Yapacağız. Sizce Olur Mu
DSP501 Mach3 uyumluluğu
DSP kontrol paneli ile Mach3 arasındaki farklar
DSP501 kullanım avantajları
DSP501 kurulumu ve bağlantı adımları
Mach3 tabanlı bir sistemde yaşadığınız kararsızlık sorunları nedeniyle, Mach3’ü tamamen devre dışı bırakıp DSP Kontrol Paneli 0501 3 Eksen CNC Kontrol Paneli Seti’ne geçiş yapmak teknik olarak mümkündür ve birçok kullanıcı tarafından tercih edilen bir yöntemdir. Ancak iki sistem arasında temel farklar ve dikkat etmeniz gereken noktalar şunlardır:
- Mach3 sistemi bilgisayar tabanlıdır ve bilgisayar ile CNC kartı arasında sürekli iletişim gerektirir. DSP kontrol paneli ise bağımsız çalışan, kendi üzerinde G kodunu işleyen ve bilgisayara ihtiyaç duymayan bir çözümdür.
- DSP 0501 panel, 3 eksen step veya servo motor sürücülerini doğrudan kontrol edebilir. Bağlantı mantığı Pulse/Direction çıkışları üzerinden yapılır.
- Mach3’teki mevcut step/servo sürücüleriniz, çoğunlukla DSP panel ile de uyumlu çalışır. Ancak bağlantı pinout’larını ve sinyal seviyelerini kontrol etmeniz gerekir.
- DSP panelde spindle kontrolü için 0-10V analog çıkış ve röle çıkışları bulunur. Spindle sürücünüzün bu sinyalleri desteklemesi gerekir.
- Limit switch, acil stop, home switch gibi güvenlik ve referans girişleri DSP panelde de mevcuttur. Mevcut kablolamanız büyük oranda kullanılabilir, ancak pin atamalarını yeniden yapmanız gerekecek.
- Program yükleme işlemi bilgisayardan USB bellek ile yapılır, bilgisayar bağlantısı gerekmez.
- Bilgisayara ve Windows işletim sistemine bağımlılık ortadan kalkar, daha stabil ve endüstriyel bir kontrol sağlanır.
- Elektriksel parazit ve yazılım çakışmalarından kaynaklanan kararsızlıklar minimize edilir.
- Kullanıcı arayüzü sade ve pratiktir, operatör için kolaylık sağlar.
1. Mevcut step/servo sürücülerinizin Pulse/Direction sinyallerini DSP panelin ilgili çıkışlarına bağlayın.
2. Limit, home ve acil stop girişlerini panelin girişlerine uygun şekilde bağlayın.
3. Spindle sürücünüzü 0-10V analog çıkış ve röle çıkışına bağlayın.
4. USB bellek ile G kod programlarını panele aktarın.
5. Panel üzerinden eksenleri test edin, limit ve acil stop fonksiyonlarını kontrol edin.
6. Gerekirse motor yönleri ve adım ayarlarını panelden yapılandırın.
Mevcut Mach3 sisteminizi DSP 0501 3 Eksen CNC Kontrol Paneli ile değiştirmek mümkündür ve özellikle bilgisayar kaynaklı kararsızlıklar yaşıyorsanız, daha stabil ve endüstriyel bir çözüm sunar. Bağlantı ve parametre ayarlarını doğru şekilde yaparsanız, sisteminiz sorunsuz çalışacaktır.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik detay veya bağlantı şeması için ayrıca destek isteyebilirsiniz.
Bu Ürünün Kullanılan Parametrelerine Detaylıca Yazar Mısınız
DSP501 parametre listesi
DSP 0501 kontrol paneli parametre açıklamaları
DSP 0501 setup parameters
DSP 0501 advanced parameters
Cihaz: DSP Kontrol Paneli 0501 3 Eksen CNC Kontrol Paneli Seti
Bu panelde kullanılan temel parametre grupları ve ayar başlıkları aşağıdaki gibidir. Tüm detaylı parametre listesi ve açıklamaları ürünle birlikte verilen kullanım kılavuzunda bulunur. Kurulum ve kullanım sırasında aşağıdaki ana parametre grupları ayarlanır:
### 1. Eksen Parametreleri (X, Y, Z)
- Motor tipi ve adım çözünürlüğü (step/servo, mm/pulse)
- Maksimum hız ve ivmelenme (rapid/feedrate)
- Limit switch (sınır anahtarı) tipi ve konumu
- Home (referans) dönüş yönü ve home switch tipi (NO/NC)
- Backlash (geri boşluk) telafisi
- Encoder varsa geri besleme ayarları
### 2. Sürücü ve Motor Ayarları
- Pulse/Direction çıkış tipi ve frekansı
- Sürücüye uygun pulse genişliği
- Sürücü alarm ve zero (referans) geri bildirim bağlantıları
### 3. Spindle (Mil) Parametreleri
- Mil tipi (Analog/Relay/Modbus)
- Maksimum ve minimum devir (Max/Min RPM)
- Mil yönü (CW/CCW)
- Mil start/stop çıkış atamaları
- 0-10V çıkış ayarı
### 4. Giriş/Çıkış (I/O) Parametreleri
- Dijital giriş atamaları (Start, Stop, Home, Limit, Emergency vb.)
- Dijital çıkış atamaları (Röle, mil, soğutma, yağlama, alarm vb.)
- Giriş tipi (NPN/PNP seçimi)
- Giriş filtre süresi
### 5. MPG (El Çarkı) Parametreleri
- MPG aktif/pasif
- Eksen seçimi
- Adım hassasiyeti (Step Resolution)
- Hız çarpanı
### 6. İş Parçası Sıfırı ve Koordinat Sistemleri
- G54–G59 iş parçası ofsetlerinin tanımlanması
- Home sonrası offset (makine sıfırı ile parça sıfırı arası mesafe)
### 7. Güvenlik ve Koruma Parametreleri
- Acil stop, aşırı akım, aşırı gerilim koruma parametreleri
- Alarm ve hata geri bildirim portları
### 8. Programlama ve G Kodları
- ISO standardı G kodları: G00, G01, G02/G03, G17/G18/G19, G54–G59, G90/G91, G43/G44, G41/G42, M03/M04/M05, vb.
- Delik çevrimleri: G73, G81, G83, vb.
#### Kullanımda Tipik Ayar Sırası:
1. Eksen sürücüleri ve motor parametreleri girilir.
2. Limit ve home switch bağlantıları yapılır, home yönü ve tipi seçilir.
3. Spindle sürücüsü bağlanır, hız ve yön kontrolü test edilir.
4. Home dönüşü yapılır, iş parçası sıfırı (G54 vb.) tanımlanır.
5. Gerekirse MPG (el çarkı) ve panel tuşları atanır.
6. Program yüklenir ve AUTO modda deneme yapılır.
> Not: Tüm parametrelerin detaylı kodları ve açıklamaları için ürünle birlikte verilen kullanım kılavuzunu inceleyiniz. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez. Parametreler makinenizin mekanik ve elektriksel yapısına göre doğru şekilde ayarlanmalıdır, yanlış ayar ciddi arızalara yol açabilir .
Dsp Kontrol Ünitelerinin Avantajları
DSP kontrol paneli avantajları
DSP501 avantajları
DSP kontrol ünitesi nedir
DSP kontrol paneli kullanım avantajları
DSP Kontrol Paneli 0501 3 Eksen CNC Kontrol Paneli Seti gibi DSP tabanlı kontrol ünitelerinin başlıca avantajları şunlardır:
1. Bağımsız ve Stabil Çalışma: Bilgisayardan bağımsız olarak çalışabilir, bu sayede bilgisayar kaynaklı donma veya kesintilerden etkilenmez. CNC makineniz doğrudan panel üzerinden kontrol edilir.
2. Kullanıcı Dostu Arayüz: El paneli üzerinden kolayca program yükleme, çalışma başlatma, durdurma ve parametre ayarları yapılabilir. Operatörler için pratik ve hızlı kullanım sağlar.
3. Yüksek Hassasiyet ve Hız: DSP kontrol üniteleri, hareket kontrolünü doğrudan ve hassas şekilde yönetir. Bu sayede daha düzgün yüzey kalitesi ve tekrarlanabilirlik elde edilir.
4. Geniş Uygulama Alanı: CNC router, freze, lazer ve plazma gibi farklı makine tiplerinde kullanılabilir. Özellikle 3 eksenli işlemler için optimize edilmiştir.
5. Gelişmiş Güvenlik ve Koruma: Limit switch, acil stop, spindle kontrolü gibi temel güvenlik fonksiyonlarını destekler. Operasyon sırasında makineyi ve operatörü koruyan önlemler sunar.
6. Kolay Program Transferi: USB veya SD kart üzerinden G-kod programları kolayca yüklenebilir. Bilgisayara bağlı kalmadan dosya aktarımı mümkündür.
7. Ekstra Fonksiyonlar: Spindle kontrolü, röle çıkışları, çeşitli giriş/çıkış pinleri ile makinenin otomasyonunu ve fonksiyonelliğini artırır.
8. Hızlı Kurulum ve Entegrasyon: Standart bağlantı yapısı sayesinde, çoğu step motor sürücüsü ve makine ile kolayca entegre edilebilir.
Bu avantajlar sayesinde DSP kontrol üniteleri, özellikle küçük ve orta ölçekli CNC makinelerinde, endüstriyel uygulamalarda ve eğitim amaçlı projelerde sıkça tercih edilmektedir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik detaylar veya bağlantı/kurulum adımları için ayrıca bilgi isteyebilirsiniz.
Cnc Dsp Kontrol Sistemlerinin Özellikleri Nelerdir?
DSP Kontrol Paneli 0501 teknik özellikleri
DSP501 kontrol paneli özellikleri
CNC DSP kontrol paneli fonksiyonları
CNC DSP kontrol paneli avantajları
CNC DSP Kontrol Paneli 0501 3 Eksen CNC Kontrol Paneli Seti’nin başlıca teknik ve kullanım özellikleri aşağıdadır:
- 3 eksen (X, Y, Z) CNC makine kontrolü için uygundur.
- Endüstriyel sınıf, dayanıklı ve uzun ömürlü bir yapıya sahiptir.
- Bilgisayara ihtiyaç duymadan, doğrudan panel üzerinden makineyi kontrol etme imkanı sunar.
- USB bellek ile G-kod programlarını yükleyip çalıştırabilirsiniz.
- Panel üzerinden hızlı program yükleme ve kolay parametre ayarı yapılabilir.
- Geniş dijital giriş/çıkış desteği ile çeşitli otomasyon fonksiyonları (start, stop, acil durdurma, alarm, limit switch vb.) yönetilebilir.
- G kodu desteği sayesinde birçok CAD/CAM yazılımı ile uyumludur.
- Yüksek hassasiyetli pozisyonlama ve tekrarlama doğruluğu sağlar.
- Kullanıcı dostu arayüz ve hızlı menü erişimi ile kolay kullanım imkanı sunar.

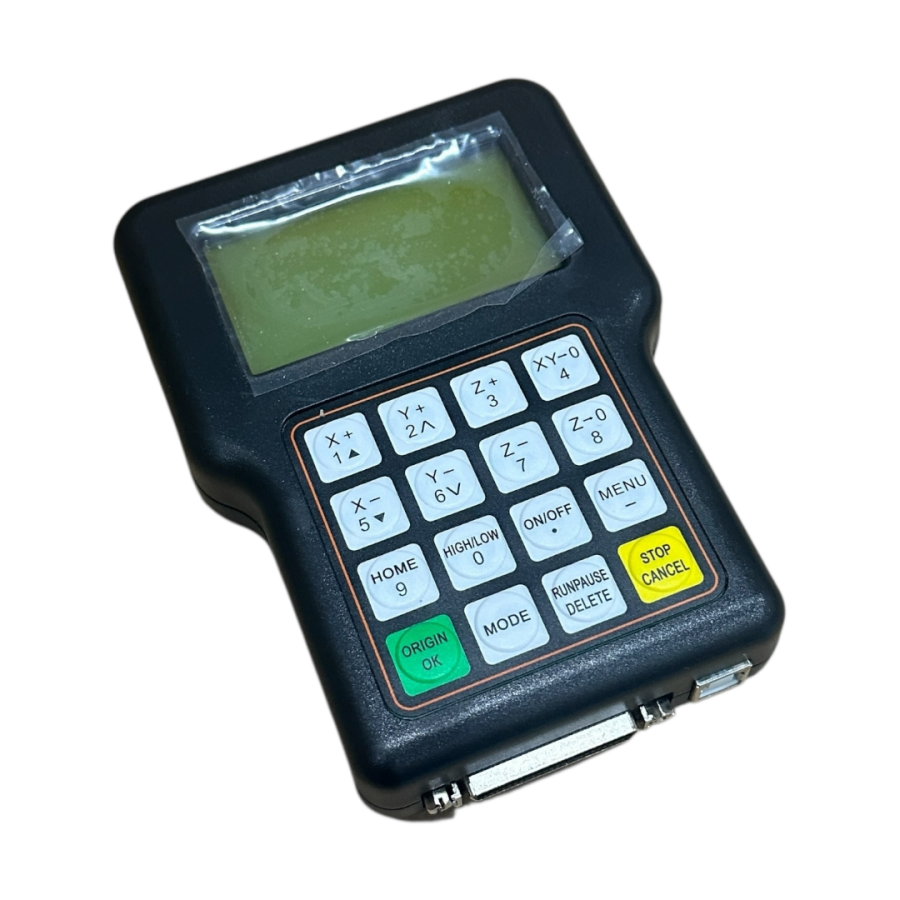

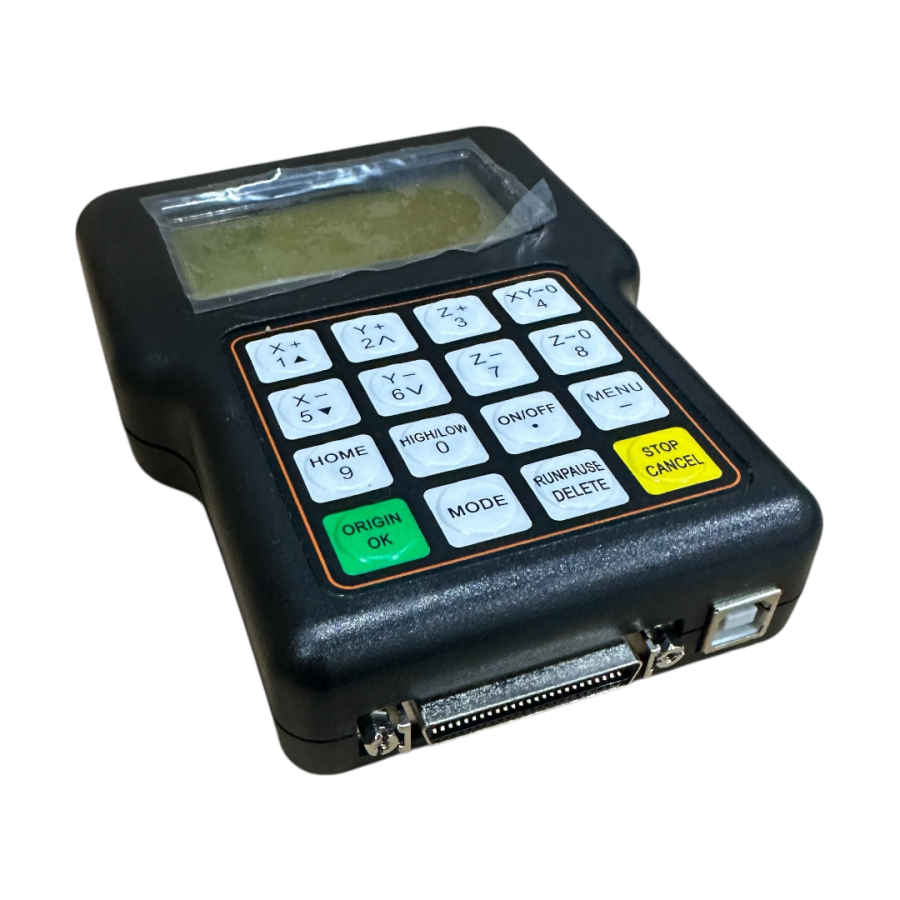

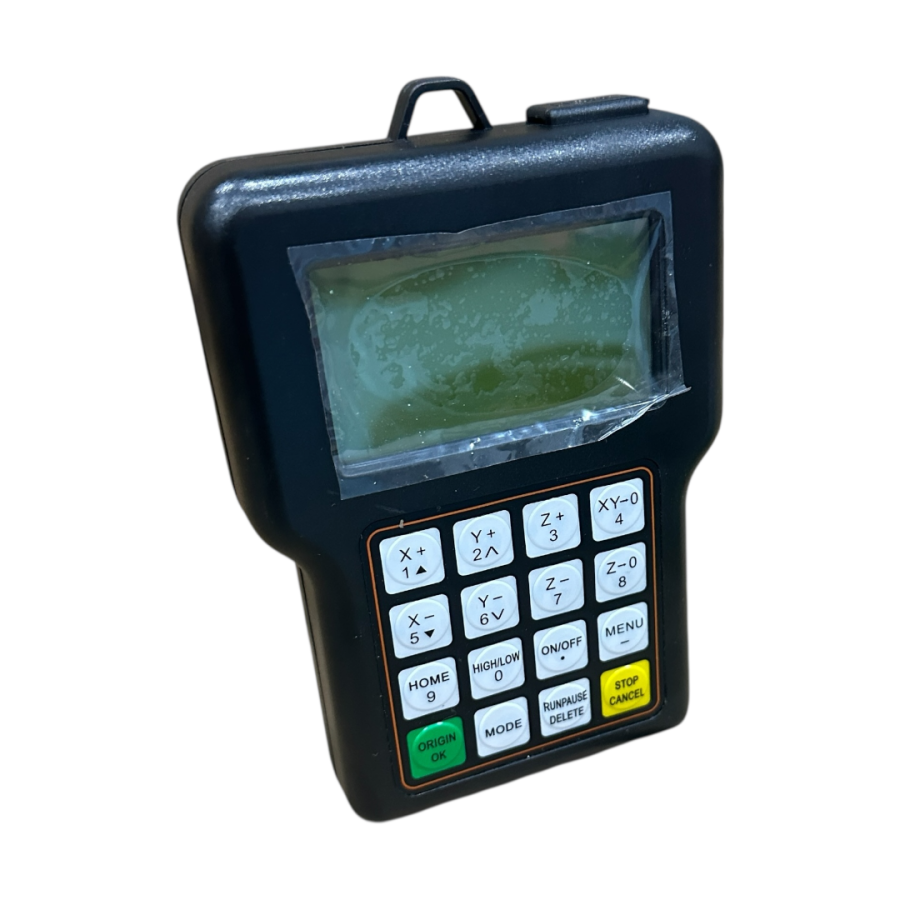

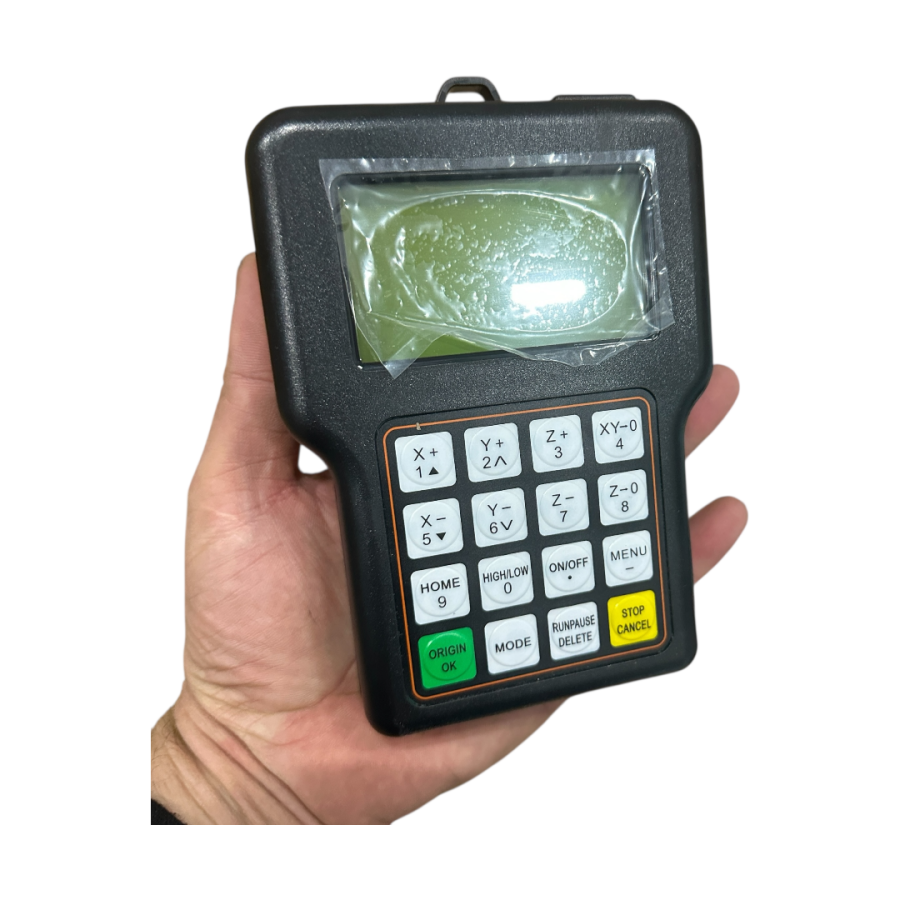

- Panelde toplam 17 adet işlem tuşu bulunur; bunlar temel işlemler için atanmıştır (başlat, durdur, reset, jog, home, spindle aç/kapa vb.).
- Tuşlara fonksiyon atama ve I/O yapılandırması mümkündür (bazı modellerde menüden değiştirilebilir).
- Bilgisayardan bağımsız çalışabilme (virüs, donanım arızası gibi risklerden uzak).
- Endüstriyel CNC router, freze, lazer ve plazma makinelerinde yaygın kullanım.
- Kolay montaj ve devreye alma.
- Hızlı arıza tespiti ve alarm yönetimi.
- Program yedekleme ve geri yükleme desteği.
- Montaj sırasında tüm bağlantıların doğru ve güvenli şekilde yapılması gerekir.
- Panel ve USB portlarının toz, nem ve darbeden korunması önerilir.
- Program yüklemeden önce dosya formatının (G-kod, .nc, .txt vb.) uyumlu olduğundan emin olunmalıdır.
- Parametre değişikliklerinden sonra ayarların kaydedildiğinden emin olunmalıdır.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz; fiyat ve stok bilgisini ben üretemem.
Ek bilgi veya teknik detay isterseniz, kullanım senaryonuza göre daha spesifik açıklama sağlayabilirim.
Whatsapp Destek Hattına Sor
Sık Sorulan Sorular
Kargo ücretsiz mi?
DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti stokta var mı?
Kargo güvenli paketleniyor mu?
Fiyat güncel mi?
Stok bilgisi güncel mi?
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Aynı gün kargo var mı?
Teslimat süresi ne kadar?
Ödeme seçenekleri neler?
İade/değişim mümkün mü?
Teklif/Proforma alabilir miyim?
Garanti durumu nedir?
Fiyatlara KDV dahil mi?
E-fatura / e-arşiv kesiyor musunuz?
Toplu alım indirimi var mı?
DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti benim makinemle uyumlu mu?
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Kargo takip nasıl yapılır?
Kısmi sevkiyat yapıyor musunuz?
Ambar / paletli gönderim mümkün mü?
Siparişten sonra teslim adresi değişir mi?
Hangi illere kargo ediyorsunuz?
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti İstanbul (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Ankara (1 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti İzmir (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Bursa (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Antalya (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Adana (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Konya (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Kocaeli (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Mersin (2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Gaziantep (2–3 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Şanlıurfa (2–3 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Kayseri (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Diyarbakır (2–3 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Samsun (1–2 gün)
- DSP Kontrol Paneli 0501 3 Eksen Cnc Kontrol Paneli Seti Sakarya (1–2 gün)
- Adıyaman (2–3 gün)
- Afyonkarahisar (1–2 gün)
- Ağrı (3–5 gün)
- Aksaray (1–2 gün)
- Amasya (2 gün)
- Ardahan (3–5 gün)
- Artvin (3–4 gün)
- Aydın (1–2 gün)
- Balıkesir (1–2 gün)
- Bartın (2 gün)
- Batman (3–4 gün)
- Bayburt (3–4 gün)
- Bilecik (1–2 gün)
- Bingöl (3–4 gün)
- Bitlis (3–5 gün)
- Bolu (1–2 gün)
- Burdur (1–2 gün)
- Çanakkale (1–2 gün)
- Çankırı (1–2 gün)
- Çorum (2 gün)
- Denizli (1–2 gün)
- Düzce (1–2 gün)
- Edirne (1–2 gün)
- Elazığ (2–3 gün)
- Erzincan (2–3 gün)
- Erzurum (2–4 gün)
- Eskişehir (1–2 gün)
- Giresun (2–3 gün)
- Gümüşhane (2–3 gün)
- Hakkâri (3–5 gün)
- Hatay (2–3 gün)
- Iğdır (3–5 gün)
- Isparta (1–2 gün)
- Kahramanmaraş (2–3 gün)
- Karabük (1–2 gün)
- Karaman (1–2 gün)
- Kars (3–4 gün)
- Kastamonu (2 gün)
- Kilis (2–3 gün)
- Kırıkkale (1–2 gün)
- Kırklareli (1–2 gün)
- Kırşehir (1–2 gün)
- Kütahya (1–2 gün)
- Malatya (2–3 gün)
- Manisa (1–2 gün)
- Mardin (3–4 gün)
- Muğla (1–2 gün)
- Muş (3–4 gün)
- Nevşehir (1–2 gün)
- Niğde (1–2 gün)
- Ordu (2–3 gün)
- Osmaniye (2–3 gün)
- Rize (2–3 gün)
- Siirt (3–4 gün)
- Sinop (2–3 gün)
- Sivas (2 gün)
- Şırnak (3–5 gün)
- Tekirdağ (1–2 gün)
- Tokat (2–3 gün)
- Trabzon (2–3 gün)
- Tunceli (3–4 gün)
- Uşak (1–2 gün)
- Van (3–5 gün)
- Yalova (1–2 gün)
- Yozgat (2 gün)
- Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
- Türkiye (1–3 gün)
- Almanya (3–6 gün)
- Bosna Hersek (4–7 gün)
- Bulgaristan (3–5 gün)
- Çekya (4–7 gün)
- Litvanya (5–8 gün)
- Romanya (3–5 gün)
- Rusya Federasyonu (5–10 gün)
- Tunus (4–8 gün)
- Yunanistan (3–5 gün)
- Kıbrıs (KKTC) (3–5 gün)
- Azerbaycan (3–6 gün)
- Kosova (4–7 gün)
- Irak (2–5 gün)
- Gürcistan (2–4 gün)
- Birleşik Krallık (4–7 gün)
- İtalya (4–7 gün)
- Fransa (4–7 gün)
- İspanya (4–7 gün)
- Hollanda (4–6 gün)
- Polonya (4–7 gün)
- Macaristan (4–7 gün)
- Birleşik Arap Emirlikleri (3–6 gün)
- Suudi Arabistan (4–8 gün)
- ABD (5–9 gün)
