Atölye düzeninden makine güvenliğine kadar her şey, zemine ve gövdeye nasıl bağlandığınız ile başlar. Bu sayfada; seçeceğiniz makine ayakları, nivelman ayakları, titreşim takozları, köşe bağlantılar, T-slot (sigma profil) bağlantı elemanları, flanş ve konsol braketleri için net bir satın alma kılavuzu bulacaksınız. Hedefimiz: İlk alışta doğru ürün–doğru ölçü ile hızlı montaj ve uzun ömür.
Makine / Nivelman Ayakları: Yük taşıyan, zemine oturan, çoğu modelde yükseklik ayarlı. Metal taban + kauçuk/PU pad opsiyonlu.
Titreşim İzolasyon Takozları: Motor, kompresör, pompa, CNC gövdesi gibi ekipmanlarda titreşimi keser, gürültüyü düşürür.
Köşe Bağlantılar (L, ağır tip, iç köşe): Sigma profil ve sac/şase bağlantılarında gövdeyi kareler, rijitliği artırır.
T-Slot (Sigma Profil) Aksesuarları: T somun, bağlantı plakası, hızlı bağlantı setleri, ekleme profilleri.
Flanş/Konsol Braketleri: Motor, redüktör, kaplin kalkanı, sensör ve aparat taşıyıcıları.

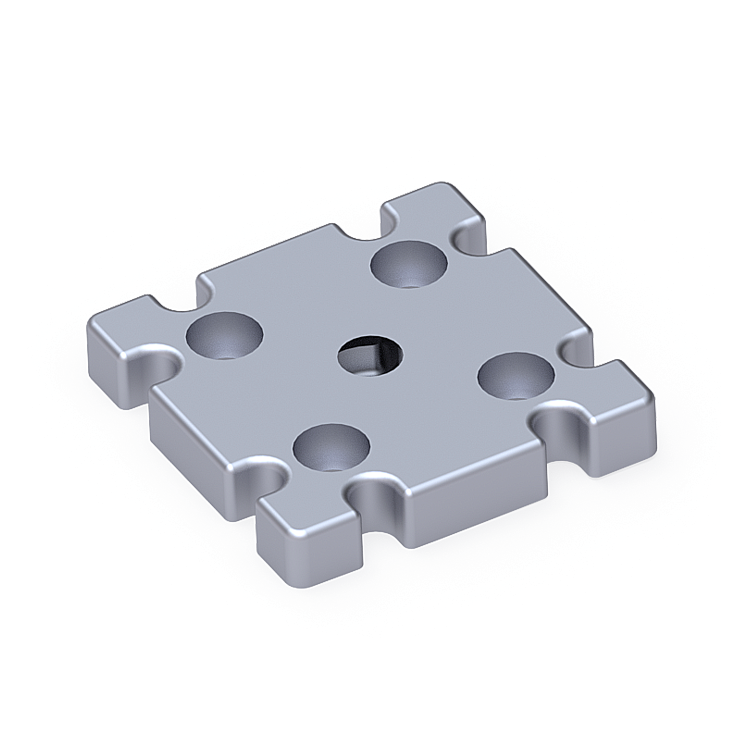

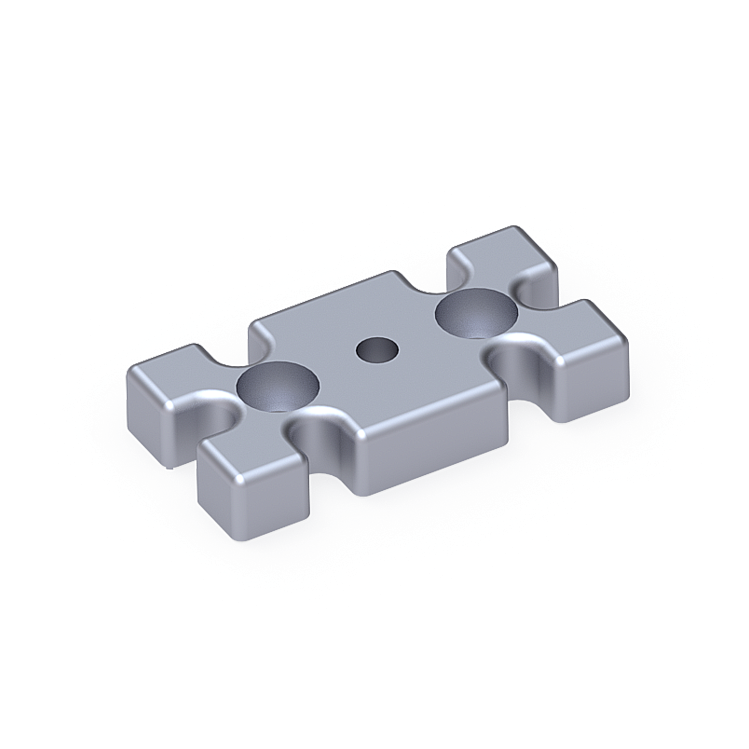

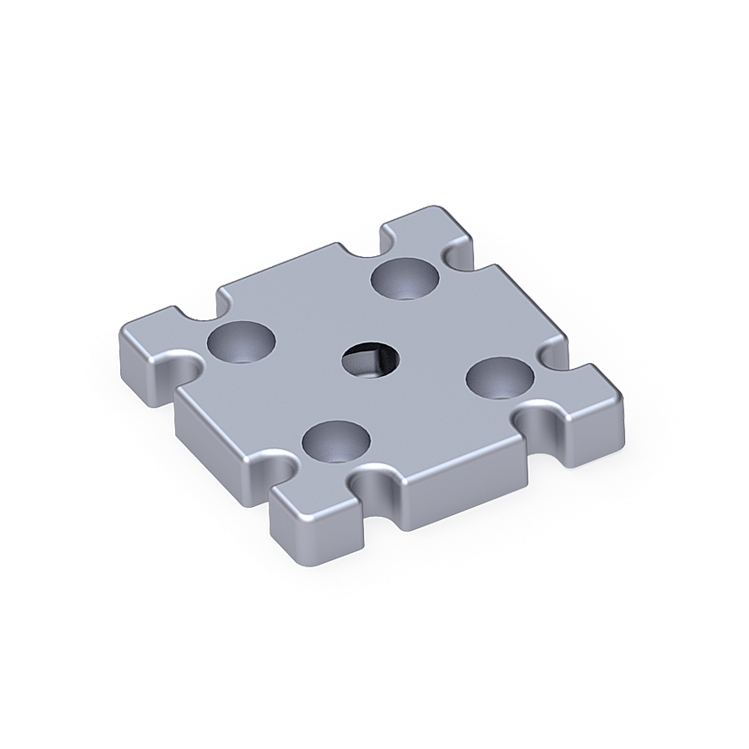

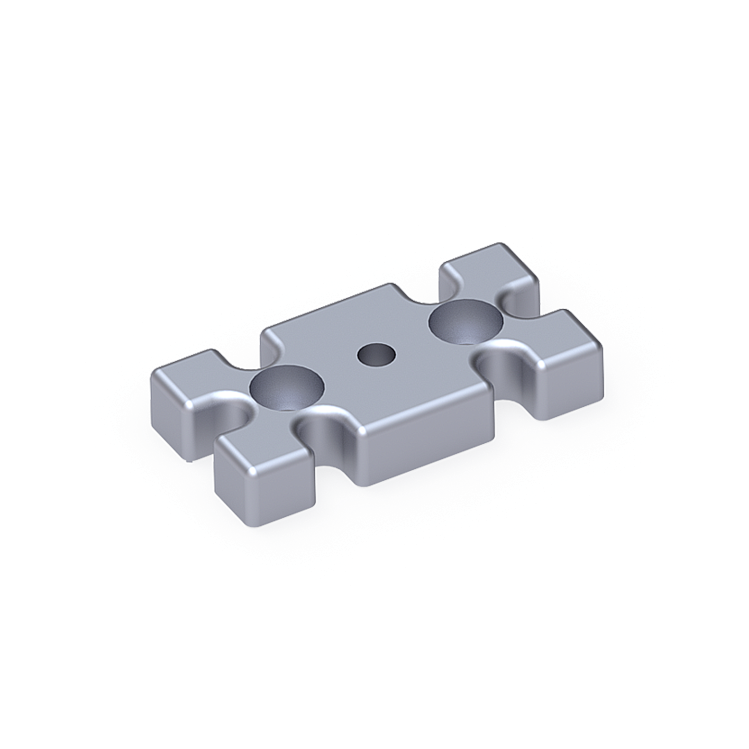

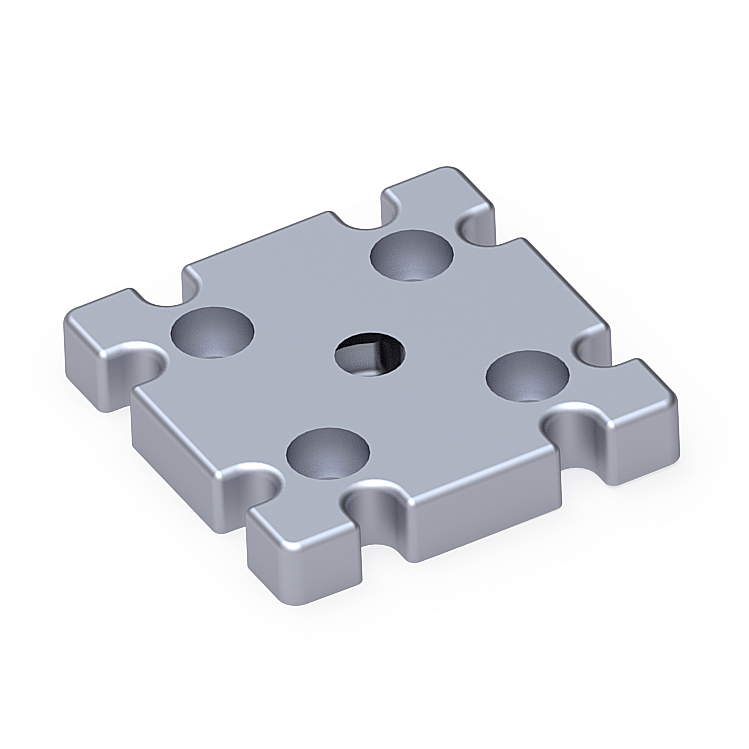

Taban Plakaları & Ankraj Setleri: Zemine sabitleme için kimyasal dübel veya ankraj civatalı çözümler.
Toplam ekipman kütlesini (kg) biliyorsanız yaklaşık yükü bulun:
Toplam Yük (N) = kg × 9.81
4 ayak kullanıyorsanız teorik olarak bölüşülür; pratikte %20 dengesizlik payı ve emniyet katsayısı (≥1.5) önerilir.
Örnek: 600 kg makine, 4 ayak →
Toplam ~5886 N; emniyetle ~8829 N
Ayak başına ≈ 2207 N (yaklaşık 225 kgf) taşıma kapasitesi seçin.
Tavsiye: Endüstriyel makinelerde 2.0 emniyet katsayısı konfor sağlar. Zor zeminde (epoksi olmayan beton, fayans, şap) bir üst kapasiteye çıkın.
Düz, sert beton: Çelik taban + nitril/kauçuk pad yeterli.
Titrer/gürültülü hat: Titreşim izolasyonlu nivelman ayağı veya elastomer takoz kullanın.
Yağ/kimyasal ortam: NBR/EPDM veya PU pad; paslanmaz çelik gövdeye yönelin.
Eğim/bozuk zemin: Küresel mafsallı (self-leveling) ayak tercih edin.
Galvanizli çelik: Ekonomik, iç ortam için ideal.
Paslanmaz (AISI 304/316): Gıda, kimya, yıkamalı ortam. 316, klorürlü ortamlarda üstündür.
Alüminyum döküm braket/plaka: Hafif kasa ve ekipmanlarda yeterli rijitlik + kolay işlenebilirlik.
Vida/Diş: M8–M20 en yaygın. Civata sınıfı 8.8 veya 10.9 önerilir.
Sigma Profil T Kanal: 30×30 için M5–M6, 40×40 için M6–M8, 45/50 seriler için M8–M10 T somun ve civata boyları kullanılır.
Plaka Kalınlığı: 3–6 mm hafif/orta işler; 8–10+ mm ağır konsollar.
CNC Router / Torna / Freze Gövdesi:
Nivelman ayakları (yükseklik ayarlı, kauçuk tabanlı) + ankraj opsiyonu.
Beton zeminde 48–60 HRC pad’li modeller titreşimi ve ses iletimini azaltır.
Hızlı Çevrimli Paketleme / Konveyör:
Titreşim takozu + kaymaz taban. Köşe bağlantılarda ağır tip L kullanın; uzun şase kolunda konsol braket ekleyin.
Gıda / Yıkamalı Hatlar:
AISI 304/316 paslanmaz nivelman ayağı; kapalı gövde, hijyenik tasarım.
T-slot bağlantılarda paslanmaz T somun ve A2/A4 cıvata seti.
Kompresör / Pompa / Fan:
Elastomer takoz (NBR/PU) + çelik gövde; rezonans frekansına göre sertlik seçin.
Modüler Kabin & Standlar (Sigma Profil):
İç köşe + dış L kombinasyonu; yaylı T somun ile hızlı montaj.
Kapak/ekran taşıyıcılar için konsol braket ve menteşe setleri.
Nivelman: En ağır köşeden başlayıp “X” diyagonalinde küçük adımlarla seviyeyi alın.
Tork Kontrolü: Civataları kademeli ve çapraz sıkın; tork anahtarı kullanın.
Pad Yüzeyi: Toz/yağ bırakmayın; aksi halde makine yürür, ses artar.
Sigma Profilde Karelik: İlk köşelerde mastar alın; iç köşe bağlantı ile dikliği garantileyin, dış L ile rijitliği artırın.
Ankraj: Kimyasal dübel kullanıyorsanız delik tozunu tamamen temizleyin; kürlenme süresine uyun.
M8–M10 ayak/takoz: Hafif kabinler, masaüstü makineler (≤ 100–250 kg toplam).
M12–M16 ayak: Orta sınıf CNC/konveyör (≤ 500–1000 kg).
M18–M20 ve üstü: Ağır tezgâhlar, pres/kalıp tezgâhı (≥ 1 ton).
Not: Kapasite yalnız diş ölçüsüyle değil, taban çapı, mil kalınlığı, pad malzemesi ve gövde tasarımı ile belirlenir. Ürün detayındaki taşıma kapasitesi değerini esas alın.
Emniyet katsayısını hesaba katmamak → Ayak erken deforme olur, seviye kaçar.
Yanlış elastomer (yağ ortamında EPDM vb.) → Çatlama/şişme. Ortama uygun NBR/PU seçin.
Kaygan/fayans zeminde düz çelik taban → Makine yürür. Kaymaz pad’li taban kullanın.
Sigma profilde tek bir L’ye yük bindirmek → Açısal kayma. İç köşe + dış L birlikte kullanın.
Tork anahtarsız montaj → Gevşeme/çatlak veya fazla sıkmadan kaynaklı hasar.
Toplam ağırlık + ayak adedi + emniyet katsayısı hesaplandı
Zemin: beton/epoksi – kaymaz pad / kimyasal dayanım ihtiyacı belirlendi
Malzeme: galvaniz / paslanmaz 304/316 seçildi
Diş ölçüsü (M8–M20), taban çapı ve yükseklik ayarı aralığı net
Sigma profil kanalı için doğru T somun/cıvata seti seçildi
Gerekirse ankraj ve kimyasal dübel eklendi
Montaj için tork anahtarı ve mastar hazır
Makineyi zemine sabitlemeli miyim, yoksa serbest ayak yeter mi?
Ağır ve titreşim üreten makinelerde ankraj güvenlik ve hassasiyet sağlar. Hafif/orta makinelerde kauçuk tabanlı nivelman ayakları çoğu zaman yeterlidir.
Titreşimi tamamen kesmek mümkün mü?
Kaynak çoksa “tamamen” değil, rezonans dışına çıkacak sertlikte takoz + nivelman + gerekirse şase iç izolasyon kombinasyonları ile ciddi düşüş sağlanır.
Paslanmaz şart mı?
Yıkamalı, gıda ve kimyasal ortamlarda evet. Standart atölyede galvaniz/çelik yeterlidir.
Sigma profil için hangi T somunu seçmeliyim?
Profil serinize göre: 30’lukta M5–M6, 40’lıkta M6–M8, 45/50 seride M8–M10. Yaylı T somun hızlı montaj sağlar.
3 veriyi yazın, nokta atışı öneri çıkaralım:
Makine/raf/kabin toplam ağırlığı ve ayak adedi
Zemin tipi (beton/epoksi/fayans) ve titreşim düzeyi
İstenilen malzeme (galvaniz/paslanmaz) + diş ölçüsü (M…)
Bu bilgilerle, kategorideki ayak–bağlantı ürünlerinden işinize en uygun seti; gerekirse ankraj + T-slot aksesuarları ile birlikte, tek seferde doğru şekilde belirleyelim. Daha sağlam şase, daha sessiz hat, daha uzun ekipman ömrü!
