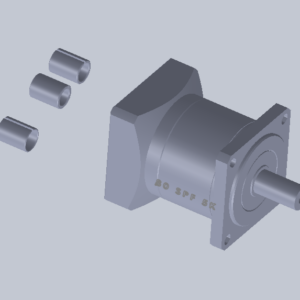

Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

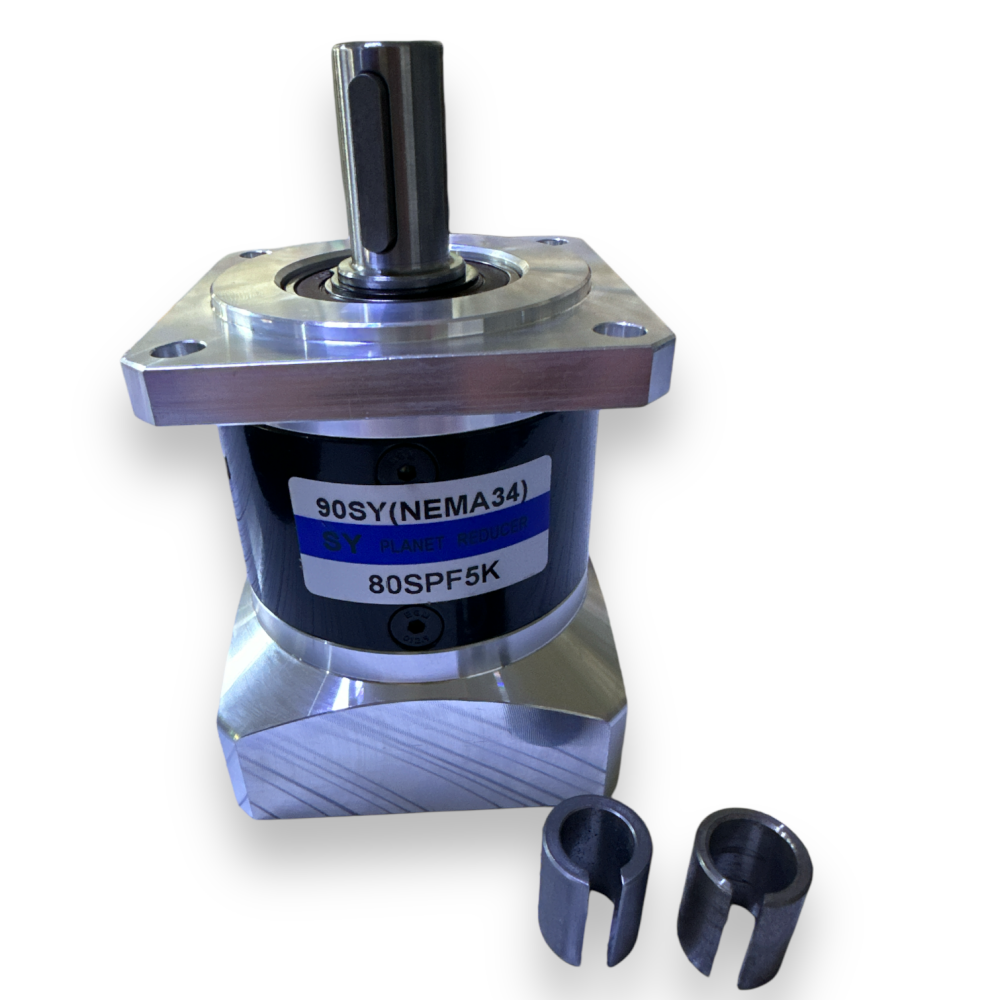

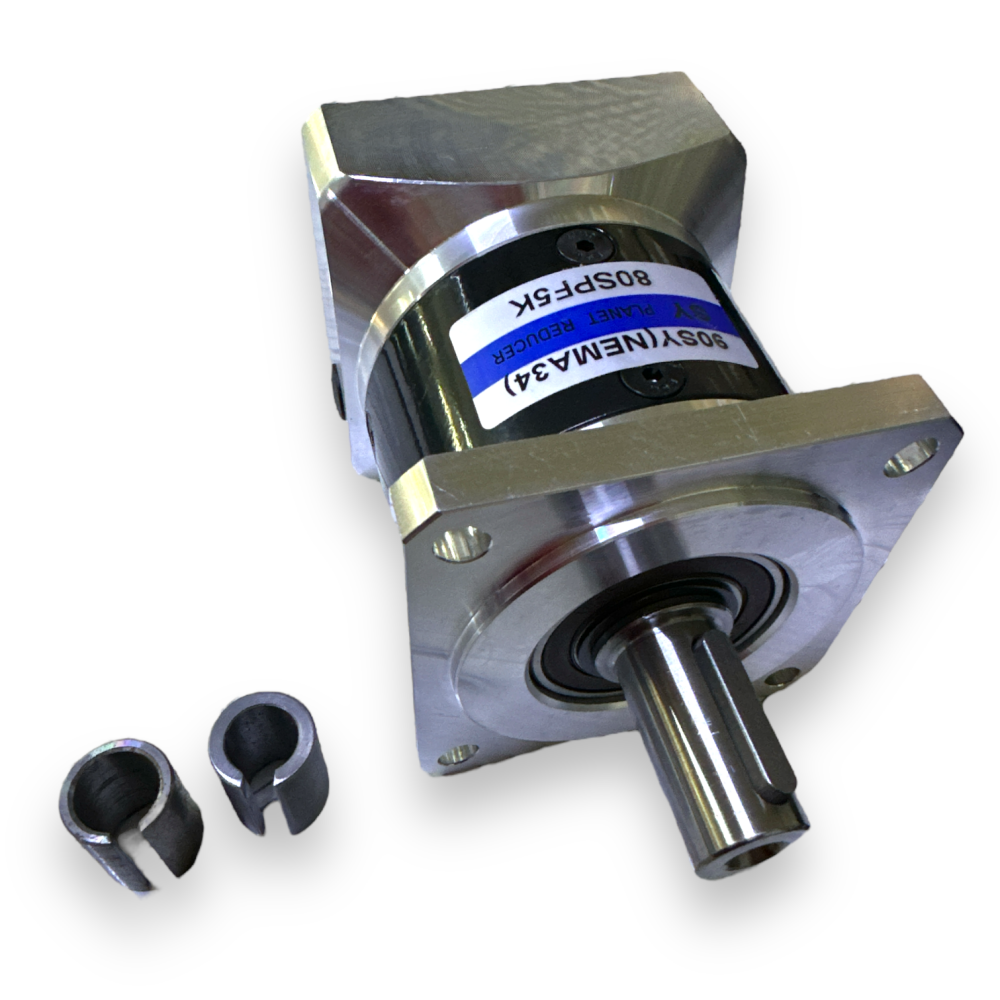

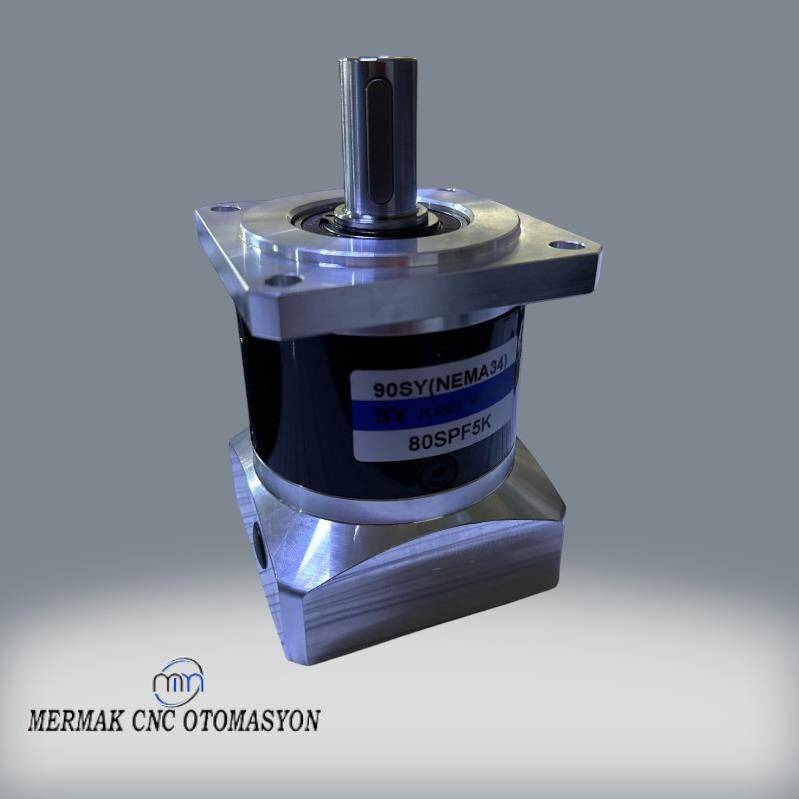

Endüstriyel otomasyon sistemlerinde hassasiyet, güç ve kontrolün kritik öneme sahip olduğu uygulamalar için tasarlanan Nema 34 Servo ve Step Motor Planet Redüktörü 1/5, hareket kontrol çözümlerinizde devrim niteliğinde bir performans sunar. Bu redüktör, NEMA 34 standardına uygun servo ve step motorlar ile kusursuz bir uyum sağlayarak, motorun ürettiği torku beş katına (1/5 oranı) çıkarırken, aynı zamanda atalet eşleşmesi (inertia matching) sağlayarak sistem dinamiklerini optimize eder. Planet dişli sistemi, kompakt yapısıyla yüksek tork yoğunluğu, düşük boşluk (backlash) ve yüksek verimlilik sunarak, konumlandırma hassasiyeti gerektiren uygulamalar için ideal bir çözüm haline gelmektedir. Mühendislik prensipleriyle tasarlanmış bu ünite, ağır yük altında dahi kararlı ve güvenilir çalışma vaat eder.
Bu planet redüktör, sadece tork artışı sağlamakla kalmaz, aynı zamanda motorun ataletini yüke daha iyi eşleştirerek daha pürüzsüz hareket, daha hızlı ivmelenme ve durma süreleri ile genel sistem performansını artırır. Yüksek mukavemetli alaşımlı çelikten imal edilen dişlileri ve hassas işlenmiş gövdesi sayesinde, uzun ömürlü ve bakım gerektirmeyen bir operasyonel döngü sunar. IP Koruma sınıfı ile endüstriyel ortamların zorlu koşullarına dayanıklılığı garanti altına alınmıştır. Hassas işlenmiş flanş bağlantısı, NEMA 34 motorlarla doğrudan ve hatasız entegrasyonu mümkün kılar, bu da kurulum süresini minimize eder ve sistem güvenilirliğini artırır. Bu redüktör, yüksek performanslı otomasyon projelerinizin temel taşı olmaya adaydır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu planet redüktör, CNC router'lar, lazer kesim makineleri, plazma kesiciler ve 3D yazıcılar gibi yüksek hassasiyet gerektiren makinelerde mükemmel bir çözüm sunar. Motorun torkunu artırarak ağır işleme operasyonlarında dahi kararlı ve güçlü hareket sağlar. Düşük boşluk (backlash) özelliği sayesinde, kesme ve işleme yüzeylerinde milimetrik hassasiyet elde edilmesini garantiler, bu da nihai ürün kalitesini doğrudan etkiler.
Otomatik paketleme hatları, dolum makineleri ve konveyör sistemlerinde, yüksek hız ve tekrarlanabilir hassasiyet esastır. Nema 34 planet redüktör, bu sistemlerde motorun taşıma kapasitesini artırarak daha büyük veya daha çok ürünün taşınmasını sağlar. Aynı zamanda, hızlı ivmelenme ve durma kabiliyeti, üretim döngüsü sürelerini optimize ederek operasyonel verimliliği artırır ve ürün akışında kesintisiz bir performans sunar.
Planet dişli mimarisi sayesinde %95'in üzerinde mekanik verimlilik sunar. Bu, motor gücünün neredeyse tamamının işe dönüştürülmesi anlamına gelir, enerji tüketimini minimize eder ve ısı oluşumunu azaltarak sistemin ömrünü uzatır.
Yüksek mukavemetli alaşımlı çelikten imal edilen hassas işlenmiş dişliler ve sağlam gövde yapısı, ağır endüstriyel koşullarda dahi uzun yıllar boyunca güvenilir ve sorunsuz bir çalışma performansı sunar, bakım maliyetlerini düşürür.
NEMA 34 standardına uygun flanş boyutu ve montaj arayüzü sayesinde, piyasada bulunan geniş bir yelpazedeki servo ve step motorlar ile kolayca entegre edilebilir. Bu da sistem tasarımında esneklik ve hızlı devreye alma imkanı sunar.

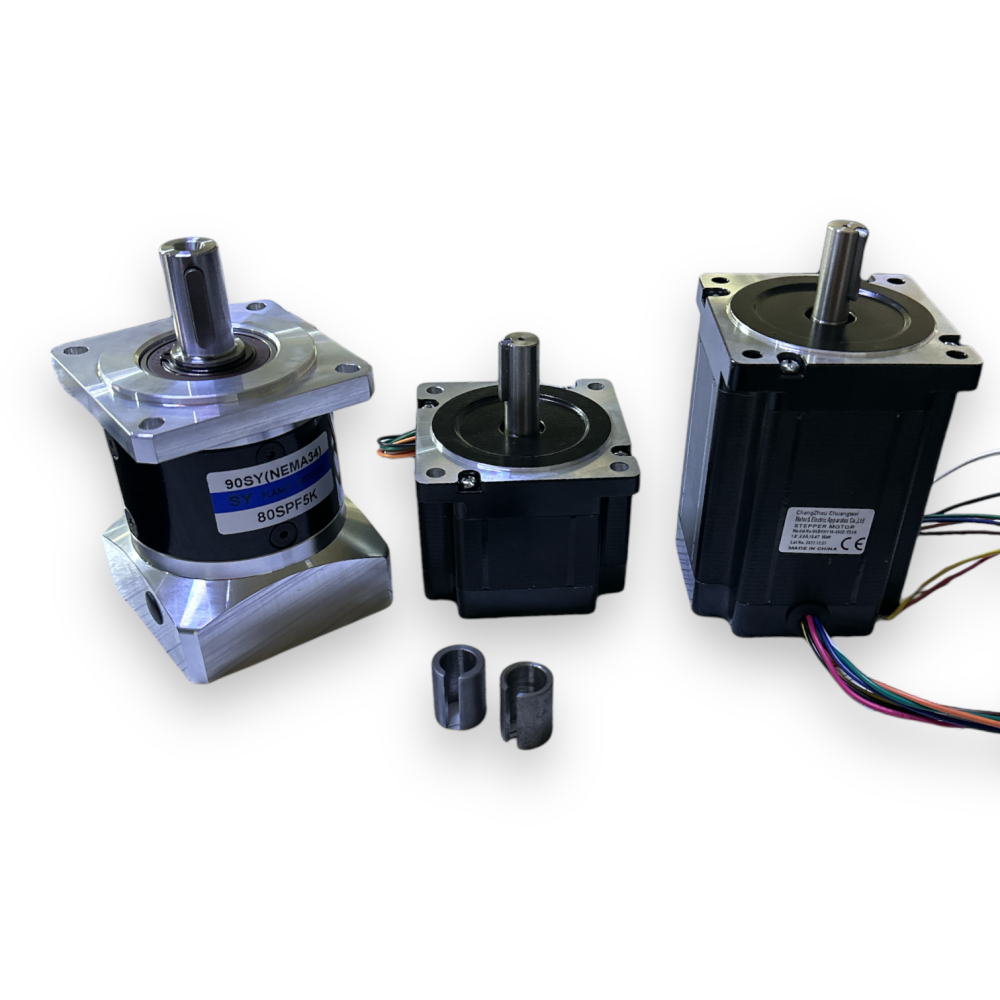

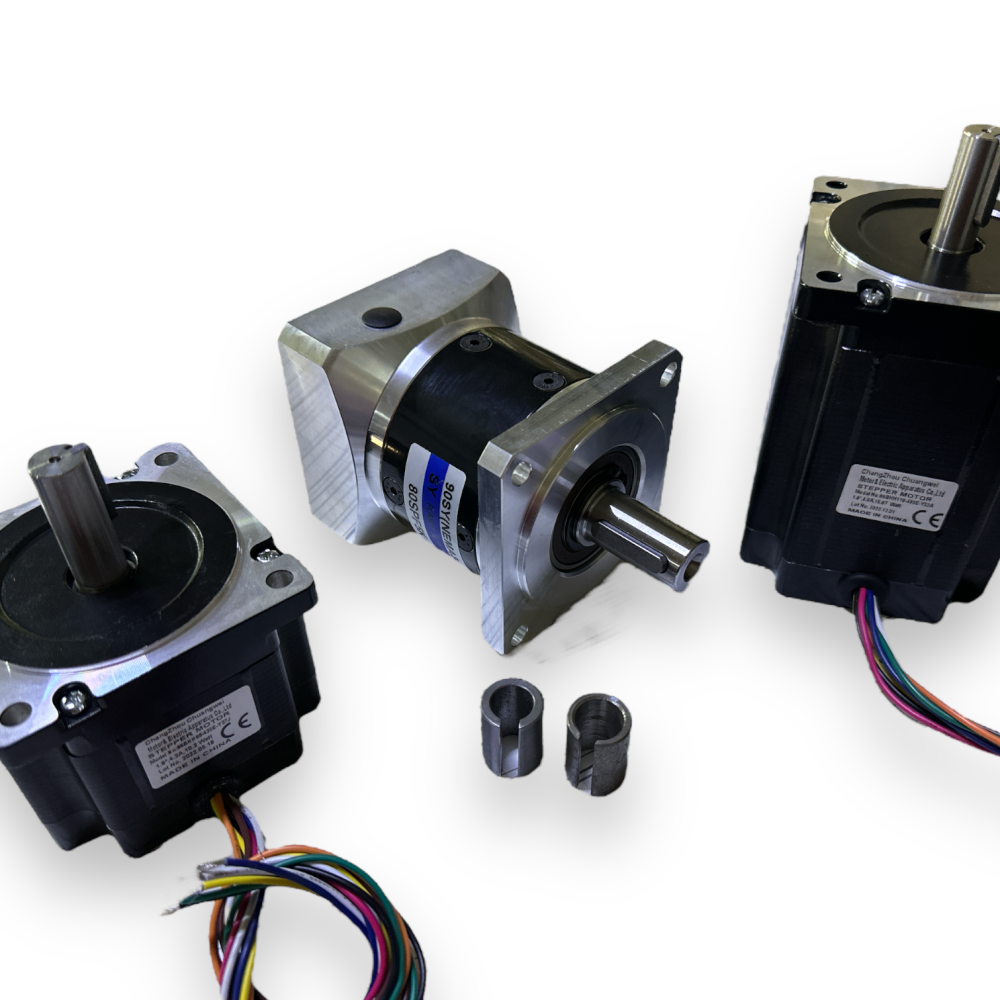

Evet, bu redüktör Mermak CNC'nin sunduğu tüm Nema 34 step motorlar ile (4.5 Nm, 6 Nm, 8.5 Nm, 12 Nm gibi) tam uyumludur. Bağlantı arayüzü, Nema 34 standartlarına uygun olarak tasarlanmıştır.
1/5 redüksiyon oranı, motorun çıkış torkunu teorik olarak 5 katına çıkarırken, motorun dönüş hızını 5 kat düşürür. Bu özellik, daha yüksek yükleri daha kontrollü ve düşük hızlarda hareket ettirmek için idealdir.
Planet redüktörler genellikle düşük boşluk (backlash) değerleriyle bilinir. Bu redüktör de hassas pozisyonlama gerektiren CNC makineleri, robotik kollar ve otomasyon sistemleri için uygun, kabul edilebilir bir boşluk değerine sahiptir. Detaylı boşluk değeri için teknik çizimlere başvurabilirsiniz.

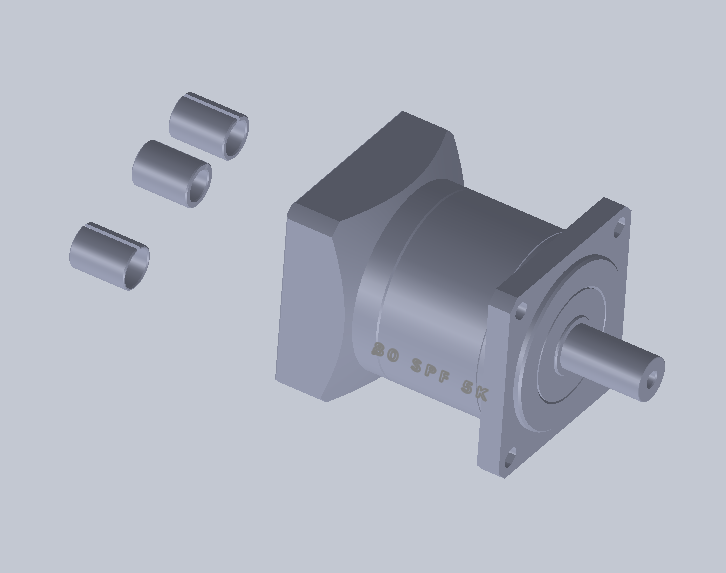

Redüktör, Nema 34 motorlara doğrudan ve kolayca monte edilebilecek şekilde tasarlanmıştır. Genellikle ek bir montaj aparatı gerektirmez, ancak doğru hizalama ve cıvata sıkılığı tork anahtarı ile yapılmalıdır. Katı modelini indirerek montaj detaylarını inceleyebilirsiniz.
Planet redüktörlerin normal çalışma sıcaklığı ortam sıcaklığına ve yük altında oluşan kayıplara bağlı olarak değişir. Genellikle 60-80°C arası kabul edilebilir. Eğer redüktör aşırı ısınıyorsa (90°C üzeri), yükü kontrol etmeli, motorun ve redüktörün doğru boyutlandırıldığından emin olmalı veya montajda sürtünme olup olmadığını kontrol etmelisiniz.
Bu tip planet redüktörler genellikle "ömür boyu yağlı" olarak tasarlanır ve normal çalışma koşullarında özel bir periyodik bakım veya harici yağlama gerektirmez. İçindeki yağlayıcı, redüktörün ömrü boyunca yeterli olacak şekilde kapatılmıştır.

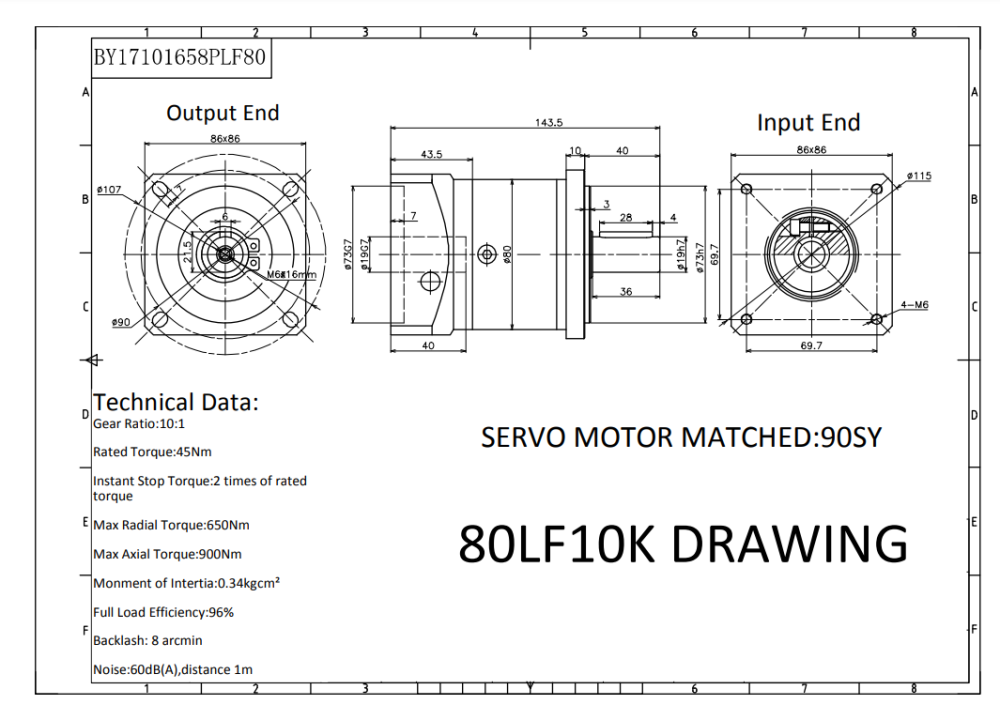

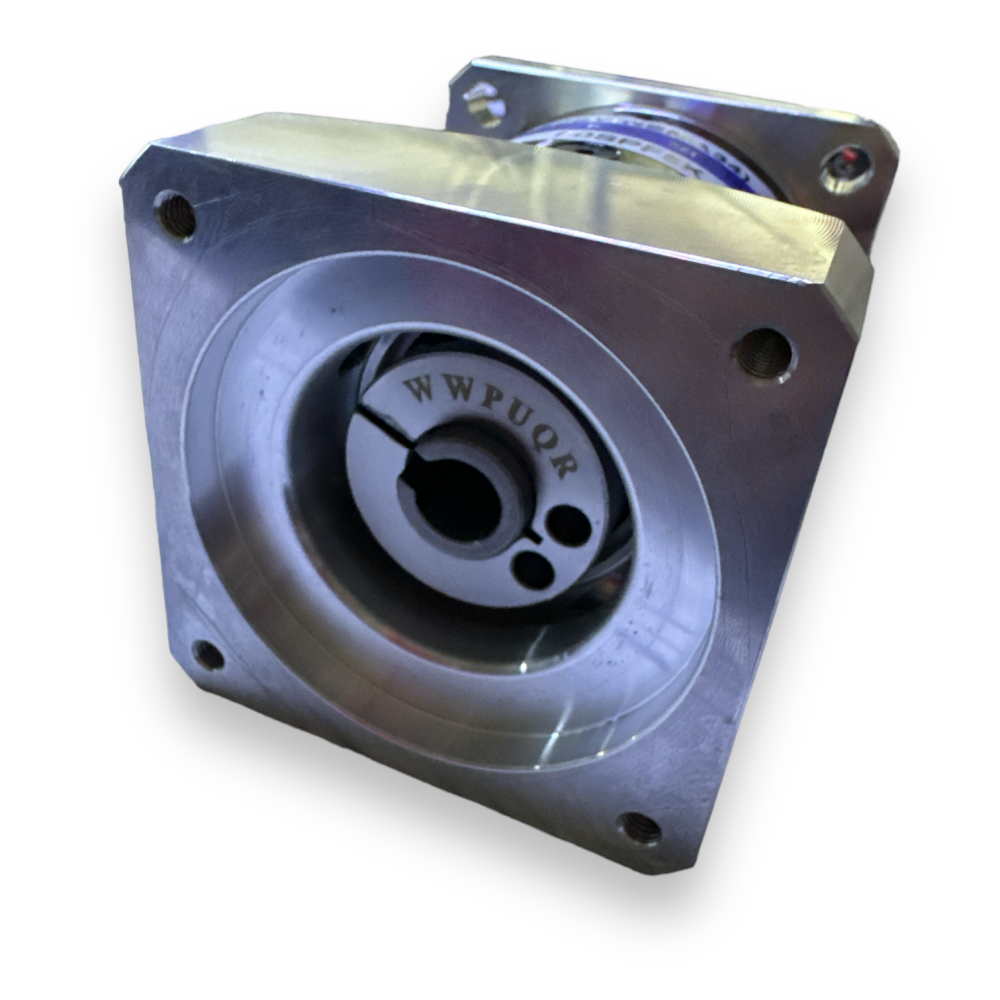

Giriş şaftı motor miline uygun (Nema 34 motorlar için standart ölçüde) ve çıkış şaftı da yük bağlantısı için standart ölçülerdedir. Hassas ölçüler ve anahtar yuvası detayları için ürünün teknik çizimlerini veya "Katı Model İndir" linkindeki CAD dosyasını incelemeniz gerekmektedir.
Nema 34 12 Nm step motor ile 1/5 oranlı bu redüktörü kullandığınızda, teorik olarak çıkış torkunuz 12 Nm * 5 = 60 Nm civarında olacaktır (redüktörün verimlilik kaybı ihmal edilirse).
Planet redüktörler kompakt yapılarıyla bilinirler. Nema 34 motorlarla uyumlu bu redüktör de, motorun arkasına takılarak minimum yer kaplayacak şekilde tasarlanmıştır. Kesin ağırlık ve boyutlar için ürünün teknik özelliklerini veya Katı Modelini indirmelisiniz.
Planet redüktörler, iç yapılarından dolayı çoğu montaj pozisyonunda (dikey, yatay, açılı) sorunsuz çalışabilirler. Performans üzerinde belirgin bir fark yaratmaz, ancak aşırı titreşimli veya şoklu uygulamalarda montaj sağlamlığına dikkat edilmelidir.
Mermak CNC, bu redüktör için standart garanti koşulları sunmaktadır. Garanti, üretim hatalarına ve malzeme kusurlarına karşı koruma sağlar. Kullanım hatası, yanlış montaj veya aşırı yükten kaynaklanan arızalar genellikle garanti kapsamı dışındadır. Kesin garanti koşulları için lütfen Mermak CNC ile iletişime geçin.
Evet, Mermak CNC olarak sattığımız ürünlerin arkasındayız. Redüktörünüzde bir arıza meydana gelirse, teknik servisimizle iletişime geçerek yedek parça temini veya profesyonel tamir hizmeti alabilirsiniz. Stok durumuna göre en hızlı şekilde yardımcı olunacaktır.
Ürünün adında "Nema 34 Servo ve Step Motor Planet Redüktörü" geçtiği gibi, evet, Nema 34 boyutundaki servo motorlarla da uyumludur. Motorun mekanik arayüzünün Nema 34 standardına uygun olması yeterlidir.
Redüktör, Nema 34 boyutundaki motorlar için tasarlanmış olup, özellikle 4.5 Nm'den 12 Nm'ye kadar olan motorların tork çıkışını sorunsuz bir şekilde işleyebilir. Ancak motor torku redüktörün nominal giriş torkunu sürekli olarak aşarsa, redüktörün ömrü kısalabilir veya hasar görebilir. Detaylı teknik veri sayfasında maksimum giriş torku belirtilmiştir.
