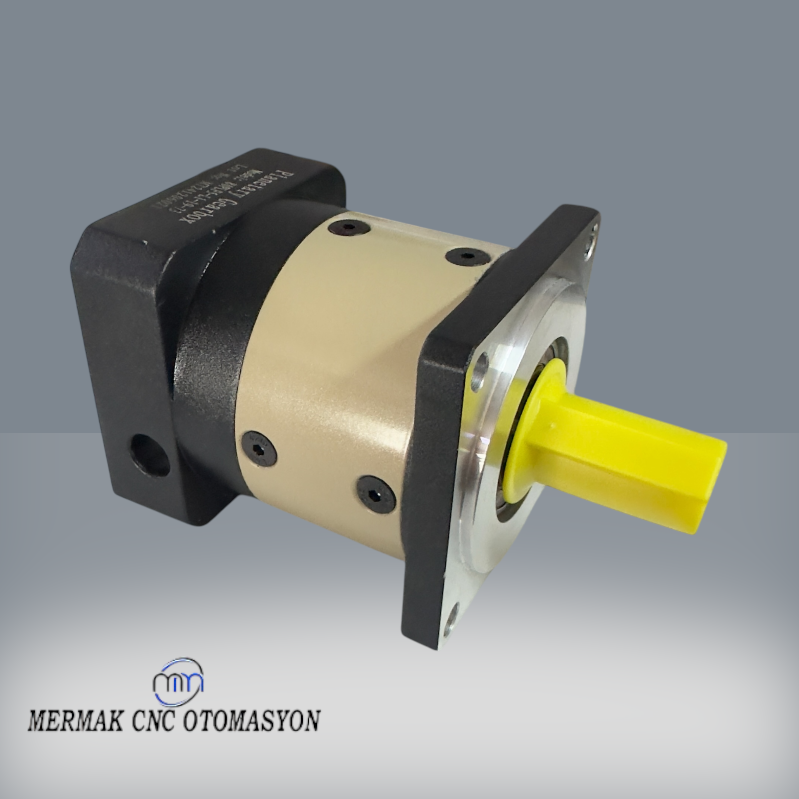

80PLF10 Planet Redüktör, endüstriyel otomasyon sistemlerinde hassas hareket kontrolü, yüksek tork aktarımı ve üstün konumlandırma doğruluğu gerektiren uygulamalar için özel olarak tasarlanmış, performansı optimize edilmiş bir güç aktarım bileşenidir. Kompakt yapısına rağmen, gelişmiş planet dişli mekanizması sayesinde yüksek radyal ve aksiyel yük kapasitesi sunar. Bu redüktör, servo ve step motorlardan gelen yüksek hızlı, düşük torklu hareketi, sistemin ihtiyacı olan düşük hızlı, yüksek torklu ve minimum boşluklu (backlash) bir çıkışa dönüştürerek makinelerin verimliliğini ve hassasiyetini artırır.
Bu model, özellikle NEMA34 standartlarındaki motorlarla tam uyumluluk sağlayarak geniş bir entegrasyon esnekliği sunar. Giriş milinin Ø19 mm olması ve kutu içeriğinde Ø14 mm mil çapına adapte olabilen bir redüktör burcu bulunması, farklı motor mil çaplarına sahip sistemlerde kolayca adaptasyon imkanı tanır. 1:10 redüksiyon oranı, yüksek hız düşürümü ve tork artışı gerektiren uygulamalarda ideal bir çözüm sunarken, optimize edilmiş dişli tasarımı ve hassas üretim teknikleri sayesinde uzun ömürlü ve düşük gürültülü bir çalışma performansı garanti eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu redüktör, CNC routerlar, işleme merkezleri, lazer kesim makineleri ve endüstriyel robot kollarında hassas eksen hareketleri, takım değiştiriciler ve malzeme besleme ünitelerinde yüksek tork ve konumlandırma doğruluğu sağlar. Düşük boşluk özelliği, tekrar edilebilir işlem kalitesi için kritik öneme sahiptir.
Konveyör bantları, etiketleme makineleri, doldurma ve kapama sistemleri, paletleme robotları gibi otomasyon uygulamalarında dinamik ve hızlı hareket kontrolü gerektiren noktalarda güvenilir ve verimli bir güç aktarımı sunar. Yüksek verimlilik, enerji maliyetlerini optimize eder.
Planet dişli sisteminin optimize edilmiş tasarımı sayesinde minimum enerji kaybı ile yüksek verimlilik sağlayarak işletme maliyetlerini düşürür, daha az ısı üretir ve sürdürülebilir üretime katkıda bulunur.
Yüksek kaliteli alaşımlı çelik dişliler, hassas işçilik, optimize edilmiş yağlama ve IP54 koruma sınıfı ile üretilen bu redüktör, ağır endüstriyel koşullarda dahi uzun yıllar sorunsuz ve minimum bakım gerektirmeden çalışacak şekilde tasarlanmıştır.
NEMA34 standartlarına uygun flanş yapısı ve esnek mil bağlantı seçenekleri (Ø19mm ve Ø14mm burç) sayesinde mevcut sistemlere veya yeni projelere hızlı ve sorunsuz bir şekilde entegre edilebilir, montaj süresini ve maliyetini optimize eder.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Bu redüktör Nema34 motorlar ile tam uyumludur. Özellikle 80x80 mm flanş çapına sahip Nema34 motorlar için tasarlanmıştır. Mil çapı 19mm veya 14mm olan Nema34 motorlarla doğrudan kullanabilirsiniz.

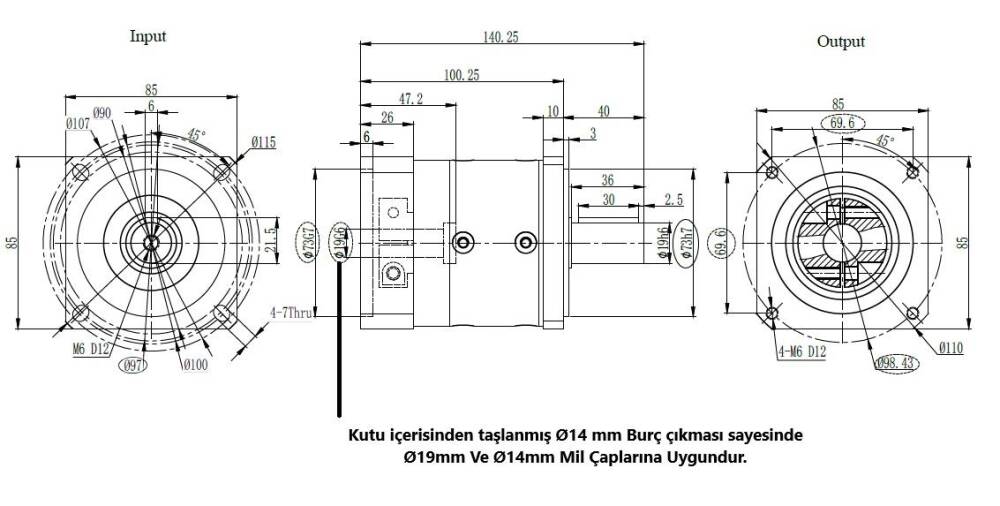

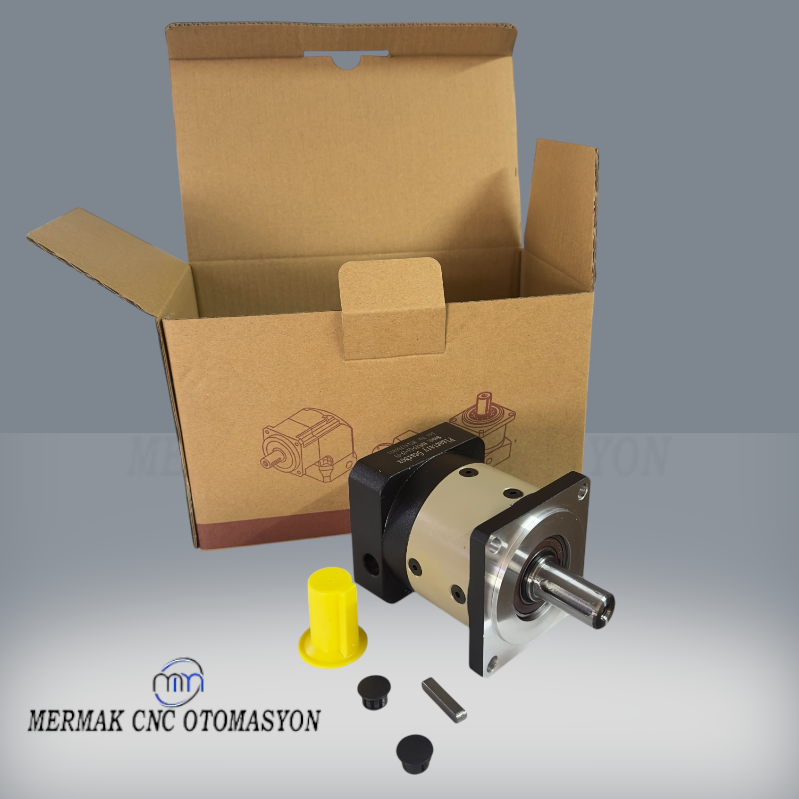

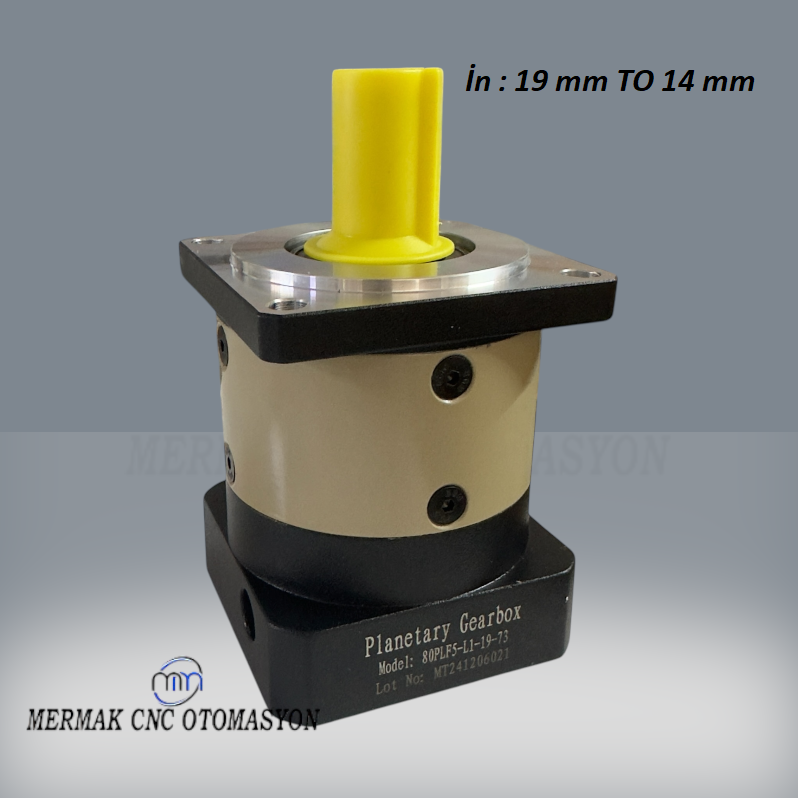

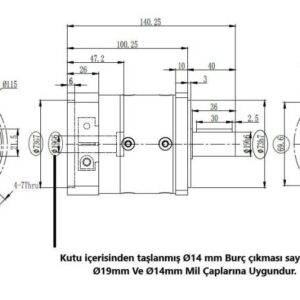

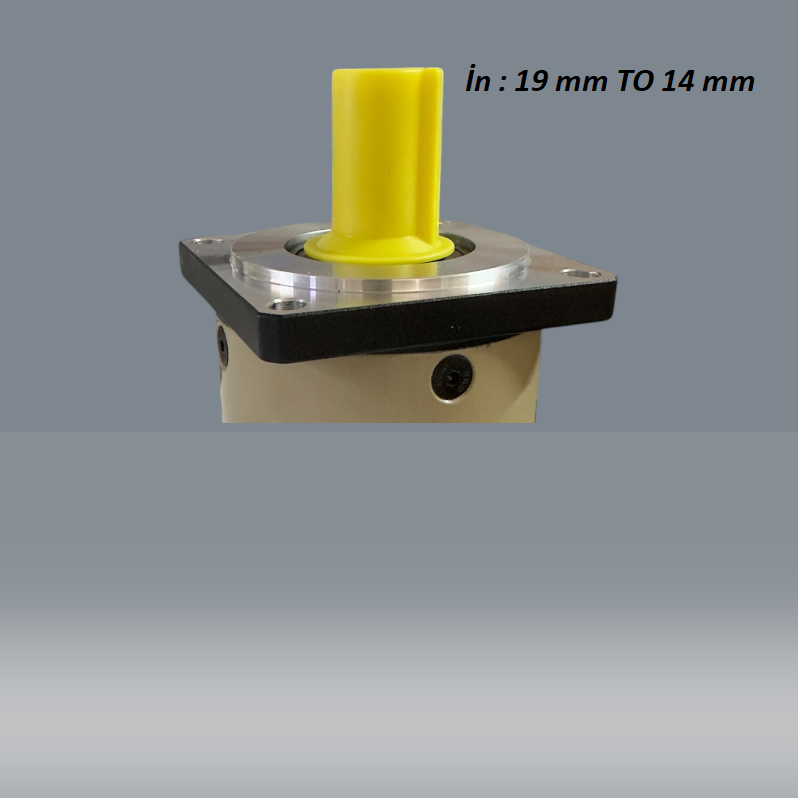

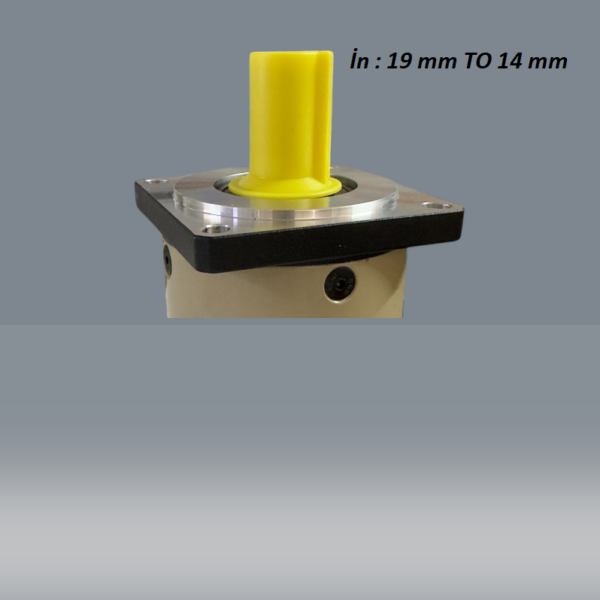

Redüktörün standart giriş mili çapı Ø19 mm'dir ve kutu içerisinden ayrıca Ø14 mm'lik bir yüzük (burç) çıkmaktadır. Eğer motor miliniz bu çaplardan farklıysa, ölçünüze uygun ek bir burç seçimi yaparak kolayca adaptasyon sağlayabilirsiniz.
1/10 oranı, motorunuzun her 10 turunda redüktör çıkış milinin 1 tur döneceği anlamına gelir. Bu sayede motorunuzun torku yaklaşık 10 kat artarken, hızı da 10 kat düşer. Böylece daha yüksek yükleri daha kontrollü bir şekilde hareket ettirebilirsiniz.

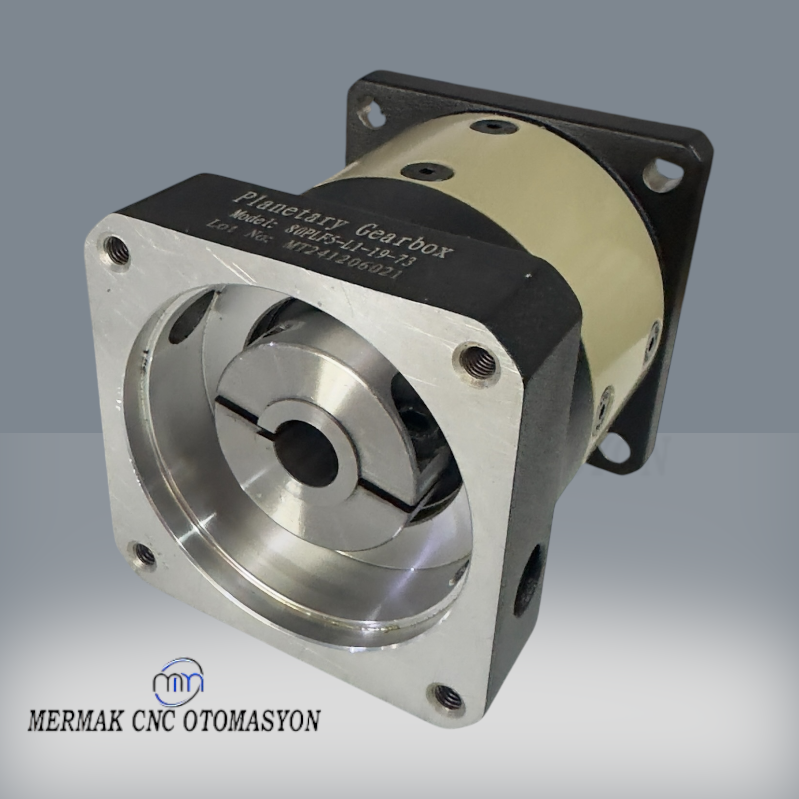

Montajda motor ve redüktör flanşlarının (80x80 mm) tam oturmasına ve mil bağlantısının merkezlenmesine dikkat etmelisiniz. Milin redüktör girişine tam olarak oturduğundan ve sıkıca bağlandığından emin olun. Doğru montaj için ilgili videolu kurulum rehberinden (örn. ytEpWYirdzU) yararlanabilirsiniz.
80PLF10 planet redüktörler, yüksek tork aktarımı için tasarlanmıştır. Tipik olarak düşük boşluk (backlash) değerlerine sahiptirler (genellikle 3-5 arcmin civarı), bu da onları CNC tezgahları veya robotik kollar gibi hassas konumlandırma gerektiren uygulamalar için oldukça uygun kılar. Maksimum tork değeri için ürün teknik dokümanlarına bakınız.
Hafif ısınma normaldir, ancak el yakacak kadar aşırı ısınma, redüktörün kapasite üzerinde yüke maruz kaldığını, yanlış montajı veya içeride bir sürtünme sorununu işaret edebilir. Redüktörün belirtilen maksimum tork ve hız limitleri içinde çalıştığından emin olun, montaj bağlantılarını ve mil hizalamasını kontrol edin.
Planet redüktörler genellikle "ömür boyu yağlı" (fully sealed) olarak tasarlanır ve normal çalışma koşullarında özel bir yağ değişimi gerektirmez. Ancak, contaların durumu ve genel mekanik bütünlük periyodik olarak kontrol edilmelidir. Aşırı kirlilik veya zorlu çalışma ortamlarında daha sık kontrol gerekebilir.
Evet, 80PLF10 planet redüktör, yüksek tork ve hassasiyet gerektiren CNC router, plazma kesim, lazer kesim makineleri ve diğer otomasyon sistemleri gibi endüstriyel uygulamalar için oldukça uygundur. Nema34 motorlarla uyumu, geniş bir kullanım alanı sunar.
Anormal sesler (gıcırtı, vurma, sürtünme) veya titreşimler genellikle hatalı montaj, iç dişli hasarı, rulman aşınması veya aşırı yüklenme belirtisi olabilir. Bu durumda redüktörü durdurup bağlantıları ve mil hizalamasını kontrol etmek, gerekiyorsa Mermak CNC teknik servisine danışmak önemlidir.
Mermak CNC olarak ürünlerimizin arkasındayız. 80PLF10 planet redüktörünüzde üretim kaynaklı bir sorun yaşanması durumunda garanti koşulları çerçevesinde gerekli inceleme ve onarım desteği sunulur. Yedek parça temini ve uzman teknik servisimizle her zaman yanınızdayız.
Teknik sorularınız için Mermak CNC teknik destek ekibimizle doğrudan iletişime geçebilirsiniz. Ürünle ilgili detaylı bilgi ve kurulum videoları (örn. ytEpWYirdzU ID'li video) genellikle web sitemizde veya ürün sayfasında mevcuttur.
80PLF10 redüktör, 80x80mm flanş çapı ve Ø19mm/Ø14mm mil uyumuyla Nema34 motorlar için optimize edilmiştir. Nema23 gibi daha küçük motorlar fiziksel olarak uyumsuz olacaktır ve doğru performansı sağlamayacaktır. Bu redüktörü sadece Nema34 motorlarla kullanmanız önerilir.
