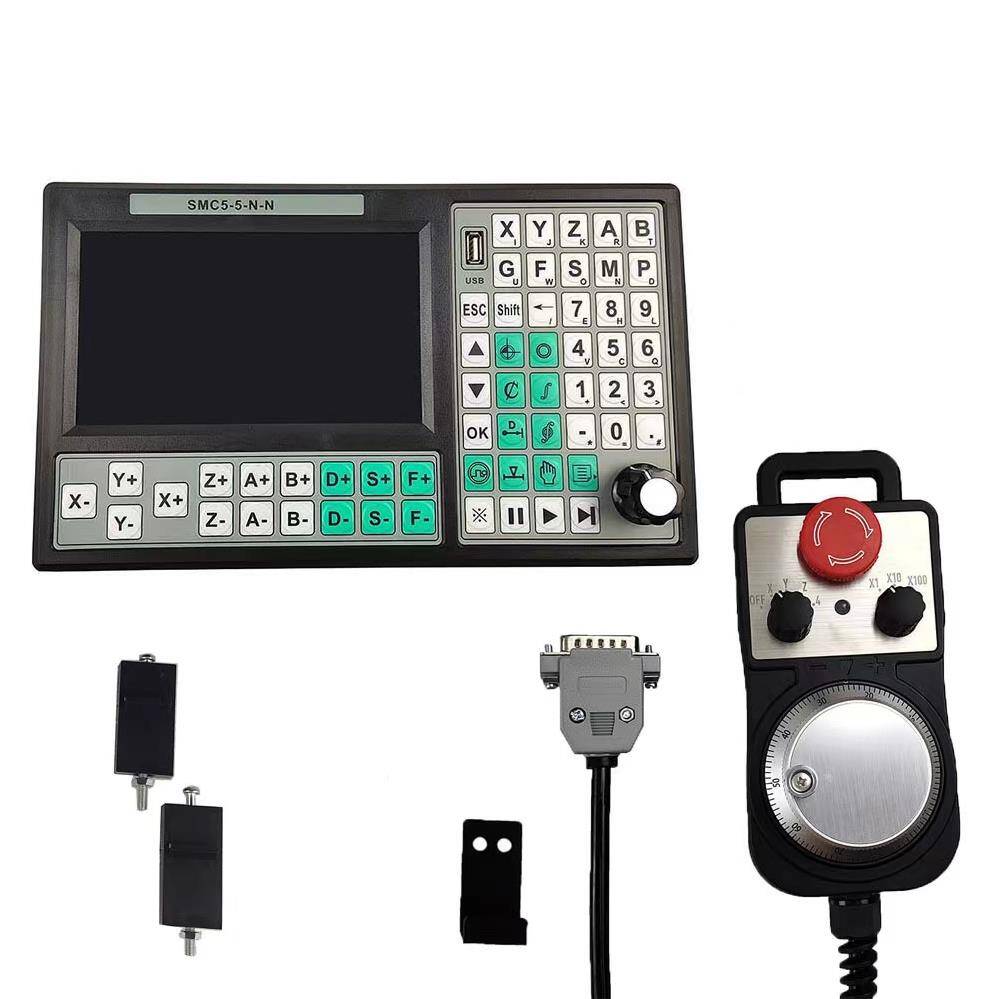

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N - 1

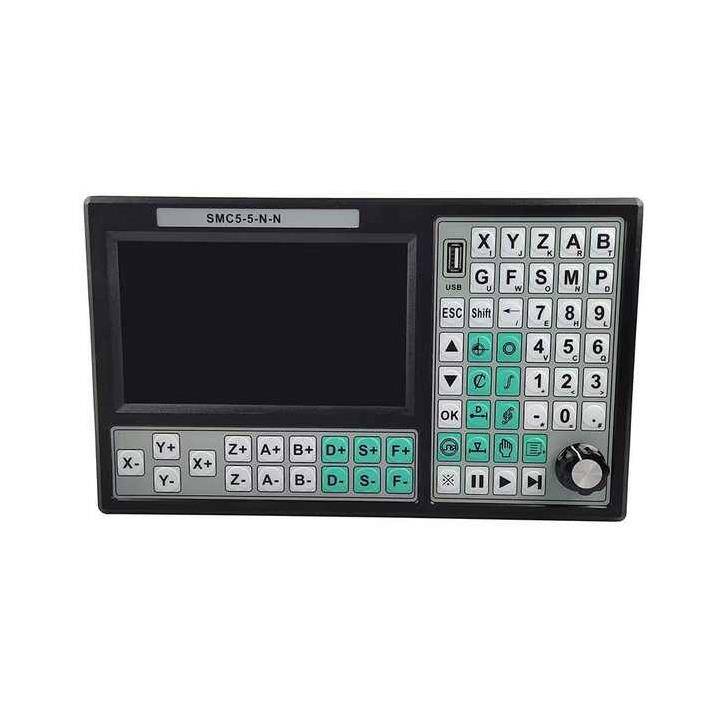

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N - 2

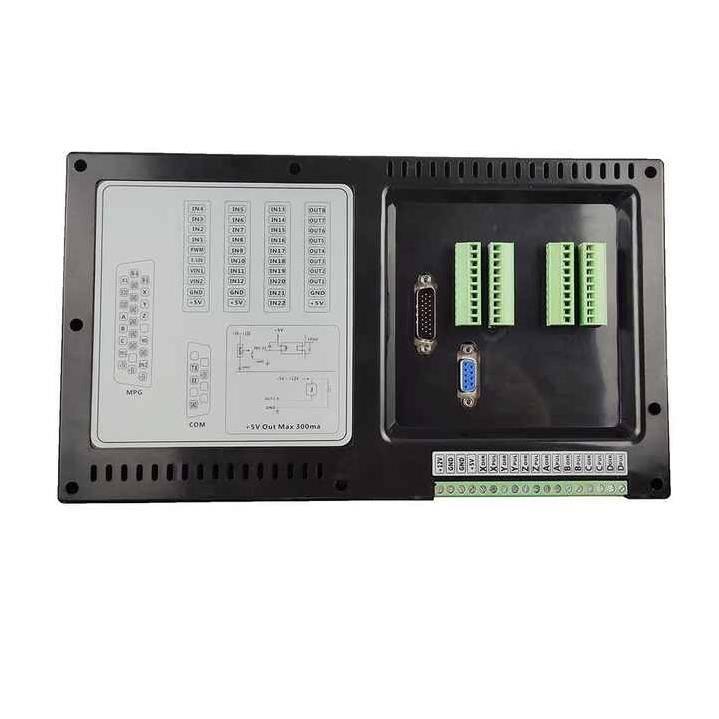

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N - 3

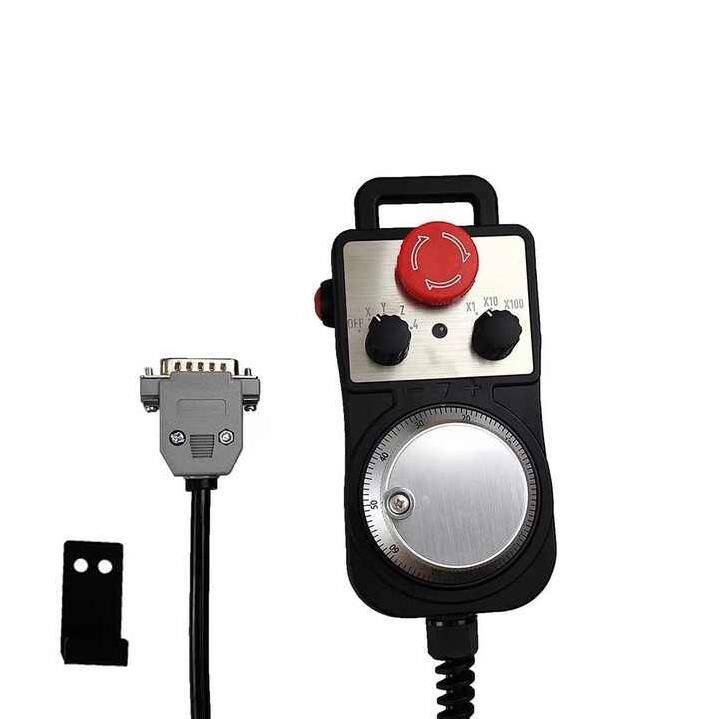

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N - 4

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N

Cnc Kontrol Paneli

Yorum Yap

Yorumlar (23)

Ürün Kodu : SMC5-5-N-N

Stokta 31 Adet Var hesaplanıyor…

49.259,88 TL

%35 İndirim

26.569,90 TL + KDV

31.883,87 TL Kdv Dahil

%35 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

Adet

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Eksen Özelliği

4 Eksen

Marka Cnc Kontrol Paneli

Kategori Cnc Kontrol Paneli

SSS

5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

SMC5-5-N-N 5 Eksen CNC Kontrol Ünitesi, modern CNC makinelerinde mutlak hassasiyet ve operasyonel verimlilik hedeflenerek tasarlanmış, ileri düzey bir offline hareket kontrol çözümüdür. Bu ünite, karmaşık işleme süreçlerinde dahi kusursuz takım yolu takibi ve yüksek hızlı veri işleme kapasitesi sunarak, endüstriyel otomasyon uygulamalarında standartları yeniden tanımlamaktadır. İçerdiği yüksek performanslı 32-bit ARM CPU ve işlevsel FPGA mimarisi sayesinde, gerçek zamanlı kontrol gerektiren uygulamalar için üstün bir temel oluşturur.

Ünitenin entegre 7 inç TFT LCD ekranı, kullanıcı dostu bir arayüz sunarken, geniş dahili ve harici depolama seçenekleri (8G TF kart, 32GB'a kadar genişletilebilir USB desteği) program yönetimi ve veri transferini son derece kolaylaştırır. 16 optik izolasyonlu giriş ve 8 optik izolasyonlu çıkış, çevresel gürültüden etkilenmeden güvenilir sinyal iletimi sağlarken, her eksen için 500KHz'lik darbe çıkış frekansı, en hızlı ve hassas servo/step motorların dahi kontrolünü mümkün kılar. SMC5-5-N-N, özellikle takım ucu izleme (RTCP) ve beş eksenli doğrusal interpolasyon gibi gelişmiş algoritmaları destekleyerek, kalıpçılık, havacılık ve medikal gibi yüksek hassasiyet gerektiren sektörlerde vazgeçilmez bir çözüm konumundadır.

Öne Çıkan Avantajlar

Gelişmiş İşlemci Mimarisi: Yüksek performanslı 32-bit ARM CPU ve işlevsel FPGA kullanımı, hızlı ve kesintisiz veri işleme ile karmaşık CNC programlarının anlık olarak yürütülmesini sağlar. Bu sayede makine hareketleri daha akıcı ve hassas hale gelir.
5 Eksenli Hassas Kontrol: X, Y, Z, A, B eksenlerinde 500KHz'e varan darbe çıkış frekansı ile yüksek hızlı ve mikro-segment sürekli interpolasyon algoritmaları, en karmaşık geometrilerin dahi pürüzsüz ve yüksek doğrulukta işlenmesini garanti eder.
RTCP (Rotational Tool Center Point) Desteği: Bu kritik özellik, takım ucu pozisyonunu, makine eksenlerinin dönme hareketlerinden bağımsız olarak sabit tutar. Özellikle karmaşık 5 eksenli işleme, kalıp imalatı ve türbin kanadı gibi uygulamalarda programlamayı basitleştirir ve işleme hassasiyetini artırır.
Optik İzolasyonlu G/Ç Portları: 16 adet giriş ve 8 adet çıkış portunun optik izolasyonlu yapısı, endüstriyel ortamdaki elektriksel gürültüden kaynaklanabilecek sinyal bozulmalarını engeller. Bu, sistemin genel kararlılığını ve güvenilirliğini artırır.
Entegre El Çarkı ve Geniş Ekran: Kutuya dahil olan harici el çarkı ile manuel kontrol kolaylığı sunarken, 7 inç 800x480 çözünürlüklü TFT LCD ekran, operatöre net ve sezgisel bir kullanım deneyimi sağlar.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.

Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre

Değer / Açıklama

İşlemci

Yüksek performanslı 32-bit ARM CPU ve işlevsel FPGA

Ekran

7 inç TFT LCD ekran, 800x480 piksel çözünürlük

Dahili Bellek

8G TF kart

Harici Bellek Desteği

USB desteği, 32GB'a kadar genişletilebilir

Giriş/Çıkış Portları

16 optik izolasyonlu 10mA giriş, 8 optik izolasyonlu 500mA çıkış

Eksen Kontrolü

5 eksen (X, Y, Z, A, B) kontrolü ve 5 eksenli bağlantılı hareket

Maks. Darbe Çıkış Frekansı

Her eksen için 500KHz

Interpolasyon Algoritmaları

Beş eksenli doğrusal interpolasyon, çoklu mikro segment sürekli interpolasyon

RTCP Fonksiyonu

Rotational Tool Center Point (RTCP) desteği

Manuel Kontrol

Harici el çarkı (handwheel) desteği (hız veya pozisyon modu)

En Küçük Veri Birimi

0.001mm

Maksimum Veri Boyutu

±99999.999mm

Hassasiyet

±2PP (standart doğruluk)

Boyutlar (En x Boy x Derinlik)

297x284x176mm

Güç Kaynağı

12-24V geniş giriş voltaj aralığı

Endüstriyel Uygulama Alanları

CNC Freze ve Router Uygulamaları

SMC5-5-N-N kontrol ünitesi, yüksek hassasiyet ve çok eksenli hareket kabiliyeti gerektiren CNC freze ve router makinelerinde ideal bir çözümdür. Kalıp imalatı, ahşap işleme, metal şekillendirme ve kompozit malzeme kesimi gibi geniş bir yelpazede, karmaşık 3D geometrilerin işlenmesinde üstün performans sunar.

Tornalama ve Hassas İşleme Merkezleri

Ünite, hassas tornalama makineleri ve çok görevli işleme merkezlerinde kullanılabilir. Özellikle 5 eksenli bağlantılı hareket yeteneği sayesinde, tek bağlamada karmaşık parçaların işlenmesine olanak tanır. Bu, havacılık, medikal ve otomotiv sektörlerindeki özel parça üretimi için kritik bir avantaj sağlar.

Operasyonel Avantajlar

Yüksek Verimlilik

Gelişmiş işlemci mimarisi ve RTCP desteği sayesinde, işleme sürelerini optimize eder ve takım değişikliklerini azaltır. Bu, üretim hattındaki genel verimliliği artırarak maliyetleri düşürür.

Uzun Kullanım Ömrü

Endüstriyel sınıf bileşenler ve sağlam yapı, SMC5-5-N-N kontrol ünitesinin zorlu çalışma koşullarına dayanıklılığını artırır. Optik izolasyonlu giriş/çıkış portları, elektriksel parazitlere karşı koruma sağlayarak ürünün kararlı ve uzun ömürlü çalışmasını destekler.

Kolay Entegrasyon

Geniş giriş voltaj aralığı (12-24V) ve standart endüstriyel bağlantı noktaları, ünitenin mevcut CNC sistemlerine ve yeni projelere kolayca entegre edilmesini sağlar. Kullanıcı dostu arayüzü ve program yönetimi özellikleri, devreye alma sürecini hızlandırır.

Mermak CNC olarak, endüstriyel otomasyon çözümlerinde kaliteden ödün vermeyen yaklaşımımızla, SMC5-5-N-N 5 Eksen CNC Kontrol Ünitesi'ni projelerinizin vazgeçilmez bir parçası haline getiriyoruz. Yüksek performans, güvenilirlik ve teknik destek güvencesiyle sunulan bu ürün, üretim süreçlerinizi bir üst seviyeye taşımanız için tasarlanmıştır. Yatırımınızın her aşamasında Mermak mühendislik deneyimi yanınızdadır. Şimdi sipariş verin ve üretimde fark yaratın.

Teknik Özelliklerini Detaylıca Anlatalım .. ! ▼

? SMC5-5-N-N teknik özellikleri
5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N teknik detayları
SMC5-5-N-N giriş çıkış özellikleri
SMC5-5-N-N desteklediği motor tipleri
SMC5-5-N-N bağlantı ve kullanım özellikleri
5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N Teknik Özellikleri

Donanım ve Bağlantı Özellikleri:
- İşlemci: Yüksek performanslı 32-bit ARM CPU ve gelişmiş FPGA mimarisi.
- Ekran: 7 inç TFT LCD, 800x480 piksel çözünürlük ile geniş ve kullanıcı dostu arayüz.
- Bellek: Dahili 8GB TF kart ve harici USB desteği. Bellek kapasitesi 32GB’a kadar artırılabilir.
- Giriş/Çıkış: 16 optik izolasyonlu 10mA giriş ve 8 optik izolasyonlu 500mA çıkış.

Kontrol ve Hareket Özellikleri:
- Eksen Kontrolü: 5 eksen (X, Y, Z, A, B) bağımsız kontrol.
- Maksimum Darbe Çıkış Frekansı: Her eksen için 500KHz, yüksek hassasiyetli hareket imkanı.
- İnterpolasyon: 5 eksenli doğrusal interpolasyon ve mikro segment sürekli interpolasyon algoritması ile kesintisiz ve pürüzsüz hareket.
- RTCP Desteği: Rotational Tool Center Point (takım ucu izleme) ile karmaşık işleme avantajı.
- Manuel Kontrol: Harici el çarkı (handwheel) ile manuel hareket ve ince ayar.

Kullanım ve Operasyon Özellikleri:
- Minimum Veri Birimi: 0.001mm.
- Maksimum Veri Boyutu: ±99999.999mm.
- Hassasiyet: ±2PP (standart doğruluk).
- Boyutlar: 297x284x176mm.
- Güç Kaynağı: 12-24V geniş giriş voltaj aralığı.
- Program Yönetimi: Program oluşturma, silme, değiştirme, okuma, kaydetme, otomatik işleme ve duraklatma.
- Geniş Depolama: Harici USB ve dahili bellek ile kolay veri transferi ve depolama.
- Kullanıcı Dostu: Kolay parametre ayarları ve anlaşılır menü yapısı.

Kullanım Alanları:
- CNC router, CNC freze, torna ve diğer hassas işleme makinelerinde endüstriyel uygulamalar.
- Yüksek hassasiyet ve hızlı veri işleme gerektiren tüm CNC sistemlerinde.

Ekstra Bilgiler:
- El çarkı (handwheel) kutu içeriğine dahildir.
- 5 eksen bağlantılı hareket kontrolü ile ileri düzey işleme kabiliyeti sunar.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz. Teknik sorularınız için her zaman destek alabilirsiniz.

Kaç Adet Giriş Kaç Adet Çıkış Bulunuyor ▼

? SMC5-5-N-N giriş çıkış sayısı
SMC5-5-N-N kaç dijital giriş var
SMC5-5-N-N kaç dijital çıkış var
SMC5-5-N-N IO sayısı
SMC5-5-N-N input output
5 Eksen CNC Kontrol Ünitesi SMC5-5-N-N ürününde toplamda 16 adet optik izolasyonlu dijital giriş ve 8 adet optik izolasyonlu dijital çıkış bulunmaktadır. Girişler 10mA seviyesinde, çıkışlar ise 500mA seviyesinde yük anahtarlayabilir. Tüm giriş ve çıkışlar optik izolasyonludur ve endüstriyel uygulamalara uygundur. Bu sayede CNC makinenizde limit switch, acil stop, başlat/durdur, sensör gibi birçok fonksiyonu doğrudan bağlayabilirsiniz. Çıkışlar ise röle, lamba, kontaktör tetikleme gibi amaçlarla kullanılabilir.

Özet:
- 16 adet dijital giriş (optik izolasyonlu, 10mA)
- 8 adet dijital çıkış (optik izolasyonlu, 500mA)

Fiyat ve stok için cnc-marketi.com üzerinden kontrol etmenizi öneririz; ben fiyat ve stok bilgisi üretemem.
