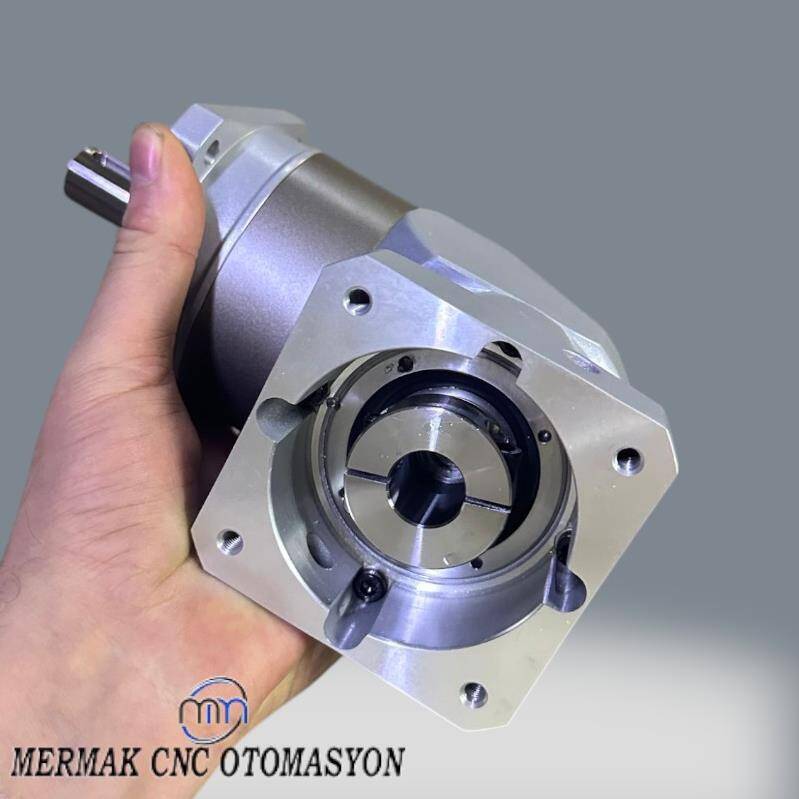

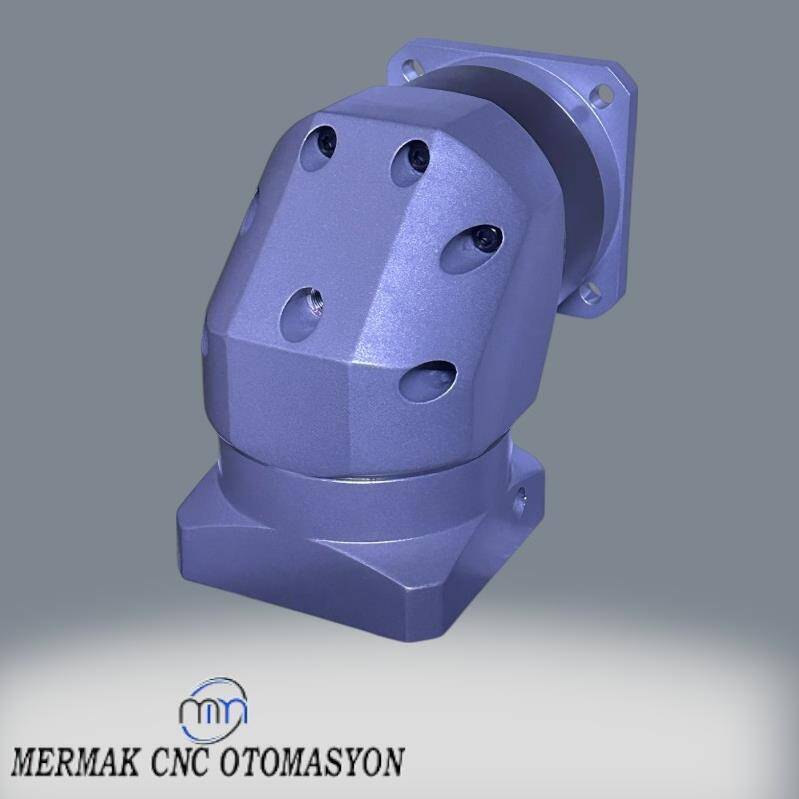

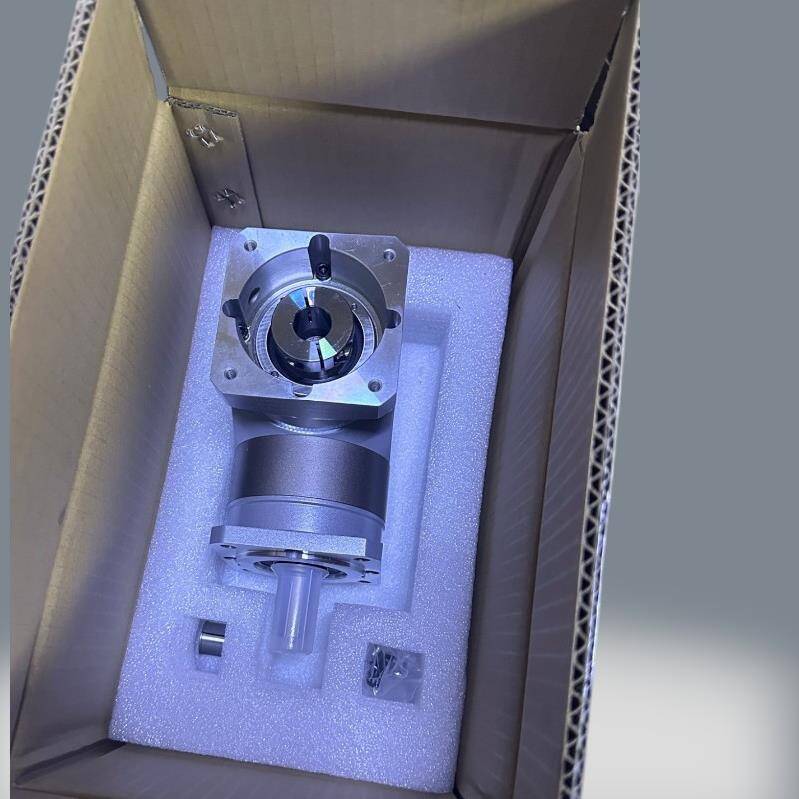

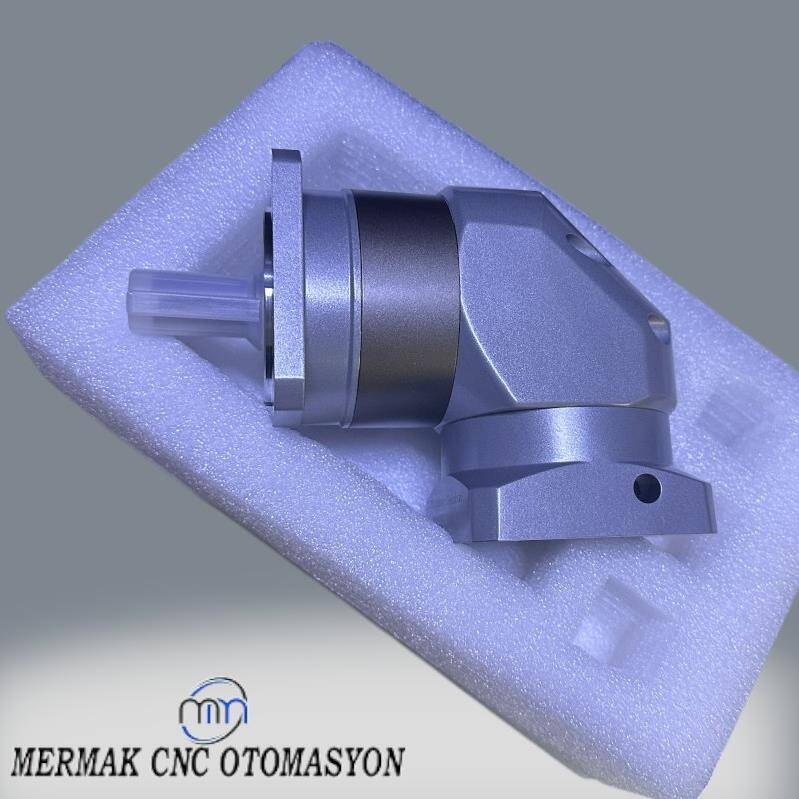

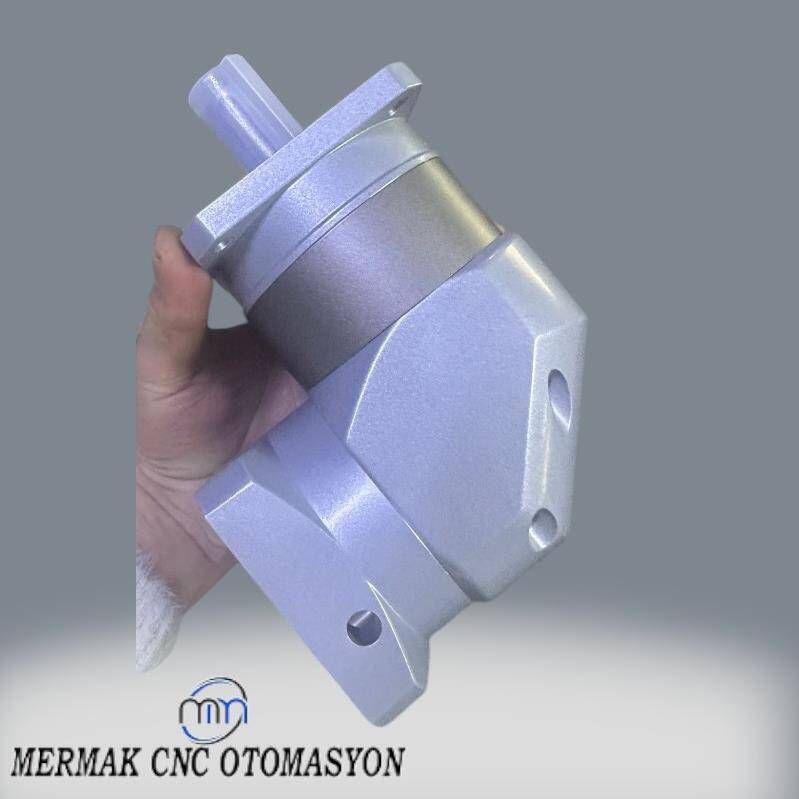

090ZPF10 Planet Redüktör 1/10 Oran - 750W ve 1kW Servo Motor Uyumlu
Mermak CNC Teknoloji Market'in sunduğu 090ZPF10 Planet Redüktör, endüstriyel otomasyon ve CNC sistemlerinde yüksek hassasiyet ve güç aktarımı gerektiren uygulamalar için özel olarak tasarlanmış üst düzey bir mekanik bileşendir. 1/10 redüksiyon oranı sayesinde, bağlandığı servo motorun devrini on kat düşürerek çıkış torkunu önemli ölçüde artırır. Bu özellik, özellikle ağır yüklerin hassas bir şekilde konumlandırılması gereken CNC routerlar, plazma kesim makineleri ve robotik sistemlerde kritik bir rol oynar. 090ZPF10-L1-19-70 model koduyla tanımlanan bu redüktör, 90mm'lik gövde boyutu, L1 seviyesinde yüksek hassasiyeti ve 19mm giriş mili çapı ile 750 Watt'tan 1 kW'a (1000 Watt) kadar olan servo motorlarla mükemmel bir uyum sergiler. Dik açılı tasarımı, makine tasarımlarında yerden tasarruf sağlayarak daha kompakt ve verimli sistemler kurulmasına olanak tanır.
Öne Çıkan Avantajlar
Yüksek Tork ve Hassas Konumlandırma: 1/10 çevrim oranı, düşük devirlerde dahi muazzam bir tork üretimi sağlar. L1 hassasiyet sınıfı sayesinde minimum düzeyde boşluk (backlash) ile çalışarak, CNC eksenlerinde ve robot kollarında mikron seviyesinde pozisyonlama doğruluğu sunar.
Geniş Güç Uyumluluğu: Bu redüktör, piyasada yaygın olarak bulunan 750W ve 1kW gücündeki servo motorlar için optimize edilmiştir. Bu esneklik, farklı kapasitelerdeki projeler için tek bir redüktör modeliyle çözüm üretmenizi sağlar.
Kompakt ve Verimli Dik Açılı Tasarım: 90mm'lik (090 serisi) kompakt gövdesi ve dik açılı (ZPF tipi) yapısı, montaj alanının kısıtlı olduğu makinelerde bile kolay entegrasyon imkanı verir. Bu tasarım, motorun makine şasisine paralel olarak monte edilmesini sağlayarak yerden tasarruf ettirir.
Kolay Montaj ve Uzun Ömür: Standartlaştırılmış 19mm giriş mili ve 70mm'lik motor montaj flanşı sayesinde servo motorlara hızlı ve sorunsuz bir şekilde bağlanır. Yüksek kaliteli malzemelerden üretilen iç dişli mekanizması, ağır çalışma koşullarında bile uzun yıllar boyunca bakım gerektirmeyen bir performans vaat eder.
Teknik Özelliklerin Özeti
Model: 090ZPF10-L1-19-70
Redüksiyon Oranı: 1/10
Gövde Tipi: 90'lık Gövde (90mm Çerçeve Boyutu)
Uyumlu Motor Gücü: 750W - 1000W (1kW) Servo Motorlar
Giriş Şaft Çapı: 19 mm
Hassasiyet Sınıfı: L1 (Yüksek Hassasiyet, Düşük Boşluk)
Yapı: Dik Açılı Planet Dişli Sistemi
Detaylı Teknik Veri Tablosu
ParametreDeğerAçıklamaModel Kodu090ZPF10-L1-19-70Ürünün tüm temel teknik özelliklerini (gövde, oran, hassasiyet, mil) tanımlayan koddur.Redüksiyon Oranı1:10Motorun her 10 turu için redüktör çıkış milinin 1 tur dönmesini sağlar, bu da torku artırır.Uyumlu Motor Gücü750W - 1kWBu güç aralığındaki servo motorların tork ve hız karakteristikleriyle en verimli çalışacak şekilde tasarlanmıştır.Gövde Boyutu90 mm x 90 mmKompakt ve standart bir montaj boyutu sunarak makine şasilerine kolayca entegre edilir.Nominal Çıkış Torku~35 Nm (Motor gücüne bağlı)Sürekli çalışma koşullarında güvenle sağlayabildiği tork değeridir.Boşluk (Backlash)≤ 3 arcmin (L1 Sınıfı)Yüksek hassasiyetli L1 sınıfı sayesinde minimum dişli boşluğu, yön değişimlerinde mükemmel tekrarlanabilirlik sağlar.Maksimum Verimlilik≥ 95%Planet dişli sisteminin optimize edilmiş tasarımı, güç kaybını en aza indirerek motor gücünü verimli bir şekilde çıkışa aktarır.Motor Flanş Uyumluluğu70 mm70mm flanşa sahip servo motorlarla doğrudan ve merkezleme bileziği gerektirmeden montaj imkanı sunar.
Endüstriyel Uygulama Alanları
090ZPF10 planet redüktör, yüksek tork ve hassasiyetin bir arada gerektiği çok sayıda endüstriyel alanda ideal bir çözümdür:
CNC Router ve İşleme Merkezleri: X, Y ve Z eksenlerinde kremayer dişli veya vidalı mil sistemlerinin tahriğinde kullanılır.
Plazma ve Lazer Kesim Makineleri: Portal ve köprü sistemlerinin hızlı ve hassas hareketlerini sağlayarak kesim kalitesini artırır.
Robotik Otomasyon: 6 eksenli robot kollarının eklem noktalarında, ağır yükleri hassas bir şekilde taşımak için kullanılır. Özellikle 1kW'a kadar olan motorlarla uyumu, orta ölçekli robotik uygulamalar için idealdir.
Paketleme ve Etiketleme Makineleri: Ürünlerin doğru pozisyonda durmasını ve hassas bir şekilde işlenmesini gerektiren konveyör ve pozisyonlama sistemlerinde tercih edilir.
Özel Amaçlı Makineler: Montaj hatları, test cihazları ve medikal ekipmanlar gibi yüksek tekrarlanabilirlik gerektiren sistemlerde güvenilir bir performans sunar.
Montaj ve Kullanım Önerileri
Redüktörden maksimum verim almak ve ömrünü uzatmak için montaj sırasında dikkat edilmesi gereken bazı önemli noktalar vardır. Montajdan önce, servo motor milinin ve flanşının temiz olduğundan emin olun. Motor milini redüktör girişine takarken kesinlikle çekiç gibi aletlerle darbe uygulamayın. Montaj cıvatalarını üreticinin belirttiği tork değerlerinde, karşılıklı ve dengeli bir şekilde sıkın. 090ZPF10 modelinin 19mm giriş mili ve 70mm flanş ölçülerinin motorunuzla uyumlu olduğunu tekrar kontrol edin. Sisteminizi çalıştırmadan önce redüktör ve motor bağlantısının eş eksenli olduğundan emin olun; eksen kaçıklığı, titreşime ve erken aşınmaya neden olabilir.
Teknik Uzman Notu
090ZPF10-L1-19-70 planet redüktör, 1/10 oranıyla tork ve hız arasında mükemmel bir denge sunar. Bu oran, ne çok yavaş kalarak üretim hızını düşürür ne de torktan aşırı feragat ederek güç gerektiren işlerde yetersiz kalır. Özellikle 750W ve 1kW servo motorlarla birleştiğinde, orta ve büyük ölçekli CNC makinelerinin eksen hareketleri için ideal bir "tak-çalıştır" çözümü haline gelir. L1 hassasiyet seviyesi, bu redüktörün sadece bir güç aktarım elemanı olmadığını, aynı zamanda sistemin genel pozisyonlama doğruluğunu artıran kritik bir bileşen olduğunu gösterir. Eğer projenizde hem hız hem de yüksek itme kuvveti gerekiyorsa ve kompakt bir tasarıma ihtiyacınız varsa, 090ZPF10 modeli beklentilerinizi fazlasıyla karşılayacaktır.
?
Maksimum Kaldırabileceği Yük Ya Da En Fazla Taşıyabileceği Newton Nedir▼
?
090ZPF10 planet redüktör maksimum taşıma kapasitesi 090ZPF10-L1-19-70 redüktör çıkış torku planet redüktör 1/10 maksimum yük 090ZPF10 redüktör teknik veriler 090ZPF10-L1-19-70 taşıyabileceği maksimum newton 090ZPF10 Planet Redüktör 1/10 (Servo) modeli, 750 watt ve 1 kW servo motorlarla uyumlu, dik açılı planet dişli yapısına sahip bir redüktördür. Maksimum taşıyabileceği yük ve tork değerleri, doğrudan redüktörün çıkış torku ve mekanik dayanımına bağlıdır.
Teknik Özellikler ve Maksimum Taşıma Kapasitesi:
- Maksimum çıkış torku: 35 Nm - Maksimum radyal yük: 600 N - Maksimum eksenel yük: 300 N - Redüksiyon oranı: 1/10 - Gövde: Yüksek mukavemetli alaşım çelik ve alüminyum - Koruma sınıfı: IP65 - Yağlama: Ömür boyu yağlamalı
Kullanımda Dikkat Edilecekler:
- Redüktörün çıkış miline uygulanacak yük, 600 N radyal ve 300 N eksenel yük değerlerini aşmamalıdır. - Çıkış miline doğrudan uygulanan kuvvetler (örneğin kayış, kasnak, dişli vb. ile) bu sınırların altında kalmalıdır. - Redüktörün çıkış torku 35 Nm’yi aşmamalıdır. Daha yüksek tork uygulamalarında redüktörün ömrü kısalır ve arızalanma riski artar. - Montajda hizalama ve mil uyumuna dikkat edilmelidir.
Özetle:
090ZPF10 Planet Redüktör 1/10 (Servo) modeli, maksimum 35 Nm çıkış torku, 600 N radyal yük ve 300 N eksenel yük taşıma kapasitesine sahiptir. Uygulamanızda bu değerleri aşmamanız gerekmektedir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Bu Redüktör Nerelerde Kullanılır Detaylıca Açıkla▼
?
090ZPF10 Planet Redüktör kullanım alanları Planet redüktör nerelerde kullanılır 090ZPF10-L1-19-70 teknik özellikleri servo motor redüktör uygulama alanları planet redüktör kullanım detayları 090ZPF10 Planet Redüktör 1/10 (Servo) ürününün kullanım alanları:
Bu redüktör, özellikle 750 watt ve 1 kW güç aralığındaki servo motorlarla kullanılmak üzere tasarlanmış, dik açılı planet dişli yapısına sahip bir üründür. Endüstriyel otomasyon ve hassas hareket kontrolü gerektiren uygulamalarda tercih edilir. Temel kullanım alanları şunlardır:
- CNC makineleri: Router, freze, plazma ve lazer kesim makinelerinde eksen tahriklerinde kullanılır. Yüksek tork ve hassas pozisyonlama gerektiren eksenlerde idealdir. - Endüstriyel robotik sistemler: Robot kolları ve otomasyon hatlarında, hareketli bileşenlerin hassas ve güçlü şekilde kontrol edilmesi için kullanılır. - Konveyör sistemleri: Yük taşıma, pozisyonlama ve senkron hareket gerektiren konveyör uygulamalarında tercih edilir. - Ambalaj, dolum ve etiketleme makineleri: Hızlı ve hassas hareket gerektiren ambalaj süreçlerinde, ürün transferi ve pozisyonlamada kullanılır. - 3D yazıcılar ve hareketli platformlar: Yüksek hassasiyet ve düşük backlash gerektiren hareketli sistemlerde uygundur. - Otomatik kapı, bariyer ve mekanik tahrik sistemleri: Güçlü ve uzun ömürlü hareket aktarımı gerektiren otomasyon çözümlerinde kullanılır.
Teknik avantajları: - Yüksek tork iletimi ve düşük backlash (boşluk) sayesinde hassas pozisyonlama sağlar. - Uzun ömürlü, bakım gerektirmeyen yapıdadır. - Kompakt ve dik açılı tasarımı sayesinde makine içinde yerden tasarruf sağlar ve eksen değişimi gereken uygulamalarda avantaj sunar. - Düşük gürültü ve yüksek verimlilik ile endüstriyel süreçlerde güvenilir performans sağlar.
Montaj sırasında motor ve redüktör mil uyumuna, hizalamaya ve bağlantı cıvatalarının doğru sıkılmasına dikkat edilmelidir. Yağlama fabrika çıkışlıdır, ek bakım gerektirmez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik sorularınız için detaylı destek alabilirsiniz.
Hassasiyetin Nedir▼
?
090ZPF10 Planet Redüktör hassasiyet 090ZPF10-L1-19-70 backlash 090ZPF10-L1-19-70 doğruluk 090ZPF10-L1-19-70 teknik özellikler 090ZPF10 Planet Redüktör teknik değerler 090ZPF10 Planet Redüktör 1/10 (Servo) modelinin hassasiyet değeri, yani dişli boşluğu (backlash), tipik olarak 5 ark-dakika (arcmin) ve altındadır. Bu, giriş milini sabit tutarken çıkış milinde oluşan serbest hareket miktarının maksimum 0,083 derece veya daha az olduğu anlamına gelir. Düşük backlash sayesinde pozisyonlama hassasiyeti yüksektir ve tekrarlanabilirlik ile hareket doğruluğu artar. Bu ürün, CNC, robotik ve otomasyon gibi hassas hareket gerektiren endüstriyel uygulamalar için uygundur.
Teknik olarak: - Tipik backlash: < 5 arcmin (ark-dakika) - Uygulama: Hassasiyet gerektiren endüstriyel otomasyon, CNC, robotik sistemler - Montajda: Doğru hizalama ve sıkı bağlantı backlash’i minimumda tutar
Daha detaylı teknik veri veya özel backlash değeri için ürün teknik dökümanına veya tedarikçiyle iletişime geçebilirsiniz. Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Hangi Servo Motorları İle Uyumludur▼
?
090ZPF10 planet redüktör hangi servo motorlarla uyumlu 090ZPF10-L1-19-70 servo motor uyumluluğu planet redüktör servo motor bağlantı ölçüleri 090ZPF10 giriş flanşı, mil çapı, bağlantı tipi 0.75 kw 1 kw servo motor redüktör uyumluluğu 090ZPF10 Planet Redüktör 1/10 (Servo) modeli, özellikle 0.75 kW ve 1 kW güç aralığındaki servo motorlarla uyumlu olarak tasarlanmıştır. Bu redüktörün giriş flanşı ve mil ölçüleri, standart 80x80 mm flanş çapına ve 19 mm mil çapına sahip servo motorlarla doğrudan uyumludur.
Uyumlu servo motorlar için temel teknik kriterler: - Motor mil çapı: 19 mm - Flanş ölçüsü: 80x80 mm (motor montaj delik merkezleri yan yana 63,5 mm veya çaprazdan 90 mm olmalıdır) - Güç aralığı: 0.75 kW ve 1 kW servo motorlar
Örnek uyumlu servo motor modelleri: - Single Absolute Servo Motor 0.75 kW - 80LZ750 - LZ100 - Multi Absolute Servo Motor 0.75 kW - 80LZ750 - LZ100 - Servo Motor 0.75 kW - 80LZ-M02430 - LZ3a-20LN - EtherCAT Servo Motor 0.75 kW - SG-AS15AM - Frenli Servo Motor 0.75 kW - SG-15A, SG-AS15BF, SG-AS15AF - Single Absolute Servo Motor 1 kW - 80LZ1000 - LZ100 - Multi Absolute Servo Motor 1 kW - 80LZ1000 - LZ100 - Servo Motor 1 kW - 80LZ-M04025 - LZ3a-30LN - EtherCAT Servo Motor 1.00 kW - SG-AS15AM
Farklı marka veya model servo motorlarınız varsa, motorunuzun mil çapı 19 mm ve flanş ölçüleri yukarıdaki değerlere uyuyorsa bu redüktör ile kullanabilirsiniz. Farklı mil çapları için burç seçimiyle uyum sağlanabilir.
Montajda dikkat edilmesi gerekenler: - Motor mil çapı ve redüktör giriş deliği birebir uyumlu olmalıdır. - Flanş delik merkezleri motorunuzun standardına uygun olmalıdır. - Montaj sırasında motor ve redüktör eksenlerinin tam hizalı olmasına dikkat edilmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik uyumluluk veya montaj ile ilgili başka sorularınız varsa detay verebilirsiniz.
