4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ

? Mach3 kontrol kartı manuel eksen hareketi sürekli gitmiyor
Mach3 manuel jog sürekli hareket ayarı
Mach3 kontrol kartı jog mode, step mode farkı
4-100Khz-Mach3 manuel jog ayarı
Mach3 jog mode continuous ayarı
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ – Manuel jog (ekseni elle hareket ettirme) işlemi sürekli gitmiyorsa, Mach3 yazılımında “Jog Mode” ayarınız “Step” (adım) modunda kalmış olabilir. Sürekli hareket için “Continuous” (sürekli) moda almanız gerekir.

---

Detaylı Açıklama:

Mach3 yazılımında eksenleri manuel olarak hareket ettirmek için “TAB” tuşu ile jog panelini açarsınız. Burada “Jog Mode” iki şekilde çalışır:
- Step (adım/adımlı): Her tuşa bastığınızda eksen sadece belirli bir mesafe kadar gider, sonra durur. Tekrar basınca yine aynı mesafe ilerler.
- Continuous (sürekli): Tuşa bastığınız sürece eksen sürekli hareket eder, bıraktığınızda durur.

Sizin tarifinizde eksen sadece kısa bir mesafe gidiyor ve tekrar basınca tekrar hareket ediyor. Bu, “Step” modunda olduğunuzu gösterir.

Çözüm için:
1. Mach3 ana ekranında veya jog panelinde “Jog Mode” (veya “Mode”) kısmını bulun.
2. “Step” yazıyorsa, üzerine tıklayarak “Continuous” (veya “Cont”) moda geçirin.
3. Artık yön tuşuna bastığınızda eksen sürekli hareket edecektir.

Ek Not:
- “Step” modunda adım boyutunu değiştirmek için “Step Size” değerini ayarlayabilirsiniz.
- Eğer bu ayar görünmüyorsa, Mach3 yazılımınızın güncel ve doğru şekilde kurulu olduğundan emin olun.

Fiyat ve stok için cnc-marketi.com üzerinden kontrol edebilirsiniz, kendim fiyat bilgisi üretemem.

? Mach3 kontrol kartı manuel jog sürekli hareket etmiyor
Mach3 jog mode ayarı
Mach3 manuel hareket tuşuna basınca kesiliyor
4-100Khz-Mach3 manuel jog ayarları
Mach3 step mode continuous mode farkı
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ ile manuel jog sürekli hareket etmiyorsa, Mach3 yazılımında “Jog Mode” ayarınız “Step” (adımlı) modda olabilir. Sürekli hareket için “Continuous” (sürekli) moda almanız gerekir.

---

Detaylı Açıklama:

- Mach3 yazılımında manuel jog (el ile eksen hareketi) iki farklı modda çalışır:
1. Step (Adımlı) Mod: Jog tuşuna her bastığınızda eksen sadece belirli bir adım kadar hareket eder, tuşu basılı tutsanız bile sürekli gitmez. Sizin tarifinizdeki gibi “bastığımda biraz gidiyor, kesiliyor” durumu bu modda olur.
2. Continuous (Sürekli) Mod: Jog tuşuna bastığınız sürece eksen sürekli hareket eder, tuşu bıraktığınızda durur.

- Çözüm için:
1. Mach3 ana ekranında “Jog Mode” veya “Jog Control” bölümünü bulun.
2. Burada genellikle “Step” ve “Cont” (Continuous) seçenekleri olur.
3. “Cont” veya “Continuous” seçeneğini aktif edin.
4. Artık yön tuşuna bastığınızda eksen sürekli hareket edecektir.

- Eğer el çarkı (MPG) ile jog yapıyorsanız, yine Mach3 ayarlarında “Jog Mode” seçimini kontrol edin.

- Kartınızın teknik olarak bu özelliği desteklediğinden emin olun, Mach3 ile tam uyumludur ve sürekli jog modunda çalışabilir.

Fiyat ve stok için cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik destek için her zaman yardımcı olabilirim.

? 4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ avantajları
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ dezavantajları
4-100Khz-Mach3 neden ucuz
Mach3 USB kontrol kartı teknik avantajları
Mach3 USB kontrol kartı teknik dezavantajları
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ – Teknik Avantajları ve Dezavantajları

Avantajları:
- 4 eksene kadar step veya servo motor sürücü bağlanabilir, küçük ve orta ölçekli CNC makineleri için uygundur.
- Maksimum 100 kHz adım darbe frekansı ile çoğu step ve bazı servo motor uygulamalarında yeterli hız sağlar.
- 4 adet genel amaçlı giriş (limit anahtarı, acil durdurma, prob, home gibi fonksiyonlar için) ve 4 adet izole röle çıkışı (mili başlatma, yön, pompa, soğutma gibi cihazlar için) bulunur.
- Otomatik prob desteği, acil stop ve limit anahtarı desteği ile temel CNC güvenlik ve otomasyon fonksiyonlarını destekler.
- Elektronik el çarkı (MPG) bağlanabilir.
- USB bağlantısı sayesinde yeni nesil bilgisayarlarla kolayca kullanılabilir.
- Harici 24V DC güç kaynağı ile izolasyon sağlanır, endüstriyel parazitlere karşı daha kararlı çalışır.
- 0-10V çıkış portu ile spindle-motor" target="_blank" style="color:#fa9900;text-decoration:underline;">spindle motor hız kontrolü yapılabilir.
- Kompakt boyut (8 x 7.7 cm), dar alanlarda montaj kolaylığı sağlar.
- Mach3 yazılımı ile tam uyumlu olup, CNC router, gravür, delme ve frezeleme gibi uygulamalarda kullanılabilir.

Dezavantajları:
- Maksimum 100 kHz darbe frekansı, çok yüksek hızlı veya çok hassas servo uygulamalarında yetersiz kalabilir. (Daha üst segment kartlarda 2000 kHz ve üzeri frekanslar bulunur.)
- Giriş ve çıkış sayısı temel düzeydedir, daha fazla IO ihtiyacı olan gelişmiş projelerde sınırlı kalabilir.
- Sadece Mach3 yazılımı ile uyumludur, Mach4 veya diğer CNC yazılımları ile kullanılamaz.
- Endüstriyel seviyede uzun süreli, yüksek titreşimli veya çok yoğun parazitli ortamlarda, daha üst segment endüstriyel kartlara göre koruma ve dayanıklılık seviyesi sınırlı olabilir.
- Alüminyum kasa, ekstra EMI koruması veya soğutma gibi özellikler yoktur (bazı üst model kartlarda bulunur).
- Gelişmiş güvenlik, hata kaydı, otomasyon protokolleri (Ethernet, Modbus vb.) desteği yoktur.

Neden Ucuz?
- Temel giriş/çıkış ve frekans kapasitesi sunar, gelişmiş endüstriyel fonksiyonlar veya ek güvenlik/koruma devreleri içermez.
- Sadece Mach3 yazılımı ile uyumludur, çoklu yazılım desteği veya ileri seviye protokol desteği yoktur.
- Kompakt ve basit tasarım, üretim maliyetini düşürür.
- Ekstra metal kasa, yüksek kaliteli röle, çoklu IO genişleme gibi maliyet artırıcı donanımlar bulunmaz.
- Hedef kitlesi hobi, küçük ve orta ölçekli atölyeler olduğu için fiyat/performans odaklıdır.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz, ben fiyat veya stok bilgisi veremem. Teknik kullanım ve uygulama detayları için ayrıca destek alabilirsiniz.

? 4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ giriş çıkış sayısı ve teknik özellikleri
4-100Khz-Mach3 giriş çıkış
4 Eksen Mach3 kontrol kartı endüstriyel kullanım
4 Eksen Mach3 kontrol kartı teknik özellikler
4 Eksen Mach3 kontrol kartı endüstriyel uygunluk

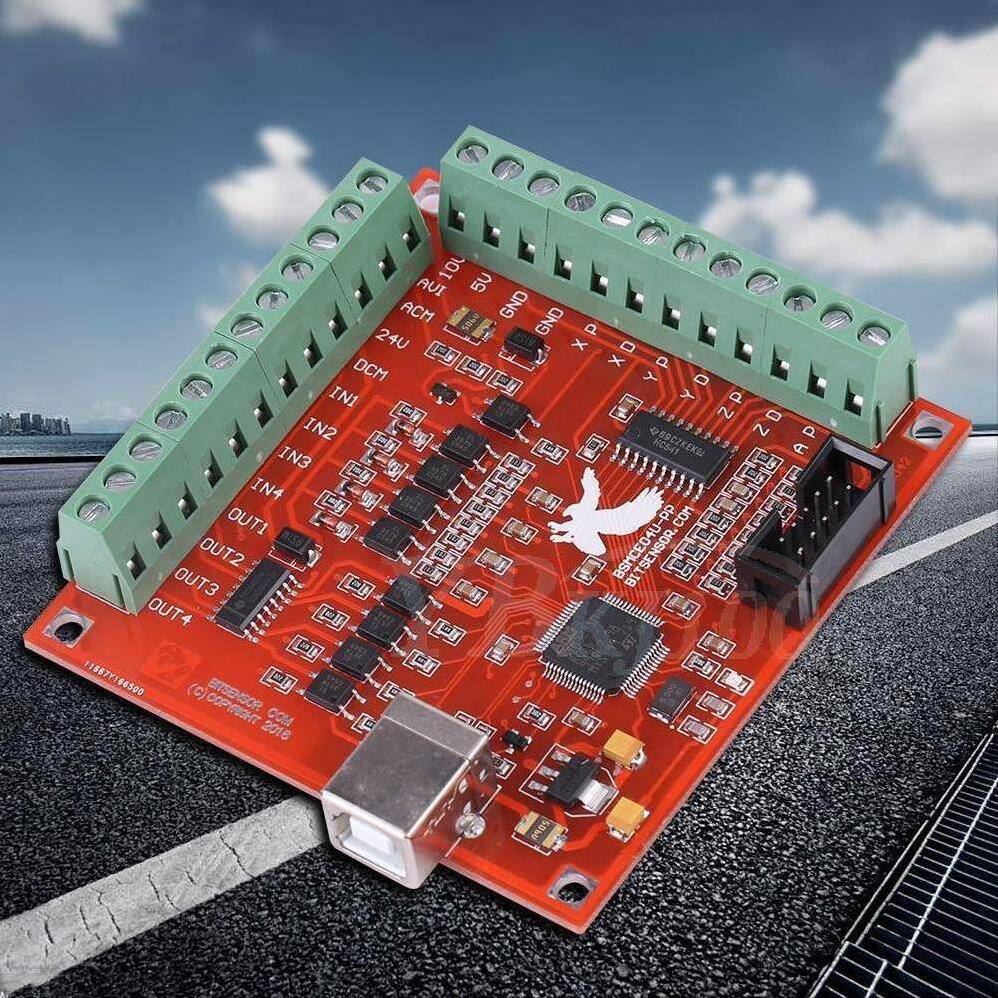

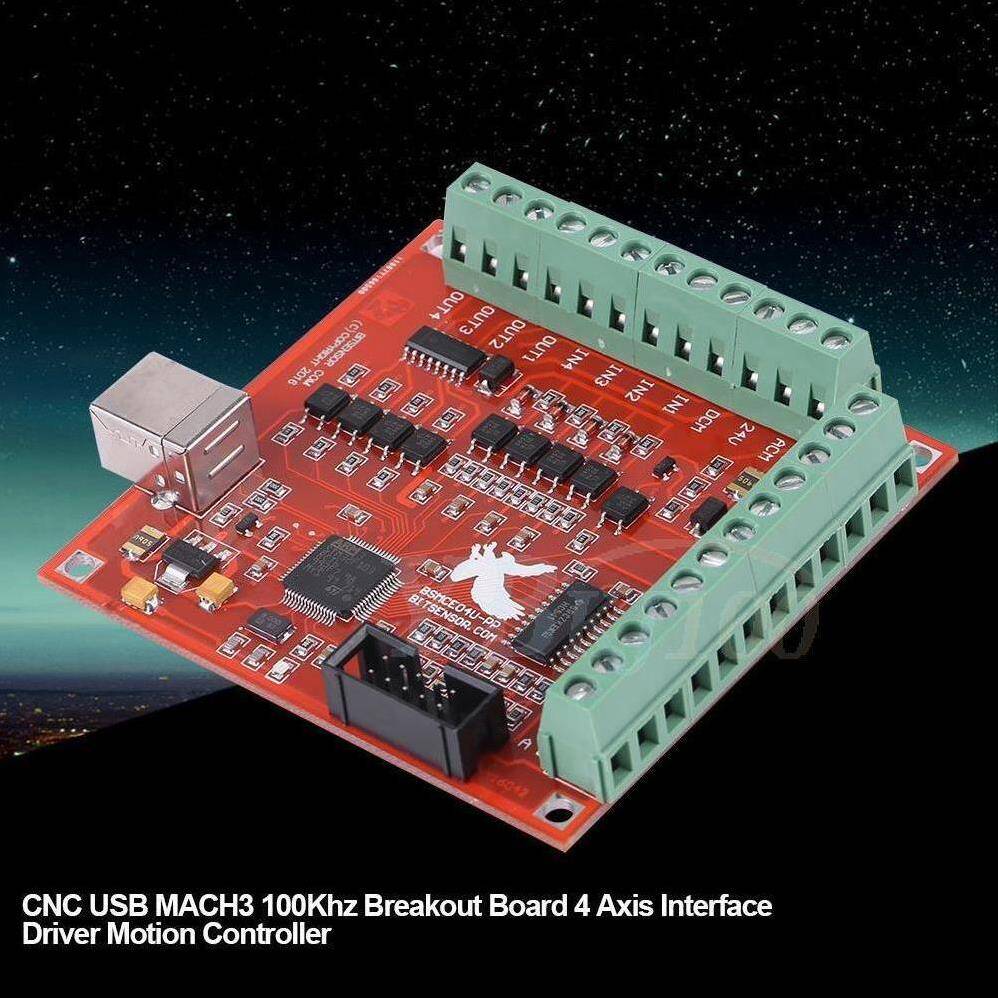

Cihaz: 4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ

Giriş ve Çıkış Sayısı:
- 4 adet genel amaçlı giriş (limit anahtarı, acil durdurma, prob, home ve diğer cihazlar için kullanılabilir)
- 4 adet genel amaçlı izole röle sürücü çıkış arayüzü (mili başlatma, ileri/geri yön, pompa, soğutma vb. cihazlar için kullanılabilir)

Temel Teknik Özellikler:
- 4 eksen step veya servo motor sürücü bağlanabilir
- Maksimum adım darbe frekansı: 100 kHz
- Otomatik prob aracı desteği
- Acil durdurma (emergency stop) girişi desteği
- Limit anahtarı desteği
- Elektronik el çarkı (MPG) bağlanabilir
- USB ve harici port izoleli, harici 24V DC güç kaynağı ile çalışır (daha kararlı sistem için)
- 0-10V çıkış portu ile spindle-motor" target="_blank" style="color:#fa9900;text-decoration:underline;">spindle motor hız kontrolü (Mach3 yazılımı üzerinden)
- 1 adet durum LED’i (bağlantı durumunu gösterir)

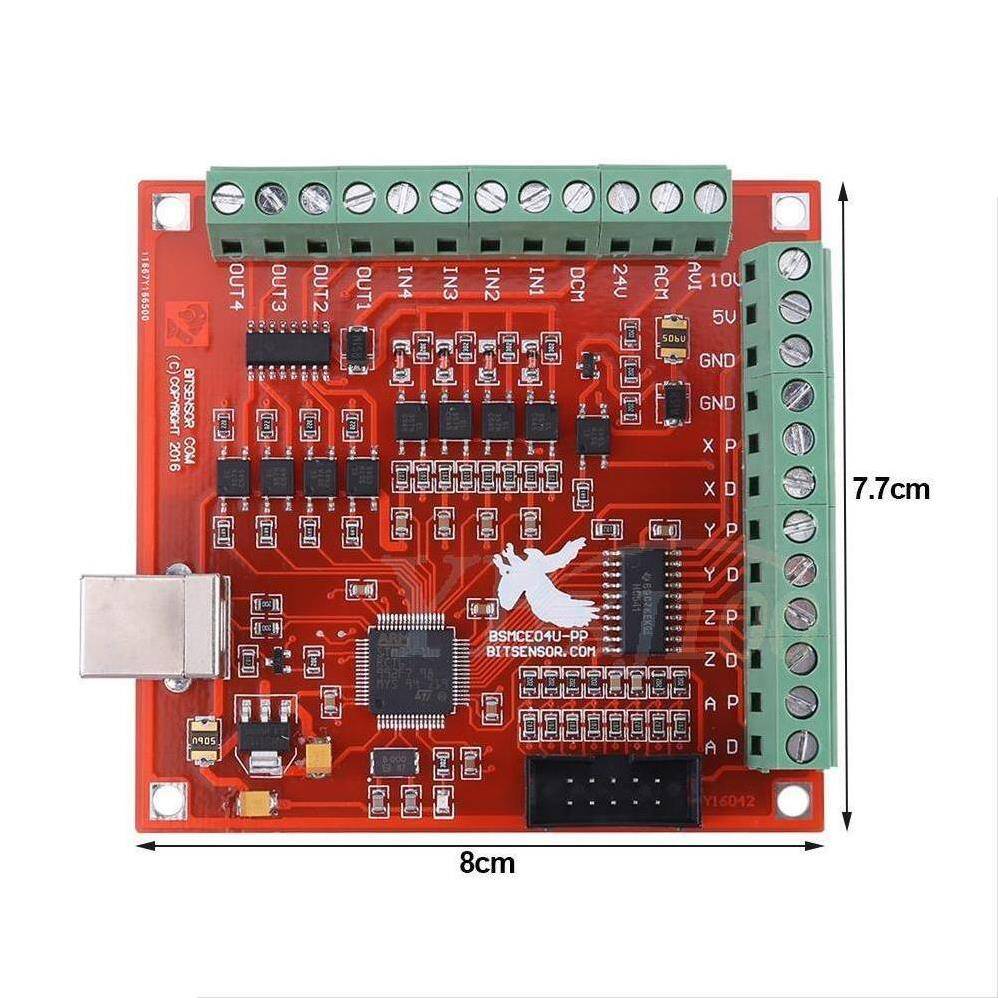

- Boyut: 8 x 7.7 cm

Endüstriyel Kullanım Uygunluğu:
- Harici 24V DC güç kaynağı ile izolasyon sağlanır, endüstriyel parazitlere karşı daha kararlı çalışır.
- 4 izole röle çıkışı ile endüstriyel cihazların kontrolü mümkündür.
- Limit ve acil stop girişleri endüstriyel güvenlik standartlarına uygundur.
- Mach3 yazılımı ile uyumlu olup, endüstriyel CNC router, gravür, delme ve frezeleme gibi uygulamalarda kullanılabilir.

Bu kart, küçük ve orta ölçekli CNC makinelerinde endüstriyel amaçlı kullanıma uygundur. Yüksek hızlı, hassas ve güvenli çalışma için gerekli temel giriş/çıkış ve izolasyon özelliklerine sahiptir.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? 4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ teknik özellikleri
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ nerelerde kullanılır
4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ nasıl çalışır
Mach3 kontrol kartı genel teknik özellikler
Mach3 kontrol kartı kullanım alanları ve çalışma prensibi


---

### Teknik Özellikler

- Eksen Desteği: 4 eksene kadar bağlantı (aynı anda 4 step motor veya servo sürücü bağlanabilir)
- Maksimum Adım Darbe Frekansı: 100 kHz (step/servo motorlar için uygundur)
- Giriş/Çıkışlar:
- 4 adet genel amaçlı giriş (limit anahtarı, acil durdurma, prob, home gibi fonksiyonlar için)
- 4 adet izole röle çıkışı (mili başlatma, ileri/geri yön, pompa, soğutma vb. cihazlar için)
- Otomatik Prob Desteği: Var (takım sıfırlama ve yüzey probu için)
- Acil Durum Girişi: Var
- Limit Anahtarı Desteği: Var
- Elektronik El Çarkı Desteği: Var (manuel hareket için)
- Harici Güç: 24V DC harici güç kaynağı ile çalışır (USB ve harici port izole, sistem kararlılığı için)
- Spindle Hız Kontrolü: 0-10V çıkış portu ile spindle-motor" target="_blank" style="color:#fa9900;text-decoration:underline;">spindle motor hız kontrolü (Mach3 yazılımı üzerinden)
- Durum LED’i: Kart üzerinde bağlantı ve çalışma durumunu gösteren LED
- Boyut: 8 x 7.7 cm
- Bağlantı: USB üzerinden bilgisayar ile haberleşme

---

### Nerelerde Kullanılır?

- CNC Router, CNC Freze, CNC Gravür, CNC Delik Delme Makineleri: Hobi, küçük ve orta ölçekli endüstriyel uygulamalar
- Prototip Üretimi: Kişisel veya Ar-Ge amaçlı CNC sistemleri
- Eğitim Amaçlı CNC Sistemleri: Teknik okullar, üniversiteler, eğitim atölyeleri
- Küçük Seri Üretim: Ahşap, plastik, alüminyum gibi malzemelerin işlenmesi

---

### Nasıl Çalışır?

1. Bağlantı ve Kurulum:
- Kart, bilgisayara USB ile bağlanır.
- Harici 24V DC güç kaynağı ile beslenir.
- Step veya servo motor sürücülerinin STEP/DIR girişleri karta bağlanır.
- Limit anahtarları, acil durdurma, prob gibi girişler ilgili pinlere bağlanır.
- Spindle (mili) için 0-10V çıkış kullanılarak hız kontrolü yapılabilir.
- Röle çıkışları ile pompa, soğutma, spindle gibi cihazlar kontrol edilebilir.

2. Yazılım ve Kontrol:
- Mach3 CNC kontrol yazılımı ile tam uyumludur.
- Mach3 üzerinden eksen hareketleri, spindle kontrolü, giriş/çıkış yönetimi yapılır.
- Kart, Mach3’ten gelen komutları step/servo sürücülere aktarır ve eksenleri hareket ettirir.
- Girişler (limit, acil durdurma, prob) ile makinenin güvenliği ve otomasyonu sağlanır.

3. Çalışma Prensibi:
- Bilgisayardan gelen hareket komutları, USB üzerinden karta iletilir.
- Kart, bu komutları step/servo sürücülere yüksek frekansta darbe (pulse) olarak gönderir.
- Her eksen için ayrı STEP/DIR sinyali üretilir.
- Girişler ve çıkışlar, makinenin güvenli ve otomatik çalışmasını sağlar.

---



Detaylı bağlantı ve Mach3 yazılım ayarları için teknik döküman ve bağlantı şemalarına başvurmanız önerilir. Montaj sırasında harici güç bağlantısına, izolasyona ve doğru pin atamalarına dikkat edilmelidir .
