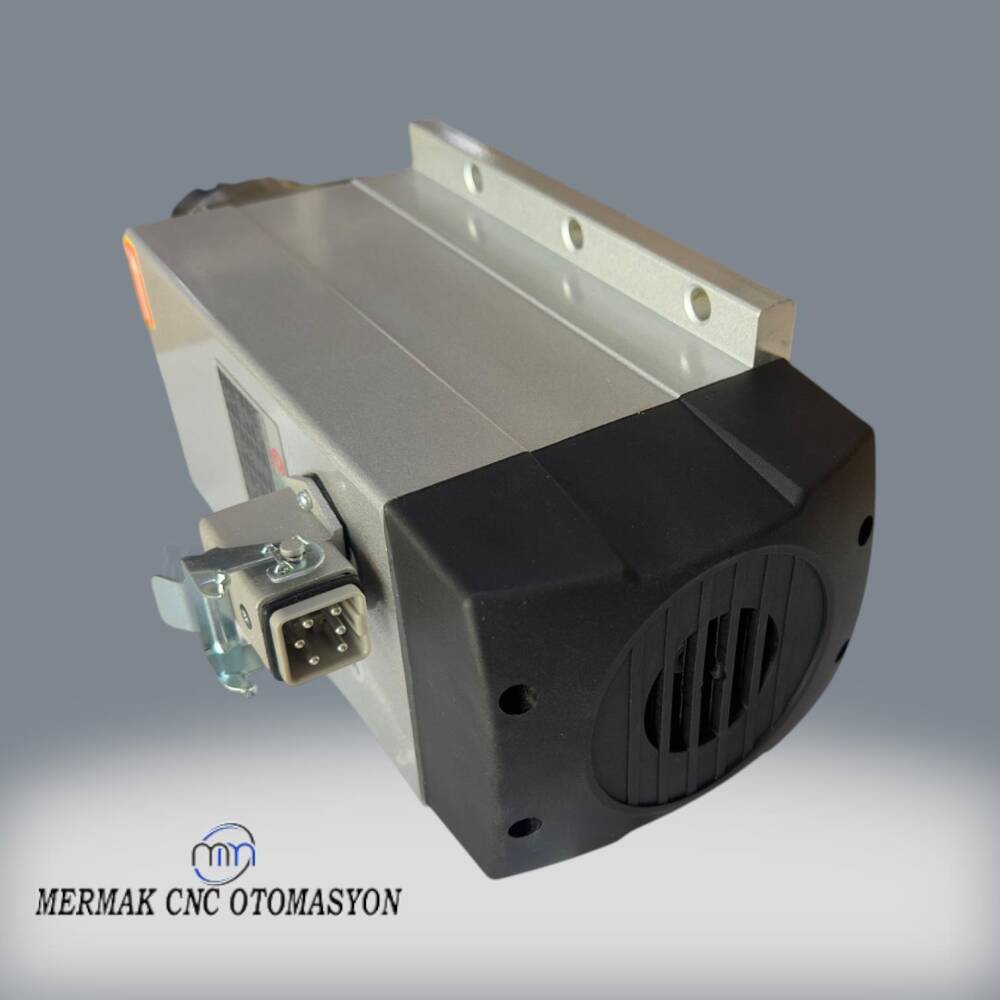

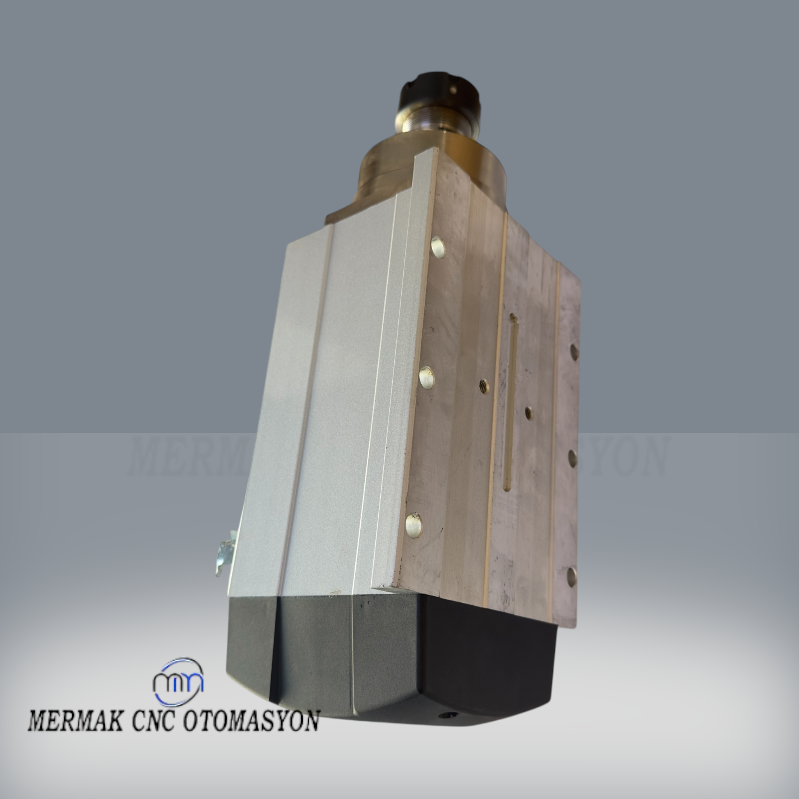

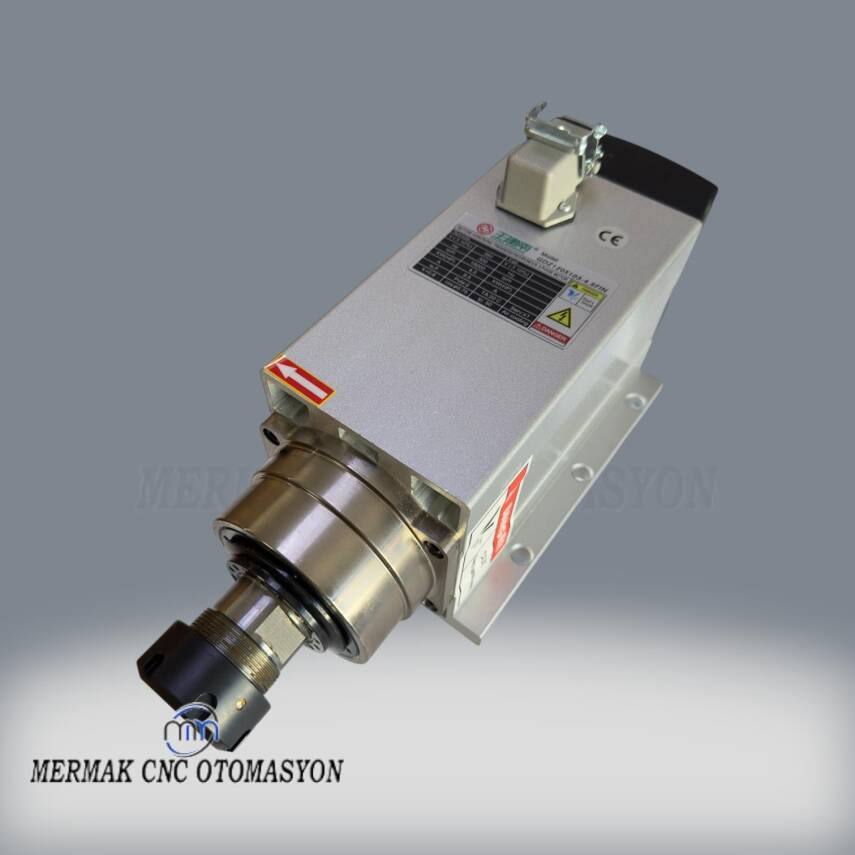

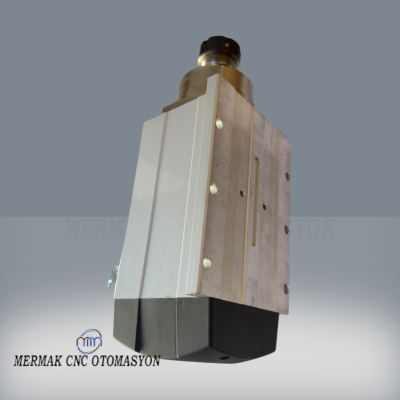

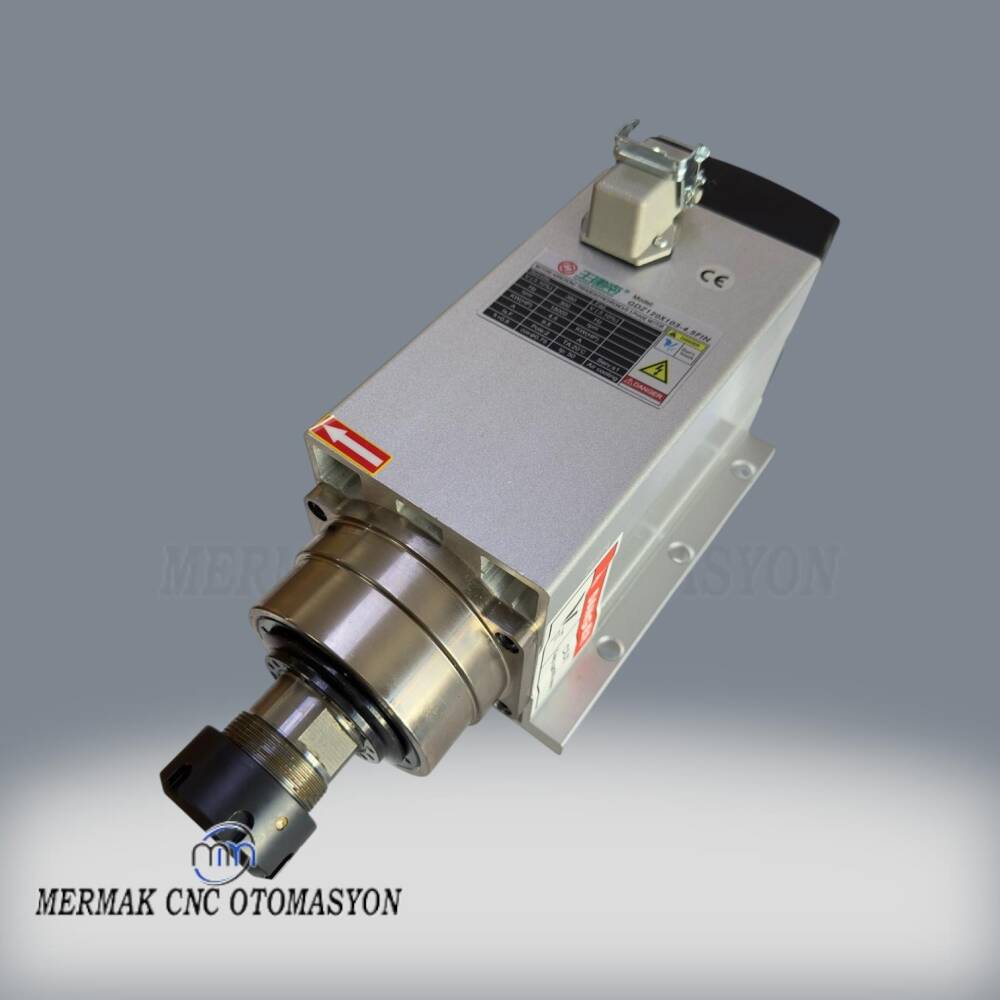

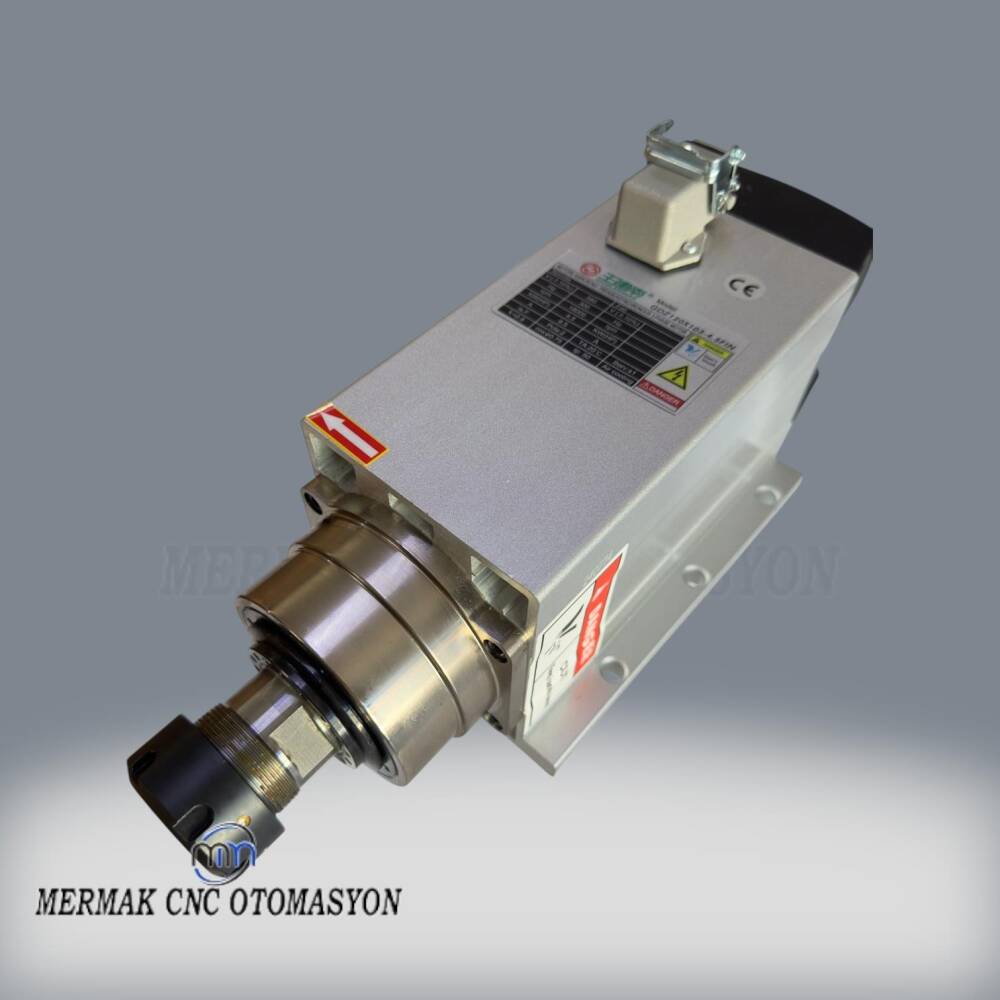

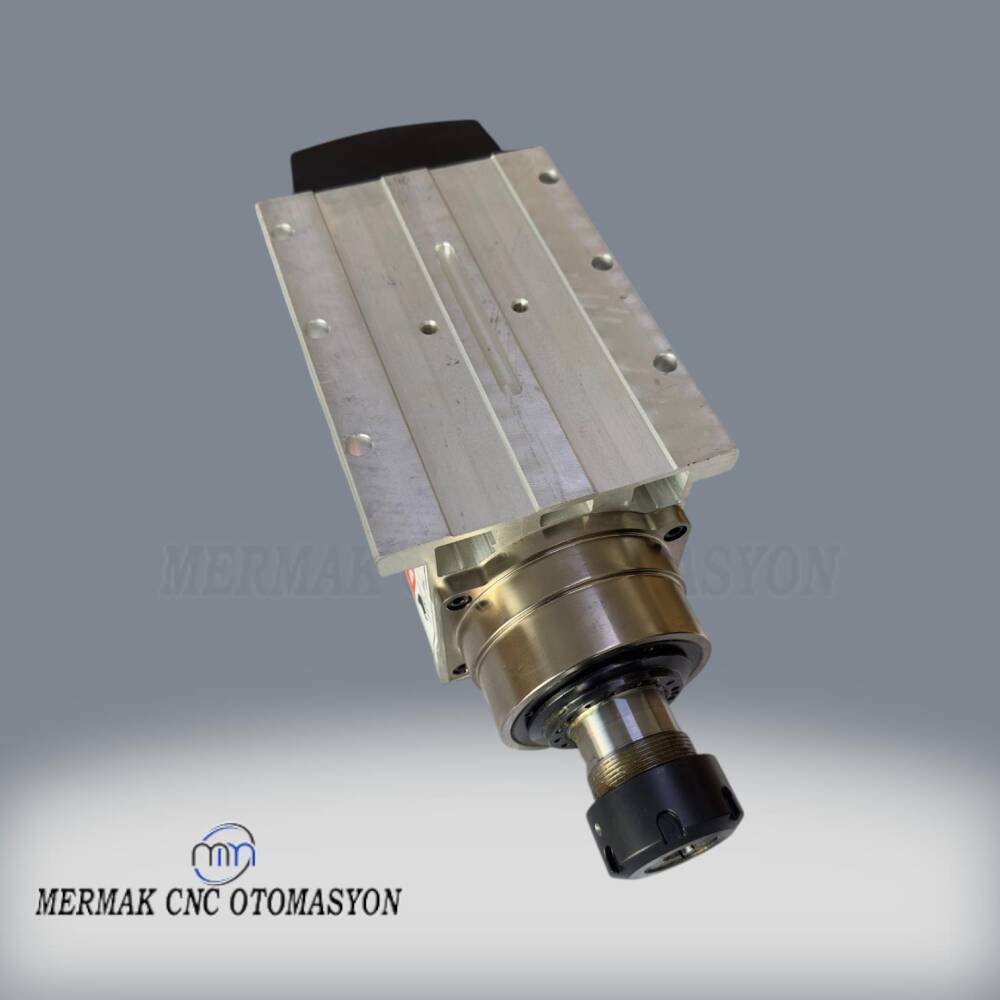

Endüstriyel otomasyonun kalbinde yer alan ve hassas işleme operasyonları için vazgeçilmez bir bileşen olan GDZ120X103-4.5FIN model 4.5 kW 18000 RPM Spindle Motor ER32, modern CNC makinelerinin performans limitlerini yeniden tanımlıyor. Bu yüksek performanslı iş mili motoru, frezeleme, delme, gravür ve kalıpçılık gibi geniş bir yelpazedeki uygulamalarda üstün hassasiyet, güvenilirlik ve verimlilik sunmak üzere tasarlanmıştır. Gelişmiş mühendislik prensipleriyle üretilen bu spindle, dinamik denge ve minimum titreşim seviyeleriyle zorlu işleme koşullarında dahi kesintisiz bir çalışma performansı vaat eder. Malzeme çeşitliliği ne olursa olsun, bu motorun sağladığı stabil tork ve yüksek devir kapasitesi, her işlemde mükemmel yüzey kalitesi ve boyutsal doğruluk elde etmenizi sağlar.
GDZ120X103-4.5FIN Spindle Motor, Mermak CNC'nin endüstriyel çözümlere olan bağlılığının bir göstergesi olarak, en zorlu üretim ortamlarında bile beklentileri aşan bir dayanıklılık ve operasyonel kararlılık sunar. Entegre hava soğutma sistemi, uzun süreli ve yoğun çalışma rejimlerinde motorun optimum sıcaklıkta kalmasını sağlayarak hem rulman ömrünü uzatır hem de performans düşüşlerinin önüne geçer. Açısal temaslı bilyalı rulmanlar gibi kritik bileşenlerdeki teknolojik üstünlük, spindle'ın yüksek radyal ve eksenel yüklere karşı direncini artırırken, ER32 pens sistemi geniş takım yelpazesiyle uyumluluk ve hızlı takım değişimi kolaylığı sunar. Bu özellikleriyle GDZ120X103-4.5FIN, yüksek yatırım geri dönüşü ve düşük işletme maliyetleri sunan, stratejik bir endüstriyel yatırımdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

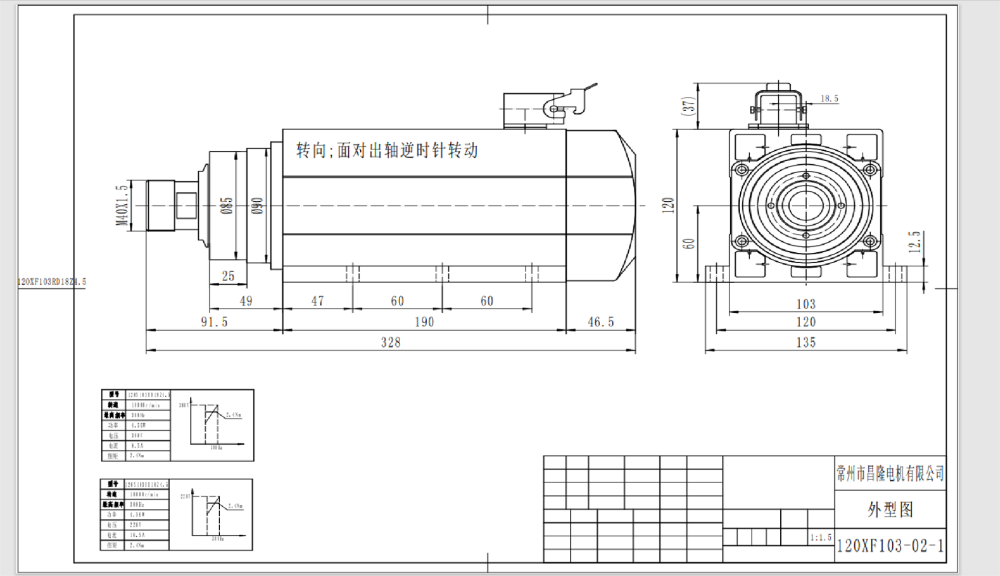

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GDZ120X103-4.5FIN Spindle Motor, yüksek devir ve tork kapasitesi sayesinde metal, alaşım, plastik ve kompozit malzemelerin hassas frezeleme, delme ve gravür işlemlerinde kritik bir rol oynar. Özellikle kalıp ve model üretimi, prototipleme, hassas parça imalatı ve seri üretimde detaylı yüzey işleme gerektiren uygulamalarda üstün performans sergiler. Yüksek rijitliği sayesinde zorlu kesme koşullarında bile titreşimi minimize ederek mükemmel yüzey kalitesi ve boyutsal doğruluk sunar.
Ahşap işleme merkezlerinde, MDF, suntalam, masif ahşap, pleksi ve kompozit paneller gibi malzemelerin hızlı ve pürüzsüz kesim, oyma, şekillendirme ve 3D işleme işlemlerinde kullanılır. Reklam tabelaları, mimari modeller, dekoratif objeler ve mobilya bileşenlerinin üretiminde yüksek hassasiyet ve verimlilik sağlayarak üretim süreçlerini hızlandırır ve ürün kalitesini artırır. Gelişmiş kontrol imkanları sayesinde karmaşık geometrilerin işlenmesi kolaylaşır.
4.5 kW güç ve 18.000 RPM devir hızı kombinasyonu, işleme sürelerini kısaltırken malzeme kaldırma oranını (MRR) maksimize eder. Bu sayede üretim kapasitesi artar, enerji tüketimi optimize edilir ve birim maliyetler düşer, işletmenizin rekabet gücünü artırır.
Yüksek kaliteli açısal temaslı bilyalı rulmanlar ve etkin hava soğutma sistemi, motorun aşınmasını minimize ederek uzun süreli ve kesintisiz çalışmayı garanti eder. Düşük bakım ihtiyacı ve yüksek dayanıklılık, yatırım geri dönüş süresini optimize eder ve işletme maliyetlerini düşürür.
Endüstri standardı ER32 pens sistemi ve kompakt tasarımı, mevcut CNC makinelerine kolayca entegre edilmesini sağlar. Geniş VFD (Değişken Frekans Sürücü) uyumluluğu ile kontrol sistemlerine adaptasyon pratik ve hızlıdır, bu da hızlı devreye alma ve optimum performans ayarı imkanı sunar.
GDZ120X103-4.5FIN model 4.5 kW spindle motorunuz 380V (üç faz) gerilim ile beslenmelidir. Bu motor için 0-400 Hz frekans aralığını destekleyen, en az 4.5 kW gücünde ve 16.5 A akım kapasitesine sahip bir VFD (Değişken Frekans Sürücüsü) veya halk arasında bilinen adıyla "inverter" kullanmanız gerekmektedir. Motorun optimum performans ve uzun ömürlü çalışması için motor ve inverter uyumluluğu çok önemlidir.
GDZ120X103-4.5FIN modeli hava soğutmalı bir spindledır. Aşırı ısınmanın başlıca sebepleri şunlar olabilir: 1) Yetersiz hava akışı: Spindle üzerindeki soğutma kanallarının veya fanın tıkanmış olması. 2) Yanlış inverter ayarları: Özellikle düşük devirlerde uzun süreli çalışma veya yanlış frekans/voltaj ayarları motoru yorabilir. 3) Aşırı yüklenme: Motorun nominal gücünün üzerinde zorlanması. 4) Ortam sıcaklığı: Çalışma ortamının çok sıcak olması. Öncelikle soğutma kanallarının temizliğini kontrol etmeli, inverter ayarlarınızın doğru olduğundan emin olmalı ve motoru sürekli aşırı yük altında çalıştırmaktan kaçınmalısınız.
GDZ120X103-4.5FIN spindle motorunuzun bağlantısı genellikle VFD (inverter) üzerinden CNC kontrol kartınıza yapılır. Motorun üç fazlı güç kabloları (U, V, W) VFD'nin ilgili çıkış terminallerine bağlanır. Topraklama bağlantısı mutlaka yapılmalıdır. Kontrol kartı ile VFD arasındaki bağlantı ise genellikle analog veya dijital sinyallerle (0-10V, PWM gibi) hız kontrolünü sağlar. 4.5 kW güç ve 16.5 A akım için, VFD ile spindle arasına en az 2.5 mm² kesitinde, ekranlı ve yüksek kaliteli 4 damarlı (3 faz + toprak) kablo kullanmanız tavsiye edilir. Ekranlama, elektromanyetik paraziti (EMI) minimize etmek için kritik öneme sahiptir.
GDZ120X103-4.5FIN spindle motorunuzun nominal devir hızı 0-18000 RPM, frekans aralığı ise 0-400 Hz'dir. 18000 RPM'e ulaşmak için inverterinizin çıkış frekansını 400 Hz olarak ayarlamanız gerekir. İnverterin temel frekans (Base Frequency) ve maksimum frekans (Max Frequency) ayarlarını motorun nominal frekansına (400 Hz) göre yapılandırmalısınız. Ayrıca, hızlanma (Acceleration) ve yavaşlama (Deceleration) rampalarını da uygulamanıza göre optimize etmeniz, motorun ve rulmanların ömrü için önemlidir.
GDZ120X103-4.5FIN spindle motorunuz ER32 pens sistemine sahiptir. ER32 pensler genellikle 2 mm'den 20 mm'ye kadar olan takım sap çaplarını tutabilir. Pensin sıkma aralığına göre uygun pensi seçmelisiniz (örneğin, 6mm takım için 6mm ER32 pens). Takım değişimi için, pens somununu özel bir anahtar yardımıyla gevşeterek eski takımı çıkarır, yeni takımı ve uygun pensi yerleştirip somunu tekrar sıkarsınız. Spindle çalışır durumda değilken ve elektrik bağlantısı kesilmişken bu işlemi yapmaya özen gösterin.
GDZ120X103-4.5FIN modelinde açısal temaslı bilyalı rulmanlar kullanılmıştır. Rulman ömrünü uzatmak için: 1) Doğru pens ve takım seçimi: Takım sapının pens içine tam oturması ve salgı yapmaması önemlidir. 2) Balanssız takım kullanmaktan kaçınma: Balanssız takımlar rulmanlara ekstra yük bindirir. 3) Aşırı eksenel veya radyal yüklemelerden kaçınma. 4) Spindle'ı aşırı ısınmaktan koruma. 5) Motorun nominal devir ve yük aralığında çalıştırılması. Hava soğutmalı olduğu için düzenli olarak soğutma kanallarının toz ve talaş birikintilerinden temizlenmesi en temel bakım gereksinimidir.
4.5 kW güç çıkışı sayesinde GDZ120X103-4.5FIN spindle motoru, geniş bir malzeme yelpazesinde yüksek performans sunar. Ahşap, plastik, alüminyum gibi daha yumuşak malzemelerin yanı sıra, çelik, paslanmaz çelik, pirinç gibi metallerin işlenmesi için de uygundur. Özellikle sert malzemelerde, doğru takım, kesme parametreleri (devir, ilerleme hızı, kesme derinliği) ve uygun soğutma sıvısı (eğer uygulanabilirse) ile verimli sonuçlar elde edebilirsiniz. Yüksek tork kapasitesi ve 18000 RPM hızı, hem kaba hem de ince işlemeler için esneklik sağlar.
GDZ120X103-4.5FIN gibi yüksek frekanslı spindle motorlar genellikle yüksek devirlerde maksimum güç ve tork performansı gösterir. Ancak 4.5 kW'lık bir motor, düşük devirlerde de birçok uygulama için yeterli torku sağlayabilir. Sert malzemeleri düşük devirlerde işlerken, motorun aşırı ısınmaması için inverter ayarlarının (özellikle V/F oranı) doğru yapılması ve motorun nominal akımının üzerine çıkılmaması önemlidir. Ağır frezeleme operasyonları için yüksek devirde daha verimli çalışsa da, düşük devirde de uygun kesici takımlar ve parametrelerle tatmin edici sonuçlar alınabilir.
GDZ120X103-4.5FIN spindle motorunuzdaki anormal vibrasyonun birkaç nedeni olabilir: 1) Balanssız takım veya pens: Takımın pens içine tam oturmaması veya kendisinin balanssız olması. 2) Hasarlı rulmanlar: Rulmanlarda aşınma veya hasar vibrasyona yol açabilir. 3) Yanlış montaj: Spindle'ın montaj tablasına tam olarak sabitlenmemesi. 4) İnverter kaynaklı sorunlar: Yanlış frekans ayarları veya güç dalgalanmaları. Öncelikle takım ve pens kontrol edilmeli, ardından spindle'ın montajının sağlamlığı gözden geçirilmeli. Eğer sorun devam ederse rulman kontrolü için teknik servis desteği almanız gerekebilir.
GDZ120X103-4.5FIN model spindle motorunuz hava soğutmalı olarak tasarlanmıştır ve normal çalışma koşullarında entegre hava soğutma sistemi yeterlidir. Ek bir soğutma sistemi (örneğin su soğutma) kurmanıza gerek yoktur. Ancak, motorun çevresindeki hava akışının engellenmediğinden ve soğutma kanallarının temiz olduğundan emin olmalısınız. Eğer çok sıcak bir ortamda veya sürekli maksimum yükte çalıştırılıyorsa, ortam havalandırmasının iyi olması motorun verimli soğutulması için önemlidir.
Mermak CNC olarak GDZ120X103-4.5FIN spindle motorumuz için belirli bir garanti süresi sunmaktayız. Garanti süresi ve detaylı koşulları, satın alma esnasında size verilen belgelerde belirtilmektedir. Genellikle üretim hatalarına ve malzeme kusurlarına karşı garanti verilmektedir. Kullanıcı hatası, yanlış bağlantı, aşırı yüklenme veya yetkisiz müdahaleler garanti kapsamı dışında kalabilir. Güncel ve detaylı garanti bilgisi için lütfen satış ekibimizle iletişime geçin.
Evet, GDZ120X103-4.5FIN spindle motorunuz için rulmanlar ve diğer ana yedek parçalar Mermak CNC bünyesinde veya yetkili tedarikçilerimiz aracılığıyla temin edilebilir. Spindle'ın uzun ömürlü ve verimli çalışması için orijinal veya eşdeğer kalitede yedek parça kullanılması kritik öneme sahiptir. Yedek parça temini ve değişimi konusunda profesyonel destek almak için teknik servisimizle iletişime geçmenizi öneririz.
Mermak CNC olarak GDZ120X103-4.5FIN spindle motorlarınız için kapsamlı teknik servis hizmeti sunmaktayız. Bir arıza durumunda, öncelikle teknik destek ekibimizle iletişime geçerek sorunu detaylı bir şekilde açıklamanızı rica ederiz. Uzaktan çözülebilecek basit sorunlarda destek verilir. Daha karmaşık durumlarda, motorunuzun servisimize gönderilmesi gerekebilir. Uzman teknisyenlerimiz arızayı tespit eder, gerekli onarımı yapar ve testlerden sonra size bilgi vererek motorunuzu tekrar kullanıma hazır hale getirirler. Tamir süreci ve olası maliyetler hakkında size önceden bilgi verilecektir.
GDZ120X103-4.5FIN spindle motorunuzun montajı ve ilk çalıştırması için detaylı bir kurulum kılavuzu genellikle ürünle birlikte sağlanmaktadır. Ayrıca, Mermak CNC teknik destek ekibimizden telefon veya e-posta yoluyla kurulum ve ilk çalıştırma süreçleri hakkında destek alabilirsiniz. Özellikle VFD ayarları ve elektrik bağlantıları gibi kritik adımlarda doğru yapılandırmanın sağlanması için uzman desteği almak, motorunuzun sorunsuz çalışmasını garanti edecektir.
