Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

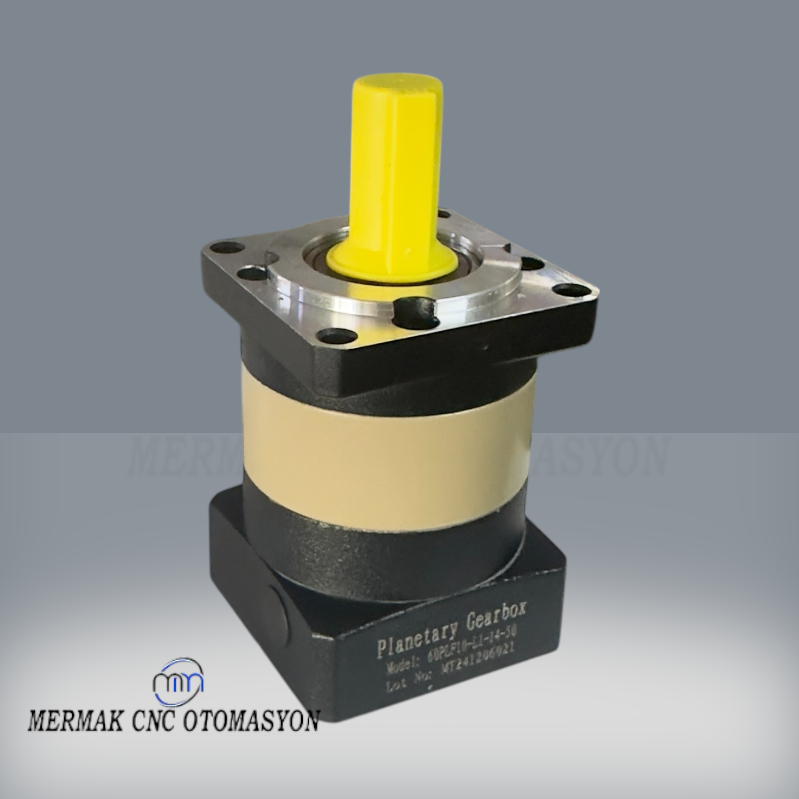

60PLF5 Planet Redüktör, endüstriyel otomasyon sistemlerinde hassas hareket kontrolü ve yüksek tork aktarımı gerektiren uygulamalar için özel olarak tasarlanmış, yüksek performanslı bir dişli kutusudur. Planet redüktörler, merkezi bir güneş dişlisi etrafında dönen planet dişlileri ve dışta yer alan içten dişli bir halka dişliden oluşan kompakt ve verimli yapılarıyla bilinirler. Bu tasarım, geleneksel redüktörlere kıyasla daha yüksek tork yoğunluğu, daha düşük atalet ve üstün rijitlik sunarak özellikle servo motorlarla entegrasyon için ideal bir çözüm haline getirir.
Bu özel 1/5 oranlı 60PLF5 modeli, 400W gücündeki servo motorlar ile optimum uyumluluk sağlayacak şekilde mühendislik prensiplerine göre geliştirilmiştir. Giriş mili ve çıkış mili çaplarının 14mm olarak standartlaştırılması, geniş bir motor ve mekanik bağlantı yelpazesiyle kolay entegrasyon imkanı sunar. Endüstriyel otomasyonun kritik bileşenlerinden biri olan redüktörler, motor hızını düşürerek torku artırma ve böylece sistemin dinamik performansını iyileştirme görevini üstlenir. 60PLF5 serisi, özellikle hassasiyet, güvenilirlik ve uzun ömürlülük beklenen uygulamalarda fark yaratır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

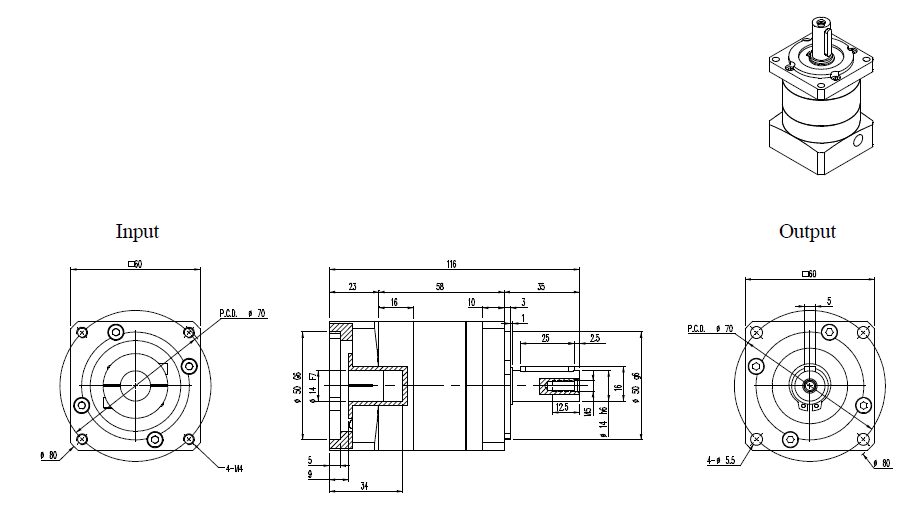

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
60PLF5 Planet Redüktör, yüksek hassasiyet gerektiren CNC işleme merkezlerinde, torna tezgahlarında ve çok eksenli robot kollarında eksen hareketlerinin kontrolünde kilit rol oynar. Düşük geri boşluk özelliği sayesinde, takım yolu hassasiyetini artırır ve robotların tekrarlanabilirlik kabiliyetini güvence altına alır.
Hızlı ve senkronize hareketlerin hayati olduğu gıda, ilaç ve ambalaj sektöründeki otomatik dolum, kapaklama ve paketleme makinalarında 60PLF5 redüktörler tercih edilir. Yüksek dinamik tepki ve güvenilir tork aktarımı ile üretim hattının kesintisiz ve verimli çalışmasını sağlar.
Ağır yüklerin hassas bir şekilde taşınması gereken konveyör bantları, paletleme sistemleri ve otomatik depo çözümlerinde 60PLF5 redüktörler, servo motorlarla birlikte yüksek tork ve kontrollü hız sağlayarak malzeme akışını optimize eder ve enerji verimliliğini artırır.
İplik sarma, dokuma ve baskı makinaları gibi yüksek hız ve hassas gerilim kontrolü gerektiren uygulamalarda 60PLF5 redüktörler, kumaş veya kağıt besleme mekanizmalarında doğru tork ve hız oranını sağlayarak ürün kalitesini ve üretim verimliliğini yükseltir.
Gelişmiş dişli teknolojisi sayesinde minimum enerji kaybı ile maksimum güç aktarımı sağlar. Bu, daha düşük işletme maliyetleri ve daha az ısı üretimi anlamına gelir, sistemin ömrünü uzatır.
Yüksek kaliteli alaşımlı çelik dişliler ve hassas işlenmiş rulmanlar, aşınmaya karşı üstün direnç gösterir. Optimize edilmiş yağlama ve sızdırmazlık elemanları ile bakım ihtiyacını azaltır, uzun süreli ve sorunsuz çalışma garantisi sunar.
Standart 60mm flanş boyutu ve 14mm mil çapları, piyasadaki çoğu 400W servo motor ile doğrudan uyumluluk sağlar. Bu, sistem tasarımında esneklik ve hızlı montaj imkanı tanıyarak proje sürelerini kısaltır.
Evet, 60PLF5 Planet Redüktör 1/5 Oran, genel olarak 400W gücündeki servo motorlar için tasarlanmıştır. Önemli olan motorunuzun mil çapının redüktörün giriş mil çapı olan 14 mm ile uyumlu olmasıdır. Eğer motorunuzun montaj flanşı ve mil çapı bu standarda uygunsa rahatlıkla kullanabilirsiniz.
60PLF5 redüktörün giriş mil çapı 14 mm'dir. Eğer motorunuzun mili farklı bir çaptaysa, özel bir burç (redüktör adaptör burcu) veya esnek kaplin kullanarak uyum sağlayabilirsiniz. Ancak, mil çapı farkının çok büyük olmaması ve bağlantının sağlam, merkezlenmiş olması kritik öneme sahiptir.
1/5 oranı, redüktörün motor giriş hızını 5'e bölerek çıkış hızını düşürdüğü, aynı zamanda motor torkunu yaklaşık olarak 5 katına kadar artırdığı anlamına gelir (verimlilik kaybı ihmal edilirse). Örneğin, 400W'lık motorunuz 3000 RPM dönüyorsa, redüktör çıkışı 600 RPM olacaktır; motorunuzun torku 1 Nm ise, çıkış torku yaklaşık 5 Nm'ye ulaşacaktır.
Normal çalışma koşullarında redüktörlerde bir miktar ısınma gözlemlenebilir, ancak aşırı ısınma bir soruna işaret edebilir. Bu durum genellikle aşırı yüklenme, yanlış hizalama, yetersiz veya bozulan yağlama (eğer bakım gerektiren bir modelse), veya montaj hatalarından kaynaklanabilir. Çalışma ortam sıcaklığı ve görev döngüsü de bir etken olabilir. Yükünüzü ve montajınızı kontrol etmenizi öneririz.
Planet redüktörler, düşük boşluk değerleriyle hassas konumlandırma uygulamaları için idealdir. 60PLF5 serisi için tipik boşluk değeri üretici spesifikasyonlarına göre değişmekle birlikte, genellikle 8-12 arc-dakika civarındadır. Bu değer, çoğu CNC makinesi, otomasyon ve hassas hareket kontrol uygulaması için yeterli hassasiyeti sağlar.
Montajda en önemli nokta, redüktör ve motor milleri arasında mükemmel bir hizalama sağlamaktır. Mil ve flanş bağlantılarının doğru tork değerleriyle sıkıldığından emin olun, aşırı sıkma veya gevşeklik sorunlara yol açabilir. Ayrıca, redüktörün montaj yüzeyine düzgün ve sağlam bir şekilde oturduğundan emin olun ki titreşim ve gerilim oluşmasın.
60PLF5 redüktör 400W servo motorlar için optimize edilmiştir. 750W gibi daha yüksek güçlü bir motorla kullanmak, redüktörün nominal tork ve güç limitlerini aşmasına neden olabilir. Bu durum, redüktörün ömrünü kısaltabilir, aşırı ısınmaya veya erken arızalara yol açabilir. Her zaman belirtilen güç aralığına uygun bir redüktör seçimi performansı ve uzun ömrü açısından kritik öneme sahiptir.
60PLF5 gibi çoğu modern planet redüktör, ömür boyu yağlanmış ve kapalı sistemler olarak tasarlanmıştır. Genellikle ek bir yağlama veya yağ değişimi gerektirmezler. Bu, bakım maliyetlerini ve karmaşıklığını azaltır. Ancak, çalışma ortamının çok tozlu, nemli veya yüksek sıcaklıkta olması gibi özel durumlar için periyodik dış kontrol ve temizlik önerilir.
Redüktörden gelen anormal sesler (uğultu, gıcırtı, tıkırtı) genellikle bir sorunun işaretidir. Bu durum, rulman aşınması, dişli hasarı, yetersiz yağlama, aşırı yüklenme veya yanlış montajdan kaynaklanabilir. Sorunun erken teşhisi için derhal kontrol edilmesi ve gerekirse uzman desteği alınması önemlidir, aksi takdirde daha büyük arızalara yol açabilir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi 60PLF5 Planet Redüktörler de üretim hatalarına karşı belirli bir garanti süresi ile gelir. Garanti süresi genellikle ürünün satın alma tarihinden itibaren 1 yıldır. Detaylı garanti koşulları ve kapsamı için lütfen satın alma faturanızdaki bilgilere veya Mermak CNC teknik servisimize başvurunuz.
Evet, Mermak CNC olarak sattığımız ürünlerin satış sonrası desteğini sağlıyoruz. Redüktörünüzde bir arıza meydana gelirse, teknik servisimizle iletişime geçerek arıza tespiti ve tamir süreçleri hakkında bilgi alabilirsiniz. Yedek parça temini de, stok durumu ve parça maliyetleri dahilinde genellikle mümkündür. Destek için bizimle iletişime geçmekten çekinmeyin.
Evet, 60PLF5 Planet Redüktör, tasarımı gereği dikey eksende çalışan uygulamalar için de uygundur. Planet redüktörlerin simetrik yapısı ve yüksek kaliteli rulmanlaması sayesinde, montaj pozisyonundan bağımsız olarak yüksek performans ve uzun ömür sunar. Ancak, dikey yüklerin ve torkların redüktörün nominal değerlerini aşmamasına dikkat edilmelidir.
60PLF5 Planet Redüktör 1/5 Oran modelinde boşluk oranı (backlash) ≤ 8 arcmin’dir.
