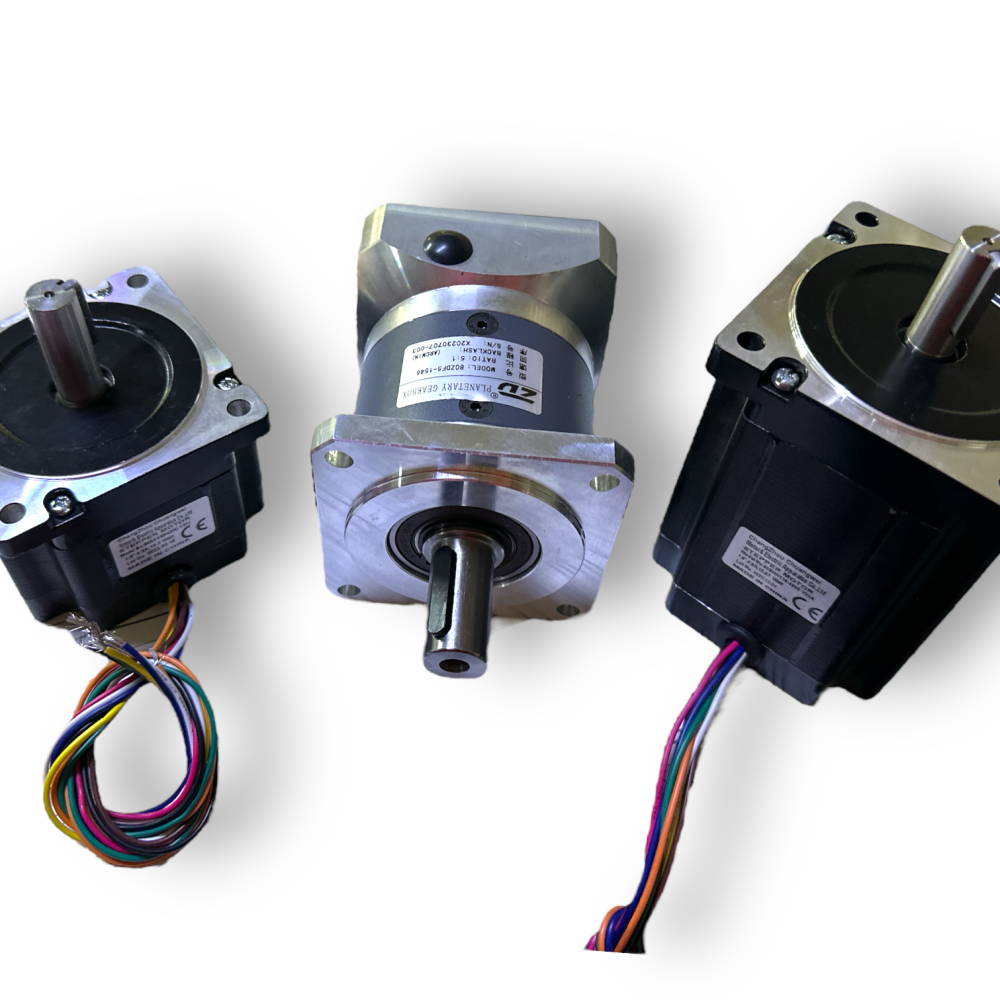

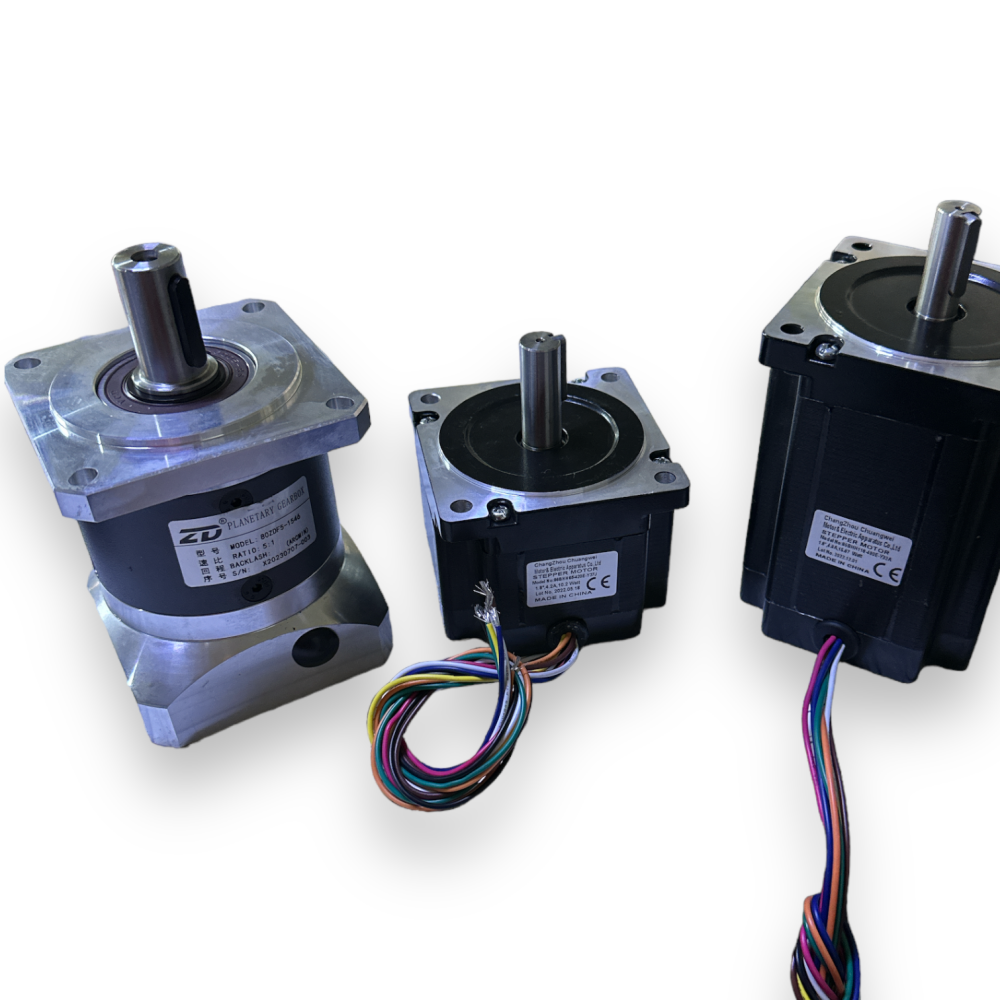

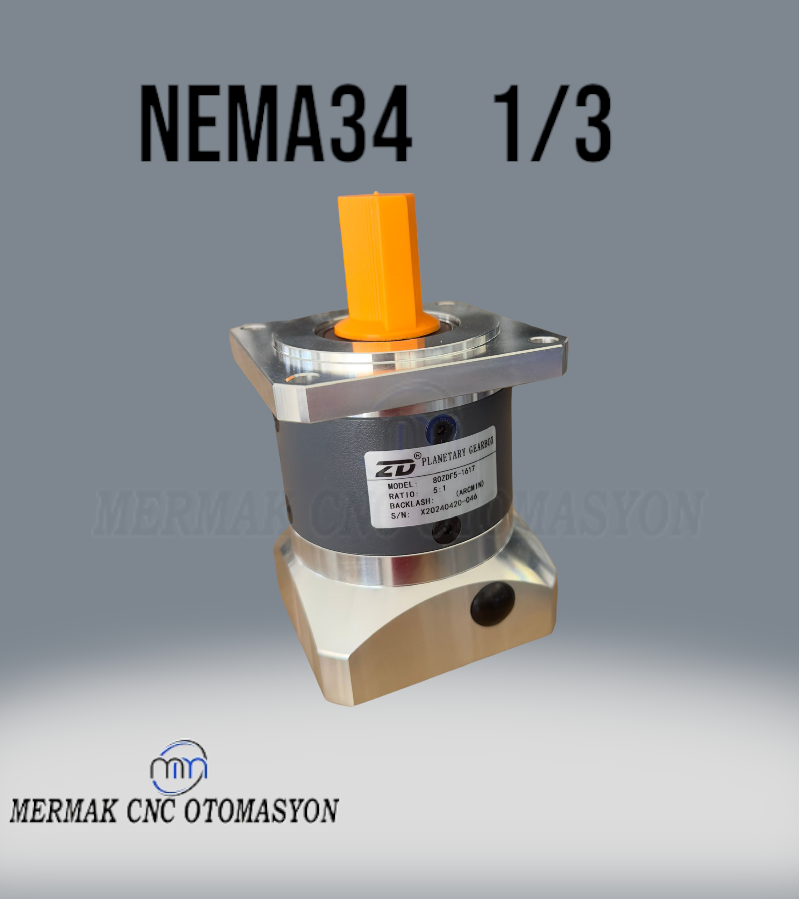

Endüstriyel otomasyon sistemlerinin vazgeçilmez aktörlerinden olan NEMA 34 flanşlı servo ve step motorlar için özel olarak tasarlanmış bu 1/3 oranlı hassas planet redüktör, hareket kontrol uygulamalarınızda üstün performans ve güvenilirlik sunar. NEMA (National Electrical Manufacturers Association) standardı, motorların mekanik montaj boyutlarını ve elektriksel özelliklerini belirler; NEMA 34 ise 86mm x 86mm'lik flanş boyutunu ifade eder. Bu redüktör, standart NEMA 34 motorlarla tam uyumlu olup, hem servo motorların dinamik tepki ve yüksek tork kapasitesi hem de step motorların hassas adım kontrolü avantajlarını bir araya getirerek sistem entegrasyonunu kolaylaştırır. Bu sayede, tek bir redüktör çözümüyle farklı motor tiplerinin gerektirdiği ihtiyaçlar karşılanabilir.
Planet redüktörler, merkezi bir güneş dişlisi etrafında dönen planet dişlileri ve dış halka dişliden oluşan kompakt yapılarıyla bilinir. Bu özel 1/3 oranlı model, yüksek tork iletimini düşük hızlarda dahi korurken, %95'in üzerinde verimlilikle enerji kayıplarını minimize eder. En kritik özelliklerinden biri olan düşük "backlash" (geri boşluk), dişliler arasındaki boşluğun minimuma indirgenmesiyle hassas pozisyonlama ve tekrarlanabilirlik sağlar. Bu sayede, milimetrenin altındaki hassasiyet gerektiren uygulamalarda dahi kararlı ve doğru hareket kontrolü elde edilir, bu da üretim kalitesi ve operasyonel verimlilik açısından hayati önem taşır. Yüksek kaliteli çelik dişlileri ve dayanıklı gövdesi, uzun ömürlü ve kesintisiz çalışma vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, redüktörün farklı endüstriyel senaryolardaki potansiyelini anlamanız için kritik öneme sahiptir:
Bu yüksek performanslı planet redüktör, hassasiyet, dayanıklılık ve torkun kritik olduğu geniş bir endüstriyel yelpazede güvenle kullanılabilir. Aşağıda başlıca uygulama alanları detaylandırılmıştır:
CNC (Bilgisayarlı Sayısal Kontrol) işleme merkezleri, freze, torna, lazer kesim ve 3D yazıcılar gibi uygulamalarda, takımın iş parçasına göre konumlandırılması milimetrenin altındaki hassasiyet gerektirir. Bu redüktör, düşük backlash özelliği sayesinde bu tür makinelerin eksen hareketlerinde yüksek doğruluk ve tekrarlanabilirlik sağlayarak yüzey kalitesini ve üretim verimliliğini artırır. Özellikle ağır kesme kuvvetlerinin olduğu durumlarda, redüktörün yüksek tork kapasitesi motorun zorlanmasını engeller ve kararlı bir işleme süreci sunar.
Endüstriyel robotik kollar, montaj hatları, malzeme taşıma sistemleri ve otomatik depo çözümleri gibi otomasyon uygulamalarında, hızlı ve doğru hareket kontrolü hayati öneme sahiptir. Bu planet redüktör, robotik eklemlerin ve manipülatörlerin hassas hareketini destekleyerek, tekrar tekrar aynı noktaya hatasız bir şekilde ulaşmasını sağlar. Yüksek verimliliği sayesinde robotun enerji tüketimini optimize ederken, dayanıklı yapısı uzun süreli kesintisiz operasyon imkanı sunar. Örneğin, bir montaj robotunun küçük elektronik bileşenleri yerleştirme işleminde, redüktörün hassasiyeti ve tork kontrolü kritik rol oynar.
Gelişmiş planet dişli tasarımı ve optimize edilmiş sürtünme katsayıları sayesinde, bu redüktör %95'in üzerinde mekanik verimlilik sunar. Bu, motorunuzun ürettiği torkun büyük bir kısmının yüke aktarılması anlamına gelir, enerji tüketimini azaltır ve uzun vadede işletme maliyetlerinde önemli tasarruflar sağlar.
Yüksek kaliteli sertleştirilmiş çelik dişliler ve robust alüminyum ala

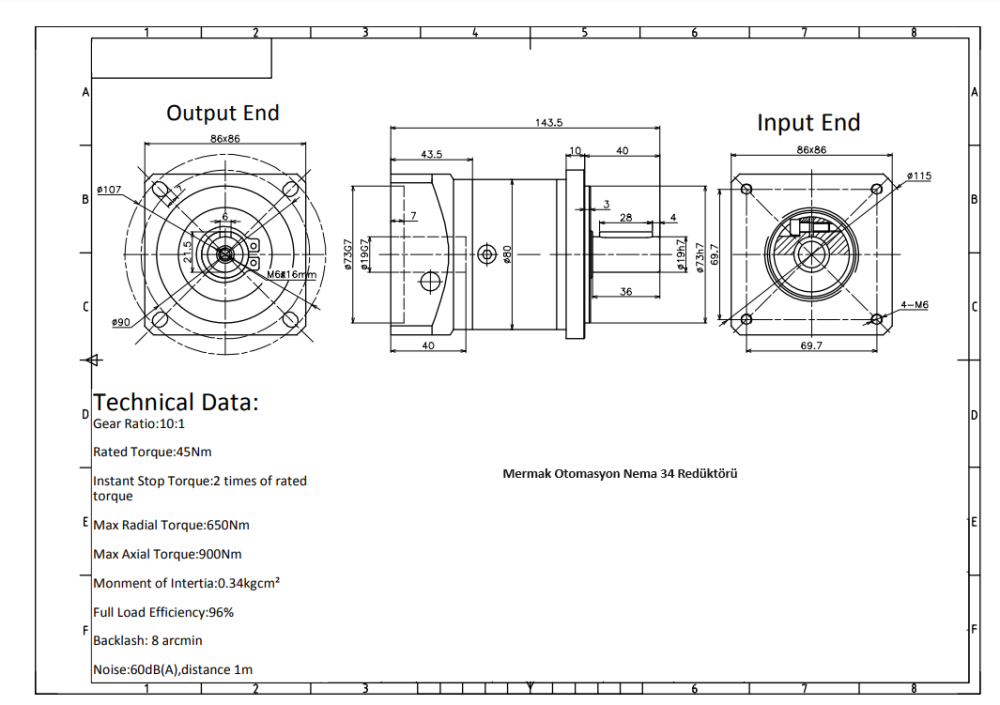

Ürün adındaki "1/3 oran", redüktörün hız düşürme oranını ifade eder. Yani, motor milinin 3 devrinde redüktör çıkış mili 1 devir yapar. Bu da hızı 3 kat azaltıp torku 3 kat artırır (verimlilik göz önüne alındığında). Teknik özelliklerdeki "10:1" ibaresi bir yazım hatası olup, doğru oran 3:1'dir.
Hayır, bu planet redüktör özellikle Nema 34 flanş standardına (86mm x 86mm flanş boyutu ve 69.6mm montaj delik merkezleri) sahip servo ve step motorlar için tasarlanmıştır. Farklı flanş boyutlarına sahip motorlarla mekanik olarak uyumlu değildir.
Redüktör, Nema 34 flanşlı motorlarla doğrudan uyumlu olacak şekilde tasarlanmıştır. Motorunuzun mil çapına göre uygun bir burç (yüzük) kullanılarak redüktör girişine kolayca monte edilebilir. Genellikle ek bir özel adaptöre ihtiyaç duyulmaz.
Bu planet redüktör, yüksek hassasiyet gerektiren uygulamalar için düşük backlash değerine sahiptir. Düşük backlash özelliği, pozisyonlama doğruluğunu ve tekrarlanabilirliği artırarak, CNC makineleri ve robotik kollar gibi uygulamalarda üstün performans sağlar. Kesin backlash değeri, ürünün teknik çizimlerinde veya detaylı veri sayfasında belirtilmekle birlikte, Mermak CNC kalitesiyle optimum hassasiyet sunar.
Mermak CNC planet redüktörleri, uzun ömürlü ve bakım gerektirmeyen (maintenance-free) çalışma prensibiyle tasarlanmıştır. İçindeki yüksek kaliteli gres yağı, redüktörün kullanım ömrü boyunca yeterli yağlamayı sağlar. Normal çalışma koşullarında periyodik yağ değişimi veya özel bir bakım işlemi gerektirmez.
Redüktörlerin yük altında çalışırken bir miktar ısınması normaldir. Ancak aşırı ısınma, genellikle aşırı yüklenme, yanlış montaj, yetersiz yağlama (bu model için bakım gerektirmez ama ilk kurulumda kontrol edilebilir) veya motor/redüktör uyumsuzluğu gibi nedenlerden kaynaklanabilir. Çalışma torku kapasitesini aşmadığınızdan, montajın doğru yapıldığından ve ortam sıcaklığının uygun olduğundan emin olun. Gerekirse bir teknik servisle iletişime geçebilirsiniz.
1/3 (3:1) oranlı bu redüktör, motorunuzun çıkış torkunu teorik olarak yaklaşık 3 katına çıkarır (verimlilik kaybı düşüldüğünde). Ürünün teknik özelliklerinde "Yüksek tork kapasitesi, nominal tork değerlerinin üstünde çalışma" belirtilmiştir. Redüktörün maksimum sürekli ve anlık tork değerleri için detaylı teknik çizimlere veya veri sayfasına başvurmanız en doğrusudur.
Evet, bu redüktör IP65 koruma sınıfına sahiptir. Bu, redüktörün toza karşı tamamen korumalı olduğunu ve düşük basınçlı su jetlerine karşı dayanıklı olduğunu gösterir. Bu sayede, tozlu, nemli veya sıçrayan suyun olabileceği endüstriyel ortamlarda güvenle kullanabilirsiniz.

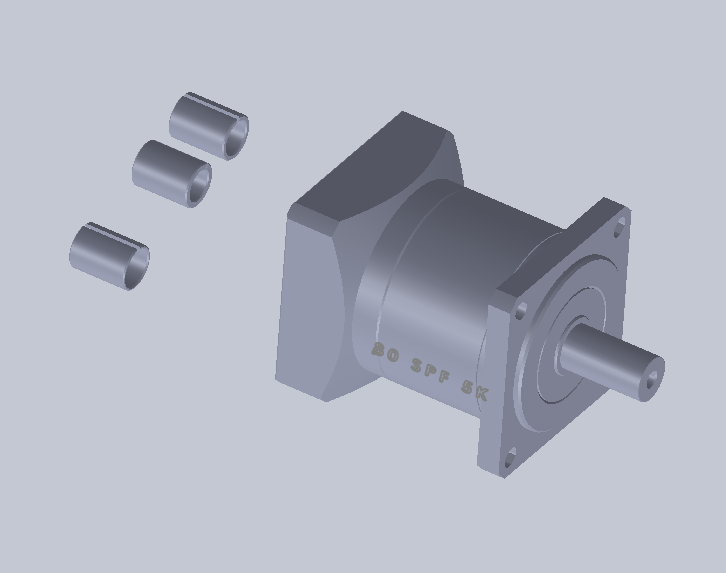

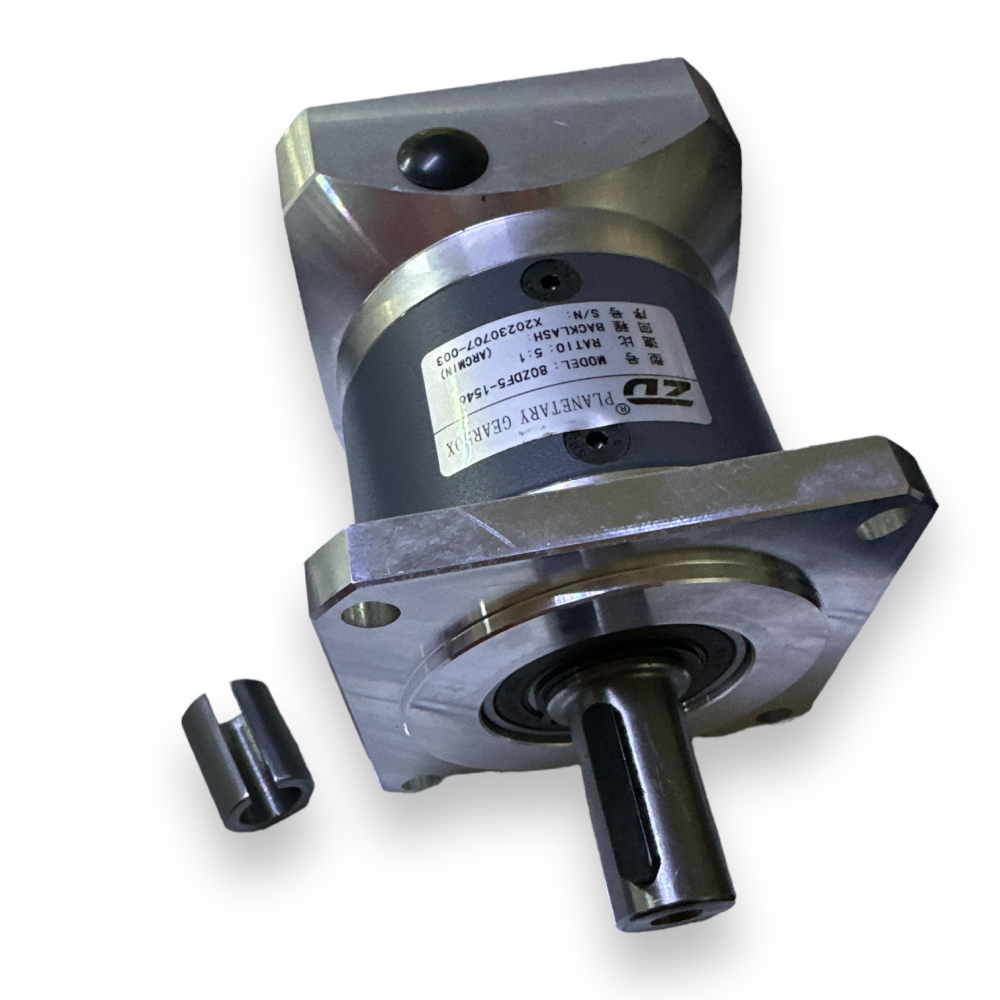

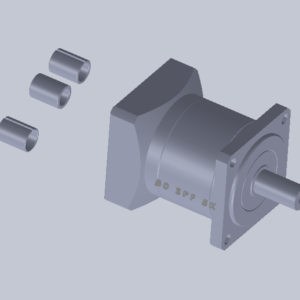

Redüktörün giriş mil çapı, bağlanacak motorun mil çapına göre uyarlanabilir. Genellikle farklı çaplara sahip motor milleri için uygun çapta yüzükler (burçlar) kullanılarak adaptasyon sağlanır. Ürünle birlikte gelen veya ayrıca temin edebileceğiniz bu yüzükler sayesinde farklı motor mil çaplarına kolayca uyum sağlayabilirsiniz. Çıkış mili çapları ise 19mm (standart), 14 mm ve 12,7 mm yüzüklü olarak sunulmaktadır.
%95 ve üzeri verimlilik, redüktörün girişine uygulanan gücün %95'inden fazlasının çıkışa tork ve hız olarak aktarıldığı anlamına gelir. Bu, çok yüksek bir verimlilik değeridir ve enerji kaybının oldukça düşük olduğunu gösterir. Minimum enerji kaybıyla maksimum güç iletimi sağlayarak sisteminizin daha verimli çalışmasına katkıda bulunur.
Nema 34 motorlarla uyumlu, motorunuzun akım ve voltaj değerlerine uygun güçlü bir servo veya step motor sürücüsü seçmelisiniz. Redüktör, torku artırdığı için sürücünün motoru yeterli akımla besleyerek bu torku üretebilmesini sağlaması önemlidir. Uygulamanızın hassasiyet ve hız gereksinimlerine göre kapalı çevrim (enkoderli) veya açık çevrim (enkodersiz) kontrolcüleri tercih edebilirsiniz.
Ürünlerimiz, Mermak CNC güvencesiyle standart üretici garantisi altındadır. Garanti süresi ve kapsamı, satın alma koşullarınıza ve yasal mevzuata göre değişiklik gösterebilir. Genellikle üretim hatalarına ve malzeme kusurlarına karşı koruma sağlar. Detaylı garanti koşulları için satış temsilcilerimizle iletişime geçmenizi öneririz.
Mermak CNC olarak, sattığımız ürünlerin arkasındayız ve geniş bir yedek parça ağına sahibiz. Redüktörünüzde bir arıza durumunda, teknik servisimiz sorunu tespit ederek gerekli yedek parçanın temini ve değişimi konusunda size destek olacaktır. En kısa sürede çözüm bulmak için bizimle iletişime geçebilirsiniz.
Redüktörden gelen anormal sesler (tıklama, sürtünme, uğultu vb.), genellikle iç dişlilerde aşınma, yanlış montaj, aşırı yüklenme veya rulman sorunlarının bir işareti olabilir. Çalışmayı hemen durdurarak redüktörü kontrol etmeli ve Mermak CNC teknik servisimizle iletişime geçmelisiniz. Erken müdahale, daha büyük hasarları önleyebilir.
