Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

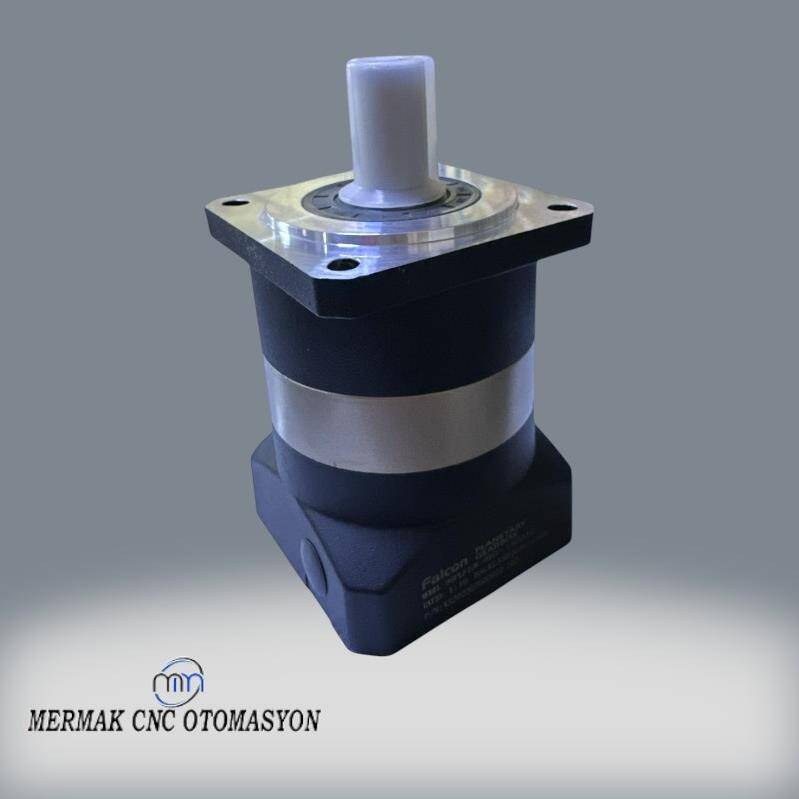

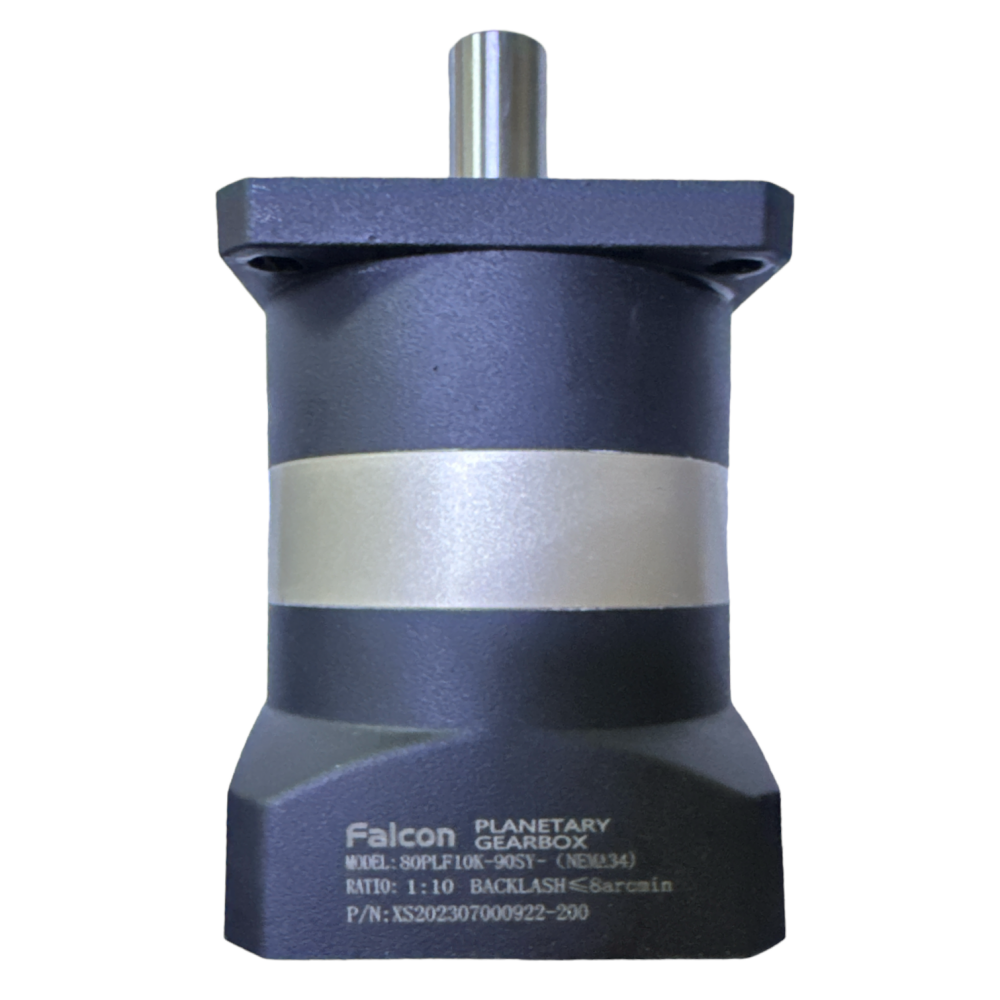

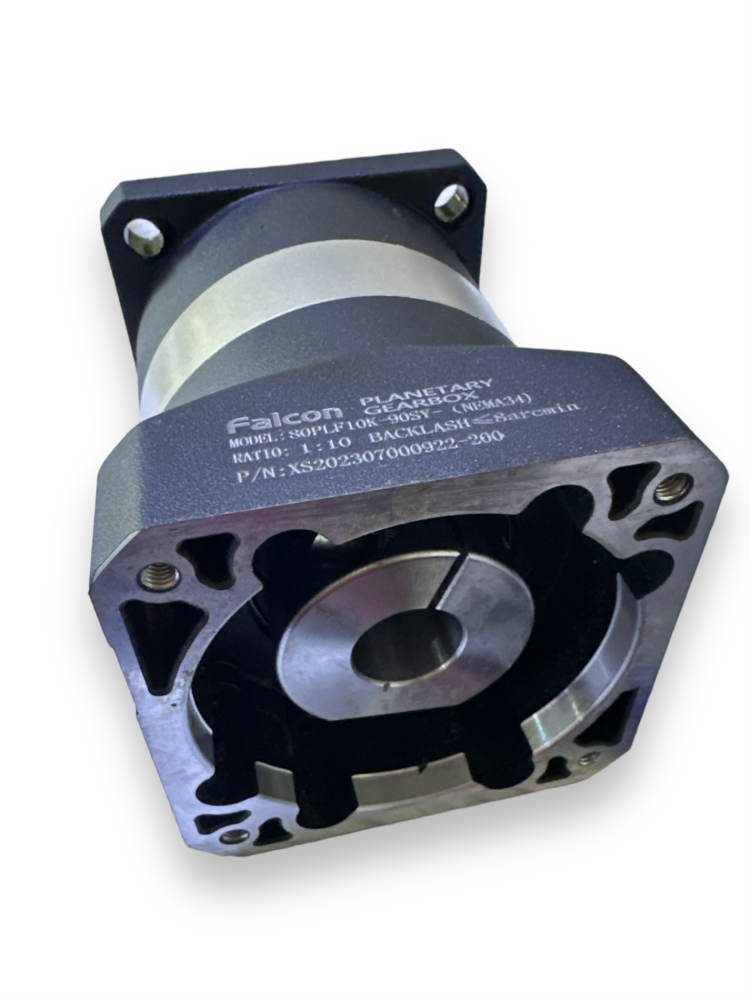

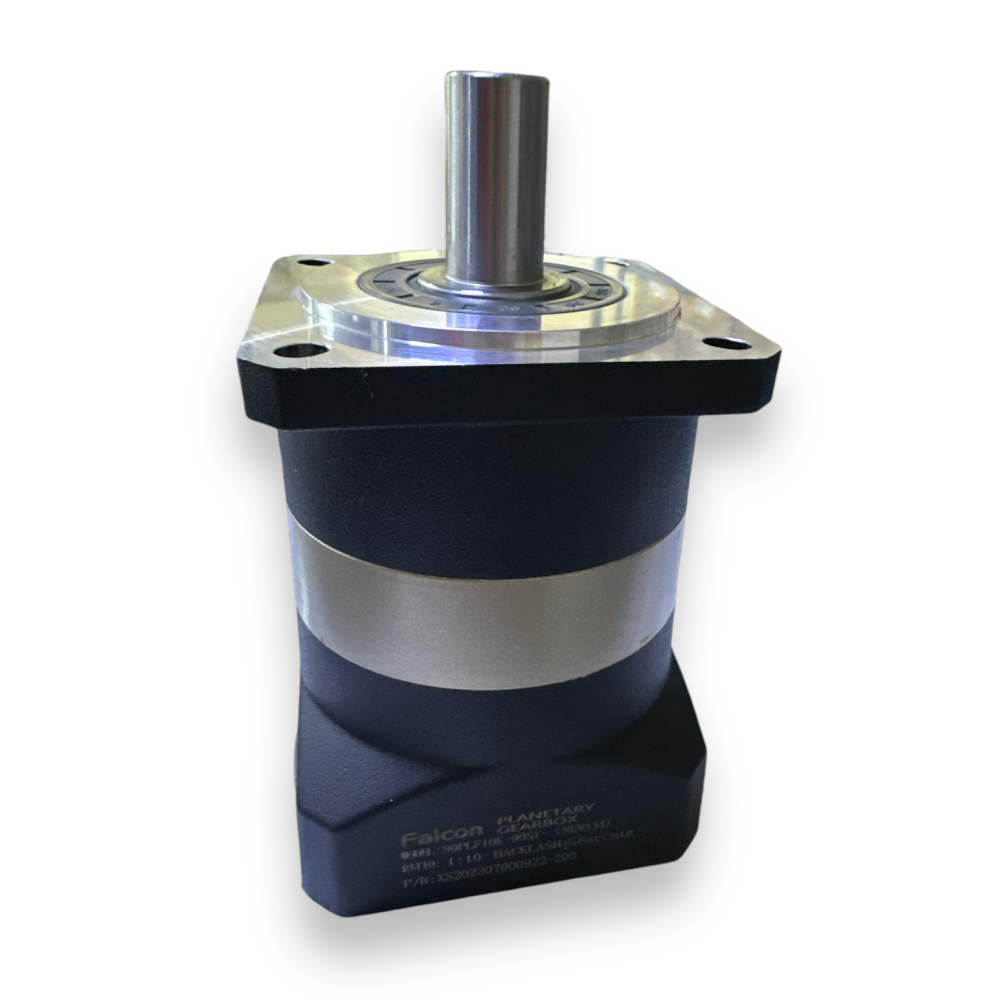

Endüstriyel otomasyon sistemlerinin vazgeçilmez bileşenlerinden olan dişli kutuları, motor torkunu artırarak yükleri daha verimli bir şekilde hareket ettirme, ataleti eşleme ve hassas pozisyonlama sağlama görevini üstlenir. Nema 34 Servo ve Step Planet Redüktörü 1/10 FALCON, özellikle Nema 34 standartlarına uygun servo ve step motorlar için tasarlanmış, yüksek tork yoğunluğu ve düşük geri boşluk (backlash) özellikleriyle dikkat çeken bir mühendislik harikasıdır. Bu redüktör, motorun nominal torkunu 10 katına çıkarırken, sistemin genel rijitliğini ve tepki süresini iyileştirerek kritik uygulamalarda üstün performans sunar. Hassas makine hareketleri gerektiren CNC tezgahlarından robotik uygulamalara kadar geniş bir yelpazede güvenilir bir çözüm ortağıdır.
FALCON serisi planet redüktörler, planet dişli düzeni sayesinde eksenel yük ve radyal yük taşıma kapasitelerini maksimize ederken, kompakt yapısıyla montaj alanından tasarruf sağlar. İç yapısındaki yüksek kaliteli alaşımlı çelik dişliler, ısıl işlemden geçirilerek optimize edilmiş sertlik ve aşınma direnci sunar; bu da redüktörün uzun ömürlü ve bakım gerektirmeyen bir operasyon sağlamasına olanak tanır. 1/10 dişli oranı, yüksek devirli motorlardan düşük devirde yüksek tork elde etmek için ideal bir denge sunar. Endüstriyel ortamların zorlu koşullarına dayanacak şekilde tasarlanan bu ürün, sürekli ve kesintisiz çalışma gerektiren üretim hatlarında güvenle kullanılabilir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Önemli Bilgi: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
FALCON 1/10 Nema 34 Planet Redüktör, yüksek hassasiyet gerektiren CNC router'lar, freze tezgahları ve lazer kesim/markalama makinelerinde eksen hareketleri için idealdir. Düşük geri boşluk özelliği sayesinde takım yolunda sapmaları minimize eder, daha pürüzsüz yüzeyler ve daha doğru kesimler elde edilmesini sağlar. Özellikle ağır işleme veya hızlı hareket kabiliyeti gerektiren uygulamalarda, motorun tork kapasitesini artırarak daha verimli ve stabil bir çalışma ortamı sunar.
Endüstriyel robot kolları, AGV (Otomatik Güdümlü Araçlar) ve otomatik paletleme/depolama sistemlerinde, yüksek taşıma kapasitesi ve hassas hareket kontrolü kritik öneme sahiptir. Bu redüktör, robotik eklemlerde ve taşıyıcı mekanizmalarda motor torkunu artırarak, daha ağır yüklerin güvenli ve tekrarlanabilir bir şekilde taşınmasına olanak tanır. Kompakt yapısı ve yüksek rijitliği, robotik sistemlerin dinamik performansını ve konumlandırma doğruluğunu önemli ölçüde iyileştirir.
Planet dişli yapısının doğal avantajları ve hassas üretim teknikleri sayesinde %95'in üzerinde verimlilik sunar. Bu, daha az enerji kaybı ve motorun tam potansiyelini kullanma anlamına gelir, işletme maliyetlerini düşürür.
Yüksek kaliteli alaşımlı çelik dişliler, optimize edilmiş ısıl işlem ve ömür boyu yağlama ile tasarlanmıştır. Bu mühendislik yaklaşımı, redüktörün zorlu endüstriyel koşullarda bile minimum bakım ile uzun yıllar sorunsuz çalışmasını garanti eder.
Standart Nema 34 flanş yapısı sayesinde, piyasada bulunan geniş bir yelpazedeki Nema 34 servo ve step motorlarla doğrudan ve hızlı bir şekilde monte edilebilir. Bu modüler tasarım, sistem entegrasyon süreçlerini basitleştirir ve zaman tasarrufu sağlar.
FALCON 1/10 planet redüktörümüz, adından da anlaşılacağı gibi tüm Nema 34 standartlarındaki step motorlarla tam uyumludur. Özellikle Nema 34 4,5 Nm, 6 Nm, 8,5 Nm ve 12 Nm tork değerlerindeki step motorlarımızla sorunsuz bir şekilde entegre edilebilir.
Evet, ürünümüzün adında da belirttiğimiz gibi Nema 34 Servo ve Step Planet Redüktörü FALCON, hem Nema 34 step motorlarla hem de Nema 34 flanş yapısına sahip servo motorlarla uyumlu olarak tasarlanmıştır. Bu sayede geniş bir otomasyon ve hareket kontrol uygulaması yelpazesi sunar.
1/10 redüksiyon oranı, bağlı olduğu motorun torkunu çıkış milinde yaklaşık 10 katına çıkarırken, motorun giriş hızını 10 kat düşürür. Bu, özellikle yüksek tork gerektiren, ağır yük taşıma veya daha hassas konumlandırma istenen uygulamalar için büyük bir avantaj sağlar.

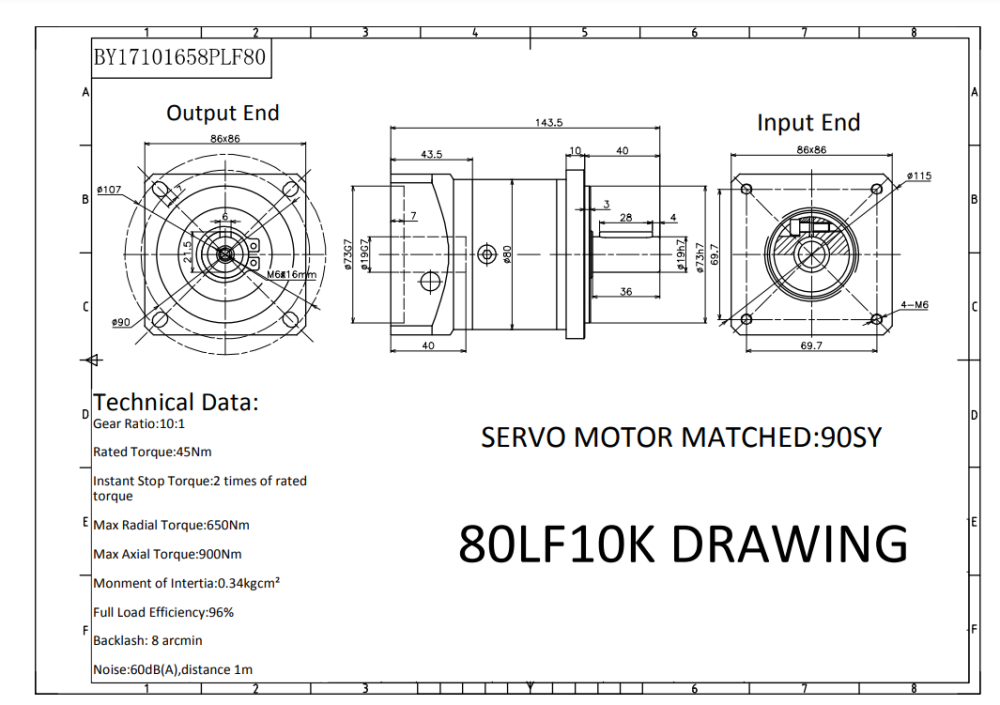

Nema 34 FALCON redüktörümüzün giriş mil çapı, Nema 34 motor mil çaplarına uygun olarak genellikle 14mm'dir. Çıkış mil çapı ise uygulamaya göre değişkenlik göstermekle birlikte yaygın olarak 16mm veya 19mm olarak tasarlanır. Tam ve kesin ölçüler için ürünün teknik çizimlerini veya veri föyünü kontrol etmeniz en doğrusu olacaktır.
Montaj sırasında motor mili ile redüktör girişi arasındaki eksenel hizalamanın çok iyi yapılması kritik önem taşır. Motor milini redüktör girişine nazikçe ve tam oturacak şekilde yerleştirip, sabitleme cıvatalarını çaprazlama ve kademeli olarak sıkmanız gerekir. Aşırı güç uygulamaktan kaçının, bu hem motor miline hem de redüktörün iç yapısına zarar verebilir.
Redüktörün aşırı ısınması birkaç nedenden kaynaklanabilir: sürekli nominal torkun üzerinde aşırı yüklenme, yanlış hizalama, yetersiz yağlama (eğer bakım gerektiren bir modelse) veya ortam sıcaklığının yüksek olması. Yükünüzün redüktörün nominal tork kapasitesini aşmadığından emin olun. Eğer problem devam eder ve sıcaklık limit değerleri aşıyorsa, teknik servisimizle iletişime geçmenizi öneririz.
FALCON serisi planet redüktörlerimiz, hassas uygulamalar için optimize edilmiş düşük geri boşluk değerlerine sahiptir. Genellikle 5-8 arc-dakika (arc-min) aralığında bir geri boşluk sunarız. Bu değer, CNC tezgahları, lazer kesim makineleri veya hassas robotik uygulamalar gibi yüksek konumlandırma doğruluğu gerektiren sistemler için oldukça uygundur.
Nema 34 FALCON redüktörümüzün maksimum giriş devri, genellikle bağlı olduğu motorun maksimum devrine ve redüktörün kendi mekanik limitlerine bağlıdır. Ortalama olarak, sürekli çalışma için 3000-4000 RPM, anlık pikler için ise 6000 RPM'e kadar giriş devirleri görülebilir. Motor hızını ayarlarken, redüktörün ve motorun teknik veri föylerindeki limitleri dikkate almanız önemlidir.
FALCON planet redüktörlerimiz genellikle ömür boyu yağlamalı ve bakım gerektirmeyen (maintenance-free) kapalı bir yapıya sahiptir. Bu sayede harici bir yağlama ihtiyacı bulunmaz. Ancak, aşırı tozlu, nemli veya kimyasal buharlı ortamlarda çalışıyorsa, contaların ve montaj cıvatalarının periyodik olarak kontrol edilmesi, dış yüzey temizliği ve doğru çalışma sıcaklığının sağlanması ürün ömrünü uzatacaktır.
Evet, Nema 34 FALCON redüktörlerimiz, kapalı ve sızdırmaz yapıları sayesinde yatay, dikey veya herhangi bir açıda sorunsuz bir şekilde monte edilebilir ve kullanılabilir. İçindeki özel ve ömür boyu geçerli yağlama sistemi, pozisyondan bağımsız olarak tüm dişli elemanlarının yeterli yağlamayı almasını garanti eder.
Nema 34 FALCON planet redüktörümüz standart olarak 2 yıl (24 ay) Mermak CNC garantisi altındadır. Garanti, üretim hatalarına ve malzeme kusurlarına karşı geçerlidir. Yanlış kullanım, aşırı yükleme, yetkisiz müdahale, dış etkenlerden veya doğal afetlerden kaynaklanan arızalar genellikle garanti kapsamı dışındadır. Detaylı bilgi için ürünle birlikte verilen garanti belgesine başvurunuz.
Elbette, Mermak CNC olarak sattığımız ürünlerin arkasındayız ve müşteri memnuniyetine büyük önem veriyoruz. Arızalanan Nema 34 FALCON redüktörleriniz için gerekli durumlarda yedek parça temini ve uzman teknik servisimiz tarafından tamir hizmeti sunmaktayız. Arıza durumunda teknik destek ekibimizle iletişime geçerek süreci başlatabilirsiniz.
FALCON redüktörümüz doğrudan motor sürücüsüne bağlanmaz, motora mekanik olarak bağlanır. Motor sürücüsü seçimi ise redüktöre bağladığınız Nema 34 step veya servo motorun tipine, akım ve voltaj değerlerine göre yapılmalıdır. Örneğin, Nema 34 step motor kullanıyorsanız, Leadshine veya Teknic gibi markaların yüksek akım kapasiteli step sürücülerini, servo motor kullanıyorsanız ilgili markanın servo sürücüsünü tercih etmelisiniz. Kontrolcü ise motor sürücüsünü yönetecektir.
