1/5 Nema 34 Dik Açılı Planet Redüktör - 5:1 Hassas Güç Aktarımı

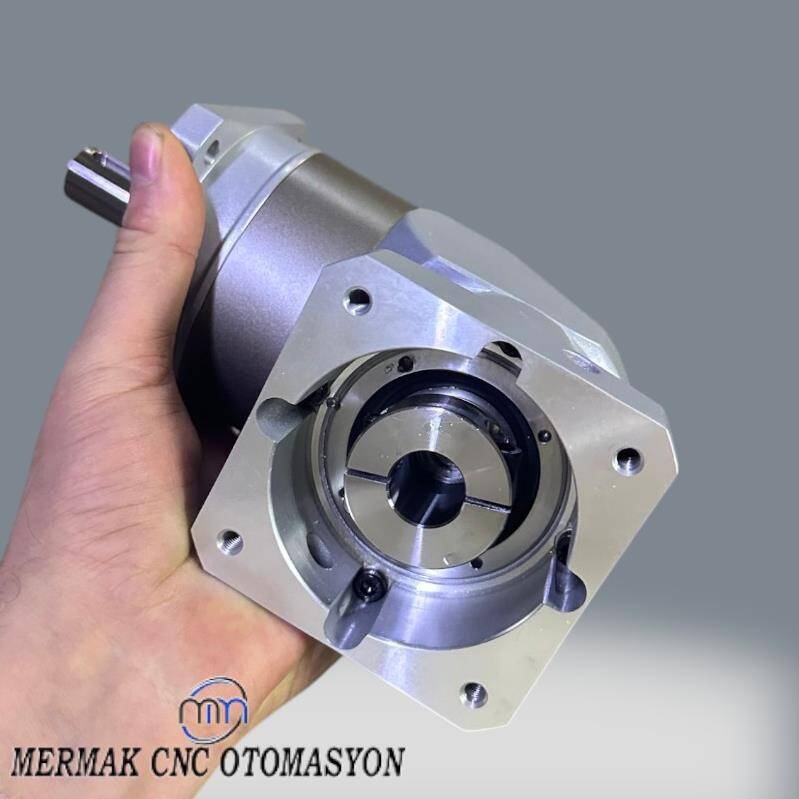

1/5 Nema 34 Dik Açılı Planet Redüktör 19mm giriş mil çapına sahip olup içlerinde 14mm bağlama yüzüğü çıkması sayesinde tüm mermak cnc nema34 step motorları ile birebir uyumludur.
Mühendislik uygulamalarında hassasiyet, verimlilik ve kompakt tasarım kritik öneme sahiptir. Bu bağlamda, 090ZPF5-L1-19-73 model kodlu 1/5 Nema 34 Dik Açılı Planet Redüktör, Nema 34 standardındaki stepper ve servo motorlarla tam uyumlu çalışarak, hareket kontrol sistemlerinizde devrim yaratmak üzere tasarlanmıştır. Bu redüktör, motor tarafından üretilen yüksek devirli hareketi, 5:1 oranında düşürerek torku beş katına çıkarır ve güç aktarım yönünü 90 derece değiştirir. Bu dik açılı yapı, özellikle montaj alanının kısıtlı olduğu veya makine tasarımının kompakt bir yerleşim gerektirdiği otomasyon projelerinde mühendislere ve makine üreticilerine eşsiz bir esneklik sunar. Üretiminde kullanılan yüksek kaliteli malzemeler ve hassas işçilik, sisteminizin uzun ömürlü, kararlı ve minimum bakım gereksinimi ile çalışmasını garanti altına alır.
Mühendislik Avantajları ve Öne Çıkan Özellikler
- Optimize Edilmiş Tork ve Güç Yoğunluğu: Planet dişli sisteminin doğası gereği, yük birden fazla dişliye dağıtılır. Bu, 090ZPF5-L1-19-73 modelinin kompakt bir gövdede dahi yüksek tork değerlerini (nominal ve anlık) rahatlıkla karşılamasını sağlar, bu da onu zorlu endüstriyel görevler için ideal kılar.
- Mekansal Verimlilik: Dik açılı (90°) çıkış tasarımı, motorun makine şasisine paralel olarak monte edilmesine olanak tanır. Bu, konveyör hatları, kartezyen robotlar ve özel otomasyon makineleri gibi yerin değerli olduğu uygulamalarda kritik bir yer tasarrufu sağlar.
- Yüksek Hassasiyet ve Düşük Boşluk (Backlash): Hassas imalat toleransları sayesinde bu redüktör, minimum düzeyde bir çalışma boşluğuna sahiptir. Bu özellik, pozisyonlama hassasiyetinin öncelikli olduğu CNC makineleri, 3D yazıcılar ve robotik sistemlerde tekrarlanabilir ve doğru hareketler elde edilmesini garanti eder.
- Dayanıklılık ve Uzun Çalışma Ömrü: Gövdesi yüksek kaliteli alüminyum alaşımdan, iç aksamdaki kritik planet ve güneş dişlileri ise ısıl işlem görmüş sementasyon çeliğinden imal edilmiştir. Bu malzeme seçimi, aşınmaya, yorulmaya ve termal genleşmeye karşı üstün bir direnç sunarak redüktörün ömrünü maksimize eder.
Temel Teknik Parametreler

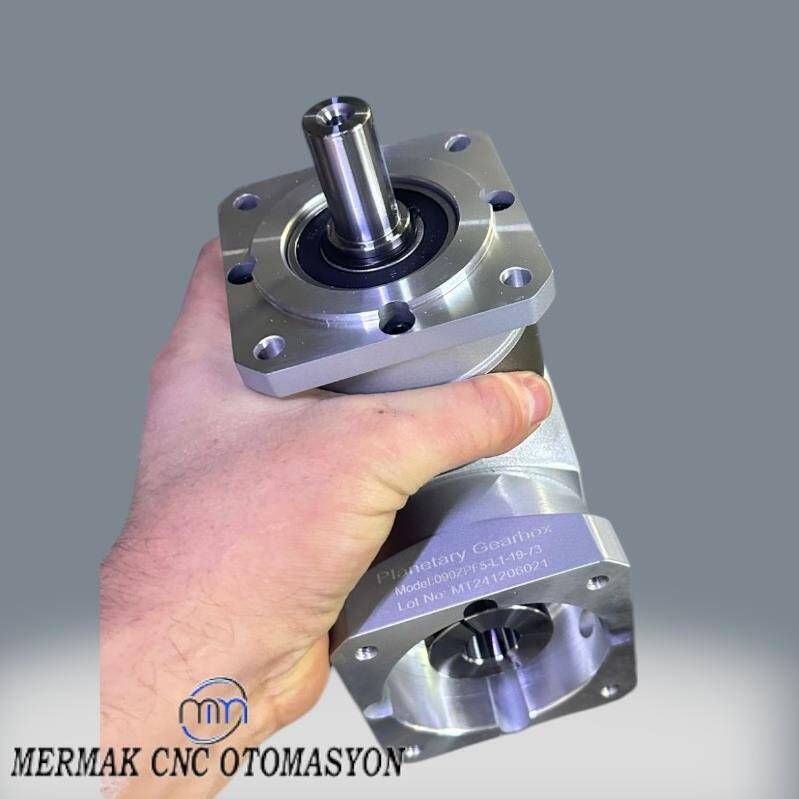

- Model: 090ZPF5-L1-19-73
- Redüksiyon Oranı: 5:1
- Uyumlu Motor Flanşı: Nema 34 (86x86mm)
- Yapı Tipi: Dik Açılı Planet Dişli Sistemi
- Giriş Mili Çapı: 19 mm
- Verimlilik: ≥ %95
Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Detaylı Teknik Özellikler Tablosu
Endüstriyel Uygulama Alanları
- CNC Router ve Freze Makineleri (X, Y ve Z eksenleri)
- Plazma ve Lazer Kesim Makineleri
- Paketleme, Etiketleme ve Dolum Makineleri
- Otomasyon ve Montaj Hatları
- Robotik Kollar ve Kartezyen Robot Sistemleri
- Tekstil ve Ahşap İşleme Makineleri
- Tıbbi Görüntüleme ve Laboratuvar Cihazları
Montaj ve Kullanım Notları
Redüktör montajı sırasında, motor mili ile redüktör girişinin tam eş merkezli olduğundan emin olunuz. Montaj cıvatalarını üretici tarafından belirtilen tork değerlerinde, karşılıklı ve kademeli olarak sıkınız. Sistemin ilk çalıştırılmasında aşırı yüklerden ve ani şoklardan kaçının. Redüktörün verimli ve uzun ömürlü çalışması için periyodik olarak sızdırmazlık ve yağ seviyesi kontrollerinin yapılması tavsiye edilir. Motor ve redüktör uyumluluğu konusunda tereddüt yaşamanız halinde teknik ekibimizden destek alınız.
Mermak Teknik Uzmanından Notlar
Bu 1/5 oranlı dik açılı redüktör, özellikle hızdan ziyade tork ve hassasiyetin ön planda olduğu uygulamalar için mükemmel bir denge sunar. 5:1 oranı, motorun ataletini sisteme yansıtırken makul bir seviyede tutar, bu da servo sistemlerde daha kararlı bir kontrol döngüsü (tuning) sağlar. Dik açılı tasarımın getirdiği yer avantajını, sisteminizin genel boyutlarını küçülterek ve daha ergonomik makineler tasarlayarak lehinize çevirebilirsiniz. Unutmayın, doğru redüktör seçimi, makinenizin genel performansını, hassasiyetini ve ömrünü doğrudan etkileyen en kritik mühendislik kararlarından biridir.
