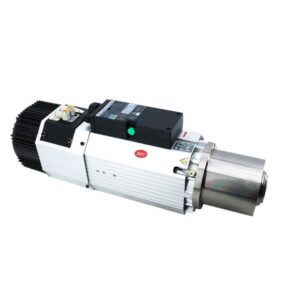

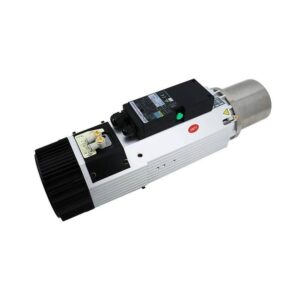

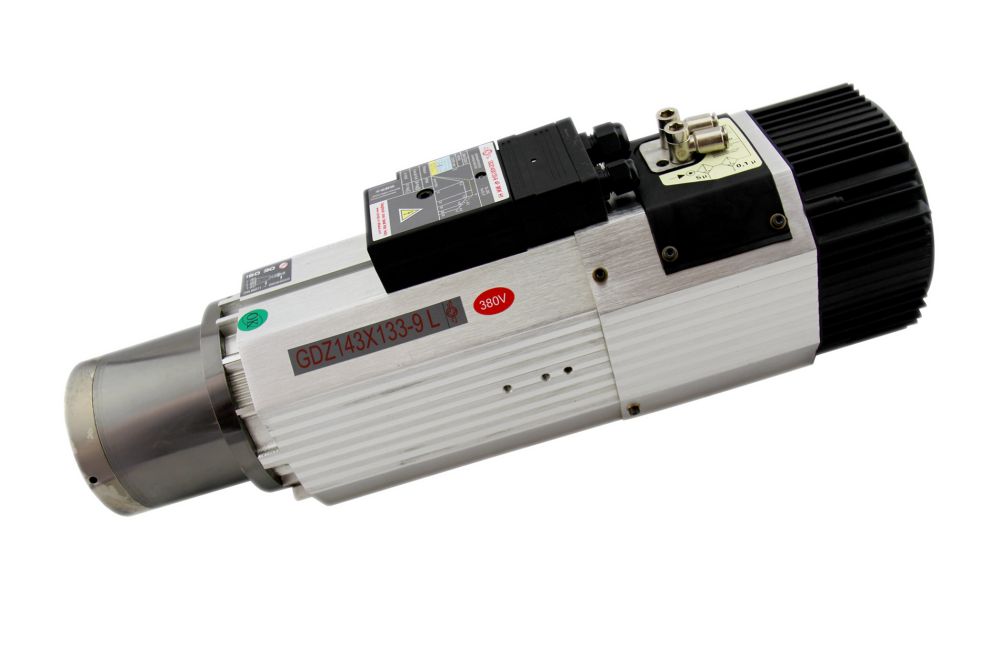

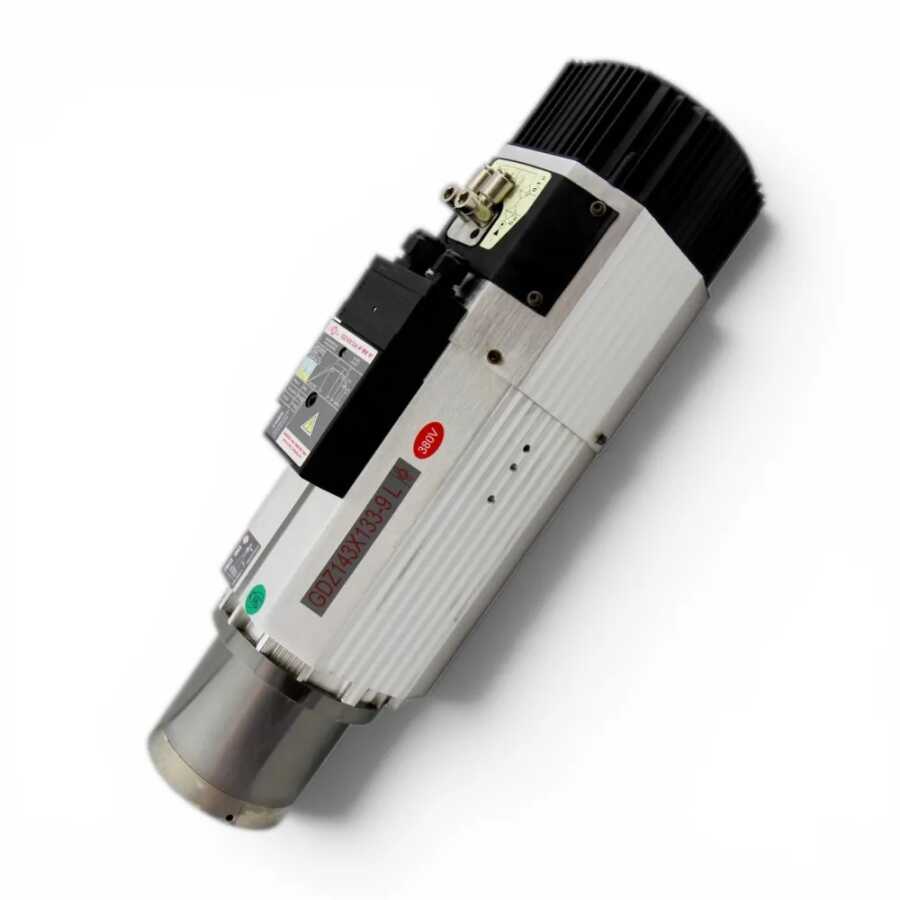

Mermak CNC tarafından sunulan Otomatik Spindle Motor GDZ143X133-9L, endüstriyel otomasyonun ve yüksek hassasiyetli işleme süreçlerinin vazgeçilmez bir bileşenidir. Modern CNC makineleri için özel olarak tasarlanmış bu premium sınıf spindle motor, sert malzemelerden kompozitlere kadar geniş bir yelpazede üstün performans sergiler. 7.5 kW nominal güç çıkışı ve 24000 RPM'ye varan devir hızı ile bu motor, en zorlu işleme operasyonlarında dahi kararlılık ve verimlilik sunar. Avrupa standartlarında üretilen ve Mermak CNC güvencesiyle sunulan bu ürün, yüksek yatırım getirisi ve uzun ömürlü kullanım beklentisi olan işletmeler için ideal bir çözümdür.
GDZ143X133-9L modeli, entegre otomatik takım değiştirme (ATC) özelliği sayesinde üretim süreçlerinde zaman tasarrufu ve operasyonel esneklik sağlar. BT30/ISO30 pens sistemi ile uyumluluğu, geniş bir takım çeşitliliği kullanma imkanı sunar ve takım değişimi operasyonlarını sorunsuz hale getirir. Yüksek kaliteli seramik rulmanlar (7011C P4 ve 7009C P4) sayesinde motorun ömrü önemli ölçüde uzarken, üstün balans teknolojisi sayesinde titreşimsiz çalışma, mükemmel yüzey kalitesi ve takım ömrünün uzaması garanti edilir. Gelişmiş sensör entegrasyonu (sıcaklık, titreşim, hız) ise motorun anlık durumunu izleyerek proaktif bakım ve maksimum operasyonel güvenliği destekler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GDZ143X133-9L, yüksek devir ve hassasiyet gerektiren CNC işleme merkezleri için idealdir. Özellikle metal, ahşap, plastik ve kompozit malzemelerin işlenmesinde, kalıpçılıkta, prototiplemede ve seri üretimde üstün performans sunar. Mükemmel yüzey kalitesi ve dar toleranslar gerektiren uygulamalarda güvenilir bir çözüm ortağıdır.
Otomotiv ve havacılık sektörlerinde hafif alaşımların (alüminyum, titanyum gibi) işlenmesi, hassas parça imalatı ve karmaşık geometrilerin oluşturulması kritik öneme sahiptir. Bu spindle motor, yüksek hızlı kesim yeteneği ve üstün balans kalitesi sayesinde bu sektörlerin zorlu beklentilerini karşılayarak üretim süreçlerine değer katar.
Kalıpçılık ve model üretimi, milimetrik hassasiyet ve kusursuz yüzey bitirme gerektiren bir alandır. GDZ143X133-9L'nin seramik rulmanları ve gelişmiş balans teknolojisi, yüksek devirlerde dahi minimum sapma ile çalışarak karmaşık kalıpların ve detaylı modellerin üstün kalitede üretilmesini sağlar. Takım ömrünü uzatarak maliyetleri düşürür.
Otomatik Takım Değiştirme (ATC) özelliği, takım değiştirme sürelerini dramatik şekilde kısaltarak işleme verimliliğini artırır. 24000 RPM'ye varan yüksek devir hızı, malzeme işleme hızını maksimize eder ve üretim kapasitesini yükseltir.
Seramik bilyalı (P4 sınıfı) rulmanlar, üstün balans kalitesi, etkili hava soğutma sistemi ve entegre sensörler sayesinde motorun dayanıklılığı ve operasyonel ömrü uzar. Bu durum, bakım maliyetlerini düşürür ve arıza riskini minimize eder.
Standart 380V besleme gerilimi ve BT30/ISO30 pens sistemi sayesinde mevcut CNC sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. HSD muadili olarak da rahatlıkla kullanılabilir, bu da sistem yükseltmelerinde büyük kolaylık sağlar.

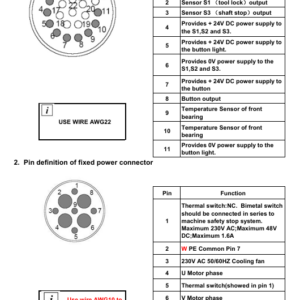

GDZ143X133-9(L) otomatik iş mili motoru 380V trifaze gerilim ile beslenmelidir. Doğru ve güvenli bir bağlantı için, motorun 17.8 A akım değerine uygun, 800 Hz frekans kapasiteli bir frekans konvertörü (VFD) kullanılmalı ve üreticinin sağladığı detaylı bağlantı şemasına kesinlikle uyulmalıdır. Yanlış bağlantı motorunuza kalıcı hasar verebilir.
GDZ143X133-9(L) spindle motorunun devir hızı 12000 RPM ile 24000 RPM arasında ayarlanabilir. Bu geniş hız aralığı, hem hassas gravür ve ince işleme gibi düşük tork, yüksek devir gerektiren uygulamalar hem de ahşap, metal ve plastik gibi çeşitli malzemelerin yüksek hızlı frezeleme ve delme işlemleri için idealdir.
GDZ143X133-9(L) modeli dahili hava soğutma sistemine sahiptir ve bu sistem, motorun aşırı ısınmasını önlemek ve uzun süreli, kararlı performans sağlamak için tasarlanmıştır. Çoğu endüstriyel uygulama için ek bir sıvı soğutma sistemine ihtiyaç duyulmaz. Ancak, motorun çevresinde yeterli hava akışının sağlandığından ve soğutma kanallarının tıkanmadığından emin olunmalıdır.
Spindle motorun aşırı ısınması; yetersiz hava akışı, yanlış VFD ayarları, yüksek akım çekimi, dengesiz takım kullanımı veya aşırı malzeme yüklemesi gibi nedenlerden kaynaklanabilir. GDZ143X133-9(L) üzerindeki sıcaklık sensörü, motorun iç sıcaklığını sürekli izler ve kritik seviyelere ulaştığında kontrol sistemine uyarı göndererek motorun korunmasına yardımcı olur. Bu sayede, olası hasarların önüne geçilir ve motor ömrü uzar.
GDZ143X133-9(L) spindle motoru hem BT30 hem de ISO30 pens çaplarıyla uyumludur. Bu iki standart, konik yapıları nedeniyle birbirinin yerine kullanılabilir ve otomatik takım değiştirme (ATC) sistemleri için yaygın olarak tercih edilir. Motorunuzun otomatik takım değiştirme özelliğinden tam verim almak için doğru pens ve takım tutucu seçimi önemlidir.
GDZ143X133-9(L) modelindeki kaliteli seramik bilyalı rulmanlar (2 adet 7011C P4 ve 2 adet 7009C P4), geleneksel çelik rulmanlara göre çok daha uzun bir ömür sunar. Seramik rulmanlar daha yüksek devirlere dayanabilir, daha az sürtünme ile daha az ısı üretir, daha sessiz çalışır ve üstün balans teknolojisi sayesinde mükemmel hassasiyette kesimler yaparak takım ömrünü uzatır.
Titreşim sensörü, motorun çalışma esnasındaki titreşim seviyelerini anlık olarak izler. Yüksek titreşimler, dengesiz takım, rulman aşınması veya montaj hatası gibi sorunlara işaret edebilir. Akım sensörü ise motorun çektiği akımı takip eder ve aşırı akım durumlarında koruma sağlayarak enerji verimliliğini optimize eder. Bu sensör verileri, motorun sağlığını ve performansını gerçek zamanlı olarak izlemek ve olası arızaları önceden tespit etmek için kritiktir.
GDZ143X133-9(L) 9 kW gücünde, 380V gerilim ve 17.8 A akımla çalışan, 800 Hz frekansa sahip bir motordur. Bu özelliklere uygun, en az 9 kW gücünde, 800 Hz çıkış frekansını destekleyen bir VFD seçmelisiniz. Temel VFD ayarları arasında maksimum çıkış frekansı (800 Hz), nominal motor gerilimi (380V), nominal akım (17.8 A) ve hızlanma/yavaşlama rampaları bulunur. Detaylı ayarlar için VFD üreticisinin ve motorun teknik dokümanlarına başvurulmalıdır.
Evet, GDZ143X133-9(L) otomatik iş mili motoru, 9kW ATC mili olarak HSD'nin yerini alabilecek şekilde tasarlanmıştır. Fiziksel boyutlar ve bağlantı arayüzleri açısından HSD marka motorlarla uyumluluk gösterebilir. Ancak, tam bir uyumluluk ve sorunsuz geçiş için mevcut sisteminizin (VFD, kontrolcü vb.) teknik özelliklerinin GDZ143X133-9(L) motorun gereksinimlerini karşıladığından emin olmanız ve gerekirse profesyonel destek almanız önerilir.
GDZ143X133-9(L) geniş 12000-24000 RPM devir aralığı sayesinde çeşitli malzemelerde yüksek verim sağlar. Sert malzemeler (metal) için daha düşük devir ve yüksek tork, yumuşak malzemeler (ahşap, plastik) ve ince işleme için daha yüksek devirler idealdir. Ancak maksimum verim, kullanılan takımın çapı, malzeme cinsi, kesme derinliği ve ilerleme hızı gibi parametrelerin doğru kombinasyonu ile elde edilir. Motorun sensör verilerini (akım, titreşim) izleyerek optimum parametreleri belirleyebilirsiniz.
Mermak CNC olarak Türkiye distribütörü olduğumuz GDZ143X133-9(L) otomatik iş mili motorumuz için standart endüstriyel garanti koşullarını sunmaktayız. Garanti süresi ve detaylı koşullar için Mermak CNC satış ekibiyle iletişime geçmenizi öneririz. Garanti kapsamı, üretim hatalarını kapsamakta olup, kullanıcı hatası veya yanlış kurulumdan kaynaklanan arızaları içermemektedir.
Mermak CNC, GDZ143X133-9(L) spindle motorunun Türkiye distribütörü olarak yedek parça temini konusunda tam destek sağlamaktadır. Motorun uzun ömürlü kullanımı için kritik olan seramik rulmanlar ve tüm dahili sensörler gibi yedek parçalara kolayca ulaşabilirsiniz. Yedek parça talepleriniz için Mermak CNC servis departmanımızla iletişime geçmeniz yeterlidir.
GDZ143X133-9(L) spindle motorunuzda bir arıza meydana gelmesi durumunda, Mermak CNC'nin deneyimli teknik servis ekibi hızlı ve çözüm odaklı destek sunar. İlk olarak sorunu telefon veya uzaktan erişimle teşhis etmeye çalışılır. Gerekirse motor servis merkezimize alınarak detaylı inceleme ve tamir işlemleri yapılır. Tamir süreci ve maliyetleri hakkında sizi düzenli olarak bilgilendiririz.
Evet, GDZ143X133-9(L) otomatik iş mili motorunun kurulumu ve ilk kalibrasyonu kritik öneme sahiptir. Mermak CNC olarak motorun doğru ve verimli bir şekilde çalışabilmesi için kurulum aşamasında teknik destek sağlamaktayız. Uzman ekibimiz, bağlantı şemaları, VFD ayarları ve genel sistem entegrasyonu konularında size yardımcı olabilir. Destek talepleriniz için servis departmanımızla iletişime geçebilirsiniz.
