Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye - 1

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye - 2

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye - 3

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye - 4

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye

Cnc Kontrol Ünitesi

Yorum Yap

Yorumlar (24)

Ürün Kodu : 8691453003506

Stokta 5 Adet Var hesaplanıyor…

141.056,64 TL

%40 İndirim

70.218,40 TL + KDV

84.262,08 TL Kdv Dahil

%40 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

Adet

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Eksen Özelliği

4 Eksen

Marka Cnc Kontrol Ünitesi

Kategori Cnc Kontrol Paneli

SSS

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Adt-Cnc4640 kontrol ünitesi, modern endüstriyel frezeleme uygulamaları için tasarlanmış, 4 eksenli eş zamanlı kontrol yeteneğine sahip, yüksek performanslı bir çözümdür. ARM 9 CPU ve FPGA çift çekirdekli işlemci mimarisi sayesinde, karmaşık G-kod yorumlama, hassas eksen hareket kontrolü ve gerçek zamanlı sistem izleme gibi kritik görevleri üstün bir hız ve doğrulukla yerine getirir. Bu entegre yapı, özellikle kalıpçılık, otomotiv ve havacılık gibi sektörlerdeki zorlu işleme süreçlerinde beklenen tekrarlanabilirliği ve yüzey kalitesini garanti eder. Ürün, beraberindeki el çarkı (MPG) ve klavye ile kullanıcıya sezgisel ve hızlı bir operasyonel deneyim sunarak, makine ayar sürelerini minimize eder ve operasyonel verimliliği artırır.

Bu kontrol ünitesi, yalnızca bir kumanda sistemi olmanın ötesinde, entegre teşhis ve telafi yetenekleriyle üretim sürekliliğini ve işleme kalitesini güvence altına alır. Otomatik ters boşluk telafisi (backlash compensation) mekanik boşluklardan kaynaklanan hassasiyet kayıplarını ortadan kaldırırken, takım boyu ve yarıçapı telafileri (tool length/radius compensation) farklı takımlarla çalışırken programlama karmaşasını azaltır ve hassas kontur işlemlerine olanak tanır. Geniş haberleşme arayüzleri (USB, RS232) ve çoklu koordinat sistemi desteği, Adt-Cnc4640'ı mevcut otomasyon altyapılarına kolayca entegre edilebilir ve geleceğe dönük üretim ihtiyaçlarına adapte edilebilir kılar.

Öne Çıkan Avantajlar

Gelişmiş 4 Eksen Kontrolü: Eş zamanlı 4 eksen hareket kabiliyeti ile karmaşık geometrili parçaların işlenmesinde üstün esneklik ve hassasiyet sunar.
Yüksek Performanslı İşlemci Mimarisi: ARM 9 CPU ve FPGA çift çekirdekli yapı, hızlı hesaplama ve gerçek zamanlı eksen kontrolü ile maksimum verimlilik sağlar.
Kapsamlı Otomatik Teşhis: Sistem başlatma ve çalışma sırasında CPU, bellek, I/O ve eksen durumlarını sürekli izleyerek arıza tespiti ve önleyici bakım imkanı sunar.
Akıllı Telafi Sistemleri: Otomatik ters boşluk, takım boyu ve yarıçapı telafileri sayesinde işleme hassasiyetini artırır, hurda oranını düşürür.

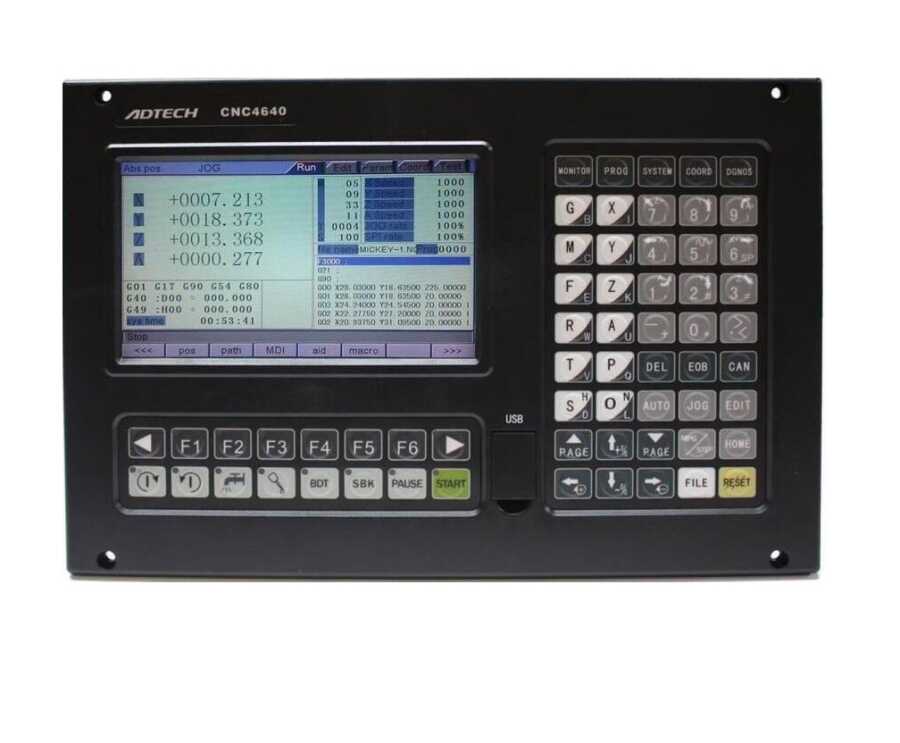

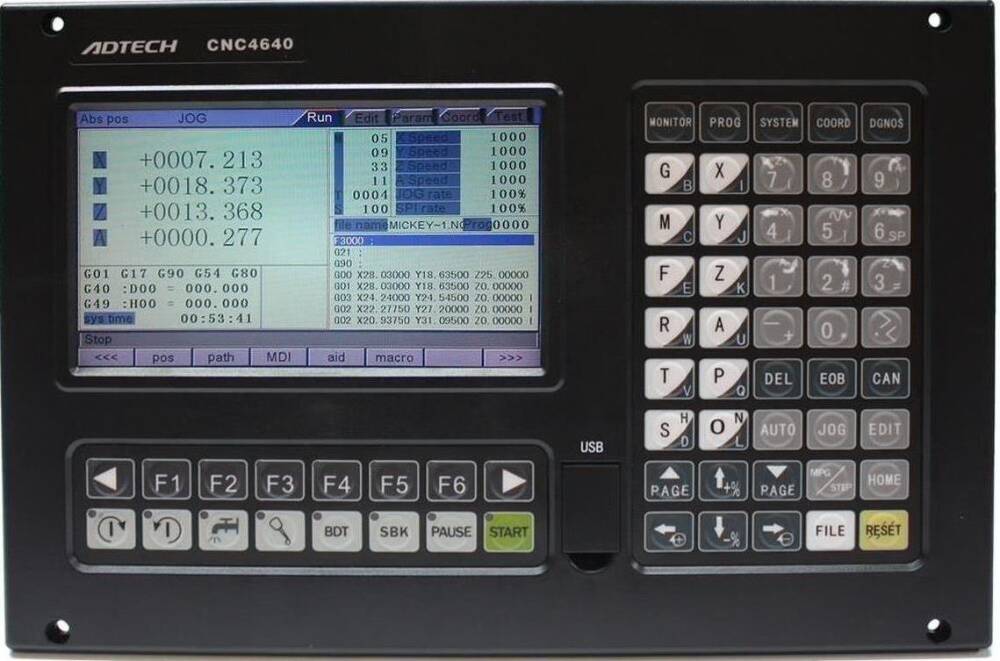

Kullanıcı Dostu Arayüz ve Entegrasyon: 7.0 inç TFT renkli ekran, el çarkı ve klavye ile kolay kullanım; USB ve RS232 portları ile kolay program transferi ve PC entegrasyonu sağlar.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.

Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre

Değer / Açıklama

Kontrol Edilen Eksen Sayısı

4 Eksen (Eş Zamanlı)

İşlemci Mimarisi

ARM 9 CPU + FPGA Çift Çekirdekli İşlemci

Ekran Tipi ve Çözünürlüğü

7.0 inç TFT Renkli Ekran, 800x400 Yüksek Çözünürlük

Haberleşme Arayüzleri

USB Disk, USB PC İletişim Konektörü, RS232 Arayüzü

PLC Kapasitesi

4 Kanal, 2 MB Entegre PLC

Enterpolasyon Tipleri

Doğrusal, Ark ve Spiral Enterpolasyon

Telafi Fonksiyonları

Otomatik Ters Boşluk, Takım Boyu, Takım Yarıçapı Telafisi

Programlama Esnekliği

Ölçekleme, Ayna İşleme, Makro Tanımı, Program Döngüsü/Atlama/Kayma/Aktarım

Koordinat Sistemleri

6 İş Parçası, 9 Uzatma ve 1 Referans Noktası Koordinat Sistemi

Kullanıcı Arayüzü

Tam İngilizce Menü, Tam Ekran Düzenleme, Basamaklı Menü Yapısı

Çalışma Gerilimi

24 V DC (Filtreli)

Çalışma Sıcaklığı Aralığı

0°C - 45°C (Optimum: 5°C - 40°C)

Çalışma Nem Oranı

%10 - %90 (Yoğuşmasız, Optimum: %20 - %85)

Tavsiye Edilen Çalışma Ortamı

Aşırı toz, asit, alkali, aşındırıcı/patlayıcı gazlar ve güçlü elektromanyetik girişimden arındırılmış

Dahil Edilen Ekipmanlar

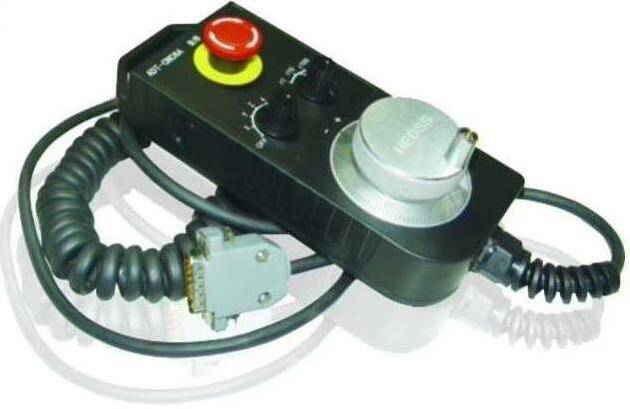

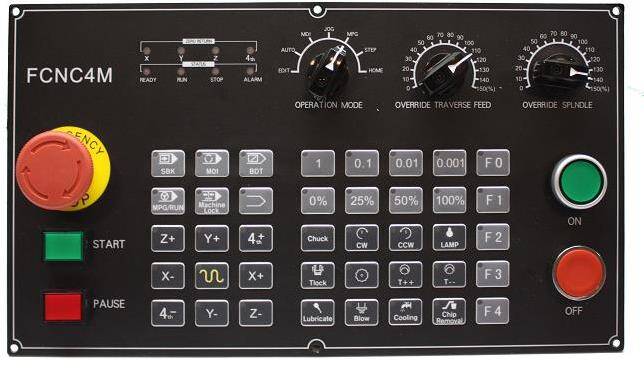

El Çarkı (MPG - ADT-CNC4A), Klavye, Ek Plaka (FCNC4M)

Endüstriyel Uygulama Alanları

Kalıpçılık ve Hassas İşleme

Adt-Cnc4640, yüksek hassasiyet ve karmaşık yüzey kalitesi gerektiren kalıp, prototip ve seri üretim parçalarının imalatında idealdir. Özellikle 4 eksenli eş zamanlı kontrol yeteneği, zorlu açılar ve iç bükey geometriler içeren kalıpların, örneğin enjeksiyon kalıplarının veya dövme kalıplarının, tek bağlamada işlenmesine olanak tanır. Otomatik telafi sistemleri ve spiral enterpolasyon yetenekleri, yüzey pürüzlülüğünü minimize ederken, yüksek çözünürlüklü ekran operatörün işleme sürecini detaylı bir şekilde takip etmesini sağlar.

Otomotiv ve Havacılık Parçaları Üretimi

Otomotiv ve havacılık sektörlerinde, yüksek mukavemetli alaşımların ve titanyum gibi zorlu malzemelerin işlenmesi, kesin toleranslar ve mükemmel tekrarlanabilirlik gerektirir. Adt-Cnc4640'ın ARM 9 + FPGA işlemci gücü, bu sektörlerde kullanılan motor blokları, türbin kanatları veya iniş takımı bileşenleri gibi kritik parçaların üretiminde gerekli olan hızlı ve güvenilir işleme performansını sunar. Kapsamlı otomatik teşhis fonksiyonu, üretim kesintilerini minimuma indirerek, bu stratejik sektörlerdeki operasyonel sürekliliğe katkıda bulunur.

Operasyonel Avantajlar

Yüksek Verimlilik

ARM 9 CPU ve FPGA çift çekirdekli işlemcinin sağladığı yüksek hız ve hassasiyet, işleme sürelerini optimize eder. Otomatik telafi ve kapsamlı programlama talimatları, operatör müdahalesini azaltarak ve setup sürelerini kısaltarak üretim hattının genel verimliliğini artırır.

Uzun Kullanım Ömrü

Endüstriyel sınıf bileşenlerle tasarlanmış olan Adt-Cnc4640, 0°C - 45°C geniş çalışma sıcaklığı aralığı ve belirli ortam koşullarına dayanıklılığı ile uzun süreli ve kesintisiz operasyon vaat eder. Dahili kendi kendini teşhis yeteneği, potansiyel arızaları önceden tespit ederek planlı bakım olanağı sunar ve sistemin ömrünü uzatır.

Kolay Entegrasyon

USB disk, USB PC ve RS232 gibi çok yönlü haberleşme portları, Adt-Cnc4640'ın mevcut CAD/CAM/CAPP yazılımları ve endüstriyel ağlarla sorunsuz entegrasyonunu sağlar. Sezgisel menü yapısı ve çoklu dil desteği, kurulum ve adaptasyon sürecini basitleştirerek devreye alma süresini kısaltır.

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Hakkında Merak Edilenler ve Teknik Detaylar

Adt-Cnc4640 kontrol ünitesini kaç volt ile beslemeliyim, filtreli güç kaynağı kullanmak şart mı?

Adt-Cnc4640 kontrol ünitesinin kararlı ve hatasız çalışması için **24 V DC (filtreli)** bir güç kaynağı ile beslenmesi gerekmektedir. Filtreli güç kaynağı kullanımı, elektrik şebekesindeki olası dalgalanma ve gürültüleri engelleyerek sistemin ömrünü uzatır ve performansını optimize eder.

Bu kontrol ünitesini mevcut servo veya step sürücülerimle nasıl entegre edebilirim, uyumluluk sorunları yaşar mıyım?

Adt-Cnc4640, 4 kanal 2 MB/s yüksek hızlı darbe çıkışı ve 6 kanal AB faz kod çözücü desteği sunar. Bu özellikleri sayesinde piyasadaki çoğu standart step ve servo sürücü ile kolayca entegre edilebilir. Detaylı bağlantı şemaları ve entegrasyon için ürünün teknik dokümantasyonuna veya Mermak CNC teknik destek ekibine başvurabilirsiniz.

Adt-Cnc4640 ile 4 eksenli freze tezgahımı tam olarak kontrol edebilir miyim? İleride 5. eksen eklemek istersem ne yapmalıyım?

Evet, Adt-Cnc4640 modeli, adından da anlaşılacağı üzere **4 eksenli bağlantıyı tamamen destekler** ve freze tezgahınız için gerekli tüm kontrol fonksiyonlarını sunar. Ancak bu model spesifik olarak 4 eksen için tasarlanmıştır. Eğer ileride 5. eksen ekleme ihtiyacınız olursa, daha yüksek eksen desteği sunan farklı bir kontrol sistemi araştırmanız gerekebilir.

Kendi CAD/CAM programımdan oluşturduğum G kodlarını bu kontrol ünitesine nasıl aktarabilirim? Hangi bağlantı yöntemlerini destekliyor?

G kodlarınızı CNC sistemine aktarmak için çeşitli seçenekleriniz mevcuttur. Adt-Cnc4640, **USB disk**, **RS232 arayüzü** ve **SD kart** bağlantılarını destekler. Ayrıca, üzerinde bulunan U flash ve USB iletişim portu sayesinde PC'nizle doğrudan bağlantı kurarak programları kolayca transfer edebilirsiniz.

4 eksenli senkronizasyon sırasında Adt-Cnc4640'ın darbe çıkış hızı ne kadar? Yüksek hızlı ve hassas işlemler için yeterli mi?

Adt-Cnc4640, **4 kanal 2 MB/s yüksek hızlı darbe çıkışı** sunar. Bu hız, çoğu frezeleme uygulamasında yüksek hızlı ve hassas hareket kontrolü için fazlasıyla yeterlidir. ARM 9 CPU + FPGA çift çekirdekli işlemci ile birlikte stabil ve güvenilir bir performans sağlar.

Ünitenin ekran boyutu ve çözünürlüğü nasıl? Türkçe dil desteği mevcut mu ve menüler kullanıcı dostu mu?

Ünite, **7.0 inç TFT renkli ekran** ve **800x400 yüksek çözünürlüklü** net bir görüntü sunar. Özelliklerinde **çoklu dil desteği** belirtildiği için Türkçe dil seçeneğinin mevcut olması oldukça olasıdır. Menü yapısı, basit kullanım ve iyi görünürlük sağlamak üzere kademeli bir yapıda tasarlanmıştır.

Atölyem tozlu ve nemli olabiliyor. Adt-Cnc4640'ın çalışma ortamı limitleri nelerdir, hangi koşullarda sorunsuz çalışır?

Adt-Cnc4640'ın optimum çalışma sıcaklığı **5°C-40°C** ve optimum çalışma nemi **20%-85% (yoğuşmasız)** aralığındadır. Ünitenin aşırı toz, asit, alkali, aşındırıcı ve patlayıcı gazlar ile güçlü elektromanyetik girişim olmayan bir ortamda kullanılması, uzun ömürlü ve sorunsuz çalışması için kritik öneme sahiptir.

Kontrol ünitesi bir hata verdiğinde, sorunu kendim nasıl teşhis edebilirim? Kapsamlı bir hata düzeltme veya tanılama özelliği var mı?

Evet, Adt-Cnc4640 sistemi gelişmiş **kendini tanılama** fonksiyonlarına sahiptir. Her başlatıldığında veya sıfırlandığında CPU, bellek, LCD, I/O arayüzü, parametre durumu ve işleme programını kapsamlı bir şekilde kontrol eder. Ayrıca, çalışma sırasında güç kaynağı, ana eksen, limit ve I/O portlarını gerçek zamanlı olarak izler ve **bol hata düzeltme fonksiyonları** ile operasyondaki hataları işaret edip düzeltmenize yardımcı olur.

Dahili PLC özelliği ne işe yarar? Kendi özel işleme veya kontrol makrolarımı tanımlayabilir miyim?

Adt-Cnc4640'ın dahili **PLC** özelliği, makinenizin yardımcı fonksiyonlarını (örneğin takım değiştirme, mengene kontrolü, soğutma sıvısı) programlayarak otomasyonu artırmanıza olanak tanır. Ayrıca, sistem **makro tanımı** talimatlarını desteklediği için, tekrarlayan veya karmaşık işlemleri basitleştirmek adına kendi özel işleme makrolarınızı kolayca oluşturabilirsiniz.

Otomatik geri boşluk, takım boyu ve yarıçap telafisi gibi özellikler işleme hassasiyetimi nasıl etkiler? Kalibrasyonları kolay mı?

Ünitenin sunduğu otomatik ters boşluk dengeleme, otomatik takım uzunluk telafisi ve otomatik takım yarıçapı dengeleme gibi fonksiyonlar, işleme hassasiyetinizi önemli ölçüde artırır. Bu özellikler, takım aşınması, tezgah geometrisindeki küçük hatalar veya geri boşluk gibi faktörlerden kaynaklanan sapmaları otomatik olarak düzelterek daha doğru ve kaliteli parça üretmenizi sağlar. Bu telafilerin kalibrasyonu genellikle sistem menüleri üzerinden kolayca yapılabilir.

Adt-Cnc4640 kontrol ünitesi için garanti süresi ne kadar ve garanti koşulları neleri kapsıyor?

Mermak CNC olarak ürünlerimize güveniyoruz. Adt-Cnc4640 için standart garanti koşulları geçerlidir. Garanti süresi ve kapsamı hakkında en güncel ve detaylı bilgiye ulaşmak için lütfen doğrudan Mermak CNC satış ekibi veya resmi web sitesi ile iletişime geçiniz. Genellikle üretim hatalarına karşı belirli bir süre garanti sunulmaktadır.

Ünitenin arızalanması durumunda yedek parça temini veya tamir hizmeti nasıl sağlanıyor? Yurt dışından parça bekleme gibi durumlar olur mu?

Mermak CNC olarak, satış sonrası hizmetlerimize büyük önem veriyoruz. Adt-Cnc4640 için arıza durumunda gerekli yedek parça temini ve profesyonel tamir hizmetleri tarafımızca sağlanmaktadır. Genellikle stok durumumuza göre yedek parça temini hızlı bir şekilde gerçekleştirilir ve yurt dışından uzun bekleme süreleri yaşanmaz.

Kurulum veya kullanım sırasında bir sorun yaşarsam, Mermak CNC'den teknik destek alabilir miyim? Destek kanalları nelerdir?

Elbette, Mermak CNC, Adt-Cnc4640 kontrol ünitesinin kurulumu ve kullanımı sırasında karşılaşabileceğiniz her türlü sorun için kapsamlı teknik destek sunmaktadır. Telefon, e-posta veya uzaktan erişim gibi çeşitli kanallar aracılığıyla deneyimli teknik ekibimizden destek alabilirsiniz. Müşteri memnuniyeti ve kesintisiz operasyonlarınız bizim için önceliklidir.

Spindle Motor Encoder Girişi Nasıl Yapılır. ▼

? spindle-motor" target="_blank" style="color:#F39C12;text-decoration:underline;">Spindle motor encoder girişi nasıl yapılır?
encoder bağlantısı
spindle encoder input
ADT-CNC4640 encoder bağlantısı
spindle motor encoder connection
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi üzerinde spindle motor encoder girişi için bağlantı adımları ve dikkat edilmesi gereken teknik detaylar aşağıdadır:

1. Encoder Giriş Terminalleri:

- Spindle encoder bağlantısı için J3 terminal bloğu kullanılır.
- Pinler ve işlevleri:
- A+ : Spindle encoder A+ sinyali
- A- : Spindle encoder A- sinyali
- B+ : Spindle encoder B+ sinyali
- B- : Spindle encoder B- sinyali
- Z+ : Spindle encoder Z+ sinyali (opsiyonel, referans için)
- Z- : Spindle encoder Z- sinyali (opsiyonel)
- EVCC5V : Encoder besleme +5V
- EGND : Encoder besleme 0V (GND)

2. Bağlantı Tipleri:

- AB faz (diferansiyel) encoder kullanımı önerilir.
- Encoder çıkış tipine göre bağlantı şekli:
- Diferansiyel (Line Driver) Encoder: A+, A-, B+, B-, (isteğe bağlı Z+, Z-) doğrudan karşılıklı bağlanır.
- Open Collector/Complementary/Voltage Output Encoder: Ortak anot bağlantısı yapılır. Encoderin çıkış voltajına göre uygun direnç seçilmelidir (5V için direnç gerekmez, 12V için 1K-2KΩ, 24V için 2K-5KΩ direnç kullanılmalıdır).

3. Besleme:

- Encoder beslemesi için EVCC5V ve EGND uçları kullanılır. Encoderinizin voltaj ihtiyacına göre harici besleme kullanmanız gerekebilir.

4. Bağlantı Şeması:

- Encoder kablosunun sinyal uçlarını (A, B, Z) ve besleme uçlarını doğru şekilde J3 terminaline bağlayın.
- Kablo uzunluğu fazla ise mutlaka shield’lı kablo ve diferansiyel çıkışlı encoder tercih edin (parazit ve sinyal kaybını önler).

5. Parametre ve Ayar:

- Kontrol ünitesi menüsünden spindle encoder geri beslemesi aktif edilmeli ve encoder çözünürlüğü (pulse/rev) doğru girilmelidir.
- Encoder türü ve bağlantı şekli parametrelerde seçilmelidir (diferansiyel veya ortak anot/kathot).
- Bağlantı sonrası spindle hareket ettirilerek ekrandan doğru pulse sayısı ve yönü kontrol edilmelidir.

6. Dikkat Edilecekler:

- Encoder ve kontrol ünitesi topraklaması iyi yapılmalıdır.
- Sinyal kabloları güç kablolarından ayrı ve mümkünse kısa tutulmalıdır.
- Encoder çıkış sinyalleri ile kontrol ünitesi girişleri arasında voltaj uyumu sağlanmalıdır.

Özet Bağlantı Tablosu:

J3 Terminali	Encoder Sinyali
A+	A+
A-	A-
B+	B+
B-	B-
Z+	Z+ (opsiyonel)
Z-	Z- (opsiyonel)
EVCC5V	+5V (veya harici besleme)
EGND	0V (GND)

Bağlantıdan Sonra:

- Encoder bağlantısı tamamlandıktan sonra, spindle hareket ettirilerek pulse sayısı ve yönü ekrandan kontrol edilmelidir.
- Parametreler menüsünden encoder tipi ve çözünürlüğü girilmelidir.

Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik bağlantı için yukarıdaki adımları uygulayabilirsiniz. Detaylı teknik destek gerektiğinde Mermak CNC teknik servisi ile iletişime geçebilirsiniz.

Kaynak: Ürün teknik dokümantasyonu ve bağlantı şeması .

Köşe Dönüşlerini Yumuşatma Parametreleri Nelerdir. ▼

? köşe dönüşü yumuşatma parametreleri
corner smoothing parameters
ADT-CNC4640 köşe yumuşatma
kontrol ünitesi köşe dönüşü
smoothing, acceleration, jerk, look ahead
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi'nde köşe dönüşlerini yumuşatma (corner smoothing) için kullanılan ana parametreler genellikle “ivmelenme (acceleration)”, “yavaşlama (deceleration)”, “jerk (ani ivme değişimi)” ve “look ahead (ileri bakış)” fonksiyonları ile ilgilidir. Bu parametreler, takımın köşe noktalarında ani duruş/kalkış yapmadan, daha akıcı ve titreşimsiz bir hareketle geçiş yapmasını sağlar.

Temel Parametreler ve Açıklamaları:

1. Acceleration (İvmelenme) ve Deceleration (Yavaşlama) Parametreleri
- Her eksen için ayrı ayrı ayarlanır.
- Tipik parametre isimleri: “Axis Acceleration”, “Axis Deceleration”
- Değer aralığı: Genellikle mm/sn² cinsinden, makinenin mekanik kapasitesine göre belirlenir.
- Yüksek değerler hızlı hareket sağlar ama köşe geçişlerinde sarsıntı yapabilir; düşük değerler daha yumuşak geçiş sağlar.

2. Jerk (Ani İvme Değişimi) Parametresi
- Takımın hız profilindeki ani değişimleri sınırlar.
- Parametre kodu modelden modele değişir; bazı sistemlerde “Jerk Limit” veya “S-Curve” olarak geçer.
- Değer aralığı: Genellikle mm/sn³ cinsinden.
- Düşük jerk değeri, köşe dönüşlerinde daha yumuşak hareket sağlar.

3. Look Ahead (İleri Bakış) Fonksiyonu
- Kontrol ünitesi, G kodunu önceden analiz ederek köşe noktalarında hız ve ivme profilini optimize eder.
- “Look Ahead Block Number” veya “Path Smoothing” gibi parametrelerle ifade edilir.
- Değer aralığı: Genellikle 10–100 blok arası seçilebilir.
- Yüksek değer, daha akıcı köşe geçişi sağlar.

4. Path Smoothing / Corner Smoothing (Yol/Köşe Yumuşatma)
- Bazı kontrol ünitelerinde doğrudan “Corner Smoothing” veya “Path Smoothing” adında bir parametre bulunur.
- Bu parametre aktif edildiğinde, takım yolu üzerinde keskin köşeler otomatik olarak yay (arc) ile yumuşatılır.
- Değer aralığı: 0 (kapalı) – 1 (açık) veya belirli bir tolerans değeri (mm cinsinden).

Adım Adım Ayar Yöntemi:

1. Kontrol ünitesi menüsünden “Eksen Parametreleri” veya “Motion Parameters” bölümüne girin.
2. X, Y, Z ve varsa A ekseni için “Acceleration” ve “Deceleration” değerlerini uygulamanıza uygun şekilde ayarlayın.
3. “Jerk” veya “S-Curve” parametresi varsa, değeri düşürerek daha yumuşak geçiş elde edin.
4. “Look Ahead” veya “Path Smoothing” parametresini aktif edin ve blok sayısını artırarak köşe geçişlerini daha akıcı hale getirin.
5. Değişikliklerden sonra bir test programı ile köşe dönüşlerinde takım hareketini gözlemleyin ve gerekirse değerleri tekrar optimize edin.

Not:

Parametrelerin tam kodu ve isimleri, kontrol ünitesinin yazılım versiyonuna göre değişebilir. Ürünle birlikte verilen kullanım kılavuzunda veya menüde bu başlıklar altında ilgili parametreleri bulabilirsiniz. Ayar yaparken makinenin mekanik sınırlarını aşmamaya dikkat edin.

Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez.

Bu parametreler sayesinde köşe dönüşlerinde takımınızın hareketi daha yumuşak ve hassas olur, titreşim ve mekanik zorlanma azalır. Her uygulama için en uygun değerler, deneme ve gözlem ile belirlenmelidir.

Eksenlerde Daire Çizerken Titreme Olmaması İçin Parametreler Nasıl Ayarlanmalıdır ▼

? Adt-Cnc4640 daire çizerken titreme parametre ayarları
Adt-Cnc4640 eksen titreme önleme parametreleri
Adt-Cnc4640 servo tuning, s-curve, jerk, acceleration, interpolation
Adt-Cnc4640 circular interpolation smoothness
Adt-Cnc4640 motor parametreleri dairesel hareket
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi ile dairesel interpolasyon (daire çizme) sırasında eksenlerde titreme oluşmaması için aşağıdaki parametre ve ayarları dikkatlice yapmanız gerekir:

1. Eksen Hız ve İvme (Acceleration/Deceleration) Parametreleri

- Her eksen için hız (max velocity) ve ivmelenme (acceleration) değerleri uygun şekilde ayarlanmalıdır.
- Yüksek ivme değerleri ani hareketlere ve titremeye neden olabilir. Özellikle dairesel hareketlerde, ivme (acceleration) ve yavaşlama (deceleration) değerlerini kademeli ve yumuşak (düşük) tutmak gerekir.
- Tipik parametreler:
- X/Y/Z/A eksenleri için: “Acceleration”, “Deceleration”, “Jerk” (varsa)
- Öneri: İvme değerini önce düşükten başlatıp (ör. 200–500 mm/s² gibi), makinenin mekanik kapasitesine göre kademeli artırarak test edin.

2. S-curve (Yumuşak Hızlanma) ve Jerk Ayarları

- Eğer kontrol ünitesinde “S-curve” veya “Jerk” parametresi varsa, bu değerler hız geçişlerinin daha yumuşak olmasını sağlar ve titremeyi azaltır.
- S-curve aktif ise, değeri orta seviyede tutmak genellikle daha iyi sonuç verir.
- Jerk (ani hız değişimi) değeri çok yüksek olursa titreme artar, çok düşük olursa makine yavaşlar. Orta-yumuşak bir değer seçilmelidir.

3. Motor Sürücü (Servo/Step) Ayarları

- Motor sürücülerinde “damping”, “gain”, “response” gibi parametreler bulunur. Bunlar, özellikle servo motorlarda, titremeyi doğrudan etkiler.
- Damping değerini artırmak, titreşimi azaltır; fakat çok yüksek olursa tepki gecikebilir.
- Step motorlarda mikrostep ayarı da titreşimi azaltmada etkilidir. Daha yüksek mikrostep kullanmak, hareketi yumuşatır.

4. Dairesel Enterpolasyon Algoritması

- Adt-Cnc4640, G02/G03 komutları ile dairesel interpolasyon yapar. Titremesiz hareket için G kodlarının doğru ve yeterli çözünürlükte olması gerekir.
- G kodunda çok kısa segmentler yerine, gerçek daire komutu (G02/G03) kullanmak daha pürüzsüz hareket sağlar.

5. Mekanik Kontrol

- Vidalı mil, kızak ve redüktörlerde boşluk (backlash) ve sıkışma olmamalı.
- Geri boşluk telafisi (backlash compensation) parametresi varsa, doğru ayarlanmalı.

Adım Adım Ayar Yöntemi:

1. Her eksen için hız ve ivme parametrelerini menüden bulun ve önce düşük değerlere ayarlayın.
2. S-curve veya jerk parametresi varsa, aktif edin ve orta seviyede başlatın.
3. Motor sürücüsünde damping/gain ayarlarını kademeli olarak artırarak titreşimi gözlemleyin.
4. Dairesel hareketi test edin, titreme varsa ivme ve jerk değerlerini biraz daha düşürün.
5. Son olarak, mekanik sistemde gevşeklik ve boşluk olup olmadığını kontrol edin.

Not:

Tüm bu parametrelerin tam kodu ve menü yolu, ürünle verilen kullanım kılavuzunda detaylı olarak yer alır. Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez.

Bu ayarlar sayesinde Adt-Cnc4640 ile dairesel hareketlerde titremesiz ve düzgün bir sonuç elde edebilirsiniz. Her makine ve uygulama için en uygun değerler, deneme-yanılma ile belirlenmelidir.

Aradığınızı bulamadınız mı?
Whatsapp Destek Hattına Sor

Ürün Açıklaması

Eksen Özelliği

4 Eksen

Sık Sorulan Sorular

Kargo ücretsiz mi?

2000 TL ve üzeri siparişlerde kargo ücretsizdir. Altında anlaşmalı kargo tarifesi uygulanır.

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye stokta var mı?

Evet, Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye stoktan hızlı sevke uygundur.

Kargo güvenli paketleniyor mu?

Darbe emici iç malzeme + çift oluklu kutu; gerekirse paletleme. Gönderiler sigortalı/kaskolu sevk edilir.

Fiyat güncel mi?

Bu sayfadaki Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye fiyatı anlık olarak günceldir.

Stok bilgisi güncel mi?

Stoklar ERP/entegrasyon ile düzenli güncellenir; ödeme adımında nihai teyit sağlanır.

Kargo zorunlu mu? Yerinizden teslim alabilir miyim?

Kargo zorunlu değildir. Ankara HAB OSB mağazamızdan randevu ile teslim alabilirsiniz.

Aynı gün kargo var mı?

Öğleden önce tamamlanan uygun siparişler çoğunlukla aynı gün kargoya verilir.

Teslimat süresi ne kadar?

Adrese ve yoğunluğa bağlı olarak genelde 1–3 iş günü.

Ödeme seçenekleri neler?

3D Secure kredi/banka kartı, havale/EFT; kurumsal müşteriye e-fatura/e-arşiv.

İade/değişim mümkün mü?

Mevzuata uygun şekilde, kullanılmamış ve eksiksiz ürünlerde iade/değişim yapılır.

Teklif/Proforma alabilir miyim?

Evet; vergi ve teslimat bilgileriyle proforma düzenlenir. WhatsApp: 0534 658 54 01

Garanti durumu nedir?

Ürün faturalı ve garantilidir; üretici/ithalatçı koşulları geçerlidir.

Fiyatlara KDV dahil mi?

Ürün sayfasında belirtilen fiyatlar +KDV olarak gösterilir.

E-fatura / e-arşiv kesiyor musunuz?

Evet. Tüm satışlar resmi fatura ile düzenlenir; e-fatura/e-arşiv desteğimiz vardır.

Toplu alım indirimi var mı?

Adet ve proje bazlı fiyatlandırma yapılır. Liste dışı iskonto için bizimle iletişime geçin.

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye benim makinemle uyumlu mu?

Kod/model bilgilerinizi paylaşın; teknik ekibimiz tork, voltaj, flanş/bağlantı ve sürücü uyumluluğunu teyit eder.

Teknik döküman / bağlantı şeması sağlıyor musunuz?

Mümkün olan ürünlerde PDF teknik çizim, bağlantı diyagramı ve kullanım kılavuzu paylaşılır.

Kargo takip nasıl yapılır?

Paket kargoya verildiğinde SMS/e-posta ile takip numarası gönderilir; panelinizden de görebilirsiniz.

Kısmi sevkiyat yapıyor musunuz?

Stok uygunluğuna göre ürünleri bölerek hızlı teslim için kısmi sevk yapabiliriz.

Ambar / paletli gönderim mümkün mü?

Hacimli/ ağır ürünlerde paletli ve ambar gönderimi yapılır; varış deposu ve teslim şartları birlikte planlanır.

Siparişten sonra teslim adresi değişir mi?

Kargoya teslim edilmeden önce destek ekibimizle iletişime geçerseniz güncelleyebiliriz.

Hangi illere kargo ediyorsunuz?

Aşağıdaki tüm illere Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye için hızlı gönderim sağlıyoruz Ortalama Kargo Ulaşma Süreleri:

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye İstanbul (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Ankara (1 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye İzmir (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Bursa (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Antalya (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Adana (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Konya (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Kocaeli (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Mersin (2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Gaziantep (2–3 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Şanlıurfa (2–3 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Kayseri (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Diyarbakır (2–3 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Samsun (1–2 gün)
Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye Sakarya (1–2 gün)
Adıyaman (2–3 gün)
Afyonkarahisar (1–2 gün)
Ağrı (3–5 gün)
Aksaray (1–2 gün)
Amasya (2 gün)
Ardahan (3–5 gün)
Artvin (3–4 gün)
Aydın (1–2 gün)
Balıkesir (1–2 gün)
Bartın (2 gün)
Batman (3–4 gün)
Bayburt (3–4 gün)
Bilecik (1–2 gün)
Bingöl (3–4 gün)
Bitlis (3–5 gün)
Bolu (1–2 gün)
Burdur (1–2 gün)
Çanakkale (1–2 gün)
Çankırı (1–2 gün)
Çorum (2 gün)
Denizli (1–2 gün)
Düzce (1–2 gün)
Edirne (1–2 gün)
Elazığ (2–3 gün)
Erzincan (2–3 gün)
Erzurum (2–4 gün)
Eskişehir (1–2 gün)
Giresun (2–3 gün)
Gümüşhane (2–3 gün)
Hakkâri (3–5 gün)
Hatay (2–3 gün)
Iğdır (3–5 gün)
Isparta (1–2 gün)
Kahramanmaraş (2–3 gün)
Karabük (1–2 gün)
Karaman (1–2 gün)
Kars (3–4 gün)
Kastamonu (2 gün)
Kilis (2–3 gün)
Kırıkkale (1–2 gün)
Kırklareli (1–2 gün)
Kırşehir (1–2 gün)
Kütahya (1–2 gün)
Malatya (2–3 gün)
Manisa (1–2 gün)
Mardin (3–4 gün)
Muğla (1–2 gün)
Muş (3–4 gün)
Nevşehir (1–2 gün)
Niğde (1–2 gün)
Ordu (2–3 gün)
Osmaniye (2–3 gün)
Rize (2–3 gün)
Siirt (3–4 gün)
Sinop (2–3 gün)
Sivas (2 gün)
Şırnak (3–5 gün)
Tekirdağ (1–2 gün)
Tokat (2–3 gün)
Trabzon (2–3 gün)
Tunceli (3–4 gün)
Uşak (1–2 gün)
Van (3–5 gün)
Yalova (1–2 gün)
Yozgat (2 gün)
Zonguldak (1–2 gün)

Hangi ülkelere gönderim var?

Adt-Cnc4640 4 Eksen Freze Kontrol Ünitesi + El Çarkı + Klavye ve benzeri ürünlerde; başta Kıbrıs, Azerbaycan ve Kosova olmak üzere düzenli gönderim yaptığımız başlıca ülkeler (tahmini teslim süresi):

Türkiye (1–3 gün)
Almanya (3–6 gün)
Bosna Hersek (4–7 gün)
Bulgaristan (3–5 gün)
Çekya (4–7 gün)
Litvanya (5–8 gün)
Romanya (3–5 gün)
Rusya Federasyonu (5–10 gün)
Tunus (4–8 gün)
Yunanistan (3–5 gün)
Kıbrıs (KKTC) (3–5 gün)
Azerbaycan (3–6 gün)
Kosova (4–7 gün)
Irak (2–5 gün)
Gürcistan (2–4 gün)
Birleşik Krallık (4–7 gün)
İtalya (4–7 gün)
Fransa (4–7 gün)
İspanya (4–7 gün)
Hollanda (4–6 gün)
Polonya (4–7 gün)
Macaristan (4–7 gün)
Birleşik Arap Emirlikleri (3–6 gün)
Suudi Arabistan (4–8 gün)
ABD (5–9 gün)

Gümrük evrakları (ticari fatura, çeki listesi, menşe) tarafımızdan hazırlanır. *Not:* Süreler ekspres kargo/ambar seçeneği, gümrük işlemleri ve resmî tatillere göre ±1–3 gün değişebilir.
