8 kanal sigma profil serisi; makine şasesi, konveyör, koruyucu kafes, dolap/raf, fikstür ve otomasyon hücrelerinde en çok tercih edilen kanaldır. 8 mm kanal yapısı sayesinde M6 bağlantı elemanları ile uyumludur; montaj hızı, yeniden konfigürasyon kolaylığı ve aksesuar çeşitliliği ile toplam maliyeti düşürür. Bu rehberde; doğru kesit nasıl seçilir, hangi aksesuarla eşleşir, yük/rijitlik neye göre belirlenir, montajda hangi hatalar performansı düşürür—hepsini netleştiriyoruz.
Evrensel uyum: 8 mm kanala uygun M6 T-somon, klips somun, flanşlı civata ve yüzlerce aksesuar.
Hızlı ve hatasız montaj: Kanal içi ayar toleransı, sonradan ekleme/çıkarma imkânı.
Rijitlik/ ağırlık dengesi: 6 mm kanala göre daha rijit, 10 mm’ye göre daha hafif ve ekonomik.
Modülerlik: Aynı projede 30x30, 30x60, 40x40, 40x80, 45x45 gibi çok sayıda kesiti birlikte kullanabilirsiniz.
Bakım kolaylığı: Aksesuarlar kanala dışarıdan girer; demontaj gerektirmeden revizyon yapılır.
| Tipik Uygulama | Önerilen Kesit | Neden? |
|---|---|---|
| Küçük ekipman kabini, enstrümantasyon rafı | 30x30 (8 kanal) | Hafif/ekonomik; M6 ile yeterli rijitlik |
| Masa iskeleti, küçük konveyör şasesi | 30x60 / 40x40 | Eğilmeye karşı daha dengeli, kompakt |

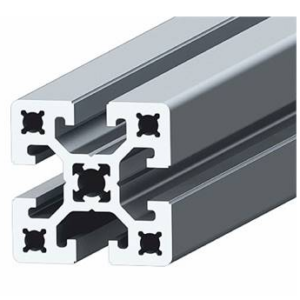

| Koruyucu kafes, operatör kabini | 40x40 / 40x80 | Yüksek panel açıklığında daha rijit |

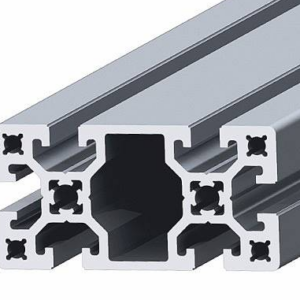

| Orta-yük makine şasesi, XY gantry | 40x80 / 45x45 | Burulma direnci iyi, titreşime dayanıklı |
| Ağır ekipman ayağı, paletli konveyör | 45x90 / 40x120 | Uzun açıklık ve yüksek yük için güvenli |
Kural: Açıklık uzadıkça ve moment arttıkça daha geniş/kalın etli kesite geçin; ayağı sayısını artırın ve çapraz bağlantı ekleyin.
Bağlantı Elemanları: M6 T somun, yaylı somun, flanşlı M6 civata, köşe bağlayıcılar, iç köşe bağlantı (gizli).
Köşe/Plaka & Profil Birleştirme: Köşe bağlantı parçaları, düz/çok delikli bağlantı plakaları, çelik L-braket.
Ayak & Titreşim: Takoz ayak, makine ayağı (yükseklik ayarlı), vibrasyon sönümleyiciler.
Kapak & Estetik: Kanal kapakları, profil başlık tıpaları, contalar.
Hareket & Kapı Aksamı: Menteşe, kilit, kulp, sürgü.
Panel Sabitleme: Klemensli panel tutucu, cam/pleksi/mesh tel için kelepçe ve kızaklar.
Kablo Yönetimi: Kablo kanalı, kelepçe ve taşıyıcı askı setleri.
Açıklığı küçültün: Ara taşıyıcı ekleyin; 1–1,2 m’yi geçen açıklıklarda 40x80/45x45’e yükselmek konfor sağlar.
Üçgenleme kullanın: Köşe braket + çapraz diagonal ile burulmayı bastırın.
Taban genişliği: Ayaklarda büyük pabuç ve iki sıra bağlantı ile stabiliteyi artırın.
Panel etkisi: Panelleri sadece kapatma olarak değil, kesme plakası gibi taşıyıcı kurgulayın (civata sayısını artırın).
Kesim: 0.5 mm’e kadar hassas ölçüye özel kesim önerilir; fazlalık yerine çapraz bağla telafi etmeyin.
Delik/diş çekme: M6/M8 diş çekilecekse uçta en az 20–25 mm et kalınlığı bırakın.
Yüzey: Eloksal (anodize) çizilmelere direnç ve estetik sağlar; gıda/medikal hatlarda avantaj.
Kenar hazırlığı: Kesim burr’larını alın; kanal içinde çapak bırakmak somun yürüyüşünü bozar.
Tek sıra köşe bağlantı: Büyük açıklıklarda çift köşe + plaka ile rijitliği ikiye katlayın.
Kanalda çapak & talaş: Somun takılmaları ve hizasızlık yapar → montajdan önce kanalı temizleyin.
Uzun konsol kolu: Raf/konzol tasarımlarında mesnet noktasını yaklaştırın veya alt destek ekleyin.
Sadece 30x30 ile her şeyi çözmeye çalışmak: Orta-ağır yükte 40x40 ve 40x80 çok daha stabil.
Farklı üretici karışımı: Vida/kanal açıklıkları mikron sapar; aynı seri ürünlerle ilerleyin.
Boyutlandırma: Alan ölçüleri + hedef yük (kg) + açıklık (mm).
Kesit seçimi: Tabloya göre 30x30/40x40/40x80/45x45.
Bağlantı stratejisi: Her köşeye iç köşe + dış L-braket; kritik noktalara plaka.
Ayaklandırma: Zemin eğimi varsa yükseklik ayarlı ayak seçin; titreşim için kauçuk takoz ekleyin.
Panel & kapama: Pleksi/mesh/panel kalınlığına uygun tutucu seçin; M6 civata boyunu 1×D diş kuralına göre belirleyin.
Kablo yönetimi: Kanal içi kablo klipsleri ve ayrı kablo kanalı planlayın.
Son sıkma: Tüm civataları kademeli ve çapraz sıkın; kareliği mastarla kontrol edin.
Profiller: 40x40 (8 kanal) – 2 adet 1200 mm, 40x80 – 2 adet 600 mm
Bağlantılar: 8× iç köşe, 8× L-braket, 4× düz bağlantı plakası
Bağlantı elemanları: M6 T-somon (paket), M6x12/16 flanşlı civata
Ayaklar: 4× yükseklik ayarlı makine ayağı (kauçuk tabanlı)
Panel/Koruma: Mesh panel + panel klipsleri
Opsiyon: Menteşe/kulp (kapaklı çözüm), kablo kanalı
Projeniz daha ağırsa, yan kirişleri 40x80 yapın; konsolda sarkma varsa alt destek profili ekleyin.
8 kanal neyle uyumlu?
M6 T-somon, klips somun, M6 flanşlı civata, 8 mm kapak/aksesuar ekosistemiyle uyumludur.
30x30 mu 40x40 mı?
Hafif yapılar için 30x30 ekonomik; masa/konveyörde 40x40 daha rijit ve güvenli. Uzun açıklıkta 40x80’e geçin.
Farklı kesitleri karıştırabilir miyim?
Evet; 30x30 ile 40x40 aynı projede kullanılabilir. Ancak kritik mesnetlerde daha büyük kesiti tercih edin.
Paslanmaya dayanım nasıl?
Alüminyum eloksal yüzey korozyona dirençlidir; dış ortamda bağlantı elemanlarını paslanmaz seçin.
Paneli nasıl sabitlerim?
Kanal içi panel klipsleri veya bağlantı plakalarıyla; civata boyunu diş derinliğine uygun seçin.
Proje ölçülerim ve maksimum yük net
Kesit: 30x30 / 30x60 / 40x40 / 40x80 / 45x45(+)
M6 uyumlu T-somon, civata, köşe–plaka adetleri belirlendi
Ayak (yükseklik ayarlı) ve gerekirse titreşim takozu seçildi
Panel tipi (pleksi/mesh/kompakt laminat) ve tutucular net
Kablo kanalı ve kapak setleri dahil
Montajda kademeli sıkma ve karelik kontrolü planlandı
