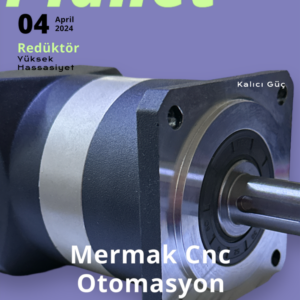

Endüstriyel otomasyon sistemlerinde hassas hareket kontrolü, yüksek tork iletimi ve dayanıklılık, sistem performansının temelini oluşturur. FALCON serisi Nema 34 Servo ve Step Planet Redüktörü 1/5, bu kritik ihtiyaçları karşılamak üzere mühendislik mükemmeliyeti ile tasarlanmıştır. Planet redüktörler, giriş milinden gelen yüksek devirli ancak düşük torklu hareketi, konsantrik olarak yerleştirilmiş planet dişliler aracılığıyla daha düşük devirli ancak kat kat artırılmış torka dönüştüren mekanizmalardır. Bu özel tasarım, kompakt bir hacimde yüksek güç yoğunluğu sunarak, Nema 34 standartlarındaki servo ve step motorların potansiyelini tam anlamıyla ortaya çıkarır.
Bu redüktör, özellikle yüksek ataletli yüklerin hareket ettirilmesi, hassas konumlandırma gerektiren uygulamalar ve dinamik sistemlerde motorun ömrünü uzatırken, aşırı yük durumlarında koruma sağlamak amacıyla geliştirilmiştir. Dişliler arasındaki minimum geri boşluk (backlash), kontrol hassasiyetini maksimize ederken, yüksek verimlilik oranı enerji tüketimini minimize eder. FALCON serisi, zorlu endüstriyel koşullarda bile kararlı ve güvenilir performans sunarak, üretim süreçlerinizin kesintisiz ve optimum verimlilikte çalışmasına olanak tanır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, redüktörün endüstriyel standartlara uygunluğunu ve yüksek performans kapasitesini göstermektedir.
FALCON Planet Redüktör, CNC router'lar, lazer kesim makineleri, plazma kesim makineleri ve diğer hassas işleme merkezlerinde X, Y, Z eksen hareketlerinde ideal bir çözümdür. Yüksek tork kapasitesi, ağır işleme yükleri altında bile motorun zorlanmasını önler ve kesme kuvvetlerini dengeli bir şekilde dağıtır. Özellikle hız ve hassasiyetin kritik olduğu otomatik montaj hatlarında, parça taşıma robotlarında ve paketleme makinelerinde, tekrarlanabilir konumlandırma hassasiyeti ve uzun ömürlü performans sunar.
Endüstriyel robot kollarında ve SCARA tipi robotlarda, eklem hareketlerinin hassas kontrolü ve yüksek tork gereksinimi bu redüktör ile karşılanır. Robotik uygulamalarda dinamik yükler altında dahi stabiliteyi korur. Ayrıca, ağır yük taşıyan modüler konveyör sistemlerinde, palet transfer ünitelerinde ve otomatik depolama/geri alma (AS/RS) sistemlerinde tahrik mekanizması olarak kullanılarak, sistemin sorunsuz ve güvenilir bir şekilde çalışmasını sağlar. Yüksek verimlilik, enerji maliyetlerini düşürürken, düşük geri boşluk, hareket kontrolünde mutlak kesinlik sunar.
Optimize edilmiş dişli mekanizması ve düşük sürtünmeli yataklar sayesinde %95'in üzerinde mekanik verimlilik sunar. Bu, daha az enerji tüketimi, daha düşük işletme maliyetleri ve sistemde daha az ısı oluşumu anlamına gelir, böylece motor ve diğer bileşenlerin ömrü uzar.
Isıl işlem görmüş alaşımlı çelik dişliler ve dayanıklı alüminyum gövde ile üretilen FALCON redüktör, ağır yükler altında bile mükemmel aşınma direnci ve uzun süreli dayanıklılık sağlar. Kapalı ve ömür boyu yağlamalı tasarımı sayesinde bakım ihtiyacını ortadan kaldırır.
Nema 34 motor standartlarına tam uyumlu flanş ve mil tasarımı sayesinde mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Kompakt yapısı, dar alanlarda bile kolay montaj imkanı sunar ve sistem tasarımında esneklik sağlar.

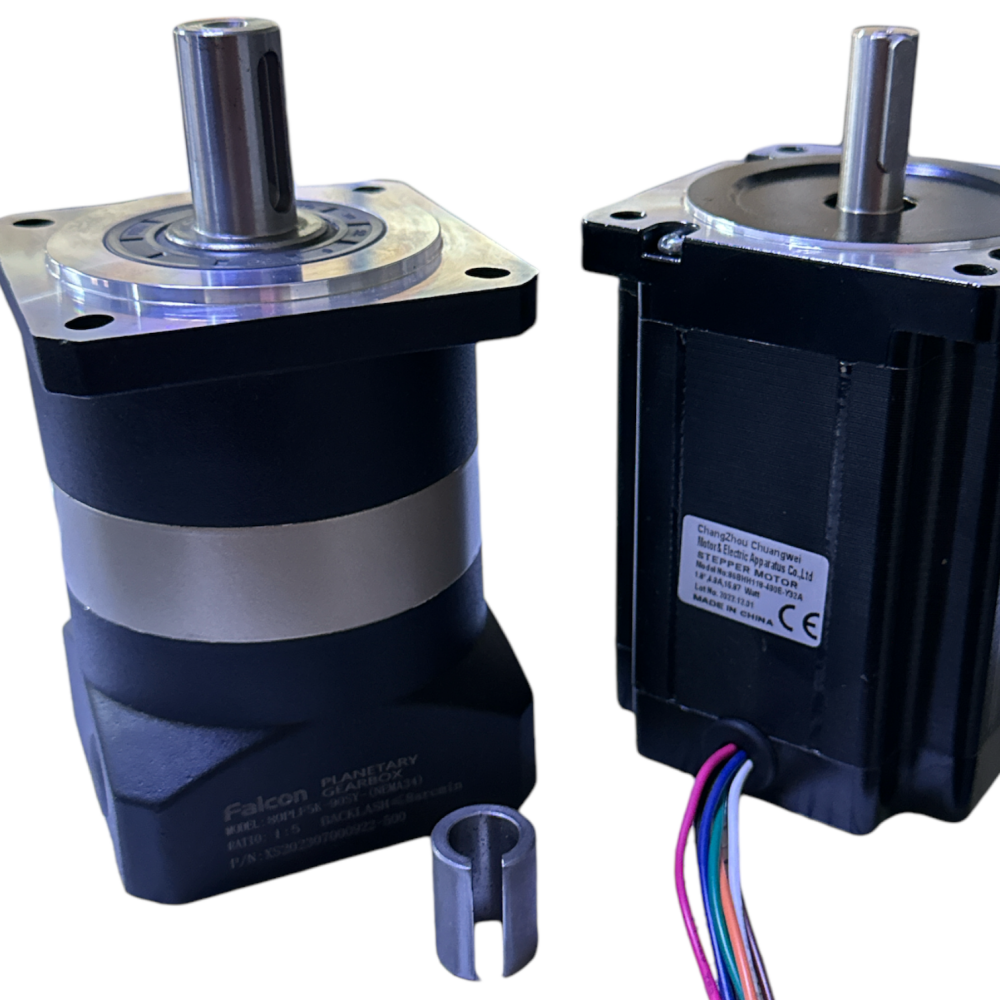

Evet, Nema 34 Servo ve Step Planet Redüktörü 1/5 FALCON, tüm Nema 34 boyutundaki step ve servo motorlarla uyumludur. Özellikle 4.5 Nm, 6 Nm, 8.5 Nm ve 12 Nm gibi farklı tork değerlerindeki Nema 34 motorlarla sorunsuz bir şekilde kullanılabilir.
1/5 redüksiyon oranı, redüktörün girişindeki (motor tarafı) hızı 5 kat düşürerek çıkıştaki (yük tarafı) hızı 5 kat azaltır. Buna karşılık, motorunuzun torkunu teorik olarak 5 kat artırır. Bu sayede daha yüksek yükleri hareket ettirebilir veya daha hassas konumlandırma yapabilirsiniz.
Nema 34 Servo ve Step Planet Redüktörü 1/5 FALCON, adından da anlaşılacağı gibi, Nema 34 boyutundaki hem step motorlar hem de servo motorlarla tam uyumlu olacak şekilde tasarlanmıştır. Bağlantı arayüzü ve mekanik yapısı her iki motor tipini de destekler.
FALCON serisi planet redüktörler, hassas konumlandırma gerektiren uygulamalar için optimize edilmiş düşük boşluk (backlash) değerlerine sahiptir. Genellikle 10-15 arcmin civarında bir boşluk değeri sunar, bu da çoğu CNC, robotik ve otomasyon uygulaması için yeterli hassasiyeti sağlar.
Montaj sırasında motor şaftı ile redüktörün giriş şaftının eksenel olarak hizalanmasına dikkat edin. Genellikle motor ve redüktör arasında esnek bir kaplin kullanılması önerilir. Katı model dosyasını web sitemizden indirerek montaj ölçülerini ve gerekli bağlantı detaylarını önceden inceleyebilirsiniz.
Çalışma sırasında redüktörde bir miktar ısınma olması normaldir, özellikle yüksek yük altında ve sürekli çalışma koşullarında. Ancak, aşırı ısınma durumunda (el değmeyecek kadar sıcaklık), yanlış montaj, aşırı yük, yetersiz yağlama veya şaft hizasızlığı gibi sorunlar olabilir. Teknik dökümanlardaki maksimum çalışma sıcaklığı değerlerini kontrol etmenizi öneririz.
Nema 34 FALCON planet redüktörler, genellikle "ömür boyu yağlı" olarak tasarlanmıştır ve özel bir periyodik yağ değişimi gerektirmez. Ancak, contaların durumu ve dış yüzey temizliği gibi genel kontrollerin yapılması, redüktörün ömrünü uzatacaktır.
Çıkış torku, motor torkunun redüksiyon oranı (1:5) ile çarpılması ve redüktörün verimlilik katsayısının uygulanmasıyla hesaplanır. Örneğin, 8.5 Nm'lik bir Nema 34 motor kullandığınızda, teorik olarak 42.5 Nm'ye kadar tork elde edersiniz. Redüktör verimliliği genellikle %90-97 arasında değişir.
Bu redüktör, yüksek tork, hassas konumlandırma ve kompakt boyutun kritik olduğu CNC router ve freze makineleri, lazer kesim makineleri, otomasyon sistemleri, robotik kollar, paketleme makineleri, indeksleme tabloları ve malzeme taşıma sistemleri gibi birçok endüstriyel uygulamada idealdir.

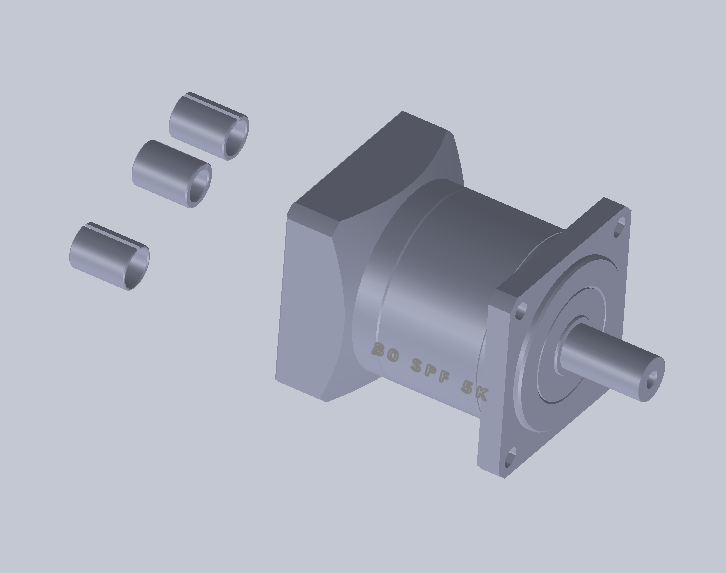

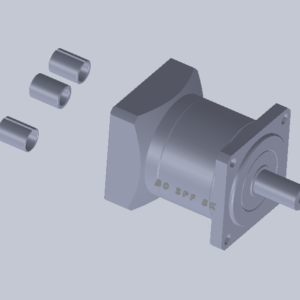

Nema 34 Servo ve Step Planet Redüktörü 1/5 FALCON'ın katı model dosyalarını (örneğin STEP, IGS formatlarında) Mermak CNC web sitesindeki ürün sayfasında veya teknik dokümanlar bölümünde "Katı Model İndir" linki aracılığıyla kolayca bulup indirebilirsiniz. Bu, entegrasyon tasarımınızı büyük ölçüde kolaylaştıracaktır.
Nema 34 FALCON planet redüktörler, genellikle hem dikey hem de yatay montaj pozisyonlarında sorunsuz çalışacak şekilde tasarlanmıştır. Ancak, çok özel ve yüksek yüklü dikey uygulamalarda, yataklama ve yağlama sisteminin durumu için teknik dökümanlara başvurmanız veya teknik destek ekibimizle iletişime geçmeniz önerilir.
Nema 34 Servo ve Step Planet Redüktörü 1/5 FALCON, Mermak CNC güvencesi altındadır. Garanti süresi ve detaylı garanti koşulları için lütfen satış ekibimizle iletişime geçin. Herhangi bir arıza durumunda teknik inceleme ve çözüm için size hızlıca yönlendirme sağlanacaktır.
Ürününüzle ilgili herhangi bir teknik problem yaşamanız durumunda, Mermak CNC teknik destek ekibimize telefon, e-posta veya web sitemizdeki iletişim formu aracılığıyla ulaşabilirsiniz. Uzman ekibimiz, kurulum, kullanım veya arıza giderme konularında size çözüm odaklı ve hızlı destek sağlayacaktır.
Evet, Nema 34 Servo ve Step Planet Redüktörü 1/5 FALCON için gerekli yedek parça temini ve yetkili servis hizmetleri Mermak CNC tarafından sağlanmaktadır. Orijinal yedek parçalarımız ve deneyimli servis ekibimizle, ürününüzün uzun ömürlü ve verimli çalışmasını sağlamak için her zaman yanınızdayız.
