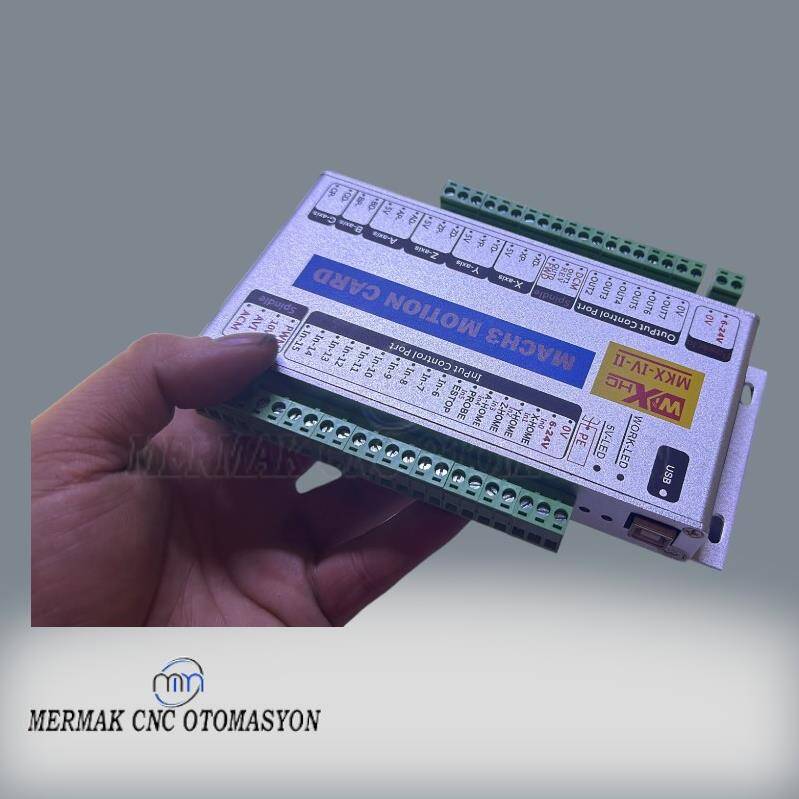

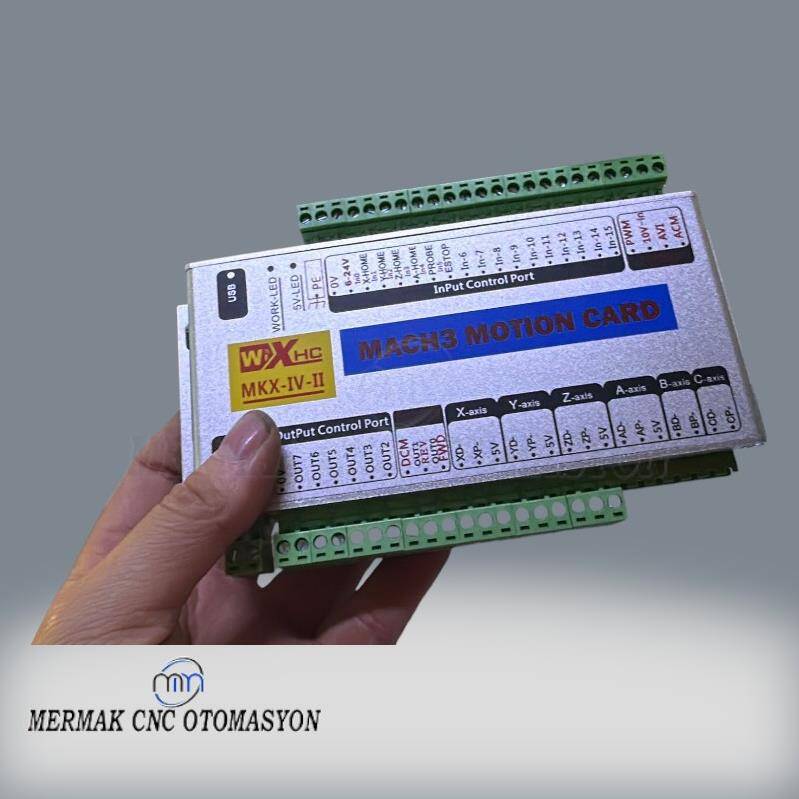

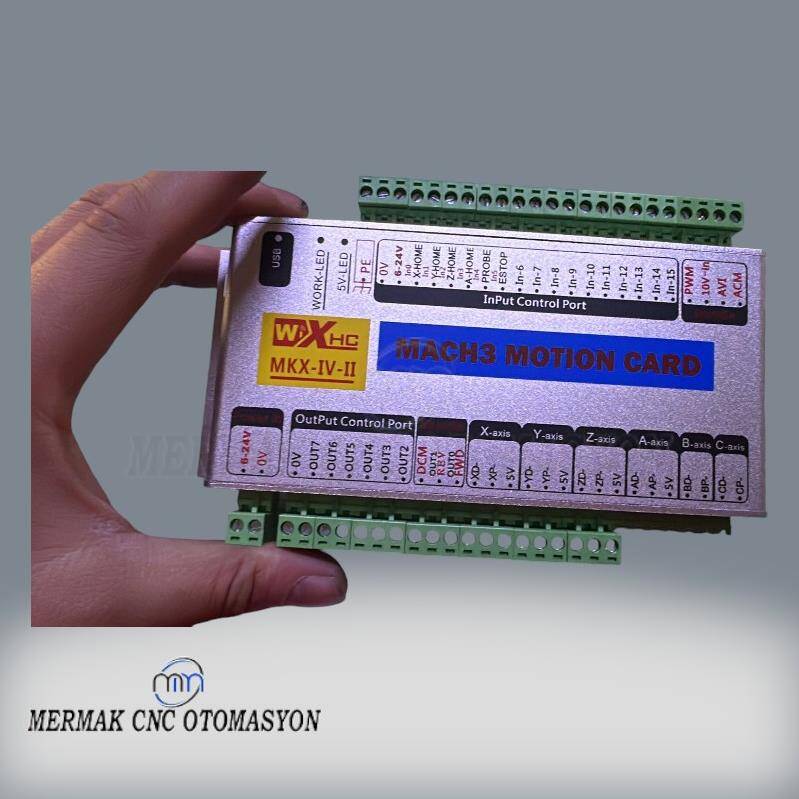

3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz

? XHC2000-3 bağlantı şeması
XHC2000-3 driver kurulumu
XHC2000-3 Mach3 bağlantı
XHC2000-3 pinout
XHC2000-3 eski LPT karttan kablo aktarımı
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz (XHC2000-3) bağlantı şeması ve driver dosyası için: Kart bilgisayara USB ile bağlanır, step/servo sürücüler, limit anahtarları ve acil stop girişleri ilgili terminallere bağlanır. Tüm bağlantı adımları ve pin atamaları için üretici dokümanları ve Mach3 ayarlarını kullanmalısınız. Driver ve bağlantı şeması kutu içeriğinde yoksa, Mermak CNC teknik destekten veya cnc-marketi.com teknik döküman bölümünden temin edebilirsiniz. Fiyat ve stok için cnc-marketi.com’u kontrol edin.

---

Detaylı Bağlantı ve Kurulum Açıklaması:

- Güç Bağlantısı: Kart genellikle harici adaptör ile beslenir. USB kablosu ile bilgisayara bağlanır. Bazı modellerde ek güç gerekebilir, etiketten kontrol edin.
- Step/Servo Sürücü Bağlantısı: X, Y, Z eksenleri için kart üzerinde “Pulse/Step” ve “Direction/Dir” çıkışları bulunur. Bu çıkışlar, sürücünün ilgili girişlerine bağlanır. Sürücüde “Enable” varsa, kartın enable çıkışına bağlanabilir.
- Limit Switch ve Acil Stop: Limit anahtarları ve acil stop butonu, kart üzerindeki “Limit” veya “Input” olarak işaretli terminallere bağlanır.
- Spindle Kontrolü: PWM veya 0-10V çıkış spindle sürücüsüne bağlanır. Yön kontrolü için dijital çıkış veya röle kullanılabilir.
- Diğer Giriş/Çıkışlar: Prob, home switch, MPG gibi ek girişler ilgili klemenslere bağlanır. Soğutma, yağlama gibi çıkışlar için dijital çıkışlar kullanılır.
- Mach3 Ayarları: Mach3 yazılımında, kartın pin atamalarını ve fonksiyonlarını kart modeline göre yapılandırmalısınız.

LPT’den USB karta geçişte: LPT kartındaki kabloları, XHC2000-3 üzerindeki karşılık gelen giriş/çıkışlara uygun şekilde aktarmanız gerekir. LPT kartındaki pinout ile USB kartın pinout’u farklı olabilir; bağlantı şeması üzerinden birebir kontrol yapılmalıdır.

Driver Dosyası: XHC2000-3 için Mach3 USB plugin ve driver dosyası gereklidir. Bu dosyalar genellikle üretici sitesinden veya Mermak CNC teknik destekten sağlanabilir.

Not: Bağlantı sırasında kısa devreye karşı dikkatli olun, tüm bağlantılar tamamlanmadan güç vermeyin. Detaylı teknik doküman ve bağlantı şeması için Mermak CNC teknik destek ile iletişime geçebilirsiniz.

Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz.

? servo motor hassasiyeti step motor ile karşılaştırma
servo motor ve step motor arasındaki hassasiyet farkı
servo motor mu step motor mu daha hassas
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz servo motor uyumluluğu
servo motor hassasiyet avantajı
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz (XHC2000-3) hem step motor hem de step/dir girişli servo motor sürücülerini destekler. Hassasiyet açısından servo motorlar ile step motorlar arasında temel farklar şunlardır:


- Step motorlar, adım başına belirli bir hareket yapar ve genellikle açık çevrim (feedback olmadan) çalışır. Uygun ayar ve kaliteli sürücü ile hassasiyetleri yüksektir, fakat yüksek hızlarda adım kaçırma riski vardır.
- Servo motorlar ise kapalı çevrim çalışır, yani encoder geri bildirimi ile gerçek pozisyonu sürekli kontrol eder. Bu sayede adım kaybı olmaz, hata anında otomatik düzeltme yapar ve yüksek hızlarda da hassasiyetini korur.
- Pratikte, servo motorlar genellikle daha yüksek hassasiyet, tekrarlanabilirlik ve dinamik performans sunar. Özellikle uzun süreli ve hızlı hareketlerde, yük değişimlerinde veya yüksek ivmeli uygulamalarda servo motorlar step motorlara göre daha stabil ve hassas çalışır.


- XHC2000-3 kartı ile servo motor kullanacaksanız, servo sürücünüzün step/dir sinyali ile çalışabilmesi gerekir.
- Step motorlar için standart step/dir sürücüler doğrudan uyumludur.
- Kart, Mach3 yazılımı ile tam uyumlu şekilde çalışır ve maksimum 2000 kHz darbe çıkışı verebilir.


Servo motorlar, özellikle hassasiyet, hız ve yük altında stabilite açısından step motorlara göre daha üstündür. Ancak, sistemin toplam hassasiyeti sadece motor tipiyle değil, mekanik yapı, sürücü kalitesi ve doğru ayarlarla da ilgilidir.

Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz, kendim fiyat veya stok bilgisi üretemem.

? 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz servo destekli mi
XHC2000-3 servo motor desteği
Mach3 kontrol kartı servo motor desteği
XHC2000-3 desteklediği motor tipleri
3 eksen usb mach3 kontrol kartı servo motor bağlantısı
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz (XHC2000-3) hem step motor hem de servo motor sürücülerini destekler. Kartın çıkışları step/dir (adım/yön) sinyali ürettiği için, step/dir sinyali ile çalışan tüm step motor sürücüleri ve step/dir girişli servo motor sürücüleri ile uyumludur. Yani, doğrudan step motor sürücülerine veya step/dir girişli servo sürücülere bağlanabilir.

Kullanımda dikkat edilmesi gerekenler:
- Servo motor kullanacaksanız, servo sürücünüzün step/dir sinyali ile çalışabilmesi gerekir.
- Step motor kullanacaksanız, standart step motor sürücüler ile doğrudan uyumludur.
- Kart, Mach3 yazılımı ile tam uyumlu şekilde çalışır ve maksimum 2000 kHz darbe çıkışı verebilir.
- Bağlantı sırasında, motor sürücülerinin girişlerine step/dir çıkışları doğru şekilde bağlanmalıdır.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz giriş çıkış sayısı
XHC2000-3 giriş çıkış
Mach3 kontrol kartı giriş çıkış sayısı
input output count
kaç adet giriş kaç adet çıkış
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz (XHC2000-3) üzerinde toplamda 16 adet dijital giriş ve 8 adet dijital çıkış terminali bulunmaktadır. Girişler; MPG, prob, spindle hız sensörü, acil durdurma (e-stop), limit switch, home, jog, cycle, start gibi fonksiyonlar için kullanılabilir. Çıkışlar ise spindle yön kontrolü, soğutma (mist, flood) ve benzeri komutlar için atanabilir. Ayrıca kart üzerinde 2 adet analog giriş (makina/jog/spindle hız ayarı için) ve PWM çıkışı da mevcuttur.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz hangi motor tipleriyle uyumlu
3 Eksen Usb Mach3 Kontrol Kartı step motor mu servo motor mu destekler
3 Eksen Usb Mach3 Kontrol Kartı motor çıkış tipi
3 Eksen Usb Mach3 Kontrol Kartı motor sürücü bağlantısı
3 Eksen Usb Mach3 Kontrol Kartı desteklediği motorlar
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz, hem step motor (kademeli motor) hem de servo motor sürücülerini destekler. Kartın çıkışları step/dir (adım/yön) sinyali ürettiği için, step/dir sinyali ile çalışan tüm step motor sürücüleri ve step/dir girişli servo motor sürücüleri ile uyumludur. Yani, doğrudan step motor sürücülerine veya step/dir girişli servo sürücülere bağlanabilir.

Kullanımda dikkat edilmesi gerekenler:
- Servo motor kullanacaksanız, servo sürücünüzün step/dir sinyali ile çalışabilmesi gerekir.
- Step motor kullanacaksanız, standart step motor sürücüler ile doğrudan uyumludur.
- Kart, Mach3 yazılımı ile tam uyumlu şekilde çalışır ve maksimum 2000 kHz darbe çıkışı verebilir.
- Bağlantı sırasında, motor sürücülerinin girişlerine step/dir çıkışları doğru şekilde bağlanmalıdır.

Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol etmeniz gerekmektedir.

? 3 Eksen Usb Mach3 Kontrol Kartı dış kasa alüminyum olmasının amacı
Mach3 kontrol kartı alüminyum kasa avantajları
alüminyum muhafaza faydası
Mach3 kontrol kartı kasa malzemesi neden alüminyum
alüminyum kasa teknik avantajları
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz ürününde dış kasanın alüminyum olmasının temel amaçları şunlardır:

1. Elektromanyetik Koruma (EMI Shielding): Alüminyum kasa, kart üzerindeki elektronik devreleri dış ortamdan gelebilecek elektromanyetik girişimlere (EMI) karşı korur. Bu sayede sinyal bütünlüğü ve veri aktarımında güvenilirlik artar, özellikle endüstriyel ortamlarda oluşabilecek parazitlerin önüne geçilmiş olur.

2. Isı Dağılımı ve Soğutma: Alüminyum, yüksek ısı iletkenliğine sahip bir malzemedir. Kontrol kartı çalışırken oluşan ısıyı hızlı bir şekilde dışarıya aktarır ve kartın aşırı ısınmasını önler. Bu, kartın ömrünü uzatır ve kararlı çalışmasını sağlar.

3. Mekanik Dayanıklılık ve Koruma: Alüminyum gövde, kartı fiziksel darbelere, toza ve diğer dış etkenlere karşı korur. Bu, özellikle üretim ortamlarında cihazın güvenliğini ve uzun ömürlü olmasını sağlar.

4. Hafiflik ve Montaj Kolaylığı: Alüminyum, çeliğe göre çok daha hafif bir malzemedir. Bu sayede cihazın taşınması ve montajı kolaylaşır.

Sonuç olarak, alüminyum kasa kullanımı; elektromanyetik koruma, ısı yönetimi, mekanik dayanıklılık ve hafiflik gibi avantajlar sağlar. Bu sayede 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz, zorlu endüstriyel koşullarda güvenli ve uzun ömürlü şekilde kullanılabilir.

Fiyat ve stok bilgisi için lütfen cnc-marketi.com üzerinden kontrol ediniz.

? 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz Mach4 uyumluluğu
Mach3 kontrol kartı Mach4 desteği
8691453001816 Mach4 destekler mi
Mach3 kontrol kartı hangi yazılımlarla çalışır
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz yazılım uyumluluğu
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz, yalnızca Mach3 yazılımı ile uyumludur ve Mach4 ile çalışmaz. Ürün teknik açıklamasında açıkça “Mach3 tüm sürümlerini destekler (Mach4 ile çalışamaz)” ifadesi yer almaktadır. Yani, bu kontrol kartı ile Mach4 yazılımı kullanılamaz. Sadece Mach3 (Windows işletim sistemi altında) ile çalışacak şekilde tasarlanmıştır. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.

? 3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz bağlantı şeması
Mach3 kontrol kartı bağlantı adımları
USB Mach3 kontrol kartı motor, sürücü, güç bağlantısı
Mach3 kontrol kartı giriş çıkış bağlantıları
Mach3 kontrol kartı ile step motor bağlantısı nasıl yapılır?
3 Eksen Usb Mach3 Kontrol Kartı 2000 Khz bağlantısı için temel adımlar:

1. Güç Bağlantısı:
- Kartın beslemesi genellikle harici bir adaptör ile yapılır. Adaptör voltajı ve akımı kart üzerindeki etiketten veya kullanım kılavuzundan kontrol edilmelidir.
- USB kablosu ile bilgisayara bağlanır. USB üzerinden haberleşme sağlanır, bazı modellerde ek güç bağlantısı da gerekebilir.

2. Step/Servo Sürücü Bağlantısı:
- X, Y, Z eksenleri için kart üzerinde “Pulse/Step” ve “Direction/Dir” çıkışları bulunur.
- Her eksen için ilgili çıkışlar step/servo sürücüsünün “Pulse/Step” ve “Direction/Dir” girişlerine bağlanır.
- Sürücülerin “Enable” (aktif etme) girişi varsa, kartın ilgili çıkışına bağlanabilir.

3. Limit Switch (Limit Anahtarları) ve Acil Stop:
- Limit switch girişleri kart üzerinde “Limit” veya “Input” olarak işaretlenmiştir.
- X, Y, Z eksenleri için limit anahtarları ve acil stop butonu bu girişlere bağlanır.

4. Spindle (Mil) Kontrolü:
- Spindle için kart üzerinde PWM veya 0-10V çıkış olabilir. Bu çıkış, spindle sürücüsünün hız kontrol girişine bağlanır.
- Spindle yön kontrolü için ayrı bir röle çıkışı veya dijital çıkış kullanılabilir.

5. Diğer Giriş/Çıkışlar:
- Prob, home switch, MPG (manuel el çarkı) gibi ek girişler varsa, kart üzerindeki ilgili klemenslere bağlanır.
- Çıkışlar (soğutma, yağlama vb.) için kart üzerindeki röle çıkışları kullanılabilir.

6. Mach3 Yazılım Ayarları:
- Mach3 programında “Port and Pins” menüsünden kartın pin atamaları yapılır.
- Her eksen için step ve direction pinleri, giriş ve çıkış pinleri yazılımda doğru şekilde tanımlanmalıdır.


1. Kartı bilgisayara USB ile bağlayın.
2. Harici güç kaynağını karta bağlayın (gerekiyorsa).
3. Step/servo sürücülerini ilgili eksen çıkışlarına bağlayın.
4. Limit anahtarlarını ve acil stopu girişlere bağlayın.
5. Spindle kontrolünü ve diğer çıkışları bağlayın.
6. Mach3 yazılımında gerekli pin ve fonksiyon ayarlarını yapın.
7. Sistemi test edin, eksenlerin doğru hareket ettiğinden ve limit/acil stopların çalıştığından emin olun.


- Tüm bağlantılar yapılmadan güç vermeyin.
- Bağlantı sırasında kısa devreye karşı dikkatli olun.
- Kablolama ve pin atamalarını Mach3 kartınızın modeline göre kontrol edin.

Fiyat ve stok bilgisini öğrenmek için cnc-marketi.com üzerinden kontrol edebilirsiniz.
