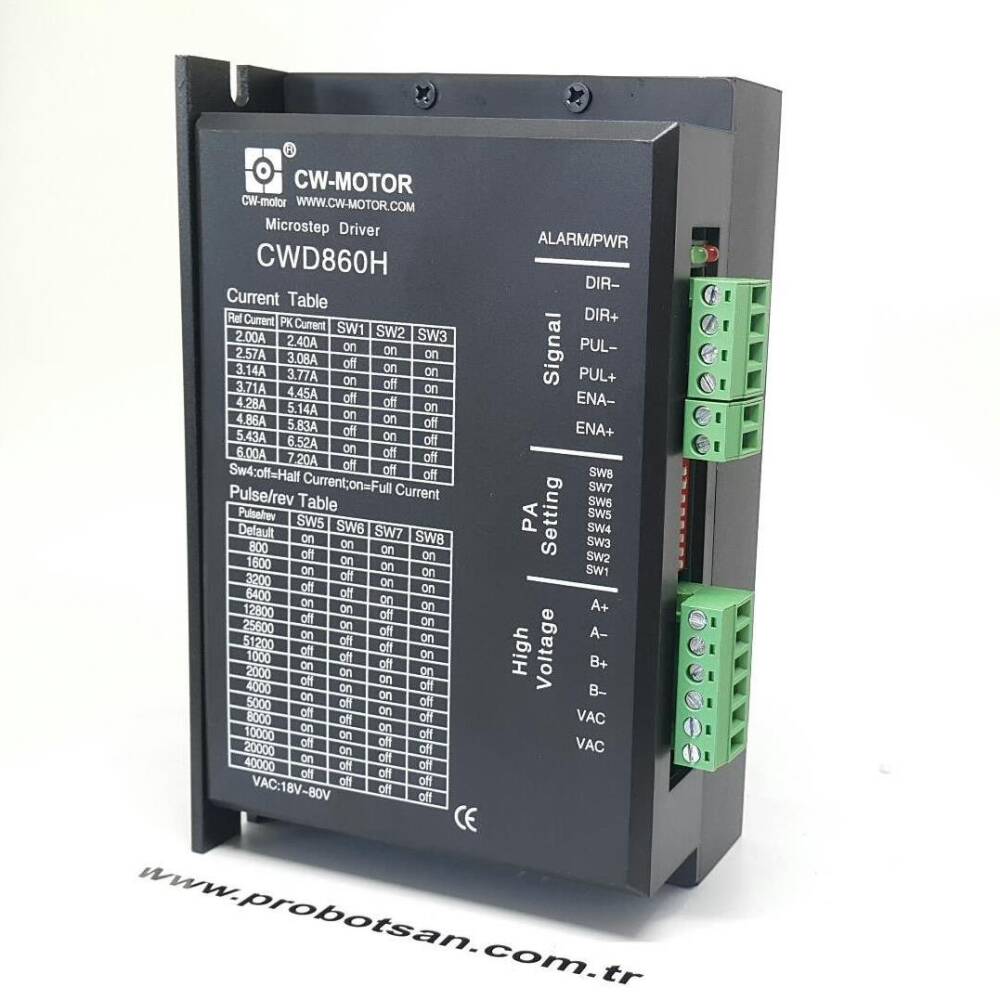

Step Motor Sürücü Cwd860h

Jss
Yorum Yap
Yorumlar (16)
4.7 Ortalama Puan
  • 5
    11
  • 4
    5
  • 3
    0
  • 2
    0
  • 1
    0
Ürün Kodu : CWD860H
Stokta 89 Adet Var hesaplanıyor…
5.589,16 TL
%50 İndirim
2.345,54 TL + KDV
2.814,65 TL Kdv Dahil
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap Fiyat Alarmı
Not Ekle
256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti
Ürün Açıklaması
VOLT
18 - 80V
Amper
2.00 - 7.20A
Marka Jss
Kategori Step Motor Sürücü
Birlikte Kullanilan Urunler
SSS
▶ Video Galeri

Step Motor Sürücü Cwd860h Video İçerikleri

1 video bulundu. Videoyu popup olarak izlemek için görsele tıklayın.

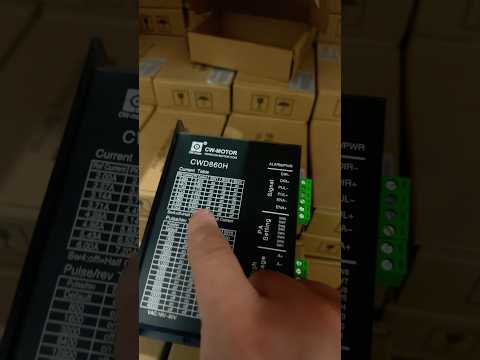

Step Motor Sürücü Cwd860h

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Mermak CNC güvencesiyle sunulan CWD860H, endüstriyel otomasyon sektöründe "Tak ve Unut" (Fit and Forget) felsefesinin vücut bulmuş halidir. Yıllardır süregelen saha testleri ve kanıtlanmış dayanıklılığı ile CNC üreticilerinin ve sistem entegratörlerinin vazgeçilmezi konumundadır. Bu yeni nesil dijital step motor sürücü, entegre 32-Bit DSP (Dijital Sinyal İşlemcisi) ve gelişmiş PID (Oransal-İntegral-Türev) kontrol algoritması sayesinde, step motor sistemlerinin en kritik sorunlarından olan düşük hızdaki titreşimi ve yüksek hızdaki tork kaybını etkili bir şekilde ortadan kaldırır. Bu sayede, makine eksenlerinizde hassasiyet, akıcılık ve maksimum verimlilik sağlanır.

CWD860H, motorun anlık ihtiyaç duyduğu akımı milisaniyeler içinde hassas bir şekilde hesaplayarak ileten Akıllı Akım Kontrolü (Smart Current Control) teknolojisine sahiptir. Bu inovatif yaklaşım, motorunuzun standart sürücülere kıyasla %20'ye varan oranlarda daha az ısınmasını ve çok daha sessiz çalışmasını garanti eder. Özellikle uzun süreli (7/24) ağır çalışma koşullarına sahip üretim hatları, lazer kesim makineleri ve yüksek şaseli CNC Router'lar için özel olarak tasarlanmıştır. Ayrıca, esnek AC (Alternatif Akım) ve DC (Doğru Akım) güç girişi seçenekleri sunarak, pahalı anahtarlamalı güç kaynakları yerine ekonomik ve dayanıklı toroid trafolar ile NEMA 34 gibi büyük step motorlarınızdan maksimum performansı almanıza olanak tanır.

Öne Çıkan Avantajlar

  • Gelişmiş 32-Bit DSP ve PID Kontrol: Yüksek çözünürlüklü hareket kontrolü, düşük hızda sıfır titreşim ve akıcı eksen performansı sunar.
  • Akıllı Akım Kontrolü (Smart Current Control): Motor ısınmasını ve gürültüyü %20 azaltarak enerji verimliliğini artırır, motor ömrünü uzatır.
  • Esnek AC/DC Geniş Voltaj Girişi: 24V AC - 80V AC veya 30V DC - 110V DC aralığında çalışabilme özelliği, sistem entegrasyonunda maliyet ve esneklik sağlar.
  • Yüksek Tork Korunumu: Yüksek devirlerde dahi motor torkunu optimize ederek, hızlı ve dinamik uygulamalarda güç kaybını minimize eder.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Ürün Kodu
CWD860H
Sürücü Tipi
2-Faz Dijital Step Motor Sürücü
İşlemci
32-Bit DSP (Dijital Sinyal İşlemcisi)
Giriş Voltajı (AC)
24V AC - 80V AC (İdeal Performans: 50V - 70V Trafo)
Giriş Voltajı (DC)
30V DC - 110V DC (Anahtarlamalı Güç Kaynağı ile)
Çıkış Akımı (Peak)
2.4 Amper - 7.2 Amper (Ayarlanabilir, Referans Akım: 6.0A)
Mikro-Adım (Hassasiyet)
256 Microstep'e kadar çözünürlük (51.200 Adım/Tur). Bu özellik, motorun daha pürüzsüz ve sessiz hareket etmesini, daha hassas konumlandırma yapmasını sağlar.
Uyumlu Motorlar
NEMA 34 (4.5Nm, 8.5Nm, 12Nm torklu) ve NEMA 23 (2.2Nm ve üzeri torklu) standartlarındaki step motorlar. (NEMA: Ulusal Elektrik Üreticileri Birliği'nin motor boyutlandırma standardı)
Koruma Sistemleri
Aşırı Isınma, Aşırı Akım, Düşük Voltaj Koruması. Sistem güvenliği ve motor ömrünü maksimize eder.
Soğutma
Geniş Alüminyum Soğutucu Blok ve Akıllı Fan (50°C üzerinde otomatik devreye girer). Optimum çalışma sıcaklığını korur.
Çalışma Ortamı
Endüstriyel Stabil Seri, zorlu fabrika koşulları için tasarlanmıştır.

Endüstriyel Uygulama Alanları

CNC Router ve Freze Makineleri

CWD860H, özellikle ağır şaseli ve yüksek hassasiyet gerektiren CNC Router ve Freze makineleri için idealdir. Yüksek tork kapasitesi ve gelişmiş PID kontrolü sayesinde, malzeme işleme sırasında oluşan dinamik yüklere karşı motorun stabilitesini korur. Bu, daha keskin kenarlar, pürüzsüz yüzeyler ve tekrarlanabilir hassasiyetle parça üretimi sağlar. Ahşap, metal veya kompozit malzeme işleme fark etmeksizin, makinenizin performansını zirveye taşır.

Otomatik Montaj ve Paketleme Hatları

7/24 kesintisiz çalışması beklenen otomatik montaj, doldurma ve paketleme hatlarında CWD860H, durmaksızın yüksek performans sunar. Akıllı Akım Kontrolü sayesinde motorların daha az ısınması ve sessiz çalışması, üretim ortamının konforunu artırırken, sistemin uzun ömürlü olmasını sağlar. Mikrometre hassasiyetindeki konumlandırma yeteneği, ürünlerin doğru ve hızlı bir şekilde işlenmesini ve paketlenmesini garantileyerek üretim verimliliğini maksimize eder.

Operasyonel Avantajlar

Yüksek Verimlilik

Akıllı Akım Kontrolü ve optimize edilmiş tork yönetimi sayesinde motorunuzun her devirde maksimum verimle çalışmasını sağlar. Bu, enerji tüketimini düşürürken, üretim hızını ve kalitesini artırır.

Uzun Kullanım Ömrü

"Tak ve Unut" felsefesiyle tasarlanmış, yüksek kaliteli komponentler ve kapsamlı koruma sistemleri ile donatılmıştır. Aşırı ısınma, aşırı akım ve düşük voltaj korumaları, sürücü ve bağlı motorun ömrünü uzatır.

Kolay Entegrasyon

Geniş AC/DC voltaj giriş aralığı ve NEMA 23/34 motorlarla evrensel uyumluluğu sayesinde mevcut sistemlerinize kolayca entegre edilebilir. Kullanıcı dostu DIP anahtarları ile hızlı konfigürasyon imkanı sunar.

Step Motor Sürücü CWD860H, Mermak CNC'nin endüstriyel otomasyon çözümlerindeki mühendislik mükemmeliyetinin bir yansımasıdır. Güvenilirlik, performans ve dayanıklılığı bir arada sunarak, işletmenizin üretim süreçlerinde fark yaratır. Yatırımınızın karşılığını fazlasıyla alacağınız bu üstün performanslı sürücü ile projelerinizde istikrarı ve verimliliği garantileyin. Mermak CNC güvencesiyle, geleceğin otomasyon teknolojisine bugünden adım atın.

Birlikte Kullanilabilecek Urunler

Frenli Step Motor Nema 34 12 Nm
Frenli Step Motor Nema 34 8.5 Nm
Frenli Step Motor Nema 34 5 Nm
5 Nm Step Motor Seti Jss860H Sürücülü
Step Motor Nema 34 12 Nm
Step Motor Nema 34 12 Nm
Step Motor Nema 34 8.5 Nm
Step Motor Nema 34 6.5 Nm
Step Motor Nema 34 4.5 Nm
Step Motor Nema 34 5 Nm
Step Motor Nema 24 3 Nm
Step Motor Nema 23 2.2 Nm
0.47 Nm Torklu Nema 17 Step Motor

Step Motor Sürücü Cwd860h Hakkında Merak Edilenler ve Teknik Detaylar

CWD860H sürücüyü kaç volt ile beslemeliyim, AC mi DC mi tercih etmeliyim?

CWD860H sürücüyü AC besleme için 24V AC - 80V AC (ideal 50V - 70V trafo) veya DC besleme için 30V DC - 110V DC (Switch Mode Adaptör ile) kullanabilirsiniz. Özellikle Nema 34 gibi büyük motorlar için AC trafo beslemesi, daha torklu ve seri çalışma avantajı sunduğundan önerilir.

Neden CWD860H ile Nema 34 motorumu AC trafo ile beslemem tavsiye ediliyor?

Nema 34 gibi büyük motorlar aniden durduğunda geri elektrik (Back EMF) basabilir. Standart DC adaptörler bu durumu sevmez ve kapanabilirken, AC trafolar bu geri besleme enerjisini absorbe edebilir. Ayrıca, trafolar motorun ani akım taleplerini (Demeraj) daha iyi karşılar, bu da motorunuzun daha torklu ve makinanızın daha seri çalışmasını sağlar.

CWD860H sürücü hangi tip step motorlarla uyumlu çalışır? Nema 23 veya Nema 17 kullanabilir miyim?

CWD860H sürücü, Nema 34 (4.5Nm, 8.5Nm, 12Nm) ve Nema 23 (2.2Nm ve üzeri) step motorlarla uyumludur. Nema 17 motorlar genellikle bu sürücünün güç limitlerinin altında kalır ve daha düşük akım çıkışlı sürücülerle kullanılmalıdır.

Sürücümdeki akım ayarlarını (SW1-SW3) motoruma göre nasıl yapmalıyım?

Akım ayarlarını (SW1-SW3) motorunuzun etiketinde yazan Amper değerine eşit veya bir alt kademeyi seçecek şekilde yapmalısınız. Örneğin, Nema 34 motorlar için genellikle 5.0A - 6.0A arası ayarlar idealdir. Doğru ayar, motorun performansını ve ömrünü doğrudan etkiler.

CNC router'ım için CWD860H sürücüde mikro adım (pulse) ayarlarını (SW5-SW8) kaç yapmalıyım?

CNC Router uygulamaları için standart olarak 1600 (Microstep 8) veya 3200 (Microstep 16) ayarları önerilir. Bu ayarlar, makinanızın hassasiyetini ve hareket düzgünlüğünü optimize etmenize yardımcı olur.

Motorum veya sürücüm neden aşırı ısınıyor, bunu önlemek için ne yapmalıyım?

CWD860H, "Smart Current Control" özelliği sayesinde motorun %20 daha az ısınmasını sağlar. Eğer aşırı ısınma yaşanıyorsa, öncelikle SW4 (Boşta Akım) ayarını OFF (Half Current) konumuna getirerek motor durduğunda akımın %50 kesilmesini sağlayın. Ayrıca sürücünün kendi akıllı fanı 50°C üzerinde devreye girer. Sürücünün çevresinde yeterli hava akışı olduğundan ve doğru akım ayarının yapıldığından emin olun.

CWD860H sürücüde "Boşta Akım" (SW4) ayarı ne işe yarar, açık mı kapalı mı bırakmalıyım?

SW4 "Boşta Akım" ayarı, motor durduğunda sürücünün motora verdiği akımı kontrol eder. OFF (Half Current) konumuna getirdiğinizde, motor durduğunda akım %50 kesilir. Bu, motorun daha az ısınmasını ve daha sessiz çalışmasını sağlar. Bu ayar önerilen ayardır.

Motorum düşük hızlarda titreme yapıyor veya yüksek hızlarda tork kaybediyor, CWD860H bu sorunu çözer mi?

Evet, CWD860H, 32-Bit DSP işlemcisi ve geliştirilmiş PID kontrol algoritması sayesinde step motorların en büyük sorunlarından olan "Düşük Hızda Titreşim" ve "Yüksek Hızda Tork Kaybı" problemlerini ortadan kaldırmak üzere tasarlanmıştır. "Smart Current Control" özelliği de buna katkı sağlar.

CWD860H sürücüde "tiz ses" (çınlama) duyuyorum, bu normal mi, bir sorun mu var?

CWD860H sürücü "Self-Adjustment" özelliğine sahiptir. İlk enerjilendiğinde motor parametrelerini okumak için kısa süreli bir ses çıkarabilir, bu normaldir. Eğer sürekli ve rahatsız edici bir tiz ses geliyorsa, akım ayarlarınızı ve motor bağlantılarınızı kontrol etmeniz gerekebilir.

CWD860H sürücüyü bağlarken 220V şebeke elektriğini direkt kullanabilir miyim?

Hayır, kesinlikle 220V şebeke elektriğini direkt olarak CWD860H sürücüye bağlamamalısınız. Cihazın güç girişine mutlaka uygun bir trafo (24V AC - 80V AC) veya adaptör (30V DC - 110V DC) üzerinden besleme yapmalısınız. Direkt bağlantı cihaza kalıcı hasar verir ve tehlikelidir.

Sürücüme enerji verdiğimde herhangi bir koruma devreye girer mi, arıza durumunda ne olur?

CWD860H sürücü, aşırı ısınma, aşırı akım ve düşük voltaj koruma sistemlerine sahiptir. Bu tür bir durum algılandığında sürücü kendini korumaya alarak olası hasarı engeller. Arıza durumunda sürücünün durum ışıklarını kontrol ederek sorunun kaynağını belirleyebilirsiniz.

Mermak CNC'den aldığım CWD860H sürücünün garantisi ne kadardır veya arıza durumunda tamir hizmeti var mı?

Mermak CNC güvencesiyle sunulan CWD860H sürücü için güncel garanti koşulları ve arıza durumunda sunulan tamir veya değişim hizmetleri hakkında en doğru bilgiye Mermak CNC teknik servis veya satış departmanından ulaşabilirsiniz. Mermak CNC kalitesine yakışır bir satış sonrası destek sunulmaktadır.

CWD860H sürücüyü uzun saatler (7/24) çalışan bir makinede kullanabilir miyim?

Evet, CWD860H sürücü, özellikle uzun saatler çalışan (7/24) üretim hatları ve ağır şaseli CNC Router'lar için "Tak ve Unut" (Fit and Forget) dayanıklılığı ile tasarlanmıştır. Gelişmiş soğutma sistemi ve koruma özellikleriyle sürekli operasyon için güvenilir bir çözümdür.

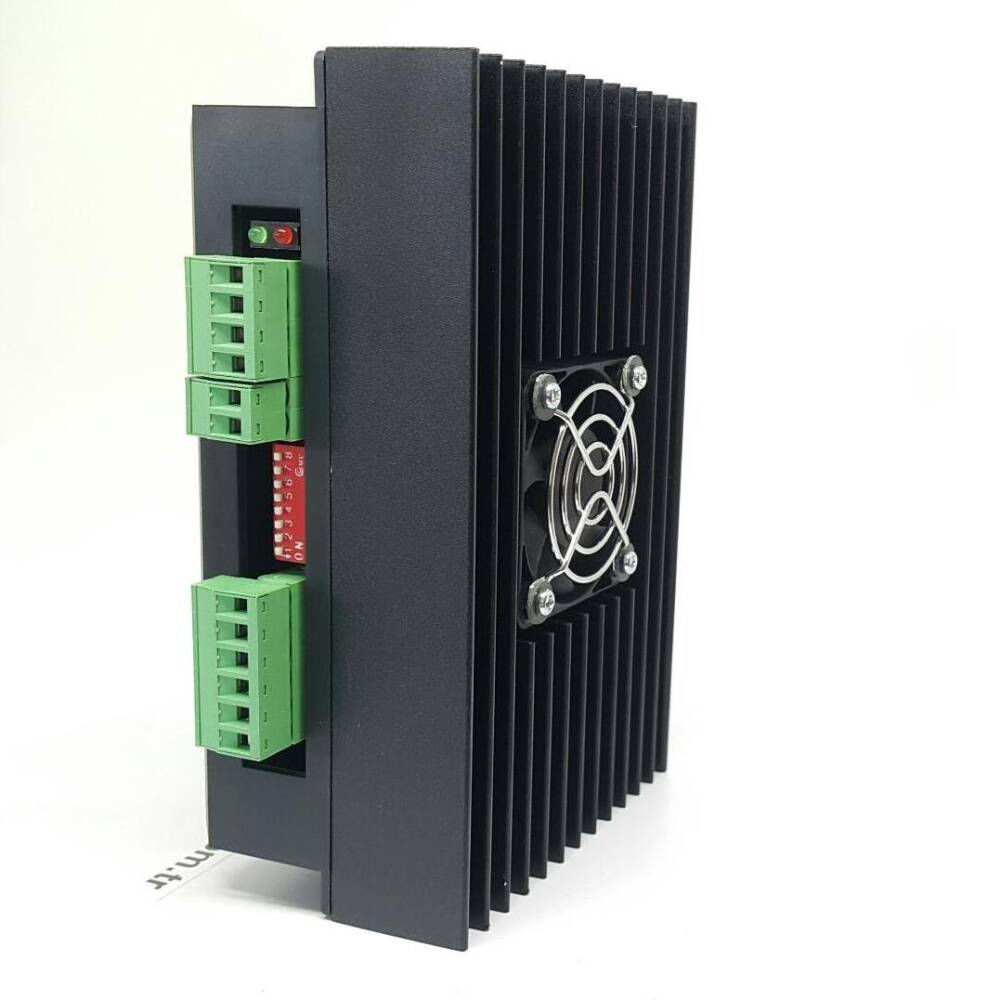

Sürücünün soğutma sistemi nasıl çalışıyor, ek bir fan takmama gerek var mı?

CWD860H sürücü, geniş alüminyum blok ve akıllı bir fan ile donatılmıştır. Akıllı fan, sürücü sıcaklığı 50°C'nin üzerine çıktığında otomatik olarak devreye girerek soğutma sağlar. Normal çalışma koşullarında ek bir fana ihtiyaç duyulmaz, ancak çok sıcak ortamlarda veya kapalı panolarda hava akışını desteklemek faydalı olabilir.

CWD860H sürücünün "Smart Current Control" özelliği bana ne gibi bir avantaj sağlar?

"Smart Current Control" özelliği sayesinde CWD860H, motorun anlık ihtiyaç duyduğu akımı milisaniyeler içinde hesaplayarak verir. Bu sayede motorunuz standart sürücülere göre %20 daha az ısınır, çok daha sessiz çalışır ve enerji verimliliği artar. Bu da motor ömrünü uzatır ve işletme maliyetlerini düşürür.

?
Motor Ters Yönde Dönüyorsa, Yönü Düzeltmek İçin Hangi Sinyali Ters Çevirmeliyim? ▼
? Motorun dönüş yönü DIR/DIR+ sinyali ile belirlenir. Bu sinyali ters çevirerek (mantık seviyesini HIGH'dan LOW'a veya tersi) motorun dönüş yönünü tersine çevirebilirsiniz.
Motor İleri/geri Hareketleri Sırasında Gecikmeli Tepki Veriyorsa Olası Neden Nedir? ▼
? Gecikmeli tepki, genellikle düşük akım ayarından, yetersiz besleme voltajından veya harici kontrolörden gelen sinyal genişliğinin çok kısa olmasından kaynaklanabilir.
Dc Besleme Hattında Aşırı Gürültü (noise) Varsa Bu Durumu Nasıl Çözebilirim? ▼
? DC besleme hattındaki gürültüyü azaltmak için hat üzerine giriş filtresi veya seri bir reaktör eklenmesi önerilir. Bu, sürücünün daha stabil çalışmasını sağlar.
Sürücüdeki Darbe (pul) Sinyali Sürekli Aktif Kalırsa Ne Olur? ▼
? Darbe sinyali sürekli aktif kalırsa motor maksimum hızda sürekli dönmeye çalışır. Darbe dizisi durduğunda motorun durması gerekir.
Step Sürücülerde Dc Güç Kaynağı Kullanmanın Hız Ve Tork Üzerindeki Temel Etkisi Nedir? ▼
? DC güç kaynağı kullanmak, motorun yüksek hızlarda torkunu daha iyi korumasını sağlar ve motor performansını maksimize etmeye yardımcı olur.
Adım/yön (pul/dır) Sinyalleri İçin 10kω Direnç Kullanmanın Amacı Nedir? ▼
? Sinyal girişinde 10kΩ gibi seri dirençler kullanmak, sinyal hattını 5V yerine 24V mantık seviyesinde süren PLC gibi cihazların akımını sınırlayarak optik izolatörlere zarar vermesini önler.
4 Telli Step Motorun Fazları Nasıl Bağlanır Ve 8 Telli Motora Göre Performansı Nasıldır? ▼
? 4 telli motor doğrudan A+, A-, B+, B- terminallerine bağlanır. 8 telli motor ise seri (daha yüksek tork) veya paralel (daha yüksek hız) bağlantı seçenekleri sunarak daha esnek performans sağlar.
Motor Yüksek Hızlarda Adım Kaybediyorsa (losing Steps) Sorunu Nasıl Teşhis Edilir Ve Çözülür? ▼
? Adım kaybı, genellikle yetersiz besleme voltajı veya çok yüksek hız komutundan kaynaklanır. Besleme voltajını artırın ve hızlanma/yavaşlama sürelerini yavaşlatın.
Bu Step Sürücünün Motoru Etkinleştirme/devre Dışı Bırakma (enable) Özelliği Mevcut Mudur Ve Bu Ne İşe Yarar? ▼
? Evet, ENA/ENA+ sinyali mevcuttur. Bu sinyal, motor akımını keserek motorun serbestçe dönmesini (frenleme torku olmadan) sağlar veya motoru sıfır konumda kilitler.
Cwd860h, Nema 34 Gibi Yüksek Torklu Motorları Sürmek İçin Yeterli Akım Ve Güce Sahip Midir? ▼
? CWD860H, adından da anlaşılacağı gibi (860H), yüksek torklu NEMA 34 motorlarını sürmek için tasarlanmıştır. Akım ayarı (Amper) motorun ihtiyacına göre DIP anahtarları ile kolayca yapılabilir.
Sürücüde Aşırı Gerilim (overvoltage) Koruması Hangi Durumlarda Tetiklenir? ▼
? Aşırı gerilim koruması, DC güç kaynağı voltajının sürücünün maksimum limitini aştığı durumlarda veya motor rejeneratif enerjisi nedeniyle voltajın yükseldiği durumlarda (örn. hızlı yavaşlama) tetiklenir.
Düşük Hızlarda Motorun Rezonans Ve Titreşim Yapması Durumunda Hangi Ayarlar İle İyileştirme Yapılabilir? ▼
? Rezonans, motorun nominal torkunun kaybolmasına neden olur. Çözüm için: 1. Microstepping ayarını artırın. 2. Otomatik Rezonans Bastırma (Anti-Resonance) özelliği varsa, bu özelliği etkinleştirin.
Motor Rölanti (bekleme) Durumundayken Akım Tüketimi Nasıl Azaltılır Ve Bu Ayar Nereden Yapılır? ▼
? Rölanti Akımı Düşürme (Standstill current reduction) özelliği, motor durduğunda akımı düşürerek sürücü ısınmasını azaltır. Bu oran, genellikle DIP anahtarları veya dahili yazılım ayarları ile (örn. %50 veya %75) ayarlanır.
Step Motorlar İçin Gerekli Olan Minimum Darbe Genişliği (pulse Width) Ve Yön Sinyali Gecikmesi (setup Time) Neden Önemlidir? ▼
? Minimum darbe genişliği (tipik 2.5∼5μs) sürücünün darbeyi algılaması için gereklidir. Gecikme süresi, yön değişiminde sürücünün hazır olmasını sağlar ve adım kaybını önler.
Sürücüyü Panoya Monte Ederken Aşırı Isınmayı Önlemek İçin Hangi Soğutma Kurallarına Uyulmalıdır? ▼
? Sürücü dikey olarak monte edilmelidir. Yeterli hava sirkülasyonu sağlamak için çevresinde boşluk bırakılmalı ve ısı transferini sağlamak için metal bir yüzeye monte edilmesi önerilir.
Darbe (pulse) Sinyali İçin 5v Veya 24v Mantık Seviyesi Kullanılabilir Mi Ve Sinyal Bağlantısı Nasıl Yapılır? ▼
? Çoğu dijital step sürücü, sinyal pinlerinde optik izolasyon sayesinde 5V ve 24V sinyal seviyelerini destekler. Bağlantı, sinyal (PUL/DIR/ENA) ve ortak pin (COM) üzerinden yapılmalıdır.
Motor Kablolamasında Faz Kaybı Veya Yanlış Bağlantı Durumunda Sürücünün Hata Teşhisi Nasıl Yapılır? ▼
? Sürücü üzerinde genellikle kırmızı bir Hata (Fault) LED'i bulunur. Yanlış faz bağlantısında (örn. A+ ile B+ karışırsa) veya kısa devrede bu LED yanar. Gücü kesip motor kablolarını kontrol etmek gerekir.
Cwd860h Sürücü İçin Önerilen Dc Besleme Voltajı Aralığı Nedir? Yüksek Hız İçin Hangi Voltaj Seviyesi Tercih Edilmelidir? ▼
? Sürücünün tam voltaj aralığı teknik dokümanlarda belirtilir (tipik 24V∼80VDC gibi). Yüksek hızlarda torkun korunması için, önerilen maksimum gerilime yakın bir besleme voltajı tercih edilmelidir.
Daha Yumuşak Ve Hassas Hareketler Elde Etmek İçin Microstepping (mikroadımlama) Ayarı Nasıl Yapılır? ▼
? Microstepping ayarı, adımlama hassasiyetini artırır ve titreşimi azaltır. Genellikle DIP anahtarları kullanılarak 1/16,1/32 veya 1/64 gibi yüksek bölme oranları seçilerek adımlama hassasiyeti artırılır.
Sürücünün Akım Ayarı Nasıl Yapılır? Akım Ayarı Motorun Nominal Akımının Ne Kadarı Olmalıdır? ▼
? Akım ayarı genellikle sürücü üzerindeki DIP anahtarları ile yapılır. Motorun ısınmasını önlemek ve verimli tork elde etmek için, nominal akımın (RMS değeri) %80 ila %100'ü arasında bir değer seçilmelidir.
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ? ▼
? CWD860H nedir
CWD860H ne işe yarar
CWD860H nasıl kullanılır
CWD860H teknik özellikleri
CWD860H bağlantı şeması
Step Motor Sürücü CWD860H – Teknik ve Kullanım Bilgileri


1. Ürün Tanımı ve Temel İşlevi

CWD860H, iki fazlı step motorları hassas ve kontrollü şekilde sürebilen, endüstriyel uygulamalar için geliştirilmiş yüksek performanslı bir step motor sürücüsüdür. CNC makineleri, lazer kesim sistemleri, 3D yazıcılar, robotik ve otomasyon hatlarında kullanılır. Görevi, kontrol kartından gelen Pulse/Dir veya CW/CCW sinyallerini alıp, step motora uygun akım ve gerilim darbeleriyle motorun açısal ve konum kontrollü hareketini sağlamaktır. Yani, bilgisayardan veya kontrol ünitesinden gelen hareket komutlarını motora uygular ve yüksek hassasiyetli pozisyonlama sağlar.

2. Teknik Özellikler

- Giriş Gerilimi: 24V – 80V DC
- Akım Ayarı: 2.4A – 7.2A (8 kademeli DIP switch ile)
- Mikro Adım Ayarı: 200 – 51200 adım/devir (16 farklı mikro adım seçeneği)
- Sinyal Girişi: Pulse/Dir veya CW/CCW (0 – 200 kHz)
- Motor Uyumluluğu: Nema 23, Nema 34, Nema 42 step motorlar
- Koruma Fonksiyonları: Aşırı akım, aşırı gerilim, motor aşırı yük koruması
- Yüksek verimli tork kontrolü, düşük titreşim ve düşük sıcaklık artışı
- Soğutucu fanlı yapı, uzun süreli ve güvenli çalışma için uygundur.

3. Kullanım Alanları

- CNC Router, CNC Freze, CNC Ahşap İşleme Makineleri
- Lazer kesim ve markalama sistemleri
- 3D yazıcılar
- Endüstriyel otomasyon hatları ve robotik sistemler
- Tıbbi cihazlar ve hassas hareket gerektiren uygulamalar.

4. Bağlantı ve Kurulum

A. Güç Bağlantısı

- Sürücüye 24V – 80V DC güç kaynağı bağlanır. Güç kaynağı seçimi, kullanılan motorun akım ihtiyacına göre yapılmalıdır.
- Topraklama mutlaka yapılmalıdır.

B. Motor Bağlantısı

- Step motorun A+, A-, B+, B- uçları sürücüdeki ilgili terminallere bağlanır.
- Kablo kesiti yeterli olmalı, bağlantılar gevşek olmamalıdır.

C. Kontrol Sinyali Bağlantısı

- Pulse (STEP) ve Direction (DIR) girişleri, kontrol kartından gelen sinyallere bağlanır.
- Pulse/Dir veya CW/CCW modunda çalıştırılabilir.
- Sinyal girişi 0 – 200 kHz aralığındadır.

D. Ayar ve Test

- Motorun nominal akımına uygun şekilde DIP switch’ler ile akım ayarı yapılır.
- Mikro adım ayarı, uygulamanın hassasiyet ihtiyacına göre belirlenir.
- Bağlantı ve ayarlar tamamlandıktan sonra, sistem test edilir ve hareket doğruluğu kontrol edilir.

Bağlantı Şeması Özet:

1. Güç kaynağını (+) ve (–) uçlarından sürücüye bağlayın.
2. Motorun dört kablosunu (A+, A-, B+, B-) sürücüye bağlayın.
3. Kontrol kartından STEP ve DIR sinyallerini sürücüye iletin.
4. DIP switch’ler ile akım ve mikro adım ayarlarını yapın.
5. Sistemi çalıştırıp test edin.

5. Kullanımda Dikkat Edilmesi Gerekenler

- Motorun nominal akım ve voltajına uygun sürücü ayarı yapılmalıdır.
- Yüksek akım taşıyan kablolarda uygun kesit kullanılmalı, gevşek bağlantı olmamalıdır.
- Sürücü ve motorun aşırı ısınmaması için yeterli soğutma sağlanmalıdır.
- Kısa devre, ters bağlantı ve yanlış voltajdan kaçınılmalıdır.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik destek veya bağlantı şeması için tekrar danışabilirsiniz.


















Aradığınızı bulamadınız mı?
Whatsapp Destek Hattına Sor

Birlikte Kullanılabilecek Ürünler

Step Motorlar
    Hassas ve Kompakt Uygulamalar: Step Motor Nema 23 2.2 Nm
    Cwd860h sürücü ile küçük ve orta ölçekli CNC makineleri, 3D yazıcılar gibi uygulamalarda yüksek hassasiyet ve pürüzsüz hareket kontrolü sağlar. Düşük maliyetli ve kompakt bir çözümdür.
    Orta Ölçekli Güç Gereksinimleri: Step Motor Nema 34 8.5 Nm
    Cwd860h ile orta ila büyük boyutlu CNC routerlar, plazma kesiciler gibi daha yüksek tork ve güç gerektiren projelerde kararlı ve yüksek performans sunar. Nema 23'e göre daha güçlüdür.
    Ağır Hizmet ve Yüksek Tork: Step Motor Nema 42 28 Nm
    Ağır yük taşıma sistemleri ve büyük CNC makineleri gibi çok yüksek tork gerektiren uygulamalarda Cwd860h ile maksimum güç ve hassasiyet sağlar. Nema 34'e göre belirgin şekilde daha yüksek tork kapasitesine sahiptir.
Mach3 Kontrol Kartları
    Standart 4 Eksen Kontrol: 4 Eksen Cnc Usb Mach3 Kontrol Kartı 100 KHZ
    Cwd860h sürücülerle uyumlu, standart CNC uygulamaları için uygun maliyetli ve yaygın bir USB kontrol kartıdır. Kolay kurulum ve stabil bir kontrol arayüzü sunar.
    Yüksek Performanslı 4 Eksen Kontrol: 4 Eksen Usb Mach3 Cnc Kart 2000 Khz
    Daha hızlı ve hassas hareket kontrolü gerektiren profesyonel uygulamalar için idealdir. 2000 KHz pulse çıkışı sayesinde Cwd860h ile daha akıcı eksen hareketleri ve karmaşık işleme kabiliyeti sunar, 100 KHz karta göre daha yüksek performans sağlar.
    Genişletilmiş 5 Eksen Kontrol: 5 Eksen Cnc Usb Kontrol Kartı Mach3 Kart Green
    5 eksenli CNC makineleri için genişletilmiş kontrol imkanı sunar. Cwd860h sürücülerle birlikte kullanıldığında, döner eksenler veya daha karmaşık geometrilerin işlenmesi gibi ileri düzey uygulamalar için esneklik sağlar.
Güç Kaynakları
    Esnek ve Orta Güçlü Sistemler: 24-48V 6 Amper Çift Çıkış Dc Güç Kaynağı
    Esnek voltaj aralığı (24-48V) sayesinde farklı Nema 23 veya Nema 34 step motorlarla uyumludur. Çift çıkış özelliği, birden fazla Cwd860h sürücüyü beslemek için pratik ve ekonomik bir çözüm sunar.
    Yüksek Güçlü 48V Sistemler: 48 Volt 12,5 Amper Güç Kaynağı Ms-600-48 600 Watt
    Yüksek güç ve akım kapasitesi ile birden fazla Nema 34 veya Nema 42 step motoru beslemek için idealdir. 48V çıkışı, motorların daha yüksek hızlarda ve torklarda çalışmasına olanak tanır, büyük ve profesyonel CNC sistemleri için kararlı bir enerji kaynağıdır.
    Maksimum Hız ve Tork Performansı: 60 Volt 10 Amper Güç Kaynağı Ms-600-60 600 Watt
    En yüksek performans gerektiren uygulamalar için 60V çıkışı ile Cwd860h ve bağlı step motorların (özellikle Nema 34 ve Nema 42) maksimum hız ve tork potansiyelini ortaya çıkarır. 48V güç kaynaklarına göre daha dinamik ve verimli bir çalışma sağlar.
Step Motor Sürücü Cwd860h - 1 Step Motor Sürücü Cwd860h - 2
Ürün Açıklaması
VOLT
18 - 80V
Amper
2.00 - 7.20A
Ürün Etiketleri
Nema34 Step Motor Sürücü ,
7.2 Amper Step Motor Sürücü

Sık Sorulan Sorular

Kargo ücretsiz mi?
2000 TL ve üzeri siparişlerde kargo ücretsizdir. Altında anlaşmalı kargo tarifesi uygulanır.
Step Motor Sürücü Cwd860h stokta var mı?
Evet, Step Motor Sürücü Cwd860h stoktan hızlı sevke uygundur.
Kargo güvenli paketleniyor mu?
Darbe emici iç malzeme + çift oluklu kutu; gerekirse paletleme. Gönderiler sigortalı/kaskolu sevk edilir.
Fiyat güncel mi?
Bu sayfadaki Step Motor Sürücü Cwd860h fiyatı anlık olarak günceldir.
Stok bilgisi güncel mi?
Stoklar ERP/entegrasyon ile düzenli güncellenir; ödeme adımında nihai teyit sağlanır.
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Kargo zorunlu değildir. Ankara HAB OSB mağazamızdan randevu ile teslim alabilirsiniz.
Aynı gün kargo var mı?
Öğleden önce tamamlanan uygun siparişler çoğunlukla aynı gün kargoya verilir.
Teslimat süresi ne kadar?
Adrese ve yoğunluğa bağlı olarak genelde 1–3 iş günü.
Ödeme seçenekleri neler?
3D Secure kredi/banka kartı, havale/EFT; kurumsal müşteriye e-fatura/e-arşiv.
İade/değişim mümkün mü?
Mevzuata uygun şekilde, kullanılmamış ve eksiksiz ürünlerde iade/değişim yapılır.
Teklif/Proforma alabilir miyim?
Evet; vergi ve teslimat bilgileriyle proforma düzenlenir. WhatsApp: 0534 658 54 01
Garanti durumu nedir?
Ürün faturalı ve garantilidir; üretici/ithalatçı koşulları geçerlidir.
Fiyatlara KDV dahil mi?
Ürün sayfasında belirtilen fiyatlar +KDV olarak gösterilir.
E-fatura / e-arşiv kesiyor musunuz?
Evet. Tüm satışlar resmi fatura ile düzenlenir; e-fatura/e-arşiv desteğimiz vardır.
Toplu alım indirimi var mı?
Adet ve proje bazlı fiyatlandırma yapılır. Liste dışı iskonto için bizimle iletişime geçin.
Step Motor Sürücü Cwd860h benim makinemle uyumlu mu?
Kod/model bilgilerinizi paylaşın; teknik ekibimiz tork, voltaj, flanş/bağlantı ve sürücü uyumluluğunu teyit eder.
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Mümkün olan ürünlerde PDF teknik çizim, bağlantı diyagramı ve kullanım kılavuzu paylaşılır.
Kargo takip nasıl yapılır?
Paket kargoya verildiğinde SMS/e-posta ile takip numarası gönderilir; panelinizden de görebilirsiniz.
Kısmi sevkiyat yapıyor musunuz?
Stok uygunluğuna göre ürünleri bölerek hızlı teslim için kısmi sevk yapabiliriz.
Ambar / paletli gönderim mümkün mü?
Hacimli/ ağır ürünlerde paletli ve ambar gönderimi yapılır; varış deposu ve teslim şartları birlikte planlanır.
Siparişten sonra teslim adresi değişir mi?
Kargoya teslim edilmeden önce destek ekibimizle iletişime geçerseniz güncelleyebiliriz.
Hangi illere kargo ediyorsunuz?
Aşağıdaki tüm illere Step Motor Sürücü Cwd860h için hızlı gönderim sağlıyoruz Ortalama Kargo Ulaşma Süreleri:
  • Step Motor Sürücü Cwd860h İstanbul (1–2 gün)
  • Step Motor Sürücü Cwd860h Ankara (1 gün)
  • Step Motor Sürücü Cwd860h İzmir (1–2 gün)
  • Step Motor Sürücü Cwd860h Bursa (1–2 gün)
  • Step Motor Sürücü Cwd860h Antalya (1–2 gün)
  • Step Motor Sürücü Cwd860h Adana (1–2 gün)
  • Step Motor Sürücü Cwd860h Konya (1–2 gün)
  • Step Motor Sürücü Cwd860h Kocaeli (1–2 gün)
  • Step Motor Sürücü Cwd860h Mersin (2 gün)
  • Step Motor Sürücü Cwd860h Gaziantep (2–3 gün)
  • Step Motor Sürücü Cwd860h Şanlıurfa (2–3 gün)
  • Step Motor Sürücü Cwd860h Kayseri (1–2 gün)
  • Step Motor Sürücü Cwd860h Diyarbakır (2–3 gün)
  • Step Motor Sürücü Cwd860h Samsun (1–2 gün)
  • Step Motor Sürücü Cwd860h Sakarya (1–2 gün)
  • Adıyaman (2–3 gün)
  • Afyonkarahisar (1–2 gün)
  • Ağrı (3–5 gün)
  • Aksaray (1–2 gün)
  • Amasya (2 gün)
  • Ardahan (3–5 gün)
  • Artvin (3–4 gün)
  • Aydın (1–2 gün)
  • Balıkesir (1–2 gün)
  • Bartın (2 gün)
  • Batman (3–4 gün)
  • Bayburt (3–4 gün)
  • Bilecik (1–2 gün)
  • Bingöl (3–4 gün)
  • Bitlis (3–5 gün)
  • Bolu (1–2 gün)
  • Burdur (1–2 gün)
  • Çanakkale (1–2 gün)
  • Çankırı (1–2 gün)
  • Çorum (2 gün)
  • Denizli (1–2 gün)
  • Düzce (1–2 gün)
  • Edirne (1–2 gün)
  • Elazığ (2–3 gün)
  • Erzincan (2–3 gün)
  • Erzurum (2–4 gün)
  • Eskişehir (1–2 gün)
  • Giresun (2–3 gün)
  • Gümüşhane (2–3 gün)
  • Hakkâri (3–5 gün)
  • Hatay (2–3 gün)
  • Iğdır (3–5 gün)
  • Isparta (1–2 gün)
  • Kahramanmaraş (2–3 gün)
  • Karabük (1–2 gün)
  • Karaman (1–2 gün)
  • Kars (3–4 gün)
  • Kastamonu (2 gün)
  • Kilis (2–3 gün)
  • Kırıkkale (1–2 gün)
  • Kırklareli (1–2 gün)
  • Kırşehir (1–2 gün)
  • Kütahya (1–2 gün)
  • Malatya (2–3 gün)
  • Manisa (1–2 gün)
  • Mardin (3–4 gün)
  • Muğla (1–2 gün)
  • Muş (3–4 gün)
  • Nevşehir (1–2 gün)
  • Niğde (1–2 gün)
  • Ordu (2–3 gün)
  • Osmaniye (2–3 gün)
  • Rize (2–3 gün)
  • Siirt (3–4 gün)
  • Sinop (2–3 gün)
  • Sivas (2 gün)
  • Şırnak (3–5 gün)
  • Tekirdağ (1–2 gün)
  • Tokat (2–3 gün)
  • Trabzon (2–3 gün)
  • Tunceli (3–4 gün)
  • Uşak (1–2 gün)
  • Van (3–5 gün)
  • Yalova (1–2 gün)
  • Yozgat (2 gün)
  • Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
Step Motor Sürücü Cwd860h ve benzeri ürünlerde; başta Kıbrıs, Azerbaycan ve Kosova olmak üzere düzenli gönderim yaptığımız başlıca ülkeler (tahmini teslim süresi):
  • Türkiye (1–3 gün)
  • Almanya (3–6 gün)
  • Bosna Hersek (4–7 gün)
  • Bulgaristan (3–5 gün)
  • Çekya (4–7 gün)
  • Litvanya (5–8 gün)
  • Romanya (3–5 gün)
  • Rusya Federasyonu (5–10 gün)
  • Tunus (4–8 gün)
  • Yunanistan (3–5 gün)
  • Kıbrıs (KKTC) (3–5 gün)
  • Azerbaycan (3–6 gün)
  • Kosova (4–7 gün)
  • Irak (2–5 gün)
  • Gürcistan (2–4 gün)
  • Birleşik Krallık (4–7 gün)
  • İtalya (4–7 gün)
  • Fransa (4–7 gün)
  • İspanya (4–7 gün)
  • Hollanda (4–6 gün)
  • Polonya (4–7 gün)
  • Macaristan (4–7 gün)
  • Birleşik Arap Emirlikleri (3–6 gün)
  • Suudi Arabistan (4–8 gün)
  • ABD (5–9 gün)
Gümrük evrakları (ticari fatura, çeki listesi, menşe) tarafımızdan hazırlanır. *Not:* Süreler ekspres kargo/ambar seçeneği, gümrük işlemleri ve resmî tatillere göre ±1–3 gün değişebilir.

Mermak CNC Hızlı Teknik Cevap

Detaylar yükleniyor...
Sepete Ekle
T-Soft E-Ticaret Sistemleriyle Hazırlanmıştır.
