Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

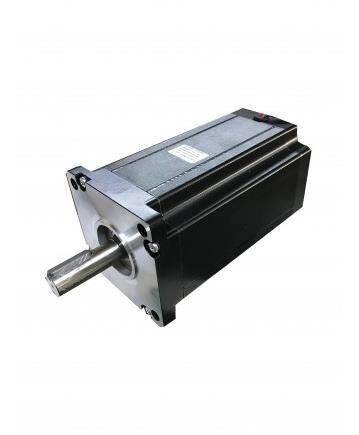

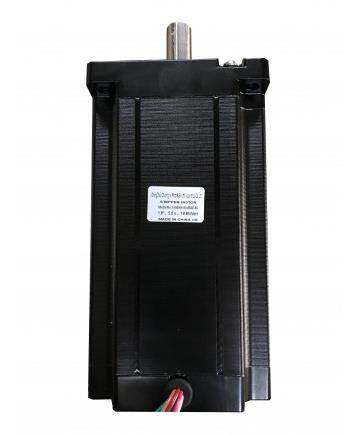

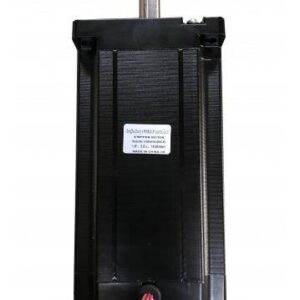

Endüstriyel otomasyonun kalbinde yer alan hareket kontrol sistemleri, günümüz üretim süreçlerinin verimliliği ve hassasiyeti için kritik öneme sahiptir. Step Motor Nema 42 28 Nm, bu gereksinimleri en üst düzeyde karşılamak üzere tasarlanmış, yüksek performanslı bir çözüm sunar. NEMA 42 standardı, motorun fiziksel boyutları, montaj flanşı ve genel yapısı hakkında endüstriyel bir referans noktasıdır; bu da onun zorlu endüstriyel ortamlarda güvenle kullanılabileceğini ve geniş bir yelpazedeki mekanik sistemlere kolayca entegre edilebileceğini gösterir. 28 Newton-metre (Nm) gibi etkileyici bir tutma torku değeriyle, bu motor ağır yüklerin hassas bir şekilde konumlandırılması ve yüksek ivmeli hareket profillerinin sorunsuz bir şekilde gerçekleştirilmesi için idealdir.
Bu motor, özellikle yüksek torkun ve adım doğruluğunun vazgeçilmez olduğu uygulamalar için özel olarak geliştirilmiştir. Gelişmiş manyetik devre tasarımı ve yüksek kaliteli rotor-stator laminasyonları sayesinde, hem statik hem de dinamik koşullarda üstün tork performansı sunar. Endüstriyel otomasyon parçaları kategorisindeki bu premium ürün, düşük titreşim, minimum gürültü ve yüksek enerji verimliliği sağlayarak operasyonel maliyetleri düşürmeye yardımcı olurken, aynı zamanda sistemin genel ömrünü uzatan sağlam bir yapıya sahiptir. Hassas üretim süreçleri, robotik uygulamalar ve CNC makineleri gibi alanlarda, bu motorun sağladığı güç ve kontrol kombinasyonu, mühendislik projelerinizin başarısını garanti altına alır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek tork ve hassas adım kontrolü sayesinde, ahşap, metal, plastik ve kompozit malzemelerin işlenmesinde kullanılan CNC router, freze, torna ve plazma/lazer kesim makinelerinde eksen hareketlerini hassasiyetle yönetir. Bu, karmaşık geometrilerin yüksek doğrulukla üretilmesini, yüzey kalitesinin artırılmasını ve tekrarlanabilir üretim süreçlerinin garanti altına alınmasını sağlar.
Endüstriyel robot kolları, pick-and-place sistemleri, otomatik malzeme taşıma platformları ve montaj hatlarında ağır parçaların hızlı, tekrarlanabilir ve hassas bir şekilde konumlandırılması için idealdir. Yüksek torku, robotik uygulamalarda dinamik yüklerin üstesinden gelerek üretim hızını artırır, hata payını minimize eder ve operasyonel güvenilirliği maksimize eder.
Optimize edilmiş manyetik devre tasarımı ve düşük ısı üretimi sayesinde, minimum enerji kaybıyla maksimum tork çıkışı sunar. Bu, işletme maliyetlerini düşürürken uzun süreli ve kesintisiz çalışma imkanı sağlar, böylece üretim hattınızın genel verimliliğini artırır.
Yüksek kaliteli çelik alaşımlı gövde, hassas işlenmiş rulmanlar ve IP54 koruma sınıfı ile zorlu endüstriyel ortamlara dayanacak şekilde üretilmiştir. Bu sağlam yapı, toz ve sıçrayan suya karşı direnç göstererek motorun uzun yıllar boyunca güvenilir ve bakım gerektirmeyen performans sergilemesini garanti eder.
Standart NEMA 42 flanş boyutu ve 4 telli bipolar bağlantı yapısı, mevcut otomasyon sistemlerine sorunsuz bir entegrasyon imkanı sunar. Geniş sürücü uyumluluğu ve basit kontrol mantığı sayesinde devreye alma süresini minimize eder, proje maliyetlerini düşürür ve esnek bir çözüm sunar.
28 Nm Nema 42 (110HS) step motorumuzu en verimli şekilde kullanabilmek için +24V ile +50V DC besleme aralığında ve 4 Amper ve üzeri akım verebilen bir step motor sürücüsü ile beslemeniz gerekmektedir. Bu değerler, motorun tork ve hız performansını optimize edecektir.
Motorumuzun sürücüye doğru bağlantısı için renk kodları şu şekildedir: A+ ucu için Mavi-Kırmızı kabloları, A- ucu için Sarı-Siyah kabloları, B+ ucu için Turuncu-Yeşil kabloları ve B- ucu için Kahve-Beyaz kabloları kullanmanız gerekmektedir. Bu şema, motor fazlarının doğru bir şekilde eşleşmesini sağlar.
Step motorların yüksek akımla çalışması nedeniyle belirli bir seviyeye kadar ısınması normaldir. Ancak el değmeyecek kadar aşırı ısınma, sürücü akım ayarlarının yüksek olması, motorun nominal voltaj/akım değerlerinin üzerinde beslenmesi, aşırı yük altında çalışması veya yetersiz soğutma gibi faktörlerden kaynaklanabilir. Aşırı ısınma, motorun ömrünü kısaltabilir ve performans kaybına neden olabilir. Sürücü akım ayarlarınızı kontrol etmeniz ve motorun yükünü gözden geçirmeniz önerilir. Gerekirse harici bir soğutma çözümü düşünebilirsiniz.
Evet, 28 Nm Nema 42 (110HS) step motorumuzu Pulse Jeneratör Kart, Arduino Kart, Mach3 Kontrol Kartı, PLC Kart ve benzeri birçok popüler kontrolcü ile kolaylıkla sürebilirsiniz. Önemli olan, seçtiğiniz kontrol kartının motor sürücüsüne uygun sinyal (Pulse/Dir) gönderebilmesidir.
28 Nm (yaklaşık 280 kg.cm) tork değeri, Nema 42 sınıfında oldukça yüksek bir değer olup, endüstriyel CNC routerlar, plazma kesiciler, büyük otomasyon sistemleri ve ağır yük taşıyan hareketli platformlar gibi birçok ağır yük uygulamasında rahatlıkla kullanılabilir. Step motorlar, hız arttıkça doğal olarak tork kaybı yaşarlar. Ancak doğru sürücü ve besleme voltajı ile bu motor, yüksek hızlarda bile tatmin edici bir tork performansı sunar. Uygulamanızın dinamik tork gereksinimlerini gözden geçirmeniz faydalı olacaktır.
Mikro adım ayarları, doğrudan kullandığınız step motor sürücüsüne bağlıdır. Genellikle 1/8 veya 1/16 mikro adım ayarları, çoğu uygulama için iyi bir denge sağlar; hem yeterli hassasiyet sunar hem de motorun torkunu önemli ölçüde düşürmez. Daha yüksek mikro adımlar (örn. 1/32, 1/64) daha pürüzsüz hareket ve daha yüksek hassasiyet sağlarken, sürücünün işlem yükünü artırabilir ve teorik olarak torkta hafif bir düşüşe neden olabilir. Uygulamanızın hassasiyet ve hız gereksinimlerine göre sürücünüzün desteklediği mikro adım ayarlarını test etmeniz önerilir.
Step motor besleme kablolarını uzatırken, kablo kesitini uzayan mesafeye göre artırmanız önemlidir. Genellikle 1-2 metrelik uzatmalarda 1.0mm² veya 1.5mm² kesit yeterli olurken, daha uzun mesafelerde (örn. 5 metre ve üzeri) 2.5mm² veya daha yüksek kesitli kablolar kullanmak voltaj düşümünü ve dolayısıyla güç kaybını minimize eder. Sinyal kablolarında ise (Pulse/Dir) ekranlı kablo kullanılması ve güç kablolarından ayrı tutulması, elektromanyetik paraziti (EMI) önleyerek sinyal kaybını engellemeye yardımcı olur.
Step motorlarda titreşim, genellikle mikro adım ayarlarının düşük olması, sürücü akım ayarlarının yanlış yapılması, mekanik bağlantılardaki boşluklar (kaplin, yatak vb.), motorun yeterince sabitlenmemesi veya rezonans frekanslarına denk gelmesinden kaynaklanabilir. Mikro adım ayarlarını artırmak, sürücü akım ayarlarını optimize etmek, mekanik boşlukları gidermek ve motoru sağlam bir yüzeye monte etmek titreşimi azaltmaya yardımcı olabilir. Bazı sürücülerde rezonans önleyici fonksiyonlar da bulunmaktadır.
Sürücü üzerindeki akım ayarlarını, motorun nominal faz akımına göre yapmanız gerekmektedir. 28 Nm Nema 42 (110HS) step motorumuz 4 Amper ve üzeri sürücülerle kullanıldığı için, sürücünüzün ayar menüsünden veya DIP switch'lerinden motorunuzun maksimum akımına (genellikle RMS veya Peak değeri olarak belirtilir) en yakın değeri seçmelisiniz. Motorun aşırı ısınmasını önlemek ve verimli çalışmasını sağlamak için üretici tarafından belirtilen akım değerlerini aşmamaya özen gösterin. Başlangıç olarak motorun anma akımının %70-80'i ile başlayıp, motor ısısını kontrol ederek kademeli olarak artırabilirsiniz.
Nema 42 28 Nm step motorlar, dayanıklı yapısıyla bilinseler de, uzun ömürlü ve sorunsuz çalışmaları için bazı basit bakım adımları önerilir. Periyodik olarak motorun ve bağlantıların tozdan arındırılması, kablo bağlantılarının gevşeklik açısından kontrol edilmesi ve mekanik bağlantı elemanlarının (kaplin, montaj vidaları) sıkılığının denetlenmesi önemlidir. Aşırı ısınmayı önlemek için uygun soğutma sağlanmalı ve çalışma ortamının nem, sıcaklık gibi koşulları takip edilmelidir. Motorun rulmanları genellikle ömür boyu yağlıdır ancak çok ağır ve sürekli çalışma koşullarında anormal sesler gelmesi durumunda kontrol edilmesi gerekebilir.
Mermak CNC Otomasyon olarak ürünlerimizin arkasındayız. 28 Nm Nema 42 (110HS) step motorumuz için standart üretici garantisi sunmaktayız. Garanti süresi ve koşulları hakkında detaylı bilgi almak veya arıza durumunda izlenecek adımları öğrenmek için lütfen müşteri temsilcilerimizle iletişime geçin. Ürününüzün barkod numarasını (8692024003925) hazır bulundurmanız süreci hızlandıracaktır.
Mermak CNC Otomasyon olarak sattığımız ürünlerin yedek parça ve servis desteğini sağlamaktayız. 28 Nm Nema 42 (110HS) step motorunuzda bir arıza meydana gelmesi durumunda, teknik servisimizle irtibata geçerek yedek parça temini veya profesyonel tamir hizmeti alabilirsiniz. Amacımız, makinenizin en kısa sürede tekrar çalışır duruma gelmesini sağlamaktır.
Kurulum, bağlantı veya herhangi bir teknik konuda desteğe ihtiyacınız olduğunda Mermak CNC Otomasyon teknik destek ekibimizle iletişime geçebilirsiniz. Uzman ekibimiz, karşılaşabileceğiniz sorunlara çözüm odaklı ve doğru teknik bilgilerle yardımcı olacaktır. İletişim bilgilerimize web sitemizden veya ürün faturanızdan ulaşabilirsiniz.
Evet, 28 Nm Step Motor Nema 42 110HS ürünümüzde toptan alımlarda özel iskontolar uygulanmaktadır. Projeleriniz veya ticari ihtiyaçlarınız için adetli alım düşünüyorsanız, size özel fiyatlandırma ve avantajlar sunabilmemiz için lütfen müşteri temsilcilerimiz ile irtibata geçin.
Evet, 28 Nm Nema 42 110HS step motorumuzu Mermak CNC Otomasyon Ltd Şti Ankara Satış Mağazamızdan elden satın alabilirsiniz. Mağazamızda ürün çeşitlerimizi inceleyebilir ve uzman personelimizden doğrudan bilgi alabilirsiniz.
Step Motor Nema 42 28 Nm, Mermak CNC Marketi tarafından sunulan, endüstriyel otomasyon ve CNC uygulamalarında güvenilir çalışma sağlayan bir bileşendir. Nema 42 gövde ölçüsünde 28 Nm tork sınıfında hibrit step motor sınıfında yer alır ve hassas konumlandırma gerektiren eksen tahriklerinde kullanılır. Rotor–stator dişli yapısı sayesinde her adımda tekrarlanabilir pozisyonlama yapar ve doğru sürücü ile birlikte kullanıldığında yüksek mikrostep çözünürlüğü elde edilir.
Nema 42 gövde ölçüsünde step motor yapısı; rotor üzerinde kalıcı mıknatıslar, statorda ise çok kutuplu sargılar kullanılarak tasarlanır. Sürücüden gelen akım, sargılar arasında sıralı olarak dolaştırıldığında rotor manyetik alanı takip eder ve adım adım dönme hareketi oluşur. Hibrit step motor mimarisi, sabit durumda yüksek tutma torku sağlaması ve düşük hızlarda dahi senkron kaybı yaşamadan çalışabilmesi ile öne çıkar. Bu modelin yaklaşık 28 Nm tork sınıfı, özellikle ağır eksen yüklerinin taşınması veya yüksek ivmeli hareketlerin gerçekleştirilmesi için uygundur. 42 çerçeve ölçüsü, flanş delik aralıklarını ve mil yüksekliğini endüstri standardına göre sabitler; böylece piyasadaki çoğu redüktör, kaplin ve braket ile uyumlu montaj imkânı sunar. Rotor ve rulman toleransları, uzun süreli yüksek devirli çalışmalarda bile eksenel kaçıklığı minimum seviyede tutacak şekilde seçilmiştir. Doğru sürücü akım ayarı ile birlikte kullanıldığında motor ısınması kontrol altında tutulur ve sargı ömrü uzar.
Montaj sırasında mekanik hizalamanın doğru yapılması, kablolama hatalarının önlenmesi ve topraklama kurallarına uyulması uzun ömürlü ve güvenli çalışma için kritik öneme sahiptir. Kablo güzergâhı, hareketli eksenler ve enerji zincirleri dikkate alınarak planlanmalı; kontrol panosu ile motor/sürücü arasındaki mesafe EMI parazitlerine karşı uygun şekilde korunmalıdır.
Soru: Hangi sürücü ile kullanmalıyım?
Yanıt: Motorun nominal akımına uygun, mikrostep kontrollü bir sürücü seçilmelidir. Örneğin CWD, JSS veya DM serisi sürücülerle uyumlu çalışır.
Soru: Isınma ne kadar normaldir?
Yanıt: Step motorlar nominal akımda çalışırken elle tutulamayacak seviyeye yaklaşan gövde sıcaklıkları bile çoğu zaman normal kabul edilir; önemli olan sargı izolasyon sınırlarının aşılmamasıdır.
Bu ürün, Mermak CNC Marketi üzerinde urun/28-nm-step-motor-nema-42-110hs adresinde listelenmekte olup, stok ve fiyat bilgileri için doğrudan ürün sayfasını ziyaret edebilirsiniz.
