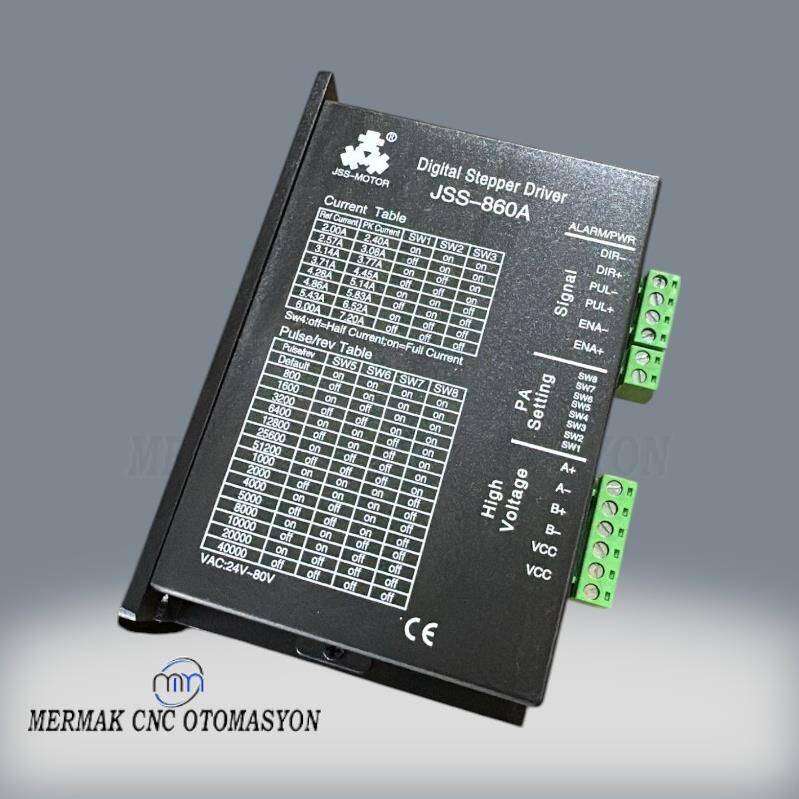

Gelince Haber VerStep Motor Sürücü JSS860A
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
JSS860A Step Motor Sürücü, endüstriyel otomasyon sistemlerinin hassas hareket kontrolü ihtiyaçları için özel olarak tasarlanmış, yüksek performanslı bir bileşendir. Gelişmiş mikroişlemci tabanlı kontrol algoritmaları sayesinde, step motorların en zorlu koşullar altında bile akıcı, titreşimsiz ve son derece doğru konumlandırma yapmasını sağlar. Bu sürücü, özellikle yüksek hızlı ve yüksek torklu uygulamalarda, motorun nominal torkunu tam kapasiteyle kullanabilmesi için optimize edilmiş akım kontrolü sunarak sistem verimliliğini maksimize eder.
Endüstriyel üretim hatlarında, CNC makinelerinde ve robotik uygulamalarda kritik bir rol oynayan JSS860A, motor rezonansını etkili bir şekilde bastırarak daha sessiz bir çalışma ortamı sunar ve mekanik aşınmayı azaltır. Yüksek çözünürlüklü mikro adımlama yeteneği, motorun her bir tam adımını çok sayıda alt adıma bölerek, inanılmaz derecede pürüzsüz hareket profilleri ve milimetrenin altında konumlandırma hassasiyeti elde edilmesini mümkün kılar. Bu özellikler, tekrarlanabilirliğin ve mutlak konum doğruluğunun hayati önem taşıdığı uygulamalar için JSS860A'yı vazgeçilmez bir çözüm haline getirmektedir.
Öne Çıkan Avantajlar
- Yüksek Hassasiyetli Mikro Adımlama: Motorun tam adım açısının 256 katına kadar bölünebilmesi sayesinde, en düşük hızlarda bile ultra pürüzsüz hareket ve milimetrenin altında konumlandırma doğruluğu elde edilir, bu da işleme kalitesini artırır.
- Gelişmiş Rezonans Azaltma Teknolojisi: Motorun karakteristik rezonans frekanslarını akıllıca tespit edip bastırarak, yüksek hızlarda dahi titreşimi ve gürültüyü minimize eder, böylece motor ömrünü uzatır ve sistem kararlılığını artırır.
- Dinamik Akım Kontrolü: Motor yüküne ve hızına göre akımı optimize ederek enerji verimliliğini artırır, motorun aşırı ısınmasını engeller ve yüksek tork gerektiren anlarda dahi istikrarlı bir performans sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için: Ürün sayfasında bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Makineleri ve Hassas İşleme Sistemleri
Freze, torna, lazer kesim, plazma kesim ve 3D yazıcılar gibi yüksek hassasiyet gerektiren uygulamalarda X, Y, Z eksenlerinin kontrolünde kullanılır. JSS860A'nın sağladığı pürüzsüz hareket ve yüksek tork (dönme kuvveti), işleme kalitesini ve hızını artırarak mükemmel yüzey kaliteleri ve tekrarlanabilir sonuçlar elde edilmesini sağlar.
Paketleme, Ambalaj ve Etiketleme Makineleri
Ürünlerin doğru konumlandırılması, etiketlerin hassas yerleşimi ve malzeme besleme sistemlerinde kritik rol oynar. Sürücünün hızlı tepki süresi ve tekrarlanabilirlik özelliği, üretim bandının kesintisiz ve verimli çalışmasını sağlayarak ürün israfını minimize eder ve üretim hızını optimize eder.
Robotik ve Otomasyon Kolları
Endüstriyel robotların eklem hareketlerinde ve pick-and-place (al-yerleştir) uygulamalarında yüksek konumlandırma doğruluğu ve dinamik kontrol sunar. Bu sayede robotlar, karmaşık görevleri daha hızlı ve güvenilir bir şekilde yerine getirebilirken, hassas montaj ve sıralama işlemlerinde insan hatasını ortadan kaldırır.
Medikal Cihazlar ve Laboratuvar Ekipmanları
Tıbbi görüntüleme cihazları, analizörler ve otomasyonlu laboratuvar sistemlerinde numune taşıma, mikroskop tablası hareketleri gibi hassas görevlerde kullanılır. Titreşimsiz çalışma ve mikro adımlama yeteneği, bu cihazların kritik doğruluk standartlarını karşılamasına yardımcı olur ve sonuçların güvenilirliğini artırır.
Operasyonel Avantajlar
Yüksek Verimlilik
Gelişmiş akım kontrol algoritmaları sayesinde motorun enerjiyi daha verimli kullanmasını sağlar, ısı kaybını minimize eder ve yüksek tork sürekliliği ile iş süreçlerinin kesintisiz devamlılığını garantiler. Bu, operasyonel maliyetleri düşürürken üretim kapasitesini artırır ve enerji tasarrufu sağlar.
Uzun Kullanım Ömrü
Endüstriyel standartlara uygun, dayanıklı bileşenlerle üretilmiştir. Etkin termal yönetim tasarımı ve koruma fonksiyonları (aşırı gerilim, aşırı akım vb.) sayesinde zorlu endüstriyel ortamlarda dahi uzun yıllar sorunsuz çalışarak bakım maliyetlerini ve arıza sürelerini minimize eder.
Kolay Entegrasyon
Kompakt boyutları ve standart PUL/DIR (Darbe/Yön) arayüzü sayesinde mevcut otomasyon sistemlerine kolayca entegre edilebilir. NEMA standartlarına uygun motorlarla geniş uyumluluğu, sistem tasarımında esneklik sunar ve devreye alma süreçlerini hızlandırır.
Step Motor Sürücü JSS860A, bir step motorun hassas konumlandırma ve hız kontrolünü sağlayan elektronik bir sürücüdür. Kontrolörden gelen darbe (pulse) ve yön (direction) sinyallerini alarak motor sargılarına uygun akımı iletir, böylece motorun adım adım hareketini yönetir. Genellikle endüstriyel otomasyon, CNC makineleri ve robotik gibi uygulamalarda kullanılır.
Step Motor Sürücü JSS860A Hakkında Merak Edilenler ve Teknik Detaylar
JSS860A sürücüler, genellikle **24VDC ile 80VDC** arasında bir DC besleme voltajı ile çalışır. Motorunuzdan maksimum tork ve hız performansı alabilmek için, motorun endüktansına uygun, genellikle 48VDC veya 60VDC gibi üst limitlere yakın bir voltaj seçimi tavsiye edilir. Asla AC voltaj ile doğrudan beslenmemelidir.
JSS860A, genellikle **NEMA 23, NEMA 34 ve bazı NEMA 42** boyutlarındaki 2 fazlı hibrit step motorlar için uygundur. Önemli olan, motorunuzun faz akımının (genellikle **2.0A ile 7.0A** arası) sürücünün desteklediği aralıkta olmasıdır. Motor akımına uygun sürücü ayarı yapmanız kritik öneme sahiptir.
Yüksek akımlarda çalışan step motor sürücülerin ısınması normaldir, ancak aşırı ısınma performansı düşürebilir ve ömrünü kısaltabilir. JSS860A'nın normal çalışma sıcaklığı genellikle **60-70°C** civarındadır. Eğer daha yüksek sıcaklıklar görüyorsanız, akım ayarını motorunuzun nominal akımına göre doğru yaptığınızdan emin olun, sürücüyü iyi havalandırılmış bir panele monte edin veya gerektiğinde harici bir soğutucu fan kullanın. Aşırı akım veya yanlış mikro adım ayarı da ısınmaya neden olabilir.
JSS860A sürücülerde akım ayarı genellikle üzerindeki **DIP switch'ler** aracılığıyla yapılır. Motorunuzun teknik veri sayfasındaki **faz akımı (Rated Current)** değerini bulup, sürücüyü bu değere veya motorun ısınma durumunu gözlemleyerek biraz altına ayarlamanız gerekir (örneğin motor 4.2A ise, sürücüyü 4.0A veya 4.5A ayarına getirmek). Aşırı akım motoru ve sürücüyü ısıtırken, düşük akım torku azaltır.
JSS860A sürücülerin kontrol girişleri (PUL+, PUL-, DIR+, DIR-, ENA+, ENA-) genellikle **opto-izolasyonludur**. Bu özellik, kontrol kartınızla sürücü arasında elektriksel gürültü transferini engelleyerek daha kararlı bir iletişim sağlar. Bağlantı yaparken, kontrol kartınızın çıkış sinyallerini (genellikle 5V TTL) sürücünün pozitif girişlerine (+), ortak şase veya ortak besleme hattını ise negatif girişlerine (-) bağlamanız gerekir. Her zaman kullanım kılavuzundaki bağlantı şemasını takip edin.
Tam tork alamamanızın veya performans düşüklüğünün birkaç nedeni olabilir: Yetersiz besleme voltajı (minimum **24VDC** altında), sürücünün akım ayarının motorun nominal akımından düşük olması, motor kablolarının kesitinin yetersiz veya uzunluğunun çok fazla olması, çok yüksek mikro adım ayarları (örneğin **51200 steps/rev**) veya belirli hızlarda rezonans kaynaklı tork kaybı. Bu faktörleri gözden geçirerek gerekli ayarlamaları yapın.
Mikro adım ayarları da genellikle sürücü üzerindeki **DIP switch'ler** ile yapılır. JSS860A modelleri genellikle **200 (tam adım) ile 51200 steps/rev** arasında çeşitli mikro adım seçenekleri sunar. Uygulamanızın hassasiyet ve hız gereksinimlerine göre bir değer seçmelisiniz. Genellikle **800, 1600 veya 3200 steps/rev** gibi orta seviye ayarlar hem hassasiyet hem de tork dengesi için iyi bir başlangıç noktasıdır. Yüksek mikro adımlar daha pürüzsüz hareket sağlar ama torku düşürebilir.
Motor kabloları için, motorunuzun nominal akımına ve kablo uzunluğuna bağlı olarak genellikle **1.0 mm² (18 AWG) ile 2.5 mm² (14 AWG)** arası kesitler önerilir. Uzun mesafelerde daha kalın kablo kullanmak voltaj düşüşünü ve tork kaybını azaltır. Güç besleme kabloları için de sürücünün maksimum akım çekimine ve kablo uzunluğuna göre benzer veya daha kalın kesitler (örneğin **2.5 mm² veya 4.0 mm²**) tercih edilmelidir. Her zaman yeterli akım taşıma kapasitesine sahip ve parazitlenmeyi önleyici blendajlı kablolar kullanmak önemlidir.
JSS860A sürücüler genellikle **durum LED'leri** (örn. Power/Ready, Alarm/Fault) ile donatılmıştır. Yeşil (Power/Ready) LED sürekli yanıyorsa sürücü hazır ve normal çalışıyor demektir. Kırmızı (Alarm/Fault) LED yanıyorsa bir arıza var demektir. Bu genellikle aşırı akım, aşırı voltaj, motor bağlantı hatası veya sürücü aşırı ısınması gibi durumları gösterir. Öncelikle güç kaynağını kapatıp, motor ve güç bağlantılarını kontrol edin. Hata kodları veya LED yanıp sönme paternleri için kullanım kılavuzuna bakın ve çözüm adımlarını uygulayın.
Evet, JSS860A sürücüler standart **Pulse/Direction** sinyalleri ile çalıştığı için Arduino, Raspberry Pi, PLC veya diğer mikrodenetleyicilerle kolayca kontrol edilebilir. Mikrodenetleyici kartınızdan gelen 5V veya 3.3V mantık sinyallerini sürücünün opto-izole edilmiş girişlerine bağlamanız yeterlidir. Çoğu JSS860A modeli 5V TTL seviyelerini doğrudan destekler, ancak 3.3V için gerekirse seviye dönüştürücü kullanmak gerekebilir.
Mermak CNC olarak JSS860A step motor sürücülerimiz için **2 yıl** standart garanti süresi sunmaktayız. Garanti, üretim hatalarına ve normal kullanım koşullarında meydana gelen arızalara karşı koruma sağlar. Yanlış bağlantı, aşırı voltaj, fiziksel hasar veya yetkisiz müdahale gibi kullanıcı kaynaklı hatalar ve sarf malzemeleri genellikle garanti kapsamı dışındadır.
Arızalanan JSS860A sürücülerinizi tamir veya inceleme için **Mermak CNC Teknik Servis departmanımıza** gönderebilirsiniz. Göndermeden önce lütfen web sitemizdeki **RMA (Ürün İade Yetkilendirme)** formunu doldurarak bir takip numarası alınız. Ortalama tamir süresi, arızanın tespitine ve yedek parça durumuna bağlı olarak **3 ila 7 iş günü** arasında değişmektedir.
JSS860A sürücüler genellikle dahili bir tasarıma sahip olup, ana kart üzerindeki bileşenlerin bireysel değişimi zor olabilir. Ancak, eğer sürücünüzde harici olarak değiştirilebilir bir soğutma fanı veya sigorta bulunuyorsa, teknik servisimiz aracılığıyla **yedek parça temini** konusunda destek sağlayabiliriz. Diğer dahili bileşen arızalarında genellikle kart değişimi veya tamir yoluna gidilir.
JSS860A step motor sürücünüzün güncel kullanım kılavuzuna, detaylı teknik veri sayfasına ve bağlantı şemalarına **Mermak CNC web sitemizin ürün sayfasından** veya **"Destek/Dökümanlar"** bölümünden kolayca ulaşabilirsiniz. Ayrıca, ürünle birlikte gelen QR kodunu okutarak da ilgili dökümanlara erişim sağlayabilirsiniz.
Motor titremesi veya adım kaybı, step motor sistemlerinde sık karşılaşılan bir durumdur. Öncelikle akım ayarının doğru olduğundan, besleme voltajının yeterli ve stabil olduğundan emin olun. Çok yüksek veya çok düşük mikro adım ayarları bu duruma yol açabilir, farklı bir ayar deneyin (örn. **1600 veya 3200 steps/rev**). Motorun ve yükün doğal frekanslarıyla çakışan rezonans durumları da tork kaybına neden olabilir; hız profilini değiştirerek veya sürücünün **anti-rezonans** özelliğini (varsa) kullanarak bu durumu aşabilirsiniz. Motor kablolarında gevşek bağlantı veya parazitlenme olup olmadığını da kontrol etmeniz önemlidir.
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?
JSS860A ne işe yarar
JSS860A teknik özellikleri
JSS860A nasıl bağlanır
JSS860A kullanım talimatı
---
Step motor sürücü JSS860A, iki fazlı step motorları hassas şekilde kontrol etmek için kullanılan bir elektronik kontrol cihazıdır. CNC makineleri, otomasyon sistemleri, robotik uygulamalar ve endüstriyel ekipmanlarda step motorların hız, yön ve pozisyon kontrolünü sağlar.
---
- Step motorun dönüşünü, hızını ve yönünü hassas şekilde kontrol eder.
- CNC router, freze, lazer kesim, 3D yazıcı gibi makinelerde eksen hareketlerinin kontrolünde kullanılır.
- Motorun adım kayıpsız, titreşimsiz ve yüksek torkla çalışmasını sağlar.
- Mikro-adımlama (microstepping) özelliği ile yüksek çözünürlükte hareket imkanı sunar.
---
- 2 fazlı step motorlar için uygundur.
- Genellikle 18V – 80V DC veya AC giriş gerilimi ile çalışır.
- Maksimum çıkış akımı: 7.2A (modelin datasheetine göre değişebilir).
- Mikro-adım çözünürlüğü: 200 adım/rev’den 25600 adım/rev’e kadar ayarlanabilir.
- Giriş sinyalleri: Pulse (adım), Direction (yön), Enable (aktif/pasif).
- Optik izolasyonlu girişler (endüstriyel güvenlik için).
- Aşırı akım, aşırı ısınma ve kısa devre korumaları mevcuttur.
- Fanlı soğutma ile uzun süreli ve yüksek akımlı çalışmaya uygundur.
---
1. Güç Bağlantısı: Sürücünün güç girişine uygun voltajda (ör. 24V – 80V DC) güç kaynağı bağlanır. Topraklama mutlaka yapılmalıdır.
2. Motor Bağlantısı: Step motorun 4 kablosu (A+, A-, B+, B-) sürücü üzerindeki ilgili terminallere bağlanır.
3. Sinyal Bağlantısı: Kontrol kartından gelen Pulse (PUL+/-), Direction (DIR+/-), Enable (ENA+/-) sinyalleri sürücü üzerindeki girişlere bağlanır. Bu sinyaller genellikle optik izoleli girişlerdir.
4. Soğutma: Fan çıkışının önü kapatılmamalı, yeterli hava sirkülasyonu sağlanmalıdır.
5. Montaj: Sürücü, titreşimsiz ve tozsuz bir ortama monte edilmelidir.
- Motor ve sürücü akım değerleri uyumlu olmalıdır.
- Bağlantı kabloları kısa ve kaliteli olmalı, gevşek bağlantıdan kaçınılmalıdır.
- Sürücü üzerinde bulunan DIP switch’ler ile akım ve mikro-adım ayarları yapılır (örneğin: 1/2, 1/4, 1/8, 1/16 gibi microstep seçenekleri).
- Aşırı yük ve kısa devre koruması için sigorta kullanılmalıdır.
---
- CNC router, freze, lazer, plazma makineleri
- 3D yazıcılar
- Otomasyon sistemleri
- Robotik uygulamalar
- Endüstriyel pozisyonlama ve taşıma sistemleri
---
- Ürünün fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz; ben fiyat ve stok bilgisi üretemem.
- Montaj sırasında üretici teknik dokümanına başvurmanız önerilir.
Daha fazla teknik detay veya bağlantı şeması ihtiyacınız olursa tekrar sorabilirsiniz.
