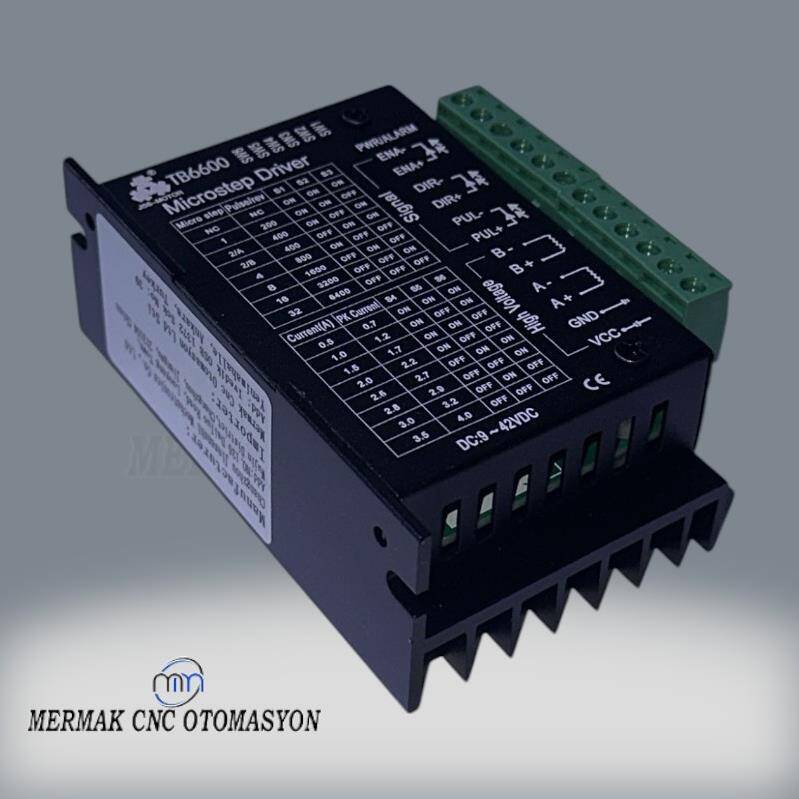

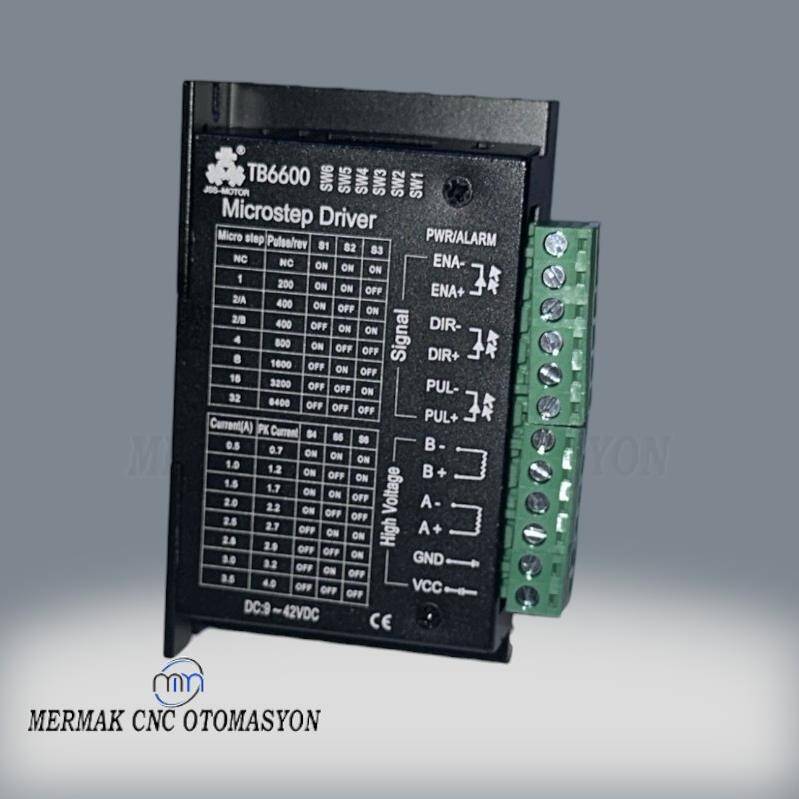

Step Motor Sürücü Tb6600 4A 9-42
-
5
13
-
4
5
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerStep Motor Sürücü Tb6600 4A 9-42
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyonun kalbinde yer alan hassas hareket kontrolü, üretim süreçlerinin verimliliği ve doğruluğu için hayati öneme sahiptir. Step Motor Sürücü TB6600 4A 9-42, bu ihtiyacı karşılamak üzere tasarlanmış, üstün performans ve güvenilirlik sunan, sektörde kendini kanıtlamış bir çözümdür. Gelişmiş Toshiba TB6600 yonga setini temel alan bu sürücü, step motorların dinamik ve statik performansını optimize ederek, sisteminize benzersiz bir hassasiyet ve akıcılık kazandırır. Yüksek tork gerektiren uygulamalardan mikro adım hassasiyeti beklenen görevlere kadar geniş bir yelpazede güvenle kullanılabilir.
Bu Premium seri sürücü, özellikle yüksek segmentasyon kabiliyetiyle öne çıkar. Geleneksel sürücülerin aksine, 32 mikro adıma kadar çözünürlük sunarak motorun daha pürüzsüz ve titreşimsiz hareket etmesini sağlar, bu da özellikle CNC işleme, 3D baskı ve robotik gibi uygulamalarda yüzey kalitesini ve konumlandırma doğruluğunu doğrudan etkiler. 9V'tan 42V'a kadar geniş DC besleme voltajı aralığı ve 4 Amperlik maksimum çıkış akımı, 42, 57 ve 86 NEMA standartlarındaki iki fazlı ve dört fazlı step motorlarla (4, 6 veya 8 kablolu) üstün bir uyumluluk sağlar. Entegre koruma mekanizmaları sayesinde sistem stabilitesi ve uzun ömürlülük garanti altına alınmıştır.
Öne Çıkan Avantajlar
- 32 Mikro Adım Segmentasyonu: Motor hareketlerinde eşsiz pürüzsüzlük ve 0.005mm'ye varan konumlandırma hassasiyeti sağlayarak titreşimi minimuma indirir ve işleme kalitesini artırır.
- Geniş Voltaj ve Akım Aralığı (9-42V DC, 4A): Çok çeşitli step motor tipleri ve güç kaynaklarıyla doğrudan uyum sağlayarak sistem tasarımında esneklik ve maliyet avantajı sunar.
- Kapsamlı Entegre Koruma Mekanizmaları: Aşırı akım, aşırı ısınma ve kısa devreye karşı sürücü ve bağlı motoru güvence altına alarak arıza riskini azaltır ve operasyonel güvenilirliği artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi ve anında cevap için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayınız. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC İşleme ve Takım Tezgahları
TB6600 sürücü, CNC router, freze ve torna makinelerinde eksen hareketlerinin hassas kontrolü için idealdir. Özellikle 32 mikro adım çözünürlüğü sayesinde, işlenen yüzeylerde daha pürüzsüz bitişler ve yüksek hassasiyetli parça üretimi mümkün olur, bu da kalıpçılık, hassas parça üretimi ve prototipleme gibi kritik uygulamalar için vazgeçilmezdir.
3D Yazıcılar ve Hızlı Prototipleme Sistemleri
Katmanların milimetrenin çok küçük bir kısmı hassasiyetinde üst üste bindirilmesi gereken 3D yazıcılarda, TB6600'ün sunduğu pürüzsüz hareket ve düşük titreşim, baskı kalitesini doğrudan artırır. Ekstrüder ve hareket eksenlerinin doğru konumlandırılması, karmaşık geometrilerin hatasız üretilmesini ve yüksek çözünürlüklü modellerin elde edilmesini sağlar.
Robotik ve Otomasyon Sistemleri
Endüstriyel robot kollarında veya otomatik taşıma sistemlerinde, nesnelerin hassas bir şekilde konumlandırılması ve manipüle edilmesi büyük önem taşır. TB6600, bu tür uygulamalarda yüksek tork ve hassas açısal kontrol sağlayarak, montaj hatlarından laboratuvar otomasyonuna kadar geniş bir yelpazede güvenilir bir performans sunar ve tekrarlanabilirliği artırır.
Operasyonel Avantajlar
Yüksek Verimlilik
Gelişmiş akım kontrol algoritmaları sayesinde motorun enerjiyi en verimli şekilde kullanmasını sağlar, bu da işletme maliyetlerini düşürür ve sistemin genel performansını artırarak daha az enerji tüketimiyle daha fazla iş yapılmasına olanak tanır.
Uzun Kullanım Ömrü

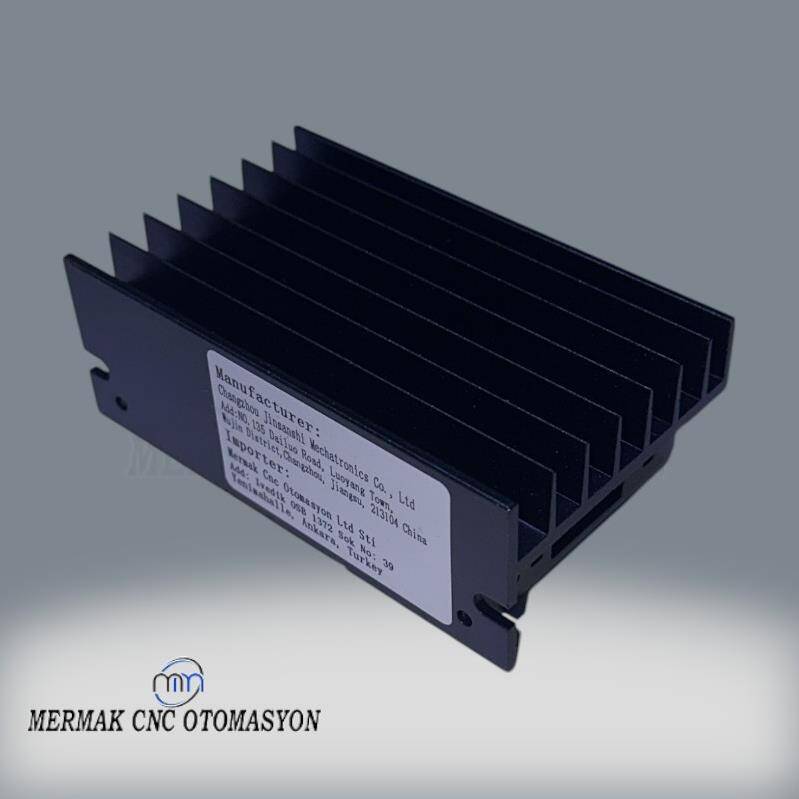

Sağlam bileşen seçimi, etkili termal yönetim (alüminyum alaşımlı gövde) ve dahili koruma devreleri, sürücünün zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını garanti eder, bakım maliyetlerini minimize eder.
Kolay Entegrasyon
Standart PUL/DIR arayüzü ve geniş voltaj/akım uyumluluğu, mevcut otomasyon sistemlerine hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Kompakt tasarımı sayesinde dar alanlarda bile kolayca monte edilebilir, kurulum süresini kısaltır.
Birlikte Kullanilabilecek Urunler
Step Motor Sürücü Tb6600 4A 9-42 Hakkında Merak Edilenler ve Teknik Detaylar
TB6600 4A sürücünün besleme voltajı aralığı 9V-42V DC'dir. Motorunuzun nominal voltajına uygun, ancak bu aralıkta kalan bir güç kaynağı seçmeniz en doğrusudur. Daha yüksek voltaj, motorun yüksek hızlarda daha fazla tork üretmesine yardımcı olabilir.
Bu sürücü, 42, 57 ve 86 tipindeki 2 fazlı, 4 fazlı (4 telli, 6 telli veya 8 telli) step motorlar ile uyumludur. Bu esneklik sayesinde farklı motor boyutları ve bağlantı tipleri için kullanılabilir.
Sürücü üzerindeki DIP switch'ler (anahtarlar) aracılığıyla 0.5A'dan 4.0A'ya kadar 8 farklı maksimum çıkış akımı ayarlanabilir. Motorunuzun nominal akım değerini aşmayacak bir seviyeye ayarlamanız önemlidir. Genellikle motorun nominal akımının %80-90'ı civarında bir değer seçmek, motorun ve sürücünün ısınmasını minimize ederken yeterli torku sağlar.
Step motor sürücüleri, güç elektroniği bileşenleri içerdikleri ve motorlara akım sağladıkları için çalışma sırasında ısınmaları normaldir. TB6600, alüminyum alaşımlı gövdesi sayesinde ısıyı etkili bir şekilde dağıtır. Aşırı ısınmayı önlemek için motor akımını doğru ayarlayın, sürücünün bulunduğu ortamda iyi hava akışı sağlayın ve gerekirse ek bir soğutucu fan kullanın. Sürücüde dahili termal koruma mevcuttur.
Mikro adım ayarı, step motorun bir tam adımını daha küçük alt adımlara bölerek motorun daha hassas ve pürüzsüz hareket etmesini sağlar. TB6600 sürücüde 1 (tam adım), 1/2, 1/4, 1/8, 1/16 ve 1/32 olmak üzere altı farklı mikro adım çözünürlüğü DIP switch'ler ile kolayca ayarlanabilir. Daha yüksek mikro adım, hassasiyeti artırır ancak genellikle motorun torkunu bir miktar düşürebilir.
TB6600 sürücü, standart ortak anot tek darbe arayüzüne (PUL, DIR, ENA) sahiptir. Bir Arduino veya benzeri bir mikrodenetleyici ile PUL pinine darbe (pulse) sinyali göndererek motorun hızını, DIR pinine yüksek/düşük sinyal göndererek motorun dönüş yönünü ve ENA (Enable) pinine sinyal göndererek motoru etkinleştirip devre dışı bırakarak kontrol edebilirsiniz. Optik izolasyon özelliği sayesinde kontrol kartınız elektriksel gürültüden korunur.
Bu tür sorunlar genellikle yanlış akım ayarı, yetersiz güç kaynağı (voltaj veya akım), motorun yanlış bağlanması, mikro adım ayarının çok yüksek olması veya motorun taşıdığı yükün kapasitesini aşması gibi nedenlerden kaynaklanabilir. Güç kaynağınızın yeterli gücü sağladığından ve motor akım ayarlarınızın doğru olduğundan emin olun. Mikro adım ayarını düşürmek titreşimi azaltabilir ve torku artırabilir.
'Çevrimdışı tutma fonksiyonu', sürücüye bir süre boyunca herhangi bir komut (darbe sinyali) gelmediğinde veya ENA pini pasif hale getirildiğinde motor sargılarındaki akımı otomatik olarak keser. Bu sayede motor serbestçe dönebilir ve enerji tasarrufu sağlanır. Motoru manuel olarak hareket ettirmeniz gereken durumlar için kullanışlıdır.
Yüksek hızlı optik izolasyon, kontrol kartınız (Arduino, PLC vb.) ile sürücü arasındaki elektriksel bağlantıyı fiziksel olarak ayırır. Bu, sinyal bütünlüğünü korur, kontrol kartınızı sürücüden gelebilecek yüksek voltaj veya akım dalgalanmalarına, elektriksel gürültülere karşı korur ve daha kararlı, güvenilir bir sistem çalışması sağlar.
TB6600 sürücü, dahili termal koruma ve aşırı akım koruması özelliklerine sahiptir. Eğer sürücüye aşırı akım çekilmesi veya dahili sıcaklığının belirli bir eşiği aşması durumunda, sürücü kendini otomatik olarak korumaya alır ve motor çıkışını keser. Bu, hem sürücünün hem de bağlı motorun zarar görmesini engeller. Sorun giderildiğinde sürücü normal çalışmasına devam eder.
Motor ve güç kaynağı bağlantılarında yeterli kalınlıkta, kaliteli kablolar kullanmak önemlidir. Uzun kablo mesafelerinde voltaj düşüşünü ve sinyal bozulmasını önlemek için daha kalın kablolar tercih edilmelidir. Motor kablolarını sürücüye doğru faz sırasıyla (A+, A-, B+, B- gibi) bağladığınızdan emin olun; yanlış bağlantı motorun dönmemesine veya düzensiz çalışmasına neden olabilir. Güç kaynağı bağlantılarında ters polariteye dikkat edin.
Mermak CNC olarak sattığımız tüm endüstriyel ürünlerde belirli bir garanti süresi ve koşulları sunmaktayız. TB6600 4A sürücünüzün güncel garanti detayları ve süresi için lütfen web sitemizdeki "Garanti Koşulları" sayfamızı inceleyebilir veya doğrudan satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Ürünlerimiz için kapsamlı teknik destek ve servis hizmetleri sunmaktayız. TB6600 sürücünüzde bir arıza meydana gelmesi durumunda, öncelikle Mermak CNC teknik destek ekibimizle iletişime geçerek uzaktan destek alabilirsiniz. Gerekirse ürününüzü incelememiz için bize gönderebilir, tamir edilebilir durumdaki ürünler için gerekli aksiyonları alarak size çözüm sunarız.
TB6600 4A sürücü, CNC makineleri, 3D yazıcılar ve robotik sistemler gibi birçok orta performanslı ve genel amaçlı uygulama için oldukça yeterli ve popüler bir çözümdür. Ancak, eğer projeniz çok yüksek hız, çok yüksek tork veya çok daha yüksek hassasiyet gibi ekstrem gereksinimlere sahipse, daha gelişmiş dijital sürücüler veya servo sistemler gibi yüksek performanslı alternatifler değerlendirilebilir. Projenizin spesifik ihtiyaçlarına göre sürücü seçimi yapmak en doğrusudur.
TB6600 2 fazlı bipolar bir sürücü olduğundan, motorunuzu buna uygun şekilde bağlamanız gerekir:
- 4 kablolu motorlar: Bu motorlar doğrudan bipolar sürücülere bağlanmak üzere tasarlanmıştır. Genellikle A+, A-, B+, B- terminallerine uygun faz sargılarını bağlamanız yeterlidir.
- 6 kablolu motorlar: Bu motorlar unipolar veya bipolar olarak kullanılabilir. Bipolar kullanım için, her sargının ortasındaki ortak uçları (genellikle merkez tapalar) boşta bırakarak sadece faz uçlarını (örn. A1, A2, B1, B2) sürücünün A+, A-, B+, B- terminallerine bağlarsınız.
- 8 kablolu motorlar: Bu motorlar en esnek olanlardır ve bipolar sürücülerle kullanılmak üzere seri veya paralel bağlanarak 4 kablolu hale getirilebilir. Paralel bağlantı genellikle daha yüksek hız ve tork sağlarken, seri bağlantı daha düşük akım gerektirir ancak torku düşürebilir. Motorunuzun veri sayfasına (datasheet) bakarak doğru bağlantı şemasını (genellikle paralel bağlantı tercih edilir) kullanarak sargı uçlarını birleştirip 4 kabloya düşürmeniz gerekir (örn. A1-A3 birleştirilip A+, A2-A4 birleştirilip A- olarak).
Her durumda, motorunuzun veri sayfasındaki bağlantı şemasını kontrol etmek en sağlıklı yöntemdir.
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?
TB6600 step motor sürücü özellikleri
TB6600 step motor sürücü nasıl bağlanır
TB6600 step motor sürücü kullanım
TB6600 step motor sürücü teknik detaylar
---

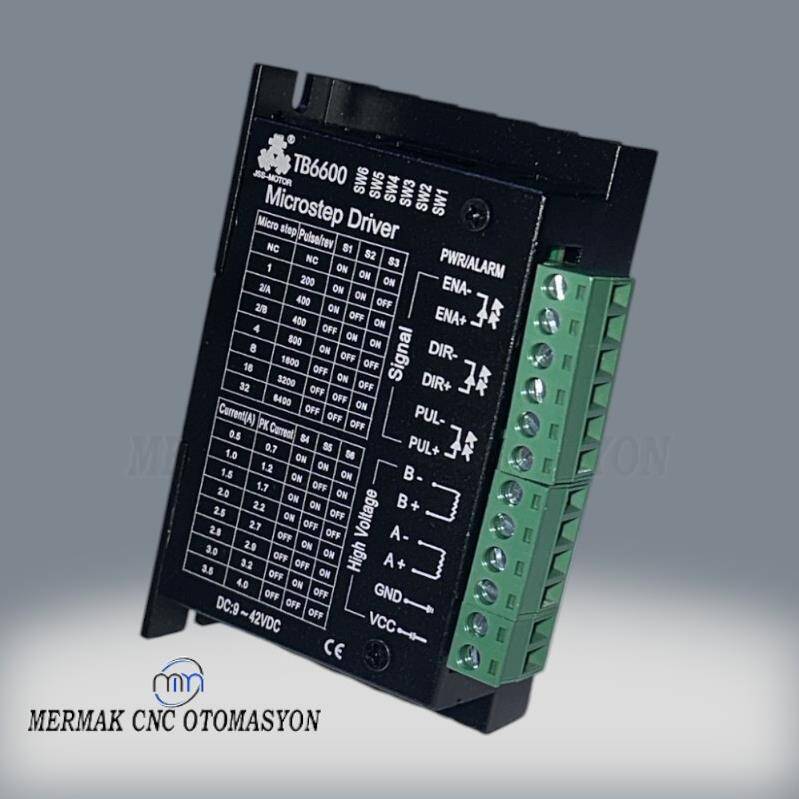

TB6600 4A Step Motor Sürücü, iki fazlı step motorların hassas ve kontrollü bir şekilde sürülmesini sağlayan bir elektronik kontrol cihazıdır. CNC makineleri, 3D yazıcılar, robotik sistemler ve otomatik pozisyonlama uygulamalarında yaygın olarak kullanılır. Görevi, kontrol kartından gelen adım (pulse) ve yön (direction) sinyallerini alıp, step motora uygun akım ve voltajı sağlayarak motorun istenen miktarda ve yönde dönmesini sağlamaktır.
---
- Çalışma Akımı: 0.5A – 4.0A (DIP switch ile ayarlanabilir)
- Giriş Voltajı: 9V – 42V DC
- Mikrostep Desteği: 1, 1/2, 1/4, 1/8, 1/16, 1/32 (200 – 25600 pulse/devir)
- Uygun Motor Tipleri: 2 fazlı ve 4 fazlı step motorlar (4, 6 veya 8 telli)
- Giriş Sinyalleri: Pulse (PUL), Direction (DIR), Enable (ENA) – optik izolasyonlu
- Korumalar: Aşırı akım, aşırı ısınma, kısa devre koruması
- Gövde: Alüminyum alaşımlı, iyi ısı dağılımı
- Ek Fonksiyonlar: Otomatik akım kilidi, çevrimdışı tutma fonksiyonu, yüksek hızlı optik izolasyonlu girişler.
---
- CNC Router ve Freze makineleri
- 3D yazıcılar
- Lazer kesim makineleri
- Endüstriyel robotlar
- Otomatik pozisyonlama sistemleri
- Tıbbi cihazlar
---
- Sürücüye 9V – 42V DC aralığında uygun bir güç kaynağı bağlanmalıdır.
- Güç bağlantısı doğru polariteyle yapılmalıdır.
- Motorun A+ / A- ve B+ / B- uçları, sürücü üzerindeki ilgili terminallere bağlanır.
- Motor kablolarının doğru fazlara bağlanması gerekir; aksi halde motor ters dönebilir veya düzgün çalışmaz.
- PUL+ / PUL- : Adım (pulse) sinyali girişi
- DIR+ / DIR- : Yön (direction) sinyali girişi
- ENA+ / ENA- : Enable (motoru aktif/pasif yapma) girişi
- Bu girişler genellikle kontrol kartından (ör. CNC kontrol kartı, Arduino, PLC) gelir.

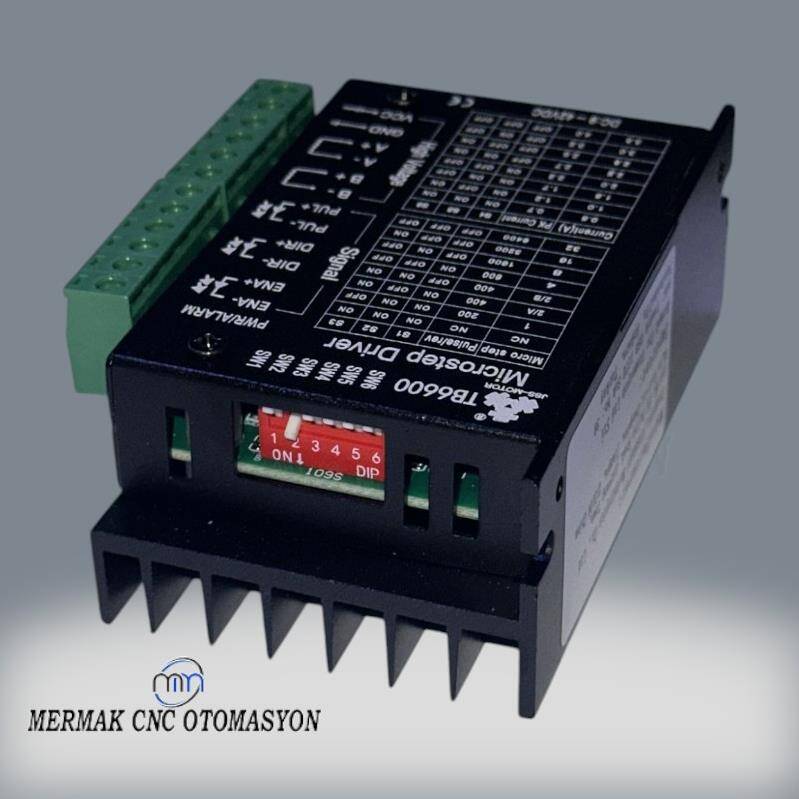

- Sürücü üzerindeki DIP switch’ler ile motorun ihtiyacına göre çıkış akımı ve mikrostep değeri ayarlanır.
- Kullanılan step motorun teknik verilerine uygun akım değeri seçilmelidir.
- Mikrostep ayarı, motorun çözünürlüğünü ve hareket hassasiyetini belirler.
- Tüm bağlantılar yapılmadan önce güç verilmemelidir.
- Bağlantı sırasında kısa devre ve yanlış kablolamadan kaçınılmalıdır.
- Sürücü aşırı ısınmaması için havalandırmalı bir ortamda kullanılmalıdır.
- Korumalar (aşırı akım, aşırı ısınma) devrededir, yine de uzun süreli yüksek akımda dikkatli olunmalıdır.
---
TB6600 4A Step Motor Sürücü, küçük ve orta ölçekli step motor uygulamalarında hassas ve güvenilir bir kontrol sağlar. Doğru bağlantı ve ayarlarla CNC ve otomasyon projelerinizde yüksek verimlilik ve kararlılık elde edebilirsiniz.
---
