Nema 24 (60mm) 3.0 Nm Yüksek Torklu Hibrit Step Motor - 8 Kablolu Profesyonel Seri
Standart Nema 23 motorların gücünün yetmediği, ancak Nema 34 motorların da makinenize çok büyük geldiği o kritik noktasındaysanız, çözüm: Nema 24 3.0 Nm Step Motor. Mermak CNC Teknoloji Market'in özel serisi olan bu motor, Nema 23'ten (57mm) sadece 3mm daha geniş olan 60x60mm Flanş Yapısı sayesinde, çok daha büyük bir rotor ve manyetik alan barındırır.
Bu fiziksel avantaj, motorun sadece torkunu artırmakla kalmaz; aynı zamanda duruş (holding) anındaki kararlılığını ve yüksek devirlerdeki tork koruma kapasitesini de artırır. 8 Kablolu (8-Lead) esnek bağlantı yapısı sayesinde, motorunuzu ister "Seri Bağlantı" ile düşük akımda yüksek tork, ister "Paralel Bağlantı" ile yüksek devir performansında çalıştırabilirsiniz.
Neden Nema 24 Seçmelisiniz? Piyasada 3.0 Nm veya 4.0 Nm diye satılan aşırı zorlanmış Nema 23 motorlar, uzun süreli çalışmada çok ısınır ve adım kaçırır. Nema 24 serisi ise 60mm geniş gövdesiyle ısıyı çok daha iyi atar, manyetik doygunluğa ulaşmaz ve aynı torku çok daha serin ve stabil bir şekilde verir.
Teknik Özellikler ve Performans Verileri
Bu motor, endüstriyel otomasyon standartlarına göre test edilmiştir. Kritik teknik veriler şunlardır:
NEMA Standartı:Nema 24 (60 x 60 mm Flanş)Tutma Torku (Holding Torque):3.0 Nm (Newton-Metre) - Gerçek DeğerAdım Açısı:1.8° (Tam turda 200 hassas adım)Faz Akımı (Current):Bağlantıya göre 3.0A ile 4.5A arasıMil Çapı (Shaft):8 mm veya 10 mm (Stok durumuna göre D-Şaft)Motor Uzunluğu:85 mm - 88 mmKablo Sayısı:8 Adet (Maksimum Esneklik)Önerilen Sürücü:DM556, DM860 veya CWD556
8 Kablolu Nema 24 Bağlantı Şeması (Uzman Rehberi)
8 kablolu motorlar, 4 kablolu motorlara göre profesyonellerin tercihidir çünkü motorun karakterini değiştirebilirsiniz.
🚀 Bipolar Paralel (Yüksek Performans)
Motorun endüktansı düşer, bu sayede yüksek hızlarda tork kaybı minimum olur. CNC Router X ve Y eksenleri için idealdir. Sürücüden daha yüksek akım (4.0A - 5.0A) ister.
A+ (Phase A): Mavi + Kırmızı
A- (Phase A): Siyah + Sarı
B+ (Phase B): Kahverengi + Beyaz
B- (Phase B): Turuncu + Yeşil
💪 Bipolar Seri (Yüksek Tork & Düşük Isı)
Düşük hızlarda muazzam tork üretir. Daha az akım çeker (2.5A - 3.0A), sürücüyü ve motoru daha az ısıtır. Z ekseni veya Robotik kollar için uygundur.
Köprü (Boşta Kalacak):Kırmızı + Sarı ve Beyaz + Turuncu uçlarını ayrı ayrı birleştirip bantlayın.
A+ : Mavi
A- : Siyah
B+ : Kahverengi
B- : Yeşil
*Renk kodları Leadshine/Mermak standartlarına göredir, motor üzerindeki etiketi mutlaka kontrol ediniz.
Bu Motor Hangi Projelerde Kullanılır?
Orta Boy CNC Router: 150x150 cm ebatlarına kadar olan şaselerde Nema 23'ten çok daha stabil kesim sağlar.
Plazma Kesim Makinaları: Köprü hareketlerinde titremeyi (rezonansı) önlemek için 60mm gövde avantaj sağlar.
Otomatik Kapı Sistemleri: Ağır endüstriyel kapıların açılıp kapanmasında.
Paketleme ve Dolum Makinaları: Seri üretim hatlarında 24 saat çalışmaya uygundur.
Teknik Destek SSS
Soru: Nema 23 sürücüm (örn: TB6600) ile çalışır mı?
Cevap: Çalışır, ancak TB6600 bu motorun tam gücünü (özellikle paralel bağlantıda) veremeyebilir. Motorun 3.0 Nm gücünü tam hissetmek için DM556 sürücü ve 36V - 48V DC güç kaynağı önerilir.
Soru: Nema 23 yerine takabilir miyim?
Cevap: Nema 23'ün vida delik ekseni 47mm iken, Nema 24'ünki 50mm civarındadır. Doğrudan vida delikleri uymaz, motor bağlantı sacını hafifçe genişletmeniz gerekebilir. Ancak 8mm mil çapı genellikle aynıdır.
Mermak CNC Teknik Destek: Nema 24 serisi özel bir seridir. Projenize uygunluğu veya sürücü ayarları konusunda teknik ekibimizden 7/24 destek alabilirsiniz.

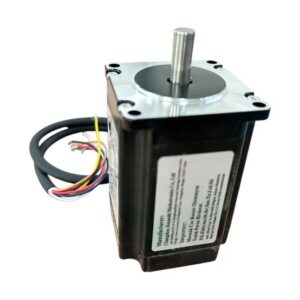

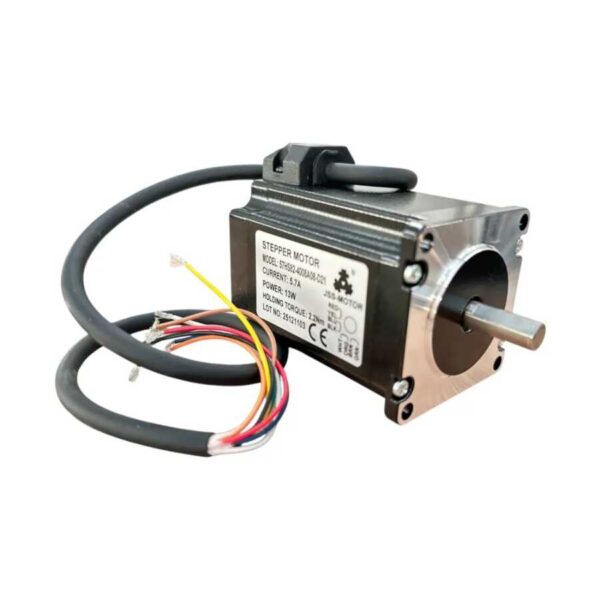

Nema 23 2.2 Nm Profesyonel Hibrit Step Motor (8 Kablolu Esnek Bağlantı) - 57HS22
CNC Router, Lazer Kesim, 3D Yazıcı ve Robotik Kol projelerinizin kalbi olmaya aday Nema 23 2.2 Nm Step Motor, endüstriyel standartlarda güç ve hassasiyeti bir araya getiriyor. Mermak CNC güvencesiyle sunulan bu özel seri (57HS22), sıradan 4 kablolu motorların aksine 8 Kablolu (8-Lead) yapısıyla gelir. Bu özellik size motoru projenizin ihtiyacına göre "Yüksek Hız (Paralel)" veya "Yüksek Tork (Seri)" modunda çalıştırabilme esnekliği sunar.
Saf bakır sargıları ve yüksek kaliteli manyetik çeliği sayesinde, uzun süreli çalışmalarda dahi minimum ısınma ile maksimum performans gösterir. 2.2 Newton-Metre (Nm) tutma torku, Z ekseni gibi yerçekimine karşı direnç gereken dikey hareketlerde veya sert malzemeleri işleyen X-Y eksenlerinde kaçırma yapmadan kararlı bir sürüş sağlar.
Uzman Görüşü: Piyasada "2.2 Nm" diye satılan birçok motor aslında daha düşük torkludur. Bu ürün, 57x57mm flanş yapısında alabileceğiniz en verimli manyetik akıya sahip gerçek 2.2 Nm motordur.
Teknik Özellikler ve Performans Verileri
Motorunuzu sürücünüze bağlamadan önce aşağıdaki kritik teknik verileri inceleyiniz:
NEMA Standartı:Nema 23 (57 x 57 mm Flanş)Tutma Torku (Holding Torque):2.2 Nm (Newton-Metre)Adım Açısı:1.8° (Tam turda 200 adım)Faz Akımı (Bağlantıya Göre):Seri: ~3.0A | Paralel: ~4.2A - 5.7AMil Çapı (Shaft):8 mm (D-Şaft yapısı ile kasnak/kaplin kaydırmaz)Motor Uzunluğu:82 mmKablo Sayısı:8 Adet (Unipolar/Bipolar Seri/Bipolar Paralel uyumlu)Uyumlu Sürücüler:TB6600, DM542, DM556, CWD556
8 Kablolu Step Motor Bağlantı Şeması (Nasıl Bağlanır?)
Bu motorun en büyük avantajı 8 kablolu olmasıdır. Uygulamanıza göre iki farklı şekilde bağlayabilirsiniz. Yanlış bağlantı motorun torksuz çalışmasına neden olur.
🚀 Seçenek 1: Paralel Bağlantı (Yüksek Hız)
Motorun bobin direnci düşer, yüksek devirlere çıkabilir. CNC Router'lar için en çok tercih edilen yöntemdir. Sürücüden daha fazla akım çeker.
A+ (Phase A): Mavi + Kırmızı
A- (Phase A): Siyah + Sarı
B+ (Phase B): Kahverengi + Beyaz
B- (Phase B): Turuncu + Yeşil
💪 Seçenek 2: Seri Bağlantı (Yüksek Tork)
Düşük hızlarda maksimum güç verir ancak yüksek devirde tork çabuk düşer. Daha az akım çeker (Isınma sorunu olan yerler için).
Birleştirip İzole Edin:Kırmızı ile Mavi'yi değil, Kırmızı+Sarı ve Beyaz+Turuncu uçlarını birbirine bağlayıp bantlayın (Boşta kalacaklar).
A+ : Mavi
A- : Siyah
B+ : Kahverengi
B- : Yeşil
*Renk kodları üretici partisine göre değişebilir, motor üzerindeki etiketi veya kutu içindeki kağıdı esas alınız.
Hangi Projelerde Kullanılır?
CNC Router (Ahşap/Alüminyum): X, Y ve Z eksenlerinde 2.2 Nm tork, 100x100 cm boyutlarına kadar olan makinaları rahatlıkla taşır.
3D Yazıcılar: Büyük ebatlı yazıcılarda tabla hareketi için idealdir.
Etiketleme ve Paketleme Makinaları: Seri dur-kalk (Start/Stop) gerektiren konveyör hatlarında.
Otomasyon Kolları: Yüksek hassasiyet gerektiren robotik eklemlerde.
Sıkça Sorulan Sorular (SSS)
Soru: Bu motor için hangi sürücüyü almalıyım?
Cevap: Tam performans almak için DM556 veya CWD556 gibi dijital sürücüleri öneriyoruz. TB6600 da çalıştırır ancak motorun titreşimsiz ve sessiz çalışması için DM serisi daha iyidir.
Soru: Motor çok ısınıyor, normal mi?
Cevap: Step motorlar yapıları gereği 60-70°C sıcaklıklara kadar ısınabilirler, bu normaldir. Ancak el değmeyecek kadar (80°C üzeri) ısınıyorsa sürücü üzerindeki akım (Amper) ayarını bir kademe düşürün.
Soru: 4.5 Nm motor yerine bunu kullansam olur mu?
Cevap: Eğer makinanız ağır şase ise veya çok sert malzeme işliyorsanız tork yetmeyebilir. Ancak hafif/orta şase CNC'ler ve hızlı hareket gerektiren lazerler için 2.2 Nm daha atik ve yeterlidir.
Mermak CNC Teknik Destek: Step motor bağlantısı ve sürücü dip-switch ayarları konusunda teknik ekibimizden 7/24 destek alabilirsiniz. Yanlış bağlantı yapmadan önce bize danışınız.

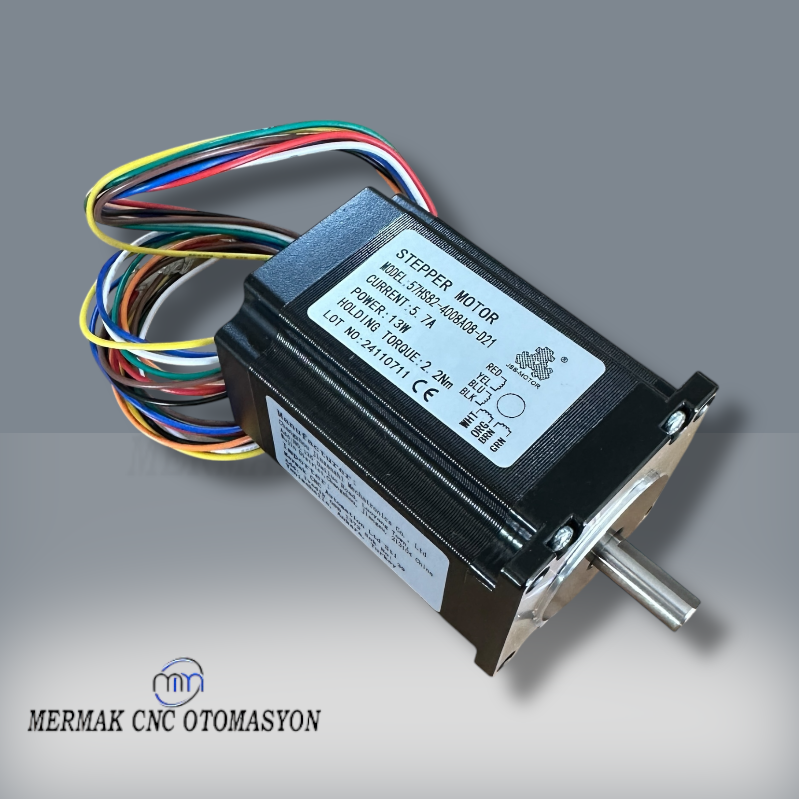

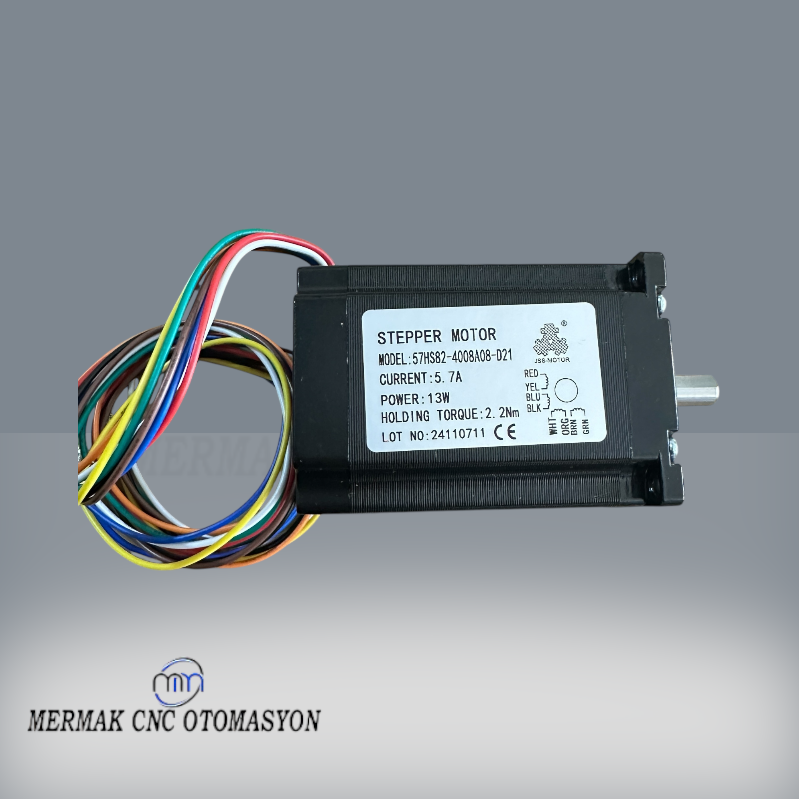

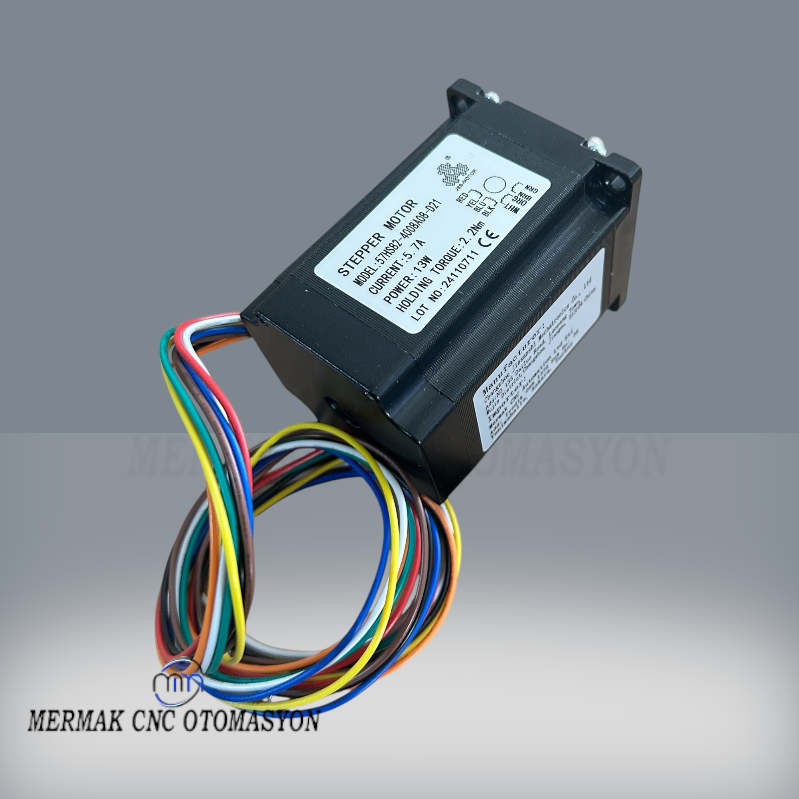

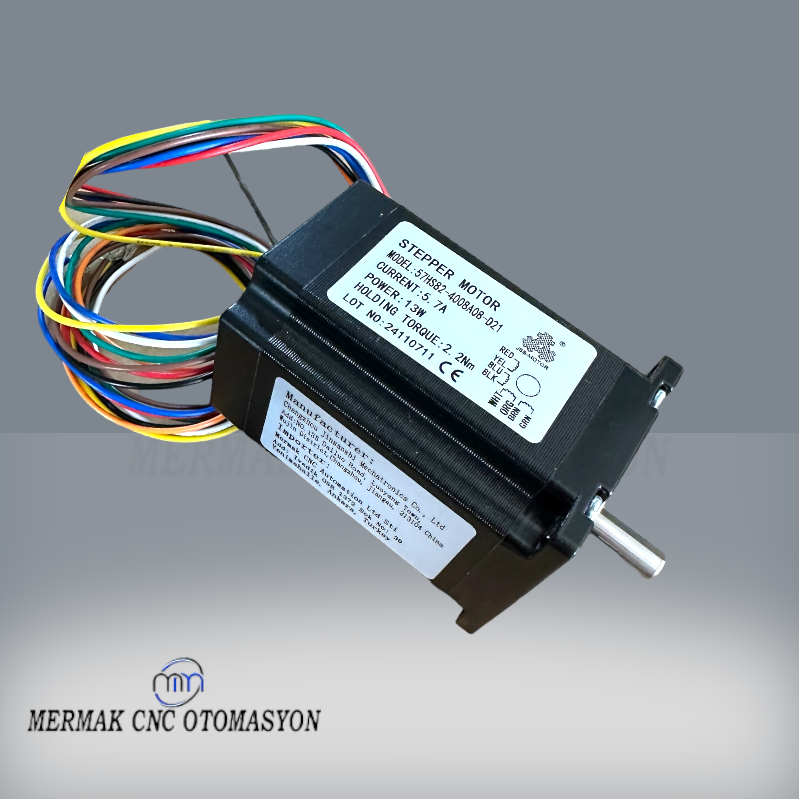

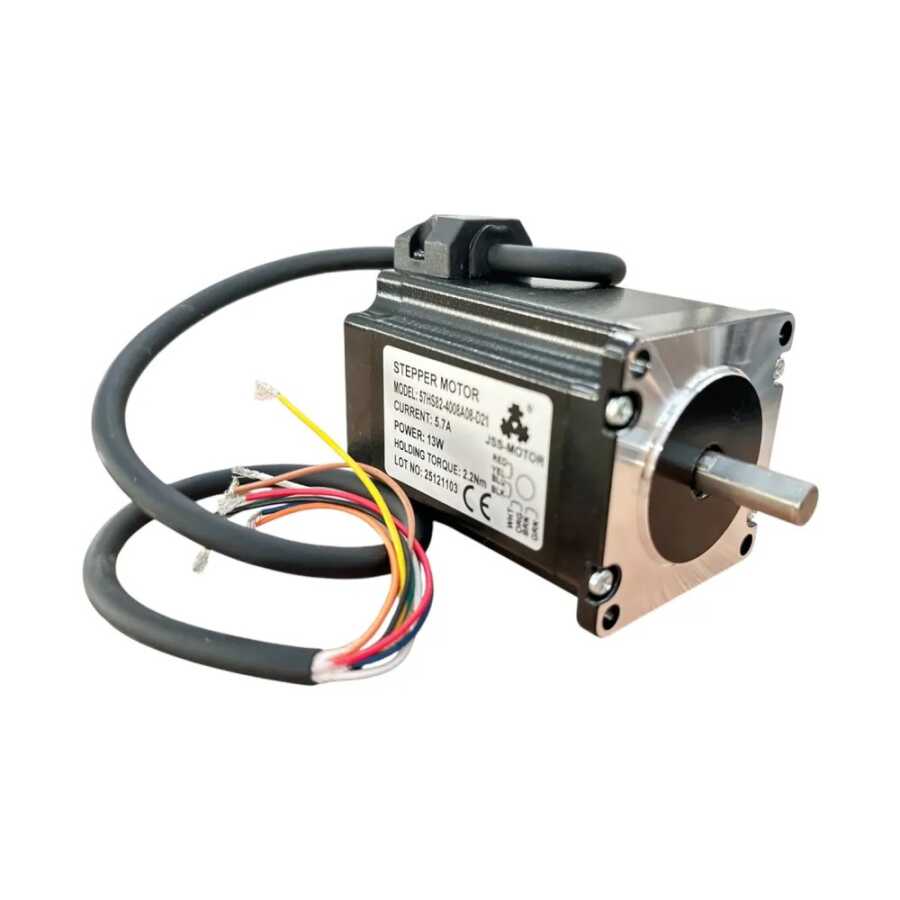

2.2 Nm Step Motor Nema 23 57Hs22 - 57HS82-4008A08-D21
NEMA 23 STEP MOTOR
Step Motor Tork: 2.2 Nm ; Step Motor Akım: 5.7 Amper ; NEMA: NEMA 23 STEP MOTOR; Step Motor Flanş Ölçüsü: 57x57 mm ; BOY:82 mm ; Kablo:8 adet ;
MİL ÇAPI: 8-MM

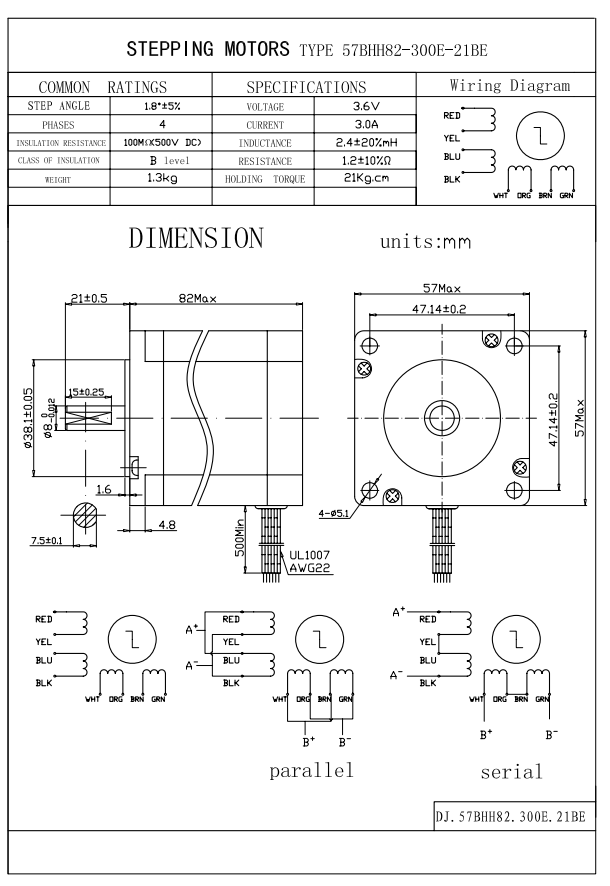

Nema Step Motor Sürücü Bağlantı Şeması
A+ Mavi-Kırmızı
A- Sarı-Siyah
B+ Turuncu-Yeşil
B- Kahve-Beyaz
Step Motorumuzu 4 Amper Ve Üstü Sürücüler +24V-+50V İle Kolaylıkla Kullanabilirsiniz.Step Motorlarımızı Hareket Ettirmek İçin Pulse Jeneratör Kart,Arduino Kart,Mach3 Kontrol Kartı,Plc Kart Ve Benzeri Kontrolcülere İhtiyaç Vardır.
2.2 Nm Step Motor Nema 23 57Hs22 Ürünümüzü Online Olarak Kampanyalı Fiyatlar ile Sipariş Edebilir 3ds Güvenlik Sistemi ile Adresinize Kargo Edilmesini Sağlayabilirsiniz.

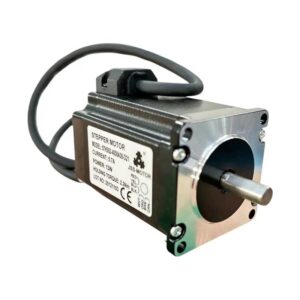

2.2 Nm Step Motor Nema 23 57Hs22
Nema 23 Step Motor Özellikleri
Nema 23 Step Motor, endüstride en çok tercih edilen motorlardan biridir. Özellikle hassas hareket ve konumlandırma gerektiren uygulamalarda, Nema 23 Step Motor ideal bir çözüm sunar. Bu yazımızda, Nema 23 Step Motor'un özelliklerinden, kullanım alanlarından ve avantajlarından bahsedeceğiz.
Nema 23 Step Motor, adından da anlaşılacağı gibi NEMA (National Electrical Manufacturers Association) tarafından belirlenen standartlara göre üretilen bir step motor türüdür. Nema 23, bu motorun çerçeve boyutunu ifade eder ve genellikle miliyle birlikte yaklaşık 2.3 inç boyutlarındadır.
Nema 23 Step Motor, yüksek hassasiyet ve tekrarlanabilirlik özelliklerine sahip olduğu için özellikle CNC makineleri, 3D yazıcılar, lazer kesiciler ve robotik uygulamalar gibi birçok alanda tercih edilmektedir. Bu motorlar, hassas hareket kontrolünün önemli olduğu her türlü uygulamada mükemmel bir çözüm sunarlar.
Nema 23 Step Motor'un en büyük avantajlarından biri, yüksek tork kapasitesidir. Bu özellik, yüksek yükleri hareket ettirebilme yeteneği sağlar. Ayrıca, bu step motorlarının hız kontrolü ve hızlı yanıt verme özellikleri, kullanıcılarına geniş bir uygulama alanı sunar.
Nema 23 Step Motor'ların kullanımı, hassasiyet ve yüksek performans gerektiren her türlü uygulamayı kolaylaştırır. CNC makinelerinde, hassas hareket kontrolünü sağlarlar. 3D yazıcılarda, nesneleri milimetrik hassasiyetle oluşturmanızı sağlarlar. Lazer kesicilerde ve robotik uygulamalarda, mükemmel hız kontrolü ve hızlı yanıt verme özellikleri sayesinde, işlemler daha hızlı ve daha etkin bir şekilde gerçekleştirilir.
Sonuç olarak, Nema 23 Step Motor, yüksek hassasiyet, yüksek tork ve geniş uygulama alanları ile endüstride öne çıkan bir motor türüdür. Bu nedenle, hassasiyet ve yüksek performans gerektiren uygulamalarınızda Nema 23 Step Motor'u tercih edebilirsiniz.
Nema 23 Step Motor 2.2 Nm 8 Kablolu modeli, belirli avantajlara sahiptir. İşte bu modelin bazı avantajları:
Esnek Bağlantı Seçenekleri: 8 kablolu Nema 23 step motorunun en önemli avantajlarından biri, bağlantı seçeneklerinin esnekliğidir. Bu motor, tam veya yarı adımlı modda seri veya paralel olarak çalışacak şekilde bağlanabilir. Bu, farklı türdeki uygulamalar için uygun hale getirir.
Yüksek Tork Kapasitesi: 2.2 nm tork kapasitesi, bu motorun yüksek yükleri kolayca hareket ettirebileceği anlamına gelir. Bu özellik, yüksek tork gerektiren uygulamalar için idealdir.
Daha Fazla Hassasiyet: Nema 23 Step Motor 2.2 Nm, hassas hareketler ve konumlandırmalar için mükemmeldir. Özellikle CNC makineleri, 3D yazıcılar ve lazer kesiciler gibi hassas hareketlerin gerektiği uygulamalarda tercih edilir.
Gelişmiş Isı Yönetimi: 8 kablolu step motorlar, motorun iç direncini ayarlamak için farklı bağlantı seçenekleri sunar. Bu, motorun ısısını daha iyi yönetme olanağı sağlar ve motorun ömrünü uzatır.
Uzun Ömürlü ve Dayanıklı: Nema 23 step motorlar, genellikle yüksek kaliteli malzemelerle üretilir ve bu da onları son derece dayanıklı ve uzun ömürlü yapar. Bu, uzun süreli ve ağır hizmet uygulamaları için idealdir.
Geniş Uygulama Alanı: Nema 23 Step Motor 2.2 Nm 8 Kablolu modeli, robotikten imalata, CNC makinelerinden 3D yazıcılara kadar çok çeşitli uygulamalar için kullanılabilir. Bu motorun esnekliği, bir dizi endüstride çok yönlü bir çözüm sunar.
Sonuç olarak, Nema 23 Step Motor 2.2 Nm 8 Kablolu modeli, hassasiyet, yüksek tork kapasitesi, esnek bağlantı seçenekleri ve geniş uygulama yelpazesi gibi bir dizi avantaja sahiptir. Bu özellikler, bu modelin birçok endüstriyel uygulamada tercih edilmesini sağlar.
Nema 23 Step Motor 2.2 Nm Devir Tork İlişkisi Nedir ?
Step motorların tork ve devir ilişkisi genellikle spesifik bir motora ve onun modeline bağlıdır. Ancak, genel bir kural olarak, bir step motorun torku, motorun hızı arttıkça azalır. Bu, motorun manyetik alanının rotoru hızlı bir şekilde takip edememesinden kaynaklanır.
Nema 23 Step Motor 2.2 Nm için, belirli bir devir ve tork ilişkisi belirlemek için motorun teknik özelliklerine ve üretici tarafından sağlanan verilere ihtiyaç vardır. Genellikle, üreticiler bir tork-hız eğrisi (veya tork-devir eğrisi) sağlarlar. Bu eğri, motorun farklı hızlarda ne kadar tork üretebileceğini gösterir.
Nema 23 Step Motor 2.2 Nm'un belirli bir modeli için, tork-devir eğrisini belirlemek üzere motorun üreticisine başvurmanız önerilir. Bu eğri, motorun performansını daha iyi anlamanıza ve belirli uygulamalar için uygun olup olmadığını belirlemenize yardımcı olacaktır.
Sonuç olarak, Nema 23 Step Motor 2.2 Nm'un devir-tork ilişkisi, genellikle motorun hızı arttıkça torkun azalacağı şekildedir. Ancak, belirli değerler ve bir tork-hız eğrisi için motorun üreticisine başvurmanız gerekmektedir.
Nema 23 Step Motor 2.2 Nm, hassas hareketler ve yüksek tork kapasitesi gerektiren uygulamalar için ideal bir seçimdir. Ancak, bu motorun en iyi performansı sunabilmesi için uygun bir step motor sürücüsü gereklidir. Bu noktada, CWD556 step motor sürücüsü devreye girer.
CWD556 step motor sürücüsü, Nema 23 Step Motor 2.2 Nm ile mükemmel bir uyum sağlar. Bu sürücü, motorun yüksek performansını ve hassas kontrolünü sağlarken aynı zamanda enerji verimliliği ve ısı yönetimine de katkıda bulunur.
CWD556 step motor sürücüsünün temel özellikleri, yüksek voltaj ve akım kapasitesi, otomatik akım azaltma özelliği ve mikro adımlama özelliğidir. Bu özellikler, Nema 23 Step Motor 2.2 Nm'un performansını artırır ve hassas hareket kontrolünü mümkün kılar.
Nema 23 Step Motor ve CWD556 sürücüsü bir araya geldiğinde, bir dizi uygulama için ideal bir çözüm sunarlar. CNC makineleri, 3D yazıcılar, lazer kesiciler ve robotik uygulamalar gibi hassas hareketler gerektiren uygulamalarda bu ikili, yüksek performans ve hassas kontrol sunar.
Kullanımı da son derece kolaydır. CWD556 sürücüsü, kolay kurulum ve kullanım için tasarlanmıştır. Ayrıca, Nema 23 Step Motor 2.2 Nm ile uyumlu bir şekilde çalışmak için gerekli tüm ayarlamalar ve kontrolleri sağlar.
Sonuç olarak, Nema 23 Step Motor 2.2 Nm ve CWD556 step motor sürücüsü, hassasiyet, yüksek performans ve geniş uygulama yelpazesi sunan bir kombinasyon oluşturur. İster bir CNC makinesi, ister bir 3D yazıcı, isterse de diğer hassas hareket gerektiren uygulamalar olsun, Nema 23 Step Motor ve CWD556 sürücüsü, ihtiyaçlarınızı karşılayacak güçlü bir çözüm sunar.
Nema 23 Step Motor 2.2 Nm DM556 Step Motor Sürücü Kullanımı
Nema 23 Step Motor 2.2 Nm, endüstrideki birçok uygulama için mükemmel bir seçimdir. Yüksek tork kapasitesi ve hassas hareket kontrolü sağlayan bu motor, CNC makineleri, 3D yazıcılar, lazer kesiciler ve daha pek çok alanda kullanılabilir. Ancak, bir Nema 23 Step Motor'un tam potansiyelini kullanabilmek için uygun bir step motor sürücüsüne ihtiyaç vardır. İşte burada DM556 step motor sürücüsü devreye girer.
DM556 step motor sürücüsü, Nema 23 Step Motor 2.2 Nm ile mükemmel bir eşleşme oluşturur. Bu sürücü, motorun hassas ve verimli çalışmasını sağlar. Yüksek akım ve voltaj kapasitesi, otomatik akım düşürme ve mikro adımlama özellikleri gibi bir dizi özelliğiyle, DM556 sürücü, Nema 23 Step Motor'un performansını optimize eder.
Nema 23 Step Motor ve DM556 sürücü birleşimi, geniş bir uygulama yelpazesinde etkileyici sonuçlar verir. DM556'nın sunduğu hassas kontrol ve yüksek performans, CNC işleme, 3D baskı ve lazer kesme gibi hassas hareketler gerektiren uygulamaları kolaylaştırır.
Ayrıca, DM556 sürücünün kullanımı oldukça kolaydır. Kolay kurulum ve kullanıcı dostu arayüzü sayesinde, Nema 23 Step Motor 2.2 Nm ile uyumlu çalışmak için gereken tüm ayarları hızlı ve kolay bir şekilde yapabilirsiniz.
Sonuç olarak, Nema 23 Step Motor 2.2 Nm ve DM556 step motor sürücüsü, hassasiyet, yüksek tork ve geniş uygulama alanları sunan bir kombinasyon oluşturur. CNC makinelerinden 3D yazıcılara, lazer kesicilerden robotik uygulamalara kadar birçok alanda, Nema 23 Step Motor ve DM556 sürücü, ihtiyaçlarınızı karşılamak için mükemmel bir çözüm sunar.
Nema 23 Step Motor 2.2 Nm En Verimli Sürücü Ayarı Nasıl Ayarlanmalıdır.
Nema 23 Step Motor 2.2 Nm'un en verimli şekilde çalışmasını sağlamak için, step motor sürücüsünün doğru şekilde ayarlanması son derece önemlidir. İşte bu süreçte dikkate almanız gereken bazı önemli adımlar:
Akım Ayarı: Nema 23 Step Motor 2.2 Nm, genellikle yüksek tork kapasitesine sahiptir ve bu, uygun akım ayarını gerektirir. Sürücünüzün akım limitini, motorun üretici tarafından belirtilen maksimum sürekli akıma ayarlamalısınız. Bu, motorun aşırı ısınmasını önlerken, aynı zamanda maksimum tork çıkışını sağlar.
Adım Boyutu Ayarı: Adım boyutu, motorun hareketinin hassasiyetini belirler. Mikro adımlama özelliği olan bir sürücü, motorun daha hassas hareket etmesini sağlar. Ancak, mikro adımlama, motor torkunu azaltabilir, bu yüzden uygulamanızın gerektirdiği hassasiyetle tork ihtiyacını dikkatlice dengelemelisiniz.
Voltaj Ayarı: Nema 23 Step Motor'un en verimli şekilde çalışabilmesi için, sürücünün giriş voltajı motorun gereksinimlerine uygun olmalıdır. Genellikle, motorun nominal voltajının 10 katına kadar bir giriş voltajı kullanılabilir.
Emniyet Ayarları: Motoru ve sürücüyü potansiyel zararlardan korumak için, sürücünün aşırı akım, aşırı voltaj ve aşırı ısınma gibi emniyet ayarlarını kontrol etmeli ve gerekirse ayarlamalısınız.
Bağlantı Ayarları: Nema 23 Step Motor 2.2 Nm genellikle 4, 6 veya 8 kablolu olabilir. Sürücünüzün motorunuzun kablo düzenine uygun olarak ayarlandığından emin olmalısınız.
Nema 23 Step Motor ve uygun bir step motor sürücüsü ile, hassas ve yüksek torklu uygulamalar için ideal bir çözüm elde edersiniz. Ancak, bu motorun tam potansiyelini kullanabilmek için sürücünün doğru şekilde ayarlanması önemlidir. Bu ayarlar, motorunuzun ömrünü uzatırken, aynı zamanda en yüksek performansı ve enerji verimliliğini sağlar.
Nema 23 Step Motor 2.2 Nm Yüksek Devirlerde Kullanım İçin Sürücü Nasıl Ayarlanmalıdır ?
Nema 23 Step Motor 2.2 Nm, yüksek devirlerde çalışabilme kapasitesine sahiptir. Bu, bu tip motorun geniş bir uygulama yelpazesine uygun olmasını sağlar. Ancak, motorun yüksek devirlerde verimli bir şekilde çalışabilmesi için sürücünün doğru şekilde ayarlanması önemlidir. İşte bu süreçte dikkate almanız gereken bazı noktalar:
Akım Ayarı: Yüksek devirlerde çalışırken, motorun torku genellikle düşer. Bu nedenle, sürücünüzün akım ayarının motorun üretici tarafından belirtilen maksimum sürekli akıma uygun olduğundan emin olun. Bu, motorun yüksek hızlarda bile yeterli tork sağlamasına yardımcı olur.
Adım Boyutu Ayarı: Yüksek devirlerde, adım boyutunun küçük olması motorun daha hızlı hareket etmesini sağlar. Ancak, bu hassasiyeti azaltabilir. İdeal adım boyutunu belirlemek için uygulamanızın hız ve hassasiyet gereksinimlerini dikkatlice değerlendirmeniz gerekebilir.
Voltaj Ayarı: Yüksek devirlerde çalışırken, motorun gereksinimlerine uygun bir giriş voltajına ihtiyaç vardır. Genellikle, motorun nominal voltajının 10 katına kadar bir giriş voltajı kullanılabilir. Bu, motorun yüksek hızlarda bile düzgün bir şekilde çalışmasını sağlar.
Emniyet Ayarları: Yüksek devirlerde, motor daha fazla ısı üretebilir. Bu nedenle, sürücünün aşırı akım ve aşırı ısınma korumasının doğru şekilde ayarlandığından emin olun. Bu, motoru ve sürücüyü potansiyel zararlardan korur.
Bağlantı Ayarları: Nema 23 Step Motor genellikle 4, 6 veya 8 kablolu olabilir. Sürücünüzün motorunuzun kablo düzenine uygun olarak ayarlandığından emin olmalısınız.
Nema 23 2.2 Nm Step Motor ve uygun bir sürücü ile, yüksek hızlı uygulamalar için mükemmel bir çözüm elde edersiniz. Ancak, motorun yüksek devirlerde en iyi performansı sunabilmesi için sürücünün doğru şekilde ayarlanması önemlidir. Bu ayarlar, yüksek devirlerde bile motorunuzun yüksek performans ve enerji verimliliği sağlar.
Nema 23 Step Motor Enkoder Ekleme İşlemi Nasıl Yapılır ?
Nema 23 Step Motor'a bir enkoder eklemek, motorun pozisyon bilgisini hassas bir şekilde izlemeyi ve kontrol etmeyi sağlar. Bu, özellikle CNC makineleri, robotik uygulamalar ve diğer hassas hareket gerektiren uygulamalar için önemlidir. İşte Nema 23 Step Motor'a bir enkoder ekleme süreci:
Enkoder Seçimi: İlk olarak, motorunuzla uyumlu bir enkoder seçmeniz gerekir. Seçiminiz, uygulamanızın gereksinimlerine bağlı olacaktır. Örneğin, yüksek hassasiyet gerektiren uygulamalar genellikle yüksek çözünürlüklü bir enkoder gerektirir.
Montaj: Enkoder, genellikle Nema 23 Step Motor'un arka tarafına monte edilir. Montaj süreci, seçtiğiniz enkoderin modeline ve motorunuzun tasarımına bağlı olarak değişir. Genellikle, montaj, enkoderin motor şaftına doğru hizalanması ve doğru şekilde sabitlenmesi işlemlerini içerir.
Bağlantı: Enkoderi motorunuza bağladıktan sonra, enkoderin çıkış sinyallerini kontrol sisteminize bağlamanız gerekir. Bu, genellikle enkoderin veri çıkış kablosunun kontrol sisteminize bağlanması ile gerçekleştirilir.
Konfigürasyon: Enkoderi başarılı bir şekilde monte ettikten ve bağladıktan sonra, kontrol sisteminizde uygun konfigürasyon ayarlarını yapmanız gerekecektir. Bu, enkoderin çözünürlüğünü, sinyal tipini ve diğer parametreleri içerir.
Nema 23 Step Motor'a bir enkoder eklemek, motorunuzun performansını ve hassasiyetini önemli ölçüde artırabilir. Ancak, bu süreç doğru şekilde gerçekleştirilirse, motorunuzun ve enkoderin uzun ömürlü ve güvenilir bir şekilde çalışmasını sağlar. Bu nedenle, montaj ve konfigürasyon süreçlerini dikkatlice ve doğru şekilde gerçekleştirmeniz önemlidir.
Nema 23 Step Motor Sürücü İle Arasısna Ekranlama Nasıl Yapılır. Ekranlama Yapmak Faydaları Nelerdir ?
Nema 23 Step Motor'un sürücüsü ile arasına ekranlama yapılması, çeşitli elektromanyetik girişimlerin önlenmesine yardımcı olur. Bu girişimler, motorun performansını ve güvenilirliğini etkileyebilir, bu yüzden ekranlama önemli bir adımdır. İşte Nema 23 Step Motor ve sürücüsü arasına ekranlama nasıl yapılır ve ekranlamanın faydaları:
Ekranlama Nasıl Yapılır:
Ekranlama Malzemesi Seçimi: Ekranlama için genellikle metal bir malzeme kullanılır. Bakır veya alüminyum folyo, genellikle bu amaç için kullanılır.
Topraklama: Ekranlamanın etkili olabilmesi için topraklanması gerekmektedir. Ekranlama malzemesinin bir ucu, sistemin topraklama noktasına bağlanmalıdır.
Ekranlamanın Faydaları:
Girişimlerin Azaltılması: Ekranlama, motor kablolarında oluşabilecek elektromanyetik girişimleri önler. Bu, motorun daha stabil ve güvenilir bir şekilde çalışmasını sağlar.
Veri İletim Hatalarının Azaltılması: Ekranlama, motor kontrol sinyallerinin bozulmasını önler. Bu, motor kontrol sisteminin daha hassas ve doğru çalışmasını sağlar.
Sistem Güvenilirliği: Ekranlama, potansiyel sistem hatalarını ve arızalarını önler. Bu, genel sistem güvenilirliğini ve motorun ömrünü artırır.
Nema 23 Step Motor ve sürücüsü arasına ekranlama yapılması, motorun performansını ve güvenilirliğini önemli ölçüde artırabilir. Bu, özellikle elektromanyetik girişimlerin potansiyel olarak sorun olabileceği uygulamalar için önemlidir. Bu nedenle, ekranlamanın doğru bir şekilde yapılması ve topraklanması, motorunuzun en iyi performansı sunmasını sağlar.
Nema 23 Step Motor Arduino Kart ile Nasıl Kullanılır.
Nema 23 Step Motor'un bir Arduino kartı ile nasıl kullanılacağını anlamak, birçok DIY projesi ve otomasyon uygulaması için önemlidir. Arduino, kullanıcı dostu bir platform olup, stepper motorları kontrol etmek için kullanılabilir. İşte Nema 23 Step Motor'un bir Arduino ile nasıl kullanılacağına dair basit bir rehber:
Gerekli Malzemeler:
Nema 23 Step Motor
Arduino UNO (veya benzeri bir model)
Step Motor Sürücüsü (örneğin, A4988 veya DRV8825)
Güç Kaynağı
Breadboard ve kabloları
PJxEaEdUWiA
?
Bir Cnc Ahşap Tornası Yapacağım. Sadece Ahşap Ve Epoksi Ahşap Karışımı İşlerde Çalışacak. Bu Torna İçin En Uygun Step Motor Hangisi Olur?▼
?
CNC ahşap torna için en uygun step motor hangisi olur? Nema 23 2.2 Nm 57HS82-4008A08-D21 step motor kullanım alanı Ahşap ve epoksi işleme için step motor önerisi CNC torna step motor seçimi Step motor torku ve uygunluk kriterleri En uygun step motor: Step Motor Nema 23 2.2 Nm 57HS82-4008A08-D21, CNC ahşap ve epoksi ahşap torna uygulamaları için yeterli tork ve uygun yapıya sahiptir.
Ahşap ve epoksi ahşap karışımı işler için CNC torna uygulamalarında, Nema 23 sınıfında 2.2 Nm tork üreten 57HS82-4008A08-D21 modeli hem ahşap hem de epoksi için yeterli güç ve hassasiyet sağlar. Bu motor, orta hız ve orta tork gerektiren, tekrarlanabilir hareket isteyen CNC eksenlerinde yaygın olarak tercih edilir. Özellikle 2.2 Nm’lik tork, tipik ahşap torna yükleri için yeterlidir ve kompakt gövdesiyle kolay montaj avantajı sunar.
Kullanımda dikkat edilmesi gerekenler: - 48V-60V kaliteli güç kaynağı ve uygun mikrostep sürücü ile kullanılması önerilir. - Yüksek hız ve ağır yükte tork kaybı yaşanabileceğinden, vida adımı ve mekanik yük doğru seçilmelidir. - Motor-sürücü arası kablo kısa ve ekranlı olmalı, akım ayarı nominal değere uygun yapılmalıdır. - Eğer çok daha ağır işler veya yüksek hız isteniyorsa, Nema 24 3 Nm gibi bir üst segment motor da tercih edilebilir.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Bu Motoru Scr 2005 Vidalı Mile Bağlayacağım. Hangi Kaplin'i Almam Gerekir?▼
?
SCR 2005 vidalı mil için uygun kaplin Step Motor Nema 23 2.2 Nm 57HS82-4008A08-D21 için kaplin seçimi Kaplin seçimi nasıl yapılır 57HS82-4008A08-D21 mil çapı SCR 2005 vidalı mil mil çapı Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) için SCR 2005 vidalı mil ile bağlantıda uygun kaplin: 8 mm x 10 mm kaplin kullanmalısınız.
Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) mil çapı 8 mm’dir. SCR 2005 vidalı millerin uç çapı ise genellikle 10 mm’dir. Bu durumda, bir tarafı 8 mm (motor mili), diğer tarafı 10 mm (vidalı mil) olan alüminyum veya çelik esnek kaplin seçmeniz gerekir. “8x10 mm kaplin” olarak geçen ürünler bu iş için uygundur. Kaplin seçerken esnek (helisel veya örümcek tip) modeller tercih edilmelidir; bu, mil kaçıklıklarını ve titreşimi azaltır. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Detaylı Açıklama: - Motor mil çapı: 8 mm (Nema 23 2.2 Nm Step Motor) - SCR 2005 vidalı mil uç çapı: 10 mm (standart) - Kaplin tipi: Esnek kaplin (örümcek veya helisel) - Sipariş verirken “8x10 mm kaplin” olarak aratmanız yeterlidir. - Montajda, kaplinin her iki tarafındaki sıkma vidalarını uygun şekilde sıkınız ve boşluk bırakmayınız. - Vidalı mil ve motor mili arasında paralellik ve hizalama kontrolü yapınız. - Fiyat ve stok için cnc-marketi.com’u ziyaret ediniz.
*** Bu Soru Topluluk Kuralları Gereği Gizlenmiştir ***▼
?
JSS556 sürücü ile 57HS82-4008A08-D21 step motor uyumluluğu JSS556 sürücü maksimum akım değeri 57HS82-4008A08-D21 step motor çalışma akımı step motor sürücü akım ayarı nasıl yapılır step motor sürücü akımı motor akımından yüksek olabilir mi Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) ile JSS556 sürücü teknik olarak uyumludur. Sürücü akım ayarı, motorun nominal akımına (5.7A) en yakın değere ayarlanmalıdır; sürücü akımının motor akımından yüksek olması gerekmez, önemli olan doğru ayardır.
---
Detaylı Açıklama:
- Motorunuzun nominal akımı: 5.7A (paralel bağlantı için) - JSS556 sürücü çıkış akım aralığı: 2.1A – 5.6A (DIP switch ile ayarlanabilir) - JSS556, Nema 23 step motorlar ile uyumludur ve bu motoru güvenle sürebilir. - Sürücü akım ayarı, motorun nominal akımına mümkün olduğunca yakın seçilmelidir. JSS556'nın maksimum ayarı 5.6A’dır, bu değer 5.7A olan motorunuz için yeterlidir ve pratikte 0.1A’lık fark sorun oluşturmaz. - Sürücü akımının motor akımından yüksek olması gerekmez; sürücü, motorun ihtiyacı kadar akım verecek şekilde ayarlanmalıdır. Daha yüksek akım ayarı motorun aşırı ısınmasına ve ömrünün kısalmasına neden olur. - Bağlantı ve ayar: Motorunuzu paralel bağlantı ile kullanırsanız, JSS556'nın akım ayarını 5.6A konumuna getirmeniz yeterlidir. Seri bağlantıda ise daha düşük akım değeri kullanılır. - Güç kaynağı: 36V–48V DC arası besleme ile en iyi performans alınır. - Bağlantı uçları: Motorun 8 kablosunu paralel bağlantı şemasına göre sürücüye bağlayın (A+, A-, B+, B-).
Sonuç: JSS556 sürücü, 57HS82-4008A08-D21 motoru teknik olarak sorunsuz çalıştırır. Sürücü akım ayarını motorun nominal akımına uygun seçmeniz yeterlidir. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Ürünün Sürücü Ve Güç Kaynağı Şemasını Sorucaktm▼
?Step Motor Nema 23 2.2 Nm 57HS82-4008A08-D21 sürücü bağlantı şeması Step Motor Nema 23 2.2 Nm 57HS82-4008A08-D21 güç kaynağı bağlantı şeması Nema 23 step motor sürücü bağlantısı Nema 23 step motor güç kaynağı bağlantısı step motor bağlantı şeması Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) sürücü ve güç kaynağı bağlantı şeması: Motorun 8 kablosu A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahverengi-Beyaz) olarak sürücüye bağlanır. Sürücü beslemesi için 24V-50V DC güç kaynağı kullanılır. Fiyat ve stok için cnc-marketi.com'u kontrol ediniz.
Detaylı Açıklama:
1. Motor Bağlantı Uçları ve Renk Kodları: - 8 kablolu motorun bağlantı renkleri: - A+ : Mavi-Kırmızı - A- : Sarı-Siyah - B+ : Turuncu-Yeşil - B- : Kahverengi-Beyaz
2. Sürücüye Bağlantı: - Sürücü üzerindeki A+ ve A- uçlarına motorun A+ ve A- kabloları (Mavi-Kırmızı ve Sarı-Siyah) bağlanır. - Sürücü üzerindeki B+ ve B- uçlarına motorun B+ ve B- kabloları (Turuncu-Yeşil ve Kahverengi-Beyaz) bağlanır.
3. Güç Kaynağı Bağlantısı: - Sürücüye 24V ile 50V DC arası bir güç kaynağı bağlanmalıdır. Yüksek performans için genellikle 36V veya 48V DC tercih edilir. - Güç kaynağının akımı, motorun nominal akımına (5.7A) ve toplam motor sayısına göre seçilmelidir.
4. Sinyal Bağlantıları: - Pulse (PUL), Direction (DIR) ve Enable (ENA) sinyalleri, kontrol kartınızdan (Mach3, Arduino, PLC vb.) sürücüye bağlanır.
5. Genel Bağlantı Şeması: ``` Motor Kablo Renkleri Sürücü Uçları --------------------- -------------- Mavi-Kırmızı A+ Sarı-Siyah A- Turuncu-Yeşil B+ Kahverengi-Beyaz B- ```
6. Dikkat Edilmesi Gerekenler: - Bağlantıdan önce tüm güç kapalı olmalı. - Kabloları doğru bağladığınızdan emin olun, aksi halde motor zarar görebilir. - Sürücü ve motor üretici katalog değerlerine göre çalıştırılmalıdır.
Daha fazla teknik detay veya bağlantı görseli için tekrar sorabilirsiniz. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz.
Jss Marka Kalitelimidir ?▼
?
JSS marka kalitesi JSS step motor kalite JSS marka ürünler hakkında yorum JSS step motor kullanıcı deneyimi JSS step motor teknik özellikleri JSS marka step motorlar ve sürücüler, özellikle CNC ve otomasyon sektöründe yaygın olarak tercih edilen, endüstriyel uygulamalara uygun ürünlerdir. JSS ürünleriyle ilgili öne çıkan teknik ve kalite özellikleri şunlardır:
- JSS step motorlar ve sürücüler, NEMA 23 ve NEMA 34 gibi yaygın motor tipleriyle tam uyumludur. - Sürücülerde aşırı akım, aşırı gerilim ve motor aşırı yük koruması gibi güvenlik fonksiyonları bulunur. - Mikro adım ayarı, hassas hareket ve yüksek tork kontrolü sunar. - Otomatik yarım akım (standby) fonksiyonu ile enerji tasarrufu sağlar ve uzun ömürlüdür. - CNC router, 3D yazıcı, lazer kesim, endüstriyel otomasyon, robotik ve medikal cihazlar gibi birçok alanda kullanılır. - Bağlantı ve montajda, doğru akım ve mikrostep ayarı ile uzun süreli ve stabil performans alınır. - Kullanıcı deneyimleri ve teknik dokümantasyonlar, JSS markasının güvenilir ve endüstriyel kaliteye sahip olduğunu göstermektedir.
Sonuç olarak, JSS marka step motorlar ve sürücüler, kalite ve dayanıklılık açısından sektörde güvenle tercih edilen ürünlerdir. Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol sağlayabilirsiniz. Teknik detay veya uygulama tavsiyesi için her zaman destek alabilirsiniz.
Diğer Markalardan Farkı Ne▼
?Step Motor Nema 23 2.2 Nm 57HS82-4008A08-D21 teknik özellikleri Nema 23 step motor diğer markalarla farkı Nema 23 step motor teknik karşılaştırma Nema 23 step motor avantajları Nema 23 step motor dezavantajları Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) modelinin diğer markalardaki benzerlerinden teknik olarak öne çıkan ve farklılaşan yönleri aşağıdaki gibidir:
1. Yüksek Tork ve Hassasiyet: Bu model 2.2 Nm tork kapasitesine sahiptir ve 8 kablolu yapısı sayesinde seri, paralel veya unipolar bağlantı seçenekleri sunar. Paralel bağlantı ile yüksek tork elde edilir ve hassas hareket kontrolü mümkündür. Özellikle CNC, 3D yazıcı, lazer kesici ve robotik uygulamalarda yüksek tekrarlanabilirlik ve hassasiyet sağlar.
2. Esnek Bağlantı Seçenekleri: 8 kablolu olması, farklı sürücü ve uygulama ihtiyaçlarına göre esnek bağlantı imkânı sunar. Bu sayede, uygulamanıza göre maksimum performans ve verim elde edebilirsiniz.
3. Yüksek Akım ve Uyumlu Sürücü: Nominal akımı 5.7A’dır. 4A ve üzeri sürücülerle +24V ila +50V DC arası besleme ile kullanılabilir. Yüksek akım desteği, daha güçlü ve hızlı uygulamalar için avantaj sağlar.
4. Dayanıklılık ve Uzun Ömür: Motorun iç yapısı ve malzeme kalitesi, uzun süreli ve kararlı çalışma için optimize edilmiştir. Doğru sürücü ve güç kaynağı ile kullanıldığında motor ömrü uzar ve stabil çalışır.
5. Isı Yönetimi ve Koruma: 8 kablolu step motorlarda farklı bağlantı seçenekleri ile iç direnç ayarlanabilir, bu da motorun ısısını daha iyi yönetmenizi sağlar. Bu özellik, uzun süreli ve yüksek yükte çalışmalarda avantaj sunar.
6. Kullanım Alanı ve Pratiklik: Endüstride en çok tercih edilen Nema 23 standardında olup, piyasadaki birçok redüktör ve bağlantı elemanıyla uyumludur. Mil çapı 8 mm ve flanş ölçüsü 57x57 mm’dir.
Diğer markalardaki benzer ürünlerle karşılaştırıldığında:
- 8 kablolu ve yüksek akım destekli modeller, genellikle daha yüksek tork ve esneklik sunar. - Düşük kaliteli veya 4 kablolu modellerde bağlantı ve tork seçenekleri daha sınırlı olabilir. - Isı yönetimi ve uzun ömür açısından, kaliteli malzeme ve bağlantı esnekliği büyük avantaj sağlar.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik ve kullanım avantajları yukarıda belirtilmiştir.
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?▼
?Step Motor Nema 23 2.2 Nm nedir Step Motor Nema 23 2.2 Nm ne işe yarar Step Motor Nema 23 2.2 Nm nasıl kullanılır Step Motor Nema 23 2.2 Nm teknik özellikleri Step Motor Nema 23 2.2 Nm bağlantı şeması Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) – Teknik ve Kullanım Bilgisi
Bu Parça Nedir?
Nema 23 2.2 Nm step motor, elektriksel darbelerle (pulse) adım adım dönen, yüksek hassasiyet ve tekrarlanabilirlik sağlayan bir motordur. NEMA 23 standardı, motorun gövde/flanş ölçüsünü (57x57 mm) belirtir. 2.2 Nm, motorun durma anında üretebildiği maksimum torktur (holding torque).
Ne İşe Yarar?
- CNC makineleri - 3D yazıcılar - Lazer kesiciler - Robotik uygulamalar - Otomasyon sistemleri gibi hassas hareket ve konumlandırma gerektiren alanlarda kullanılır. Açık çevrim çalışır, yani pozisyon geri bildirimi yoktur; verilen adım kadar hareket eder, hassasiyet ve tekrarlanabilirlik sağlar.
Teknik Özellikleri:
- Tork: 2.2 Nm (holding torque) - Akım: 5.7 Amper - Flanş ölçüsü: 57x57 mm (NEMA 23) - Boy: 82 mm - Mil çapı: 8 mm - Kablo: 8 adet (esnek bağlantı için) - Uygun sürücü: 4 Amper ve üzeri, +24V – +50V DC beslemeli step motor sürücüleri ile kullanılabilir.
Nasıl Kullanılır?
- Motorun hareket ettirilmesi için step motor sürücüsü ve pulse sinyali üreten bir kontrolcü (Mach3 kart, Arduino, PLC vb.) gereklidir. - Hassasiyet için mikrostep ayarı yapılabilir (1/8 veya 1/16 mikrostep önerilir). - Akım ayarı, motorun nominal akımına (5.7A) uygun yapılmalıdır. - Yüksek hızlarda tork kaybı yaşanır; uygulamanın ihtiyacına göre hız/tork dengesi kurulmalıdır.
Bağlantı Şeması:
Motor 8 kabloludur, en çok kullanılan bağlantı tipi paralel bağlantıdır (yüksek tork için): - A+ : Mavi – Kırmızı - A- : Sarı – Siyah - B+ : Turuncu – Yeşil - B- : Kahverengi – Beyaz
Sürücü bağlantısı: - Sürücü A+ ve A- uçlarına motorun A+ ve A- kabloları (Mavi-Kırmızı ve Sarı-Siyah) - Sürücü B+ ve B- uçlarına motorun B+ ve B- kabloları (Turuncu-Yeşil ve Kahverengi-Beyaz) bağlanır.
Besleme voltajı: +24V ile +50V DC arası önerilir. Yüksek performans için genellikle 36V veya 48V DC güç kaynağı tercih edilir. Güç kaynağının akımı, motorun nominal akımına ve toplam motor sayısına göre seçilmelidir.
Kullanımda Dikkat Edilmesi Gerekenler:
- Motor–sürücü arası kablo kısa ve ekranlı olmalı, ekran topraklanmalıdır. - Akım ayarı yüksek olursa motor aşırı ısınır; sürücüde “idle current reduction” özelliği varsa aktif edilmelidir. - Montajda titreşim sönümlenmesi ve düzgün mekanik montaj yapılmalıdır. - Z ekseninde kullanılacaksa, enerji kesilince yükün düşmemesi için mekanik fren veya karşı ağırlık önerilir.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik destek için yukarıdaki bilgilerle bağlantı ve kullanım sağlayabilirsiniz.
Uygun Planet Redüktör Varmı Bu Motora▼
?
Planet redüktör uyumlu Nema 23 2.2 Nm step motor 57HS82-4008A08-D21 uyumlu planet redüktör Nema 23 step motor için planet redüktör Planet redüktör giriş çapı Nema 23 Planet redüktör montaj ölçüleri Nema 23 Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) için doğrudan uyumlu planet redüktör seçenekleri mevcuttur. Bu motorun mil çapı 8 mm ve flanş ölçüsü 57x57 mm’dir. Nema 23 standardında, 8 mm giriş miline sahip planet redüktörler kullanılmalıdır.
Teknik olarak uyumlu ve stokta olan iki ana planet redüktör seçeneği:
1. 60PLF5 Planet Redüktör 1/5 Nema23 - Nema 23 step motorlar ile uyumlu - Giriş mil çapı: 8 mm - Redüksiyon oranı: 1/5 - Flanş bağlantılı montaj - IP65 koruma sınıfı, düşük gürültü, uzun ömürlü yapı - CNC, otomasyon, robotik ve 3D yazıcı uygulamalarına uygundur
2. 60PLF10 Planet Redüktör 1/10 Nema23 - Nema 23 step motorlar ile uyumlu - Giriş mil çapı: 8 mm - Redüksiyon oranı: 1/10 - Flanş bağlantılı montaj - IP65 koruma sınıfı, düşük gürültü, uzun ömürlü yapı - CNC, otomasyon, robotik ve 3D yazıcı uygulamalarına uygundur
Montajda dikkat edilmesi gerekenler: - Motor mil çapı ile redüktör giriş deliği birebir uyumlu olmalıdır (8 mm). - Flanş delik merkezleri Nema 23 standardına uygun olmalıdır. - Montaj sırasında motor ve redüktör eksenlerinin tam hizalı olmasına dikkat edilmelidir. - Redüktörün yağlaması ve sızdırmazlığı fabrika çıkışlıdır, ek bakım gerektirmez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik olarak yukarıdaki iki model, elinizdeki Nema 23 2.2 Nm step motor ile tam uyumludur ve doğrudan montaj yapılabilir.
Daha yüksek oran veya farklı marka talepleriniz için cnc-marketi.com’daki “planet redüktör” kategorisini inceleyebilirsiniz. Teknik uyumluluk için motorunuzun mil çapı (8 mm) ve flanş ölçüsünü (57x57 mm) esas almanız yeterlidir.
Bağlantı Şekli Nasıldır. Jss5-56 Nasıl Bağlarım Kaç Volt Vermeliyim▼
?
JSS5-56 step motor sürücü bağlantı şeması JSS5-56 step motor kaç volt ile çalışır 57HS82-4008A08-D21 step motor bağlantı şekli Nema 23 step motor bağlantı uçları JSS5-56 sürücü ile Nema 23 step motor bağlantısı Step Motor Nema 23 2.2 Nm (57HS82-4008A08-D21) ile JSS5-56 step motor sürücüsünün bağlantısı ve besleme voltajı için adım adım teknik açıklama aşağıdadır:
1. Motor Bağlantı Uçları ve Renk Kodları:
Bu motor 8 kabloludur ve farklı bağlantı seçenekleri sunar (seri, paralel veya unipolar). En yaygın ve yüksek tork için paralel bağlantı önerilir. Bağlantı renkleri:
- A+ : Mavi - Kırmızı - A- : Sarı - Siyah - B+ : Turuncu - Yeşil - B- : Kahverengi - Beyaz
JSS5-56 Sürücüye Bağlantı:
- Sürücü üzerindeki A+ ve A- uçlarına motorun A+ ve A- kablolarını (Mavi-Kırmızı ve Sarı-Siyah) bağlayın. - Sürücü üzerindeki B+ ve B- uçlarına motorun B+ ve B- kablolarını (Turuncu-Yeşil ve Kahverengi-Beyaz) bağlayın.
2. Sürücü Besleme Voltajı:
- JSS5-56 step motor sürücüsü için önerilen besleme voltajı: +24V ile +50V DC arasıdır. - Motorun yüksek performans ve tork için genellikle 36V veya 48V DC güç kaynağı tercih edilir. - Güç kaynağınızın akımı, motorun nominal akımına (5.7A) ve sistemdeki toplam motor sayısına göre seçilmelidir.
3. Akım Ayarı:
- JSS5-56 sürücü üzerinde akım ayarını DIP switch veya potansiyometre ile motorun nominal akımına (5.7A) yakın bir değere ayarlayın. - Akım ayarı motorun aşırı ısınmasını önler ve maksimum tork sağlar.
4. Sinyal Bağlantıları:
- Sürücüye Pulse (PUL), Direction (DIR) ve Enable (ENA) sinyalleri, kontrol kartınızdan (ör. Mach3, Arduino, PLC) uygun şekilde bağlanmalıdır.
- Bağlantıdan önce tüm güç kapalı olmalıdır. - Kabloları doğru bağladığınızdan emin olun, aksi halde motor düzgün çalışmaz veya zarar görebilir. - Sürücü ve motor üretici katalog değerlerine göre çalıştırılmalıdır.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz, teknik olarak yukarıdaki bağlantı ve voltaj değerlerini kullanmanız yeterlidir.
Kaynaklar: - Motor teknik dokümanı ve bağlantı şeması - Sürücü besleme voltajı ve akım ayarı bilgisi
file-A4nHYcPxy1N8kDfn2ytfzF
Bu Motoru Maksimum Verim Ve Uzun Ömürle Kullanmak İçin İdeal Sistem Kombinasyonu Nedir?▼
?
57HS22 motor için ideal sistem; kaliteli mikrostep sürücü, 48–60V stabil güç kaynağı, orta seviye mikrostep (1/8–1/16), doğru akım ayarı ve düzgün mekanik montajdan oluşur. Motor şaseye iyi oturtulmalı, titreşim sönümlenmeli ve kablo düzeni temiz olmalıdır. Yazılım tarafında hız, ivme ve jerk değerleri yumuşak ayarlanmalıdır. Bu kombinasyon ile hem motor ömrü uzatılır hem de stabil ve sessiz çalışma elde edilir. Aksi halde motor beklenenden erken performans kaybı yaşatır.
2,2 Nm Motor Z Ekseninde Ağırlık Taşımak İçin Uygun Mudur?▼
?
Z ekseni uygulamalarında step motor seçimi dikkatle yapılmalıdır. 57HS22 motor teorik olarak Z eksenini kaldırabilir ancak vida adımı, karşı ağırlık ve mekanik sürtünme kritik rol oynar. Bekleme akımı düşük ayarlanmışsa motor dururken yük aşağı düşebilir. Ayrıca enerji kesildiğinde step motor tork üretmez. Bu nedenle Z eksenlerinde mekanik fren, karşı ağırlık veya vida kilitleme mekanizması tavsiye edilir. Sadece motor torkuna güvenmek risklidir.
Bu Motor Servo Alternatifine Göre Hangi Uygulamalarda Yetersiz Kalır?▼
?
57HS22 Nema 23 motor açık çevrim bir sistemdir ve pozisyon geri bildirimi yoktur. Bu nedenle ağır yük, yüksek ivme ve değişken mekanik direnç olan uygulamalarda adım kaçırma riski vardır. Servo motorlar encoder geri bildirimi sayesinde bu tür kaçırmaları düzeltirken, step motor bunu algılayamaz. Yüksek hassasiyetli, yüksek hızda çalışan ve yük değişimi olan sistemlerde servo tercih edilmelidir. 57HS22 ise orta hız, orta tork ve tekrarlanabilir hareket gerektiren sistemlerde daha uygundur.
Uzun Motor Kabloları 57hs22 Performansını Neden Düşürür?▼
?
Uzun motor kabloları bobinlere giden akımın dalga şeklini bozar ve elektromanyetik girişime neden olur. Kablo uzadıkça endüktans ve kapasitans etkileri artar, bu da yüksek hızlarda tork kaybı ve kararsızlığa yol açar. Ekransız veya ince kesitli kablolar bu etkiyi daha da artırır. 57HS22 motor kullanılırken motor–sürücü arası kablo kısa tutulmalı, mümkünse ekranlı ve kalın kesitli kablo tercih edilmelidir. Kablo ekranı tek noktadan topraklanmalıdır.
Yüksek İvmeli Hareketlerde Adım Kaçırmanın Temel Sebebi Nedir?▼
?
Adım kaçırmanın en temel sebebi motorun anlık tork ihtiyacını karşılayamamasıdır. Yüksek ivme, motorun çok kısa sürede yüksek manyetik kuvvet üretmesini gerektirir. Eğer besleme voltajı düşükse, mikrostep çok yüksekse veya motor indüktansı yüksekse, bobin akımı istenen seviyeye zamanında ulaşamaz. Sonuç olarak motor rotor senkronu kaybeder. Bu nedenle sadece hız değil, ivme değerleri de dikkatli ayarlanmalıdır. CNC yazılımındaki agresif ivme ayarları çoğu zaman elektriksel sınırların aşılmasına neden olur.
Sürekli Çalışan Sistemlerde Motor Neden Aşırı Isınır Ve Nasıl Önlenir?▼
?
Step motorlar, servo motorlardan farklı olarak konum tutmak için sürekli akım çekerler. 57HS22 motor sabit konumda dahi bobinlerinden akım geçtiği için ısınır. Akım ayarı gereğinden yüksekse veya bekleme akımı düşürülmemişse, motor gövdesi kısa sürede yüksek sıcaklıklara ulaşabilir. Isınmayı azaltmak için sürücü üzerinden akım seviyesinin motor nominal değerine uygun ayarlanması gerekir. Ayrıca sürücü destekliyorsa ‘idle current reduction’ özelliği aktif edilmelidir. Motorun metal bir yüzeye monte edilmesi ve ortam havalandırmasının sağlanması da termal yönetimi iyileştirir.
Bu Motor Neden Rezonansa Girer, Gürültü Ve Titreşim Hangi Hızlarda Artar?▼
?
Step motorların yapısı gereği belirli hız aralıklarında rezonans oluşur. 57HS22 Nema 23 motorlarda bu rezonans genellikle düşük ve orta hız bantlarında görülür. Motor adımları mekanik sistemle çakıştığında titreşim ve metalik ses artar. Bu durum çoğu zaman mikrostep ayarının çok düşük olması veya hız profilinin ani olmasıyla ortaya çıkar. Mikrostep çözünürlüğü artırılarak ve hızlanma–yavaşlama rampaları yumuşatılarak rezonans etkisi azaltılabilir. Rezonans sadece bir ses problemi değil, uzun vadede mekanik aşınmaya da yol açar.
Mikrostep Ayarını Çok Yükseltmek Neden Her Zaman Daha İyi Sonuç Vermez?▼
?
Mikrostep ayarının yükseltilmesi hareket pürüzsüzlüğünü artırır fakat bunun bir bedeli vardır. Mikrostep değeri yükseldikçe, aynı mekanik hız için kontrol kartının üretmesi gereken pulse frekansı ciddi şekilde artar. Kontrol kartı veya sürücü bu frekansı stabil üretemezse adımlar kaçar. Ayrıca mikrostep artışı teorik çözünürlük kazandırsa da gerçek tork artışı sağlamaz. Aksine, tork mikro adımlar arasında bölündüğü için efektif tork düşer. 57HS22 motor için pratik kullanımda 1/8 veya 1/16 mikrostep, hassasiyet ve tork dengesi açısından en verimli aralıktır.
Bu Motoru 24v Yerine 48v Veya 60v İle Sürmek Performansı Nasıl Etkiler?▼
?
Besleme voltajı, step motor performansında kritik bir etkendir. 57HS22 gibi nispeten yüksek indüktanslı Nema 23 motorlarda yüksek voltaj kullanılması bobin akımının daha hızlı yükselmesini sağlar. 24V ile beslenen bir sistemde motor orta ve yüksek hızlarda tork kaybına uğrar. 48V veya 60V besleme ile bobinler daha hızlı manyetize olur ve motor daha yüksek hızlarda stabil şekilde çalışabilir. Ancak voltaj artırımı mutlaka sürücü limitleri içinde yapılmalıdır. Aksi halde sürücü aşırı ısınabilir veya korumaya girebilir. Bu nedenle voltaj seçimi sadece performans değil, sürücü–motor uyumu açısından da ele alınmalıdır.
2,2 Nm Tork Değeri Pratikte Neyi İfade Eder, Bu Motor Yüksek Hızda Ne Kadar Tork Kaybeder?▼
?
57HS22 Nema 23 step motor için belirtilen 2,2 Nm tork bilgisi, motorun ‘holding torque’ yani durma anında üretebildiği maksimum tork değeridir. Bu değer doğrudan çalışma hızında elde edilen tork anlamına gelmez. Step motorlarda hız arttıkça bobin akımının manyetik alanı rotoru takip etmesi zorlaşır ve tork doğal olarak düşer. Özellikle mikrostep kullanımı ve yüksek step frekansları söz konusu olduğunda, efektif tork nominal değerin ciddi oranda altına iner. CNC eksenlerinde bu motor kullanılırken vida adımı, eksen yükü ve hedef hız birlikte değerlendirilmelidir. Yüksek hız + ağır yük kombinasyonlarında motor adım kaçırmaya başlar. Bu nedenle 2,2 Nm ifadesi yanlış yorumlanmamalı; gerçek tasarım torku yüksek hız bölgelerinde tork-hız eğrisine göre hesaplanmalıdır.
Step Motor Nema 23 2.2 Nm Ürünü 741,13 TL Fiyatla %50 İndirim yapılmış halde kdv dahil olarak faturalı ve garantili şekilde Mermak CNC Otomasyon şirketimiz internet sitesi üzerinden Türkiye’nin tüm illerine kargo edilmektedir.
Ayrıca Fabrikamız Ankara Uzay Sanayi Bölgesi’nde HAB Osb bulunmakta olup ürünlerimizi İletişim Bölümünde bulunan adresimizdende alabilirsiniz. Binlerce ürün stoklarımızda mevcut olup kargolarımız entegrasyon sistemlerimiz sayesinde otomatik takip edilmekte olup en iyi şekilde paketlenmekte ve kaybolma zarar görmeye karşı kaskolanmaktadır.
Daha detaylı bilgi için firmamızı “Hakkımızda” bölümünden tanıyabilirsiniz. Aynı üründen toplu alım yapacak üretici ve satıcı firmalar ek iskonto için whatsapp üzerinden iletişe geçebilirler.
2000 TL ve üzeri siparişlerde kargo ücretsizdir. Altında anlaşmalı kargo tarifesi uygulanır.
Step Motor Nema 23 2.2 Nm stokta var mı?
Evet, Step Motor Nema 23 2.2 Nm stoktan hızlı sevke uygundur.
Kargo güvenli paketleniyor mu?
Darbe emici iç malzeme + çift oluklu kutu; gerekirse paletleme. Gönderiler sigortalı/kaskolu sevk edilir.
Fiyat güncel mi?
Bu sayfadaki Step Motor Nema 23 2.2 Nm fiyatı anlık olarak günceldir.
Stok bilgisi güncel mi?
Stoklar ERP/entegrasyon ile düzenli güncellenir; ödeme adımında nihai teyit sağlanır.
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Kargo zorunlu değildir. Ankara HAB OSB mağazamızdan randevu ile teslim alabilirsiniz.
Aynı gün kargo var mı?
Öğleden önce tamamlanan uygun siparişler çoğunlukla aynı gün kargoya verilir.
Teslimat süresi ne kadar?
Adrese ve yoğunluğa bağlı olarak genelde 1–3 iş günü.
Ödeme seçenekleri neler?
3D Secure kredi/banka kartı, havale/EFT; kurumsal müşteriye e-fatura/e-arşiv.
İade/değişim mümkün mü?
Mevzuata uygun şekilde, kullanılmamış ve eksiksiz ürünlerde iade/değişim yapılır.
Teklif/Proforma alabilir miyim?
Evet; vergi ve teslimat bilgileriyle proforma düzenlenir. WhatsApp: 0534 658 54 01
Garanti durumu nedir?
Ürün faturalı ve garantilidir; üretici/ithalatçı koşulları geçerlidir.
Fiyatlara KDV dahil mi?
Ürün sayfasında belirtilen fiyatlar +KDV olarak gösterilir.
E-fatura / e-arşiv kesiyor musunuz?
Evet. Tüm satışlar resmi fatura ile düzenlenir; e-fatura/e-arşiv desteğimiz vardır.
Toplu alım indirimi var mı?
Adet ve proje bazlı fiyatlandırma yapılır. Liste dışı iskonto için bizimle iletişime geçin.
Step Motor Nema 23 2.2 Nm benim makinemle uyumlu mu?
Kod/model bilgilerinizi paylaşın; teknik ekibimiz tork, voltaj, flanş/bağlantı ve sürücü uyumluluğunu teyit eder.
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Mümkün olan ürünlerde PDF teknik çizim, bağlantı diyagramı ve kullanım kılavuzu paylaşılır.
Kargo takip nasıl yapılır?
Paket kargoya verildiğinde SMS/e-posta ile takip numarası gönderilir; panelinizden de görebilirsiniz.
Kısmi sevkiyat yapıyor musunuz?
Stok uygunluğuna göre ürünleri bölerek hızlı teslim için kısmi sevk yapabiliriz.
Ambar / paletli gönderim mümkün mü?
Hacimli/ ağır ürünlerde paletli ve ambar gönderimi yapılır; varış deposu ve teslim şartları birlikte planlanır.
Siparişten sonra teslim adresi değişir mi?
Kargoya teslim edilmeden önce destek ekibimizle iletişime geçerseniz güncelleyebiliriz.
Hangi illere kargo ediyorsunuz?
Aşağıdaki tüm illere Step Motor Nema 23 2.2 Nm için hızlı gönderim sağlıyoruz Ortalama Kargo Ulaşma Süreleri:
Step Motor Nema 23 2.2 Nm İstanbul (1–2 gün)
Step Motor Nema 23 2.2 Nm Ankara (1 gün)
Step Motor Nema 23 2.2 Nm İzmir (1–2 gün)
Step Motor Nema 23 2.2 Nm Bursa (1–2 gün)
Step Motor Nema 23 2.2 Nm Antalya (1–2 gün)
Step Motor Nema 23 2.2 Nm Adana (1–2 gün)
Step Motor Nema 23 2.2 Nm Konya (1–2 gün)
Step Motor Nema 23 2.2 Nm Kocaeli (1–2 gün)
Step Motor Nema 23 2.2 Nm Mersin (2 gün)
Step Motor Nema 23 2.2 Nm Gaziantep (2–3 gün)
Step Motor Nema 23 2.2 Nm Şanlıurfa (2–3 gün)
Step Motor Nema 23 2.2 Nm Kayseri (1–2 gün)
Step Motor Nema 23 2.2 Nm Diyarbakır (2–3 gün)
Step Motor Nema 23 2.2 Nm Samsun (1–2 gün)
Step Motor Nema 23 2.2 Nm Sakarya (1–2 gün)
Adıyaman (2–3 gün)
Afyonkarahisar (1–2 gün)
Ağrı (3–5 gün)
Aksaray (1–2 gün)
Amasya (2 gün)
Ardahan (3–5 gün)
Artvin (3–4 gün)
Aydın (1–2 gün)
Balıkesir (1–2 gün)
Bartın (2 gün)
Batman (3–4 gün)
Bayburt (3–4 gün)
Bilecik (1–2 gün)
Bingöl (3–4 gün)
Bitlis (3–5 gün)
Bolu (1–2 gün)
Burdur (1–2 gün)
Çanakkale (1–2 gün)
Çankırı (1–2 gün)
Çorum (2 gün)
Denizli (1–2 gün)
Düzce (1–2 gün)
Edirne (1–2 gün)
Elazığ (2–3 gün)
Erzincan (2–3 gün)
Erzurum (2–4 gün)
Eskişehir (1–2 gün)
Giresun (2–3 gün)
Gümüşhane (2–3 gün)
Hakkâri (3–5 gün)
Hatay (2–3 gün)
Iğdır (3–5 gün)
Isparta (1–2 gün)
Kahramanmaraş (2–3 gün)
Karabük (1–2 gün)
Karaman (1–2 gün)
Kars (3–4 gün)
Kastamonu (2 gün)
Kilis (2–3 gün)
Kırıkkale (1–2 gün)
Kırklareli (1–2 gün)
Kırşehir (1–2 gün)
Kütahya (1–2 gün)
Malatya (2–3 gün)
Manisa (1–2 gün)
Mardin (3–4 gün)
Muğla (1–2 gün)
Muş (3–4 gün)
Nevşehir (1–2 gün)
Niğde (1–2 gün)
Ordu (2–3 gün)
Osmaniye (2–3 gün)
Rize (2–3 gün)
Siirt (3–4 gün)
Sinop (2–3 gün)
Sivas (2 gün)
Şırnak (3–5 gün)
Tekirdağ (1–2 gün)
Tokat (2–3 gün)
Trabzon (2–3 gün)
Tunceli (3–4 gün)
Uşak (1–2 gün)
Van (3–5 gün)
Yalova (1–2 gün)
Yozgat (2 gün)
Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
Step Motor Nema 23 2.2 Nm ve benzeri ürünlerde; başta Kıbrıs, Azerbaycan ve Kosova olmak üzere düzenli gönderim yaptığımız başlıca ülkeler (tahmini teslim süresi):
Türkiye (1–3 gün)
Almanya (3–6 gün)
Bosna Hersek (4–7 gün)
Bulgaristan (3–5 gün)
Çekya (4–7 gün)
Litvanya (5–8 gün)
Romanya (3–5 gün)
Rusya Federasyonu (5–10 gün)
Tunus (4–8 gün)
Yunanistan (3–5 gün)
Kıbrıs (KKTC) (3–5 gün)
Azerbaycan (3–6 gün)
Kosova (4–7 gün)
Irak (2–5 gün)
Gürcistan (2–4 gün)
Birleşik Krallık (4–7 gün)
İtalya (4–7 gün)
Fransa (4–7 gün)
İspanya (4–7 gün)
Hollanda (4–6 gün)
Polonya (4–7 gün)
Macaristan (4–7 gün)
Birleşik Arap Emirlikleri (3–6 gün)
Suudi Arabistan (4–8 gün)
ABD (5–9 gün)
Gümrük evrakları (ticari fatura, çeki listesi, menşe) tarafımızdan hazırlanır. *Not:* Süreler ekspres kargo/ambar seçeneği, gümrük işlemleri ve resmî tatillere göre ±1–3 gün değişebilir.
TR − TL
