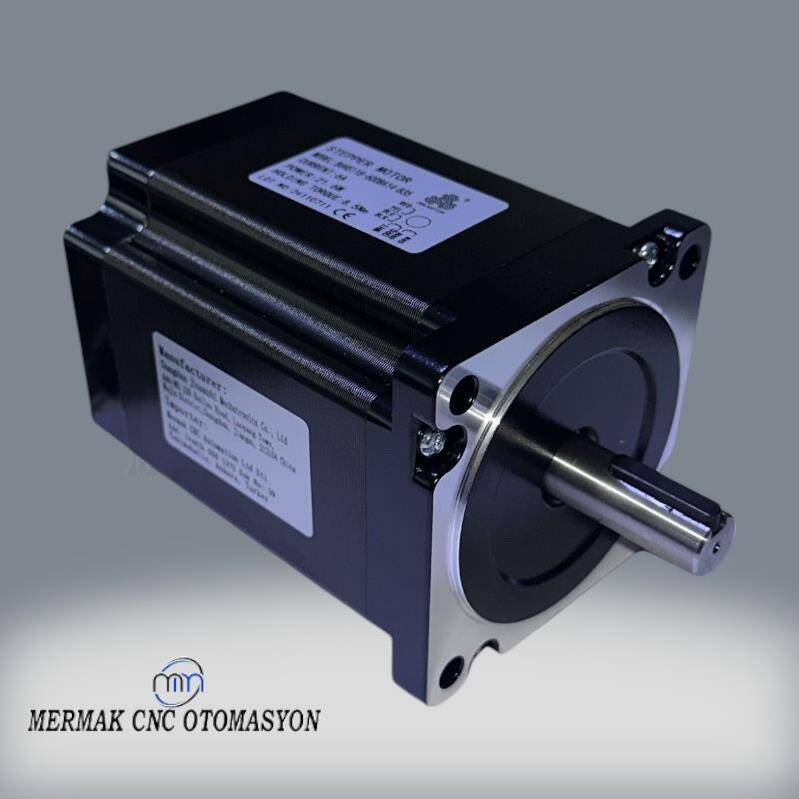

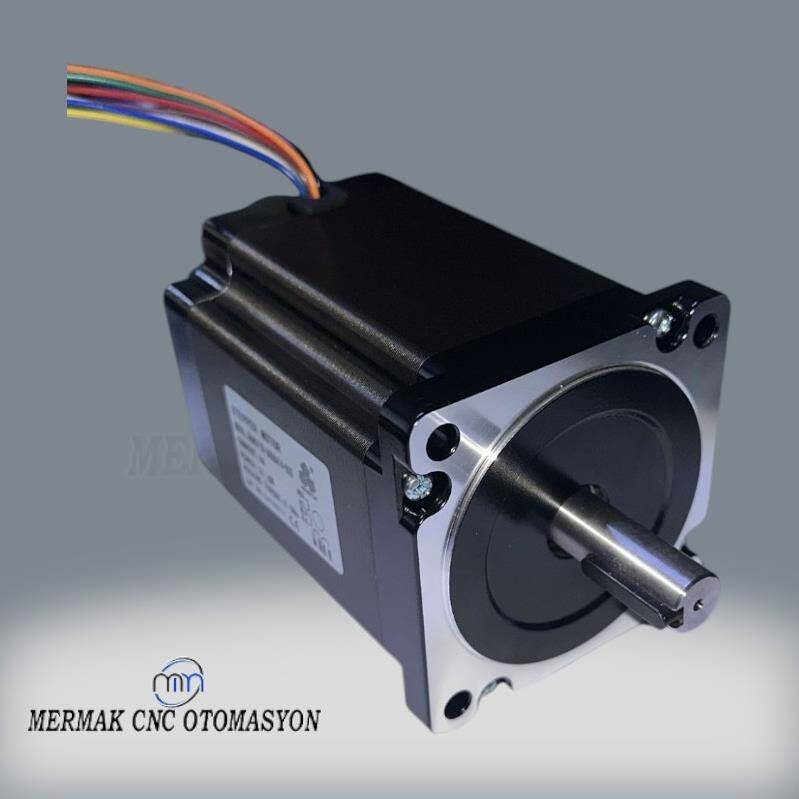

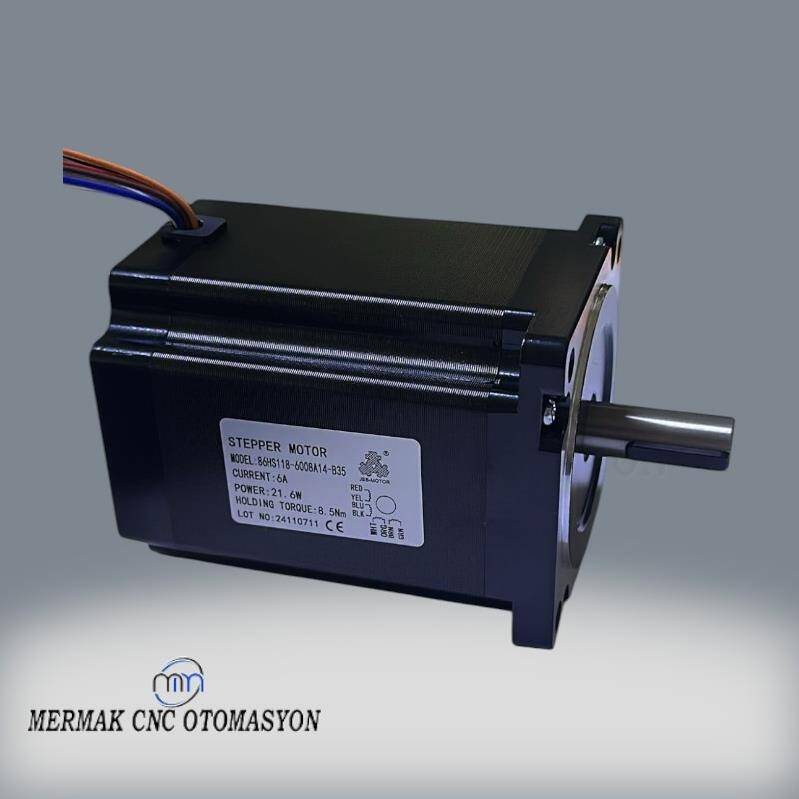

Endüstriyel otomasyon sistemlerinde hassasiyet ve güç dengesi, üretim süreçlerinin verimliliği ve kalitesi için kritik öneme sahiptir. Bu bağlamda, Mermak CNC stoklarının en iddialı ürünlerinden biri olan Nema 34 8.5 Nm (1200 oz-in) Ultra Yüksek Torklu Hibrit Step Motor, özellikle ağır yük altında "adım kaçırma" riskini ortadan kaldırmak üzere tasarlanmıştır. Standart Nema 23 motorların yaklaşık dört katı, hatta standart Nema 34 (4.5 Nm) motorların iki katı tork kapasitesiyle, bu motor dinamik ve statik yüklemelerde eşsiz bir stabilite sunar.
118mm uzunluğundaki sağlam gövdesi ve 14mm kamalı mili, motorun sadece elektriksel değil, aynı zamanda mekanik olarak da sarsılmaz bir performans sergilemesini garantiler. Özellikle Mermer/Granit CNC İşleme Merkezleri, Ağır Şase Plazma Kesim Köprüleri ve Metal İşleme Frezeleri gibi, köprü ağırlığının (Gantry Weight) 100 kg ve üzerine çıktığı projelerde bu motor, yüksek maliyetli servo motorlara güçlü ve ekonomik bir alternatif olarak konumlanır. Doğru sürücü seçimi ve besleme voltajı ile entegre edildiğinde, kapalı çevrim (Closed Loop) sistemleri aratmayacak bir hassasiyet ve güç dengesi sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu motor, mermer ve granit gibi yoğun, yüksek dirençli malzemelerin işlendiği CNC tezgahlarda, ağır köprü (gantry) ve işleme kafası ağırlıklarını milimetrik hassasiyetle hareket ettirmek için özel olarak tasarlanmıştır. Yüksek torku sayesinde, kesme, oyma ve şekillendirme operasyonlarında oluşabilecek ani ve sürekli dirençlere karşı kararlı konumlandırma sağlar, bu da yüzey kalitesini artırır ve işleme hatalarını minimize eder.
Özellikle 100 kg ve üzeri köprü ağırlığına sahip büyük ölçekli plazma ve lazer kesim makinelerinde, Nema 34 8.5 Nm motorlar, hızlı ve dinamik hareket kabiliyeti sunarken, yüksek ivmelenmelerde dahi titreşimi minimize ederek kesim kalitesini optimize eder. 14mm kamalı mil yapısı, yüksek hız ve ivmelenmelerde dahi mekanik bağlantının güvenilirliğini garantileyerek, hassas kesim hatlarının elde edilmesini sağlar.
Metal levha işleme, kalın ahşap veya kompozit malzeme router uygulamalarında, takımın malzemeye nüfuz etmesi sırasında oluşan direnç, motor üzerinde önemli bir yük oluşturur. Bu yüksek torklu step motor, zorlu kesim koşullarında bile adım kaçırma riskini ortadan kaldırarak, işleme hassasiyetini ve takım ömrünü uzatır. Yüksek tekrarlanabilirlik, seri üretimde kalite standartlarının korunmasına yardımcı olur.
8.5 Nm'lik etkileyici tutma torku, motorun yüksek ve dinamik yükler altında dahi kararlı bir şekilde çalışmasını sağlar. Bu sayede, sistemin genel verimliliği artar, enerji kayıpları minimize edilir ve üretim süreçlerinde kesintisiz performans elde edilir. Hassas 1.8 derecelik adım açısı, tekrar edilebilir konumlandırma doğruluğunu garantileyerek atık oranını düşürür.
Ağır hizmet tipi (Heavy Duty) tasarımı, 118mm uzunluğundaki sağlam gövdesi ve 14mm kamalı mil yapısı, motorun aşırı yük, titreşim ve zorlu endüstriyel ortamlardaki yıpranma koşullarına karşı dayanıklılığını artırır. Kaliteli yalıtım malzemeleri ve optimize edilmiş termal yönetim, uzun süreli ve yoğun kullanımlarda dahi güvenilir bir operasyonel ömür sunar, bakım maliyetlerini düşürür.
Endüstriyel standart olan Nema 34 flanş boyutları sayesinde mevcut sistemlere sorunsuz bir şekilde entegre edilebilir. 8 kablolu yapısı, unipolar, bipolar seri veya bipolar paralel bağlantı seçenekleri sunarak sürücü uyumluluğu ve performans ayarları konusunda mühendislere esneklik tanır. Bu, farklı kontrol stratejilerine kolay adaptasyon ve hızlı devreye alma imkanı sağlar.
| Ayar Yöntemi | Ne Yapılır? | Sonuç |
|---|---|---|
| Pulse frekansı artırılır | STEP sinyali daha hızlı gönderilir | Motor daha hızlı döner |
| Mikrostep artırılır | DIP switch ile mikrostep oranı yükseltilir | Motor daha hassas, daha yavaş döner |
| Potansiyometre kullanılır | Pulse jeneratör kartında pot çevrilir | Hız manuel ayarlanır |
| CNC yazılımı | Feedrate/jog speed değiştirilir | Hız yazılımla ayarlanır |
Bu motor yüksek endüktans değerine sahip olduğu için, en az 70V DC veya 50V AC - 80V AC aralığında bir besleme voltajı kullanmanız şarttır. 24V gibi düşük voltajlar motorun torkunun %70'ini kaybetmesine, çok yavaş dönmesine ve yük altında hemen bayılmasına neden olur. Yüksek voltaj, motorun yüksek hızlarda bile tam torkunu korumasını sağlar.
Bu motor için kesinlikle AC Girişli Sürücüler (DMA860H veya MA860H gibi) öneriyoruz. TB6600 gibi küçük sürücüler, 8.5 Nm motorun gerektirdiği akımı (paralel bağlantıda 6.0A - 7.0A) karşılayamaz. Bu tür sürücüler motoru "vınlatır" ancak doğru şekilde döndüremez ve performanstan büyük kayıp yaşarsınız.
CNC Router'ınızın X ve Y eksenleri gibi yüksek hız ve performans gerektiren yerler için Paralel Bağlantı önerilir. Bu bağlantı endüktansı düşürür ve motorun yüksek devirlere daha rahat çıkmasını sağlar. Sürücü akım ayarını yüksek tutmalısınız (Örn: 5.6A - 6.0A Peak). Z ekseni, Plazma torçu veya yavaş otomasyon sistemleri için ise Seri Bağlantı düşünebilirsiniz. Seri bağlantı düşük hızlarda çok güçlüdür ancak devir arttıkça tork çabuk düşer ve motor ile sürücü daha az ısınır.
Bu motor, köprü ağırlığının (Gantry Weight) 100 kg ve üzerine çıktığı Mermer/Granit CNC İşleme Merkezleri, Ağır Şase Plazma Kesim Köprüleri ve Metal İşleme Frezeleri gibi ağır hizmet projeleri için tasarlanmıştır. Eğer projeniz yüksek tork ve sarsılmaz mekanik stabilite gerektiriyorsa, bu motor tam size göre.
Step motorlar çalışma sırasında bir miktar ısınma gösterir, ancak aşırı ısınma genellikle yanlış sürücü seçimi, yetersiz besleme voltajı veya yanlış akım ayarından kaynaklanır. Özellikle 24V gibi düşük voltajlarla veya TB6600 gibi yetersiz sürücülerle kullanıldığında motor zorlanır ve çok ısınır. Doğru AC girişli sürücü ve yüksek voltaj (min. 70V DC) ile bu sorun büyük ölçüde ortadan kalkar.
Kesinlikle! Nema 34 8.5 Nm, "Adım Kaçırma" korkusunu tarihe gömen Mermak CNC'nin en güçlü step motorlarından biridir. Yüksek tutma torku (8.5 Nm) sayesinde ağır yükler altında bile pozisyonunu korur ve hassasiyetini sürdürür. Doğru sürücü ve voltaj ile kullanıldığında adım kaçırma sorununu büyük ölçüde ortadan kaldıracaktır.
Bu motor, standart Nema 23 motorların yaklaşık 4 katı, standart Nema 34 (4.5 Nm) motorların ise 2 katı torka sahiptir. 8.5 Nm (1200 oz-in) gerçek tork değeri ile, piyasadaki birçok muadilinden çok daha güçlüdür ve en zorlu uygulamalarda bile üstün performans sunar.
14mm kamalı (keyway) mil, motorun sadece güçlü değil, aynı zamanda mekanik olarak da sarsılmaz olmasını sağlar. Kamalı mil, kasnak veya kaplinin mil üzerinde kaymasını önleyerek tork aktarımının güvenilirliğini ve hassasiyetini artırır. Özellikle ağır yükler altında veya ani yön değişimlerinde milin dönme hareketini sisteme tam olarak iletmesi kritik öneme sahiptir.
Evet, kesinlikle olabilir. Eğer servo motorların yüksek maliyeti bütçenizi aşıyorsa, bu 8.5 Nm step motoru "Closed Loop" (Kapalı Çevrim) sürücülerle veya kaliteli dijital sürücülerle desteklediğinizde, servo sistemleri aratmayacak bir güç stabilitesi ve pozisyonlama hassasiyeti sunar. Bu kombinasyon, maliyet etkin ve yüksek performanslı bir çözüm sağlar.
Paralel bağlantı için sürücünüzün akım ayarını motorun faz akımına göre ayarlamanız gerekir. Bu motor için paralel bağlantıda faz akımı ~6.0A - 7.0A'dir. Sürücü ayarını bu aralıkta, genellikle 5.6A - 6.0A (Peak) gibi yüksek bir değere ayarlayarak motorunuzdan maksimum performansı alabilirsiniz.
Bu motor bir "Heavy Duty" bileşenidir ve doğru kurulum, uygun sürücü ve besleme voltajı ile uzun yıllar sorunsuz çalışacak şekilde tasarlanmıştır. Genellikle step motorlar fırçasız yapıda oldukları için minimal bakım gerektirirler. Önemli olan, çalışma ortamının temiz ve tozsuz olması, sürücünün ve motorun aşırı ısınmasının önüne geçilmesidir. Rulman ömrü, çalışma koşullarına ve yüklemeye bağlı olarak değişmekle birlikte, endüstriyel standartlarda uzun ömürlüdür.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Motorlarımız, üretim hatalarına karşı standart garanti koşulları altındadır. Herhangi bir teknik sorun yaşamanız durumunda, uzman teknik ekibimizle iletişime geçebilirsiniz. Uzaktan veya gerekli durumlarda yerinde teknik destek sağlayarak sorunlarınızı en hızlı şekilde çözüme kavuşturmayı hedefliyoruz. Garanti kapsamı ve detayları için lütfen satış sonrası destek birimimizle iletişime geçin.
Evet, kablo renkleri üretici serilerine göre farklılık gösterebilir. Ürün sayfasında paylaşılan bağlantı şeması (Mavi+Kırmızı, Siyah+Sarı vb.) Mermak CNC stoklarındaki güncel ürünler için geçerlidir. Eğer farklı bir üreticiden veya partiden bir motor kullanıyorsanız, motorunuzun kutusunda veya teknik dokümantasyonunda bulunan şemayı esas almanız en doğrusudur. Emin olamadığınız durumlarda bir multimetre ile sargı uçlarını tespit ederek doğru fazları belirleyebilirsiniz.
Yüksek endüktans, motorun sargılarının elektrikle dolmasının daha uzun zaman aldığı anlamına gelir. Bu durum, motor hızlandıkça sargıların yeterince hızlı dolamamasına ve torkun düşmesine neden olabilir. Bu etkiyi aşmanın tek yolu yüksek besleme voltajı kullanmaktır. Yüksek voltaj, akımın sargılardan daha hızlı akmasını sağlayarak yüksek hızlarda bile motorun torkunu korumasına yardımcı olur.
