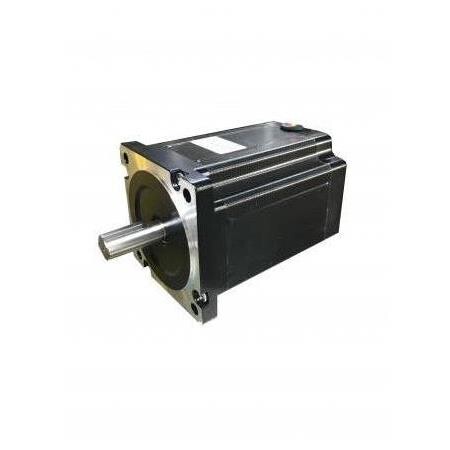

Step Motor Sürücüsü Nedir? Ayarları Nasıl Yapılır?

"Step Motor Sürücüleri: Ne Olduklarını Anlama ve Çeşitleri"

Step motor sürücüsü, hassas hareket kontrolünün hayati öneme sahip olduğu bir dizi uygulamada sıkça kullanılan bir teknolojidir. Endüstriyel otomasyondan tıbbi aletlere ve hatta astronominin derinliklerine kadar, Step motor sürücülerinin rolü, teknoloji dünyasında önemli ve geniş kapsamlıdır.

Peki, Step motor sürücüsü nedir? Step motor sürücüsü, Step motorlarına güç sağlayan ve onları kontrol eden bir cihazdır. Bu cihaz, motorun belirli "Steplarla" döndürülmesini ve bu sayede istenilen pozisyonda durmasını sağlar. Bu özellik, Step motorlarını ve sürücülerini, hassas pozisyonlama gerektiren birçok uygulamada vazgeçilmez kılar.

Step motor sürücülerinin çeşitli türleri bulunmaktadır. En yaygın olanları mikro Steplı sürücüler, tam Step sürücüler ve yarı Step sürücülerdir.

Tam Step sürücüler, motorun tam Steplarla dönmesini sağlar, bu da daha büyük ve daha güçlü hareketler için idealdir. Yarı Step sürücüler, daha hassas kontrol için motorun yarı Steplarla dönmesini sağlar. Mikro Steplı sürücüler, Step motorunun çok küçük "mikro Steplarla" döndürülmesini sağlar, bu da daha hassas hareket ve daha pürüzsüz bir işlem sağlar.

Step motor sürücüleri, robotikten tıbbi cihazlara kadar bir dizi alanda kullanılır. Örneğin, bir CNC makinesi, Step motor sürücülerini karmaşık ve hassas parçaların üretimi için kullanabilir. Bir tıbbi cihaz, Step motor sürücülerini, belirli bir hastanın ihtiyaçlarına uygun özel tedavileri sağlamak için kullanabilir.

Sonuç olarak, Step motor sürücüleri, hassas hareket kontrolünün önemli olduğu bir dizi uygulamada hayati bir role sahiptir. Bu sürücülerin çeşitli türleri, çeşitli uygulamalara ve gereksinimlere uyacak şekilde farklılık gösterir, bu da onları son derece esnek ve uyumlu bir teknoloji yapar. Bu yüzden, Step motor sürücülerinin ne olduğunu anlamak ve çeşitlerini tanımak, teknoloji dünyasında bilgili ve güncel kalmak için önemlidir.

8 kablolu Step motorları, en esnek bağlantı seçeneklerini sunan Step motor türlerinden biridir. Bu motorları dört farklı konfigürasyonda bağlayabilirsiniz: Unipolar, Bipolar Seri, Bipolar Paralel ve Yarı-Bipolar.

Unipolar: Bu konfigürasyonda, motorun her bobini iki kısımda bağlanır ve her bir kısım için bir merkez dokunaç (center tap) bulunur. Bu merkez dokunaçları genellikle birlikte bağlanır ve sürücünün toprak (ground) hattına bağlanır. Diğer dört kablo sürücünün çıkış terminallerine bağlanır.
Bipolar Seri: Bu konfigürasyonda, her bobin seri olarak bağlanır, böylece daha yüksek endüktans ve daha yüksek tork elde edilir. Bobinlerin merkez dokunaçları birbirine bağlanır ve diğer dört kablo sürücünün çıkış terminallerine bağlanır.
Bipolar Paralel: Bu konfigürasyonda, her bobin paralel olarak bağlanır, böylece daha yüksek akım ve daha hızlı tepki süreleri elde edilir. Her bobinin iki ucu birleştirilir ve diğer dört kablo sürücünün çıkış terminallerine bağlanır.
Yarı-Bipolar: Bu konfigürasyonda, bobinlerin her biri ikiye ayrılır ve her biri ayrı ayrı kontrol edilir. Bu, daha yüksek hız ve tork elde etmek için motoru daha büyük bir güç kaynağına bağlamayı mümkün kılar. Bu konfigürasyon, 8 kablolu bir motoru dört bobinli bir motor gibi kullanmanıza izin verir.

Bağlantı yaparken, hangi kabloların birlikte bağlanması gerektiğini belirlemek için motorunuzun teknik belgesine başvurmanız önemlidir. Ayrıca, hangi konfigürasyonun sizin uygulamanız için en uygun olduğunu belirlemek için de bu belgelere başvurmalısınız. Her konfigürasyonun kendine özgü avantajları ve dezavantajları olduğunu unutmayın.

Step motor sürücü seçimi nasıl yapılır

Bir step motor sürücüsü seçerken dikkate almanız gereken bazı faktörler vardır. İşte step motor sürücüsü seçimi için dikkate almanız gereken ana noktalar:

Adım Motor Özellikleri: İlk olarak, kullanmayı planladığınız adım motorunun teknik özelliklerini dikkate almalısınız. Bu özellikler arasında adım açısı, faz sayısı, akım gereksinimi ve tork kapasitesi gibi faktörler yer alır. Adım motorunun özelliklerine uygun bir sürücü seçmek önemlidir.
Akım ve Gerilim Uyumu: Step motor sürücüsü, adım motorunun gereksinim duyduğu akım ve gerilim değerlerini karşılamalıdır. Sürücü, motorun doğru şekilde çalışması için uygun akım ve gerilimi sağlamalıdır. Bu nedenle, adım motorunun akım ve gerilim gereksinimlerini belirleyin ve uyumlu bir sürücü seçin.
Hareket Kontrol Gereksinimleri: Hareket kontrol gereksinimleriniz de sürücü seçimini etkiler. Bu gereksinimler arasında hız, hız kontrolü, hızlanma/deceleration oranı, konumlama hassasiyeti ve step/direction sinyali veya diğer kontrol sinyalleri gibi faktörler bulunur. İhtiyaçlarınıza en uygun sürücüyü seçmek için bu gereksinimleri belirlemelisiniz.
Korumalar ve Güvenlik: Sürücünün güvenlik özelliklerine de dikkat etmelisiniz. Aşırı akım, aşırı gerilim, aşırı ısınma ve kısa devre korumaları gibi koruma özellikleri sürücünün ve adım motorunun güvenliğini sağlar. Bu özellikler, aşırı yüklenmelere veya hatalara karşı koruma sağlar ve sistem performansını artırır.
Arayüz ve Kontrol Seçenekleri: Sürücünün sağladığı arayüz ve kontrol seçenekleri de önemlidir. Sürücünün kullanımı kolay bir arayüze sahip olması ve uygun kontrol seçenekleri sunması, entegrasyonu ve kullanımı kolaylaştırır. Bu nedenle, sürücünün sahip olduğu arayüz ve kontrol özelliklerini değerlendirmek önemlidir.
Uyumluluk ve Entegrasyon: Sürücünün, kullanmayı planladığınız diğer bileşenlerle uyumlu olması ve kolayca entegre edilebilmesi önemlidir. Özellikle mikrokontrolörler, PLC'ler veya diğer kontrol sistemleriyle entegrasyonu düşünmelisiniz. Sürücünün, kullanacağınız kontrol sistemleriyle uyumlu bir protokol veya arabirim sunması gerekebilir.

Son olarak, kalite ve güvenilirlik gibi faktörleri de göz önünde bulundurmalısınız. Güvenilir bir markadan sürücü seçmek ve ürünün garantisi ve destek hizmetleri gibi faktörleri değerlendirmek, uzun vadeli kullanım için önemlidir.

Bu faktörleri dikkate alarak, ihtiyaçlarınıza ve sistem gereksinimlerinize en uygun step motor sürücüsünü seçebilirsiniz.

Step Motor Sürücü Mikro Adım Kontrolü Nedir

Mikro adım kontrolü, bir step motor sürücüsünün adım motorunu daha küçük adımlarla döndürme yeteneğidir. Adım motorları tipik olarak adım adım döner, her adımda belirli bir açıya hareket eder. Ancak, mikro adım kontrolü ile adım motoru daha küçük adımlarla döndürerek daha pürüzsüz ve hassas bir hareket elde edilebilir.

Mikro adım kontrolü, adım motorunun bir adımı bölerek daha küçük adımlar oluşturur. Örneğin, bir adım motorunun bir tam adımı 1.8 derece olabilir. Mikro adım kontrolü kullanıldığında, adım motoru bu 1.8 derecelik adımı daha küçük adımlara böler, örneğin 0.9 derece, 0.45 derece veya daha küçük adımlar oluşturabilir.

Bu mikro adımlar, adım motorunun daha pürüzsüz bir şekilde hareket etmesini sağlar ve titreşimi azaltır. Sonuç olarak, daha hassas konumlandırma ve daha yüksek çözünürlük elde edilebilir. Ayrıca, mikro adım kontrolü daha sessiz bir işlem sağlayarak gürültü seviyelerini düşürebilir.

Mikro adım kontrolü genellikle step motor sürücülerindeki özel devreler veya algoritmalar tarafından sağlanır. Sürücü, motorun adımlarını bölerek ve her adımda bobinlere farklı akım vererek mikro adımları oluşturur.

Mikro adım kontrolü, hassas pozisyonlama gerektiren uygulamalarda yaygın olarak kullanılır. Örneğin, CNC makineleri, 3D yazıcılar, robotik sistemler ve otomasyon uygulamaları gibi alanlarda mikro adım kontrolü büyük öneme sahiptir.

Sonuç olarak, mikro adım kontrolü, step motor sürücülerinin adım motorlarını daha küçük adımlarla döndürme yeteneğini sağlayan bir özelliktir. Bu özellik, daha pürüzsüz ve hassas bir hareket elde etmek için kullanılır ve hassas konumlandırma gerektiren birçok uygulama için önemlidir.

Step Motor Sürücü Dijatal ve Analog Farkı Nedir

Step motor sürücülerinin dijital ve analog sürücüler olarak iki farklı türü vardır. İşte dijital ve analog step motor sürücülerinin farkları:

Kontrol Sinyali: Dijital sürücüler, tipik olarak dijital sinyallerle kontrol edilir. Genellikle step (adım) ve direction (yön) sinyallerini kullanırlar. Adım sinyali, motorun bir adım ilerlemesini veya geri dönmesini sağlar. Yön sinyali ise motorun hareket yönünü belirler. Analog sürücüler ise genellikle analog bir gerilim veya akım sinyali ile kontrol edilir. Bu sinyal, motorun hızını veya pozisyonunu belirlemek için kullanılır.
Hassasiyet: Dijital sürücüler, genellikle daha yüksek hassasiyet sağlar. Adım motorunun hareketi dijital olarak kontrol edildiği için, daha kesin ve hassas konumlandırma yapılabilir. Analog sürücülerde ise kontrol sinyali analog olduğu için hassasiyet daha düşük olabilir.
Kontrol Esnekliği: Dijital sürücüler, dijital sinyallerin kolayca üretilebileceği mikrodenetleyiciler veya PLC'ler gibi dijital kontrol sistemleriyle entegre edilebilir. Bu, daha fazla kontrol esnekliği ve programlanabilirlik sağlar. Analog sürücüler ise analog kontrol sinyallerini kullandığından, daha sınırlı kontrol seçenekleri sunabilir.
Hız ve Hareket Kontrolü: Dijital sürücüler, adım motorunun hızını ve hareketini daha doğrudan kontrol etme yeteneğine sahiptir. Adımları belirli bir hızda veya belirli bir hız değişim oranında gerçekleştirebilirler. Analog sürücülerde ise hız ve hareket kontrolü, analog sinyalin değişim oranına bağlı olarak gerçekleşir.
Kullanım Kolaylığı: Dijital sürücüler genellikle daha kolay kurulum ve kullanım sunar. Dijital sinyallerin daha kolay üretilebildiği kontrol sistemleri ile entegrasyonu daha basittir. Analog sürücülerde ise analog sinyal üretimi ve uygun hassasiyet sağlama daha karmaşık olabilir.

Her iki sürücü türü de farklı uygulama gereksinimlerine uygun olarak tercih edilebilir. Dijital sürücüler genellikle daha hassas ve programlanabilir hareket kontrolü gerektiren uygulamalarda kullanılırken, analog sürücüler daha basit hareket kontrolü gerektiren uygulamalarda tercih edilebilir.

Step Motor Sürücü Ac ve Dc Farkı Nedir Avantajları ve Dezavantajları Nelerdir ?

Step motor sürücülerinin AC (alternating current - değişken akım) ve DC (direct current - doğru akım) versiyonları bulunur. İşte AC ve DC step motor sürücülerinin farkları ve avantajları/dezavantajları:

AC Step Motor Sürücüsü:

Çalışma Prensibi: AC step motor sürücüleri, adım motorunu döndürmek için değişken akım kullanır. Bu sürücüler, çoğunlukla endüstriyel uygulamalarda kullanılır ve daha yüksek güç gereksinimlerini karşılamak için tasarlanmıştır.
Avantajları:
1. Yüksek Güç Kapasitesi: AC sürücüler, daha yüksek güç gereksinimlerine sahip büyük adım motorlarının kontrolünde etkilidir.
2. Yüksek Hızlarda Performans: AC sürücüler, yüksek hızlarda daha iyi performans sunabilir.
3. Daha Yüksek Verimlilik: AC sürücüler, genellikle daha yüksek verimlilik sağlar.
Dezavantajları:
1. Kontrol Zorlukları: AC sürücüler, DC sürücülere göre kontrolü biraz daha karmaşık hale getirebilir.
2. Pahalı: AC sürücüler genellikle DC sürücülere kıyasla daha pahalı olabilir.
3. Daha Karmaşık Kurulum: AC sürücüler, DC sürücülere kıyasla daha karmaşık bir kurulum gerektirebilir.

DC Step Motor Sürücüsü:

Çalışma Prensibi: DC step motor sürücüleri, adım motorunu döndürmek için doğru akım kullanır. Bu sürücüler, küçük ve orta boyutlu adım motorları için yaygın olarak kullanılır.
Avantajları:
1. Basit Kontrol: DC sürücüler, kontrol ve kurulum açısından daha basittir.
2. Daha Uygun Maliyet: DC sürücüler genellikle daha uygun fiyatlıdır.
3. Kolay Entegrasyon: DC sürücüler, genellikle daha kolay bir şekilde kontrol sistemleriyle entegre edilebilir.
Dezavantajları:
1. Düşük Güç Kapasitesi: DC sürücüler, daha küçük adım motorları için daha uygundur ve büyük güç gerektiren uygulamalar için sınırlıdır.
2. Sınırlı Hız Aralığı: DC sürücüler, AC sürücülere kıyasla daha düşük hızlarda daha iyi performans gösterir.

Hangi tip sürücünün tercih edileceği, uygulama gereksinimlerine bağlıdır. Büyük güç gerektiren endüstriyel uygulamalar için AC sürücüler tercih edilirken, küçük ve orta boyutlu uygulamalar için DC sürücüler daha yaygındır. Ayrıca, kontrol gereksinimleri, maliyet ve entegrasyon kolaylığı gibi faktörler de seçimde rol oynar.

Step Motor Sürücü Pulse Nedir ?

Step motor sürücülerinde "pulse" veya "adım" (step) sinyali, adım motorunu belirli bir adım ilerletmek veya geriye doğru adım attırmak için kullanılan kontrol sinyalidir. Bu sinyal, adım motorunun hareketini kontrol etmek ve belirli bir konumda durdurmak için kullanılır.

Pulse sinyali, genellikle dijital bir sinyaldir ve sürücüye belirli bir frekansta gönderilir. Her pulse sinyali, adım motorunun bir adım ilerlemesini veya geriye doğru adım atmasını sağlar. Adım motorunun adım açısı (örneğin, 1.8 derece) ve pulse sinyalinin frekansı kullanılarak, motorun hareket hızı ve adımları belirlenir.

Adım motor sürücüsü, her pulse sinyali aldığında, motorun bobinlerine uygun şekilde akım uygular. Bu akım uygulaması, motorun adım adım hareket etmesini sağlar. Her pulse sinyali ile, motor bir adım ilerler veya geriye doğru adım atar.

Pulse sinyali, adım motorunun hareketini kontrol etmek için temel kontrol sinyalidir. Sürücüye gönderilen pulse sinyalleri, motorun dönüş hızını, hareket yönünü ve adımlarını belirler. Kontrol sistemi veya mikrodenetleyici tarafından üretilen pulse sinyali, sürücüye gönderilir ve adım motorunu istenen şekilde hareket ettirir.

Bu nedenle, pulse sinyali, adım motor sürücüsünün temel kontrol mekanizmasıdır ve motorun adım adım hareket etmesini sağlar. Pulse sinyali frekansı, hız ve adım sayısını belirlerken, pulse sinyalinin düzenlenmesi veya durdurulması, motorun konumunu kontrol etmek için kullanılır.

Step Motor Sürücü Pulse Üretmek İçin Hangi Kartlar Kullanılabilir.

Step motor sürücüsüne pulse sinyali üretmek için birkaç farklı kart veya cihaz kullanabilirsiniz. İşte yaygın olarak kullanılan bazı kartlar ve cihazlar:

Mikrodenetleyici Kartları: Mikrodenetleyici kartları, programlanabilir bir mikrodenetleyiciye sahip kartlardır ve genellikle pulse sinyalleri üretmek için kullanılır. Örneğin, Arduino veya Raspberry Pi gibi popüler mikrodenetleyici kartları, adım motorlarını kontrol etmek ve pulse sinyallerini üretmek için kullanılabilir.
Step Motor Kontrol Kartları: Özel step motor kontrol kartları, adım motorlarını kontrol etmek ve pulse sinyallerini üretmek için optimize edilmiş kartlardır. Bu kartlar genellikle adım ve yön sinyallerini üretebilir ve bazı modeller daha gelişmiş kontrol seçenekleri sunabilir.
PLC (Programlanabilir Mantık Denetleyici) Kartları: PLC'ler, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan kontrol cihazlarıdır. PLC kartları, adım motorları için pulse sinyallerini üretmek için kullanılabilir. PLC'ler genellikle daha karmaşık kontrol ve otomasyon senaryolarında tercih edilir.
Pulse Jeneratörleri: Pulse jeneratörleri, belirli bir frekansta ve genlikte pulse sinyalleri üreten özel cihazlardır. Bu jeneratörler, adım motorlarına doğrudan pulse sinyalleri sağlayabilir. Pulse jeneratörleri, kontrol sistemlerine bağlı olmadan bağımsız olarak pulse sinyalleri üretmek için kullanılabilir.

Bu kartlar ve cihazlar, pulse sinyalleri üretmek için yaygın olarak kullanılan seçeneklerdir. Hangi kart veya cihazın en uygun olduğunu belirlemek için, uygulama gereksinimlerinizi, kontrol yeteneklerinizi ve bütçenizi dikkate almanız önemlidir. Ayrıca, kullanmayı planladığınız adım motor sürücüsünün desteklediği kontrol sinyali türünü (örneğin, step/dir veya analog) göz önünde bulundurmanız gerekebilir.

Mikrodenetleyici Kartları İle Step Motor Sürücüsü

Mikrodenetleyici kartları, step motor sürücüleriyle entegre bir şekilde çalışabilir ve adım motorlarını kontrol etmek için pulse sinyalleri üretebilir. İşte mikrodenetleyici kartları ile step motor sürücüsü arasındaki ilişkiyi sağlayan genel bir yöntem:

Mikrodenetleyici Kartını Seçme: Öncelikle, projenizin gereksinimlerine uygun bir mikrodenetleyici kartı seçmelisiniz. Arduino veya Raspberry Pi gibi popüler mikrodenetleyici kartları, geniş bir topluluk ve kaynak desteği sunar. Ayrıca, projenizin işlemci gücü, giriş/çıkış portları ve diğer özellikleri göz önünde bulundurarak bir kart seçmelisiniz.
Step Motor Sürücüsünü Seçme: Mikrodenetleyici kartınıza uygun bir step motor sürücüsü seçmelisiniz. Sürücünün, mikrodenetleyici kartınızın çıkış voltajları ve kontrol sinyalleriyle uyumlu olması önemlidir. Ayrıca, kullanmayı planladığınız adım motorunun gereksinimlerini karşılamak için sürücünün güç ve kontrol yeteneklerini dikkate almalısınız.
Kabloları Bağlama: Mikrodenetleyici kartı ve step motor sürücüsü arasında bağlantılar kurmanız gerekmektedir. Pulse (adım) sinyali genellikle bir dijital çıkış pini üzerinden üretilir ve sürücünün pulse girişine bağlanır. Yön sinyali de genellikle bir diğer dijital çıkış pini üzerinden üretilir ve sürücünün yön girişine bağlanır. Ayrıca, güç kaynağı ve toprak (ground) bağlantılarını da doğru şekilde sağlamalısınız.
Kodlama ve Programlama: Seçtiğiniz mikrodenetleyici kartı programlamak için uygun bir yazılım geliştirme ortamı kullanarak kodlamaya başlamanız gerekmektedir. Pulse ve yön sinyallerini üretecek program kodunu oluşturmalısınız. Mikrodenetleyici kartının dijital çıkış pinlerini kullanarak sinyalleri üretebilir ve step motor sürücüsünü kontrol edebilirsiniz. Pulse sinyali frekansını ve yön sinyalini ayarlamak için kodunuzu uygun şekilde yapılandırmanız gerekmektedir.
Test ve Entegrasyon: Kodlamayı tamamladıktan sonra, sistemi test etmek ve step motorunun doğru şekilde hareket ettiğini doğrulamak için bir test aşamasına geçmelisiniz. Pulse ve yön sinyallerini kontrol etmek, adım motorunun istenen şekilde dönmesini

Step Motor Kontrol Kartları İle Step Motor Sürücüsü

Step motor kontrol kartları, step motor sürücüleriyle entegre bir şekilde çalışır ve step motorların kontrol edilmesi için gerekli sinyalleri üretir. Bu kartlar, adım motorlarının doğru adım sayısı, hızı ve yönü gibi parametrelerini kontrol etmek için kullanılır. İşte step motor kontrol kartları ile step motor sürücüsü arasındaki ilişkiyi sağlayan genel bir yöntem:

Step Motor Kontrol Kartını Seçme: İlk adım olarak, projenizin gereksinimlerine uygun bir step motor kontrol kartı seçmelisiniz. Bu kartlar genellikle step motorlarını kontrol etmek için optimize edilmiş çözümler sunar. Özellikle adım sayısı, hız kontrolü, konumlandırma hassasiyeti ve kontrol seçenekleri gibi faktörleri dikkate alarak bir kart seçmelisiniz.
Step Motor Sürücüsünü Seçme: Step motor kontrol kartınıza uygun bir step motor sürücüsü seçmelisiniz. Sürücünün, kontrol kartının çıkış voltajları ve kontrol sinyalleriyle uyumlu olması önemlidir. Ayrıca, kullanmayı planladığınız adım motorunun gereksinimlerini karşılamak için sürücünün güç ve kontrol yeteneklerini dikkate almalısınız.
Kabloları Bağlama: Step motor kontrol kartı ve step motor sürücüsü arasında bağlantılar yapmanız gerekmektedir. Kontrol kartı genellikle sürücüyle haberleşmek için step (adım) ve direction (yön) sinyallerini kullanır. Bu sinyaller, kontrol kartının çıkış pimlerinden sürücünün giriş pimlerine bağlanır. Ayrıca, güç kaynağı ve toprak (ground) bağlantılarını da doğru şekilde sağlamalısınız.
Kodlama ve Programlama: Kontrol kartını programlamak için uygun bir yazılım geliştirme ortamı kullanarak kodlama yapmanız gerekmektedir. Adım sayısı, hız, yön ve diğer kontrol parametrelerini belirleyen program kodunu oluşturmalısınız. Kontrol kartının çıkış pimlerini kullanarak sinyalleri üretebilir ve step motor sürücüsünü kontrol edebilirsiniz. Gerekli sinyallerin frekansını, genliğini ve işaretlemesini ayarlamak için kodunuzu uygun şekilde yapılandırmanız gerekmektedir.
Test ve Entegrasyon: Kodlamayı tamamladıktan sonra, sistemi test etmek ve step motorunun doğru şekilde hareket ettiğini doğrulamak için bir test aşamasına geçmelisiniz. Kontrol kartından üretilen adım ve yön sinyallerini kontrol etmek, adım motorunun istenen şekilde hareket etmesini ve doğru adım sayısını gerçekleştirmesini sağlar. Ayrıca, hız ve konumlandırma hassasiyetini test etmek de önemlidir.

Bu adımları izleyerek, step motor kontrol kartı ve step motor sürücüsü arasındaki bağlantıyı kurabilir ve adım motorunun doğru şekilde kontrol edilmesini sağlayabilirsiniz.

PLC (Programlanabilir Mantık Denetleyici) Kartları İle Step Motor Sürücüsü

PLC (Programlanabilir Mantık Denetleyici) kartları, step motor sürücülerinin kontrol edilmesi için yaygın olarak kullanılan bir seçenektir. PLC'ler, endüstriyel otomasyon sistemlerinde kullanılan güçlü kontrol cihazlarıdır ve step motorlarının kontrolü için gerekli sinyalleri üretebilirler. İşte PLC kartları ile step motor sürücüsü arasındaki ilişkiyi sağlayan genel bir yöntem:

PLC Kartını Seçme: İlk adım olarak, projenizin gereksinimlerine uygun bir PLC kartı seçmelisiniz. PLC kartları, genellikle endüstriyel ortamlar için güvenilir ve dayanıklıdır. İşlemci gücü, giriş/çıkış portları ve diğer özellikler göz önünde bulundurularak bir kart seçilmelidir. Ayrıca, step motor sürücüsünü kontrol etmek için gerekli sinyal çıkışlarını sağlayabilen bir PLC kartı seçmelisiniz.
Step Motor Sürücüsünü Seçme: PLC kartınıza uygun bir step motor sürücüsü seçmelisiniz. Sürücünün, PLC kartının çıkış voltajları ve kontrol sinyalleriyle uyumlu olması önemlidir. Ayrıca, kullanmayı planladığınız adım motorunun gereksinimlerini karşılamak için sürücünün güç ve kontrol yeteneklerini dikkate almalısınız.
Kabloları Bağlama: PLC kartı ve step motor sürücüsü arasında bağlantılar yapmanız gerekmektedir. PLC kartının çıkış portlarından gelen kontrol sinyalleri (adım ve yön) sürücünün giriş portlarına bağlanır. Ayrıca, güç kaynağı ve toprak (ground) bağlantılarını da doğru şekilde sağlamalısınız.
PLC Programlaması: PLC kartını programlamak için uygun bir PLC programlama yazılımı kullanarak programlamaya başlamanız gerekmektedir. Programlama dili ve yazılım arayüzü, seçtiğiniz PLC kartının özelliklerine bağlı olacaktır. Adım ve yön sinyallerini üretmek için gerekli program kodunu oluşturmalısınız. PLC programınızda adım sayısı, hız, yön ve diğer kontrol parametrelerini belirleyerek step motor sürücüsünü kontrol edebilirsiniz.
Test ve Entegrasyon: Programlamayı tamamladıktan sonra, sistemi test etmek ve step motorunun doğru şekilde hareket ettiğini doğrulamak için bir test aşamasına geçmelisiniz. Adım ve yön sinyallerini kontrol etmek, adım motorunun istenen şekilde hareket etmesini ve doğru adım sayıs

Pulse Jeneratörleri Nedir Nasıl Kullanılır

Pulse jeneratörleri, belirli bir frekansta ve genlikte pulse sinyalleri üreten özel cihazlardır. Bu jeneratörler, step motor sürücülerine doğrudan pulse sinyalleri sağlamak için kullanılır. Pulse jeneratörleri, step motorların hızını, adım sayısını ve yönlendirme işlemlerini kontrol etmek için yaygın olarak kullanılır. İşte pulse jeneratörlerinin nasıl kullanıldığına dair genel bir açıklama:

Pulse Jeneratörü Seçme: İlk adım olarak, projenizin gereksinimlerine uygun bir pulse jeneratörü seçmelisiniz. Pulse jeneratörlerinin frekans ve genlik aralıkları, adım motorunuzun ihtiyaçlarına uygun olmalıdır. Ayrıca, kontrol etmek istediğiniz adım motorunun gereksinimlerini de göz önünde bulundurmalısınız.
Bağlantıları Kurma: Pulse jeneratörünün çıkışını step motor sürücüsünün pulse girişine bağlamak için uygun kabloları kullanmalısınız. Genellikle, jeneratörden gelen pulse sinyali, sürücünün pulse girişine doğrudan bağlantı yapılabilir. Gerekli güç kaynağı ve toprak bağlantılarını da sağlamanız gerekmektedir.
Frekans ve Genlik Ayarları: Pulse jeneratörünün frekans ve genlik ayarlarını, adım motorunuzun ihtiyaçlarına göre yapılandırmalısınız. Frekans, adım motorunun dönüş hızını belirlerken, genlik sinyalinin voltaj veya akım seviyesini belirler. Jeneratörün sağladığı kontrolleri kullanarak frekansı ve genliği ayarlamalısınız.
Test ve Ayarlama: Pulse jeneratörünü doğru şekilde ayarladıktan sonra, sistemi test etmek için adım motorunu hareket ettirebilirsiniz. Pulse jeneratörü tarafından üretilen pulse sinyallerini kontrol ederek adım motorunun istenen şekilde hareket ettiğinden ve doğru adım sayısını gerçekleştirdiğinden emin olmalısınız. Gerekirse frekans ve genlik ayarlarını tekrar gözden geçirebilir ve optimize edebilirsiniz.

Pulse jeneratörleri, step motor sürücülerini doğrudan kontrol etmek için bağımsız bir cihaz olarak kullanılabilir. Bu, daha fazla esneklik ve kontrol sağlar, özellikle karmaşık uygulamalarda veya özel gereksinimlere sahip projelerde kullanışlıdır.

Step Motor Sürücü Bağlantı Kablosu Özellikleri Nasıl Olmalıdır

Step motor sürücü bağlantı kablosunun özellikleri, doğru ve güvenli bir bağlantı sağlamak için önemlidir. İşte step motor sürücü bağlantı kablosu için dikkate almanız gereken bazı özellikler:

Kablo Tipi: Step motor sürücüsü bağlantı kablosu genellikle çok telli esnek bir kablo olmalıdır. Esneklik, kablonun kolayca yönlendirilmesini ve kurulumu kolaylaştırır. Çok telli kablo, gerekli kontrol sinyallerini iletmek için yeterli sayıda iletkeni içermelidir.
Kablo Uzunluğu: Kablonun uzunluğu, step motor sürücüsünü kontrol etmek için kullanacağınız sistemin gereksinimlerine bağlı olarak belirlenmelidir. Sürücü ile kontrol ünitesi arasındaki mesafeyi dikkate alarak yeterli uzunluğa sahip bir kablo seçmelisiniz. Ayrıca, gerektiğinde kablonun kesilebilir veya uzatılabilir olması önemlidir.
Kablo Kalitesi: Kaliteli bir kablo seçmek, güvenilir bir bağlantı sağlamak ve sinyallerin doğru şekilde iletilmesini sağlamak için önemlidir. Kablo, iyi bir izolasyon malzemesine sahip olmalı ve elektromanyetik girişimi (EMI) minimize etmek için iyi bir ekranlama içermelidir. Ayrıca, yeterli kalınlığa sahip olmalı ve yüksek akımlara dayanacak şekilde tasarlanmış olmalıdır.
Bağlantı Fişleri: Step motor sürücü bağlantı kablosunda kullanılacak bağlantı fişleri, sürücü ve kontrol ünitesi arasında güvenli ve doğru bir bağlantı sağlamalıdır. Fişlerin uyumlu olduğundan ve sıkı bir şekilde bağlandığından emin olunmalıdır. Ayrıca, fişlerin kablo üzerinde sıkı bir tutuşa sahip olması ve kolay montaj sağlaması önemlidir.
Etiketleme ve Renklendirme: Kablonun üzerinde etiketleme veya renklendirme, kablonun hangi bağlantı noktalarına ve terminallere bağlanması gerektiğini belirtmek için kullanışlıdır. Bu, kurulum sürecini kolaylaştırır ve hatalı bağlantıları önler.

Bu özellikler, bir step motor sürücüsü bağlantı kablosunun doğru ve güvenli bir şekilde kullanılabilmesi için dikkate alınmalıdır. Kablo seçimi, sürücü ile kontrol ünitesi arasındaki bağlantıyı güvenilir ve hatasız bir şekilde sağlayarak step motorunun doğru çalışmasını destekler.

Step Motor Sürücü Pulse Kaybı Önlemek İçin Önlemler Nelerdir ?

Step motor sürücüsünde pulse kaybını önlemek önemlidir, çünkü pulse kaybı motorun adımlarını ve hareketini kontrol eden sinyallerin doğru şekilde iletilmemesine ve motorun hatalı çalışmasına neden olabilir. İşte step motor sürücüsünde pulse kaybını önlemek için alabileceğiniz bazı önlemler:
