Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

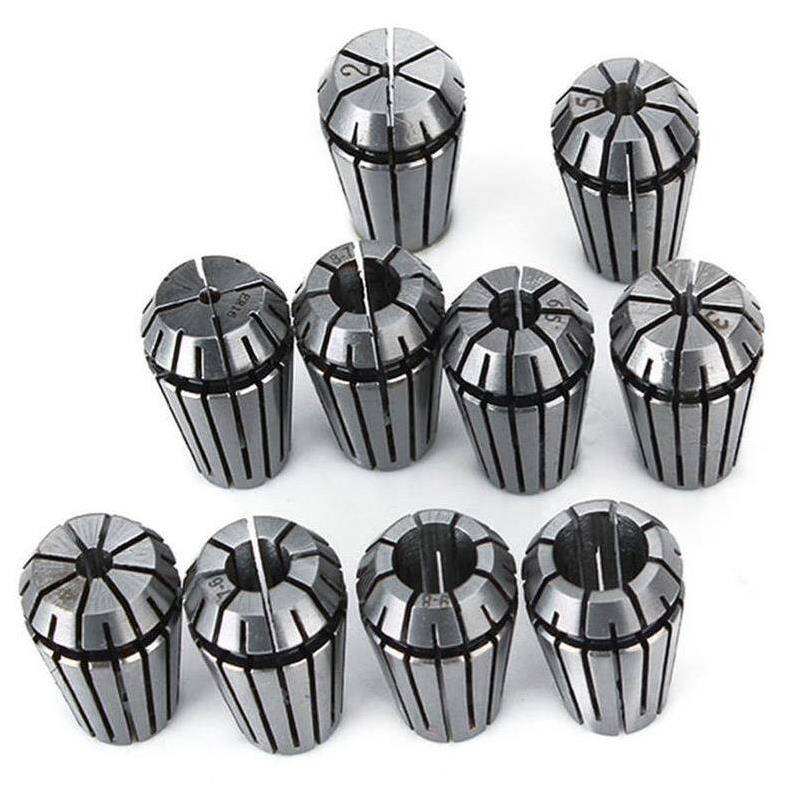

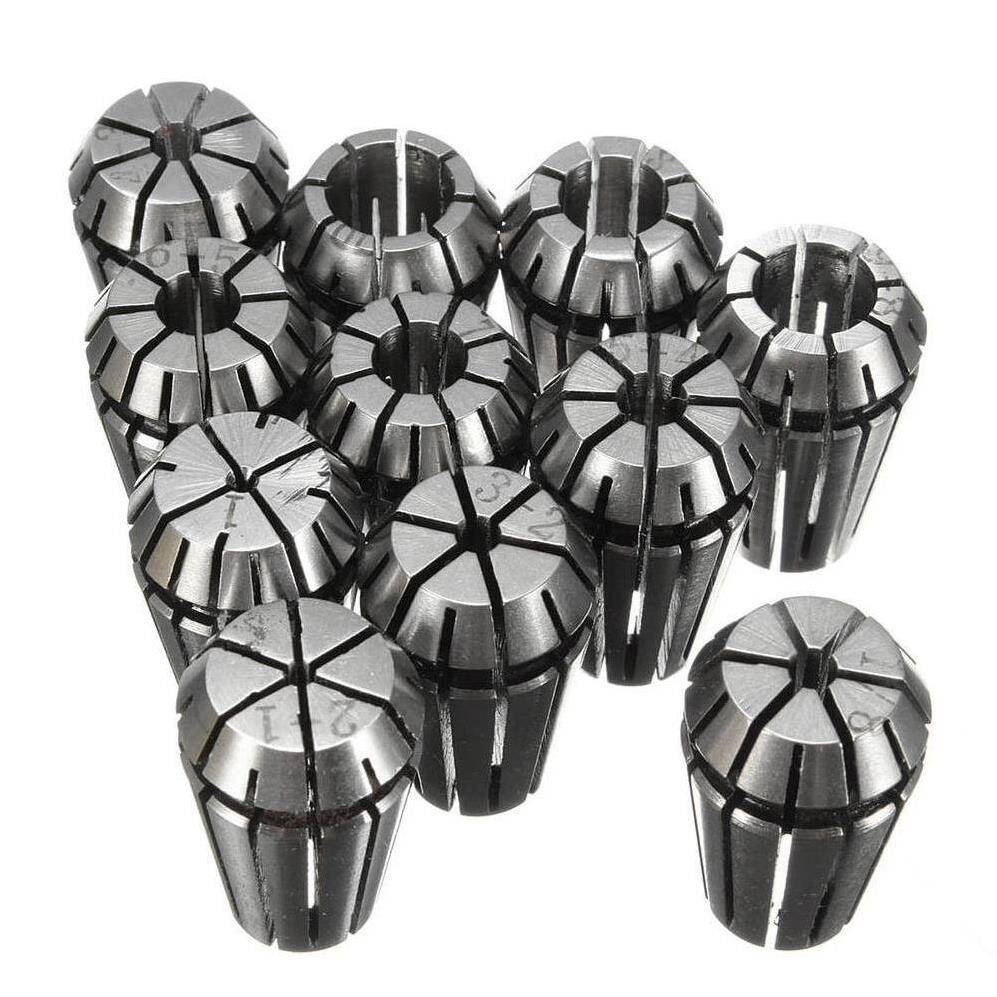

Endüstriyel otomasyon ve hassas işleme süreçlerinin vazgeçilmez bileşenlerinden biri olan ER20 2 mm Pens Takım Tutucu, talaşlı imalat operasyonlarında kesici takımların tezgahlara güvenli ve hassas bir şekilde sabitlenmesi için özel olarak tasarlanmıştır. Bu kritik parça, özellikle CNC frezeleme, tornalama ve takım imalat tezgahlarında, iş parçasının veya takımın yüksek devirlerde stabil bir şekilde dönmesini sağlayarak işleme kalitesini doğrudan etkiler. ER pens sistemleri, silindirik takım saplarını mükemmel bir merkezleme ve sıkma kuvvetiyle kavrayarak, işleme esnasında oluşabilecek titreşimi ve salgıyı minimuma indirme potansiyeli sunar. Ürün, modern imalatın gerektirdiği yüksek doğruluk ve tekrarlanabilirlik standartlarını karşılamak üzere tasarlanmış premium bir çözümdür.
Bu ER20 pens, 2 mm çapındaki kesici takımları sıkıca tutmak için optimize edilmiştir ve pensin ağız kısmına yerleştirildikten sonra özel bir pens kapağı (somun) vasıtasıyla sıkılarak sabitlenir. Pens kapağının temel görevi, iş mili (spindle) ve iş parçası tarafından uygulanan yüksek kuvvetlere karşı takımın yerinden oynamasını, kaymasını veya çıkmasını engellemektir. Bu kritik sıkma işlemi, hassasiyetini korumak ve takımın ömrünü uzatmak için mutlaka tork anahtarı kullanılarak yapılmalıdır. Yanlış tork uygulaması, pensin hassasiyetini kaybetmesine, kırılmasına, takımda vibrasyona ve nihayetinde iş parçasında bozulmalara yol açabilir. Bu pensin doğru kullanımı, nihai ürün kalitesi ve üretim verimliliği açısından hayati öneme sahiptir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
ER20 2 mm Pens Takım Tutucu, özellikle yüksek hassasiyet gerektiren kalıp, kalıp parçaları, medikal cihaz bileşenleri ve havacılık endüstrisi parçalarının üretiminde kritik bir rol oynar. CNC freze ve işleme merkezlerinde küçük çaplı takımların salgısız ve güvenilir bir şekilde bağlanmasını sağlayarak, karmaşık geometrilerin ve ince detayların mükemmel toleranslarla işlenmesine olanak tanır. 2mm gibi ince takımların kullanıldığı mikro işleme ve detaylı yüzey işleme operasyonları için vazgeçilmez bir çözümdür.
Otomotiv parçalarının, hassas dişlilerin, millerinin ve diğer makine bileşenlerinin seri üretiminde kullanılan CNC torna ve freze tezgahlarında takımların sabitlenmesi için idealdir. Yüksek devir ve kesme kuvvetleri altında dahi takımın operasyon boyunca stabil kalmasını sağlayarak, üretim hattında verimliliği ve parça kalitesini sürekli olarak artırır. Güvenilir takım tutuşu sayesinde üretim kesintilerini minimize eder ve maliyet etkin bir çözüm sunar.
Minimum salgı değerleri ve güvenilir takım tutuşu sayesinde, kesme parametrelerini optimize ederek daha yüksek ilerleme ve devirlerde çalışabilme imkanı sunar. Bu, işleme sürelerini önemli ölçüde kısaltırken, takım ömrünü uzatarak genel üretim verimliliğini maksimize eder ve birim parça maliyetlerini düşürür.
Özel alaşımlı çelikten üretilen yapısı, hassas ısıl işlem süreçleri ve titiz yüzey işlemeleri sayesinde aşınmaya, deformasyona ve yorulmaya karşı üstün direnç gösterir. Doğru kullanım koşulları (tork anahtarı ile sıkma, düzenli temizlik) altında uzun süreli ve sorunsuz performans sağlayarak yatırımınızın geri dönüşünü artırır.
Endüstri standardı ER20 konik yapısı sayesinde, piyasada yaygın olarak bulunan tüm ER tipi pens tutucularıyla hızlı ve sorunsuz bir şekilde entegre edilebilir. Bu evrensel uyumluluk, farklı tezgah ve sistemlerde kolayca kullanılabilmesini sağlayarak, montaj ve takım değişim süreçlerini basitleştirir, operasyonel esnekliği artırır.
Er20 2mm pens, özellikle frezeleme, tornalama ve takım imalat tezgahlarında 2mm çapındaki silindirik takımları (matkaplar, frezeler, gravür uçları vb.) sabitlemek veya işlemek amacıyla kullanılır. Talaş kaldırma operasyonları için idealdir.
Evet, Er20 2mm pensi sıkarken mutlaka tork anahtarı kullanmalısınız. Aşırı veya yetersiz tork uygulaması pensin hassasiyetini kaybetmesine, kırılmasına, takımın vibrasyon yapmasına veya iş parçasının bozulmasına neden olabilir. Doğru tork değeri için pens kapağınızın (somunun) ve tutucunuzun üretici spesifikasyonlarına başvurmalısınız. Genellikle Er20 pensler için belirli tork değerleri mevcuttur.
Penslere sıkma aralıkları dışında takım bağlanmamalıdır. Er20 2mm pens, nominal olarak 2mm çapındaki takımlar için tasarlanmıştır ve genellikle 0.5mm'lik bir sıkma aralığı bulunur (örneğin 1.5-2.0mm veya 2.0-2.5mm). Eğer 2mm pensi 1.5mm veya 2.5mm gibi farklı bir çapa zorlarsanız, pens takımı yeterli kuvvetle sıkamayacak, takımda salgı oluşacak veya takım işleme esnasında yerinden çıkabilecektir. Bu durum hem takıma hem de iş parçasına zarar verebilir.
Er20 pensler genel amaçlı talaş kaldırma işlemleri için oldukça yeterlidir. Ancak, eğer çok yüksek tork gerektiren veya aşırı agresif talaş kaldırma kabiliyetine sahip takımlar kullanmayı planlıyorsanız, Bilyalı (Rulmanlı) veya hidrolik tutucular gibi daha yüksek tutma gücüne sahip özel tutucuları tercih etmeniz performansı artırabilir ve takım ömrünü uzatabilir.
Mermak CNC olarak sunduğumuz ER Pensler, 3 mikron, 5 mikron, 10 mikron ve 20 mikron gibi farklı salgı hassasiyetlerinde üretilmektedir. Er20 2mm pensinizin spesifik salgı değerini ürün detaylarından kontrol edebilirsiniz. En doğru kontrolü yapmak için, pensi, pens kapağını ve takımı tezgaha bağladıktan sonra, bir salgı ölçme cihazı (komparatör) ile takım ucundan ölçüm yaparak toplam salgı değerini kontrol etmelisiniz. Bu, iş parçası üzerinde istenmeyen hataları önlemek için kritik öneme sahiptir.
Pens ile işleme sürecine başlamadan önce pens, pens kapağı ve tutucuyu, spindle dahil olmak üzere, yüksek basınçlı hava ile temizlemek çok önemlidir. Bu, talaş, toz veya kir gibi yabancı maddelerin pensin ve takımın doğru oturmasını engellemesini önler, böylece salgı hatalarının önüne geçilir. İşlem sonrası da benzer şekilde temizleyerek pensin ömrünü uzatabilirsiniz.
Evet, takımda oluşan vibrasyonun birçok nedeni olabilir ve Er20 2mm pens de bu nedenlerden biri olabilir. Olası sebepler şunlardır: pensin yanlış torkla sıkılması, pensin veya tutucunun kirli olması, pensin aşınmış veya deforme olmuş olması, pensin uygun olmayan takım çapında kullanılması veya pens ile tutucu arasındaki uyumsuzluk. Tüm bileşenlerin temiz, doğru sıkılmış ve salgı değerlerinin kontrol edilmiş olması vibrasyonu minimuma indirmek için önemlidir.
Pensi, pens kapağının içine oturtarak, kapağı tutucuya manuel olarak sıkmaya başlayın. Pensin tutucuya tam ve düzgün oturduğundan emin olun. Ardından tork anahtarı ile uygun tork değerinde sıkın. Yanlış takma (eğri takma, yeterince oturmama) veya yanlış torklama; takımın salgı yapmasına, pensin veya takımın kırılmasına, tutma gücünün azalmasına ve dolayısıyla işleme kalitesinin düşmesine yol açar.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Er20 2mm pensiniz için geçerli olan garanti süresi ve koşulları için lütfen satış ekibimizle iletişime geçin veya garanti belgenizi inceleyin. Hatalı üretim olduğunu düşündüğünüz durumlarda, ürünün barkod numarası (örneğin 8692024011227) ile birlikte teknik servis departmanımıza başvurarak detaylı inceleme ve destek talebinde bulunabilirsiniz.
Penslerin ömrü, kullanım sıklığına, uygulanan kuvvete, temizlik ve bakım koşullarına göre değişir. Aşınma belirtileri arasında pensin ağız kısmında çatlaklar, deformasyon, takımın eskisi gibi sıkı tutmaması, artan salgı değerleri ve yüzeyinde paslanma veya korozyon sayılabilir. Bu tür belirtiler gözlemlediğinizde, işleme kalitesinin düşmemesi ve takım güvenliğiniz için pensi yenisiyle değiştirmeniz önerilir.
Evet, Er20 pens kapaklarını (somunlarını) ayrı olarak temin edebilirsiniz. Pens kapakları da zamanla aşınabilir veya hasar görebilir, bu da pensin doğru sıkılmasını ve takımın hassasiyetini olumsuz etkileyebilir. İhtiyaç duyduğunuzda yedek parça talebiniz için Mermak CNC satış ekibiyle iletişime geçebilirsiniz.
Eğer farklı çaplarda takımlar kullanıyor ve çeşitli işleme operasyonları yapıyorsanız, tek tek pens almak yerine bir Er20 pens seti satın almak genellikle daha maliyet etkin ve pratik bir çözüm sunar. ER Pens setleri, farklı çaplardaki pensleri bir arada sunarak takım çeşitliliği ve esneklik sağlar. Mermak CNC olarak ER Pens setleri de satışa sunmaktayız.
Evet, ER pensler bir standarttır (DIN 6499). Dolayısıyla Er20 2mm pens, genellikle tüm standartlara uygun üretilmiş Er20 pens başlığına veya somunlu tutuculara uyumlu olacaktır. Ancak, yine de tutucunuzun ve pensinizin uyumluluğunu, özellikle salgı hassasiyeti ve tork değerleri açısından kontrol etmek en doğru yaklaşımdır. Markalar arasında küçük üretim farklılıkları olabilse de, temel uyumluluk sağlanır.
