Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

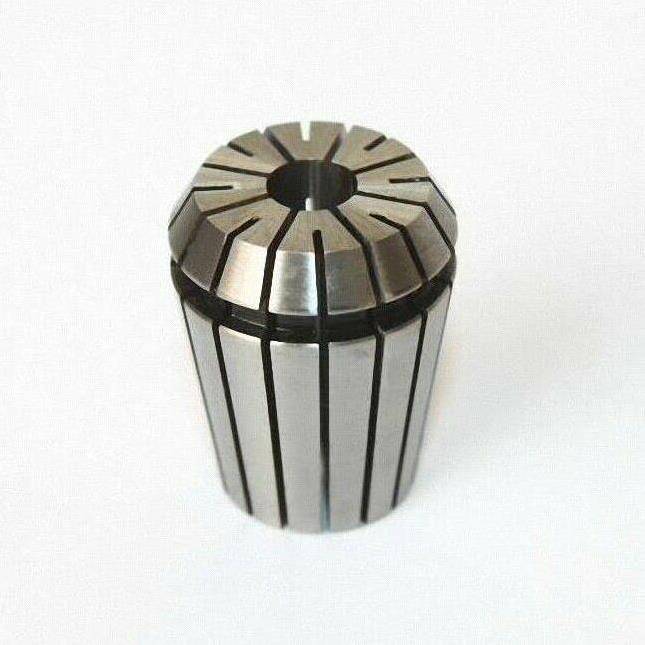

Er20 1 mm Pens Takım Tutucu, modern endüstriyel otomasyon ve talaşlı imalat süreçlerinin vazgeçilmez bir bileşenidir. Hassasiyet ve güvenilirliğin kritik öneme sahip olduğu CNC frezeleme, tornalama ve özel takım imalat tezgahlarında, kesici takımları spindle'a sabitlemek amacıyla tasarlanmıştır. Bu özel pens, 1 mm çapındaki takımları milimetrik bir doğrulukla kavrayarak, işleme sırasında takımın maksimum stabiliteye sahip olmasını garanti eder. Yüksek devirler ve zorlu kesme koşulları altında dahi takımın yerinden oynamasını engelleyerek, iş parçasında istenmeyen salgı ve titreşimi minimize eder, böylece üstün yüzey kalitesi ve boyutsal doğruluk elde edilmesini sağlar. ENDÜSTRİYEL OTOMASYON PARÇALARI kategorisindeki yerini, sağladığı yüksek tekrarlanabilirlik ve proses güvenilirliği ile pekiştirir.
ER pens sisteminin temelini oluşturan bu takım tutucu, pens kapağı (somun) ile birlikte çalışarak takımı güvenli bir şekilde sıkıştırır. Optimum performans ve pensin kullanım ömrü için pens kapağının tork anahtarı ile belirlenen tork değerinde sıkılması hayati öneme sahiptir. Tork, bir kuvvetin bir eksen etrafında döndürme etkisini ifade eder ve pens sıkma işleminde doğru torkun uygulanması, takımın yeterli mukavemetle tutulmasını sağlarken, pensin aşırı gerilmesini veya deforme olmasını engeller. Aşırı veya yetersiz sıkma, pensin hassasiyetini yitirmesine, takımın vibrasyon yapmasına ve hatta kırılmasına yol açabilir, bu da iş parçası kalitesini olumsuz etkiler ve üretim maliyetlerini artırır. Çok yüksek talaş kaldırma kabiliyeti ve aşırı tork gerektiren uygulamalar için bilyalı (rulmanlı) tutucular gibi özel çözümler tercih edilebilirken, Er20 pensler geniş bir kullanım yelpazesi sunar. Ayrıca, işleme başlamadan önce pens, pens kapağı, tutucu ve spindle'ın yüksek basınçlı hava ile titizlikle temizlenmesi, olası takım bırakma ve salgı problemlerinin önüne geçilmesinde kritik bir adımdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek hassasiyetli kalıp işleme, prototipleme ve seri parça üretiminde, özellikle küçük çaplı takımların salgısız ve güvenli bir şekilde bağlanması için idealdir. Karmaşık geometrilerin işlenmesinde takım ömrünü artırır ve nihai ürünün yüzey kalitesini optimize eder. Bu sayede, otomotiv, havacılık ve medikal gibi sektörlerde kritik öneme sahip parçaların üretiminde güvenle kullanılır.
Otomatik takım değiştirme sistemlerine sahip robotik ve otomasyon odaklı işleme merkezlerinde, hızlı ve tekrarlanabilir takım bağlama çözümü sunar. Uzun süreli kesintisiz operasyonlarda dahi yüksek güvenilirlik ve tutarlılık sağlayarak, insan müdahalesini minimuma indirir ve üretim kapasitesini maksimize eder. Yüksek otomasyonlu sistemler için vazgeçilmez bir bileşendir.
Mikro düzeydeki salgı toleransları sayesinde işleme hassasiyetini artırır, takım ömrünü uzatır ve nihayetinde üretim verimliliğini maksimize eder. Daha az hurda malzeme ve daha hızlı üretim döngüleri ile maliyet avantajı sağlar.
Özel olarak seçilmiş yüksek mukavemetli çelik alaşımlarından ve hassas ısıl işlem süreçlerinden geçirilerek üretilmiş olup, ağır endüstriyel koşullarda dahi deformasyona ve aşınmaya karşı üstün direnç gösterir.
Endüstriyel standartlara (DIN 6499/ISO 15488) tam uyumlu ER20 pens sisteminin bir parçası olarak, mevcut CNC tezgahlarına ve takım tutucularına hızlı ve sorunsuz bir şekilde entegre edilebilir, kurulum süresini minimize eder.
Er20 1mm pens, adından da anlaşılacağı gibi nominal olarak 1mm çapındaki takımları sıkmak için tasarlanmıştır. Ancak penslerin sıkma aralıkları 0.5mm artışlarla belirlenir. Bu pensin en ideal ve hassas sıkma aralığı 1.0mm'dir. Pensin aşırı esnemesine izin vermemek ve salgı problemlerini önlemek için sıkma aralığı dışındaki takımları kullanmaktan kaçınmalısınız.
Pens kapağını tork anahtarı ile sıkmak kritik öneme sahiptir. Tork anahtarı kullanılmadan elle veya aşırı kuvvetle sıkılan pensler, hassasiyetini kaybedebilir, deforme olabilir veya kırılabilir. Bu durum, takımda vibrasyona (salgıya) ve iş parçasında bozulmalara yol açabilir, takım ömrünü kısaltır ve işleme kalitesini düşürür. Doğru tork değeri pensin ve takımın ömrünü uzatır, işleme hassasiyetini garanti eder.
Mermak CNC olarak Er pensleri 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde sunmaktayız. Seçtiğiniz pensin belirtilen salgı değeri önemlidir. Ancak unutulmamalıdır ki, toplam salgı değeri sadece pens değil, tutucu, somun ve takımın kendi salgı değerlerinin birleşiminden oluşur. Yüksek salgı, iş parçasında yüzey kalitesi sorunlarına, takım ömrünün kısalmasına, vibrasyona ve ölçü hatalarına neden olur. Kritik işler için toplam salgı değerini takım ucundan ölçmeniz tavsiye edilir.
Evet, kesinlikle çok önemli. İşleme sürecine başlamadan önce pens, pens kapağı, tutucu ve hatta spindle içini yüksek basınçlı hava ile titizlikle temizlemelisiniz. En küçük bir talaş, toz veya kir zerresi bile pensin takımı tam olarak sıkmasını engelleyebilir, salgıya yol açabilir ve işleme hassasiyetini olumsuz etkileyebilir. Temizlik, optimum performans ve uzun ömür için şarttır.
Er pensler genel amaçlı frezeleme ve tornalama işleri için uygundur. Ancak eğer çok yüksek tork gerektiren, agresif talaş kaldırma veya çok sert malzemelerde işleme yapacaksanız, bu Er20 1mm pens yerine Bilyalı (Rulmanlı) veya hidrolik tutucular gibi daha yüksek sıkma kuvveti ve titreşim sönümleme kapasitesine sahip tutucuları tercih etmeniz daha doğru olacaktır. Er penslerin sıkma kuvveti belirli limitler dahilindedir.
Er pensler, nominal değerlerinin 0.5mm alt ve üst aralığını sıkmak için tasarlanmamıştır; 0.5mm aralıklarla büyüyen ölçüleri, pensin çok fazla esnemesine izin vermeden takımı doğru bir mukavemet ile sıkmasını sağlar. Bu Er20 1mm pens en ideal olarak 1.0mm takımlar için uygundur. 0.8mm bir takım için özel olarak 0.5-1.0mm aralığını sıkabilecek bir pens (genellikle 1mm pensin alt sıkma limiti 0.5mm'den başlar) veya daha küçük çapa uygun bir ER serisi pens (örneğin ER16 veya ER11 serisinden uygun bir pens) bakmalısınız. 1mm pens, 0.8mm takımı yeterince sıkamayabilir ve salgıya yol açabilir.
Evet, takımı pense takmadan önce hem pensi hem de takımın sap kısmını temizlediğinizden emin olun. Takımı pensin içine sonuna kadar itmeyin; pensin sıkma mekanizmasının doğru çalışabilmesi için pensin içinde yaklaşık 2/3 oranında bir oturma derinliği idealdir. Takımı taktıktan sonra pensi pens kapağına yerleştirin ve tutucuya takıp tork anahtarı ile doğru torkta sıkın.
Er serileri (ER8'den ER50'ye kadar) farklı dış çaplara ve dolayısıyla farklı sıkma kapasitelerine sahiptir. Er20 serisi, Er16'dan daha büyük çaplı takımları (genellikle 1mm'den 13mm'ye kadar) sıkabilirken, Er25'ten daha küçüktür. Er20 1mm pens, 1mm çapındaki takımlar için Er20 tutucularla uyumlu olacak şekilde tasarlanmıştır ve spindle'ınızın kapasitesine ve işleme ihtiyaçlarınıza göre uygun seriyi seçmelisiniz.
Er20 1mm pensin kendisi doğrudan spindle'a takılmaz. Pens, Er20 pens başlığı veya somunlu tutucu olarak adlandırılan bir tutucuya yerleştirilir. Bu tutucu da spindle'ınızın konik tipine (BT30, BT40, HSK63A vb.) uygun olmalıdır. Dolayısıyla, pensin kendisi değil, pensi tutan tutucunun spindle'ınızla uyumlu olması gerekir.
Pensin salgı hassasiyetini, pensi doğru tutucu ve somunla birlikte tezgaha taktıktan sonra, hassas bir salgı ölçme cihazı (komparatör saati) ile takımın ucundan ölçerek kontrol edebilirsiniz. Tezgaha devir verildikten sonra yapılan bu ölçüm, sadece pensin değil, tüm montajın (tutucu, somun, pens, takım) toplam salgısını gösterir ve işiniz için uygun olup olmadığını belirlemenize yardımcı olur.
Mermak CNC ürünleri, endüstriyel standartlara ve kaliteye uygun olarak üretilmektedir. Er20 pensler, doğru kullanım ve bakım koşullarında uzun ömürlüdür. Ürünlerimizin garanti koşulları ve detayları için lütfen satış sonrası destek ekibimizle iletişime geçin. Penslerin ömrü, kullanım sıklığına, sıkılan takımların çapına, uygulanan torka ve temizlik rutinine bağlı olarak değişir.
Takımda aşırı vibrasyonun birkaç nedeni olabilir: Kirlilik (pens, kapağı, tutucu veya spindle içinde), yanlış torkla sıkma, pensin sıkma aralığı dışında takım kullanılması, yüksek salgı (pens, tutucu, somun veya takımın kendi kaynaklı), takım aşınması veya dengesizliği, ya da işlenen malzemeye göre pensin veya tutucunun yetersiz kalması. İlk olarak temizlik ve doğru sıkma torkunu kontrol etmeniz tavsiye edilir.
Evet, Mermak CNC olarak penslerinizin ve tutucularınızın uzun ömürlü kullanımı için gerekli olan Er20 pens kapağı (somun) ve farklı tipteki Er20 tutucular gibi yedek parçaları da stoklarımızda bulundurmaktayız. İhtiyaçlarınız için satış ekibimizle iletişime geçerek doğru parça seçimi konusunda destek alabilirsiniz.
