Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

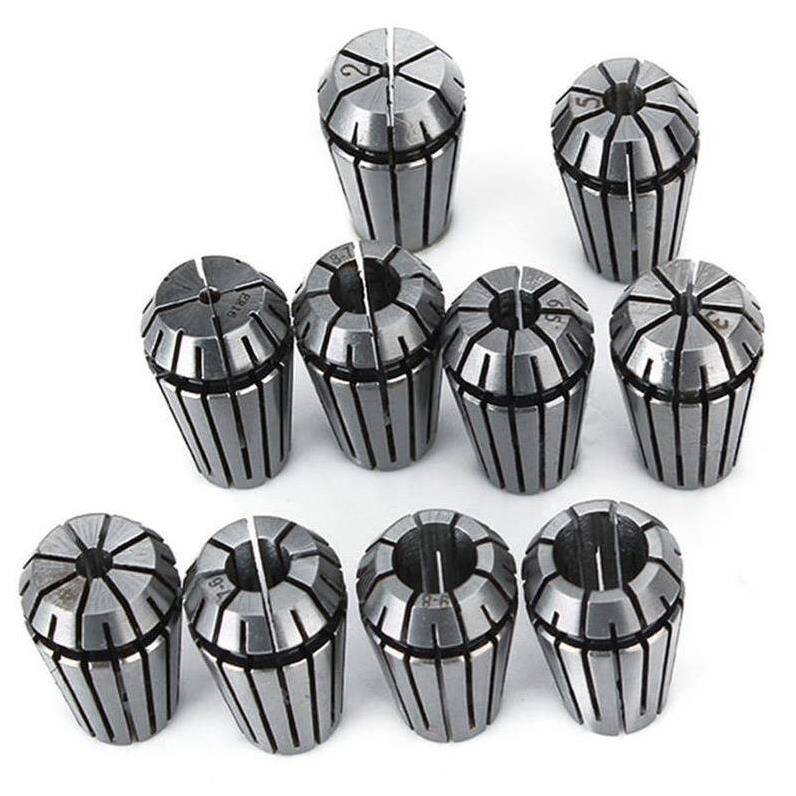

Er16 7mm Pens Takım Tutucu, modern talaşlı imalatın vazgeçilmez bileşenlerinden biridir ve hassas işleme operasyonlarında kesici takımların güvenli ve stabil bir şekilde tezgaha bağlanmasını sağlar. Endüstriyel otomasyon sistemlerinde, özellikle CNC freze ve torna tezgahlarında kullanılan bu pensler, yüksek devirlerde ve zorlu kesme koşullarında dahi takımın eksenel ve radyal konumunu koruyarak işleme hassasiyetini doğrudan etkiler. Bu ürün, karmaşık geometrili parçaların üretiminde, yüzey kalitesi ve boyutsal doğruluk beklentisi yüksek uygulamalar için kritik öneme sahiptir.
Üstün kaliteli alaşımlı çelikten üretilen Er16 7mm pens, optimize edilmiş ısıl işlem süreçleri sayesinde yüksek mukavemet ve aşınma direnci sunar. Pensin, özel tasarlanmış pens kapağı (somun) ile birlikte kullanılması, takımı spindle'a (iş mili) optimum tork ile sıkıştırarak vibrasyonu minimize eder ve salgı (runout) değerlerini en aza indirir. Doğru tork anahtarı ile sıkılması gereken bu mekanizma, takımın işleme sırasında kaymasını veya yerinden çıkmasını engelleyerek hem takım ömrünü uzatır hem de işlenen parçanın kalitesini garanti altına alır. Bu sayede, üretim süreçlerinde verimlilik artışı ve maliyet düşüşü sağlanır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Er16 7mm pensler, karmaşık geometrilere sahip parçaların işlenmesinde, kesici takımların yüksek devir ve ilerlemelerde stabil tutulmasını sağlar. Özellikle kalıpçılık, havacılık ve otomotiv sektörlerinde, hassas yüzey işleme ve yüksek hassasiyetli malzeme kaldırma operasyonları için vazgeçilmezdir. Takımın güvenli bir şekilde tutulması, tezgahın maksimum performansla çalışmasına olanak tanır.
Silindirik parçaların hassas tornalanması, delinmesi ve diş açılması gibi operasyonlarda, iş parçasını veya kesici takımı güvenle sabitleyerek yüksek tekrarlanabilirlik ve yüzey kalitesi sunar. Medikal cihaz üretimi, elektronik parça imalatı ve hassas makine parçaları üretiminde kritik rol oynar, işlenen parçaların tolerans değerlerinin korunmasına yardımcı olur.
Hassas takım sıkma kabiliyeti sayesinde kesme hızları ve ilerlemeler optimize edilebilir, bu da üretim döngülerini kısaltır ve parça başına maliyeti düşürür. Minimum salgı ile takım kırılması riski azalırken, işleme süreçlerindeki kesintisizlik artar.
Özel ısıl işlem görmüş yüksek kaliteli çelikten üretilmiş olması, aşınmaya ve deformasyona karşı üstün direnç sağlar. Doğru kullanım ve düzenli bakım ile pensin ve bağlı takımın ömrünü uzatır, uzun vadede bakım ve değişim maliyetlerini düşürür.
Endüstri standardı ER16 ölçüleri sayesinde mevcut takım tutucu sistemlerine ve spindle bağlantılarına hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj ve takım değişim süreçleri basittir, bu da üretimde kesinti süresini minimize eder ve operasyonel esnekliği artırır.
Er16 7mm pensiniz, teknik verilere göre aslında 6.5mm ile 7.0mm arasındaki silindirik takımları güvenle sıkmak için tasarlanmıştır. Pens ölçüleri genellikle 0.5mm'lik artışlarla belirtilir, bu da pensin maksimum esneme kapasitesini ve doğru sıkma mukavemetini sağlar.
Evet, Er16 pensinizi tutucuya yerleştirdikten sonra pens kapağını mutlaka tork anahtarı ile sıkmalısınız. Tork anahtarı kullanmadan aşırı sıkmak, pensin hassasiyetini kaybetmesine, kırılmasına ve takımda vibrasyona yol açarak iş parçasının zarar görmesine neden olabilir.
Mermak CNC olarak 3, 5, 10 ve 20 mikron salgı hassasiyetine sahip ER pensler sunuyoruz. İşlenecek parçada hata olmaması için, tüm bileşenler (tutucu, somun, pens ve takım) takıldıktan sonra tezgaha devir verilerek takım ucundan salgı ölçme cihazları ile ölçüm yapılması ve işinize uygunluğunun kontrol edilmesi kritik öneme sahiptir.
İşleme sürecine başlamadan önce pensinizi, pens kapağını ve tutucuyu, hatta spindle'ı yüksek basınçlı hava ile titizlikle temizlemeniz gerekmektedir. Bu, talaş ve kirin sıkma yüzeylerine yapışmasını engelleyerek hem hassasiyeti korur hem de pensin ömrünü uzatır.
Eğer yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanacaksanız, ER pensler yerine Bilyalı (Rulmanlı) veya benzeri daha rijit tutucuları tercih etmeniz daha uygun olacaktır. ER pensler daha çok genel amaçlı ve hassas işler için idealdir.
Er16 pensler genellikle 'Pens Başlığı' veya 'Somunlu Tutucu' olarak adlandırılan tutucularda kullanılır. Tutucunuzun ER16 serisi pensler için tasarlanmış olması gerekmektedir. Tutucunuzun modelini kontrol ederek uyumluluğu teyit edebilirsiniz.
Aşırı salgı veya vibrasyonun birkaç nedeni olabilir. Pensin sıkma aralığı dışında takım bağlanması, pens kapağının tork anahtarı olmadan sıkılması, pensin veya tutucunun yeterince temiz olmaması, hatta pensin ömrünü tamamlamış olması bu sorunlara yol açabilir. Tüm bileşenlerin doğru takıldığından ve temiz olduğundan emin olmalısınız.
Penslere kesinlikle sıkma aralıkları dışında takım bağlanmamalıdır. Er16 7mm pensiniz 6.5-7.0mm aralığını sıkmak üzere tasarlanmıştır. Daha büyük bir takım bağlamaya çalışmak pensin yeterli kuvvetle sıkamamasını, takımın işleme esnasında kaymasını veya bırakmasını, hatta pensin zarar görmesini tetikler.
ER pens ölçüleri 0.5mm aralıklarla büyür. Örneğin, "5-6mm" olarak belirtilen bir pens aslında 5.5mm ile 6.0mm aralığını sıkmaktadır. Bu hassas aralık, pensin çok fazla esnemeden takımı doğru ve yeterli bir mukavemetle sıkmasını sağlamak içindir, aksi takdirde takımın gevşemesi veya salgı yapması gibi sorunlar oluşabilir.
ER pensler, ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50 olmak üzere farklı çapları bağlayabilecek kapasite ve büyüklükte modelleri mevcuttur. Rakam büyüdükçe pensin dış çapı ve sıkabildiği maksimum takım çapı artar, bu da daha büyük ve ağır işler için uygunluk sağlar.
Evet, Er16 7mm pensi tek olarak satın alabilirsiniz. Ayrıca ihtiyacınıza göre farklı çaplardaki ER pensleri set halinde de temin edebilirsiniz. Mermak CNC olarak hem tekil penslerin hem de setlerin satışını yapmaktayız.
Mermak CNC olarak satışını yaptığımız tüm ürünlerde olduğu gibi, Er16 7mm pens takım tutucumuz da belirli bir garanti kapsamındadır. Üretim hatalarına karşı koruma sağlanmaktadır. Detaylı garanti koşulları ve süresi için lütfen satış sonrası destek ekibimizle iletişime geçiniz.
Ürünün orijinal olduğunu doğrulamak için genellikle ürün ambalajında bulunan barkod numarasını kullanabilirsiniz. Bu Er16 7mm pensin barkod numarası 8692024011128'dir. Ayrıca, Mermak CNC'nin yetkili satıcılarından veya doğrudan bizden alım yaparak orijinalliğinden emin olabilirsiniz.
