Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

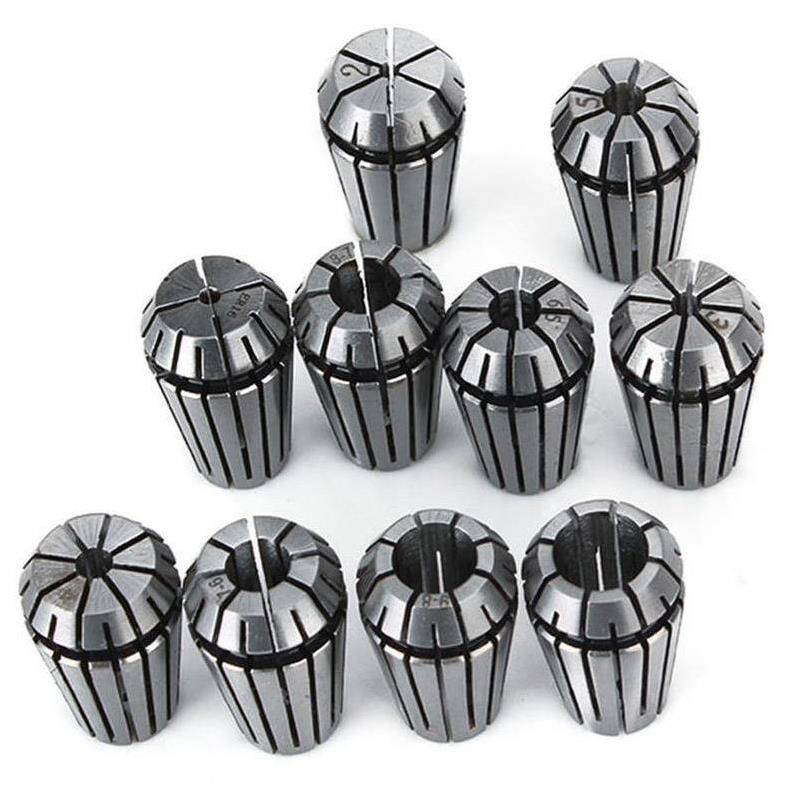

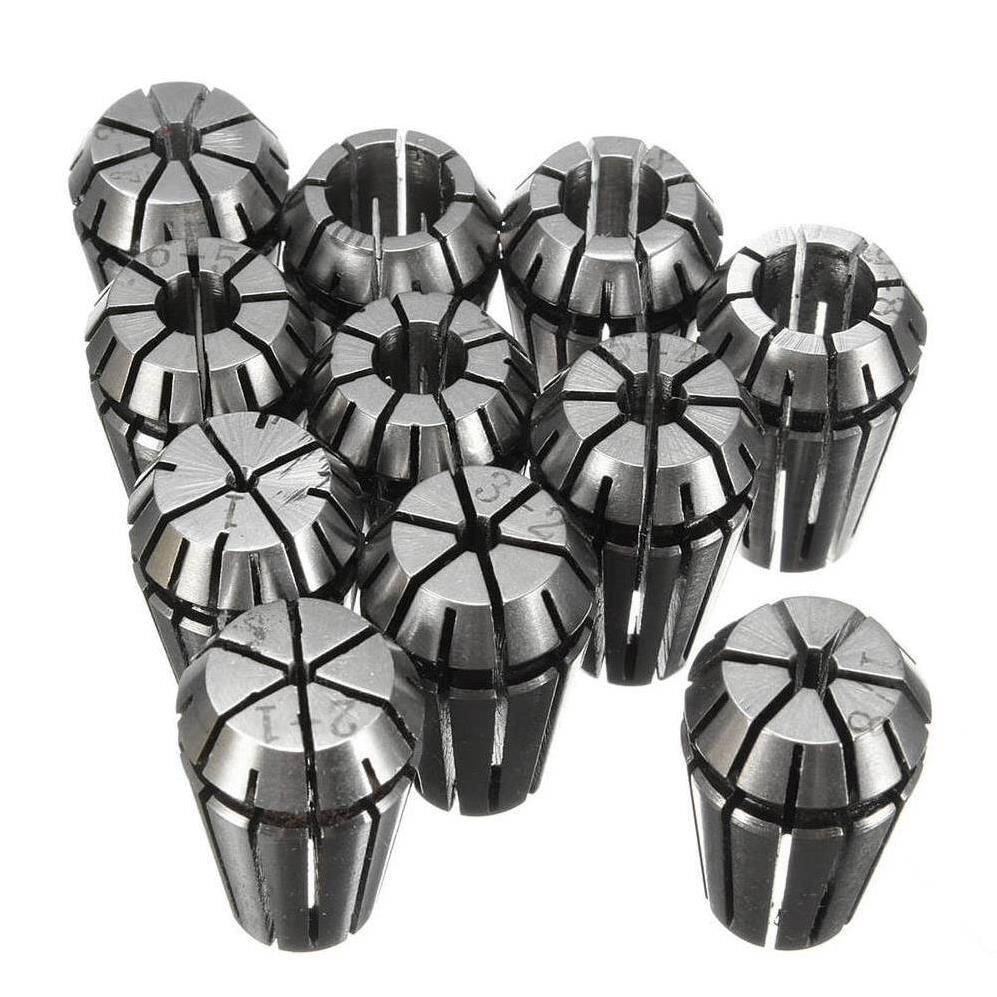

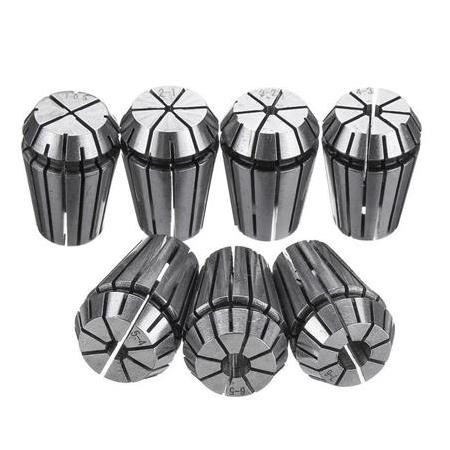

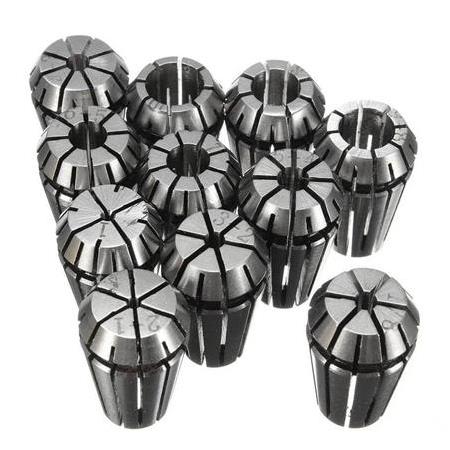

Endüstriyel otomasyonun kalbinde yer alan talaşlı imalat süreçlerinde, takım tutucuların hassasiyeti ve güvenilirliği, nihai ürün kalitesini ve üretim verimliliğini doğrudan etkileyen kritik bir faktördür. Er16 4 Mm Pens Takım Tutucu, bu hassas gereksinimleri karşılamak üzere tasarlanmış, yüksek mühendislik standartlarına sahip bir bileşendir. CNC freze, torna ve işleme merkezlerinde silindirik kesici takımları veya iş parçalarını milimetrenin binde biri hassasiyetinde sıkmak için kullanılan pensler, takımın salgısını (runout) minimize ederek yüzey kalitesini artırır ve takım ömrünü uzatır. Bu özel ER16 pens, 4mm çapındaki takımları eksenel olarak mükemmel bir şekilde merkezleyerek, yüksek devirlerde dahi stabil ve titreşimsiz bir işleme ortamı sunar.
Üstün kaliteli alaşımlı çelikten imal edilen Er16 4 Mm Pens, ısıl işlem görmüş yüzeyi sayesinde aşınmaya ve deformasyona karşı olağanüstü bir direnç gösterir. Pens kapağı (somun) ile birlikte kullanıldığında, doğru tork değerlerinde sıkıldığında takımı güvenle kavrar ve en zorlu kesme koşullarında bile kaymayı engeller. Doğru tork uygulaması, pensin elastikiyetini koruması ve salgı hassasiyetini sürdürmesi için hayati öneme sahiptir; aşırı sıkma pensin ömrünü kısaltabilir ve hassasiyetini bozabilirken, yetersiz sıkma takımın kaymasına veya fırlamasına yol açabilir. Bu ürün, ENDÜSTRİYEL OTOMASYON PARÇALARI kategorisinde, yüksek performans, uzun ömür ve kesintisiz üretim hedefleyen profesyoneller için vazgeçilmez bir yatırımdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Er16 4 Mm Pens, özellikle hassas kalıpçılık, havacılık, medikal ve otomotiv sektörlerinde kullanılan yüksek hızlı CNC frezeleme tezgahlarında idealdir. Küçük çaplı parmak frezeler, gravür takımları veya matkap uçları gibi 4mm çapındaki takımları, yüksek devirlerde dahi minimum salgı ile güvenle tutarak, karmaşık geometrilerin ve ince detayların işlenmesinde üstün yüzey kalitesi ve boyutsal doğruluk sağlar.
Bu pens, torna ve otomat tezgahlarında, 4mm çapındaki silindirik iş parçalarını veya özel kesici takımları sıkmak için mükemmel bir çözümdür. Hassas tornalama, delme ve pafta çekme operasyonlarında, iş parçasının veya takımın eksenel konumunu koruyarak vibrasyonu en aza indirir. Bu sayede seri üretimde tutarlı kalite ve yüksek verimlilik sunar.
Minimum salgı ve güçlü sıkma kapasitesi sayesinde takım ömrünü uzatır, kesme parametrelerinin optimize edilmesine olanak tanır ve böylece takım değiştirme sürelerini azaltarak üretim döngülerini hızlandırır. Kesintisiz ve stabil çalışma imkanı sunar.
Yüksek kaliteli alaşımlı çelikten imal edilmesi ve özel ısıl işlem görmesi sayesinde, yoğun kullanıma ve zorlu endüstriyel koşullara karşı olağanüstü dayanıklılık gösterir. Doğru bakım ve kullanım ile uzun yıllar boyunca ilk günkü hassasiyetini korur, yatırım maliyetini amorti eder.
ER16 standardına tam uyumlu yapısı sayesinde, mevcut ER tipi takım tutucular ve pens somunları ile sorunsuz bir şekilde entegre olur. Hızlı ve basit takım değiştirme imkanı sunarak kurulum ve operasyonel karmaşıklığı en aza indirir, zaman ve iş gücü tasarrufu sağlar.
Pensi tutucunun ağız kısmına doğru şekilde yerleştirmeli, ardından pens kapağı (somun) ile sıkmalısınız. En önemlisi, pensin, pens kapağının, tutucunun ve spindle'ın yüksek basınçlı hava ile temiz olduğundan emin olmalısınız. Ayrıca pens kapağını mutlaka tork anahtarı kullanarak, üretici tarafından belirtilen tork değerinde sıkmalısınız. Bu, takımın doğru ve güvenli bir şekilde sıkılmasını sağlar.
Pens kapağını tork anahtarı kullanmadan sıkmak, fazla kuvvet uygulanma ihtimaline karşı pensin hassasiyetini yitirmesine, kırılmasına veya takımın yeterli kuvvetle sıkılmamasına neden olabilir. Bu durum takımın vibrasyon yapmasına, iş parçasının bozulmasına ve işleme sırasında takımın kaymasına veya düşmesine yol açar. Doğru tork, optimum sıkma kuvveti ve salgı hassasiyeti için kritik öneme sahiptir.
Er16 4mm pens, adından da anlaşılacağı üzere sadece 4mm çapındaki silindirik takımları bağlamak üzere tasarlanmıştır. Penslere sıkma aralıkları dışında takım bağlanmamalıdır. ER penslerde genel olarak 0,5mm aralıklarla büyüyen pensler (örneğin 5-6mm pens, 5.5-6.0mm aralığını sıkar) mevcut olsa da, spesifik olarak "4mm pens" kesinlikle 4mm takımlar içindir. Farklı çapta takım bağlamaya çalışmak hem pensin hem de takımın zarar görmesine, takımın kaymasına veya yüksek salgıya yol açar.
Pens, pens kapağı ve tutucuyu işlem öncesi yüksek basınçlı hava ile temizlememek, yüzeylerde biriken talaş veya kirin pensin tam oturmasını engellemesine neden olur. Bu durum yüksek salgıya, takımın tam sıkılamamasına, işleme sırasında vibrasyona, takım ömrünün kısalmasına ve iş parçasında yüzey kalitesi bozukluklarına veya boyutsal hatalara yol açar.
İşlenecek parçada hata olmaması için takımların toplam salgı değerleri, tüm bileşenler (pens, pens kapağı, tutucu ve takım) takıldıktan sonra salgı ölçme cihazları ile tezgaha devir verildikten sonra takım ucundan ölçülmelidir. Bu kontrol, iş parçasının ve işin gerektirdiği uygunluğun sağlanması için hayati öneme sahiptir. Mermak CNC olarak 3 mikron, 5 mikron, 10 mikron ve 20 mikron hassasiyetinde ER pensler sunmaktayız.
Evet, eğer yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, standart pensler yerine Bilyalı (Rulmanlı) veya hidrolik tutucular gibi daha rijit ve yüksek sıkma gücüne sahip tutucular tercih edilmelidir. Bu, takımın kaymasını önler ve daha kararlı bir işleme süreci sağlar.
Pensinizin ömrünü uzatmak için her kullanımdan önce yüksek basınçlı hava ile temizliğini yapmalı, doğru takım çapını kullanmalı ve pens kapağını her zaman tork anahtarı ile doğru torkta sıkmalısınız. Pensinizi, takımın sıkma kuvvetinin azaldığını, yüksek salgı verdiğini (temizlik ve doğru tork uygulamasına rağmen) veya gözle görülür deformasyon, çatlak gibi hasarlar olduğunu fark ettiğinizde değiştirmelisiniz.
Takımın kaymasının birkaç nedeni olabilir: Pensin çapı takım çapına uygun olmayabilir (örneğin 4mm pensle 3.8mm takım sıkmak), pens kapağı tork anahtarı ile yeterli torkta sıkılmamış olabilir, pens, pens kapağı veya tutucu kirli olabilir, pens veya pens kapağı aşınmış veya deforme olmuş olabilir. Tüm bu faktörler kontrol edilmeli ve gerekirse ilgili parçalar değiştirilmelidir.
Mermak CNC olarak Er pensleri 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde satışa sunmaktayız. Satın aldığınız spesifik Er16 4mm pensin salgı hassasiyeti, ürün etiketinde veya detaylarında belirtilecektir. En yüksek hassasiyet (3 mikron) genellikle en kritik ve hassas işlemler için tercih edilir.
ER pens sistemi uluslararası bir standart olup, genel olarak Er16 pensler, diğer markaların Er16 standartındaki tutucuları ve pens kapakları ile uyumludur. Ancak, en iyi performans ve salgı hassasiyeti için aynı kalitede ve markada set olarak kullanılması tavsiye edilir. Farklı markaların üretim toleransları birleştiğinde salgı değerlerinde istenmeyen artışlar görülebilir.
Mermak CNC tarafından sağlanan tüm ürünler, üretim hatalarına karşı standart garanti koşullarımız altındadır. Bu garanti, ürünün normal kullanım koşullarında meydana gelebilecek malzeme veya işçilik kusurlarını kapsar. Aşınma, yanlış kullanım veya yetersiz bakımdan kaynaklanan sorunlar garanti kapsamı dışındadır. Detaylı garanti koşulları için satış sonrası hizmetlerimizle iletişime geçebilirsiniz.
Elbette, Mermak CNC olarak satış sonrası teknik destek hizmeti sunmaktayız. Er16 4mm pensinizle ilgili bir sorun yaşamanız durumunda teknik ekibimizle iletişime geçebilirsiniz. Yedek parça temini için de ürün barkod numarasını (8692024011098) belirterek kolayca sipariş verebilir veya mevcut stok durumunu öğrenebilirsiniz.
ER pensler genellikle yüksek kaliteli, özel alaşımlı takım çeliklerinden (örneğin 65Mn veya 40Cr gibi yay çelikleri) üretilir ve ısıl işlemden geçirilerek sertleştirilir. Bu, onlara yüksek sıkma kuvveti, esneklik ve aşınma direnci kazandırır. Paslanmaya karşı dayanıklılık, kullanılan çeliğin tipine ve yüzey işlemine bağlıdır; ancak düzenli temizlik ve uygun depolama, paslanmayı önlemek için önemlidir.
