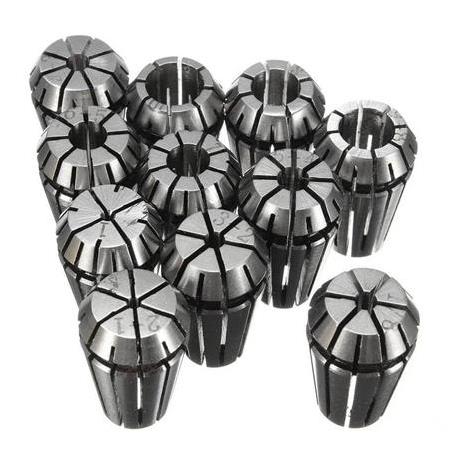

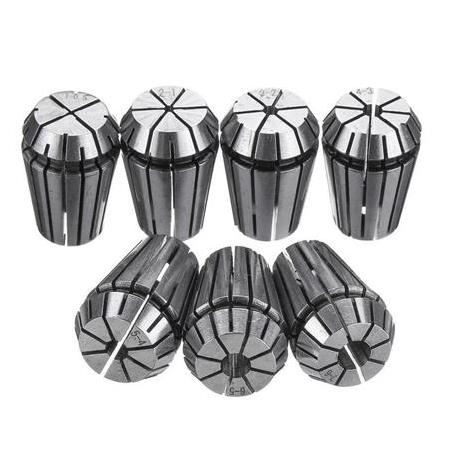

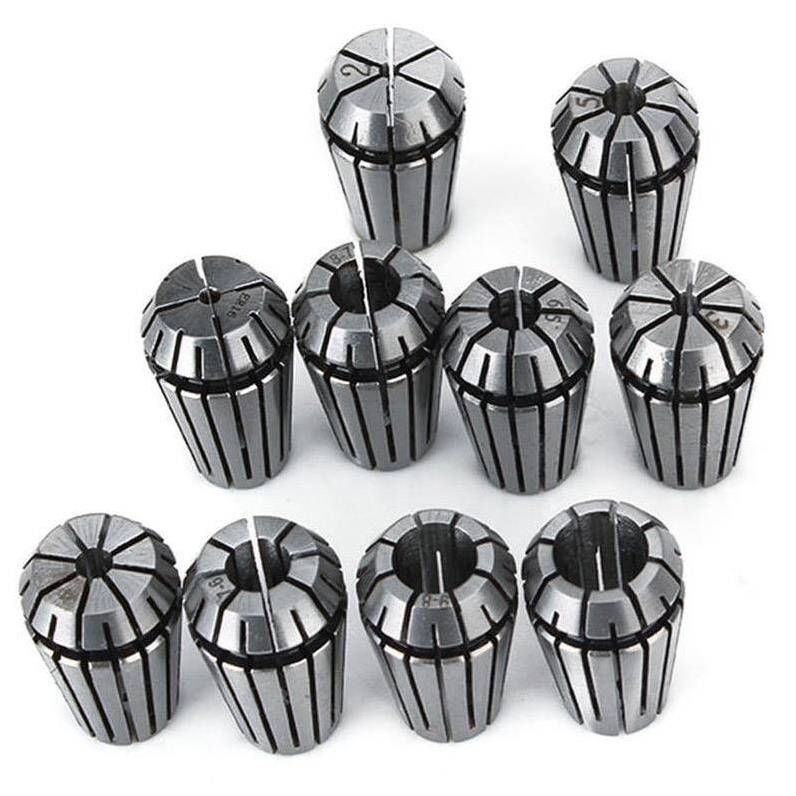

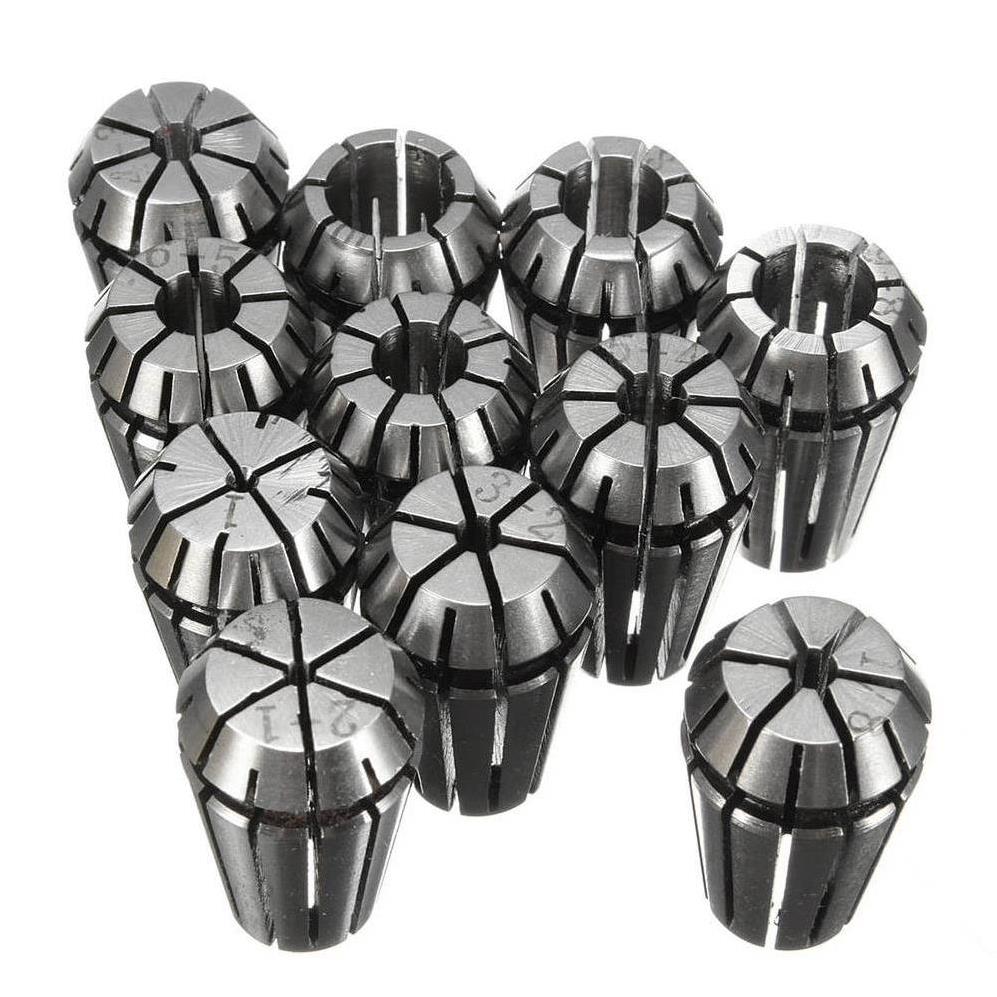

Er20 11 mm Pens Takım Tutucu, modern talaşlı imalat ve endüstriyel otomasyon sistemlerinde vazgeçilmez bir hassasiyet ve güvenilirlik bileşenidir. Yüksek hızlı CNC frezeleme, tornalama ve özel takım imalat tezgahlarında, kesici takımların spindle'a mutlak doğrulukla sabitlenmesi, nihai ürün kalitesi, takım ömrü ve operasyonel verimlilik açısından kritik öneme sahiptir. Bu ER20 pens, silindirik takımları 11 mm çapında sıkıca kavrayarak, işleme süreçlerinde oluşabilecek vibrasyonları minimuma indirir, salgı değerlerini kabul edilebilir limitlerin altında tutar ve böylece iş parçası üzerinde mükemmel yüzey kalitesi ve geometrik hassasiyet elde edilmesini sağlar.
Ürünün tasarımında ve kullanımında dikkat edilen teknik detaylar, onu sıradan bir takım tutucudan ayırır. Pensin, özel olarak tasarlanmış pens kapağı (somun) vasıtasıyla tutucuya yerleştirilip sıkılması, takıma yüksek radyal ve aksiyel kuvvetlere karşı direnç kazandırır. Bu sıkma işlemi sırasında, hassasiyetin korunması ve pensin zarar görmemesi için *tork anahtarı* kullanılması hayati öneme sahiptir. Aşırı veya yetersiz tork uygulaması, pensin hassasiyetini kaybetmesine, çatlamasına, takımın salgı yapmasına veya işleme sırasında yerinden çıkmasına neden olabilir. Ayrıca, işleme öncesinde pens, pens kapağı ve tutucunun yüksek basınçlı hava ile temizlenmesi, mikron seviyesindeki hassasiyetin sürdürülebilirliği için olmazsa olmaz bir adımdır. Bu pens, 0.5 mm'lik sıkma aralıkları prensibiyle tasarlanmış olup, takımı gereksiz yere esnetmeden en doğru mukavemetle sıkma imkanı sunar, bu da takımın bırakılması veya istenmeyen salgı problemlerinin önüne geçer.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Er20 11 mm Pens Takım Tutucu, özellikle mikro işleme ve yüksek hassasiyet gerektiren kalıp, prototip ve özel takım üretiminde tercih edilir. Düşük salgı değerleri sayesinde, küçük çaplı takımlarla dahi karmaşık geometrilerde mükemmel yüzey kalitesi ve boyutsal doğruluk elde edilmesini sağlar. Bu alanlarda, en ufak bir salgı hatası dahi nihai ürünün hurdaya ayrılmasına neden olabileceğinden, bu pensin sunduğu stabilite kritik öneme sahiptir.
Otomotiv ve havacılık gibi güvenlik ve performansın ön planda olduğu sektörlerde, motor blokları, türbin kanatları veya iniş takımları gibi kritik bileşenlerin üretiminde Er20 11 mm pensler kullanılır. Yüksek devir ve ilerleme hızlarında takımın güvenilir bir şekilde tutulması, seri üretimde tutarlılık ve parça kalitesi açısından vazgeçilmezdir. Bu pens, tekrarlanabilir hassasiyet sağlayarak üretim bandındaki verimliliği artırır ve hurda oranlarını düşürür.
Minimum salgı değerleri ve stabil takım tutuşu sayesinde, daha yüksek kesme parametreleriyle çalışılabilir, bu da malzeme kaldırma oranını artırır. İşlem süreleri kısalır, takım değişim ihtiyacı azalır ve üretim kapasitesi maksimum seviyeye çıkarılarak operasyonel verimlilikte gözle görülür bir artış sağlanır.
Yüksek kaliteli alaşımlı çelikten üretilen bu pens, doğru torklama ve düzenli temizlik ile kullanıldığında, aşınmaya ve deformasyona karşı üstün direnç gösterir. Bu durum, hem pensin hem de takımların ömrünü uzatarak, işletmelerin sarf malzeme maliyetlerini düşürür ve yatırımın geri dönüş süresini optimize eder.
Endüstriyel standart ER serisi ile tam uyumlu olan Er20 11 mm pens, mevcut CNC tezgah sistemlerine ve takım tutuculara sorunsuz bir şekilde entegre edilebilir. Bu kolaylık, kurulum sürelerini kısaltır, farklı sistemler arasında geçişi basitleştirir ve üretim süreçlerinde esneklik sağlar.
Er20 11 mm pensimiz nominal olarak 11 mm çapındaki takımları sıkmak için tasarlanmıştır. ER penslerin genel yapısı gereği, takımı doğru mukavemetle ve salgı hassasiyetiyle sıkabilmek için belirtilen çapa en yakın takımlarla kullanılması önemlidir. Penslere sıkma aralıkları dışında takım bağlanmamalıdır, aksi takdirde salgı ve takım bırakma gibi problemler yaşanabilir.
Pens kapağını tork anahtarıyla sıkmak kritik öneme sahiptir. Tork anahtarı kullanmadan, elle veya fazla kuvvetle sıkılan pensler, hassasiyetini yitirebilir, çatlayabilir veya kırılabilir. Bu durum, işlem sırasında takımın vibrasyon yapmasına, iş parçasının bozulmasına ve hatta takımın yerinden çıkmasına neden olabilir. Doğru tork, pensin ve takımın ömrünü uzatır ve işleme kalitesini garantiler.
Pens, pens kapağı, tutucu ve spindle dahil tüm ilgili yüzeyler işleme başlamadan önce mutlaka yüksek basınçlı hava ile temizlenmelidir. Normal bezle silmek, yüzeylerde kalabilecek mikroskobik toz veya talaş parçacıklarını tamamen temizleyemez ve bu da salgı problemlerine veya pensin tam sıkmamasına yol açabilir, bu da işleme kalitesini doğrudan etkiler.
Eğer çok yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanacaksanız, Er20 pens yerine Bilyalı (Rulmanlı) veya benzeri daha rijit tutucuları tercih etmeniz daha doğru olacaktır. Er pensler genel amaçlı kullanıma uygun olsa da, aşırı yük altında performans kaybı ve salgı artışı yaşayabilirler.
Er penslerimiz 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde üretilmektedir. İşlenecek parçada hata olmaması için, tüm bileşenler (pens, tutucu, somun, takım) tezgaha takıldıktan sonra devir verilerek takım ucundan salgı ölçme cihazları ile toplam salgı değeri mutlaka ölçülmelidir. Bu ölçüm, iş parçasına ve işe uygunluğunu kontrol etmek için hayati öneme sahiptir.
Evet, ER pensler ER8, ER11, ER16, ER20, ER25, ER32, ER40 ve ER50 gibi farklı çapları bağlayabilecek kapasite ve büyüklükte modellerde mevcuttur. Er20, belirli bir dış çapa ve sıkma kapasitesine sahip bir boyuttur. Numarası büyüdükçe, pensin dış çapı ve dolayısıyla bağlayabileceği takım çapı da artar, böylece daha büyük takımların güvenle sabitlenmesini sağlar.
ER pensler genellikle nominal çaplarına yakın takımları en iyi şekilde sıkarlar. Genelde bir pensin nominal çapından 0.5 mm'ye kadar daha küçük çaplı takımları sıkabilme esnekliği bulunsa da, en iyi performans ve salgı hassasiyetini elde etmek için takım çapına en yakın pensi kullanmak her zaman tavsiye edilir. 10.8 mm'lik bir takım için ideal olan 10.5-11 mm aralığını sıkabilen bir pens olacaktır.
Pens ve takım tutucunuzu her kullanımdan önce görsel olarak kontrol etmek önemlidir. Aşınma belirtileri arasında pensin ağız kısmında çatlaklar, deformasyon, sıkma yüzeylerinde parlama veya matlaşma, veya pensin takımı eskisi kadar sağlam tutamaması sayılabilir. Özellikle tork anahtarı kullanılmadan sıkma yapıldıysa veya pens yere düştüyse kontrol daha sık yapılmalıdır. Salgı değerlerinde beklenmeyen artışlar da pensin aşındığını veya zarar gördüğünü gösterebilir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Er20 11 mm penslerimiz, üretim hatalarına karşı standart endüstriyel garanti koşullarımız kapsamında yer almaktadır. Garanti süresi ve detayları için lütfen satın alma belgenizdeki bilgileri kontrol edin veya doğrudan müşteri hizmetlerimizle iletişime geçin. Kullanıcı hatası, yanlış montaj veya aşırı zorlama gibi durumlar genellikle garanti kapsamı dışında kalabilir.
Evet, Mermak CNC olarak pens kapakları ve takım tutucular dahil olmak üzere ER pens sisteminizin tüm bileşenleri için yedek parça temini sağlıyoruz. İhtiyacınız olan parçayı belirlemek için lütfen ürün modelinizi veya barkod numarasını (Er20 11 mm pens için 8692024011197) müşteri hizmetlerimize iletin. Size en kısa sürede yardımcı olacağız.
Mermak CNC olarak sunduğumuz ER pensler, yüksek hassasiyetli üretim standartlarına uygun olarak, 3 mikron, 5 mikron, 10 mikron ve 20 mikron gibi farklı salgı hassasiyetlerinde mevcuttur. Ürünlerimiz, uzun ömürlü kullanım ve yüksek işleme kalitesi sağlamak üzere tasarlanmıştır. Ayrıca, geniş ürün yelpazemiz ve teknik destek hizmetimizle sizlere doğru çözümü sunmayı hedefliyoruz.
Evet, ürünlerimizin orijinalliğini teyit etmek için barkod numarasını kontrol edebilirsiniz. Er20 11 mm pensimizin ürün barkod numarası 8692024011197'dir. Bu numara, ürünün Mermak CNC güvencesiyle üretildiğini ve satıldığını gösterir. Herhangi bir şüpheniz olursa, barkod numarasını müşteri hizmetlerimizle paylaşarak doğrulama yapabilirsiniz.
Evet, Er pensleri tek tek alabileceğiniz gibi, farklı çaplarda pensleri içeren setler halinde de satışa sunmaktayız. Özellikle farklı takım çaplarıyla çalışan atölyeler veya yeni kurulumlar için pens setleri daha ekonomik ve pratik bir çözüm sunabilir. Set seçeneklerimiz ve içerikleri için web sitemizi veya satış temsilcilerimizi inceleyebilirsiniz.
