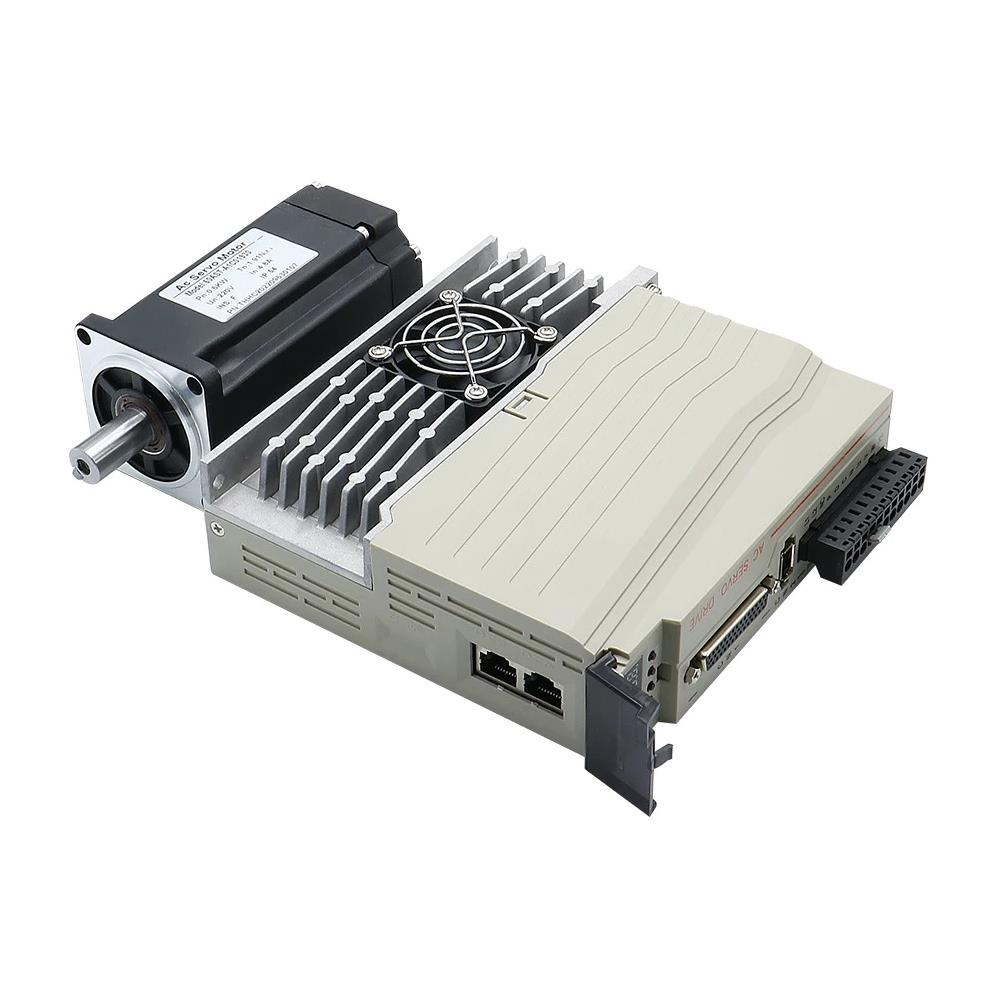

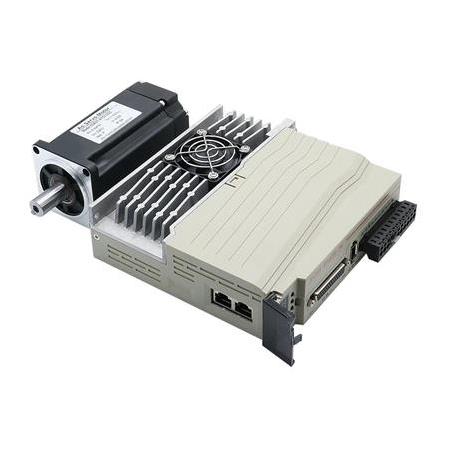

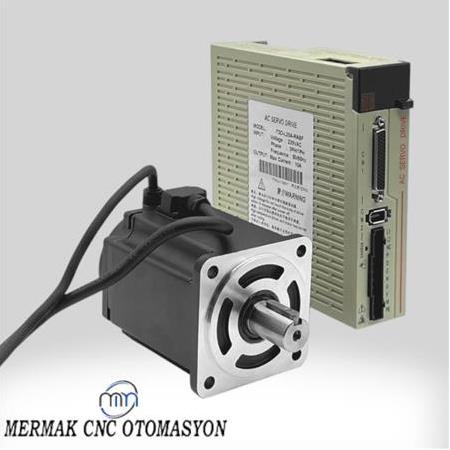

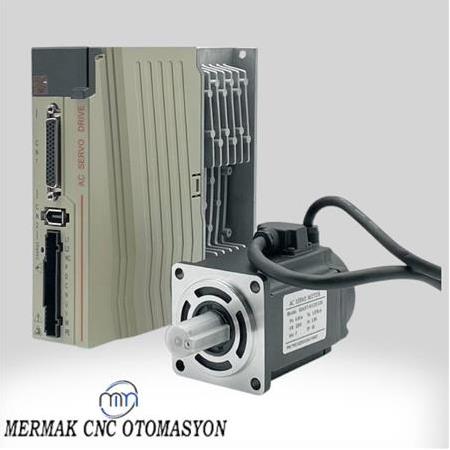

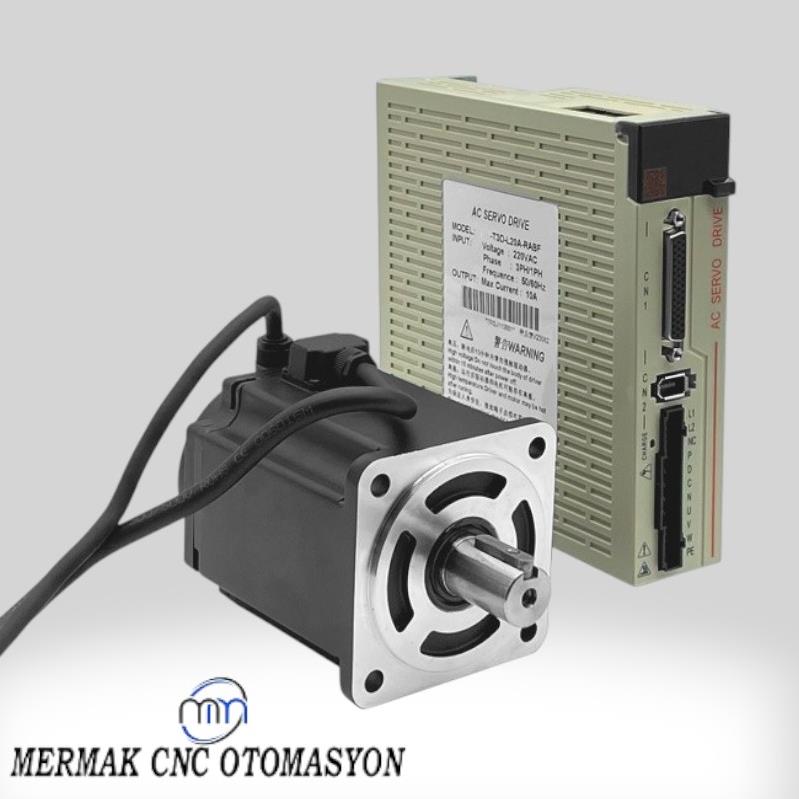

"1KW Servo Motor 80AST-A1C03230 T3D-L20A-RABF", 1 kilowatt gücünde bir servo motor ile bu motoru hassas bir şekilde kontrol eden bir servo sürücüden oluşan entegre bir hareket kontrol sistemidir.
Bu sistem, endüstriyel otomasyon uygulamalarında yüksek doğrulukta konum, hız ve tork kontrolü sağlayarak dinamik ve tekrarlanabilir hareketler için kullanılır.
1KW Servo Motor 80AST-A1C03230 T3D-L20A-RABF - 3.2 N·m Tork ve 3000 RPM Hassasiyet
Mermak CNC Teknoloji Market'in sunduğu 1KW Servo Motor 80AST-A1C03230, endüstriyel otomasyon projelerinizde güç, hız ve hassasiyeti bir araya getiren komple bir hareket kontrol çözümüdür. Bu set, 1 kW (1000 Watt) gücündeki servo motoru, uyumlu T3D-L20A-RABF sürücüsü ve gerekli bağlantı kabloları ile birlikte gelir. Özellikle yüksek dinamizm gerektiren CNC makineleri, paketleme hatları, robotik sistemler ve özel amaçlı otomasyon ekipmanları için tasarlanmıştır. 220V AC besleme gerilimi ile çalışan bu sistem, 3000 RPM anma hızına ve 3.2 N·m anma torkuna ulaşarak, uygulamalarınızda beklenen performansı ve verimliliği garanti eder. Sağlam yapısı ve gelişmiş kontrol yetenekleri ile üretim süreçlerinizi bir üst seviyeye taşır.
Öne Çıkan Avantajlar
Yüksek Performans ve Güç: 1 kW güç kapasitesi ve 3.2 N·m sürekli tork değeri sayesinde, bu motor en zorlu yükler altında bile kararlı ve güçlü bir performans sergiler. 3000 RPM'e varan anma hızı, makine çevrim sürelerini kısaltarak üretkenliği artırır.
Üst Düzey Konumlandırma Hassasiyeti: Dahili 17-bit manyetik mutlak (absolute) encoder, her açıldığında referans noktası arama (homing) ihtiyacını ortadan kaldırır. Bu özellik, elektrik kesintilerinden sonra bile pozisyon bilgisini koruyarak, sistemin kaldığı yerden hatasız bir şekilde çalışmaya devam etmesini sağlar ve kurulum süresini önemli ölçüde azaltır.
Zorlu Endüstriyel Koşullara Dayanıklılık:IP65 koruma sınıfı, motorun toz girişine karşı tam korumalı ve düşük basınçlı su jetlerine karşı dayanıklı olduğu anlamına gelir. Bu sayede talaşlı imalat, tekstil veya gıda işleme gibi nemli ve tozlu ortamlarda bile uzun ömürlü ve güvenilir bir çalışma sunar.

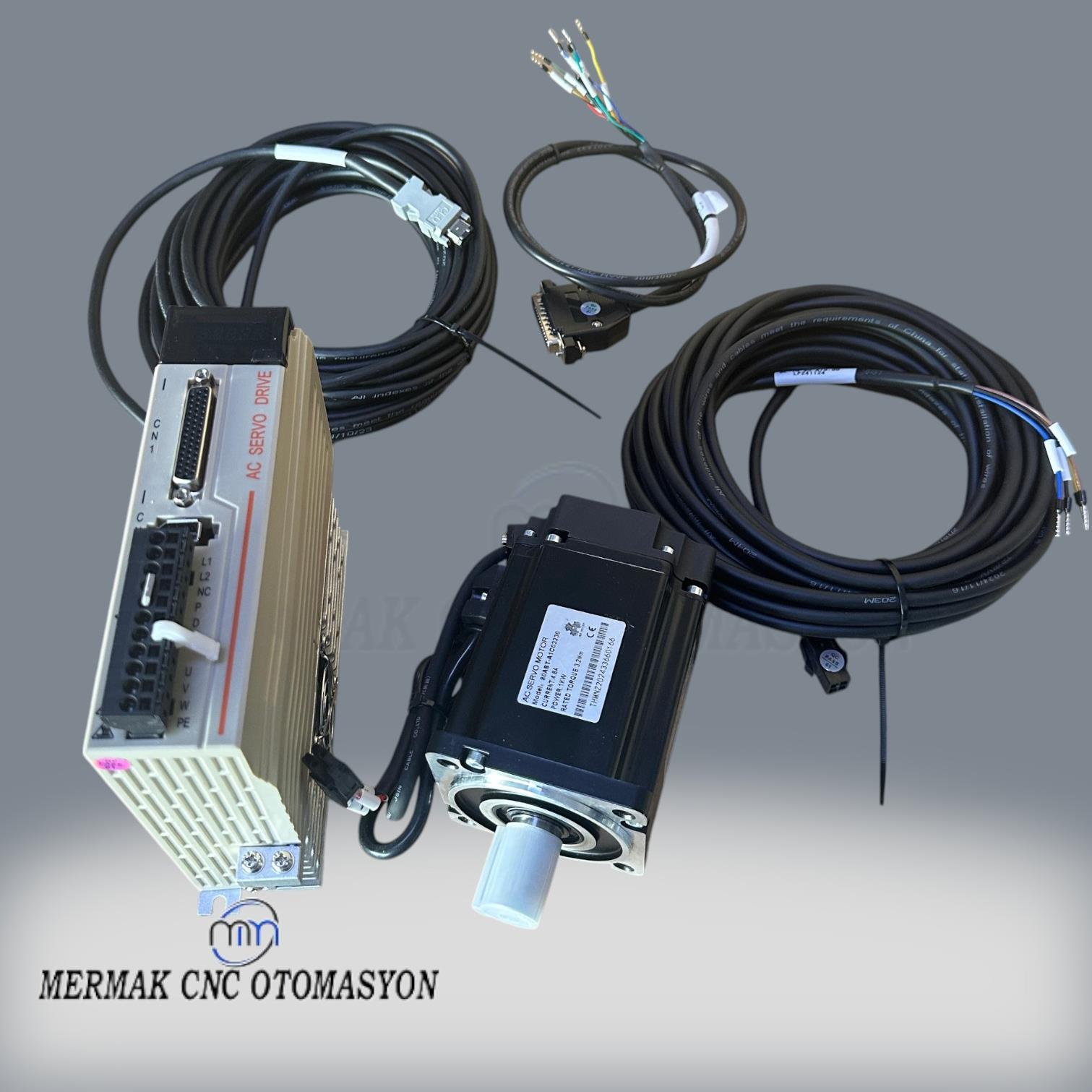

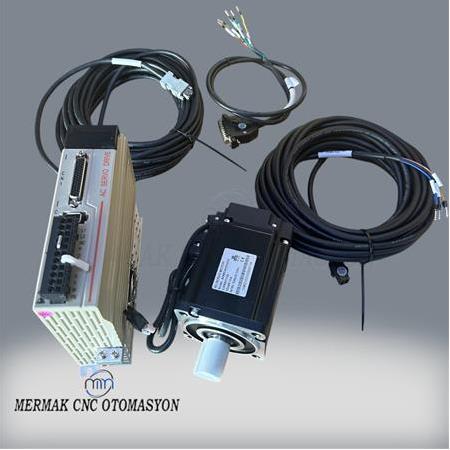

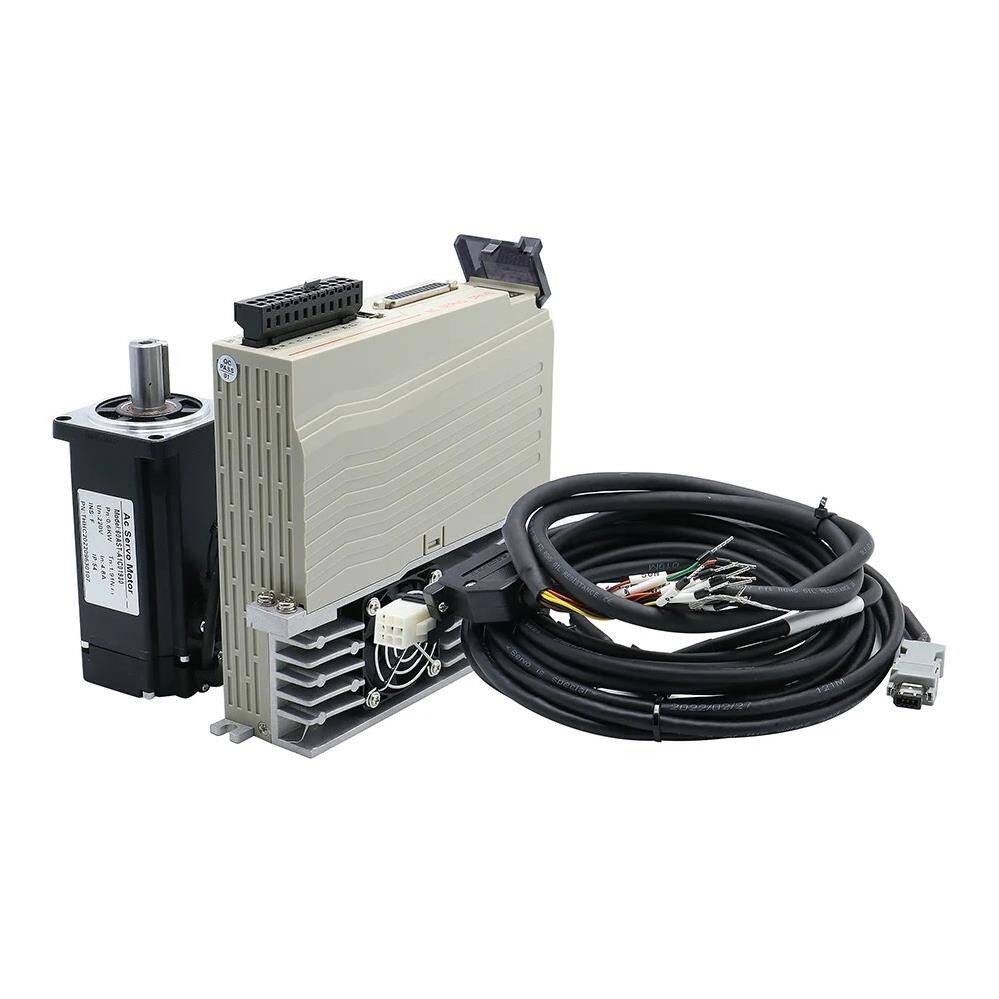

Tak-Çalıştır Komple Çözüm: Set, 80AST-A1C03230 motor ve T3D-L20A-RABF sürücüye ek olarak, 10 metre uzunluğunda güç ve encoder kablolarını da içerir. Bu sayede ek bileşen arayışına girmeden, sisteminizi hızlı ve kolay bir şekilde devreye alabilirsiniz.
Teknik Özellikler Özeti
Motor Modeli: 80AST-A1C03230

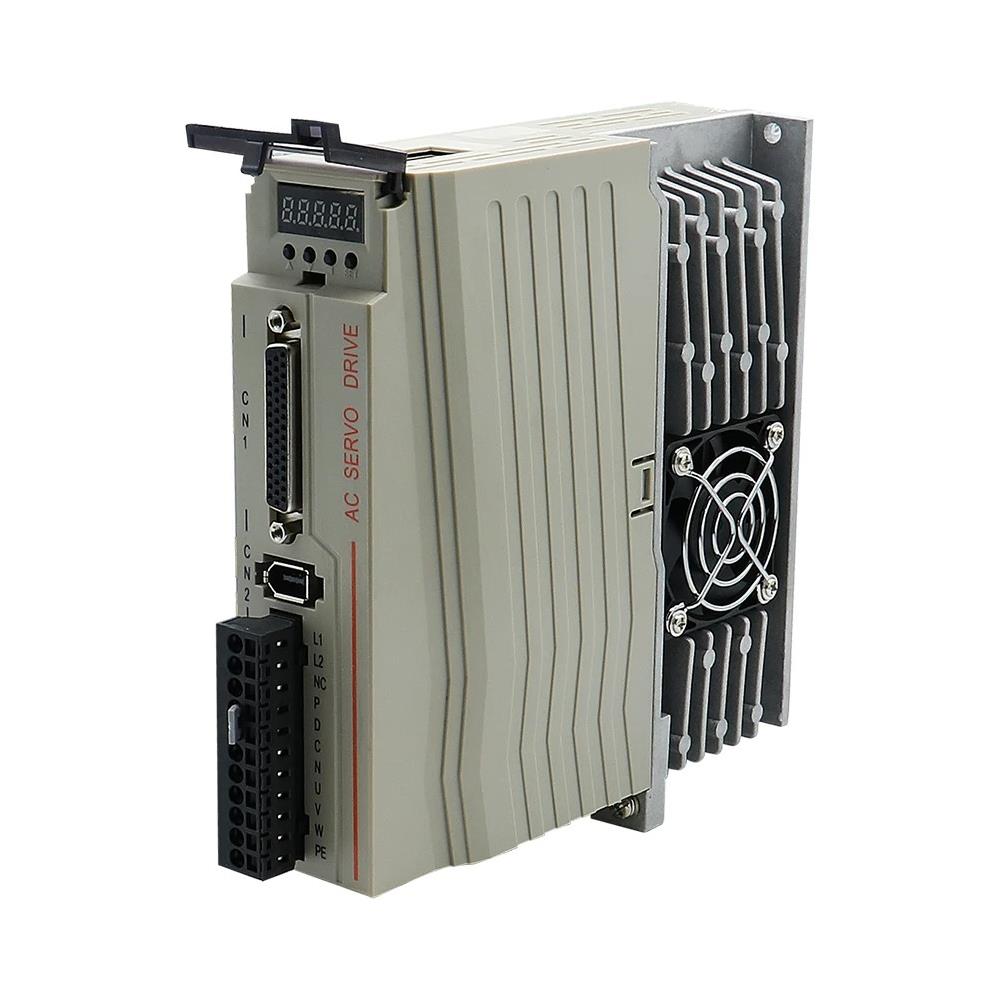

Sürücü Modeli: T3D-L20A-RABF
Güç: 1 kW (1000 Watt)
Anma Gerilimi: 220V AC
Anma Torku: 3.2 N·m
Anma Hızı: 3000 RPM
Encoder Tipi: 17 Bit Manyetik Mutlak Encoder

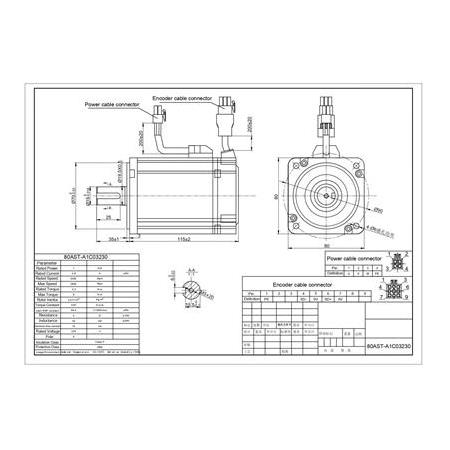

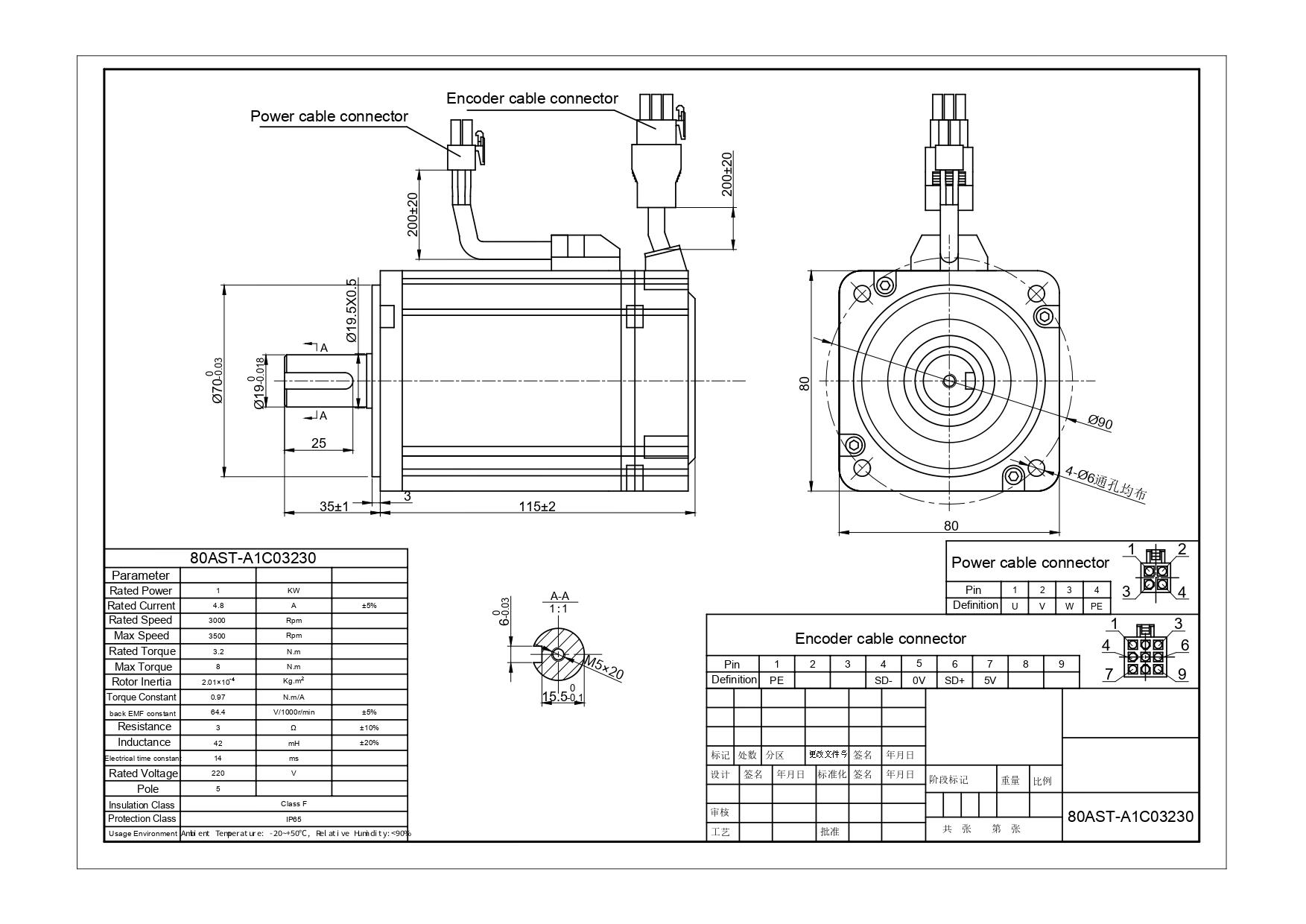

Flanş Boyutu: 80 mm x 80 mm
Koruma Sınıfı: IP65
Detaylı Teknik Veri Tablosu
ParametreDeğerAçıklamaMotor Kodu80AST-A1C03230Motorun benzersiz model tanımlayıcısıdır.Sürücü KoduT3D-L20A-RABFMotor ile tam uyumlu, gelişmiş koruma özelliklerine sahip AC servo sürücü.Nominal Güç1 kW (1000 Watt)Motorun sürekli olarak sağlayabildiği mekanik güç çıkışıdır.Nominal Besleme Gerilimi220V ACStandart endüstriyel monofaze şebeke gerilimi ile çalışır.Nominal Tork3.2 N·mMotorun 3000 RPM hızında sürekli olarak üretebildiği döndürme momentidir.Nominal Devir Hızı3000 RPMMotorun anma torkunu sağlarken dönebileceği maksimum sürekli hız.Encoder Çözünürlüğü17 Bit Mutlak (Absolute)Bir turda 131,072 farklı pozisyon algılayarak ultra yüksek hassasiyet sağlar.Flanş Ölçüsü80 mm x 80 mmMotorun makineye montaj yüzeyinin boyutlarıdır. Standart bağlantı sağlar.Koruma SınıfıIP65Toza ve düşük basınçlı suya karşı koruma sunarak zorlu şartlarda çalışmayı mümkün kılar.Kablo Uzunlukları10 Metre Güç & 10 Metre EncoderPano ile motor arasında esnek montaj imkanı tanıyan uzun kablo seti.
Endüstriyel Uygulama Alanları
80AST-A1C03230 servo motor seti, geniş bir uygulama yelpazesinde yüksek verimlilik ve güvenilirlik sunar. 1 kW gücü ve hassas kontrol yetenekleri sayesinde aşağıdaki alanlarda ideal bir seçimdir:
Orta ve büyük ölçekli CNC router ve plazma kesim makinelerinin eksen hareketleri
Yüksek hızlı paketleme ve etiketleme makineleri
Hassas pozisyonlama gerektiren montaj hatları ve robotik kollar
Tekstil makinelerinde iplik sarma ve desen oluşturma sistemleri
Otomatik dolum ve kapak kapatma makineleri
Ahşap, metal ve plastik işleme endüstrileri için özel otomasyon çözümleri
Montaj ve Kullanım Önerileri
Sisteminizin uzun ömürlü ve sorunsuz çalışması için aşağıdaki noktalara dikkat ediniz:
Motoru monte ederken 80x80 mm flanş yüzeyinin tam olarak oturduğundan ve tüm cıvataların eşit torkla sıkıldığından emin olun.
T3D-L20A-RABF sürücüyü, iyi havalandırılan ve elektromanyetik gürültüden uzak bir panoya monte edin.

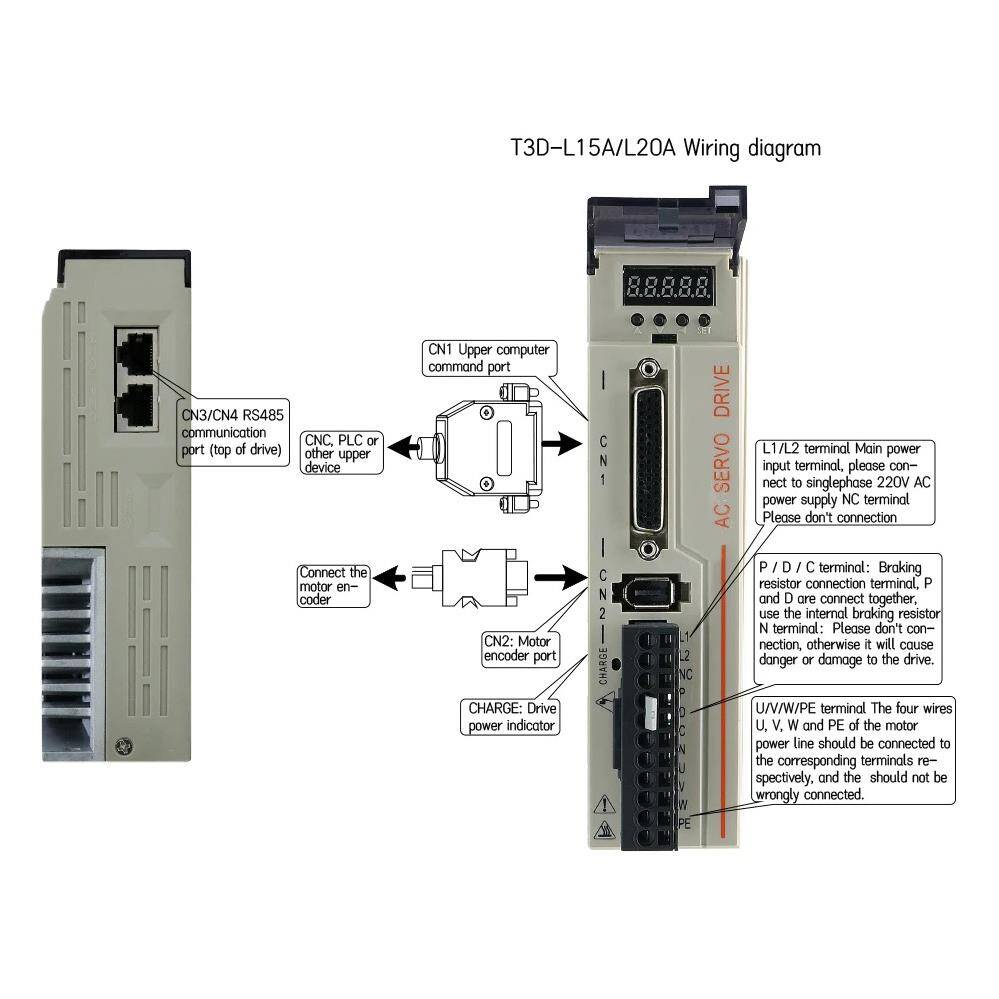

Sürücünün 220V AC beslemesini, belirtilen terminal bağlantılarına doğru şekilde yapın ve mutlaka topraklama hattını bağlayın.
17-bit mutlak encoder'ın hassasiyetini korumak için encoder kablosunu güç kablolarından ayrı bir kanaldan geçirmeye özen gösterin.
Teknik Uzman Notu
1KW Servo Motor 80AST-A1C03230 seti, özellikle üretimde kesintiye tahammülü olmayan kullanıcılar için tasarlanmış bir mühendislik ürünüdür. Bu setin en kritik avantajı, şüphesiz 17-bit mutlak (absolute) encoder'ıdır. Artımlı (incremental) encoder'ların aksine, bu teknoloji sayesinde makinenizin pozisyonunu asla kaybetmezsiniz. Bu, özellikle büyük parçaların işlendiği ve bir elektrik kesintisinin maliyetli hurdalara yol açabileceği CNC uygulamalarında hayati bir önem taşır. Ayrıca, IP65 sızdırmazlık standardı, motorun sadece bir laboratuvar ortamı ekipmanı olmadığını, gerçek dünya fabrika koşullarında, soğutma sıvısı sıçramaları ve metal tozu gibi etkenlere maruz kalarak dahi yıllarca güvenle çalışabileceğini kanıtlar. T3D-L20A-RABF sürücünün aşırı yük, aşırı gerilim gibi dahili koruma mekanizmalarıyla birleştiğinde, bu set hem hassas hem de son derece dayanıklı bir otomasyon omurgası oluşturur.
?
Bu Cihazın Elektrik Dişli Parametresi Nedir Yavaş Haraket Ediyor Kırmızı Mach3 Karttan Calsiy▼
? 80AST-A1C03230 elektrik dişli parametresi servo motor elektrik dişli parametresi T3D-L20A-RABF elektrik dişli parametresi servo motor yavaş hareket sorunu mach3 kart servo motor elektrik dişli ayarı 1KW Servo Motor 80AST-A1C03230 elektrik dişli (electronic gear) parametresi: T3D-L20A-RABF sürücüde P-060 ve P-061 parametreleridir. Bu değerler yanlış veya çok yüksek seçilirse motor yavaş hareket eder. Mach3 kart ile tam uyum için P-060 ve P-061 oranını, Mach3'te ayarladığınız adım/mm ve makine mekanik oranınıza göre hesaplayıp girmeniz gerekir.
Detaylı Açıklama: - Elektrik dişli (electronic gear) parametresi, sürücüye gelen step sinyalinin motora nasıl çevrileceğini belirler. - T3D-L20A-RABF sürücüde: - P-060: Electronic Gear Molecular (pay kısmı) - P-061: Electronic Gear Denominator (payda kısmı) - Ayar aralığı: 1 ~ 32767 (her ikisi için) - Varsayılan genellikle 1000/1000’dir, yani 1:1 oran. - Motorun yavaş hareket etmesi, genellikle bu oranın çok yüksek veya çok düşük ayarlanmasından kaynaklanır. - Mach3 kart ile uyum için: 1. Mach3’te eksen başına adım/mm değerini belirleyin. 2. Sürücüde P-060/P-061 oranını, Mach3’ten çıkan pulse sayısının motora uygun şekilde çevrilmesini sağlayacak şekilde ayarlayın. 3. Örnek: Mach3’te 1600 pulse/rev çıkış, motor 10000 pulse/rev istiyor ise, P-060=10000, P-061=1600 girilir (veya sadeleştirilmiş haliyle). - Ayar sonrası motor hızınız ve hassasiyetiniz değişir. Yanlış ayar motorun yavaş veya çok hızlı hareket etmesine neden olur. - Menüye girip P-060 ve P-061’i güncelleyin, değişiklik sonrası mutlaka Mach3 ile test edin.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz, kendim fiyat veya stok bilgisi üretemem. T3D-Full-manual-V2.3_-English-version SERVO MOTOR VE SÜRÜCÜ KILAVUZU.pdf
1KW 80AST servo motorunuzla doğrudan uyumlu 80mm flanşlı, 1/5 oranında tork artışı ve hız düşüşü sağlayarak yüksek hızlı uygulamalar için idealdir. Düşük boşluk (backlash) sayesinde hassas konumlandırma sunar.
80AST servo motorunuzla uyumlu 80mm flanşlı bu redüktör, 1/10 oranında daha yüksek tork sağlayarak ağır yük veya daha yavaş, güçlü hareket gerektiren uygulamalar için mükemmeldir. Hassas kontrol ve dayanıklılık sunar.
Çeşitli servo motorlarla uyumlu olabilecek genel amaçlı bir redüktör olup, 1/5 oranıyla hız ve tork arasında iyi bir denge sunar. Uygulamanızın dinamik gereksinimlerine göre esneklik sağlar.
Daha yüksek tork gerektiren genel servo uygulamaları için 1/10 oranında tork artışı sunar. Sağlam yapısı ve hassas dişli sistemi ile güvenilir performans sağlar.
80AST servo motorlar genellikle Nema 34 flanş boyutlarına yakın olduğundan, bu redüktör uyumlu olabilir. 1/5 oranıyla yüksek hız ve hassasiyet gerektiren uygulamalar için uygundur.
Nema 34 flanş uyumluluğu sayesinde 80AST servo motorunuzla kullanılabilir. 1/10 oranıyla yüksek tork ve hassas hareket kontrolü sağlayarak zorlu uygulamalarda üstün performans sunar.
Eğer servo motorunuz için 90mm flanş adaptörü kullanılıyorsa veya gelecekte daha büyük bir servo motor düşünülüyorsa, bu redüktör 1/5 oranıyla yüksek hız ve hassasiyet sunar.
90mm flanş uyumluluğu ve 1/10 oranıyla, daha büyük servo motorlar veya adaptörlü kurulumlar için yüksek tork ve hassas kontrol sağlar. Ağır yük uygulamalarında güvenilir bir seçenektir.
Mach3 yazılımı ile uyumlu, 3 eksenli CNC makineleri için uygun maliyetli ve yaygın bir çözümdür. USB bağlantısı sayesinde kolay kurulum ve kullanım sunar.
2000 KHz darbe frekansı ile çok daha hızlı ve hassas hareket kontrolü sağlar, bu da servo motorların dinamik performansını tam olarak kullanmanıza olanak tanır. Yüksek hızlı ve hassas işleme gerektiren uygulamalar için idealdir.
4 eksenli CNC makineleri için uygun fiyatlı bir başlangıç çözümüdür. Mach3 ile uyumlu olup, ek bir döner eksen veya takım değiştirici gibi 4. eksen uygulamalarını destekler.
2000 KHz darbe frekansı ile 4 eksende yüksek hız ve hassasiyet sunar. Servo motorlarınızın potansiyelini en üst düzeyde kullanmak ve karmaşık 4 eksenli işleme yapmak için mükemmeldir.
Bilgisayardan bağımsız çalışabilen, endüstriyel ortamlar için tasarlanmış sağlam bir kontrol ünitesidir. Dahili ekran ve tuş takımı ile kolay kullanım ve kararlı performans sunar.
Profesyonel el çarkı entegrasyonu sayesinde manuel hareketlerde yüksek hassasiyet ve kolaylık sağlar. Özellikle hassas ayar ve takım sıfırlama işlemleri için büyük avantaj sunar.
En karmaşık CNC uygulamaları için tasarlanmış, 5 eksenli bağımsız bir kontrol ünitesidir. Yüksek performans ve güvenilirlik arayan profesyonel kullanıcılar için idealdir.
El çarkı ve klavye ile tam entegre, kullanıcı dostu bir arayüze sahip kapsamlı bir freze kontrol ünitesidir. Programlama ve operasyonel kolaylık sağlayarak verimliliği artırır.
Ddcs V4.1'in 4 eksenli versiyonu, modern arayüzü ve el çarkı entegrasyonu ile 4 eksenli servo sistemler için kullanıcı dostu ve yüksek performanslı bir kontrol sağlar.
Küçük ve orta ölçekli CNC makineleri için kompakt ve ekonomik bir çözümdür. USB bağlantısı ile kolay entegrasyon ve 4 eksen kontrolü sunar, bütçe dostu projeler için idealdir.
Ürün Açıklaması
Sürücü Kodu
T3D-L20A-RABF
Encoder Kablo Kodu
BM-TH-80AI-A10.0F
Güç Kablo Kodu
DL-TH-60-A10.0D
Encoder Tip
Absolute encoder
KW
1000 Watt
