Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

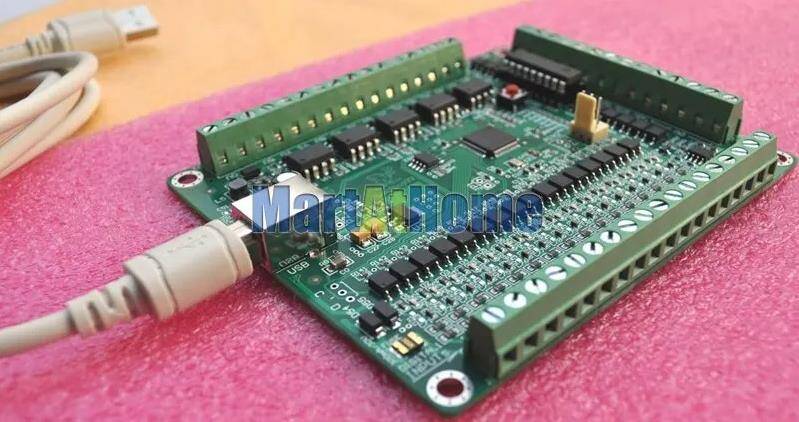

Endüstriyel otomasyon projelerinizin temelini oluşturan, hassasiyet ve güvenilirliği bir araya getiren 3 Eksen AKZ 250-USB3-NPN Mach3 Kontrol Kartı, CNC uygulamalarında çığır açan bir çözüm sunmaktadır. Bu kart, modern üretim süreçlerinin ihtiyaç duyduğu yüksek performanslı hareket kontrolünü sağlamak üzere özel olarak tasarlanmıştır. USB Tam Hızlı bağlantı özelliği sayesinde, bilgisayarınız ile makineniz arasında kesintisiz ve stabil bir iletişim köprüsü kurar, bu da karmaşık G-kodlarının gecikmesiz işlenmesini ve operasyonel verimliliğin maksimize edilmesini garantiler. Özellikle hassas işleme, prototipleme ve otomasyon gerektiren her türlü endüstriyel senaryo için vazgeçilmez bir bileşendir.

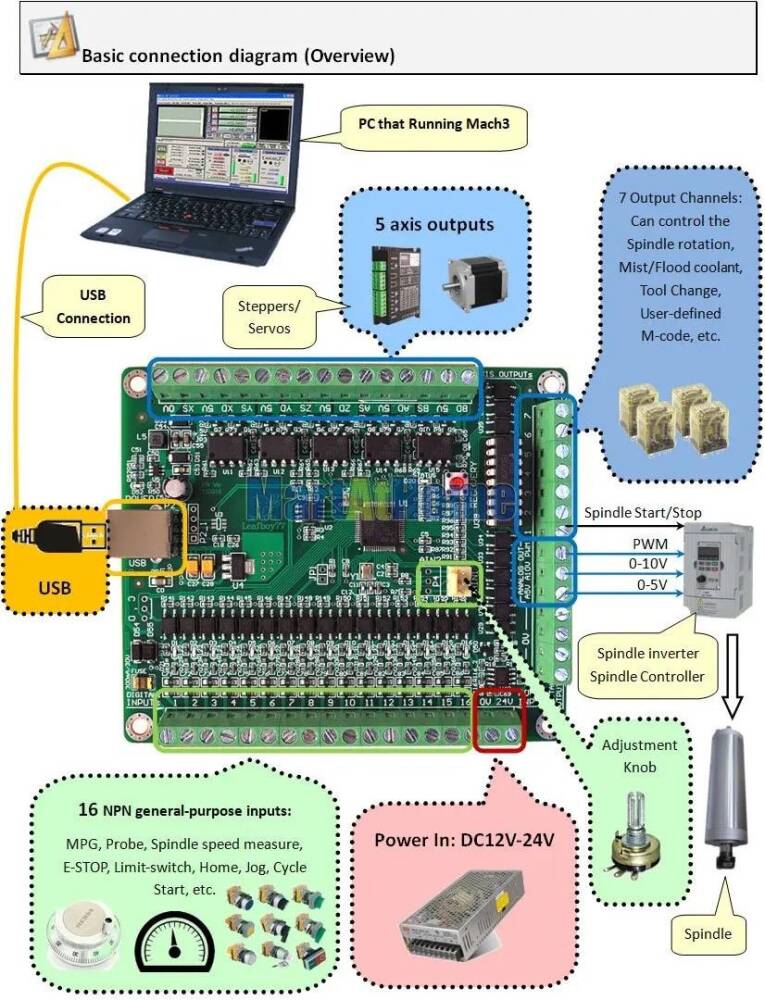

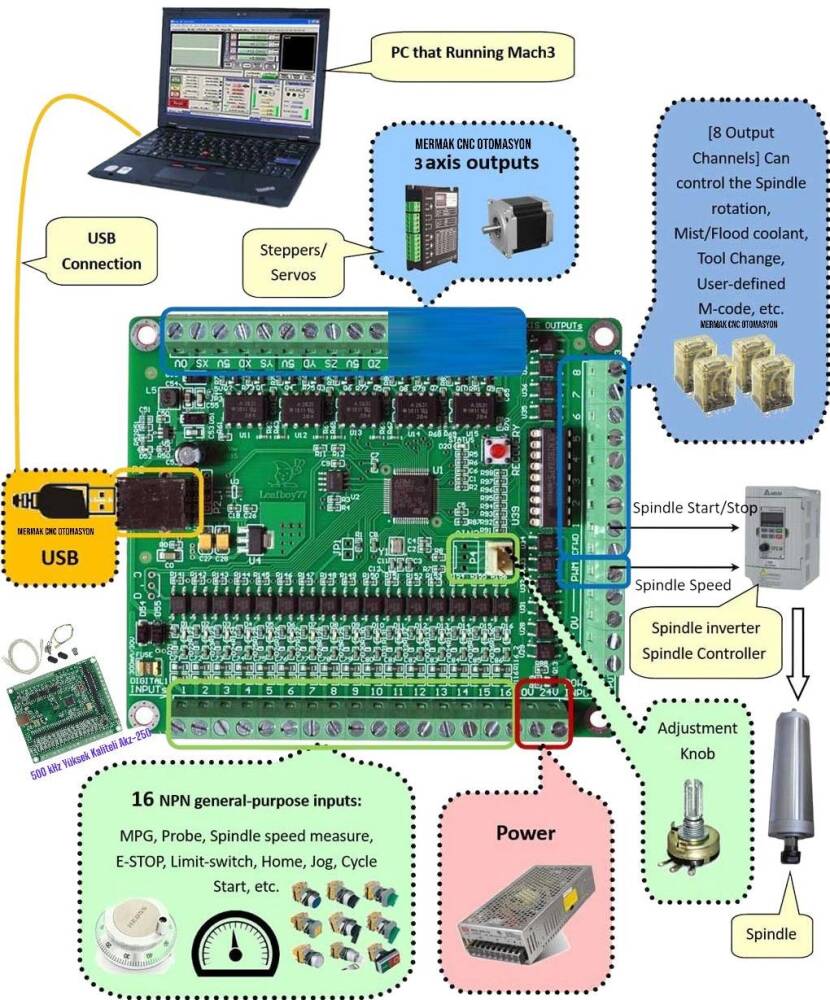

AKZ 250-USB3-NPN, 500kHz'e kadar darbe çıkış frekansı ile servo veya step motorların olağanüstü hız ve doğrulukla kontrol edilmesini mümkün kılar. Bu yüksek frekans, özellikle ince detay gerektiren işlemlerde üstün yüzey kalitesi ve pozisyonlama doğruluğu sunar. Kartın "gecikme yoktur" prensibiyle tasarlanmış olması, mekanik sistem performansının tam olarak kullanılmasını sağlar ve gerçek zamanlı geri bildirimlerle üretim süreçlerinizi optimize eder. Genişletilmiş 16 giriş ve 8 çıkış terminali (I/O) desteği, acil durdurma sistemlerinden (E-stop), limit switch'lere, spindle (iş mili) kontrolünden soğutma sistemlerine kadar çeşitli makine fonksiyonlarının entegre ve esnek bir şekilde yönetilmesine olanak tanır, böylece sistemin genel kontrol yeteneğini artırır.
Proje ve Teknik Destek: Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu kontrol kartı, metal, ahşap, plastik ve kompozit gibi çeşitli malzemelerin işlenmesinde kullanılan CNC freze makineleri, torna tezgahları ve işleme merkezleri için idealdir. Yüksek hassasiyetli parça üretimi, kalıpçılık, prototipleme ve seri üretim uygulamalarında milimetrik doğrulukta hareket kontrolü sağlar. Özellikle karmaşık geometrilerin ve ince detayların işlenmesi gereken durumlarda üstün performans sunar.
Hızlı ve hassas pozisyonlama yeteneği sayesinde, AKZ 250-USB3-NPN kartı, lazer kesim ve gravür makinelerinde mükemmel sonuçlar elde edilmesini sağlar. Ahşap, akrilik, deri, kumaş ve kağıt gibi malzemeler üzerinde detaylı desenlerin veya kesimlerin yapılmasında kritik rol oynar. Yüksek frekanslı darbe çıkışı, lazer kafasının akıcı ve kesintisiz hareketini garanti ederek hassas ve temiz kesimler elde edilmesine yardımcı olur.
500kHz darbe frekansı ve gecikmesiz veri işleme kapasitesi sayesinde, makinenizin maksimum hızda ve hassasiyetle çalışmasını sağlar. Bu, üretim sürelerini kısaltırken, işlem kalitesinden ödün vermeden daha fazla ürün elde etmenize olanak tanır ve işletme maliyetlerinizi düşürür.
Endüstriyel ortamların zorlu koşullarına dayanıklı, yüksek kaliteli bileşenlerle tasarlanmıştır. Sağlam elektronik yapısı ve güvenilir malzeme seçimi, kartın uzun yıllar boyunca stabil ve güvenilir bir şekilde çalışmasını garantileyerek bakım maliyetlerini minimize eder ve yatırımınızın değerini korur.

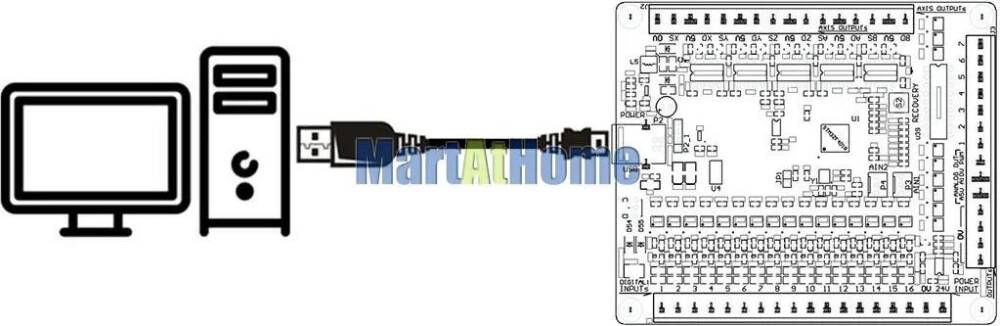

USB Tam Hızlı bağlantısı ve geniş Windows işletim sistemi desteği (XP'den Windows 10'a kadar) sayesinde mevcut sistemlere sorunsuz bir şekilde entegre edilebilir. Kapsamlı giriş/çıkış terminalleri, farklı sensör, aktüatör ve çevre birimleriyle kolayca bağlantı kurmayı mümkün kılarak kurulum sürecini basitleştirir.
AKZ250-USB3-NPN kontrol kartı, USB tam hızlı bağlantı üzerinden bilgisayarınızdan beslenir ve kendi çalışması için harici bir güç kaynağına ihtiyaç duymaz. Ancak, bağlayacağınız motor sürücüleri, spindle sürücüleri ve diğer çevresel birimler için (limit switch, prob vb.) ayrı bir güç kaynağı kullanmanız gerekecektir.
Ürünün adı ve teknik özellikleri de belirttiği gibi, AKZ250-USB3-NPN kontrol kartı 3 eksenli CNC uygulamaları için tasarlanmıştır. Bu kartla doğrudan 3 eksenden (X, Y, Z) fazla motoru bağımsız olarak süremezsiniz. Ancak, "slave axis" (çift taraflı motor sürücü) özelliği sayesinde X, Y veya Z eksenlerinden birine çift motor bağlayarak tek bir ekseni iki motorla senkronize olarak kontrol edebilirsiniz.
Evet, Mach3 ayarları kartın performansını doğrudan etkiler. Ürün sayfasındaki "Mach3 Program Ayarları Dosyaları ve Detaylı Anlatım İçin Tıklayınız" linkinden kartınıza özel ayar dosyalarına ve adım adım kurulum rehberine ulaşabilirsiniz. Bu rehber, doğru pin atamaları, motor tuning ve genel konfigürasyon için size yol gösterecektir.
500kHz darbe frekansı, kontrol kartının her eksen için saniyede 500.000 adede kadar darbe (pulse) üretebildiği anlamına gelir. Bu, çoğu hobi ve küçük/orta ölçekli endüstriyel CNC uygulamaları için oldukça yüksek ve yeterli bir hızdır. Makinanızın adım motorları veya servo motorlarının yüksek hızlarda dahi hassas ve akıcı hareket etmesini sağlar, böylece yüksek hızlı ve detaylı işleme yapabilirsiniz.
AKZ250-USB3-NPN kartı, slave axis (çift taraflı motor sürücü: çift X/Y/Z) özelliğini destekler. Mach3 içinde "Config" menüsünden "Ports and Pins" ve ardından "Motor Outputs" bölümüne giderek kullanmak istediğiniz eksenin slave ayarını aktif edip, diğer motoru da aynı eksenin pin çıkışlarına atayarak bu özelliği kullanabilirsiniz. Detaylı bağlantı ve ayar şemaları için ürün sayfasındaki dökümanlara başvurmanız önerilir.

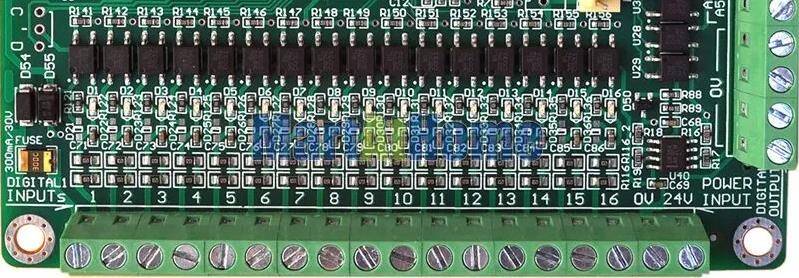

Kart üzerinde 16 adet giriş klemensi (Input) bulunmaktadır. Bu klemenlere MPG, Prob, Spindle hız hesabı, e-stop, limit-switch, home, jog, cycle, start gibi cihazları kolayca bağlayabilirsiniz. Genellikle NPN tip sensörler kullanılır. Bağlantı şeması ve pin atamaları için ürünle gelen dökümantasyonu veya web sitemizdeki bağlantı rehberini incelemeniz, doğru ve güvenli bağlantı için kritik öneme sahiptir.
AKZ250-USB3-NPN kartı, hem PWM sinyal spindle motor kontrolünü hem de Step/Dir spindle motor kontrolünü destekler. Spindle sürücünüzün desteklediği metoda göre bağlantı yapmalısınız. Çoğu durumda, spindle hız kontrolü için PWM sinyali tercih edilir. Kart üzerindeki 8 adet çıkış klemeninden (Output) uygun olanı kullanarak (Spindle yönü kontrolü, mist, flood vb. komutlar için) bağlantıyı gerçekleştirebilirsiniz. Mach3 içinde de ilgili ayarları yapmanız gerekmektedir.

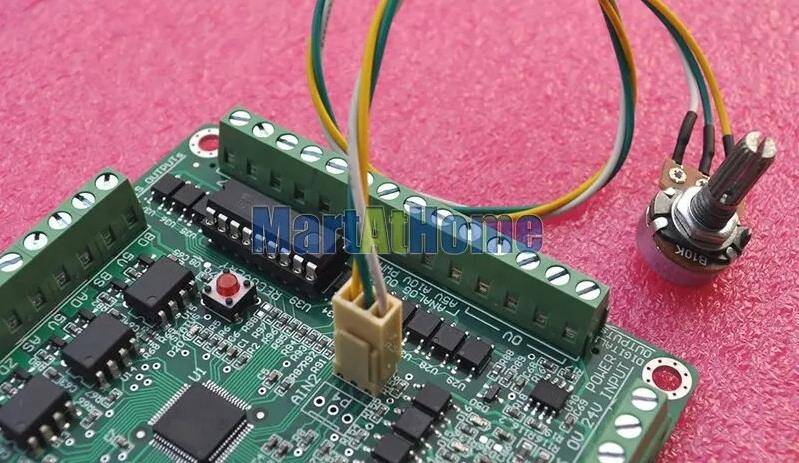

Kart üzerinde 2 adet analog giriş bulunmaktadır. Bu girişler sayesinde makina hızı, jog hızı ve spindle hızını harici potansiyometreler aracılığıyla kolayca ayarlayabilirsiniz. Ürün paketinde potansiyometre ve bağlantı kablosu (lehimli) zaten mevcuttur. Bu potansiyometreyi kart üzerindeki analog giriş pinlerine bağlayarak Mach3 içinde "Config" menüsünden "Ports and Pins" ve "Spindle Setup" veya "Mill Options" bölümlerinden gerekli ayarları yapmanız yeterlidir.
AKZ250-USB3-NPN kontrol kartı, Windows XP'den Windows 10'a kadar (hem 32-bit hem de 64-bit) tüm Windows serilerini tamamen desteklemektedir. Windows 11 için resmi bir uyumluluk belirtilmemiştir, ancak Mach3'ün Windows 11 ile uyumlu olduğu durumlarda kartın da sorunsuz çalışması beklenir. En stabil performans ve sorunsuz çalışma için belirtilen işletim sistemlerini (Windows XP-Windows 10) tercih etmeniz önerilir.
AKZ250-USB3-NPN kontrol kartı, MACH3 MPG ile çok adımlı moda ayarlandığında, CNC işleme merkezi ile aynı gerçek zamanlı performansı sorunsuz bir şekilde sunar. Kontrol kartında gecikme yoktur ve mekanik sistem performansı tam olarak kullanılır. Bu özelliği sayesinde hassas ve yüksek performanslı işlerde dahi güvenle kullanabilir, işleme kalitesinden ödün vermezsiniz.

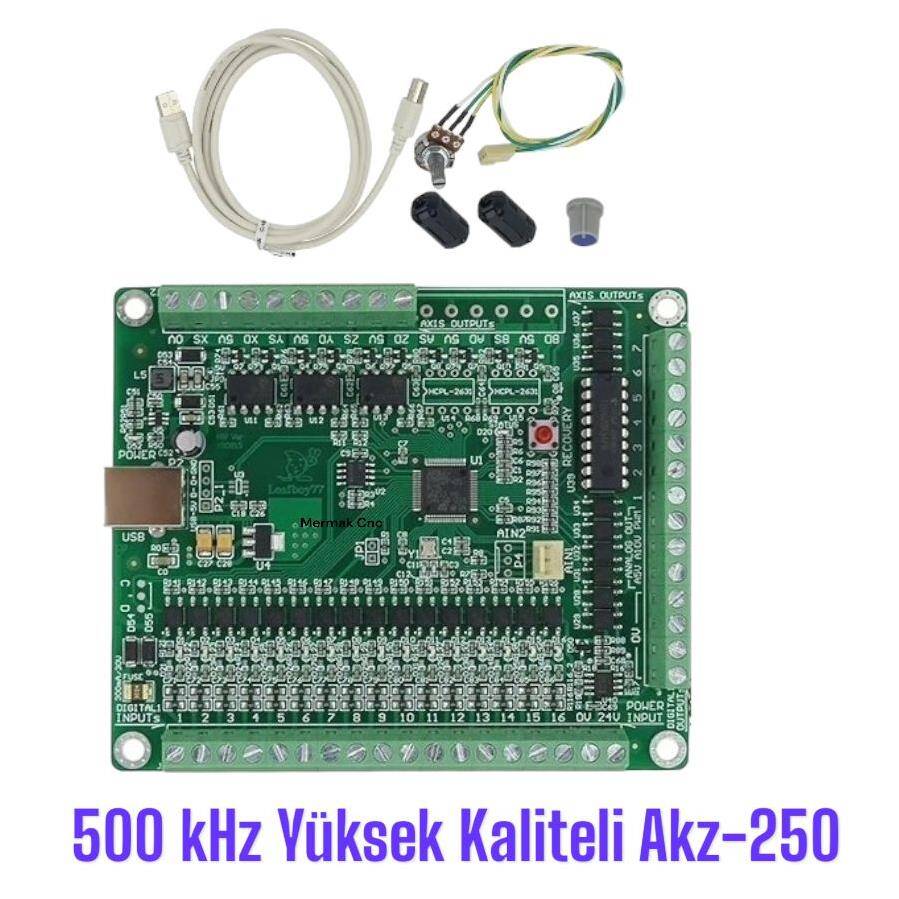

Paket içinden çıkan 2 adet Ferrite Bead Gürültü Önleyici, kart ile bilgisayar arasındaki USB kablosu gibi sinyal hatlarına takılır. Bunlar, yüksek frekanslı elektriksel gürültüyü (EMI/RFI) azaltarak sinyal bütünlüğünü korur ve daha kararlı bir iletişim sağlar. Genellikle kablonun her iki ucuna yakın bir noktaya takılması tavsiye edilir, böylece dışarıdan gelen veya karttan yayılan gürültüyü engeller.
Kontrol kartı üzerindeki yanıp sönen LED, USB bağlantısını ve kartın çalışma durumunu göstermek için kullanılır. LED'in düzenli olarak yanıp sönmesi, kartın bilgisayar ile sağlıklı bir iletişim kurduğunu ve aktif olduğunu gösterir. Eğer LED hiç yanmıyor veya farklı bir şekilde (sürekli yanık/sönük) davranıyorsa, USB bağlantısında, sürücüde veya kartın kendisinde bir sorun olabileceğini düşündürebilir.
Motorların hareket etmemesi birkaç yaygın nedenden kaynaklanabilir:
Hayır, AKZ250-USB3-NPN kontrol kartı, **tüm Mach3 sürümlerini tamamen desteklemek üzere tasarlanmış bir USB arayüz kartıdır.** Bu kart özellikle Mach3 ile entegre çalışır ve başka bir CNC yazılımıyla (örneğin UCCNC, LinuxCNC, GRBL tabanlı yazılımlar vb.) doğrudan uyumlu değildir. Farklı bir yazılım kullanmak isterseniz, o yazılımla uyumlu başka bir kontrol kartı aramanız gerekecektir.
Kontrol kartının normal çalışma koşullarında hafif bir ısınma hissetmesi beklenen bir durumdur, özellikle yoğun kullanımda. Ancak, kartın aşırı derecede sıcak olması veya dokunulamayacak kadar ısınması bir sorun işaretidir. Bu durumda şunları kontrol edin:
