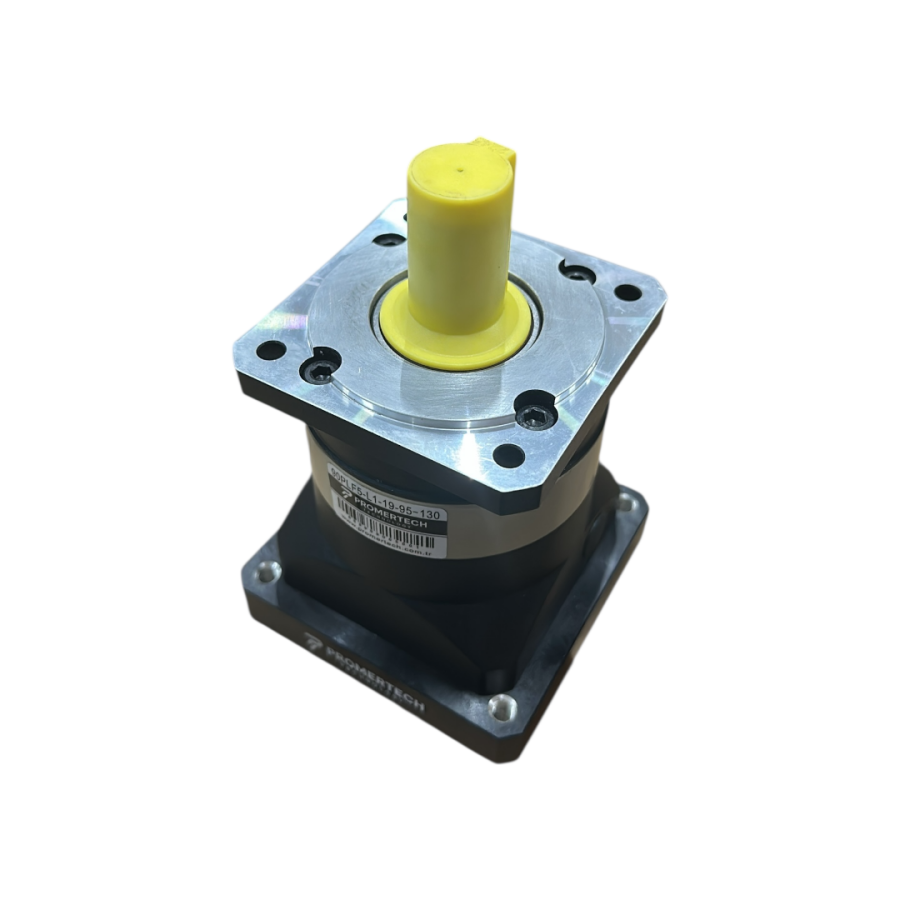

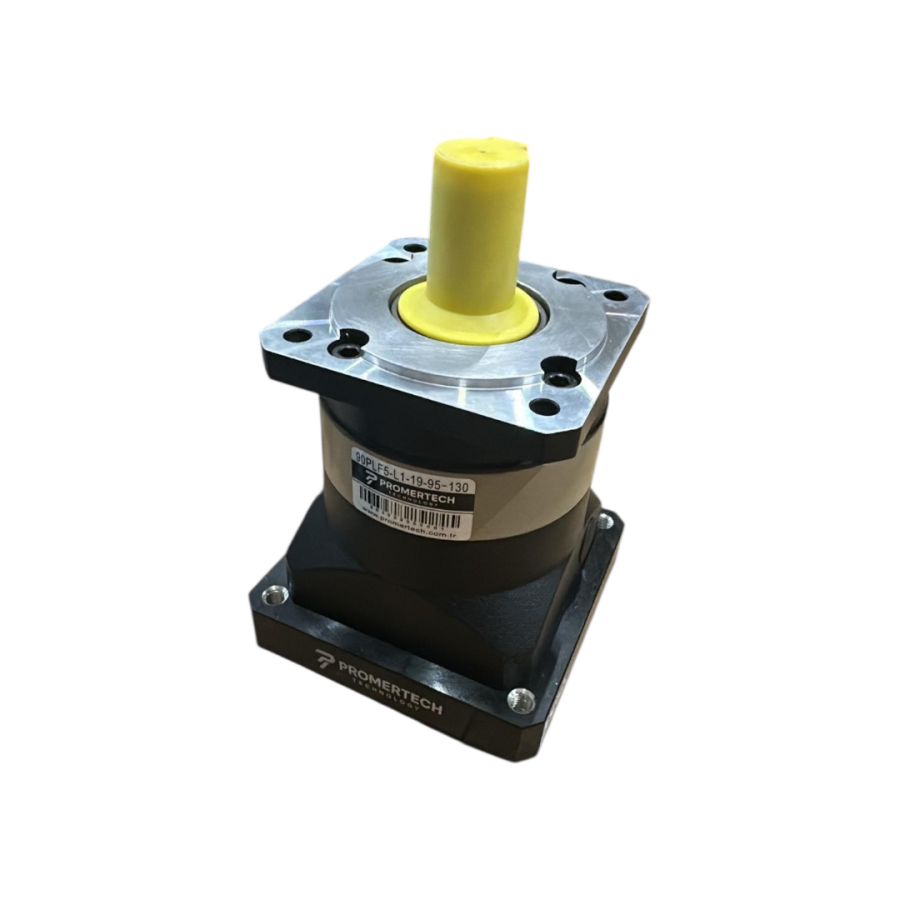

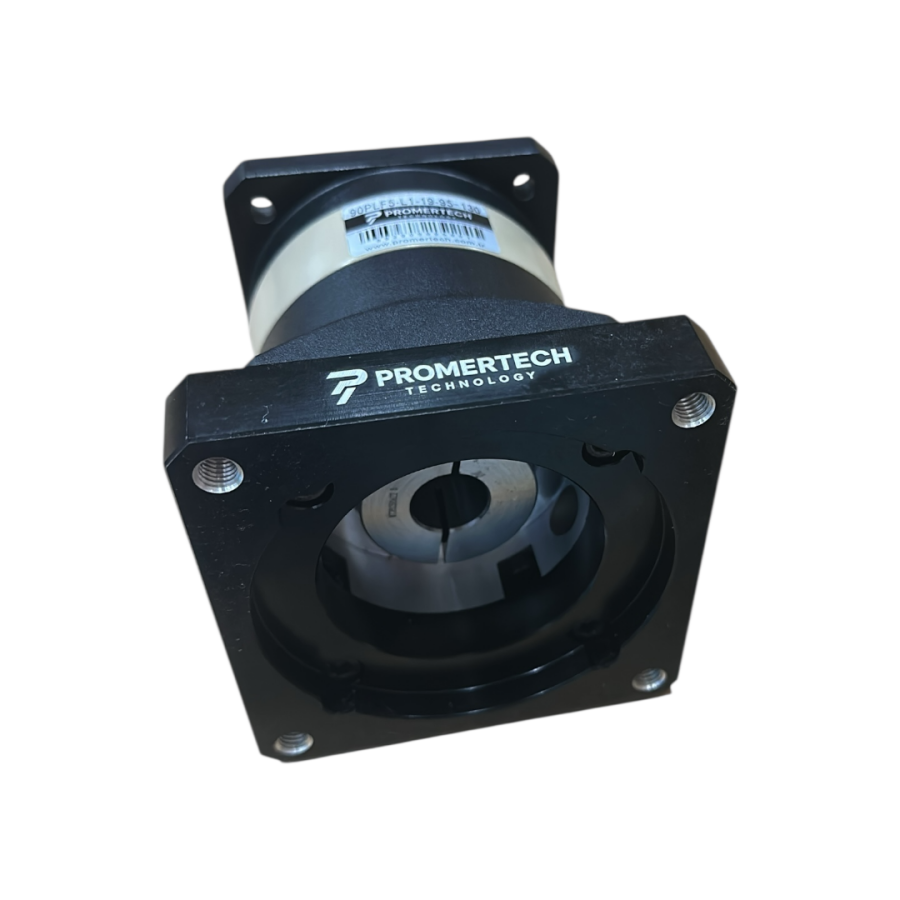

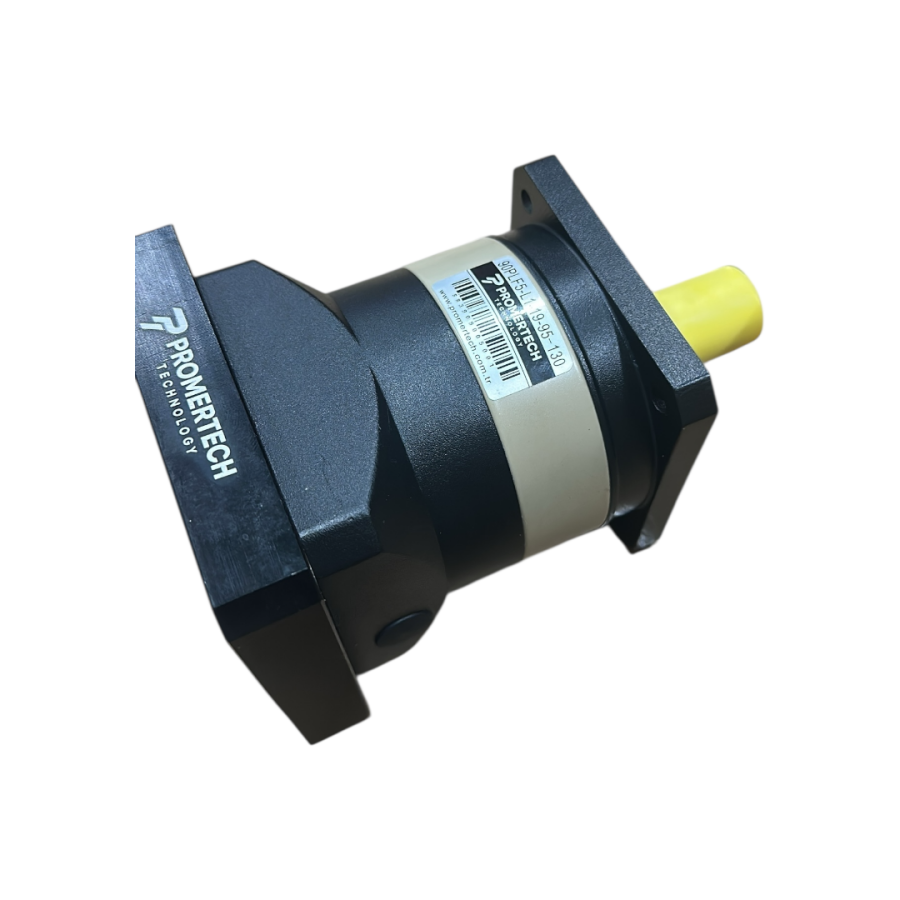

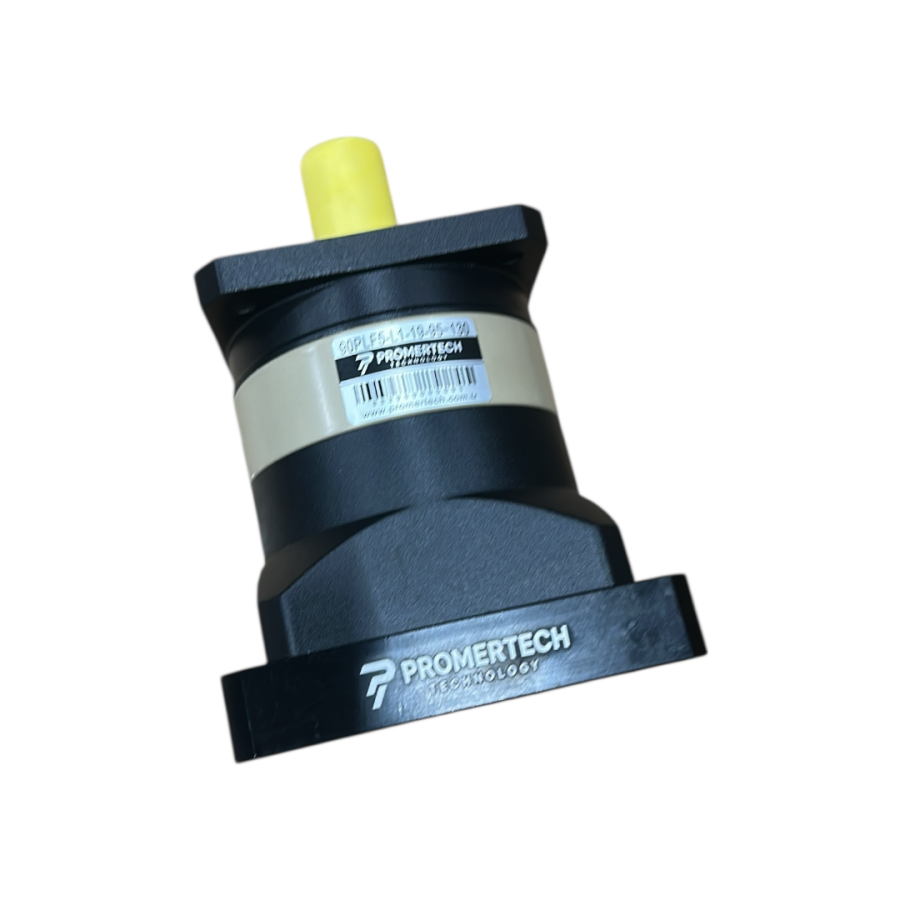

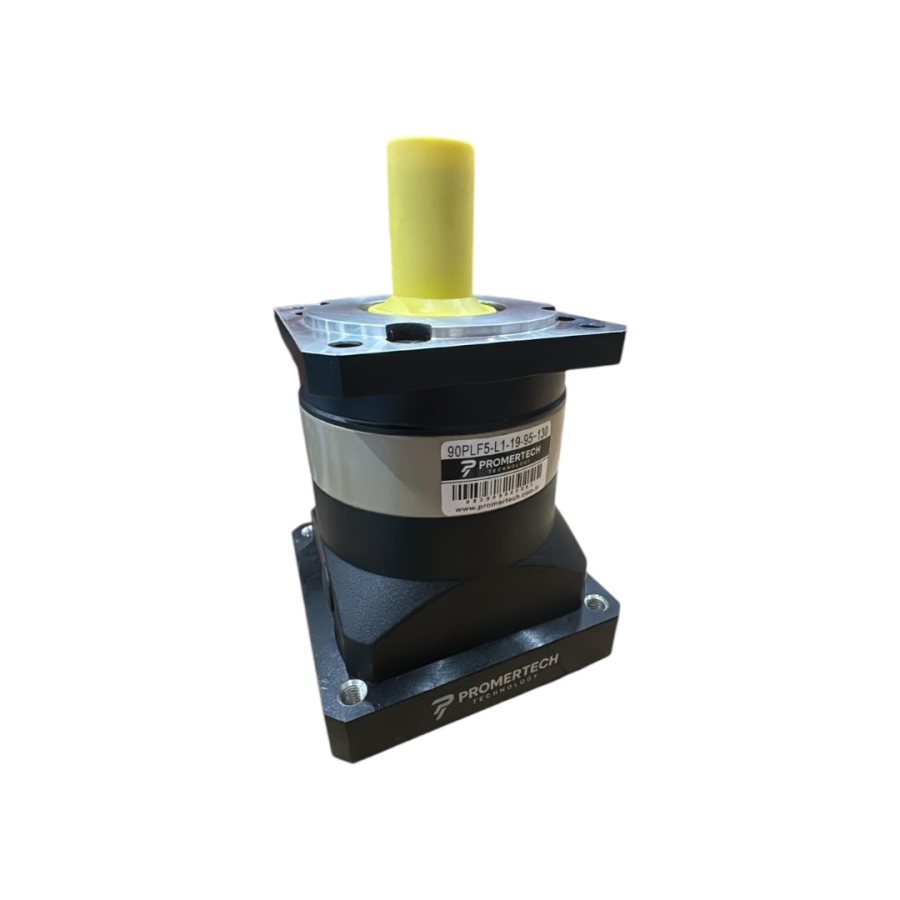

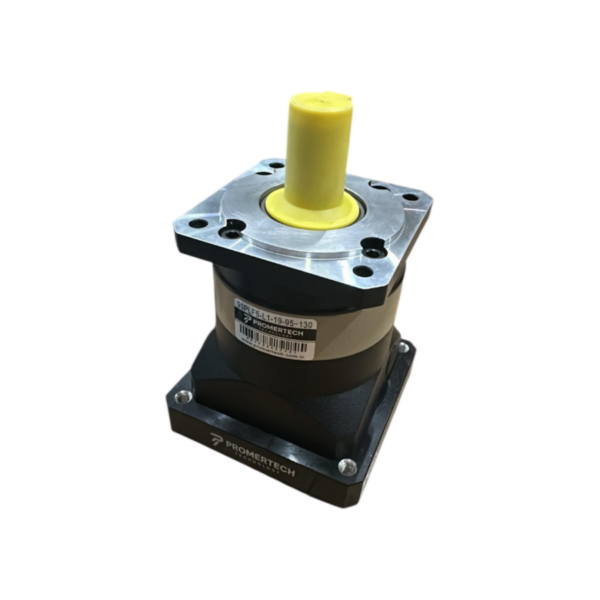

90PLF5 Planet Redüktör 1/5 (110 Flanş Servo), endüstriyel otomasyon sistemlerinde hassas hareket kontrolü ve yüksek tork aktarımı gerektiren uygulamalar için özel olarak tasarlanmış, kompakt ve yüksek performanslı bir güç aktarım ünitesidir. 1:5 redüksiyon oranı sayesinde, servo motorlardan gelen yüksek hızdaki dönme hareketini istenen tork ve hız seviyesine dönüştürerek iş yükünü optimize eder. Özellikle 110mm flanş standardına sahip servo motorlarla doğrudan entegrasyon için tasarlanmış olması, sistem kurulumunda esneklik ve montaj kolaylığı sağlar.
Bu redüktör, düşük boşluk (backlash), yüksek verimlilik ve üstün dinamik tepki süresi gibi kritik mühendislik özellikleriyle öne çıkar. Hassas konumlandırma gerektiren robotik uygulamalardan, sürekli çalışma prensibine dayalı paketleme makinelerine kadar geniş bir yelpazede güvenilir performans sunar. Ağır sanayi koşullarına dayanıklı yapısı ve optimize edilmiş dişli geometrisi, uzun ömürlü ve sorunsuz bir operasyon vaat ederken, sistemin genel enerji verimliliğine de önemli katkıda bulunur.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu planet redüktör, CNC işleme merkezlerinde hassas takım pozisyonlama, eksen hareket kontrolü ve iş parçası döndürme gibi kritik uygulamalar için idealdir. Düşük boşluk özelliği sayesinde, işleme doğruluğunu artırır ve yüzey kalitesini optimize eder.
Endüstriyel robot kollarının eklem hareketlerinde, portal robotların taşıma sistemlerinde ve genel otomasyon hatlarında yüksek tork ve tekrarlanabilir konumlandırma sağlamak amacıyla kullanılır. Kompakt yapısı, robotların hareket kabiliyetini kısıtlamadan yüksek güç aktarımı sunar.
Planet dişli yapısının doğası gereği minimum enerji kaybı ile güç aktarımı yapar, bu da operasyonel maliyetleri düşürür ve sistemin genel enerji verimliliğini artırır.
Yüksek kaliteli alaşımlı çelik dişliler, hassas işleme ve optimize edilmiş yağlama sistemi sayesinde, sürekli ve zorlu çalışma koşullarında dahi uzun yıllar boyunca bakım gerektirmeden güvenilir performans sunar.
Standart 110mm servo motor flanşı ve kompakt tasarımı sayesinde, mevcut veya yeni tasarlanan otomasyon sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir, montaj süresini ve işçilik maliyetlerini minimize eder.
Daha detaylı bilgi için: Ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
90PLF5 Planet Redüktör 1/5 oranına sahip olduğu için, servo motorunuzun 3000 RPM'lik giriş hızını 5'e böldüğünüzde çıkış milinde yaklaşık 600 RPM (3000 RPM / 5 = 600 RPM) hız elde edersiniz. Bu değer, redüktörün nominal verimliliği ve yük koşulları altında geçerlidir.
90PLF5 modelimiz, 110 mm flanş boyutuna sahip servo motorlarla doğrudan uyumludur. Genellikle (400W ila 1.5kW) arasındaki servo motorlarla optimum performans sağlar. Motorun şaft çapı ve anahtar ölçüleri de redüktörün giriş şaftına uygun olmalıdır. Çoğu standart (Panasonic, Delta, Mitsubishi, Siemens) gibi markaların 110 flanşlı motorları ile sorunsuz entegrasyon için tasarlanmıştır.
90PLF5 serisi redüktörlerimizde standart olarak (≤8 arc-min) boşluk değeri sunulmaktadır. Daha hassas uygulamalar için (≤5 arc-min) veya (≤3 arc-min) gibi düşük boşluklu seçenekler de mevcuttur. Çoğu CNC, otomasyon ve robotik uygulaması için bu boşluk değerleri yüksek hassasiyet sağlamak için yeterlidir.
90PLF5 Planet Redüktör 1/5 modelinin nominal çıkış torku (60 Nm) civarındadır. Ancak, anlık pik torklarda (120 Nm)'ye kadar dayanabilir. Uygulamanızın sürekli ve pik tork gereksinimlerini karşıladığından emin olmak için teknik dökümanlara bakmanız önemlidir. Aşırı tork, redüktör ömrünü kısaltabilir.
Aşırı ısınmanın birkaç sebebi olabilir: 1. **Aşırı Yük:** Redüktörün nominal tork kapasitesinin üzerinde sürekli yük altında çalışması. 2. **Yanlış Montaj:** Motor veya yük ile redüktör arasındaki yanlış hizalama, şaftta gerilime neden olabilir. 3. **Yüksek Hız:** Uzun süreler boyunca maksimum giriş hızının üzerinde veya yakınında çalışmak. 4. **Ortam Sıcaklığı:** Çalışma ortamının çok sıcak olması. 5. **Yağ Seviyesi/Türü:** Redüktör içindeki yağın eksik, yanlış tipte veya ömrünü tamamlamış olması (gerçi bu modeller genellikle ömür boyu yağlıdır). Sorunun kaynağını belirlemek için yük ve çalışma koşullarını kontrol etmelisiniz.
90PLF5 Planet Redüktör serimiz, genellikle "ömür boyu yağlı" ve "bakım gerektirmeyen" (maintenance-free) olarak tasarlanmıştır. İçindeki yüksek kaliteli sentetik gres, redüktörün beklenen çalışma ömrü boyunca yeterli yağlamayı sağlar. Bu nedenle, normal çalışma koşullarında ek yağ değişimi veya yağlama ihtiyacı yoktur.
90PLF5 Planet Redüktörler genellikle her pozisyonda monte edilebilir (omnidirectional). Ancak, optimum performans ve ömür için, özellikle yüksek dinamik yükler veya titreşimlerin olduğu uygulamalarda, redüktörün gövdesini ve milini destekleyici bir yapıya sağlam bir şekilde bağlamak önemlidir. Montaj delikleri ve torklama değerlerine teknik çizimlerden bakarak doğru montajı yapmalısınız.
90PLF5 Planet Redüktör 1/5 gibi tek kademeli planet redüktörlerin verimliliği oldukça yüksektir. Genellikle (nominal yükte %96-%97) civarında bir verimlilik sunar. Bu, motorunuzdan gelen gücün çok küçük bir kısmının redüktörde ısı olarak kaybolduğu anlamına gelir, dolayısıyla güç kaybı minimaldir.
90PLF5 Planet Redüktör serisi standart olarak (IP54) veya (IP65) koruma sınıfına sahip olabilir (siparişinize göre değişir). IP54, toza karşı kısmi koruma ve su sıçramalarına karşı dayanıklılık sağlarken, IP65 toza karşı tamamen korumalı ve düşük basınçlı su jetlerine karşı dayanıklıdır. Daha agresif yıkama (washdown) veya tamamen suya batırma uygulamaları için özel sızdırmazlık seçeneklerini sorgulamanız gerekir.
90PLF5 Planet Redüktör 1/5'in 110 mm flanş boyutuyla, uzunluğu yaklaşık (98-105 mm) civarında değişir (giriş şaftına göre). Ağırlığı ise yaklaşık (3.5 - 4.5 kg) arasındadır. Kesin boyutlar ve montaj çizimleri için ürünün teknik veri föyüne bakmanız en sağlıklısıdır.
Mermak CNC olarak 90PLF5 Planet Redüktör 1/5 (110 Flanş Servo) ürünümüze, üretim hatalarına karşı (2 yıl) garanti süresi sunmaktayız. Garanti koşulları ve detayları için lütfen satış sonrası destek ekibimizle iletişime geçin.
Evet, 90PLF5 Planet Redüktörünüz için Mermak CNC üzerinden yedek parça temin edebilirsiniz. Özellikle keçeler, rulmanlar gibi aşınabilecek parçalar için stok tutmaktayız. Parça talepleriniz için redüktörün seri numarasını belirterek teknik servisimizle iletişime geçmeniz yeterlidir.
90PLF5 Planet Redüktörler hassas montaj gerektiren ürünlerdir. İç bileşenlere müdahale, garanti kapsamından çıkmasına ve daha büyük hasarlara yol açabilir. Bu nedenle, herhangi bir arıza durumunda redüktörü kendiniz tamir etmeye çalışmamanızı öneririz. Mermak CNC olarak yetkili teknik servisimizde redüktörleriniz için profesyonel tamir ve bakım hizmeti sunmaktayız. Redüktörü bize göndererek uzman ekibimizin onarımını sağlamanız en doğru yaklaşımdır.
90PLF5 Planet Redüktör 1/5 (110 Flanş Servo) ile birlikte genellikle detaylı bir teknik veri föyü, boyutlandırma çizimleri (CAD dosyaları da dahil), montaj kılavuzu ve bakım talimatları içeren bir dokümantasyon paketi sunulur. Bu belgeler, doğru kurulum, devreye alma ve optimum performans için kritik bilgiler içerir. Elektronik kopyalarına web sitemizden de ulaşabilirsiniz.
