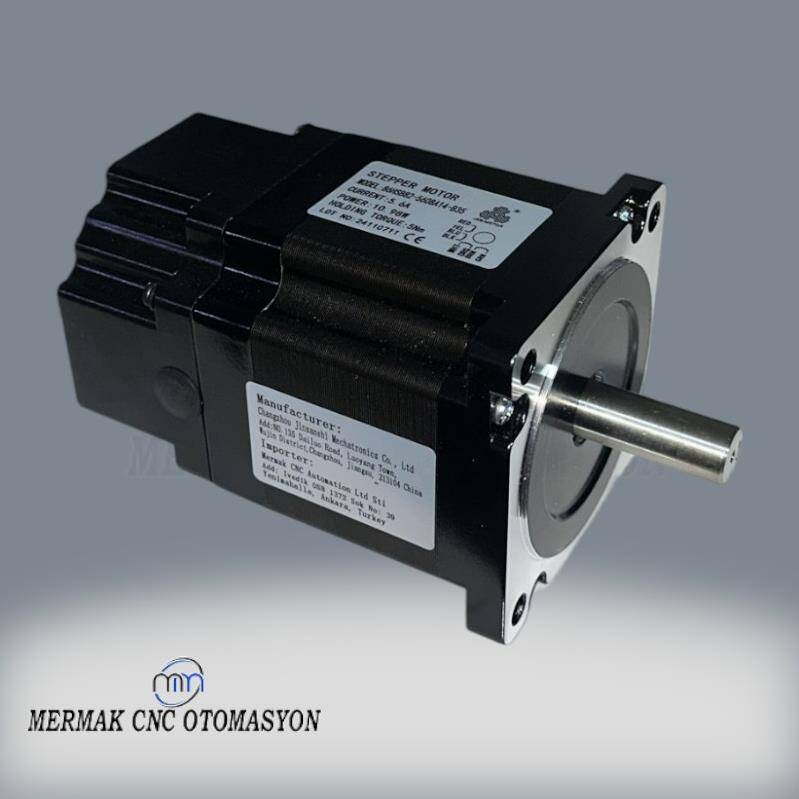

Gelince Haber VerFrenli Step Motor Nema 34 5 Nm, entegre bir fren mekanizmasına sahip, yüksek torklu (5 Nm) bir adım motordur.
Bu motor, hassas açısal konumlandırma gerektiren sistemlerde, özellikle güç kesildiğinde veya duruş anında yükü güvenli bir şekilde sabitlemek için kullanılır.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyon sistemlerinin vazgeçilmez aktörlerinden biri olan Frenli Step Motor Nema 34 5 Nm, yüksek hassasiyetli konumlandırma ve güvenilir yük tutma kapasitesini tek bir kompakt yapıda birleştirerek mühendislik projelerinize üst düzey bir çözüm sunar. NEMA 34 standardı, motorun 3.4 x 3.4 inç (yaklaşık 86x86 mm) kare flanş boyutunu ifade ederken, bu boyut sınıfında 5 Nm'lik (Newton-metre) etkileyici bir tutma torku sağlaması, özellikle ağır yüklerin hareket ettirilmesi ve konumlandırılması gereken uygulamalar için onu ideal kılar. Bu motor, adımlı hareket prensibi sayesinde açık çevrim kontrol sistemlerinde bile yüksek tekrarlanabilirlik ve doğruluk sunarak, karmaşık otomasyon görevlerinin başarıyla yerine getirilmesine olanak tanır.
Entegre elektromanyetik fren mekanizması, bu motoru standart step motorlardan ayırır ve özellikle dikey eksen uygulamalarında veya güç kesintisi durumlarında yükün konumunu güvenle sabitleme ihtiyacı duyulan sistemler için kritik bir avantaj sağlar. Fren, genellikle enerji kesildiğinde devreye girerek (Power-off Brake) mekanik bir kilitleme oluşturur ve motorun milinin serbestçe dönmesini engeller. Bu özellik, Z ekseni hareketlerinde ağırlıkların istenmeyen düşüşlerini önlerken, aynı zamanda makine ve operatör güvenliğini artırır. Mermak CNC güvencesiyle sunulan bu premium seri, uzun ömürlü yapısı, düşük bakım gereksinimi ve kolay entegrasyon özellikleri ile endüstriyel beklentilerinizi fazlasıyla karşılayacak şekilde tasarlanmıştır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Unutmayın: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu motor, CNC Router ve freze makinelerinde özellikle Z ekseni gibi kritik noktalarda yüksek hassasiyetli hareket ve enerji kesintisi anında güvenli konum tutma sağlar. Ağır takım başlıklarının veya iş parçalarının konumunu milimetrik hassasiyetle kontrol ederken, entegre fren mekanizması sayesinde güç kesintilerinde iş parçasının veya takımın düşmesini engelleyerek hem iş güvenliğini hem de ürün bütünlüğünü korur. Bu, özellikle hassas yüzey işleme veya derin delme işlemleri için vazgeçilmezdir.
Dikey depolama sistemlerinde, yük asansörlerinde veya palet taşıyıcılarda, bu frenli step motor, ağır yüklerin dikey hareketini hassas bir şekilde yönetir. Elektromanyetik fren, yükün istenilen konumda, yüksek raflarda dahi güvenle sabitlenmesini garanti ederken, enerji verimliliği ve düşük bakım gereksinimi ile operasyonel maliyetleri düşürür. Bu sayede, depo otomasyonunda güvenli, hızlı ve hatasız operasyonlar mümkün olur.
Robotik kolların, taşıma bantlarının veya otomatik montaj istasyonlarının belirli eksenlerinde, bu motor yüksek tork ve tekrarlanabilir konumlandırma sunar. Fren özelliği, robotik manipülatörlerin hassas pozisyonlarda güvenle durmasını veya bir sonraki işlem için sabit kalmasını sağlayarak, montaj kalitesini ve hızını artırır. Özellikle insan-robot işbirliği (cobot) gerektiren ortamlarda, frenin sağladığı ek güvenlik katmanı büyük önem taşır.
Düşük enerji tüketimi ile yüksek tork üretimi sunarak operasyonel maliyetleri optimize eder. Hassas adım kontrolü sayesinde işleme sürelerini kısaltır ve üretim kapasitesini artırır, böylece yatırımınızın geri dönüş süresini hızlandırır.
Endüstriyel sınıf malzemelerden üretilmiş sağlam yapısı, yüksek kaliteli rulmanları ve fırçasız motor teknolojisi sayesinde aşınmayı minimize eder, zorlu çalışma koşullarında bile uzun yıllar sorunsuz performans sunarak işletmenizin sürekliliğini destekler.
Standart Nema 34 flanş boyutları ve evrensel bağlantı arayüzleri, mevcut veya yeni otomasyon sistemlerine hızlı ve pratik bir şekilde entegrasyon imkanı sunar. Yaygın sürücü uyumluluğu sayesinde kurulum ve devreye alma süresini önemli ölçüde kısaltır.
Bu tip Nema 34 step motorlar genellikle 24V ile 80V DC arası besleme gerilimleriyle çalışır. Sürücü seçimi, motorun nominal akımına (genellikle 4-6A arası) ve bobin endüktansına uygun olmalıdır. Sürücünün akım ayarı, motorun ısınmasını ve performansını doğrudan etkileyeceği için doğru yapılmalıdır. Mermak CNC olarak uyumlu sürücü modelleri için ürün sayfamıza bakmanızı veya teknik ekibimize danışmanızı öneririz.
Ürününüzün standart Nema Step Motor Sürücü Bağlantı Şeması aşağıdaki gibidir:
Bu renk kodlamasına göre sürücünüzdeki A+, A-, B+, B- terminallerine doğru bağlantı yapmanız gerekmektedir. Yanlış bağlantı motorun çalışmamasına veya sürücünün zarar görmesine neden olabilir.
Bu Frenli Step Motor Nema 34 5 Nm modelinde entegre fren, 24 Volt DC ile çalışır. Frenin doğru çalışması için bu gerilimi sağlayacak bir güç kaynağına ihtiyacınız vardır. Bağlantı, fren bobininin polaritesine dikkat edilerek yapılmalıdır. Genellikle frenin enerji aldığında serbest bırakıldığı (normalde kapalı) bir yapısı vardır, enerji kesildiğinde ise motoru kilitler.
5 Nm (Newton metre) tork, orta ila ağır yük taşıma kapasitesine sahip birçok endüstriyel uygulama için yeterlidir. CNC routerlar, lazer kesim makineleri, otomasyon sistemlerindeki konumlandırma eksenleri, paketleme makineleri ve hafif robotik uygulamalar gibi alanlarda sıkça kullanılır. Step motorlarda yüksek hızlarda tork düşüşü doğal bir durumdur. Bu düşüş, motorun endüktif yapısı nedeniyle geri elektromotor kuvvet (BEMF) oluşmasından kaynaklanır. Maksimum performans için uygun sürücü seçimi ve hız profili optimizasyonu önemlidir.
Aşırı ısınma birkaç nedenden kaynaklanabilir: sürücünün akım ayarının yüksek olması, motorun nominal voltajından daha yüksek bir voltajda çalıştırılması, yetersiz soğutma, motorun sürekli olarak nominal torkundan daha ağır yük altında çalışması veya yanlış kablo bağlantıları. Çözüm olarak, sürücü akım ayarını motorun nominal değerlerine göre kontrol edin, yeterli havalandırma sağlayın veya gerekirse soğutucu fan kullanın. Ayrıca, motorun çalışma koşullarının tork kapasitesine uygun olduğundan emin olun.
Güç kablolarının kesiti, motorun nominal akımına ve kablo uzunluğuna göre belirlenmelidir. Genellikle Nema 34 için 0.75mm² ile 1.5mm² arası çok damarlı, blendajlı kablolar tercih edilir. Uzun mesafeli bağlantılarda voltaj düşümünü engellemek için daha kalın kesitli kablolar kullanılması ve sinyal kablolarında parazitlenmeyi önlemek için blendajlı ve topraklanmış kabloların tercih edilmesi kritik öneme sahiptir. Sinyal kablolarını güç kablolarından ayrı rotalarda çekmek de parazitlenmeyi azaltır.
Motorunuz için uygun planet redüktör seçimi, uygulamanızın gerektirdiği tork, hız, boşluk (backlash) ve oranlara bağlıdır. Mermak CNC olarak uyumlu planet redüktörler için özel bir bölümümüz veya ürün sayfamızda yönlendirmelerimiz bulunmaktadır. Genellikle motorun flanş boyutuna (Nema 34) uygun, giriş mil çapı ve redüksiyon oranı ihtiyacınızı karşılayan bir model seçmelisiniz. En doğru seçim için ilgili bağlantıları incelemenizi veya teknik ekibimizle iletişime geçmenizi tavsiye ederiz.
Evet, bu step motoru Arduino, Raspberry Pi, PLC veya diğer mikrodenetleyici tabanlı kontrol kartlarıyla sürmek mümkündür. Ancak motoru doğrudan kontrol kartına bağlayamazsınız; araya mutlaka bir step motor sürücüsü bağlamanız gerekir. Arduino veya PLC'den gelen "Step" ve "Dir" (Yön) sinyalleri sürücüye iletilir. Nema 34 5 Nm motor için DM860H, MA860H gibi yüksek akım kapasiteli ve mikro adım özellikli sürücüler önerilir. Bu sürücüler motorun potansiyelini tam olarak kullanmanızı sağlar.
Evet, motorun freni (energize edilip serbest bırakıldığında) devre dışı olsa bile, step motorların doğal bir "holding torku" vardır. Bu holding torku, motor bobinlerine enerji verildiği sürece motorun pozisyonunu korumasını sağlar. Fren, genellikle güç kesintisi veya acil durumlarda yükün pozisyonunu güvenle sabitlemek için ek bir güvenlik mekanizmasıdır. Normal çalışma sırasında, bobinlere uygulanan akım sayesinde motor yükü tutar.
Evet, daha hassas ve pürüzsüz hareketler için microstepping kullanabilirsiniz. Microstepping, adım motorunun bir tam adımını daha küçük alt adımlara bölerek çözünürlüğü artırır ve titreşimi azaltır. Genellikle 1/8, 1/16 veya 1/32 microstep ayarları, çoğu uygulama için iyi bir hassasiyet ve performans dengesi sunar. Ancak çok yüksek microstep oranları (örn. 1/128, 1/256) tork kaybına neden olabilir, bu nedenle uygulamanızın gerektirdiği hassasiyet ve tork dengesini göz önünde bulundurarak en uygun ayarı seçmelisiniz.
Standart bir step motorun tam adım açısı genellikle 1.8 derecedir, bu da 200 adımda bir tur demektir. Bu, motorun fiziksel hassasiyetidir. Sürücünüzdeki microstepping ayarları ile bu hassasiyeti artırabilirsiniz. Örneğin, 1/16 microstep ayarı ile her adım 1.8 / 16 = 0.1125 dereceye düşer. Bu, teorik hassasiyettir. Gerçek uygulamada mekanik boşluklar (backlash), yük ve titreşim gibi faktörler nihai pozisyonlama hassasiyetini etkileyebilir. Redüktör kullanmak da torku artırırken hassasiyeti dolaylı olarak yükseltebilir.
Mermak CNC olarak ürünlerimiz için standart garanti koşulları geçerlidir. Frenli Step Motor Nema 34 5 Nm için garanti süresi genellikle 1 veya 2 yıldır (ürün sayfasında veya faturanızda belirtilir). Garanti, üretim hatalarına ve malzeme kusurlarına karşı koruma sağlar. Kullanıcı hatasından kaynaklanan hasarlar (yanlış bağlantı, aşırı yüklenme, sıvı teması vb.) genellikle garanti kapsamı dışındadır. Detaylı garanti koşulları için lütfen satış sözleşmenizi veya Mermak CNC web sitesindeki garanti politikasını inceleyin.
Evet, Mermak CNC olarak sattığımız ürünler için teknik servis desteği sunmaktayız. Motorunuzda bir arıza meydana gelmesi durumunda, öncelikle teknik destek ekibimizle iletişime geçerek sorunu tarif etmenizi rica ederiz. Çoğu zaman uzaktan destek ile sorun çözülebilir. Eğer fiziksel bir müdahale gerekiyorsa, motoru tarafımıza göndermeniz istenir. Teknik servisimiz motoru inceleyerek arıza tespiti yapar ve garanti kapsamında olup olmadığına göre tamir veya değişim seçeneklerini size sunar. Tamir süreci, arızanın niteliğine ve yedek parça durumuna göre değişiklik gösterebilir.
Mermak CNC olarak, ürünlerimizin uzun ömürlü kullanımı için gerekli yedek parça teminini sağlamaya özen gösteriyoruz. Motorun freni gibi kritik parçaların arızalanması durumunda, stoklarımızda mevcutsa veya temin edilebilir durumdaysa yedek parça sağlayabiliriz. Yedek parça talepleriniz için lütfen ürününüzün seri numarası ve arızalı parçanın detaylarıyla birlikte teknik destek ekibimizle iletişime geçin. Temin süresi ve fiyatlandırma hakkında size bilgi verilecektir.
