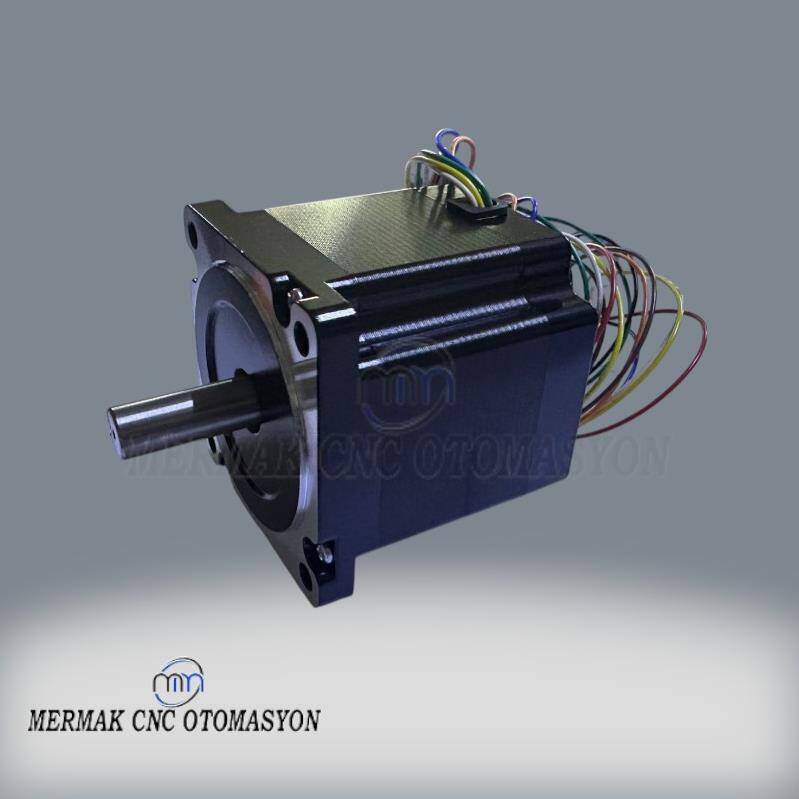

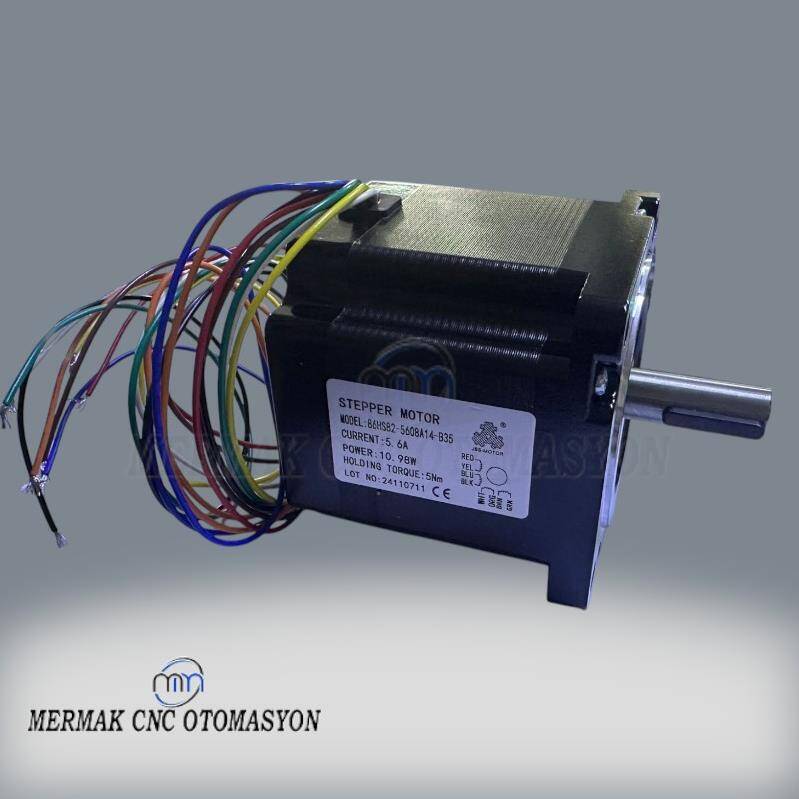

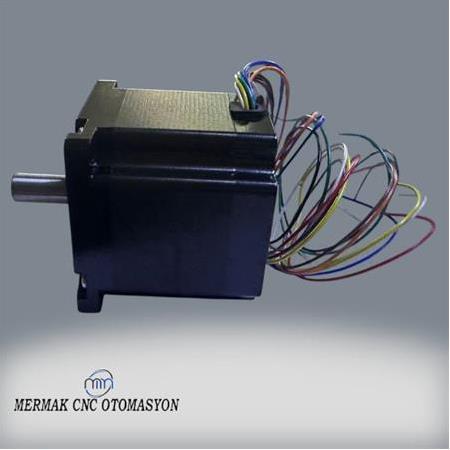

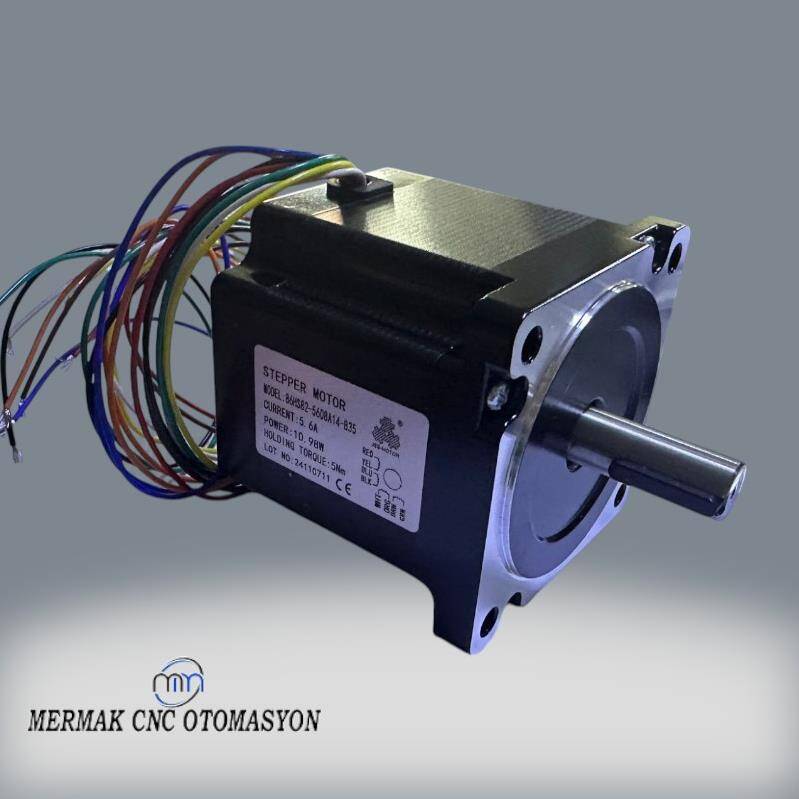

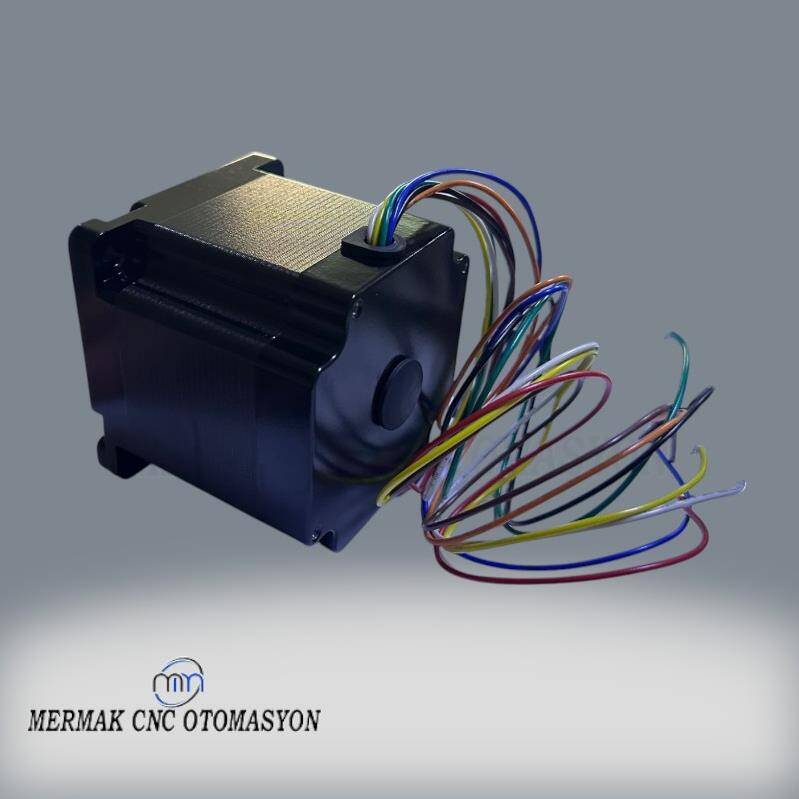

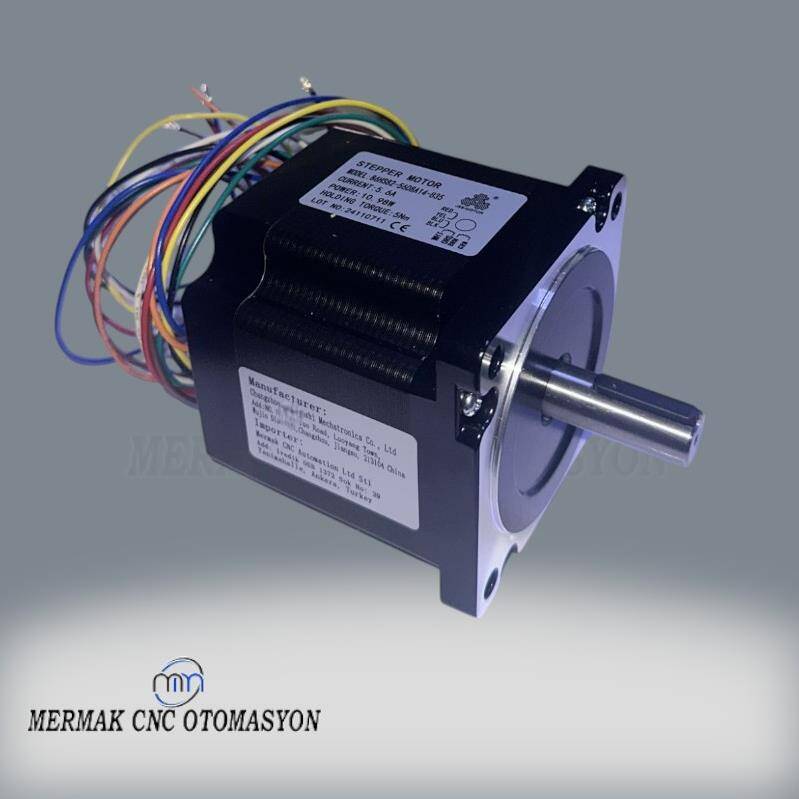

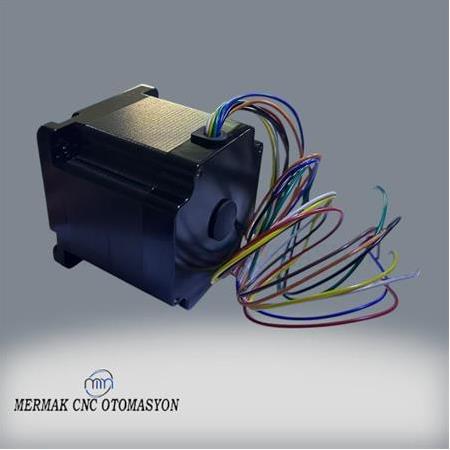

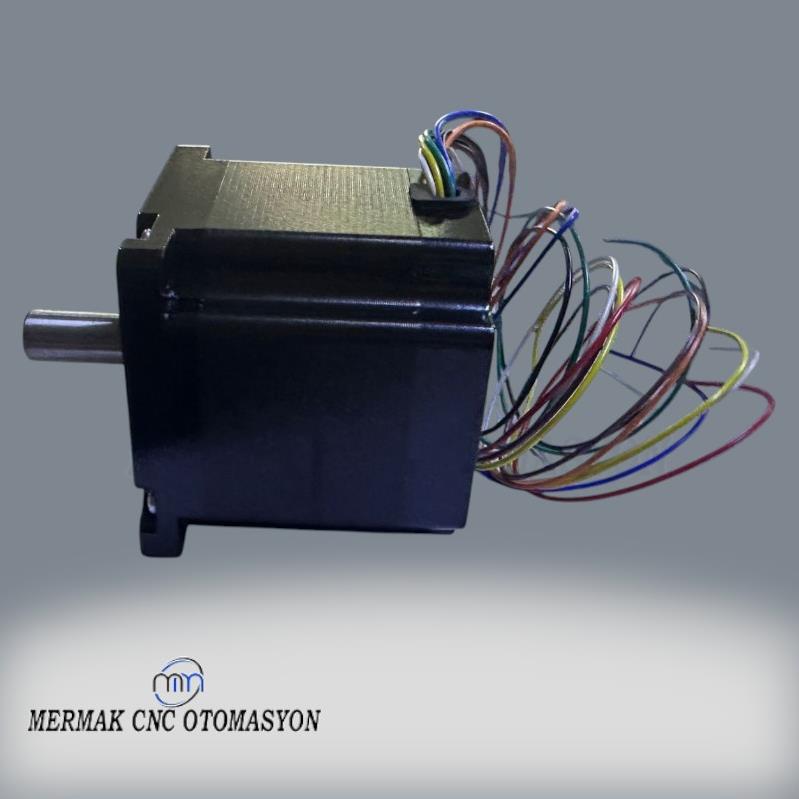

Gelince Haber VerStep Motor Nema 34 5 Nm, NEMA 34 standardında, 5 Newton-metre (Nm) tutma torkuna sahip, hassas adım kontrolü sağlayan güçlü bir elektrik motorudur. Endüstriyel otomasyon, CNC makineleri ve robotik gibi uygulamalarda yüksek doğrulukta konumlandırma ve ağır yük taşıma kapasitesi sunar.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Mermak CNC Teknoloji Market'in profesyonel CNC üreticileri ve endüstriyel otomasyon mühendisleri için özel olarak tasarladığı Step Motor Nema 34 5.0 Nm, standart Nema 23 serisinin performans sınırlarının aşıldığı uygulamalar için geliştirilmiştir. Özellikle 150x300 cm veya daha büyük ebatlı, ağır yük ve yüksek atalet gerektiren CNC Router'larda, ağır köprüyü (Gantry) hassasiyetle ivmelendirmek ve durdurmak hayati öneme sahiptir. Bu motor, sadece yüksek tork sunmakla kalmaz, aynı zamanda kritik "Rotor Atareti" (Rotor Inertia) değeriyle sistem stabilitesini maksimize eder.
Bu endüstriyel sınıf step motor, 86x86mm geniş gövdesi ve optimize edilmiş büyük rotor çapı sayesinde, makinanızda meydana gelebilecek titreşim (rezonans) etkilerini etkin bir şekilde absorbe eder. Bu durum, özellikle yüksek hızlarda ve dinamik yük değişimlerinde dahi çok daha stabil, pürüzsüz kesim yüzeyleri ve tekrarlanabilir konumlandırma hassasiyeti elde etmenizi sağlar. Standart motorlarda karşılaşılan mil kayması problemlerine son veren 14mm Kamalı Mil yapısı ise, kasnak veya kaplinin motor milinde mutlak bir tutuşla çalışmasını garanti ederek yüksek tork aktarımında güvenilirlik sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri, endüstriyel uygulamalarınız için kritik öneme sahip detaylarla aşağıda listelenmiştir:
150x300 cm ve üzeri ebatlardaki CNC router'ların ağır gantry (köprü) yapılarının hassas ve dinamik hareketini sağlar. Yüksek tork ve rotor ataleti sayesinde, hızlı ivmelenme ve durma anlarında dahi titreşimi minimize ederek pürüzsüz kesim yüzeyleri ve yüksek işlem kalitesi sunar. Özellikle mobilya imalatı, tabela üretimi, model yapımı ve kompozit malzeme işleme makinelerinde, geniş çalışma alanlarında üstün performans sergiler.
Ağır yük taşıma, kaldırma, itme ve hassas konumlandırma gerektiren endüstriyel robot kollarında, lineer aktüatörlerde, paletleme sistemlerinde ve otomatik depolama/geri alma (AS/RS) sistemlerinde kritik rol oynar. Yüksek tutma torku, yük altında dahi pozisyonunu koruma yeteneği sunarken, kamalı mil yapısı güvenilir ve kaymasız güç aktarımı sağlar. Malzeme taşıma, montaj ve paketleme hatlarında yüksek verimlilik ve güvenilirlik sunar.
Optimize edilmiş sargı tasarımı ve güçlü neodimyum mıknatıslar sayesinde, enerjiyi en verimli şekilde mekanik torka dönüştürür. Bu, daha az enerji tüketimiyle daha yüksek iş yüklerinin üstesinden gelinmesini sağlayarak işletme maliyetlerini düşürür.
Endüstriyel sınıf malzemelerden üretilmiş sağlam ve ağır şase yapısı, yüksek kaliteli rulmanlar ve hassas işçilik, sürekli ve ağır çalışma koşullarına karşı üstün dayanıklılık sunar. Bu da bakım ihtiyacını azaltır ve uzun yıllar sorunsuz operasyon garantisi vererek yatırım geri dönüşünü maksimize eder.
Nema 34 standardına uygun flanş yapısı ve esnek 8 kablolu sargı konfigürasyonu (seri/paralel), farklı sürücüler ve kontrol sistemleriyle sorunsuz bir şekilde entegrasyonu kolaylaştırır. Mevcut otomasyon altyapısına hızlı adaptasyon ve devreye alma süresi avantajı sunarak projelere değer katar.
Nema 34 motorlar yüksek endüktanslı bobinlere sahip olduğu için gerçek performansını gösterebilmesi için yüksek voltaj gereklidir. Minimum 48V DC, ideal olarak 60V - 70V DC güç kaynağı kullanmanızı öneriyoruz. Eğer AC girişli bir sürücü kullanıyorsanız, 48V AC - 70V AC trafo beslemesi en iyi sonuçları verecektir.
TB6600 gibi sürücüler, Nema 34 5 Nm gibi yüksek torklu ve endüktanslı motorlar için yetersiz kalır. Bu tür sürücüler motorun potansiyelini açığa çıkaramaz, motoru aşırı ısıtır ve özellikle yüksek hızlarda adım kaçırmasına neden olur. DM860, DMA860H veya MA860H gibi profesyonel ve güçlü sürücüler kullanmanız motorunuzdan tam verim almanızı sağlar.
24V güç kaynağı ile Nema 34 5 Nm motorunuz çok yavaş dönecektir. Yüksek torkuna rağmen, motorun devir hızı 300-400 RPM'i geçemez. Bu durum, özellikle CNC router gibi yüksek hız gerektiren uygulamalarda ciddi performans kısıtlamalarına yol açar ve makinenizin verimini düşürür. Motorun hız ve tork eğrisinden tam faydalanmak için önerilen voltaj aralıklarında (48V-70V) beslenmesi kritik öneme sahiptir.
Bu 8 kablolu motor, projenizin ihtiyacına göre iki ana modda bağlanabilir: Paralel Bağlantı (Yüksek Hız & Performans) veya Seri Bağlantı (Yüksek Tork & Düşük Akım).
Yüksek hız ve performans için paralel bağlantı tercih edilmelidir. Bu modda endüktans düşer ve motor yüksek devirlerde torkunu daha iyi korur. Sürücü akımını (Peak Current) yüksek ayarlamanız gerekir, örneğin 5.6A.
Paralel Bağlantı Şeması:
Düşük hızlarda maksimum güç ve tork gerektiren uygulamalar için seri bağlantı idealdir. Bu bağlantı motorun ve sürücünün daha az ısınmasını sağlar. Z ekseni veya yavaş hareket eden ağır yükler için uygundur.
Seri Bağlantı Şeması:
*Kablo renklerinin üretici partilerine göre nadiren değişebileceğini unutmayın. Kutu içindeki datasheet'i her zaman kontrol ediniz.
Nema 34 5 Nm step motorumuz, standart motorların aksine 14mm çapında kamalı (keyway) mil yapısına sahiptir. Bu özel tasarım, yüksek tork aktarımı sırasında kasnak veya kaplinin mil üzerinde kaymasını, boşa dönmesini imkansız hale getirir. Piyasada 14mm kamalı mil için uyumlu kasnak ve kaplinler kolayca bulunabilir.
Yüksek "Rotor Atareti" (Rotor Inertia), özellikle 150x300 cm veya daha büyük ebatlı CNC Router'larda ağır köprüyü (Gantry) ivmelendirirken ve durdururken kritik öneme sahiptir. Bu motorun büyük rotor çapı ve yüksek ataleti, makinenizin titremesini (rezonans) engeller. Sonuç olarak, çok daha stabil ve pürüzsüz kesim yüzeyleri elde edersiniz, bu da bitmiş ürün kalitenizi doğrudan artırır.
Aşırı ısınma ve adım kaçırma, step motorlarda sık karşılaşılan sorunlardır ve genellikle yanlış sürücü veya güç kaynağı seçimiyle ilişkilidir. Öncelikle, TB6600 gibi zayıf sürücülerden kaçının ve DM860/DMA860H gibi önerilen güçlü sürücüleri kullanın. Ayrıca, motorunuzu 24V yerine en az 48V DC (tercihen 60V-70V DC) ile beslediğinizden emin olun. Sürücü üzerindeki akım ayarının (Peak Current) motorun faz akımına (Paralel için ~4.5A-6.0A, Seri için ~3.0A) uygun olduğundan emin olun. Mekanik yükün motorun tork kapasitesini aşmadığından da emin olmalısınız.
Bu Nema 34 5 Nm motor, özellikle 210x280 cm veya 150x300 cm tablalı büyük ebatlı CNC Router'ların Y eksenlerinde (Gantry'yi taşımak için) ve metal işleme CNC'lerinde kullanılmak üzere tasarlanmıştır. Yüksek torku ve rotor ataleti sayesinde ağır hareketli parçaları hızlandırma ve durdurmada üstün performans gösterir. Seri bağlantı moduyla Z ekseni veya ağır plazma torçları gibi düşük hızlı, yüksek güç gerektiren uygulamalar için de uygundur.
Nema 34 step motorlar, sürücüler aracılığıyla Mach3, GRBL, LinuxCNC gibi popüler CNC kontrol yazılımlarıyla sorunsuz bir şekilde entegre edilebilir. Genel olarak, yazılım ayarlarında motorunuzun adım açısı (1.8°), mikroadım ayarları (sürücü üzerinden belirlenir) ve eksen başına adım/mm (veya adım/inch) oranını doğru girmeniz gerekir. Sürücünüzün mikroadım ayarı ile yazılımınızdaki adım ayarlarının uyumlu olduğundan emin olun. Ekstra bir yazılım gereksinimi olmamakla birlikte, doğru ayarlar için sürücünüzün ve kontrol kartınızın kılavuzlarına başvurmalısınız.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, Nema 34 5 Nm step motorunuz da üretici garantisi altındadır. Garanti süresi ve koşulları ürünle birlikte verilen dokümanlarda detaylı olarak belirtilmiştir. Herhangi bir arıza durumunda, öncelikle teknik destek ekibimizle iletişime geçmenizi rica ederiz. Sorunu uzaktan tespit edip çözüm önerileri sunabilir veya gerekli durumlarda garanti prosedürleri hakkında size rehberlik edebiliriz.
Mermak CNC olarak sattığımız ürünlerin uzun ömürlü kullanımı ve müşteri memnuniyeti bizim için önemlidir. Genel olarak, motor mil veya sargı gibi iç parçalar için özel yedek parça satışı yapılmamaktadır. Ancak, motorunuzun garantisi devam ediyorsa veya garanti dışı bir arıza durumunda, teknik servisimiz motorun onarılabilirliğini değerlendirebilir ve size en uygun çözümü (onarım, değişim veya yeni ürün temini) sunabilir. İhtiyaç durumunda lütfen bizimle iletişime geçin.
Elbette! Mermak CNC olarak satış sonrası teknik desteğe büyük önem veriyoruz. Kurulum, bağlantı veya herhangi bir teknik konuda yardıma ihtiyacınız olduğunda, web sitemizdeki iletişim bilgilerimizden veya doğrudan müşteri hizmetleri hattımızdan teknik destek ekibimize ulaşabilirsiniz. Uzman mühendislerimiz size adım adım rehberlik ederek motorunuzu en verimli şekilde çalıştırmanıza yardımcı olacaktır.
