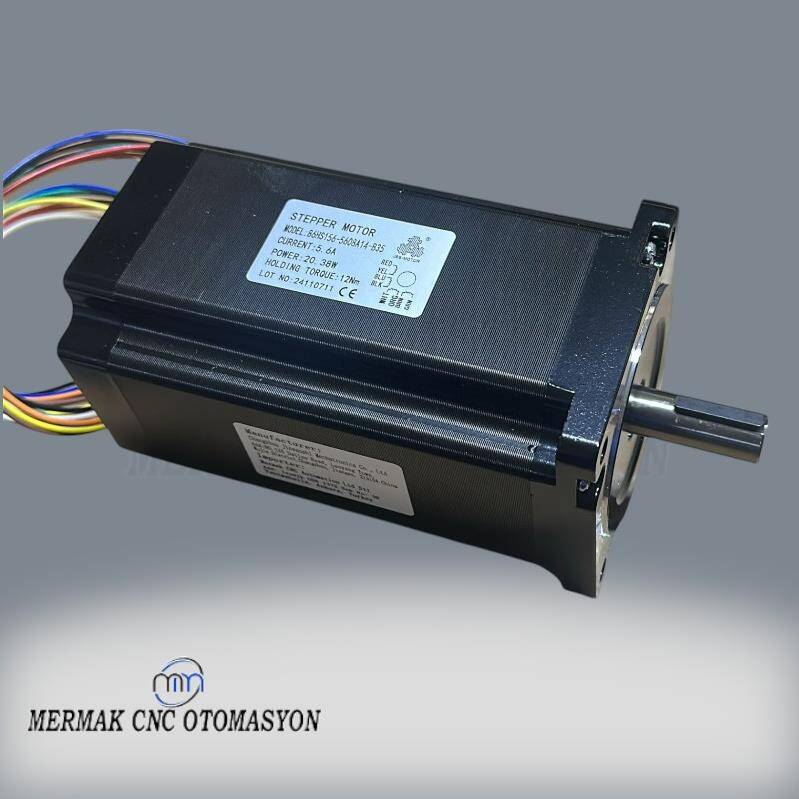

Gelince Haber VerStep Motor Nema 34 12 Nm, yüksek tork kapasitesine sahip, hassas açısal konumlandırma yapabilen bir elektrik motorudur.
NEMA 34 standardı motorun fiziksel boyutlarını belirtirken, 12 Nm değeri motorun tutma torkunu (holding torque) ifade eder.
Bu motorlar genellikle CNC makineleri, robotik sistemler ve endüstriyel otomasyon gibi yüksek hassasiyet ve güç gerektiren uygulamalarda kullanılır.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyonun kalbi olan hareket kontrol sistemlerinde, hassasiyet, güç ve güvenilirlik kritik öneme sahiptir. Mermak CNC tarafından sunulan NEMA 34 serisi 12 Nm Step Motor, bu beklentileri fazlasıyla karşılayan, yüksek performanslı ve sağlam bir mühendislik ürünüdür. Ağır yüklerin hassas konumlandırılması, yüksek ivmelenme gerektiren uygulamalar ve sürekli çalışma koşulları için özel olarak tasarlanmıştır. Bu motor, 86x86 mm flanş boyutuna sahip NEMA 34 standardıyla endüstriyel sistemlere sorunsuz entegrasyon sağlarken, 12 Newton Metre'lik (Nm) tutma torku ile benzerleri arasında öne çıkarak zorlu görevlerin üstesinden gelme kapasitesini sergiler.
Bu step motor, sadece mekanik gücüyle değil, aynı zamanda elektriksel esnekliğiyle de dikkat çeker. 8 uçlu kablo yapısı sayesinde, uygulamanın gereksinimlerine göre bipolar seri veya paralel bağlantı seçenekleri sunar; bu da tork-hız eğrisini optimize etme imkanı tanır. Yüksek endüktanslı seri bağlantı ile düşük hızlarda daha pürüzsüz çalışma ve daha az ısı üretimi sağlanırken, düşük endüktanslı paralel bağlantı ile yüksek devirlerde dahi torkun korunması mümkün olur. Bu mühendislik yaklaşımı, motorun farklı otomasyon senaryolarında maksimum verimle çalışabilmesini garanti eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için: Ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, motorun endüstriyel otomasyon projelerindeki gücünü ve hassasiyetini ortaya koymaktadır.
Bu 12 Nm NEMA 34 step motor, CNC router, freze, torna ve lazer kesim makineleri gibi yüksek hassasiyet gerektiren uygulamalarda eksen hareketlerini kontrol etmek için idealdir. Özellikle ağır kesim operasyonlarında, yüksek ivmelenme ve doğru pozisyonlama kabiliyeti sayesinde işleme kalitesini artırır ve üretim süreçlerini optimize eder. Tekrarlanabilirliği sayesinde seri üretimde standart bir çıktı garantiler.
Endüstriyel robot kollarında, montaj hatlarında, pick-and-place (al-bırak) sistemlerinde ve otomatik malzeme taşıma ekipmanlarında kritik bir bileşendir. Yüksek torku ve hassas adım kontrolü, robotik sistemlerin ağır parçaları doğru ve hızlı bir şekilde manipüle etmesini sağlar. Gelişmiş otomasyon senaryolarında güvenilir ve kesintisiz performans sunarak verimliliği maksimize eder.
Gelişmiş manyetik tasarımı ve optimize edilmiş elektriksel parametreleri sayesinde, motor yüksek tork çıkışını minimum enerji tüketimiyle sağlar. Bu, operasyonel maliyetleri düşürürken, üretim hızını ve genel sistem verimliliğini önemli ölçüde artırır.
Endüstriyel sınıf malzemelerden üretilmiş sağlam gövdesi ve hassas mühendislik bileşenleri, motorun zorlu çalışma koşullarına, titreşime ve toz gibi çevresel faktörlere karşı yüksek dayanıklılık göstermesini sağlar. Bu sayede bakım ihtiyacı azalır ve uzun yıllar sorunsuz çalışma garantilenir.
Standart NEMA 34 flanş boyutu ve 8 uçlu kablolama esnekliği, motorun mevcut otomasyon sistemlerine ve çeşitli sürücülere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Bu, kurulum süreçlerini basitleştirir ve sistem adaptasyon süresini önemli ölçüde kısaltır.
Optimal verim ve yüksek hızlarda tork koruması için motorunuzu minimum 60 Volt DC, ideal olarak ise 80 Volt DC ile beslemeniz gerekir. 24 Volt gibi düşük beslemeler, motorun yüksek endüktansı nedeniyle akımın bobinlere yeterince hızlı ulaşmasını engeller ve tam torku düşük hızlarda bile verimli kullanmanızı kısıtlar.
Motorunuzun bağlantı şekline göre akım ayarı değişir. Bipolar Paralel bağlantıda (maksimum hız için) sürücünüzün hedef akımını yaklaşık 7.9 Amper'e, Bipolar Seri bağlantıda (maksimum düşük hız torku için) ise yaklaşık 5.6 Amper'e ayarlamalısınız. Sürücünüzün, Paralel bağlantı için gerekli olan 7.9 Amper tepe akımını sürekli sağlayabilmesi kritik öneme sahiptir.
Yüksek akımla çalışan bu motorlar önemli miktarda ısı üretir. Motorun servis ömrü ve performansının düşmemesi için gövde sıcaklığının 80 Santigrat Derece altında tutulması zorunludur. Bu nedenle, motorunuz için aktif soğutma sistemi (fan) kullanmanız şiddetle tavsiye edilir.
Motorunuzun 8 kablolu yapısı, kullanım amacınıza göre iki ana bağlantı sunar:
Bu durum genellikle iki ana sebepten kaynaklanır:
Bu motorun çıkış mili çapı 14.0 Milimetre'dir. Bu çapa uygun, redüktör veya tahrik sistemi (vidalı mil, kremayer dişli vb.) ile uyumlu kaplinleri veya dişlileri kullanabilirsiniz.
12 Newton Metre tork sınıfındaki bu motorlar, genellikle en zorlu ve ağır yük taşıma eksenlerinde tercih edilir. Özellikle büyük formatlı (örneğin 1500 x 3000 milimetre) Ağır CNC Router X ve Y eksenlerinde, kremayer dişli sistemleri veya büyük vidalı mil tahrikleri için idealdir. Ayrıca Plazma/Lazer Kesim Makinelerinin köprü hareketinde ve Endüstriyel Robotik/Konumlandırma sistemlerinde yüksek atalet momentine sahip yüklerin taşınması ve hassas konumlandırma için kullanılır.
Bu Nema 34 step motorun adım açısı 1.8 Derece'dir. Bu da bir tam turda (360 derece) 200 adıma karşılık gelir. Mikro adım ayarları ile bu hassasiyet sürücü üzerinden daha da artırılabilir.
Motorunuzla tam uyumlu ve Paralel Bağlantı için gerekli olan 7.9 Amper tepe akımını sürekli sağlayabilecek dijital step sürücüler kullanmanız kritik öneme sahiptir. Mermak CNC olarak, yüksek performanslı ve güvenilir sürücü markalarını (örneğin Leadshine, DMM Technology gibi) önermekteyiz. Uygulamanıza özel en uygun sürücü seçimi ve marka tavsiyeleri için teknik ekibimizden destek alabilirsiniz.
Mermak CNC olarak sattığımız tüm ürünlerde, üretim hatalarına karşı standart 2 yıllık garanti süresi sunmaktayız. Detaylı garanti koşulları için satış sözleşmenizi veya web sitemizdeki garanti politikasını inceleyebilirsiniz.
Evet, Mermak CNC olarak sattığımız ürünlerin uzun ömürlü kullanımı için gerekli yedek parça teminini ve profesyonel tamir/bakım hizmetlerini sağlamaktayız. Herhangi bir arıza veya yedek parça ihtiyacınızda teknik servisimizle iletişime geçebilirsiniz.
Teknik destek veya sorun giderme konularında Mermak CNC teknik servis ekibimizle iletişime geçebilirsiniz. Ürün kodunuzu (86HS156-5608A14-B35) ve yaşadığınız sorunu detaylıca aktarmanız, size daha hızlı ve etkili bir çözüm sunmamızı sağlayacaktır.
Hayır, bu tür yüksek torklu NEMA 34 step motorları doğrudan bir Arduino veya benzeri bir mikrodenetleyici ile kontrol edemezsiniz. Motorun yüksek akım (7.9 Amper) ve voltaj (60-80V DC) gereksinimleri nedeniyle, mutlaka uygun bir dijital step sürücü kullanmanız gerekir. Mikrodenetleyici (Arduino, Raspberry Pi vb.) sadece step sürücüye adım ve yön sinyallerini gönderir, motorun güç beslemesini ve kontrolünü sürücü üstlenir.
