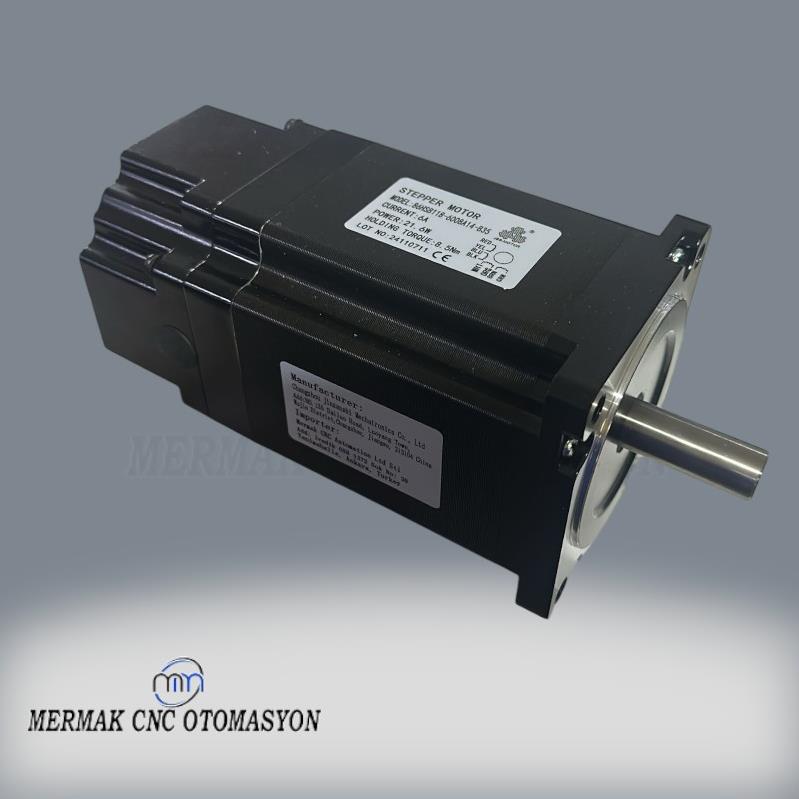

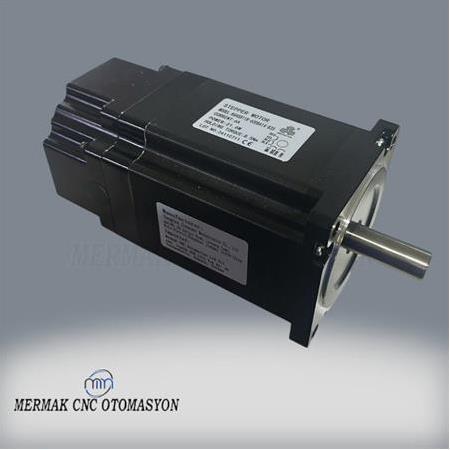

Frenli Step Motor Nema 34 8.5 Nm
-
5
18
-
4
5
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerFrenli Step Motor Nema 34 8.5 Nm
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyonun kalbi niteliğindeki hareket kontrol sistemlerinde, hassasiyet, güç ve güvenilirlik vazgeçilmez unsurlardır. Frenli Step Motor Nema 34 8.5 Nm, bu kritik gereksinimleri fazlasıyla karşılayan, üstün mühendislik ürünü bir çözümdür. NEMA 34 standardı, motorun 86x86 mm'lik kare flanş boyutunu ifade eder ve bu boyut, yüksek tork kapasitesi sunan endüstriyel uygulamalar için ideal bir denge noktasıdır. 8.5 Newton metre (Nm) tutma torku değeri ise, motorun enerjilendiğinde statik konumda ne kadar bir yükü hassasiyetle tutabileceğini gösterir; bu, özellikle yüksek ataletli veya sürekli konumlandırma gerektiren sistemlerde kritik bir performans göstergesidir.
Bu özel step motorun en ayırt edici özelliklerinden biri, entegre elektromanyetik fren sistemidir. Bu fren, motorun enerjisi kesildiğinde veya belirlenen bir konumda sabitlenmesi gerektiğinde yükü güvenle tutarak istenmeyen hareketleri engeller. Dikey eksenlerde çalışan makinelerde, robotik kollarda veya yük kaldırma sistemlerinde elektrik kesintisi anında yükün düşmesini önlemek ya da hassas bir pozisyonun korunmasını sağlamak için hayati öneme sahiptir. Yüksek tork kapasitesiyle birleşen bu fren mekanizması, sistemlerinizin güvenliğini, tekrarlanabilirliğini ve genel operasyonel verimliliğini maksimum seviyeye çıkarır.
Öne Çıkan Avantajlar (Neden Bu Ürünü Seçmelisiniz?)
- Yüksek Tork ve Hassasiyet: 8.5 Nm tutma torku ile ağır yüklerin hassas kontrolünü sağlar, tekrarlanabilir konumlandırma yeteneği sunarak üretim kalitesini artırır.
- Entegre Elektromanyetik Fren: Enerji kesintilerinde veya durma anında yükü güvenle tutar, özellikle dikey uygulamalarda ve acil durumlarda maksimum güvenlik ve konum koruma sağlar.
- NEMA 34 Endüstriyel Standardı: Sağlam ve dayanıklı yapısıyla zorlu endüstriyel koşullara uyum sağlar, geniş bir otomasyon ekipmanı yelpazesiyle kolay entegrasyon imkanı sunar.
- Düşük Titreşim ve Gürültü: Gelişmiş adım kontrol algoritmaları ve motor tasarımı sayesinde, yüksek hızlarda bile pürüzsüz ve sessiz çalışma performansı sunar, çalışma ortamı konforunu artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Makine ve Hassas Konumlandırma Sistemleri
Metal işleme tezgahları, ahşap işleme makineleri, lazer kesim/gravür sistemleri ve büyük ölçekli 3D yazıcılar gibi uygulamalarda X, Y, Z eksenlerinin hassas ve tekrarlanabilir hareketini sağlar. Fren mekanizması, özellikle Z ekseninde veya uzun süreli sabit konum gerektiren durumlarda takımın veya iş parçasının kaymasını önleyerek işleme güvenliğini ve kalitesini artırır.
Robotik ve Otomasyon Kolları
Endüstriyel robotların eklem hareketlerinde, yük taşıma ve manipülasyon görevlerinde kullanılır. Fren, robot kolunun güç kesildiğinde veya belirli bir pozisyonda durması gerektiğinde yükü güvenle tutar, böylece hem operatör hem de ekipman güvenliğini sağlar ve hassas pozisyonlamanın devamlılığını garanti eder.
Dikey Taşıma ve Kaldırma Sistemleri
Asansörler, yük platformları, kaldırma vinçleri ve otomatik depolama/geri alma sistemleri (AS/RS) gibi dikey hareketin kritik olduğu yerlerde tercih edilir. Entegre fren, motorun enerjisi kesildiğinde yükün serbest düşmesini engelleyerek iş güvenliğini maksimize eder ve sistemin güvenilirliğini artırır.
Operasyonel Avantajlar
Yüksek Verimlilik
Hassas adım kontrolü ve hızlı tepki süresi sayesinde üretim döngülerinde zaman tasarrufu sağlar. Entegre fren, duruş anlarında enerji tasarrufu ve daha güvenli operasyon imkanı sunar.
Uzun Kullanım Ömrü
Yüksek kaliteli rulmanlar, sağlam gövde yapısı ve endüstriyel sınıf bileşenlerle üretilmiştir. Bu sayede aşınma ve yıpranmaya karşı dirençli olup, zorlu çalışma koşullarında dahi uzun yıllar sorunsuz performans sunar.
Kolay Entegrasyon
Standart NEMA 34 flanş boyutu ve yaygın bağlantı noktaları sayesinde mevcut sistemlere veya yeni projelere kolayca adapte edilebilir. Geniş sürücü uyumluluğu, sistem tasarımında esneklik sağlar.
Birlikte Kullanilabilecek Urunler
Frenli Step Motor Nema 34 8.5 Nm Hakkında Merak Edilenler ve Teknik Detaylar
Step motorlar sabit voltajdan ziyade akım kontrollü sürücülerle çalışır. Motorun endüktansı ve sürücünüzün voltaj aralığına göre 24V DC ile 80V DC arasında bir besleme voltajı kullanabilirsiniz. Yüksek voltajlar, özellikle yüksek hızlarda motorun torkunu artırmanıza yardımcı olur. Sürücü seçerken, motorunuzun anma akımına uygun (genellikle motor akımının %70-80'i ayarlanır) ve Nema 34 boyutundaki bu motor için en az 5-7 Amper çıkış verebilen bir model tercih etmelisiniz.
Frenli Step Motor Nema 34 8.5 Nm'nin bobin bağlantıları şu şekildedir:
- A+ bobini: Mavi-Kırmızı kablolar
- A- bobini: Sarı-Siyah kablolar
- B+ bobini: Turuncu-Yeşil kablolar
- B- bobini: Kahve-Beyaz kablolar
Bu şemaya göre step motor sürücünüzün A+, A-, B+, B- terminallerine doğru şekilde bağlantı yapmanız gerekmektedir.
Motor üzerindeki fren, 24V DC ile çalışan elektromanyetik bir frendir. Fren bobinine 24V DC enerji verildiğinde fren serbest kalır ve motorun dönmesine izin verir. Enerji kesildiğinde ise fren devreye girerek motor milini kilitler ve yükü sabit tutar. Bu özellik, özellikle dikey eksenlerde veya güç kesintilerinde yükün düşmesini engellemek için kritik öneme sahiptir.
8.5 Nm tork, birçok endüstriyel CNC, otomasyon ve robotik uygulaması için oldukça yüksek ve yeterli bir değerdir. Ancak step motorların doğası gereği, hız arttıkça tork performansı düşüş gösterir. Uygulamanız yüksek hızlarda da yüksek tork gerektiriyorsa, daha yüksek besleme voltajına sahip bir sürücü kullanmak veya bir planet redüktör ile torku artırmak faydalı olacaktır.
Motorun aşırı ısınmasının birkaç yaygın nedeni olabilir: Sürücü akım ayarının motorun anma akımından çok yüksek olması, yetersiz soğutma, motorun nominal torkundan fazla yüklenmesi veya yanlış mikro adım ayarları. Çözüm olarak; sürücünüzün akım ayarını motorun anma akımının %70-80'ine düşürmeyi deneyin, motorun bulunduğu ortamda yeterli hava akışı veya aktif soğutma (fan) sağlayın ve motorun taşıdığı yükün kapasitesini aşmadığından emin olun.
Evet, Frenli Step Motor Nema 34 8.5 Nm ile uyumlu çeşitli planet redüktör seçenekleri mevcuttur. Ürün sayfamızda "Uyumlu Planet Redüktörler İçin Tıklayınız" bağlantısından detayları inceleyebilirsiniz. Redüktörler, özellikle yüksek tork gerektiren, hassas konumlandırma istenen veya motorun taşıyabileceği yükün üzerinde bir uygulama olduğunda tercih edilir. Redüktörler torku artırırken hızı düşürür ve ataleti azaltır.
Kesinlikle evet. Bu step motoru uygun bir step motor sürücüsü aracılığıyla Arduino, PLC (Programlanabilir Mantık Denetleyici) veya herhangi bir mikrodenetleyici ile kolayca kontrol edebilirsiniz. Mikrodenetleyici (Arduino/PLC), sürücüye "Step" (adım) ve "Direction" (yön) sinyallerini gönderir. Sürücü de bu sinyallere göre motor bobinlerine gerekli akımı uygulayarak motoru döndürür.
Evet, motor kablo uzunluğu önemlidir. Uzun kablolar sinyal kaybına, voltaj düşüşüne ve elektriksel gürültüye karşı daha hassas olabilir. Genellikle 2-3 metreyi aşan uzunluklarda, motorun çektiği akıma uygun daha kalın kesitli (örn. 18 AWG veya 1.0 mm² ve üzeri) ve tercihen ekranlı (shielded) kablo kullanılması tavsiye edilir. Bu, hem performansı korur hem de parazitlenmeyi azaltır.
Standart Nema 34 step motorların temel adım açısı genellikle 1.8 derecedir, bu da bir tam turda 200 adım demektir. Ancak, modern step motor sürücüleri mikro adımlama (microstepping) özelliğine sahiptir. Mikro adımlama sayesinde her bir tam adımı daha küçük parçalara bölerek motorun hassasiyetini 1/2, 1/4, 1/16 hatta 1/256'ya kadar artırabilirsiniz. Bu, daha akıcı hareket ve çok daha hassas konumlandırma sağlar.
Mermak CNC olarak sattığımız Frenli Step Motor Nema 34 8.5 Nm ürünümüz, üretim hatalarına karşı standart olarak 2 yıl Mermak CNC garantisi altındadır. Garanti, ürünün normal kullanım koşullarında meydana gelebilecek malzeme ve işçilik hatalarını kapsar. Detaylı garanti koşulları ve istisnalar için lütfen garanti belgenizi veya web sitemizdeki garanti politikamızı inceleyebilirsiniz.
Evet, Mermak CNC olarak sattığımız ürünlerin uzun ömürlü kullanımı için yedek parça teminini sağlamaktayız. Özellikle fren mekanizması gibi zamanla aşınabilecek veya hasar görebilecek parçalar için yedek parça stoğumuz bulunmaktadır. Herhangi bir yedek parça ihtiyacınız olduğunda, teknik servisimizle iletişime geçerek hızlı ve güvenilir bir şekilde temin edebilirsiniz.
Step motorlar genellikle bakım gerektirmeyen ürünlerdir. Ancak, uzun süreli ve ağır yük altında çalışan uygulamalarda, motor yataklarının periyodik olarak kontrol edilmesi ve ortamın tozdan arındırılması motorun ömrünü uzatır. Herhangi bir arıza durumunda ise Mermak CNC teknik servisimiz, alanında uzman kadrosuyla tamir ve destek hizmeti sunmaktadır. Arızalı ürününüzü değerlendirmek ve size en iyi çözümü sunmak için bizimle iletişime geçebilirsiniz.
Mermak CNC olarak ürünlerimizin arkasındayız ve müşterilerimizin projelerinde sorunsuz bir deneyim yaşamalarını hedefliyoruz. Frenli Step Motor Nema 34 8.5 Nm'nin kurulumu, bağlantısı veya kullanımı sırasında karşılaşacağınız her türlü teknik sorunda, uzman teknik destek ekibimizle iletişime geçebilirsiniz. Telefon veya e-posta yoluyla bize ulaşarak hızlı ve çözüm odaklı destek alabilirsiniz.
25.10 Vidalı Mil İle Bu Motor Kaç Kilogram Kaldırır Ve Önerilen Hızlar Nedir Hangi Güç Kaynaklarını Kullanmalıyım Fren Kaç Kilogram İçin Yeterli Gelir
25.10 vidalı mil ile kaldırma kapasitesi
Nema 34 8.5 Nm önerilen hızlar
Nema 34 8.5 Nm step motor güç kaynağı önerisi
Nema 34 8.5 Nm step motor fren kapasitesi
Firenli Step Motor Nema 34 8.5 Nm (86HSB118-6008A14-B35-Z1) ve 25.10 vidalı mil ile ilgili teknik değerlendirme:
- Motorun nominal torku: 8.5 Nm’dir.
- 25.10 vidalı mil (25 mm çap, 10 mm hatve) ile teorik kaldırma kapasitesi, sistem verimi ve sürtünme kayıpları dikkate alınmadan aşağıdaki gibi hesaplanır:
- F = (2 × π × T) / p
- F: Lineer kuvvet (N)
- T: Motor torku (Nm)
- p: Vidalı mil hatvesi (m)
- p = 10 mm = 0.01 m
- F = (2 × 3.14 × 8.5) / 0.01 ≈ 5342 N
- 5342 N ≈ 544 kg (1 kg ≈ 9.81 N)
- 25.10 vidalı milde, 1 devirde 10 mm hareket sağlanır.
- Step motorlar yüksek torku düşük devirde verir. Nema 34 8.5 Nm step motor için önerilen maksimum hız genellikle 300-400 rpm civarıdır. Üstünde tork ciddi şekilde düşer.
- 300 rpm’de lineer hız: 300 devir/dk × 10 mm = 3000 mm/dk (3 m/dk).
- Yük arttıkça, hız düşürülmelidir. Ağır yükte 100-200 rpm (1-2 m/dk) daha güvenli ve verimli olur.
- Motor akımı: 4.9-6A arası (model koduna göre kontrol edilmeli).
- Sürücü beslemesi: 24V-50V DC arası önerilir.
- Güç kaynağı: 48V DC, minimum 6A önerilir. Yüksek performans için 48V 10A kullanılması tavsiye edilir.
- Fren bobini için ayrıca 24V DC güç kaynağı gereklidir.
- Frenin tutma torku: 8.5 Nm (motor torkuna eşdeğer).
- Aynı hesap ile fren, yaklaşık 400-450 kg’lık dikey yükü güvenli şekilde tutabilir. Ancak sistemdeki mekanik boşluklar, kayıplar ve güvenlik faktörü mutlaka dikkate alınmalıdır.
- Elektrik kesildiğinde fren otomatik devreye girer ve mili kilitler. Elektrik varken fren açılır, mil serbest kalır.
- Motor kabloları: A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahve-Beyaz) olarak sürücüye bağlanır.
- Fren için ayrı 24V DC besleme yapılmalıdır.
- Sürücü seçimi: 4A ve üzeri çıkış akımı, 24-50V DC besleme aralığına sahip olmalıdır (ör. CWD860H, DM860).
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?
Firenli Step Motor Nema 34 8.5 Nm ne işe yarar
Firenli Step Motor Nema 34 8.5 Nm nasıl kullanılır
Firenli Step Motor Nema 34 8.5 Nm teknik özellikleri
Firenli Step Motor Nema 34 8.5 Nm bağlantı şeması
Bu ürün, yüksek tork gerektiren uygulamalarda kullanılan, milinde elektromanyetik fren bulunan bir step motordur. Frenli step motorlar, özellikle CNC makineleri, otomasyon sistemleri ve hassas pozisyonlama gerektiren endüstriyel uygulamalarda kullanılır. Fren, enerji kesildiğinde motor milinin istenmeyen şekilde dönmesini engeller ve yükü sabit tutar. Enerji verildiğinde ise fren açılır ve motor serbestçe dönebilir.
- Motor tipi: Nema 34, 2 fazlı, bipolar step motor
- Nominal tork: 8.5 Nm
- Anma akımı: 4.9A (bazı kaynaklarda 6A olabilir, model koduna göre kontrol edilmeli)
- Çalışma voltajı: +24V – +50V arası sürücülerle uyumlu
- Fren tipi: Elektromanyetik, 24V DC ile çalışır
- Fren tutma kuvveti: Yaklaşık 8.5 Nm (motorun nominal torkuna yakın)
- Uygulama: CNC router, freze, 3D yazıcı, konveyör, endüstriyel otomasyon, robotik
- Elektrik ENERJİSİ YOKKEN fren devrededir ve mil sabittir.
- 24V DC enerji verildiğinde fren açılır, mil serbest kalır ve motor hareket edebilir.
- Enerji kesildiğinde (acil stop, güç kaybı vb.) fren otomatik olarak devreye girer ve motor milini sabitler.
- Motorun ana faz uçları (A+, A-, B+, B-) step motor sürücüsüne bağlanır:
- A+ : Mavi-Kırmızı
- A- : Sarı-Siyah
- B+ : Turuncu-Yeşil
- B- : Kahve-Beyaz
- Fren bobini için ayrı bir 24V DC besleme gereklidir. Fren bağlantısı yapılmazsa motorun mili kilitli kalır ve dönmez.
- Uyumlu sürücü: 4A ve üzeri çıkış akımına sahip, +24V – +50V DC beslemeli, mikro adımlama destekli 2 fazlı step motor sürücüleri (ör: CWD860H, DM860). Sürücü seçiminde motorun anma akımına uygun model tercih edilmelidir.
- CNC router ve freze makineleri
- 3D yazıcılar ve lazer kesim sistemleri
- Otomasyon ve endüstriyel robotik sistemler
- Konveyörler ve ağır yük taşıyan pozisyonlama uygulamaları
- Motoru monte ederken uygun Nema 34 bağlantı sacı veya flanş braketi kullanılmalıdır.
- Elektrik bağlantıları yetkili bir elektrikçi tarafından yapılmalı, uygun sigorta ve koruma elemanları kullanılmalıdır.
- Frenin doğru çalışması için 24V DC beslemenin güvenilir olması gerekir.
- Motorun ve frenin ısınmasını önlemek için yeterli havalandırma sağlanmalıdır.
Hangi Sürücü İle Çalışır
Nema 34 8.5 Nm frenli step motor uyumlu sürücüler
Frenli step motor sürücü seçimi
Nema 34 step motor sürücü gereksinimleri
86HSB118-6008A14-B35-Z1 teknik özellikler ve sürücü uyumluluğu
Firenli Step Motor Nema 34 8.5 Nm (86HSB118-6008A14-B35-Z1) ile uyumlu sürücü seçimi için teknik bilgiler:
- Motor torku: 8.5 Nm
- Motor akımı: 4.9 A (bazı kaynaklarda 6 A olarak da geçebilir, model koduna göre kontrol ediniz)
- Çalışma voltajı: +24V – +50V arası sürücülerle kullanılabilir
- Sürücü tipi: 2 fazlı step motor sürücüsü (bipolar), mikro adımlama destekli olmalıdır
Uyumlu sürücü seçimi:
- 4 Amper ve üzeri çıkış akımına sahip, +24V – +50V DC beslemeli step motor sürücüleri kullanılmalıdır.
- CWD860H Step Motor Sürücüsü (2.4A – 7.2A arası ayarlanabilir akım, 24V – 80V DC besleme, Nema 34 uyumlu) bu motor için uygundur.
- DM860 Step Motor Sürücüsü (Nema 34 için önerilir, 7.2A çıkış akımı, 24V – 80V DC besleme) de uygundur.
- DM556 gibi sürücüler ise Nema 34 için sınırda kalır, genellikle Nema 23/24 için uygundur; Nema 34’te tam performans alınamaz.
Bağlantı şeması:
- Motorun A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahve-Beyaz) uçları sürücüye bağlanır.
- Fren için ayrı 24V DC besleme gereklidir.
Kullanım notları:
- Sürücü seçiminde motorun anma akımına (4.9A veya 6A) uygun akım verebilen model tercih edilmelidir.
- Mikro adımlama özelliği ile daha hassas ve sessiz çalışma elde edilir.
- Sürücü besleme voltajı ve akımı, motorun özelliklerine uygun olmalıdır.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi veremem.
Kısaca: CWD860H, DM860 gibi 4A ve üzeri çıkış akımına sahip, 24-80V DC çalışan step motor sürücüleri bu motor ile uyumludur. Sürücü seçerken motor akımına ve voltajına dikkat ediniz. Teknik detaylar için sürücü datasheet’ine başvurunuz.
Detaylı teknik bilgi ve bağlantı için tekrar sorabilirsiniz.
Fren Kaç Kilo Tutar Birde Elektirik Varkenmi Yokkenmi Fren Devrede
Nema 34 frenli step motor fren çalışma prensibi
Frenli step motorlarda frenin devreye girme durumu
Frenli step motor elektrik varken fren açık mı
Frenli step motor fren tutma gücü
Frenli Step Motor Nema 34 8.5 Nm (86HSB118-6008A14-B35-Z1) ürününde kullanılan elektromanyetik frenin çalışma prensibi ve tutma kuvvetiyle ilgili teknik bilgiler aşağıdadır:
- Bu tip step motorlarda frenin tutma kuvveti genellikle motorun nominal torku ile orantılıdır. 8.5 Nm’lik bir step motorun fren tutma kuvveti de yaklaşık olarak 8.5 Nm civarındadır. Yani, fren devredeyken motor miline uygulanan 8.5 Nm’ye kadar torkta milin dönmesi engellenir. (Bu değer, frenin kendi üretici datasında genellikle “holding torque” veya “brake holding torque” olarak belirtilir. Standart Nema 34 frenli step motorlarda bu değer çoğunlukla motor torkuna yakındır.)
- Elektromanyetik frenli step motorlarda fren, elektrik enerjisi VERİLMEDİĞİNDE devrededir (yani mil kilitli durumdadır).
- Motorun sürücüsüne veya fren bobinine 24V DC enerji verildiğinde fren AÇILIR ve mil serbest kalır, motor hareket edebilir.
- Enerji kesildiğinde (örneğin acil stop, güç kaybı, sistem kapalıyken) fren otomatik olarak tekrar devreye girer ve motor milini sabitler.
- Fren, elektrik YOKKEN devrededir ve mil sabittir.
- Elektrik VARKEN fren açılır, mil serbest kalır.
- Frenin tutma kuvveti yaklaşık 8.5 Nm’dir.
Fren bobini için genellikle ayrı bir 24V DC besleme gereklidir. Doğru bağlantı yapılmazsa fren sürekli devrede kalır ve motor dönmez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Firenli Step Motor Nema 34 8.5 Nm Hangi Sürücü İle Çalışır
Nema 34 8.5 Nm frenli step motor uyumlu sürücüler
Frenli step motor sürücü seçimi
Nema 34 step motor sürücü gereksinimleri
86HSB118-6008A14-B35-Z1 teknik özellikler ve sürücü uyumluluğu
Firenli Step Motor Nema 34 8.5 Nm (86HSB118-6008A14-B35-Z1) ile uyumlu sürücü seçimi için teknik bilgiler:
- Motor torku: 8.5 Nm
- Motor akımı: 4.9 A (bazı kaynaklarda 6 A olarak da geçebilir, model koduna göre kontrol ediniz)
- Çalışma voltajı: +24V – +50V arası sürücülerle kullanılabilir
- Sürücü tipi: 2 fazlı step motor sürücüsü (bipolar), mikro adımlama destekli olmalıdır
Uyumlu sürücü seçimi:
- 4 Amper ve üzeri çıkış akımına sahip, +24V – +50V DC beslemeli step motor sürücüleri kullanılmalıdır.
- CWD860H Step Motor Sürücüsü (2.4A – 7.2A arası ayarlanabilir akım, 24V – 80V DC besleme, Nema 34 uyumlu) bu motor için uygundur.
- DM860 Step Motor Sürücüsü (Nema 34 için önerilir, 7.2A çıkış akımı, 24V – 80V DC besleme) de uygundur.
- DM556 gibi sürücüler ise Nema 34 için sınırda kalır, genellikle Nema 23/24 için uygundur; Nema 34’te tam performans alınamaz.
Bağlantı şeması:
- Motorun A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahve-Beyaz) uçları sürücüye bağlanır.
- Fren için ayrı 24V DC besleme gereklidir.
Kullanım notları:
- Sürücü seçiminde motorun anma akımına (4.9A veya 6A) uygun akım verebilen model tercih edilmelidir.
- Mikro adımlama özelliği ile daha hassas ve sessiz çalışma elde edilir.
- Sürücü besleme voltajı ve akımı, motorun özelliklerine uygun olmalıdır.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi veremem.
Kısaca: CWD860H, DM860 gibi 4A ve üzeri çıkış akımına sahip, 24-80V DC çalışan step motor sürücüleri bu motor ile uyumludur. Sürücü seçerken motor akımına ve voltajına dikkat ediniz. Teknik detaylar için sürücü datasheet’ine başvurunuz.
Detaylı teknik bilgi ve bağlantı için tekrar sorabilirsiniz.
Firenli Step Motor Nema 34 8.5 Nm Fren Kaç Kilo Tutar Birde Elektirik Varkenmi Yokkenmi Fren Devrede
Nema 34 frenli step motor fren çalışma prensibi
Frenli step motorlarda frenin devreye girme durumu
Frenli step motor elektrik varken fren açık mı
Frenli step motor fren tutma gücü
Frenli Step Motor Nema 34 8.5 Nm (86HSB118-6008A14-B35-Z1) ürününde kullanılan elektromanyetik frenin çalışma prensibi ve tutma kuvvetiyle ilgili teknik bilgiler aşağıdadır:
- Bu tip step motorlarda frenin tutma kuvveti genellikle motorun nominal torku ile orantılıdır. 8.5 Nm’lik bir step motorun fren tutma kuvveti de yaklaşık olarak 8.5 Nm civarındadır. Yani, fren devredeyken motor miline uygulanan 8.5 Nm’ye kadar torkta milin dönmesi engellenir. (Bu değer, frenin kendi üretici datasında genellikle “holding torque” veya “brake holding torque” olarak belirtilir. Standart Nema 34 frenli step motorlarda bu değer çoğunlukla motor torkuna yakındır.)
- Elektromanyetik frenli step motorlarda fren, elektrik enerjisi VERİLMEDİĞİNDE devrededir (yani mil kilitli durumdadır).
- Motorun sürücüsüne veya fren bobinine 24V DC enerji verildiğinde fren AÇILIR ve mil serbest kalır, motor hareket edebilir.
- Enerji kesildiğinde (örneğin acil stop, güç kaybı, sistem kapalıyken) fren otomatik olarak tekrar devreye girer ve motor milini sabitler.
- Fren, elektrik YOKKEN devrededir ve mil sabittir.
- Elektrik VARKEN fren açılır, mil serbest kalır.
- Frenin tutma kuvveti yaklaşık 8.5 Nm’dir.
Fren bobini için genellikle ayrı bir 24V DC besleme gereklidir. Doğru bağlantı yapılmazsa fren sürekli devrede kalır ve motor dönmez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Whatsapp Destek Hattına Sor
Birlikte Kullanılabilecek Ürünler
Redüktör Önerileri
Güç Kaynağı Önerileri
Step Motor Sürücü Önerileri
Sık Sorulan Sorular
Kargo ücretsiz mi?
Frenli Step Motor Nema 34 8.5 Nm stokta var mı?
Kargo güvenli paketleniyor mu?
Fiyat güncel mi?
Stok bilgisi güncel mi?
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Aynı gün kargo var mı?
Teslimat süresi ne kadar?
Ödeme seçenekleri neler?
İade/değişim mümkün mü?
Teklif/Proforma alabilir miyim?
Garanti durumu nedir?
Fiyatlara KDV dahil mi?
E-fatura / e-arşiv kesiyor musunuz?
Toplu alım indirimi var mı?
Frenli Step Motor Nema 34 8.5 Nm benim makinemle uyumlu mu?
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Kargo takip nasıl yapılır?
Kısmi sevkiyat yapıyor musunuz?
Ambar / paletli gönderim mümkün mü?
Siparişten sonra teslim adresi değişir mi?
Hangi illere kargo ediyorsunuz?
- Frenli Step Motor Nema 34 8.5 Nm İstanbul (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Ankara (1 gün)
- Frenli Step Motor Nema 34 8.5 Nm İzmir (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Bursa (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Antalya (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Adana (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Konya (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Kocaeli (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Mersin (2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Gaziantep (2–3 gün)
- Frenli Step Motor Nema 34 8.5 Nm Şanlıurfa (2–3 gün)
- Frenli Step Motor Nema 34 8.5 Nm Kayseri (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Diyarbakır (2–3 gün)
- Frenli Step Motor Nema 34 8.5 Nm Samsun (1–2 gün)
- Frenli Step Motor Nema 34 8.5 Nm Sakarya (1–2 gün)
- Adıyaman (2–3 gün)
- Afyonkarahisar (1–2 gün)
- Ağrı (3–5 gün)
- Aksaray (1–2 gün)
- Amasya (2 gün)
- Ardahan (3–5 gün)
- Artvin (3–4 gün)
- Aydın (1–2 gün)
- Balıkesir (1–2 gün)
- Bartın (2 gün)
- Batman (3–4 gün)
- Bayburt (3–4 gün)
- Bilecik (1–2 gün)
- Bingöl (3–4 gün)
- Bitlis (3–5 gün)
- Bolu (1–2 gün)
- Burdur (1–2 gün)
- Çanakkale (1–2 gün)
- Çankırı (1–2 gün)
- Çorum (2 gün)
- Denizli (1–2 gün)
- Düzce (1–2 gün)
- Edirne (1–2 gün)
- Elazığ (2–3 gün)
- Erzincan (2–3 gün)
- Erzurum (2–4 gün)
- Eskişehir (1–2 gün)
- Giresun (2–3 gün)
- Gümüşhane (2–3 gün)
- Hakkâri (3–5 gün)
- Hatay (2–3 gün)
- Iğdır (3–5 gün)
- Isparta (1–2 gün)
- Kahramanmaraş (2–3 gün)
- Karabük (1–2 gün)
- Karaman (1–2 gün)
- Kars (3–4 gün)
- Kastamonu (2 gün)
- Kilis (2–3 gün)
- Kırıkkale (1–2 gün)
- Kırklareli (1–2 gün)
- Kırşehir (1–2 gün)
- Kütahya (1–2 gün)
- Malatya (2–3 gün)
- Manisa (1–2 gün)
- Mardin (3–4 gün)
- Muğla (1–2 gün)
- Muş (3–4 gün)
- Nevşehir (1–2 gün)
- Niğde (1–2 gün)
- Ordu (2–3 gün)
- Osmaniye (2–3 gün)
- Rize (2–3 gün)
- Siirt (3–4 gün)
- Sinop (2–3 gün)
- Sivas (2 gün)
- Şırnak (3–5 gün)
- Tekirdağ (1–2 gün)
- Tokat (2–3 gün)
- Trabzon (2–3 gün)
- Tunceli (3–4 gün)
- Uşak (1–2 gün)
- Van (3–5 gün)
- Yalova (1–2 gün)
- Yozgat (2 gün)
- Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
- Türkiye (1–3 gün)
- Almanya (3–6 gün)
- Bosna Hersek (4–7 gün)
- Bulgaristan (3–5 gün)
- Çekya (4–7 gün)
- Litvanya (5–8 gün)
- Romanya (3–5 gün)
- Rusya Federasyonu (5–10 gün)
- Tunus (4–8 gün)
- Yunanistan (3–5 gün)
- Kıbrıs (KKTC) (3–5 gün)
- Azerbaycan (3–6 gün)
- Kosova (4–7 gün)
- Irak (2–5 gün)
- Gürcistan (2–4 gün)
- Birleşik Krallık (4–7 gün)
- İtalya (4–7 gün)
- Fransa (4–7 gün)
- İspanya (4–7 gün)
- Hollanda (4–6 gün)
- Polonya (4–7 gün)
- Macaristan (4–7 gün)
- Birleşik Arap Emirlikleri (3–6 gün)
- Suudi Arabistan (4–8 gün)
- ABD (5–9 gün)
