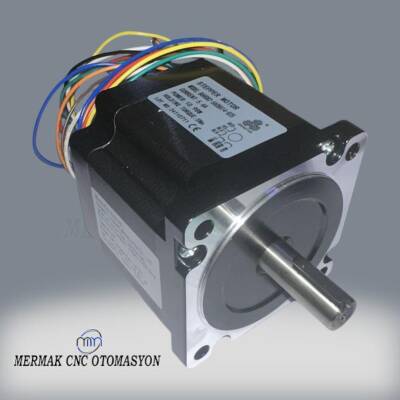

Gelince Haber VerStep Motor Nema 34 4.5 Nm
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Mermak CNC'nin yüksek mühendislik standartlarıyla sunulan NEMA 34 Step Motor 4.5 Nm, endüstriyel otomasyon sistemleriniz için vazgeçilmez bir güç ve hassasiyet kaynağıdır. Bu motor, özellikle yüksek tork gerektiren ve milimetrik konumlandırmanın kritik olduğu uygulamalar için tasarlanmıştır. NEMA 34 standardı, motorun fiziksel boyutlarını ve montaj arayüzünü tanımlayarak, endüstriyel sistemlere kolay entegrasyon ve geniş uyumluluk sağlar. Sağlam yapısı ve optimize edilmiş elektromanyetik tasarımı sayesinde, zorlu çalışma koşullarında bile istikrarlı ve güvenilir performans sunar.
Bu step motor, 4.5 Nm nominal tork kapasitesiyle, ağır yüklerin hassas bir şekilde taşınması, pozisyonlandırılması veya işlenmesi gereken makine ve sistemlerde üstün bir çözüm sunar. Hassas adım açısı ve yüksek çözünürlüklü sürücülerle birleştirildiğinde, sistemlerinizde tekrarlanabilirlik ve doğruluk açısından beklentilerinizi aşacaktır. Mermak CNC güvencesiyle, uzun ömürlü ve düşük bakım gerektiren bir bileşen olarak, yatırımınızın karşılığını fazlasıyla almanızı sağlayacak, endüstriyel üretim verimliliğinizi artıracaktır.
Neden Bu Ürünü Seçmelisiniz?
- Yüksek Tork Kapasitesi: 4.5 Nm çalışma torku ve 5 Nm holding torku ile ağır endüstriyel yükleri güvenle hareket ettirir ve sabitler, dinamik ve statik uygulamalarda üstün performans sunar.
- Endüstriyel NEMA 34 Standardı: 86x86 mm flanş ölçüsü sayesinde, mevcut endüstriyel sistemlere ve mekanik bağlantı elemanlarına (örneğin planet redüktörler) kolay ve hızlı entegrasyon sağlar, standart uyumluluk avantajı sunar.
- Maksimum Hassasiyet ve Tekrarlanabilirlik: Düşük adım açısı ve yüksek çözünürlüklü kontrol yeteneği ile milimetrik hatta mikron düzeyinde konumlandırma hassasiyeti sunarak, kritik uygulamalarda hata payını minimuma indirir.
- Geniş Sürücü ve Kontrolcü Uyumluluğu: 4 Amper ve üzeri +24V-+50V sürücüler ile uyumlu çalışabilirken, Mach3, PLC, Arduino gibi çeşitli kontrolcülerle kolayca entegre edilerek esnek bir otomasyon altyapısı oluşturur.
- Dayanıklı ve Uzun Ömürlü Tasarım: Endüstriyel ortamların zorlu koşullarına dayanacak şekilde tasarlanmış sağlam yapısı, yüksek kaliteli rulmanları ve optimal termal yönetimi sayesinde kesintisiz çalışma ve uzun kullanım ömrü vaat eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, motorun endüstriyel uygulamalardaki gücünü ve hassasiyetini göstermektedir.
Endüstriyel Uygulama Alanları
CNC Router ve Freze Makineleri
NEMA 34 4.5 Nm step motor, CNC router ve freze makinelerinde X, Y, Z eksenlerinde hassas hareket ve yüksek tork gereksinimlerini karşılamak üzere idealdir. Ağır işleme operasyonlarında, kesme kuvvetlerine karşı milin konumunu koruyabilme yeteneği sayesinde, yüksek yüzey kalitesi ve boyut hassasiyeti sunar. Özellikle ahşap, plastik, alüminyum gibi malzemelerin işlenmesinde, hızlı ve tekrarlanabilir konumlandırma ile üretim verimliliğini önemli ölçüde artırır.
Otomatik Montaj ve Paketleme Hatları
Hızlı ve doğru parça besleme, sıralama ve paketleme işlemlerinin vazgeçilmezidir. NEMA 34 step motor, konveyör sistemlerinde, robotik kollarda veya özel otomasyon makinelerinde, ürünlerin hassas bir şekilde taşınması, yönlendirilmesi ve konumlandırılması için kullanılır. Yüksek torku sayesinde ani duruş ve kalkışlarda dahi stabiliteyi koruyarak, üretim hattının kesintisiz ve hatasız çalışmasına katkıda bulunur.
Lazer Kesim ve Gravür Makineleri
Lazer kesim ve gravür makineleri, malzemenin üzerinde milimetrik hassasiyetle hareket etmeyi gerektirir. NEMA 34 4.5 Nm step motor, lazer başlığının hassas konumlandırılmasını sağlayarak, karmaşık desenlerin ve ince detayların yüksek çözünürlükte işlenmesine imkan tanır. Yüksek tekrarlanabilirlik sayesinde, seri üretimde her parçanın aynı kalitede olmasını garanti eder ve fire oranlarını minimize eder.
Endüstriyel 3D Yazıcılar
Geniş baskı hacmine sahip endüstriyel tip 3D yazıcılarda, baskı kafasının veya baskı tablasının ağır olabilen hareketli parçalarını kontrol etmek için güçlü ve hassas motorlar gereklidir. Bu step motor, katmanların üst üste milimetrik olarak yerleştirilmesi gereken 3D baskı süreçlerinde, yüksek torku ve adım hassasiyeti ile mükemmel katman hizalaması ve nihai ürün kalitesi sağlar. Özellikle metal veya büyük ölçekli plastik baskı uygulamalarında tercih edilir.
Operasyonel Avantajlar
Yüksek Verimlilik
Optimize edilmiş manyetik devre tasarımı sayesinde, düşük enerji tüketimiyle yüksek tork üretimi sağlar. Bu, işletme maliyetlerini düşürürken, motorun ısınmasını minimumda tutarak uzun süreli ve kesintisiz çalışmayı mümkün kılar. Sisteminizin toplam verimliliğine doğrudan katkıda bulunur.
Uzun Kullanım Ömrü
Endüstriyel sınıf malzemelerden üretilen sağlam gövde yapısı, yüksek kaliteli ve düşük sürtünmeli rulmanlar ile desteklenmiştir. Bu mühendislik yaklaşımı, motorun aşınma ve yıpranmaya karşı direncini artırarak, zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını ve minimum bakım ihtiyacını garanti eder.
Kolay Entegrasyon
NEMA 34 standardına uygun flanş ölçüsü ve standart mil çapı sayesinde, mevcut mekanik sistemlere, kaplinlere ve planet redüktörlere kolayca adapte edilebilir. Ayrıca, net tanımlanmış bağlantı şeması ve geniş sürücü uyumluluğu, elektrik ve kontrol sistemlerine hızlı ve hatasız entegrasyonu basitleştirir, kurulum süresini kısaltır.
Birlikte Kullanilabilecek Urunler
Step Motor Nema 34 4.5 Nm Hakkında Merak Edilenler ve Teknik Detaylar
Bu Nema 34 step motoru, 5.6 Amper akıma sahip olduğundan, en az 4 Amper ve üzeri akım verebilen bir step motor sürücüsü kullanmanız gerekir. Besleme voltajı olarak ise +24V ile +50V aralığında bir güç kaynağı tercih etmelisiniz. Bu aralık, motorun performansını ve hızını optimize etmenize yardımcı olacaktır.

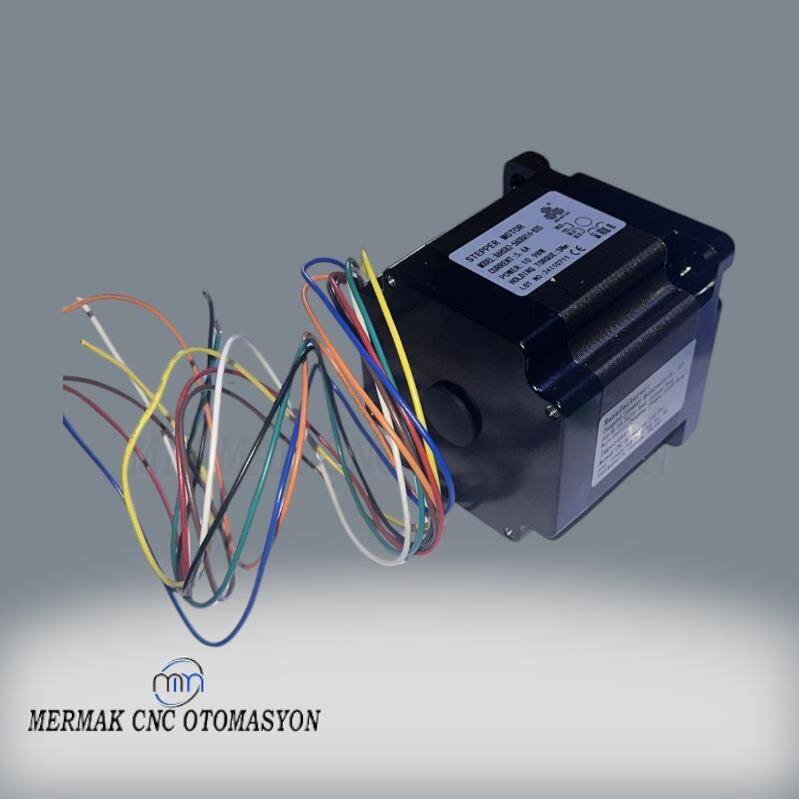

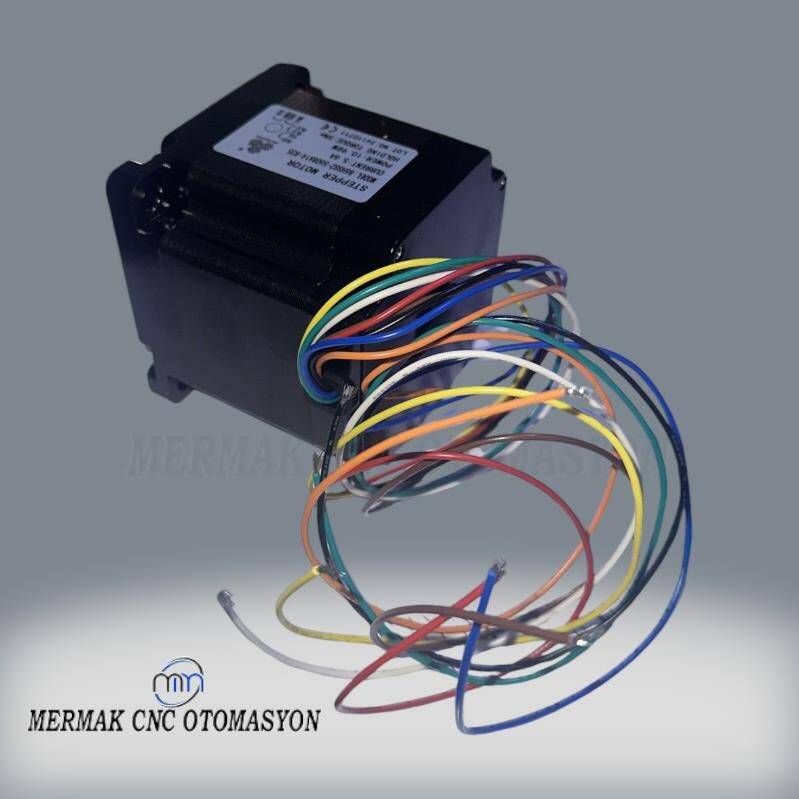

Motorunuz 8 kablolu bir yapıya sahiptir. En yaygın kullanılan bipolar bağlantı şemaları şöyledir:
- Bipolar Paralel Bağlantı (Yüksek Hız, Daha Fazla Akım):
- Sürücü A+ terminaline: Mavi ve Sarı kabloları birlikte bağlayın.
- Sürücü A- terminaline: Kırmızı ve Siyah kabloları birlikte bağlayın.
- Sürücü B+ terminaline: Turuncu ve Kahve kabloları birlikte bağlayın.
- Sürücü B- terminaline: Yeşil ve Beyaz kabloları birlikte bağlayın.
- Bipolar Seri Bağlantı (Yüksek Tork, Daha Düşük Hız):
- Sürücü A+ terminaline: Mavi kabloyu bağlayın.
- Sürücü A- terminaline: Siyah kabloyu bağlayın.
- Kırmızı ve Sarı kabloları birbirine bağlayıp izole edin (boşta kalacak).
- Sürücü B+ terminaline: Turuncu kabloyu bağlayın.
- Sürücü B- terminaline: Beyaz kabloyu bağlayın.
- Yeşil ve Kahve kablolarını birbirine bağlayıp izole edin (boşta kalacak).
Bağlantıları yaparken motor ve sürücü üzerindeki etiketleri kontrol ederek emin olmanız önemlidir.
Step motorların çalışırken ısınması normaldir, özellikle yüksek akım ve hızlarda. Ancak aşırı ısınma (el yakacak kadar veya koku gelmesi gibi) genellikle sürücü akım ayarının yüksek olması, yetersiz soğutma, motorun nominal torkundan fazla yüklenmesi veya yanlış kablo bağlantılarından kaynaklanabilir. Sürücünüzün akım ayarını motorun nominal akımı olan 5.6 Amper'i aşmayacak şekilde doğru ayarladığınızdan emin olun. Gerekirse motor üzerine pasif soğutucu veya aktif fan ekleyerek soğutmayı artırabilirsiniz.
Step motorlarımızı hareket ettirmek için bir kontrol kartına ihtiyaç vardır. Bu motoru Pulse Jeneratör Kart, Arduino Kart, Mach3 Kontrol Kartı, PLC Kart veya benzeri kontrolcülerle kolaylıkla sürebilirsiniz. Kontrol kartından gelen Step (Pulse) ve Direction (Yön) sinyallerini step motor sürücünüze bağlamanız yeterlidir. Sürücü de bu sinyallere göre motora güç vererek hareket ettirecektir.
Bu motor, 5 Nm holding tork kapasitesine sahiptir (ürün başlığında 4.5 Nm belirtilse de detaylı özelliklerde 5 Nm olarak geçer). Bu, motorun enerjilendiğinde ve durduğunda uygulayabileceği maksimum tork miktarıdır. 5 Nm tork, CNC router, plazma kesim makineleri, lazer makineleri, otomasyon sistemleri ve orta büyüklükteki iş parçalarını hassas şekilde hareket ettirmesi gereken diğer endüstriyel uygulamalar için oldukça yeterlidir.
Motorun flanş ölçüsü 86x86 mm (NEMA 34 standardı) ve mil çapı 14 mm'dir. Redüktör veya kaplin seçerken, bu mil çapına ve motorun flanş boyutuna uygun ürünleri tercih etmelisiniz. Uyumlu planet redüktörler için Mermak CNC'nin ilgili sayfalarını inceleyebilirsiniz. Mil çapı ve flanş ölçüsü, mekanik bağlantının sorunsuz ve titreşimsiz çalışması için kritik öneme sahiptir.
Step motorların torku, hız arttıkça doğal olarak düşer. Yüksek hızlarda iyi bir tork performansı elde etmek için yüksek voltajlı bir sürücü (ürünümüz için +50V'a kadar) kullanmak, bipolar paralel bağlantı tercih etmek ve gerektiğinde motor akımını sürücü
Teknik Özellikleri Nedir ?
86Hs45 teknik özellikleri
Nema 34 step motor teknik detayları
Step motor 4.5 Nm özellikleri
Nema 34 86Hs45 motor özellikleri
Step Motor Nema 34 4.5 Nm 86Hs45 – Temel Teknik Özellikler:
- NEMA 34 gövde (86x86 mm flanş)
- Tork: 4.5 Nm
- Anma akımı: 5.6A
- Mil çapı: 14 mm
- 2 fazlı, 4 veya 8 kablolu bağlantı seçeneği
- Uyumlu sürücü: 4A ve üzeri, 24V–50V DC step motor sürücüleri ile kullanılabilir
---
Detaylı Teknik Bilgi ve Kullanım:
- Çerçeve Boyutu: NEMA 34 standardı, motorun montaj yüzeyinin 86x86 mm olduğu anlamına gelir.
- Tork: 4.5 Nm, motorun sabitken uygulayabileceği maksimum torktur.
- Mil Çapı: 14 mm
- Faz Sayısı: Genellikle 2 fazlıdır ve endüstride yaygın olarak kullanılır.
- Anma Akımı: 5.6A (sürücü seçerken bu değere dikkat edilmelidir).
- Bağlantı Şeması:
- A+ : Mavi-Kırmızı
- A- : Sarı-Siyah
- B+ : Turuncu-Yeşil
- B- : Kahve-Beyaz
- Sürücü Uyumluluğu: 4A ve üzeri çıkış akımına sahip, 24V–50V DC çalışan step motor sürücüleri ile uyumludur.
- Kullanım Alanı: CNC makineleri, otomasyon sistemleri, endüstriyel pozisyonlama uygulamaları.
- Çalıştırmak için: Pulse jeneratör kart, Arduino, Mach3 kontrol kartı veya PLC gibi kontrolcüler gereklidir.
Not: Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz; fiyat bilgisi burada verilmemektedir.
