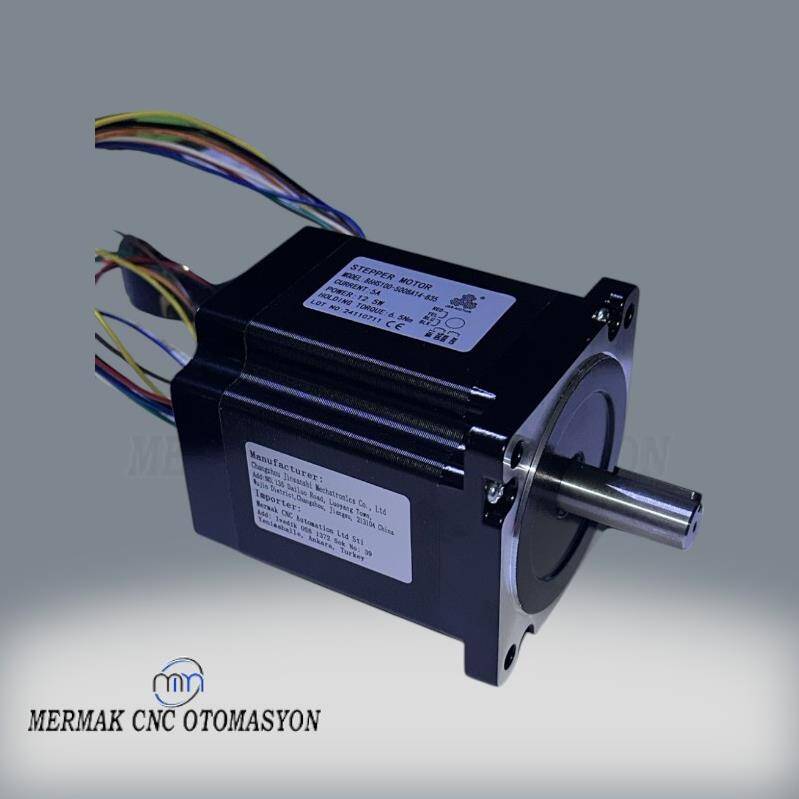

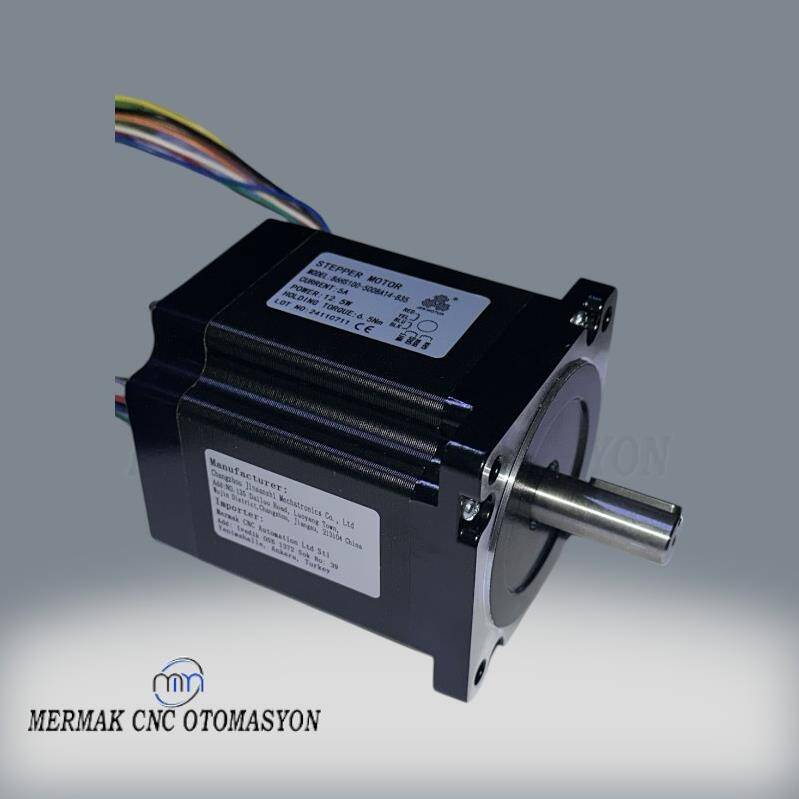

Gelince Haber VerStep Motor Nema 34 6.5 Nm, dijital darbelerle hassas açısal hareket ve konumlandırma sağlayan bir elektrik motorudur.
Nema 34 standardı motorun ön yüz boyutunu belirtirken, 6.5 Nm değeri yüksek tutma torkunu ifade eder.
Bu motorlar genellikle CNC makineleri, 3D yazıcılar ve endüstriyel otomasyon sistemlerinde hassas hareket kontrolü için tercih edilir.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Mermak CNC olarak sunduğumuz NEMA 34 6.5 Nm Step Motor, endüstriyel otomasyon sistemlerinizin hassasiyet, güç ve güvenilirlik beklentilerini karşılamak üzere özel olarak tasarlanmıştır. Bu güçlü motor, özellikle yüksek tork gerektiren ve milimetrik pozisyonlama doğruluğunun kritik olduğu uygulamalarda üstün performans sergiler. Gelişmiş manyetik yapıya sahip stator ve rotor tasarımı sayesinde, geniş bir hız aralığında dahi kararlı bir tutma torku sunarak, ağır yüklerin kontrolünde maksimum stabilite ve tekrarlanabilirlik sağlar. Endüstriyel makinelerinizin verimliliğini ve hassasiyetini artırmak için ideal bir çözümdür.
Bu premium seri step motor, sağlam mekanik yapısı ve optimize edilmiş elektriksel karakteristikleriyle zorlu endüstriyel ortamlarda uzun ömürlü ve sorunsuz bir çalışma vaat eder. NEMA 34 standart çerçeve boyutu, sektördeki geniş bir yelpazedeki montaj ve entegrasyon ihtiyaçlarını karşılamak üzere tasarlanmıştır. Mikro adım sürücülerle tam uyumluluğu sayesinde, adım açısı hassasiyeti daha da artırılabilir, bu da titreşimi minimuma indirerek daha pürüzsüz ve sessiz bir hareket elde etmenizi sağlar. Mühendislik projelerinizde güçten ve hassasiyetten ödün vermek istemeyenler için vazgeçilmez bir bileşendir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu NEMA 34 step motor, özellikle yüksek hassasiyet ve güçlü tork gerektiren CNC router, freze ve lazer kesim makinelerinde vazgeçilmez bir bileşendir. Ağır iş parçalarının işlenmesinde ortaya çıkan kesme kuvvetlerine karşı direnç göstererek, milimetrik hassasiyetle parça üretimi sağlar. X, Y ve Z eksenlerinde doğrusal hareket sistemlerinde kullanıldığında, tekrarlanabilir konumlandırma doğruluğu ve yüksek hız performansı ile üretim verimliliğini önemli ölçüde artırır.
6.5 Nm tutma torku sayesinde, endüstriyel robot kollarında, otomatik montaj hatlarında ve ağır yük taşıyan konveyör sistemlerinde güvenilir bir hareket kontrolü sunar. Hassas pozisyonlama yeteneği, robotik uygulamalarda tekrarlanabilirliği maksimize ederken, otomasyon sistemlerinde karmaşık sıralı hareketlerin sorunsuz bir şekilde gerçekleştirilmesini sağlar. Paketleme makinelerinden malzeme taşıma çözümlerine kadar geniş bir yelpazede yüksek performans ve dayanıklılık sunar.
Optimize edilmiş elektriksel ve manyetik yapı, motorun enerji tüketimini minimize ederken maksimum tork çıkışı sağlar. Bu, işletme maliyetlerini düşürür ve sistemlerinizin genel enerji verimliliğini artırır.
Endüstriyel sınıf malzemeler, yüksek kaliteli rulmanlar ve sağlam gövde yapısı, motorun aşınmaya ve yıpranmaya karşı dayanıklılığını artırır. Bu sayede, zorlu çalışma koşullarında dahi uzun yıllar boyunca kesintisiz ve güvenilir bir performans sunar.
Standart NEMA 34 flanş boyutu ve yaygın olarak kullanılan elektriksel özellikler, motorun mevcut veya yeni otomasyon sistemlerinize kolayca entegre edilmesini sağlar. Basit kablolama şeması ve geniş sürücü uyumluluğu, kurulum sürecini hızlandırır.
Motorun nominal gerilimi 4.8V olsa da, step motorlar sabit akım sürücülerle çok daha yüksek besleme gerilimlerinde (genellikle 24V-80V arası) verimli çalışır. Bu sayede yüksek hızlarda tork kaybı minimize edilir. Motorun nominal akımı faz başına 3A olduğundan, sürücünüzü bu değere göre ayarlamanız kritik. Mermak CNC'nin önerdiği uyumlu sürücüler için web sitemizi kontrol edebilirsiniz.
Step motorların çalışırken ısınması normaldir, özellikle yüksek akımlarda ve uzun süreli kullanımlarda. Bu motor için maksimum yüzey sıcaklığı ≤ 80°C olarak belirtilmiştir. Eğer motor bu sıcaklığın üzerine çıkıyorsa, sürücü akım ayarınızı kontrol etmeli, yükü gözden geçirmeli veya daha iyi bir soğutma çözümü (fan gibi) düşünmelisiniz. Aşırı ısınma, motorun performansını ve ömrünü kısaltabilir.

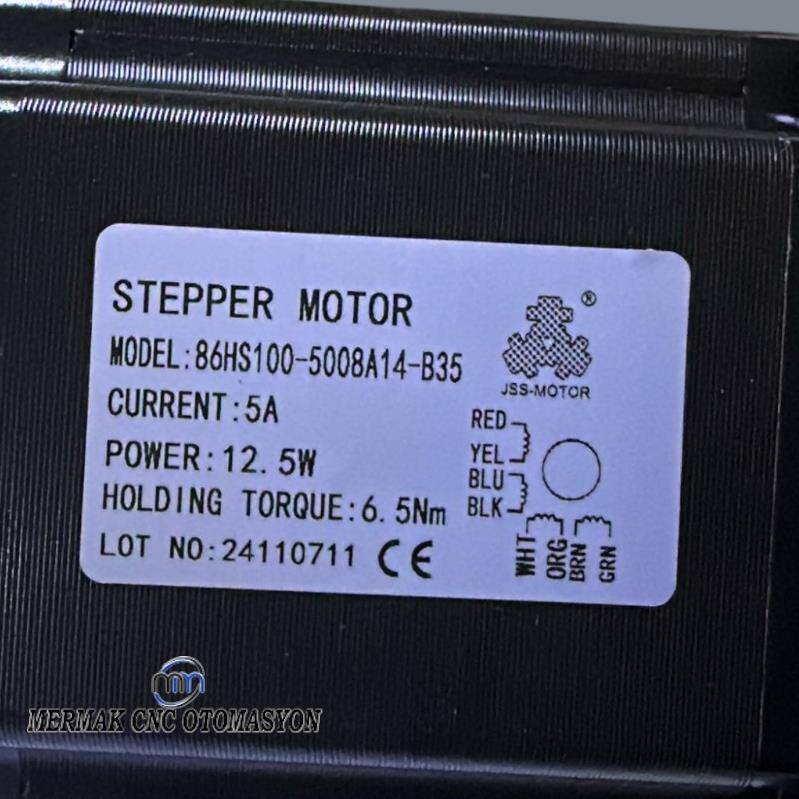

Motorunuz bipolar bir step motor olduğu için 4 kablosu bulunur ve bu kablolar iki fazı temsil eder. Verilen şemaya göre bağlantı şu şekildedir:
Bu çiftleri sürücünüzdeki A+, A-, B+, B- terminallerine doğru şekilde bağlamanız gerekir. Yanlış bağlantı motorun çalışmamasına veya düzensiz hareket etmesine neden olabilir.
6.5 Nm, motorun dururken veya çok düşük hızlarda uygulayabileceği maksimum torktur (tutma torku). Hız arttıkça, motorun endüktansı nedeniyle tork düşer. Bu, tüm step motorların doğasında vardır. Yüksek hızlarda iyi performans almak için yüksek besleme gerilimi ve uygun bir mikro adımlama sürücüsü kullanmak önemlidir. Spesifik bir hız-tork eğrisi için teknik destek ekibimizle iletişime geçebilirsiniz; ancak genel prensip, hız arttıkça torkun azalacağıdır.
NEMA 34 6.5 Nm step motorunuzun tam adım açısı 1.8°'dir. Mikro adımlama için uyumlu bir step motor sürücüsü kullanmanız gerekir. Sürücünüzün dip anahtarları veya yazılım ayarları üzerinden 1/2, 1/4, 1/8, 1/16 gibi mikro adım oranlarını seçerek motorunuzun adım hassasiyetini artırabilirsiniz. Örneğin, 1/16 mikro adımlama ile her adım 0.1125°'ye düşer, bu da daha pürüzsüz hareket ve daha az titreşim sağlar.

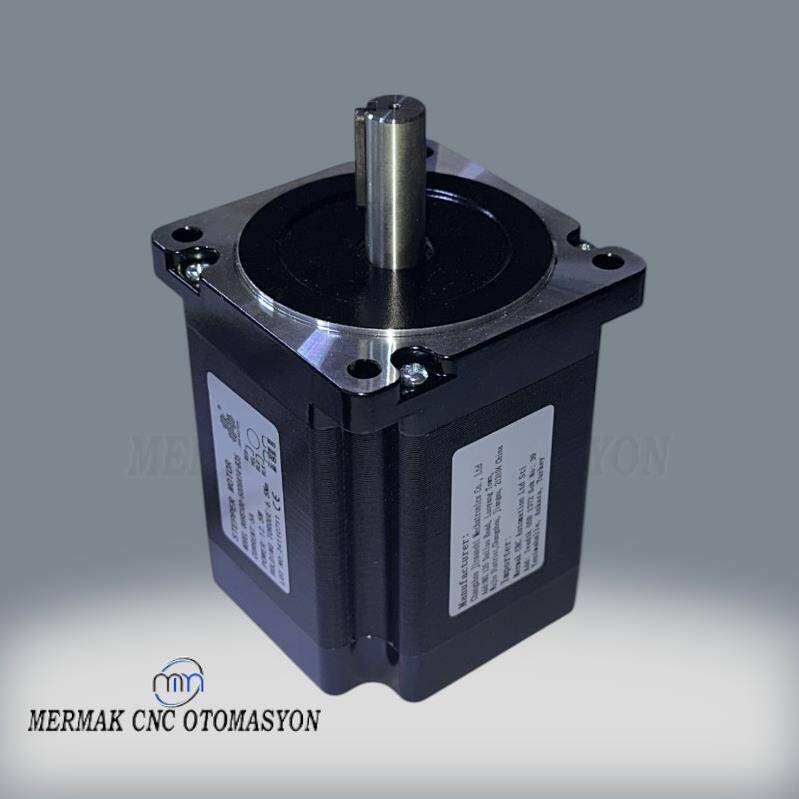

Motorun şaft çapı 14 mm'dir. Bu çapa uygun kaplinler veya redüktörler kullanmanız gerekmektedir. Mekanik bağlantıların sağlam ve boşluksuz olması, hassas hareket için çok önemlidir. Ürün sayfamızda uyumlu planet redüktörler için bağlantı bulunmaktadır. Şaft, düz veya anahtar yivli opsiyonlarla sunulabilmektedir; sipariş verirken bu detayı belirtmeniz performans açısından önem arz eder.
Evet, 6.5 Nm tutma torku, NEMA 34 boyutu ve güçlü yapısıyla bu motor, CNC Router ve Freze makineleri gibi ağır iş yükü gerektiren uygulamalar için oldukça uygundur. Özellikle doğrusal hareket sistemlerinde ve ağır yük taşıyan uygulamalarda yüksek verimli ve stabil bir çalışma sunar. Ancak, uygulamanızın spesifik tork ve hız gereksinimlerini (kesme kuvvetleri, ilerleme hızları vb.) tam olarak değerlendirmeniz ve motoru uygun bir sürücü ile kullanmanız performans açısından kritiktir.
Motor, -20°C ile +50°C arası ortam sıcaklığında ve %85'ten düşük nem oranına sahip (yoğuşmasız) ortamlarda çalışacak şekilde tasarlanmıştır. Bu limitlerin dışında kullanmak motorun performansını ve ömrünü olumsuz etkileyebilir. Özellikle yoğuşmasız ortam, elektronik bileşenlerin korunması ve motorun uzun ömürlü çalışması için kritik öneme sahiptir.
Evet, kablo kesiti ve uzunluğu önemlidir. Uzun kablolar, endüktans ve direnç artışına neden olarak motor performansını düşürebilir ve sinyal kaybına yol açabilir. Kabloları uzatırken, yeterli akım taşıyabilecek (3A nominal akım için) daha kalın kesitli ve tercihen ekranlı kablolar kullanmanız önerilir. Ekranlama, elektromanyetik girişimi (EMI) azaltmaya yardımcı olur. Genel olarak 1.5mm² veya 2.5mm² gibi kesitler, uzunluğa ve akıma göre tercih edilebilir.
Bu tür sorunlar genellikle yanlış sürücü ayarları (akım, mikro adım), mekanik bağlantı sorunları (boşluk, sıkışma), yetersiz güç kaynağı veya motorun aşırı yüklenmesi gibi nedenlerden kaynaklanabilir. Öncelikle sürücü akım ayarlarınızı (3A her faz için), kablo bağlantılarınızı ve mekanik sistemdeki sürtünmeleri kontrol edin. Eğer sorun devam ederse, teknik servisimizle iletişime geçerek detaylı arıza tespiti ve çözüm için destek alabilirsiniz.
Mermak CNC olarak ürünlerimize güveniyoruz ve belirli bir garanti süresi sunuyoruz. Garanti koşulları ve süresi için lütfen ürünle birlikte gelen belgeleri veya web sitemizdeki garanti politikasını inceleyin. Arıza durumunda, öncelikle teknik servisimizle iletişime geçmeniz gerekmektedir. Uzman ekibimiz sorunu değerlendirerek tamir veya değişim seçenekleri konusunda size yardımcı olacaktır. Yetkisiz müdahale, garantiyi geçersiz kılabilir.
Titreşim ve gürültü, genellikle yetersiz mikro adımlama, yanlış akım ayarları, mekanik rezonans veya motorun uygun olmayan şekilde monte edilmesinden kaynaklanabilir. Mikro adımlama oranını artırarak (örneğin 1/16 veya 1/32), sürücü akımını optimize ederek, motoru titreşim emici malzemelerle monte ederek ve mekanik sistemdeki boşlukları gidererek titreşim ve gürültüyü önemli ölçüde azaltabilirsiniz. Ayrıca, motorun düzgün bir zemine veya çerçeveye sağlamca bağlandığından emin olun.
