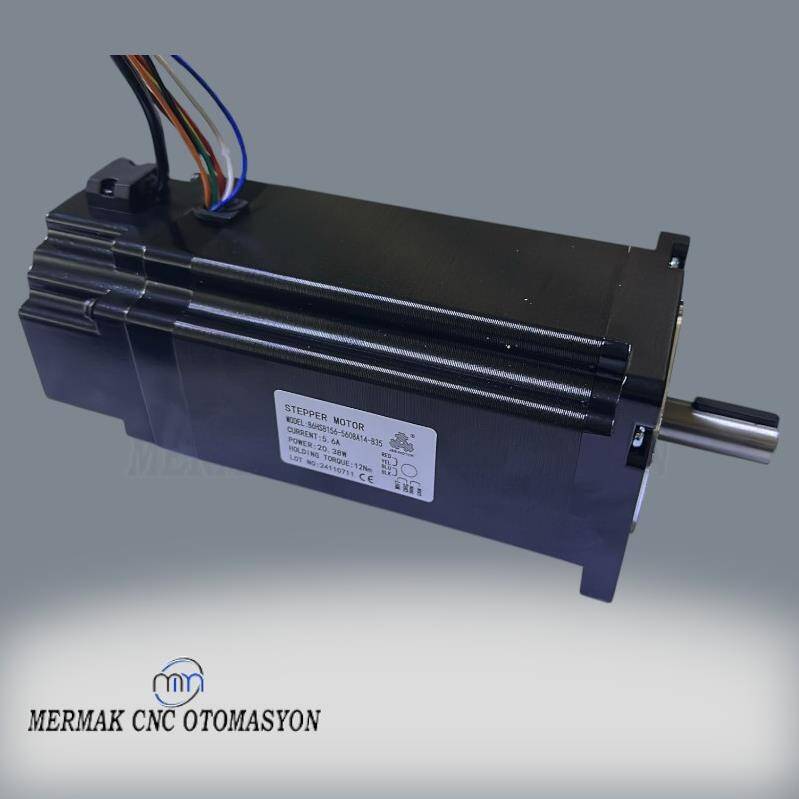

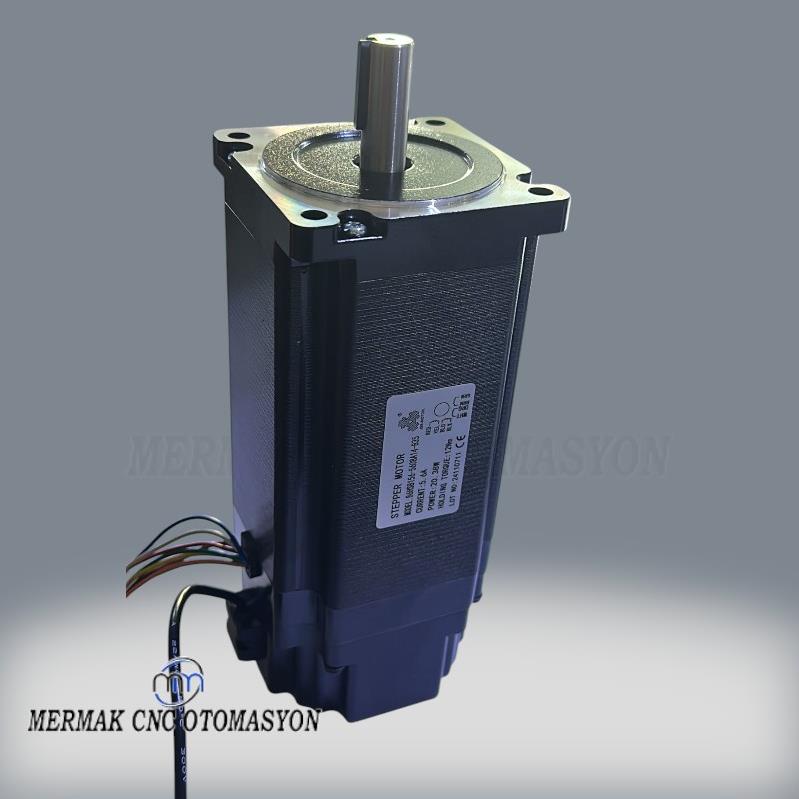

Gelince Haber VerFrenli Step Motor Nema 34 12 Nm, yüksek torklu ve hassas konumlandırma yeteneğine sahip, entegre elektromanyetik frenli bir adımsayar (step) motordur.
Bu motor, özellikle güç kesildiğinde veya dikey eksen uygulamalarında yükün güvenli bir şekilde tutulmasını sağlayarak kaymayı önler.
Nema 34 boyutu ve 12 Nm tork değeri, endüstriyel otomasyon, CNC makineleri ve robotik gibi ağır yük uygulamaları için idealdir.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyon sistemlerinin vazgeçilmez bir bileşeni olan Frenli Step Motor Nema 34 12 Nm, yüksek hassasiyet, güçlü tork ve üstün güvenlik gerektiren uygulamalar için tasarlanmıştır. NEMA 34 standardı, motorun fiziksel boyutlarını ve montaj arayüzünü tanımlayarak, endüstriyel sistemlere kolay entegrasyon sağlar. Bu motor, özellikle ağır yüklerin kaldırılması, hassas konumlandırma ve ani duruşlarda yükün güvenli bir şekilde sabitlenmesi gereken uygulamalarda kritik bir rol oynar. Entegre elektromanyetik fren sistemi sayesinde, güç kesintisi durumunda veya motorun durma konumunda, harici bir mekanizma olmaksızın yükün kaymasını veya düşmesini engeller, bu da hem operasyonel güvenliği hem de sistemin genel bütünlüğünü artırır.
12 Nm'lik tutma torku, bu step motoru yüksek ataletli veya sürekli yük altında çalışan makineler için ideal kılar. CNC işleme merkezleri, robotik kollar, otomatik depolama ve geri çağırma sistemleri gibi dinamik ve zorlu ortamlarda üstün performans sergiler. Motorun adım açısı hassasiyeti, mikro adımlama sürücüleri ile birleştiğinde milimetrenin altında konumlandırma doğruluğu sunar. Mermak CNC mühendislik standartlarına uygun olarak tasarlanan bu ürün, uzun ömürlü, dayanıklı ve bakımı kolay yapısıyla yatırımınızın karşılığını fazlasıyla verir. ENDÜSTRİYEL OTOMASYON PARÇALARI kategorisindeki yerini sağlamlaştıran bu frenli step motor, operasyonel verimliliğinizi ve üretim kalitenizi bir üst seviyeye taşımak için mükemmel bir seçimdir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu frenli step motor, özellikle CNC işleme merkezlerinin Z ekseni gibi dikey hareketli uygulamalarda kritik öneme sahiptir. Yüksek tutma torku sayesinde ağır takım ve iş parçalarını hassas bir şekilde konumlandırırken, entegre fren sistemi elektrik kesintilerinde veya makinenin duruşunda takımın ve iş parçasının istenmeyen kaymasını veya düşmesini engelleyerek hem iş güvenliğini hem de işleme kalitesini artırır.
Otomatik depolama ve geri çağırma sistemlerinde, palet veya kutu taşıyan kaldırma ve indirme mekanizmalarında bu motor ideal bir çözümdür. 12 Nm'lik torku ile ağır yükleri kolayca hareket ettirirken, fren özelliği sayesinde yükleri istenen konumda güvenle sabitler. Bu, özellikle yüksek raflı depolarda ürünlerin güvenli transferi ve hassas konumlandırılması için hayati öneme sahiptir.
Endüstriyel robotik kolların ve manipülatörlerin hassas hareket kontrolünde Frenli Step Motor Nema 34, yük altında stabilite ve güvenlik sağlar. Özellikle robotun kolunun belirli bir pozisyonda kalması gerektiğinde veya güç kesintisi durumunda, fren sistemi kolun pozisyonunu güvenle tutarak operatör güvenliğini ve sistem bütünlüğünü garanti altına alır. Bu, montaj hatları ve malzeme taşıma uygulamalarında yüksek tekrarlanabilirlik sunar.
Hassas adım kontrolü ve güçlü torku ile üretim süreçlerinde maksimum verimlilik sağlar. Ani duruşlarda frenleme kapasitesi sayesinde üretim kayıplarını minimize eder ve döngü sürelerini optimize eder.
Endüstriyel standartlara uygun yüksek kaliteli malzemelerden üretilmiştir. Sağlam gövde yapısı ve dayanıklı iç bileşenleri sayesinde ağır çalışma koşullarına dayanıklıdır, uzun yıllar boyunca güvenilir ve kesintisiz performans sunar.
NEMA 34 flanş boyutu ve standart elektrik bağlantı şeması sayesinde mevcut otomasyon sistemlerinize kolayca entegre edilebilir. Planet redüktörlerle uyumlu yapısı, farklı uygulama ihtiyaçlarına esnek çözümler sunar.
Bu 12 Nm Nema 34 step motor 5.6 Amper akım çekmektedir. Step motor sürücüler genellikle geniş bir voltaj aralığında (örneğin 24V-80V DC) çalışır. Motorunuzun maksimum performansını almak ve yüksek hızlarda tork kaybını minimize etmek için sürücünüzün besleme voltajını, motorun endüktansına ve sisteminizin dinamiklerine uygun olarak seçmelisiniz. Genellikle 48V veya 60V DC gibi daha yüksek voltajlar tercih edilir. Sürücünüzün motorun 5.6 Amper akımını sorunsuz bir şekilde sağlayabildiğinden emin olun.
Motorunuzun entegre freni 24V DC ile beslenmelidir. Frenin aktifleşmesi için 24V DC gerilimi uygulanır, devre dışı bırakmak için ise gerilim kesilir. Bağlantı yaparken kutuplara dikkat etmeniz önemlidir. Genellikle fren kabloları ayrı olarak çıkar ve sürücü ya da kontrol kartınızdaki uygun bir röle veya çıkış üzerinden kontrol edilir.
12 Nm (Newton metre) tutma torku, motor enerji verildiğinde ve hareket etmezken şaftında oluşturduğu maksimum döndürme kuvvetini ifade eder. Bu tork, motorun dışarıdan uygulanan bir kuvvete karşı pozisyonunu koruma yeteneğini gösterir. Kaldırabileceğiniz veya itebileceğiniz yük miktarı, sisteminizin mekanik avantajına (kasnak çapı, dişli oranı, vidalı mil adımı vb.) ve sürtünme kayıplarına bağlıdır. Örneğin, 10 cm yarıçaplı bir kasnakta teorik olarak 120 N (yaklaşık 12 kg) kuvvet uygulayabilirsiniz.
Motorunuzun Nema Step Motor Sürücü Bağlantı Şeması aşağıdaki gibidir:
Bu kabloları sürücünüzdeki A+, A-, B+, B- terminallerine doğru şekilde bağlamanız gerekmektedir. Yanlış bağlantı motorun düzgün çalışmamasına veya hasar görmesine neden olabilir.
5.6 Amper, bu boyuttaki bir Nema 34 motor için standart bir nominal akımdır. Aşırı ısınmayı önlemek için öncelikle sürücünüzün akım ayarını motorun nominal akımına (5.6 Amper) veya biraz altına ayarlamanız önemlidir. Ayrıca, motorun yeterli hava akışı almasını sağlayacak bir montaj ortamı oluşturun. Uzun süreli yüksek yük altında veya yüksek hızda çalışmalarda ek bir soğutma fanı kullanmak motor ömrünü uzatacaktır. Motorun yüzey sıcaklığı 80-90°C'ye kadar çıkabilir ve bu normal kabul edilebilir bir aralıktır, ancak el değmeyecek kadar sıcaksa önlem almalısınız.

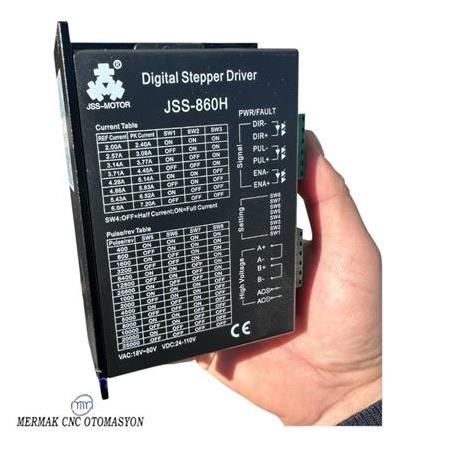

Bu 12 Nm Nema 34 step motor için en az 5.6 Amper çıkış kapasitesine sahip bir step motor sürücüsü kullanmalısınız. Sürücünün mikro adım (microstepping) özellikleri, titreşimi azaltma ve daha hassas kontrol sağlama açısından önemlidir. Ayrıca, sürücünün besleme voltajı aralığının motorunuzla uyumlu olduğundan emin olun. Mermak CNC olarak uyumlu sürücü modelleri için teknik destek ekibimizden öneri alabilirsiniz.
Evet, bu Nema 34 flanş ölçülerine (86x86 mm) sahip motorunuza uyumlu planet redüktörler takabilirsiniz. Redüktör seçimi yaparken motorunuzun flanş ölçüsüne (Nema 34) ve şaft çapına uygun bir giriş adaptörüne sahip redüktörleri tercih etmelisiniz. Redüktörün tork kapasitesi de motorunuzun torkunu kaldırabilecek seviyede olmalıdır. Uyumlu planet redüktör modelleri için ürün sayfamızdaki "Uyumlu Planet Redüktörler İçin Tıklayınız" bağlantısını inceleyebilirsiniz.
Step motorlar genel olarak hız arttıkça tork kaybı yaşar. Bu motor 12 Nm tutma torkuna sahip olsa da, yüksek dönüş hızlarında bu tork değeri düşecektir. Yüksek hızlarda dahi daha iyi tork performansı elde etmek için yüksek besleme voltajına sahip bir sürücü kullanmak ve sürücünün akım ayarlarını optimize etmek önemlidir. Uygulamanızın gerektirdiği maksimum hızı ve bu hızdaki tork ihtiyacınızı belirleyerek motorun performans eğrilerini incelemeniz faydalı olacaktır.
5.6 Amper akım için genellikle 0.75 mm² veya 1.0 mm² kesitli kablolar yeterli olacaktır. Ancak kablo uzunluğu arttıkça voltaj düşümü ve sinyal kaybı riski artar. Uzun mesafelerde (örneğin 5 metreden fazla) daha kalın kesitli kablolar (örneğin 1.5 mm²) veya özel ekranlı (shielded) kablolar kullanmanız, motor performansını korumanıza ve elektriksel gürültüyü azaltmanıza yardımcı olacaktır.
Bu motoru Arduino veya benzeri mikrodenetleyicilerle doğrudan kontrol edemezsiniz. Step motorlar için bir step motor sürücüsü (örneğin bir DM542, DM860 gibi modeller) gereklidir. Arduino'dan gelen adım (STEP) ve yön (DIR) sinyalleri, sürücüyü kontrol eder ve sürücü de motorun fazlarına uygun akımı sağlayarak motoru hareket ettirir. Mikrodenetleyici sadece sürücüye komutları gönderen aracıdır.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, bu Frenli Nema 34 step motor için de standart 2 yıl garanti süresi sunmaktayız. Garanti, üretim hatalarına ve malzeme kusurlarına karşı geçerlidir. Yanlış bağlantı, aşırı yüklenme, dışarıdan gelen darbe veya yetkisiz müdahale gibi kullanıcı kaynaklı hatalar garanti kapsamı dışındadır. Detaylı garanti koşulları için satış sözleşmenizi veya Mermak CNC garanti politikasını inceleyebilirsiniz.
Evet, motorun freni gibi ana bileşenleri için yedek parça temini konusunda Mermak CNC olarak destek sağlıyoruz. Fren mekanizması gibi parçalar arızalandığında stok durumuna göre yedek parça temin edilebilir. Ayrıca, arızalı ürünleriniz için teknik servisimizde inceleme ve mümkünse tamir hizmeti de sunmaktayız. Detaylı bilgi ve arıza tespiti için teknik servisimizle iletişime geçebilirsiniz.
Mermak CNC olarak müşterilerimize satış sonrası kapsamlı teknik destek sunmaktayız. Kurulum, bağlantı veya kullanım sırasında herhangi bir sorunla karşılaştığınızda, teknik destek ekibimizle telefon veya e-posta yoluyla iletişime geçebilirsiniz. Uzman ekibimiz, sorunlarınızın giderilmesi için size yardımcı olmaktan memnuniyet duyacaktır. İletişim bilgilerimize web sitemizden ulaşabilirsiniz.
