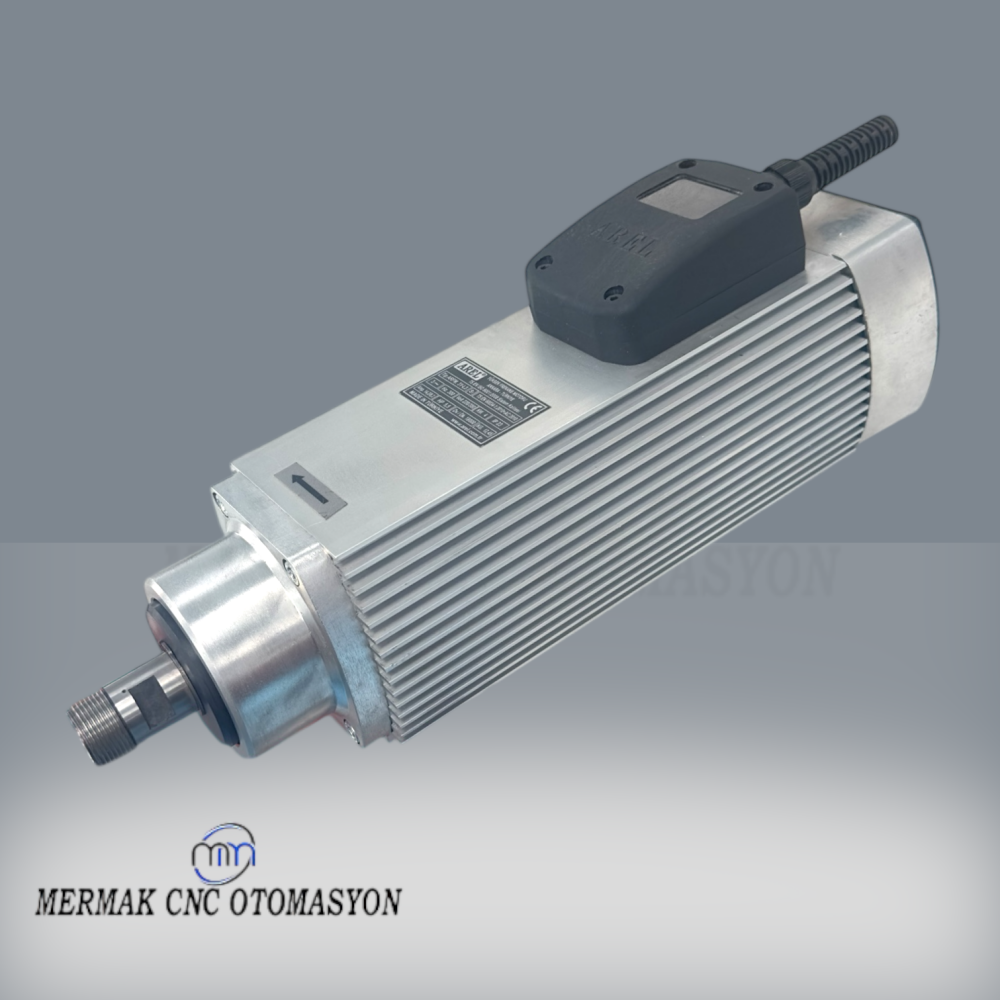

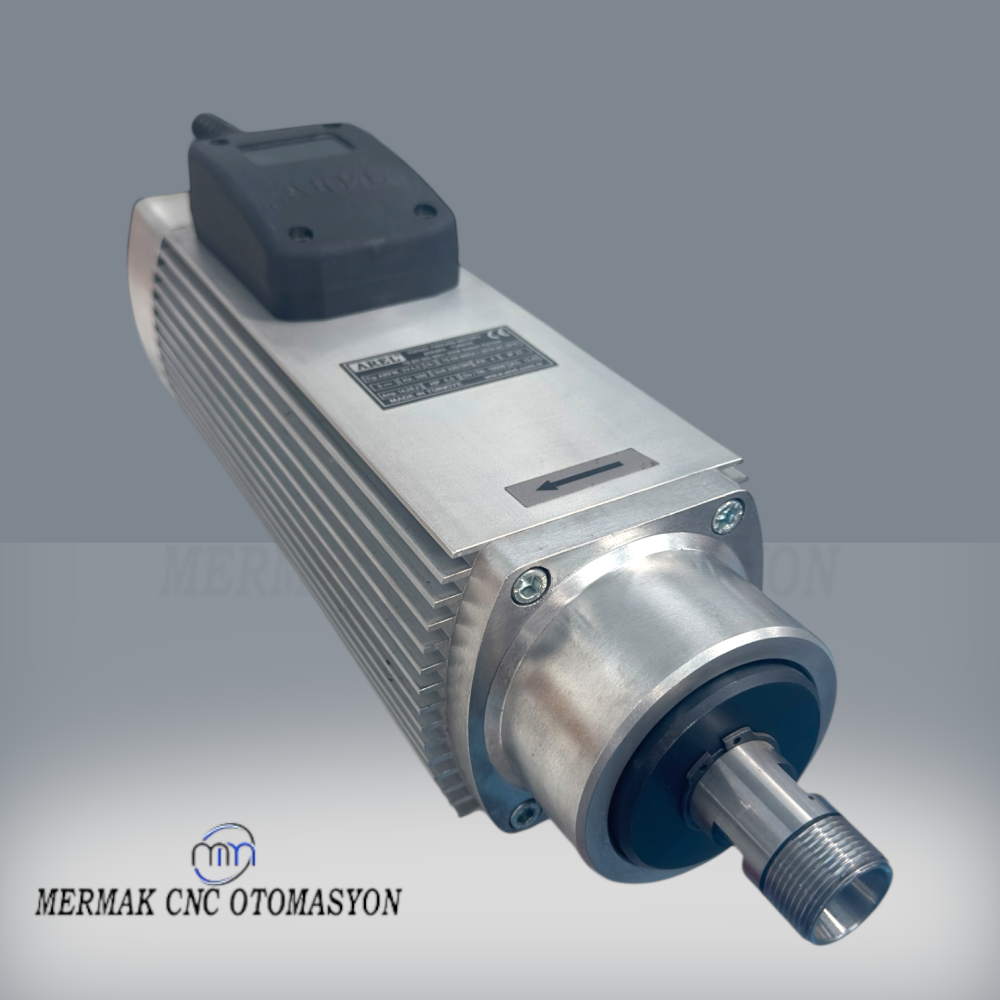

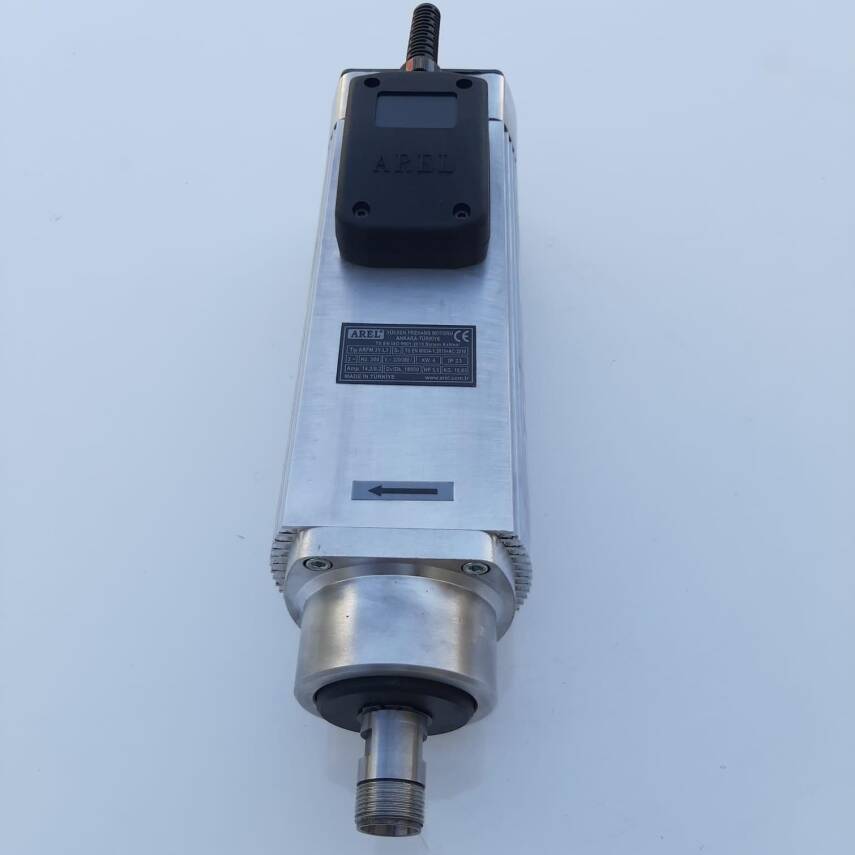

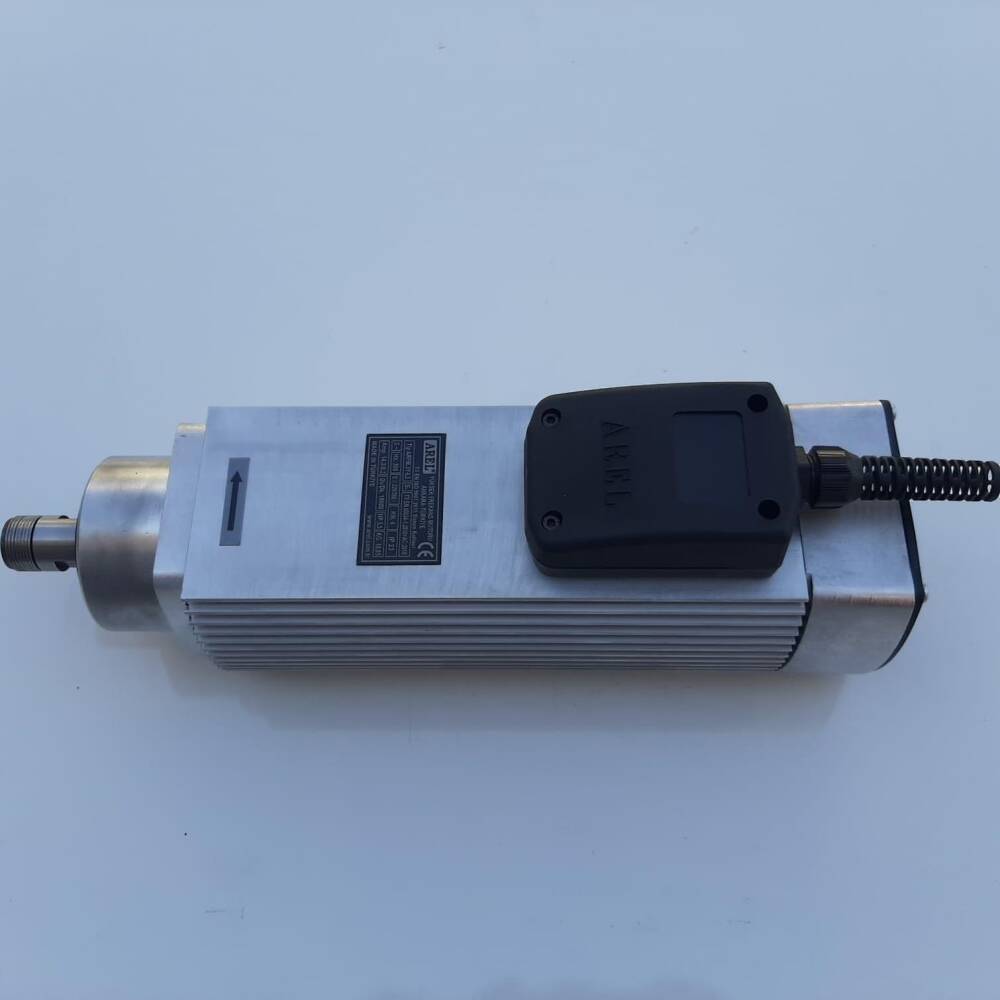

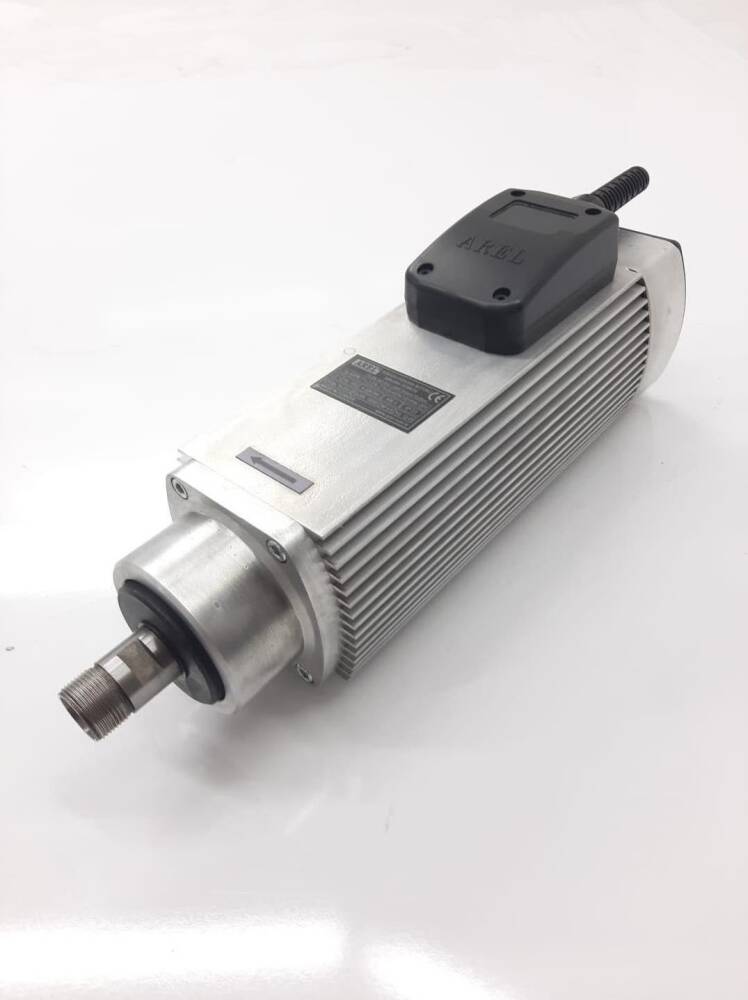

Endüstriyel otomasyonun kritik bileşenlerinden biri olan 4 Kw 18000 Devir Er20 Arel Motor (ARFM.3Y-L3 Er20), yüksek hassasiyet ve verimlilik gerektiren uygulamalar için tasarlanmış bir spindle motor çözümüdür. Bu motor, özellikle CNC işleme merkezlerinde, ahşap, alüminyum, plastik ve kompozit malzemelerin hızlı ve pürüzsüz işlenmesinde üstün performans sergiler. 4 kilowattlık nominal gücü ile zorlu kesme operasyonlarında dahi kararlılığını korurken, 18000 devir/dakika gibi yüksek bir dönüş hızı, ince detayların işlenmesi ve yüzey kalitesinin optimize edilmesi için ideal bir platform sunar.
Arel markasının mühendislik kalitesiyle üretilen bu spindle motor, dinamik yükler altında dahi minimum vibrasyon ve maksimum stabilite sağlamak üzere optimize edilmiştir. Entegre ER20 pens sistemi, geniş bir takım yelpazesinin hassas ve güvenli bir şekilde tutulmasına olanak tanır. Bu sayede kullanıcılar, farklı çaplardaki kesici takımları kolayca değiştirerek uygulama esnekliğini artırabilirler. Modern endüstriyel üretim tesislerinin ihtiyaçlarına yanıt veren bu motor, uzun ömürlü yapısı ve kolay entegrasyon özellikleri ile yatırımınızın karşılığını fazlasıyla verir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu 4 Kw Arel Spindle Motor, özellikle ahşap, MDF, sunta, pleksiglas, kompozit levhalar ve alüminyum gibi malzemelerin işlendiği CNC router ve oyma makinelerinde idealdir. Yüksek devri sayesinde hızlı ilerleme oranları ile seri üretimde verimliliği artırırken, ER20 pens sistemi farklı çaplarda freze ve oyma uçlarının kullanımına olanak tanır. Mobilya üretimi, tabela imalatı ve dekoratif uygulamalar gibi alanlarda kusursuz yüzey kalitesi ve detay hassasiyeti sunar.
Metal, plastik veya kompozit kalıpların üretiminde yüksek hassasiyet ve yüzey finişi kritik öneme sahiptir. 18000 RPM hızı ve 4 Kw gücü ile bu motor, küçük çaplı kesici takımlarla dahi zorlu malzemelerde detaylı ve pürüzsüz işleme yapabilme kapasitesine sahiptir. Özellikle prototipleme, modelleme ve hassas parça üretimi yapan atölyelerde, Siemens marka sürücüler ve Mach3 kontrol kartları (3, 4 veya 5 eksenli) ile entegre edilerek üstün performans sergilemektedir.
Yüksek dönüş hızı (18000 RPM) ve güçlü 4 Kw motor kombinasyonu, işleme sürelerini kısaltır ve malzeme kaldırma oranını artırır. Bu sayede üretim kapasitenizi yükselterek operasyonel maliyetlerinizi optimize eder.
Arel kalitesiyle üretilen bu spindle motor, dayanıklı rulmanları ve sağlam gövde yapısı sayesinde zorlu endüstriyel koşullarda dahi uzun yıllar boyunca güvenilir performans sunar. Minimum bakım gereksinimi ile işletme kesintilerini azaltır.
Standart flanş ölçüleri ve yaygın elektrik bağlantı arayüzleri sayesinde mevcut veya yeni sistemlere kolayca entegre edilebilir. Siemens sürücüler ve Mach3 kontrol kartları gibi endüstri standardı bileşenlerle tam uyum sağlayarak hızlı kurulum imkanı sunar.
Bu 4 Kw gücündeki spindle motor, genellikle 3 fazlı endüstriyel şebeke voltajı (örneğin 380V AC) ile beslenen uygun bir frekans invertörü (VFD) aracılığıyla çalışır. Doğrudan şebekeye bağlanmaz, mutlaka VFD kullanılmalıdır.
Yüksek devirli spindle motorlar, çalışma sırasında doğal olarak ısı üretir. Bu motorun optimum performansı ve ömrü için aktif bir soğutma sistemi (genellikle hava veya sıvı soğutma) kritik öneme sahiptir. Aşırı ısınma durumunda, soğutma sisteminin yeterli çalıştığından, VFD ayarlarının doğru olduğundan ve motorun aşırı yük altında çalışmadığından emin olunmalıdır.
Ürünümüz Siemens marka sürücüler ile uyumlu olarak test edilmiş ve referans kurulumlarımızda kullanılmıştır. Ancak, 4 Kw gücüne uygun, vektör kontrol özellikli herhangi bir kaliteli frekans invertörü (VFD) ile de sürülebilir. Siemens sürücülerle kurulum kılavuzlarımız mevcuttur (4 Eksen Cnc Usb Mach3 Kontrol Kartının(Red/Blue), 5 Eksen Cnc Usb Mach3 Kontrol Kartının(Yeşil Lpt), 3 Eksen Yeşil İnterface Akz250 Cnc Usb Mach3 Kontrol Kartının Montajı).
ER20, endüstriyel CNC uygulamalarında yaygın olarak kullanılan bir pens (collet) sistemidir. Bu sistem, 1 mm'den 13 mm'ye kadar çeşitli çaplardaki kesici takımları güvenli bir şekilde tutmanızı sağlar. ER20 pensler, yüksek sıkıştırma kuvveti ve hassasiyet sunar.
Motor ile sürücü arasına mutlaka blendajlı (ekranlı) ve topraklı, esnek motor kablosu kullanılmalıdır. 4 Kw motor için minimum 2.5 mm² kesitli kablo önerilir; kablo uzunluğu arttıkça voltaj düşümünü önlemek için kesit kalınlığı artırılmalıdır. Blendaj, elektromanyetik paraziti (EMI) önlemek için sürücüye ve motor gövdesine doğru şekilde bağlanmalıdır.
Mach3 kontrol kartları (Red, Blue 4 eksen, Yeşil LPT 5 eksen, Akz250 3 eksen gibi), VFD'ye 0-10V analog sinyal veya PWM sinyali göndererek spindle hızını kontrol edebilir. Ürün sayfamızda "Spindle Motor, Siemens Marka Sürücü ile [Kontrol Kartı Adı] Montajı Ve Ardından Çalıştırılması" başlığı altında detaylı bağlantı ve ayar kılavuzları bulunmaktadır.
4 Kw gücündeki bu spindle motor, geniş bir devir aralığında yüksek performans sunar. Ancak, doğrudan tahrikli spindle'lar genellikle nominal devirlerine yakın noktalarda en yüksek gücü ve torku sağlar. Düşük devirlerde çok ağır talaş kaldırma operasyonları için özel yüksek torklu, düşük devirli spindle'lar veya redüktörlü sistemler daha uygun olabilir. Genel CNC işleme için torku yeterlidir.
Spindle motorunuzun ömrünü uzatmak için düzenli soğutma sistemi kontrolü (sıvı seviyesi, hava akışı), pens ve pens somunlarının temizliği, takım tutucunun periyodik kontrolü ve rulmanlardan gelen anormal seslerin takibi önemlidir. Aşırı tozlu ortamlarda çalışılıyorsa motorun temizliği de göz ardı edilmemelidir.
Anormal titreşim veya ses, genellikle pens ve takımdaki dengesizlikten, takımların doğru sıkılmamasından, rulman aşınmasından, motorun montajındaki bir gevşeklikten veya VFD ayarlarındaki bir dengesizlikten kaynaklanabilir. İlk olarak pens ve takım dengesini kontrol edin, ardından montaj bağlantılarını ve VFD parametrelerini gözden geçirin.
Ürünümüzün 2D ve 3D teknik resimlerini ürün sayfamızdaki ilgili linkten kolayca bulabilirsiniz. Eğer teknik resimleri görüntüleyemiyorsanız, yine aynı bölümde görüntüleme programının linkini de bulabilirsiniz. Bu resimler, montaj braketi seçimi ve tezgah entegrasyonu için gerekli tüm detayları içerir.
Mermak CNC olarak sattığımız 4 Kw 18000 Devir Er20 Arel Motor, üretici garantisi altındadır. Garanti süresi ve kapsamı hakkında detaylı bilgi almak için lütfen satış temsilcilerimizle iletişime geçin veya garanti belgesini inceleyin. Kullanıcı hataları ve yanlış bağlantı kaynaklı arızalar garanti kapsamı dışındadır.
4 Kw 18000 Devir Er20 Arel Motor için orijinal yedek parçaları ve uyumlu ER20 pensleri Mermak CNC'den temin edebilirsiniz. Rulman değişimi gibi daha teknik yedek parça ihtiyaçlarınız için teknik servisimizle iletişime geçmenizi öneririz.
Motorunuzda bir arıza meydana gelmesi durumunda, garanti koşulları çerçevesinde Mermak CNC teknik servisine başvurmanız gerekmektedir. Uzman ekibimiz, motorunuzu detaylı bir şekilde inceleyerek gerekli onarım ve bakımı gerçekleştirecektir.
