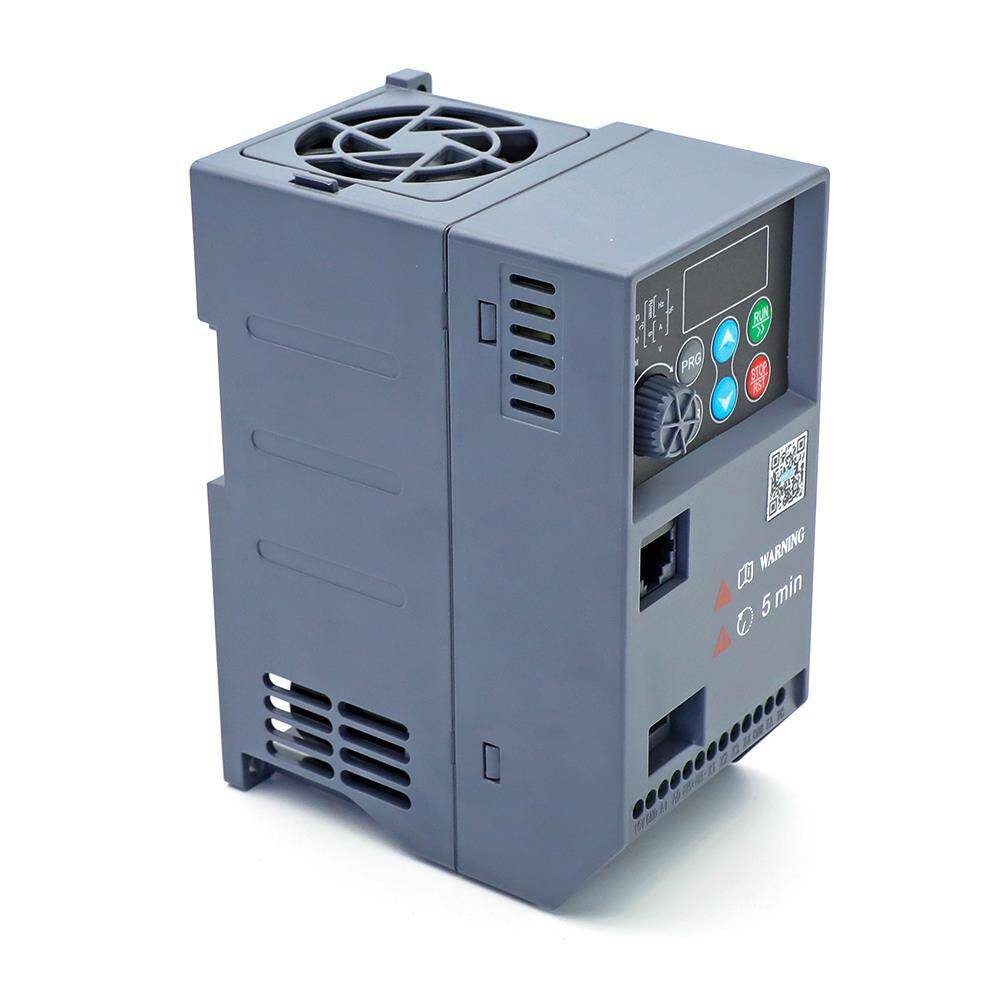

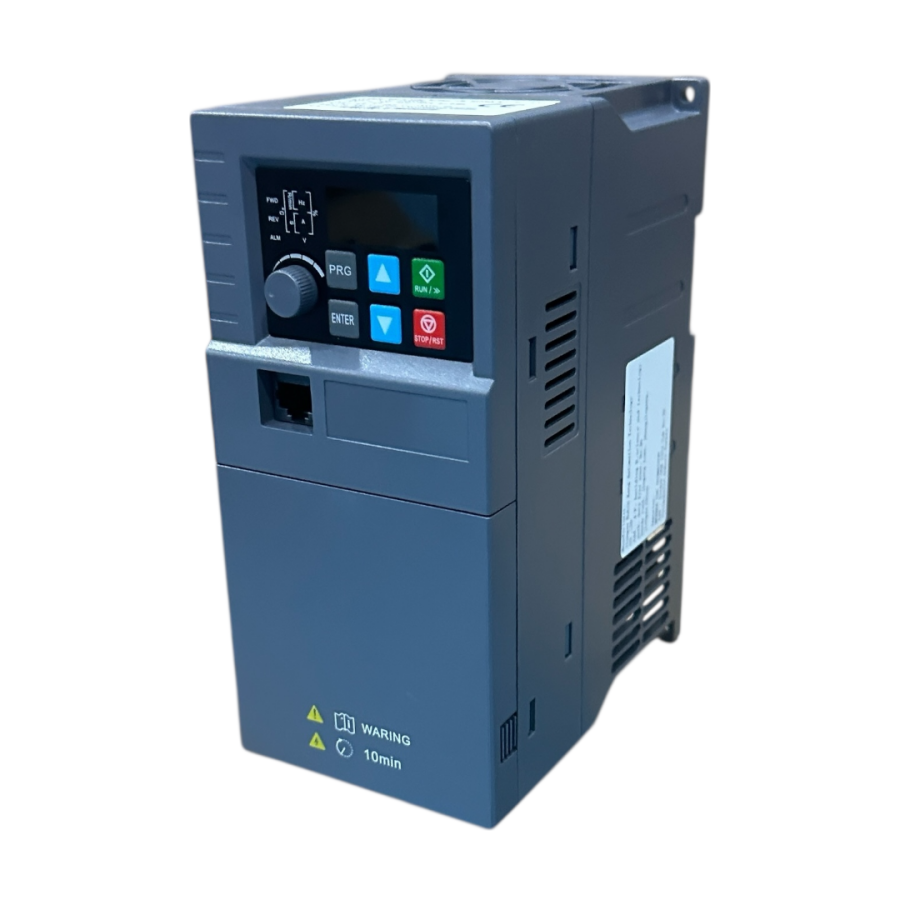

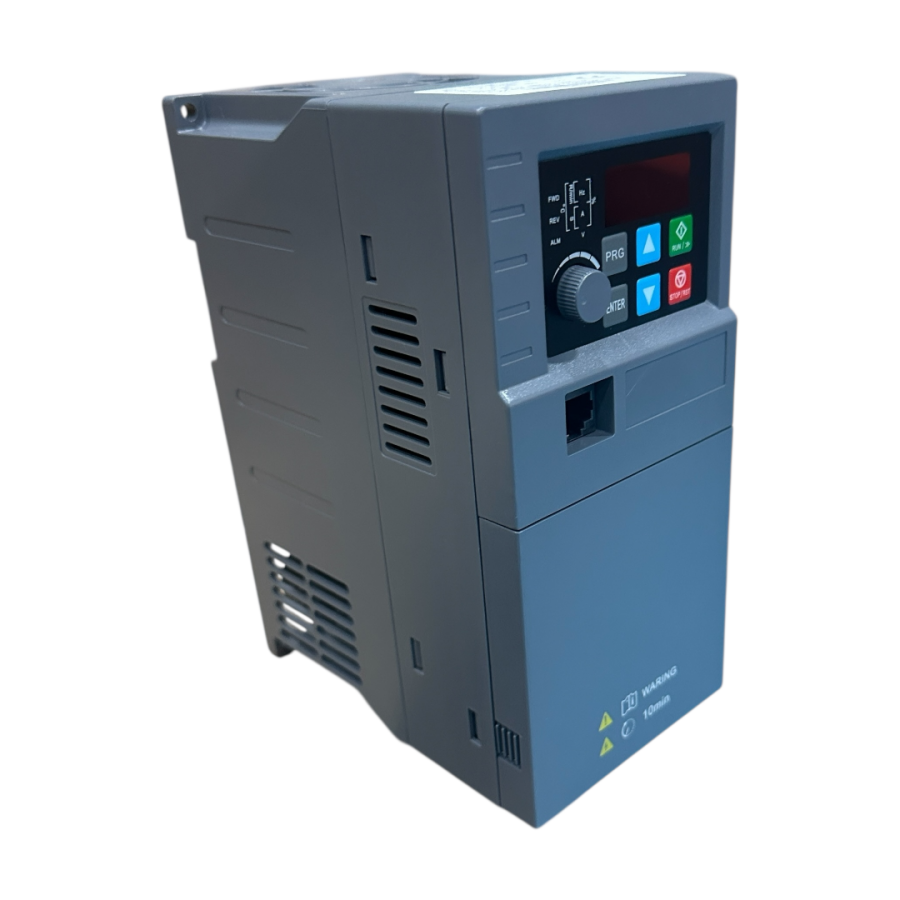

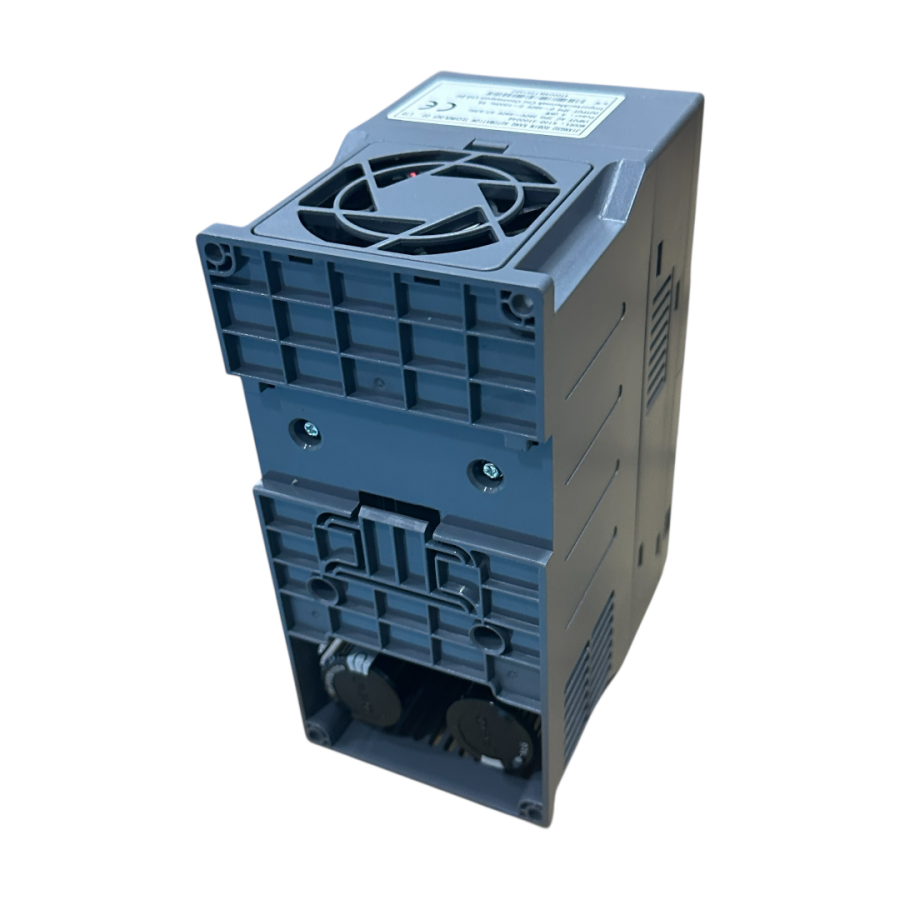

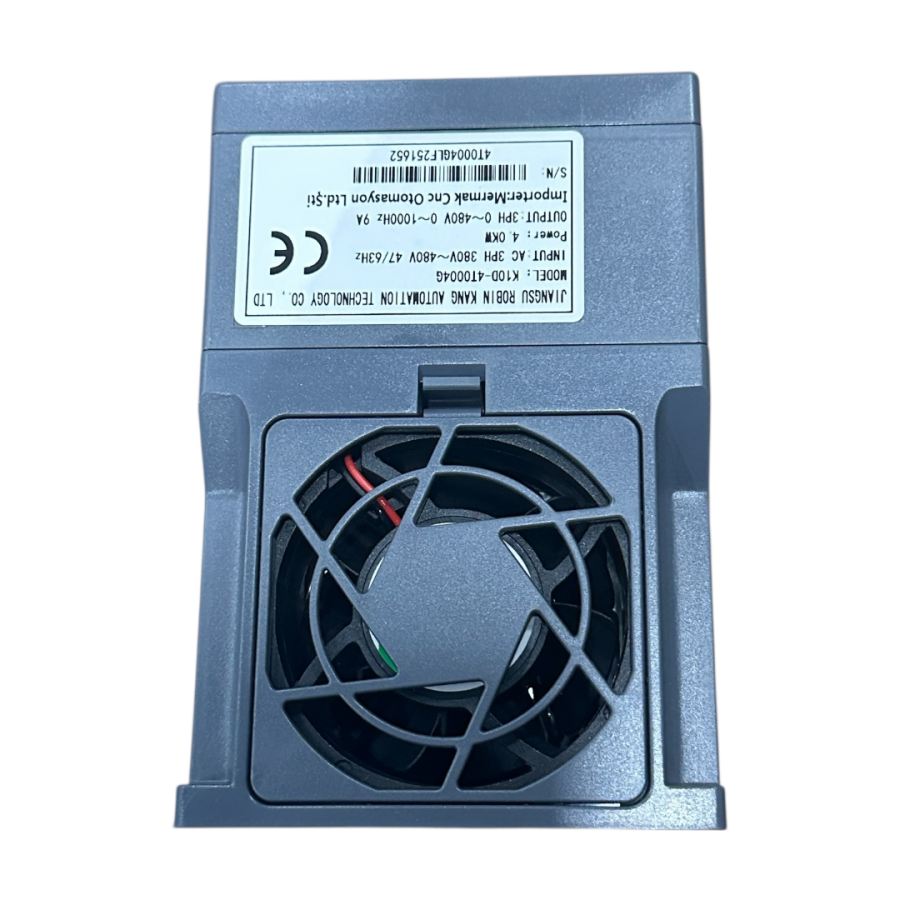

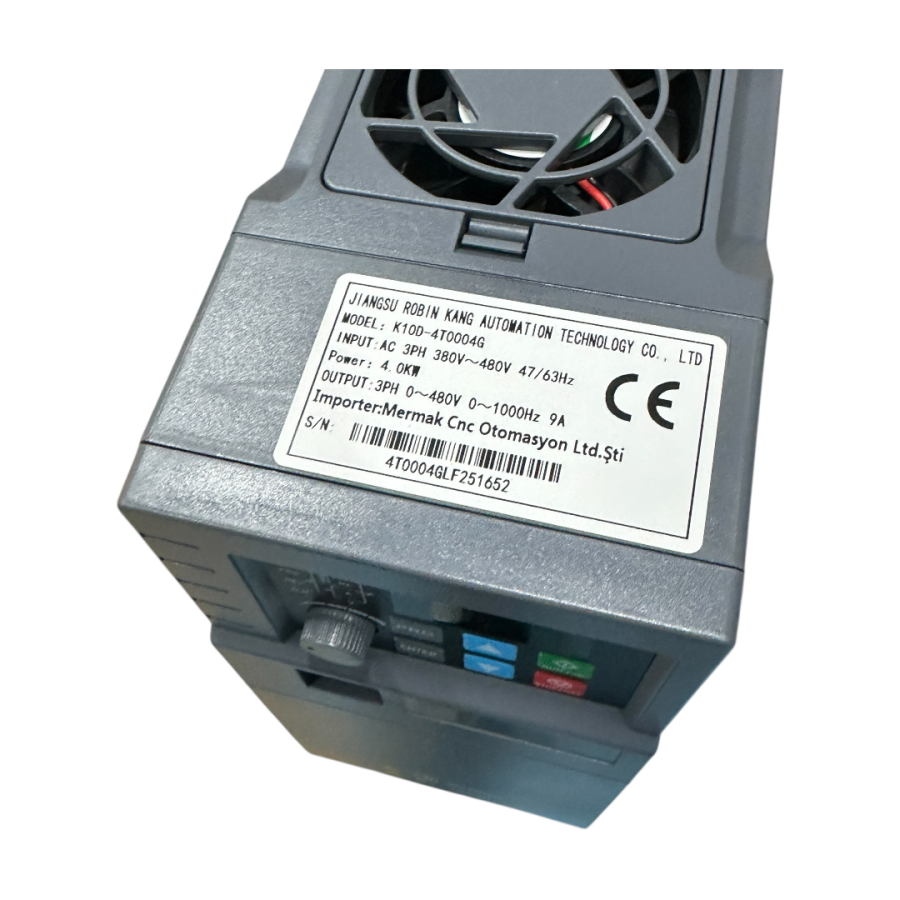

K10 Serisi VFD

H901 ve K10D İnvertör Ayarları

F00.02 (Start - Stop)

--0 (Ekran Üzerinden Çalıştırma)

--1 (Harici Start)

F00.03 (Devir Ayarı )

--2 (0-10 Volt İle Kontrol)

--4 (Ekran Üzerindeki Potansiyometre )

F00.22 - Frekans komut çözünürlüğü
1 - 0.1 Hz (0-5000 Hz)
2 - 0.01 Hz

F00.10 - Max. frekans (istenilen max. frekans)
0-5000 Hz

F00.12 - Üst sınır frekansı
0-5000 Hz

F00.08 - Önceden ayarlanmış frekans
0-5000 Hz

F00.17 - Motor kalkış süresi (sn.)

F00.18 - Motor duruş süresi (sn.)

F03.00 - Motor tipi
0 - Asenkron
1 - Frekans

F03.01 - Motor kW

F03.02 - Motor voltajı

F03.03 - Motor akımı

F03.04 - Motor frekansı

F03.05 - Motor devri

Hatalı Ayarlandığında Kolayca Fabrika Ayarlarına Saniyeler İçinde Dönebilirsiniz.

F15.01 - 2 Yapılıp Kaydediltek Sonra Yeniden Başlatmanız Yeterlidir.

Arıza Kayıtlarını Silmek İçin.

F15.01 - 3 Yapılıp Kaydediltek Sonra Yeniden Başlatmanız Yeterlidir.

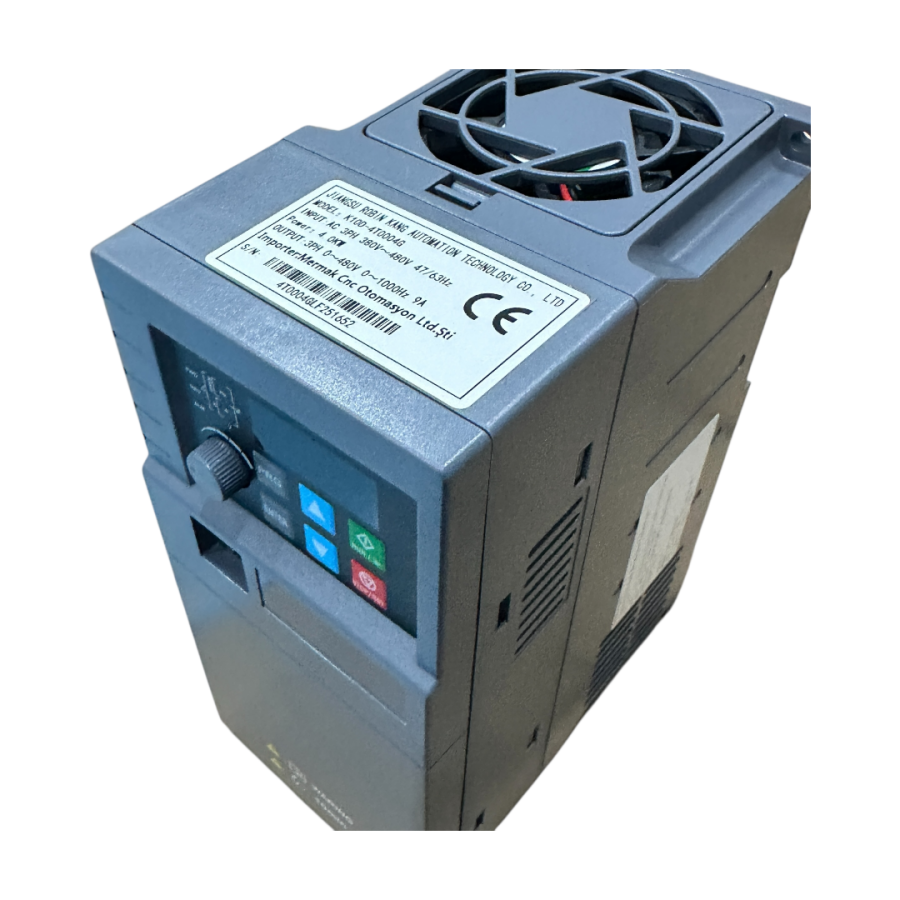

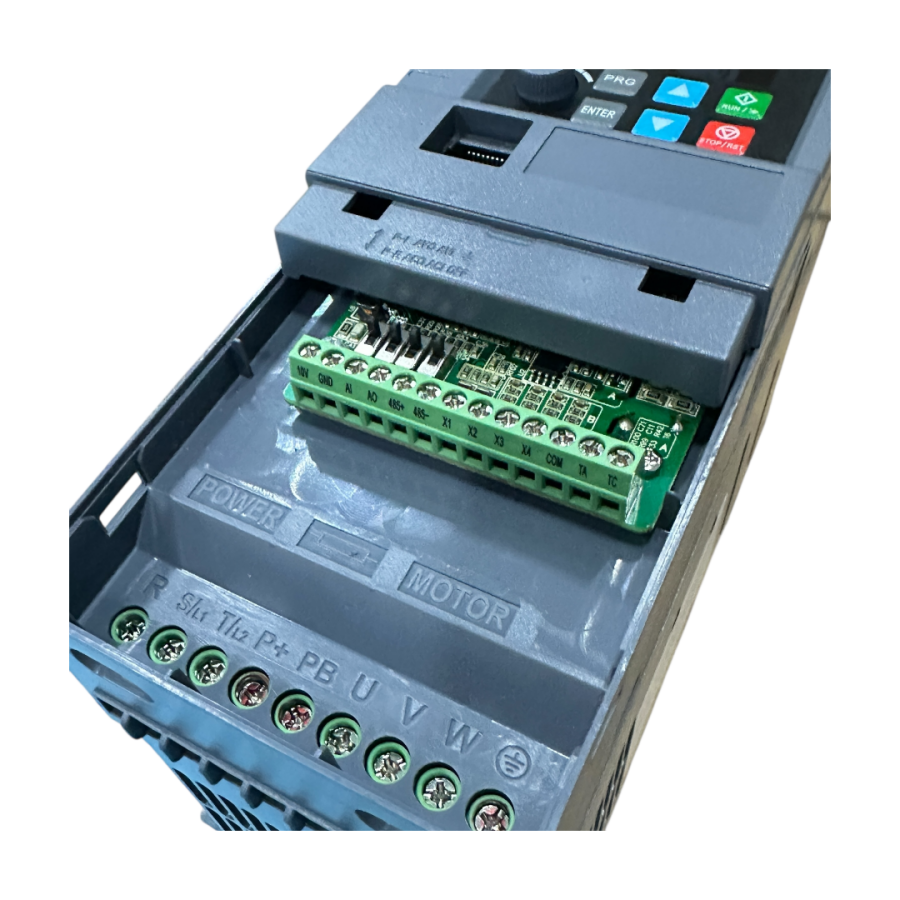

Giriş

Anma gerilimi,

sıklık

Üç fazlı (4T serisi) 380V; 50/60HZ üç fazlı (2T serisi) 220V: 50/60HZ

İzin verilen voltaj aralığı

Üç fazlı (4T serisi) 320V ~ 460V Üç fazlı (2T serisi) 190V ~ 250V

Dışarı

koymak

Gerilim

4T serisi; 0~380V 2T serisi; 0~220V

sıklık

V/F kontrolü, basit vektör kontrolü: 0.0 ~ 999.9HZ

Gelişmiş vektör kontrolü, tork kontrolü: 0,5 ~ 300,0 HZ

aşırı yük kapasitesi

%110 uzun vadeli %150 1 dakika %180 5 saniye

Kontrol yöntemi

V/F kontrolü, basit vektör kontrolü, gelişmiş vektör kontrolü, tork kontrolü

Kontrol

özellikler

Frekans ayarı

çözünürlük

Analog giriş

Maksimum çıkış frekansının %0,1'i

Dijital ayarlar

0,1 Hz

Frekans doğruluğu

Analog giriş

Maksimum çıkış frekansının %0,2'si içinde

dijital giriş

Ayarlanan çıkış frekansının %0,01'i içinde

V/F kontrolü

V/F eğrisi (voltaj)

sıklık

(özellikleri)

Üç yol: Birincisi doğrusal bir tork karakteristiğidir

eğri, ikincisi kare tork karakteristiğidir

eğrisi ve üçüncüsü kullanıcı tarafından ayarlanan bir V/F eğrisidir

tork artışı

Manuel ayar: Nominal çıkışın %0,0 ila %30,0'ı

Otomatik yükseltme: Çıkış akımına göre yükseltme torkunu otomatik olarak belirler ve motor parametreleriyle birleştirir

Otomatik akım sınırlama ve basınç sınırlama

İster hızlanma, ister yavaşlama, ister sabit sürüş sırasında

çalışma, motor stator akımı ve voltajı

otomatik olarak algılanır ve bastırılır

benzersiz bir algoritmaya dayalı izin verilen aralık, en aza indirmek için

Sistem arızası tetikleme olasılığı.

Endüktif vektör

kontrol

Gerilim frekansı

özellikler

Çıkış voltajını frekansa göre otomatik olarak ayarlayın

motor parametrelerine ve benzersiz algoritmaya dayalı oran

Tork özellikleri

Başlangıç ??torku:

5.0Hz'de %100 nominal tork (VF kontrolü)

1,0 Hz'de %150 nominal tork (vektör kontrolü)

Akım ve voltaj

bastırma

Tam akım kapalı devre kontrolü, tamamen kaçınma

akım etkisi, tam aşırı akım ve

aşırı gerilim bastırma fonksiyonları

Düşük voltaj

bastırma sırasında

operasyon

Özellikle şebeke voltajı düşük olan ve şebekede sık dalgalanmalar olan kullanıcılar için

voltaj, voltaj izin verilen voltaj aralığından düşük olsa bile, sistem

benzersiz bir algoritmaya dayalı olarak mümkün olan en uzun çalışma süresini koruyabilir ve

artık enerji tahsis stratejisi.

Çok hızlı

operasyon

7 segmentli programlanabilir çok segmentli hız kontrolü, çoklu çalışma modları

mevcut.

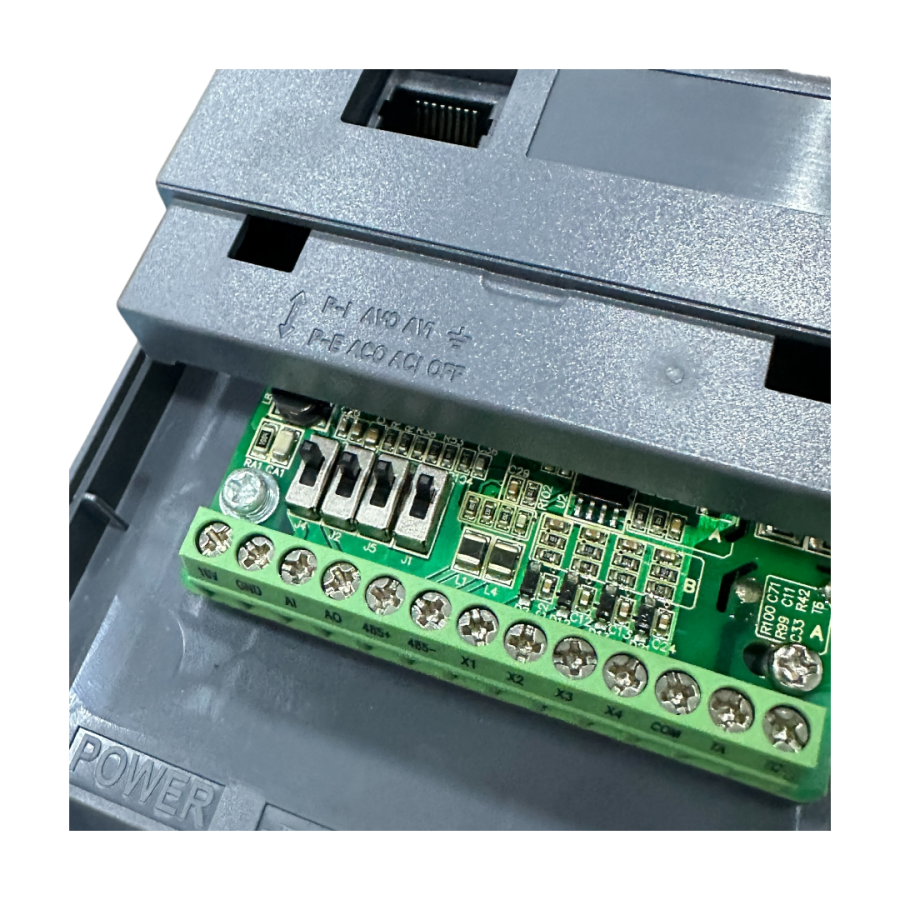

Tipik işlevler

PID kontrolü

RS485

iletişim

Dahili PID kontrolörü (frekans önceden ayarlanabilir). Standart yapılandırma RS485

iletişim fonksiyonu, isteğe bağlı çoklu iletişim protokolleri, bağlantı ile

senkron kontrol fonksiyonu

frekans ayarı

analog giriş

DC voltajı 0~10V, DC akımı 0~20mA (üst ve alt

(isteğe bağlı sınırlar)

dijital giriş

İşletim paneli ayarı, RS485 arayüz ayarı,

UP/DOWN terminal kontrolü ve çeşitli kombinasyonlar

analog girişli ayarlar

çıkış sinyali

Röle çıkışı

1 röle çıkışı (TA, TC), 17'ye kadar anlam seçeneği

Analog çıkış

1 analog sinyal çıkışı, çıkış aralığı esnek bir şekilde ayarlanabilir

0~20mA veya 0~10V arasında ayarlanabilir, bu da

ayarlanan frekans ve benzeri fiziksel niceliklerin çıktısı

çıkış frekansı.

Otomatik voltaj

stabilizasyon

operasyon

Dinamik voltaj sabitleme, statik voltaj sabitleme veya

ihtiyaçlarınıza göre en kararlı çalışma voltajını elde etmek için dengesiz voltaj

etki.

Hızlanma ve

yavaşlama süresi

ayar

0,1S~999,9dak sürekli olarak ayarlanabilir

fren

Enerji

tüketim frenlemesi

Enerji tüketimi frenleme başlangıç ??voltajı, histerezis voltajı ve enerji

tüketim frenleme oranı sürekli ayarlanabilir

DC frenleme

DC frenleme başlangıç ??frekansını durdurun: 0.00~[F0.05] üst sınır frekansı

Frenleme süresi: 0,0~30,0s; Frenleme akımı: Motorun nominal voltajının %0,0~50,0'si

Düşük gürültülü çalışma

Taşıyıcı frekansı 2,0KHZ'den 20,0KHZ'ye kadar sürekli olarak ayarlanabilir

motor gürültüsünü en aza indirmek.

tezgah

Sistem entegrasyonu için uygun bir dahili sayaç

çalıştırma fonksiyonu

Üst ve alt sınır frekans ayarları, frekans atlama işlemi, ters

çalışma sınırı, kayma frekansı telafisi, RS485 haberleşmesi, frekans

Artırma ve azaltma kontrolü, arıza kendini kurtarma işlemi vb.

göstermek

Operasyon

panel

görüntülemek

İşletim

durum

Çıkış frekansı, çıkış akımı, çıkış voltajı, motor hızı, ayar

frekans, modül sıcaklığı, PID ayarı, geri besleme değeri, analog giriş

ve çıktı, vb.

Alarm içeriği

Çıkış frekansı, ayar frekansı, çıkış akımı, çıkış voltajı, DC

voltaj, modül sıcaklığı ve diğer çalışma parametresi kayıtları

son hata

Koruyucu fonksiyon

Aşırı akım, aşırı gerilim, düşük gerilim, modül arızası, elektronik

termik röle, aşırı ısınma, kısa devre, dahili bellek arızası vb.

Çevre

ortam sıcaklığı

-10°C~+40°C (Ortam sıcaklığı 40°C~50°C'dir, lütfen

(derecelendirme)

ortam nemi

%5~%95RH, su damlacıkları yoğunlaşması yok

çevre

Kapalı alan (doğrudan güneş ışığı yok, korozyon yok, yanıcı gaz yok, yağ buharı yok,

(toz vb.)

yükseklik

1000 metrenin üzerindeki değer kaybında kullanın, her 1000 metre için %10 değer kaybı

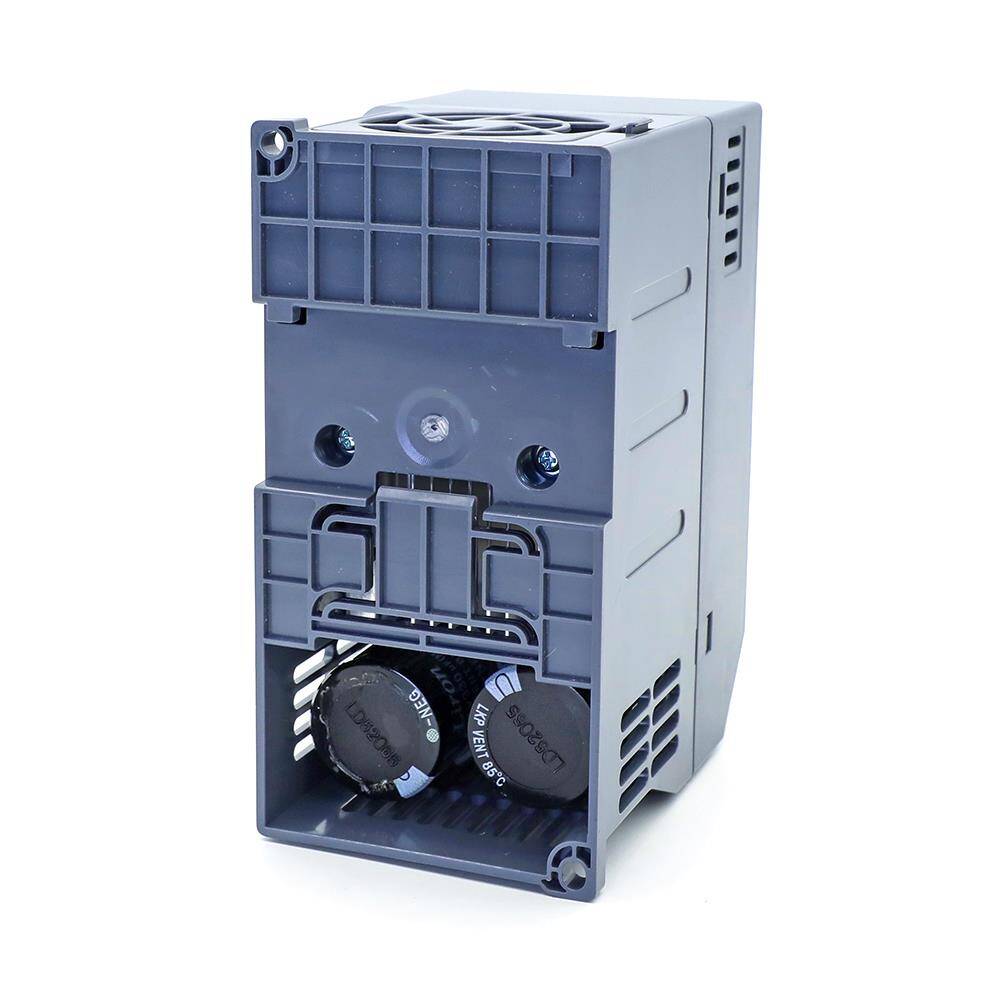

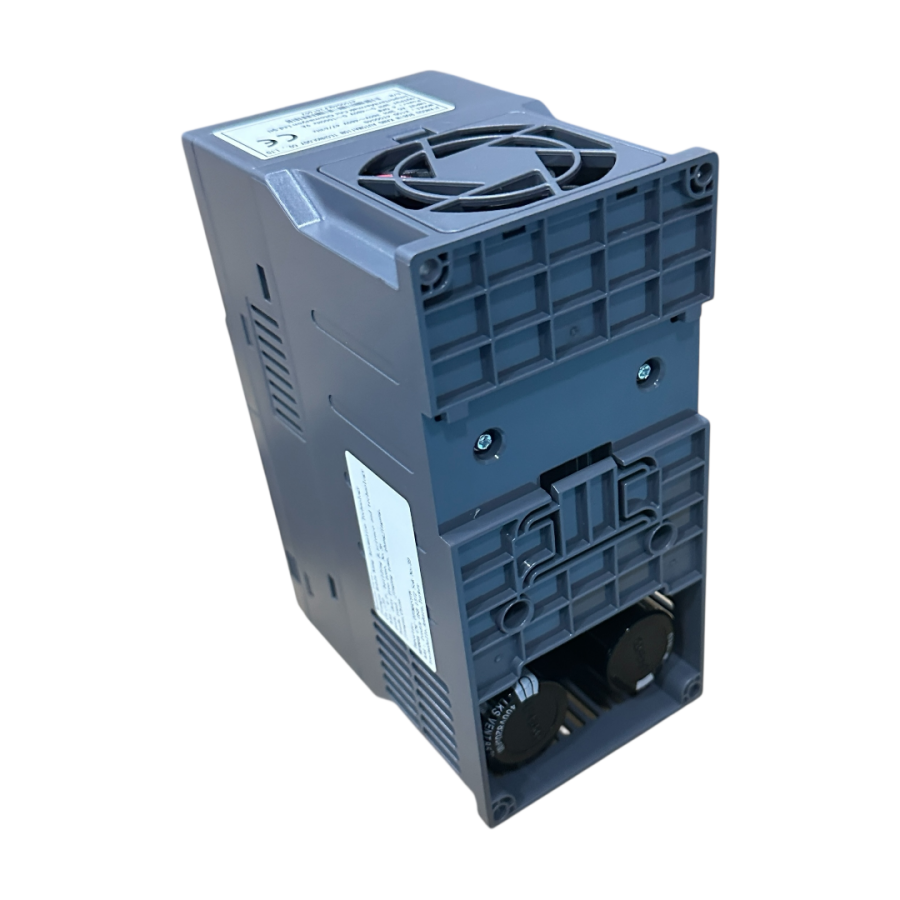

Yapı

Koruma seviyesi

IP20

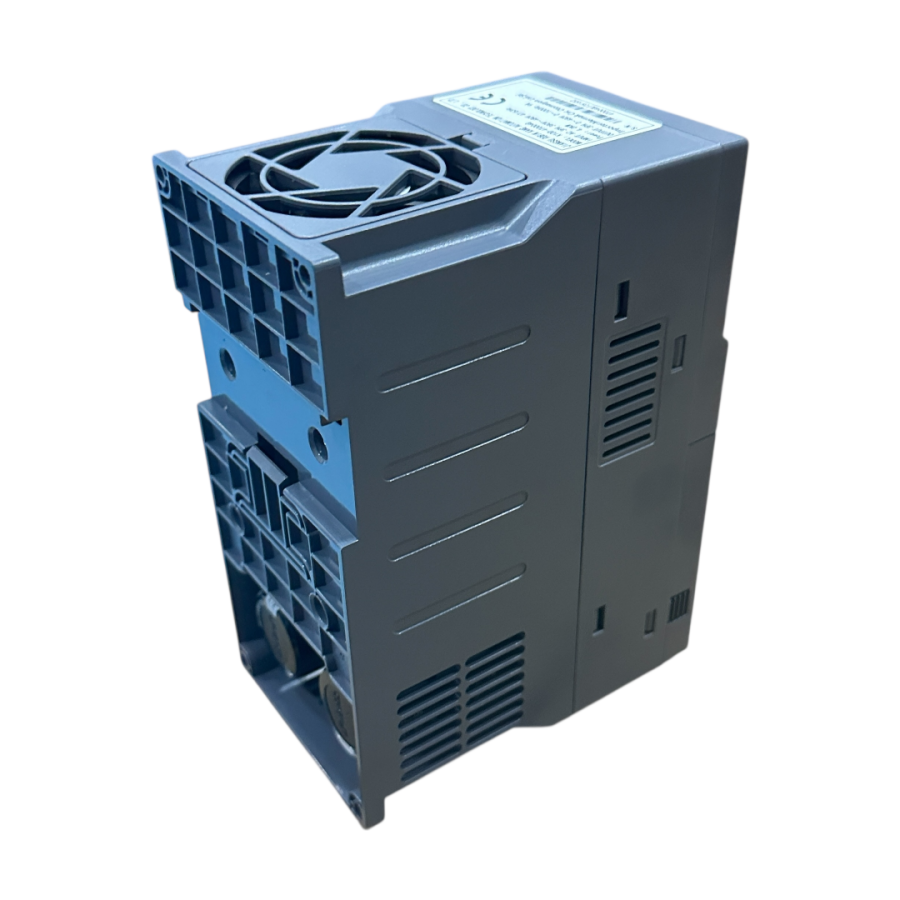

soğutma yöntemi

Hava soğutmalı, fan kontrollü

kurulum yöntemi

Duvara monte, dolap
