Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

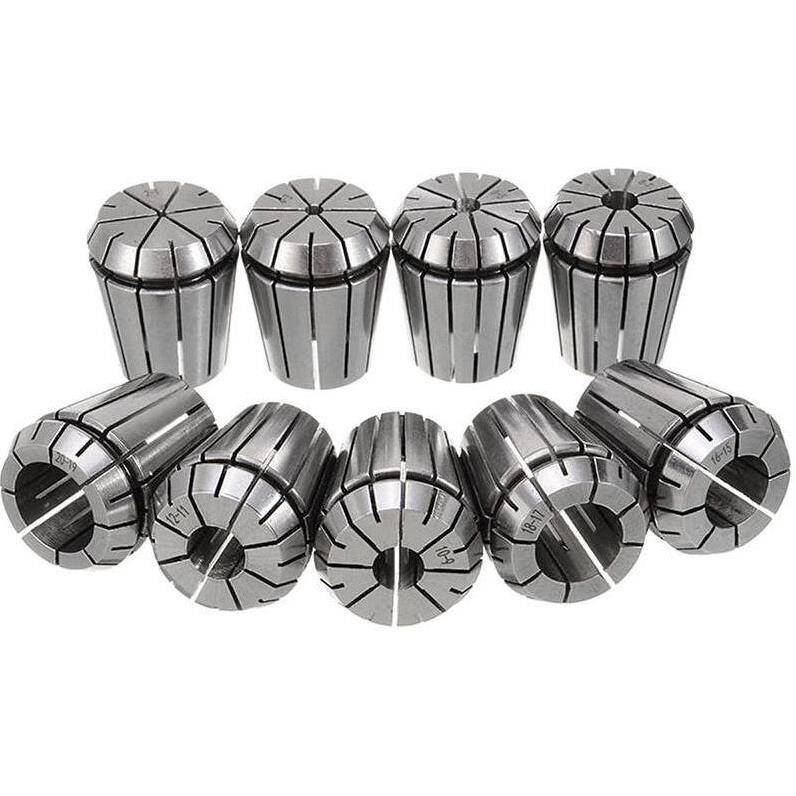

ER32 9 mm Pens Takım Tutucu, modern talaşlı imalat süreçlerinde yüksek hassasiyet ve operasyonel güvenilirlik arayan profesyoneller için tasarlanmış kritik bir bileşendir. Bu pens, frezeleme, tornalama ve takım imalat tezgahlarında silindirik kesici takımları veya iş parçalarını milimetrik hassasiyetle sabitlemek amacıyla geliştirilmiştir. Endüstriyel otomasyon sistemlerinde takım-tezgah ara yüzünün en önemli parçalarından biri olarak, takımların yüksek devirlerde dahi stabil bir şekilde tutulmasını sağlayarak işleme kalitesini doğrudan etkiler. Özel alaşımlı çelikten üretilen yapısı ve optimize edilmiş sıkma mekanizması sayesinde, takımın işleme esnasında vibrasyon yapmasını engelleyerek yüzey kalitesini ve boyut hassasiyetini en üst seviyeye taşır.
Bu pensin performansı, doğru sıkma yöntemleriyle maksimize edilir. Pens, tutucu ağzına yerleştirildikten sonra, pens kapağı (somun) vasıtasıyla sıkılır. Pens kapağının temel fonksiyonu, takımın spindle ve iş parçası tarafından uygulanan kuvvetlere karşı hareket etmesini engellemek, yerinden çıkmamasını sağlamak ve takımı pense güvenli bir şekilde sabitlemektir. Kritik öneme sahip olan bu sıkma işlemi, tork anahtarı kullanılarak belirlenmiş bir tork değerinde yapılmalıdır. Tork anahtarı kullanılmadan yapılan sıkma işlemleri, pensin hassasiyetini yitirmesine, kırılmasına veya takımın salgı yapmasına neden olabilir. Bu durum, iş parçasında tolerans dışı hatalara ve takım ömrünün kısalmasına yol açar. ER32 standardı, geniş bir uygulama yelpazesinde takım tutma çözümleri sunarken, 9 mm çapındaki takımlar için özel olarak optimize edilmiştir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
ER32 9 mm Pens Takım Tutucu, özellikle hassas kalıp ve takım imalatı sektöründe, küçük çaplı parmak frezeler ve matkaplar gibi 9 mm kesici takımların yüksek doğrulukla bağlanması için vazgeçilmezdir. Kalıp yüzeylerinin işlenmesi, elektrot üretimi ve mikro işleme gibi uygulamalarda, pensin sunduğu düşük salgı ve yüksek stabilite sayesinde mükemmel yüzey kalitesi ve boyut hassasiyeti elde edilir. Bu, nihai ürünün kalitesini artırırken, sonradan yapılacak el işçiliği veya düzeltme işlemlerini minimize eder.
Otomotiv ve havacılık endüstrisinde kritik öneme sahip, yüksek toleranslı ve karmaşık geometrili parçaların üretiminde kullanılır. Motor blokları, türbin kanatları veya iniş takımı bileşenleri gibi parçaların işlenmesinde 9 mm çapındaki özel takımların hassas bir şekilde tutulmasını sağlar. Yüksek devirlerde dahi titreşimsiz işleme imkanı sunarak, parça üzerinde oluşabilecek mikro çatlakları veya yüzey bozukluklarını engeller, böylece güvenlik ve performans standartlarına tam uyum sağlar.
Hassas sıkma ve düşük salgı sayesinde takımlar daha yüksek devir ve ilerleme hızlarında çalışabilir. Bu, işleme sürelerini kısaltır, takım ömrünü uzatır ve genel üretim verimliliğini önemli ölçüde artırır. Titreşimsiz çalışma ortamı, daha az takım aşınması ve daha az hurda malzeme anlamına gelir.
Yüksek kaliteli alaşımlı çelikten üretilen bu pens, aşınmaya, deformasyona ve yorulmaya karşı üstün direnç gösterir. Doğru bakım ve kullanım ile uzun yıllar boyunca ilk günkü performansını koruyarak, yedek parça maliyetlerini ve bakım gereksinimlerini düşürür.
Endüstriyel standartlara (DIN 6499/ISO 15488) tam uyumlu yapısı sayesinde, mevcut ER32 takım tutucu sistemlerine ve CNC tezgahlarına sorunsuz bir şekilde entegre edilebilir. Bu, hızlı takım değişimini ve operasyonel esnekliği artırarak üretim süreçlerine hız katar.
Er32 pensler genellikle 0.5mm aralıklarla büyüyen takım çaplarını sıkmak üzere tasarlanmıştır. Bu Er32 9mm pens özelinde, 8.5mm ile 9.0mm arasındaki takım çaplarını maksimum mukavemet ve hassasiyetle sıkabilirsiniz. Bu aralığın dışındaki takımları sıkmaya çalışmak, pensin ve takımın zarar görmesine, ayrıca işleme kalitesinin düşmesine neden olabilir.
Pens kapağını tork anahtarı kullanmadan sıkmak, fazla kuvvet uygulama riskini taşır. Bu durum pensin hassasiyetini kaybetmesine, çatlamasına veya kırılmasına yol açabilir. Doğru tork değeriyle sıkılmayan pensler, işleme esnasında takımda vibrasyon ve salgıya sebep olarak iş parçasının bozulmasına yol açar. Her zaman üreticinin önerdiği tork değerlerine uygun bir tork anahtarı kullanmalısınız.
Takımı bağladıktan sonra, takımın toplam salgı değerini ölçmek için tezgahınıza devir verip takım ucundan salgı ölçme cihazları (komparatör saati gibi) ile kontrol etmelisiniz. Er32 penslerimiz 3 mikron, 5 mikron, 10 mikron ve 20 mikron gibi hassasiyetlerde üretilmektedir. Ancak unutmayın ki toplam salgı; pens, pens kapağı, tutucu ve takımın kendisinin salgı değerlerinin birleşimiyle oluşur. İşinizin hassasiyetine göre uygun salgı değeri seçilmeli ve düzenli olarak kontrol edilmelidir. Yüksek hassasiyet gerektiren işlerde 5 mikron ve altı tercih edilmelidir.
Er32 pensler, genel amaçlı frezeleme ve tornalama işlerinde yüksek performans sunar. Ancak çok yüksek tork gerektiren veya çok ağır talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, penslerin sıkma mukavemeti yetersiz kalabilir. Bu gibi durumlarda Bilyalı (Rulmanlı) veya hidrolik tutucular gibi daha rijit ve yüksek sıkma kuvveti sunan takım tutucuları tercih etmeniz işleme güvenliği ve kalitesi açısından daha doğru olacaktır.
Pens, pens kapağı, tutucu ve spindle dahil tüm bağlantı elemanlarının yüksek basınçlı hava ile temizlenmesi kritik öneme sahiptir. En ufak bir talaş, toz veya kir parçacığı, pensin takımı tam olarak sıkmasını engelleyebilir, salgıya neden olabilir ve işleme hassasiyetini doğrudan etkileyerek iş parçanızın bozulmasına yol açabilir. Temizlik, hem takım ömrünü hem de işleme kalitesini doğrudan etkiler.
Hayır, her ER pens kendi serisi tutucusu ile uyumludur. Er32 pens sadece Er32 serisi pens başlıkları veya somunlu tutucular ile kullanılabilir. Örneğin, bir Er32 pensi Er25 veya Er40 tutucuya takamazsınız. Pens ve tutucunun doğru boyutta ve seride olduğundan emin olmalısınız.
Mermak CNC olarak Er32 pensleri 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde sunmaktayız. Hangi hassasiyeti seçeceğiniz, yapacağınız işin gerektirdiği toleranslara ve yüzey kalitesine bağlıdır. Yüksek hassasiyetli işler ve ince finish operasyonları için 3 veya 5 mikron pensler tercih edilirken, daha genel işler için 10 veya 20 mikron pensler yeterli olabilir.
Pense sıkma aralığı dışında bir takım bağlamak, pensin aşırı esnemesine veya yeterli sıkma kuvvetini uygulayamamasına neden olur. Bu durum, takımın işleme esnasında yerinden çıkmasına, kaymasına, yüksek salgı yapmasına ve dolayısıyla iş parçasında hata oluşmasına, takımın ve hatta pensin kırılmasına yol açabilir. Her zaman takım çapına uygun pens kullanmalısınız.
Pens kapağı, pensi spindle ve iş parçası tarafından uygulanacak kuvvetlere karşı sabitlemek ve takımı sıkıştırmak amacıyla kullanılır. Doğru montaj için pensi önce tutucuya yerleştirin, ardından pens kapağını elle sıkıp takımı yerleştirin ve en son olarak tork anahtarı ile uygun torkta sıkın. Bu sıra, pensin doğru oturmasını ve kaymasını önleyecektir.
ER penslerin set olarak satılması, farklı takım çapları için hızlı ve kolay bir çözüm sunar. Özellikle çeşitli çaplarda takımlar kullanan veya yeni bir tezgah kuran atölyeler için set halinde almak, maliyet ve bulunabilirlik açısından avantajlı olabilir. Tek tek almak ise sadece belirli ihtiyaç duyulan çaplar için daha ekonomik bir seçenektir. Geniş bir takım yelpazesi kullanıyorsanız set alımı uzun vadede daha pratik olacaktır.
Mermak CNC olarak sattığımız tüm ürünler belirli bir garanti kapsamındadır. Er32 9mm pens takım tutucular için garanti süresi ve kapsamı, üretim hatalarına karşı geçerlidir. Aşınma, yanlış kullanım veya yetersiz bakım sonucu oluşan hasarlar garanti kapsamı dışında kalabilir. Detaylı bilgi için satış ekibimizle iletişime geçebilirsiniz.
Er32 9mm pens gibi sarf malzemesi niteliğindeki ürünlerde yedek parça yerine genellikle ürünün yenisi temin edilir. Aşınma veya hasar durumunda, Mermak CNC web sitemizden veya müşteri hizmetlerimiz aracılığıyla kolayca yeni bir Er32 9mm pens sipariş edebilirsiniz. Ürün Barkod No: 8692024011548 ile hızlıca doğru ürüne ulaşabilirsiniz.
Ürünlerimizle ilgili yaşayabileceğiniz her türlü teknik sorun veya destek ihtiyacınız için Mermak CNC teknik servis ekibimizle iletişime geçebilirsiniz. Uzman ekibimiz, pensin doğru kullanımı, montajı veya karşılaşabileceğiniz olası problemler hakkında size çözüm odaklı ve hızlı destek sağlayacaktır.
