Endüstriyel otomasyonun ve hassas talaşlı imalatın vazgeçilmez bir bileşeni olan Er32 10 mm Pens Takım Tutucu, modern CNC tezgahlarında takımların güvenli ve yüksek hassasiyetle sabitlenmesi için tasarlanmıştır. Bu pens, özellikle frezeleme, tornalama ve delme gibi operasyonlarda, kesici takımların işleme sırasında maruz kaldığı yüksek radyal ve aksiyel kuvvetlere karşı mutlak stabilite sağlamak üzere mühendislik harikası bir yapıya sahiptir. Yüksek kaliteli alaşımlı çelikten üretilen ve özel ısıl işlem süreçlerinden geçirilen bu pens, minimum salgı (runout) ve maksimum sıkma kuvveti sunarak, iş parçasında mükemmel yüzey kalitesi ve boyutsal doğruluk elde edilmesini garanti eder. Endüstriyel otomasyon sistemlerinde verimliliği ve hassasiyeti artırmak isteyen işletmeler için kritik bir yatırım aracıdır.
Er32 serisi pensler, geniş bir uygulama yelpazesine hitap eden evrensel bir sıkma çözümüdür. Bu özel 10 mm çapındaki pens, belirlenen çap aralığındaki takımları, pens kapağı (somun) vasıtasıyla tutucuya güvenli bir şekilde kenetler. Pensin doğru sıkılması, takımın işleme esnasında vibrasyon yapmasını, yerinden çıkmasını veya salgı yaparak işleme kalitesini düşürmesini engeller. Bu nedenle, tork anahtarı ile belirlenen tork değerlerinde sıkılması, pensin ve takımın ömrünü uzatırken, işleme hassasiyetini de korur. Mikro düzeydeki salgı toleransları (genellikle 3, 5 veya 10 mikron gibi değerlerle ifade edilir), yüksek devirlerde dahi takımın merkezden kaçmasını önleyerek, kesici takımın tüm kesme kenarlarının eşit yük almasını sağlar ve böylece takım ömrünü optimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Havacılık, medikal, kalıpçılık ve savunma sanayi gibi kritik sektörlerde, nihai ürünün kalitesi doğrudan işleme hassasiyetine bağlıdır. Er32 10 mm pens takım tutucu, CNC freze ve torna tezgahlarında, dar toleranslara sahip parçaların işlenmesinde, mikro delik delme veya ince profil işleme gibi operasyonlarda takımın kararlı bir şekilde tutulmasını sağlar. Bu sayede takım kırılmaları azalır, yüzey pürüzlülüğü minimize edilir ve üretim maliyetleri düşer.
Modern üretim tesislerindeki otomatik takım değiştiricili CNC işleme merkezleri ve robotik işleme hücrelerinde, takım tutucuların hızlı ve güvenilir bir şekilde takım değiştirebilmesi hayati önem taşır. Er32 10 mm pens, standart ER arayüzü sayesinde bu sistemlere kolayca entegre olabilir. Otomotiv, elektronik ve genel makine imalatında kullanılan seri üretim hatlarında, tekrarlanabilirliği ve operasyonel verimliliği artırarak kesintisiz üretime katkıda bulunur.
Hassas takım tutuşu sayesinde daha yüksek kesme parametreleriyle çalışabilme imkanı sunar. Bu da işleme sürelerinin kısalmasına, üretim döngülerinin hızlanmasına ve genel operasyonel verimliliğin artmasına doğrudan katkıda bulunur.
Yüksek kaliteli alaşımlı çelikten üretilen ve özel ısıl işlemlerden geçirilen Er32 pens, aşınma ve yorulmaya karşı üstün direnç gösterir. Bu dayanıklılık, pensin uzun yıllar boyunca performansından ödün vermeden kullanılmasını sağlayarak, değiştirme ve bakım maliyetlerini minimize eder.
Endüstriyel standart olan ER32 pens sistemiyle tam uyumlu olması, mevcut tezgah ve tutucu sistemlerine sorunsuz bir şekilde entegrasyonunu sağlar. Hızlı ve güvenli takım değişimi imkanı sunarak, operatörlerin iş yükünü azaltır ve kurulum sürelerini kısaltır.
Er32 10mm pens, nominal olarak 10mm çapındaki takımlar için tasarlanmıştır. Ancak, ER penslerin genel yapısı gereği 0.5mm'lik bir sıkma aralığına sahiptir. Yani bu pens genellikle 9.5mm ile 10.0mm arasındaki takımları doğru mukavemetle ve salgı yapmadan sıkabilir. Daha geniş aralıklarda zorlamak, pensin hassasiyetini kaybetmesine veya takımı yeterince sıkamamasına neden olabilir.
Pens kapağını tork anahtarı ile sıkmak kritik öneme sahiptir. Elle sıkıldığında, ya yetersiz tork uygulanır ve takım işleme sırasında kayar, salgı yapar ya da aşırı kuvvet uygulanır. Aşırı kuvvet, pensin hassasiyetini yitirmesine, kırılmasına, tutucunun dişlerinin veya somunun zarar görmesine neden olabilir. Bu durumlar hem iş parçanızda hataya, hem de takım ve tezgahınızda hasara yol açabilir. Doğru tork, takımın stabil ve hassas bir şekilde tutulmasını sağlar.
Penslerin salgı hassasiyeti (örneğin 3, 5, 10 veya 20 mikron) pensin kendi içindeki dairesel hassasiyetini belirtir. Daha düşük mikron değeri, daha yüksek hassasiyet demektir. Ancak, işlenecek parçadaki toplam salgı; pens, pens kapağı, tutucu ve takımın birleşiminden oluşur. Hassas işler için 3 veya 5 mikron pens tercih edilmeli ve tüm bileşenler takıldıktan sonra tezgah üzerinde takım ucundan salgı ölçme cihazı ile kontrol edilmelidir. Bu, iş parçasında oluşabilecek hataları önlemek için hayati bir adımdır.
Er32 pensler genel amaçlı frezeleme ve tornalama işlerinde oldukça etkilidir. Ancak, çok yüksek tork gerektiren, agresif ve ağır talaş kaldırma operasyonları için Bilyalı (Rulmanlı) veya hidrolik gibi daha rijit ve yüksek sıkma kuvvetine sahip tutucular tercih edilmelidir. Standart ER pensler, bu tür ağır yüklerde takımın stabilitesini kaybedebilir veya ömrü kısalabilir.
Evet, kesinlikle! İşleme sürecine başlamadan önce Er32 pensini, pens kapağını, takım tutucuyu ve spindle içini yüksek basınçlı hava ile iyice temizlemeniz gerekir. En küçük bir talaş, toz veya kir bile, pensin takımı tam olarak sıkmasını engelleyerek salgıya, takım kaymasına veya pensin zarar görmesine neden olabilir. Temizlik, hassasiyet ve uzun ömür için çok önemlidir.
Bu durumun birkaç nedeni olabilir. İlk olarak, takımın çapı pensin sıkma aralığının dışında olabilir (örneğin 10mm pensle 9mm takım sıkmak). İkinci olarak, pens kapağını yeterli torkla sıkmamış olabilirsiniz; mutlaka tork anahtarı kullanın. Üçüncü olarak, pens, pens kapağı veya tutucu içinde kir, talaş birikmiş olabilir; yüksek basınçlı hava ile temizleyin. Son olarak, pens veya tutucu aşınmış olabilir; salgı değerlerini kontrol ettirin ve gerekiyorsa parçaları değiştirin.
Er32 pensi takım tutucuya monte ederken önce pensi pens kapağının içine, tırnaklarını denk getirerek yerleştirin. Pens, kapağın içinde oturduktan sonra takımı pensin içine yerleştirin ve ardından bu birleşimi takım tutucunun ağız kısmına vidalayın. Vidalarken takımı pensin içinde olabildiğince kısa tutmaya özen gösterin (uzun çıkıntı salgıyı artırır). En son, doğru tork değerinde bir tork anahtarı kullanarak pens kapağını sıkın.
Penslerin ömrünü uzatmak için doğru torkla sıkmaya, sıkma aralığı dışında takım bağlamamaya ve her kullanımdan önce temizlemeye özen gösterin. Pensler zamanla esnekliğini kaybedebilir veya iç yüzeylerinde aşınmalar meydana gelebilir. Eğer takım kayması, artan salgı veya pensin takımı eskisi gibi sıkamadığını fark ederseniz, pensi değiştirmelisiniz. Düzenli salgı kontrolü, ne zaman değişim gerektiğini anlamanıza yardımcı olur.

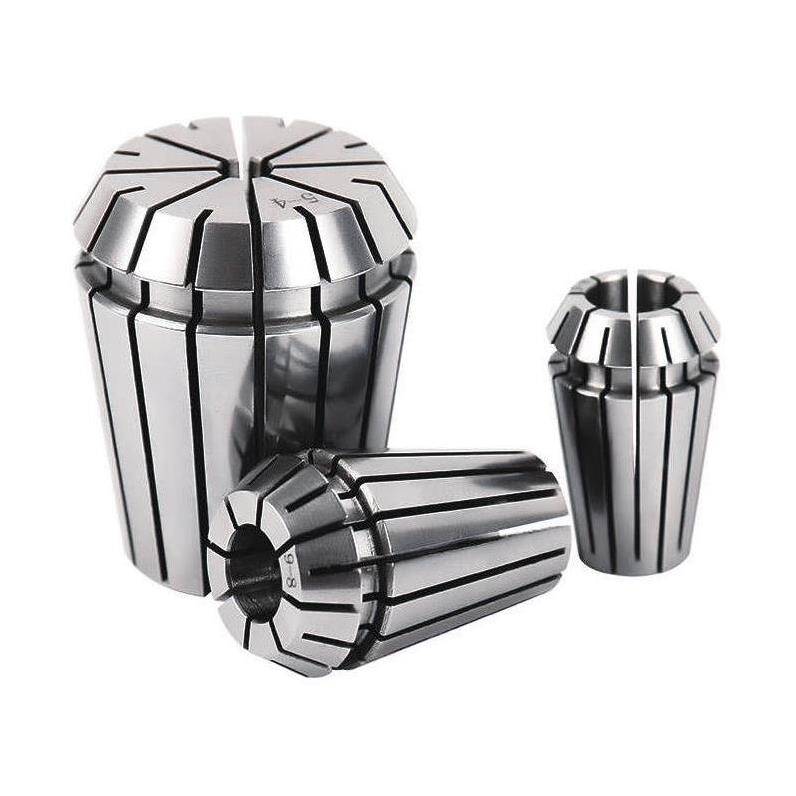

ER pensler, farklı dış çap ve konikliklere sahip standartlaştırılmış pens sistemleridir. ER8'den ER50'ye kadar farklı seriler bulunur ve bu numaralar pensin genel boyutunu ve dolayısıyla bağlanabileceği maksimum takım çapını gösterir. Sizin bahsettiğiniz Er32 pens, ER32 serisine aittir. Bu, belirli bir tutucuya ve somuna uygun olduğu anlamına gelir.
Evet, ER pensler özellikle frezeleme ve tornalama tezgahlarında silindirik iş parçalarını sıkmak amacıyla da kullanılabilir. Ancak, iş parçasının çapının pensin sıkma aralığında olduğundan ve yeterli sıkma kuvveti uygulandığından emin olmalısınız. Takım tutucularda olduğu gibi, iş parçasının da güvenli ve merkezinde tutulması salgı ve işleme hatalarını önlemek için kritik öneme sahiptir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Er32 10mm pens takım tutucunuz, üretim hatalarına karşı belirli bir süre garantilidir. Garanti koşulları ve süresi hakkında detaylı bilgi almak veya bir garanti talebinde bulunmak için lütfen satış ekibimizle veya teknik servisimizle iletişime geçin. Ürününüzün barkod numarası (8692024011425) ile bize kolayca ulaşabilirsiniz.

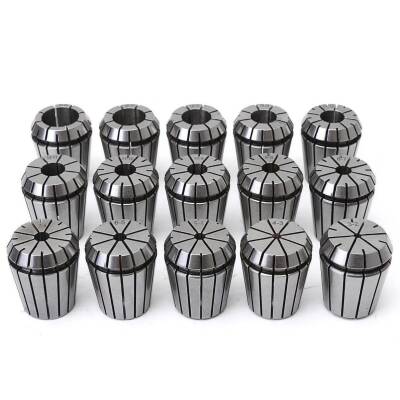

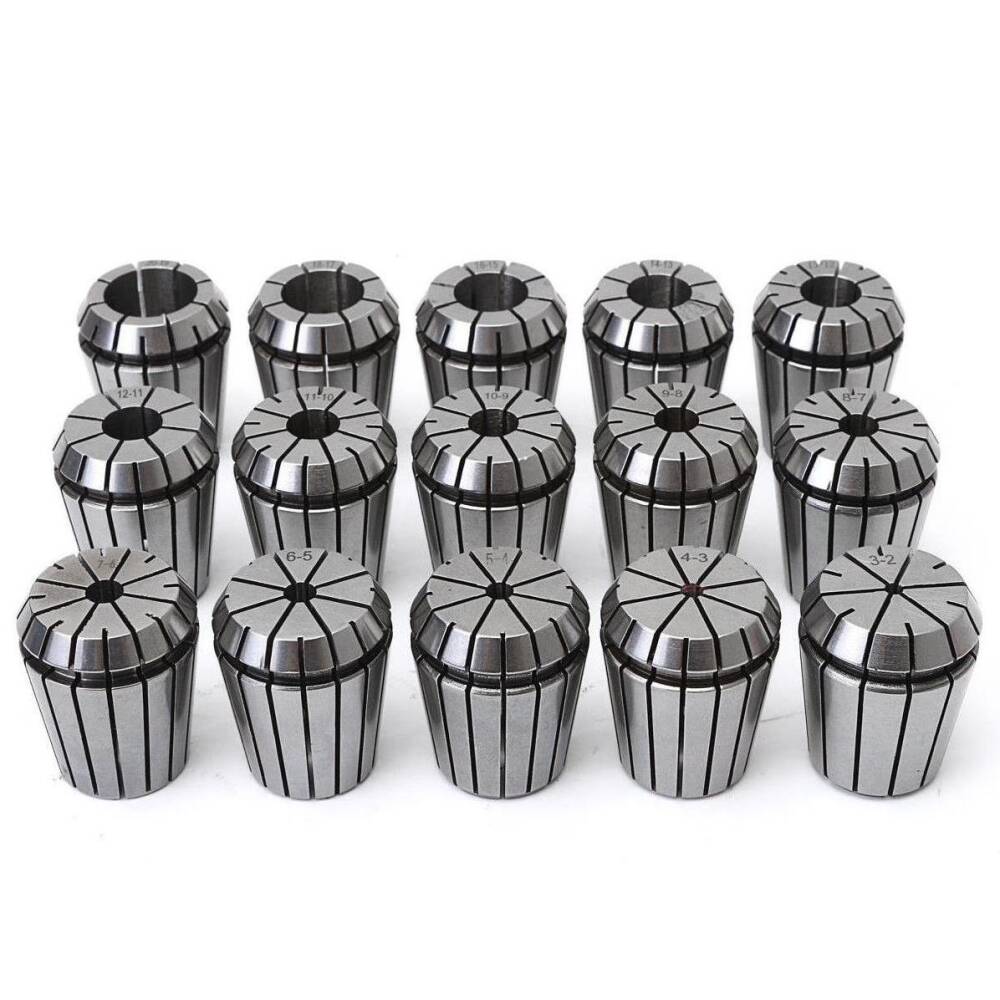

Evet, ihtiyacınıza göre sadece 10mm çapında tek bir Er32 pens satın alabilirsiniz. Ayrıca, farklı çaplarda takımlar için bir dizi pensi kapsayan Er32 pens setleri de mevcuttur. Set halinde almak, genellikle farklı çaplar için daha ekonomik bir çözüm sunar.
Endüstriyel pensler genellikle yüksek kaliteli alaşımlı çelikten üretilir ve çoğu kesme sıvısı (sulu sistem) ile kullanıma dayanıklıdır. Ancak, pensin ömrünü uzatmak ve paslanmayı önlemek için işlem sonrası pensi temizleyip kuru bir şekilde muhafaza etmeniz önemlidir. Uzun süreli maruziyet veya agresif kesme sıvıları yüzeyde hafif korozyona neden olabilir; bu nedenle düzenli bakım ve temizlik şarttır.
Ürününüzün barkod numarası (8692024011425), o spesifik ürünü tanımlayan benzersiz bir koddur. Özellikle teknik destek, garanti işlemleri, yedek parça talepleri veya tekrar sipariş verirken doğru ürünü hızlıca bulmamızı sağlar. Bu numara, size daha hızlı ve doğru hizmet verebilmemiz için önemlidir.
