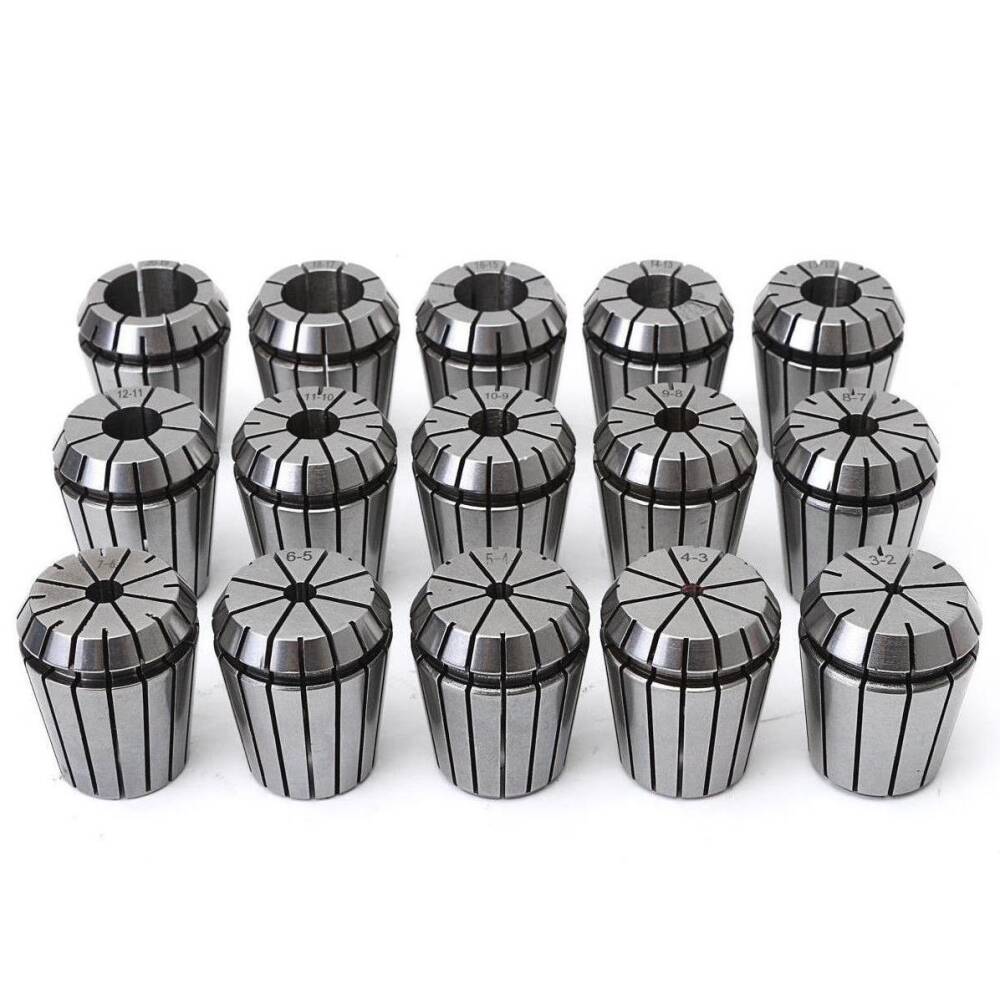

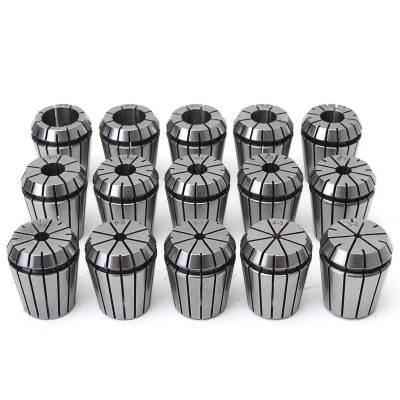

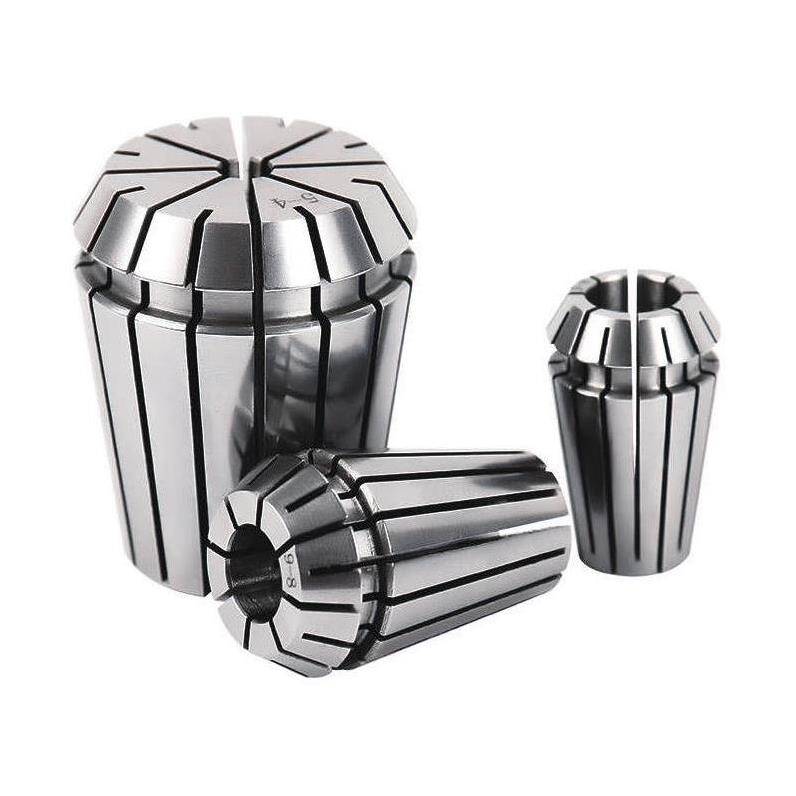

Endüstriyel otomasyon ve talaşlı imalat sektöründe, işleme kalitesini ve verimliliği doğrudan etkileyen kritik bileşenlerden biri olan ER32 5 mm Pens Takım Tutucu, yüksek hassasiyetli işleme operasyonları için vazgeçilmez bir çözüm sunar. Bu pens, özellikle frezeleme, tornalama ve delik delme gibi uygulamalarda kesici takımları spindle'a güvenli ve titreşimsiz bir şekilde bağlamak amacıyla tasarlanmıştır. Sanayideki tecrübemizle sabittir ki, takımın tezgaha doğru bir şekilde sabitlenmesi, iş parçasının yüzey kalitesi, boyutsal toleransları ve takım ömrü açısından hayati öneme sahiptir. ER32 serisi, geniş sıkma aralığı ve sağlam yapısıyla, birçok farklı takım çapına uyum sağlayarak operasyonel esneklik sunar.
Bu ürün, modern CNC işleme merkezlerinin talep ettiği mikron seviyesindeki hassasiyet beklentilerini karşılamak üzere optimize edilmiştir. Pensin doğru sıkılması, takımın salgı (runout) değerini minimize ederek, kesme kuvvetlerinin dengeli dağılmasını ve dolayısıyla takım aşınmasının azalmasını sağlar. Bu sayede, işleme sırasında oluşabilecek vibrasyonlar engellenir, iş parçası üzerinde istenmeyen yüzey kusurları oluşmaz ve üretimde fire oranı düşürülür. ER32 5 mm pens, yüksek kaliteli alaşımlı çelikten imal edilmiş olup, özel ısıl işlem süreçlerinden geçirilerek maksimum sertlik ve aşınma direnci elde edilmiştir. Bu teknik özellikler, pensin uzun ömürlü ve güvenilir bir performans sergilemesini garanti eder.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
ER32 5 mm Pens Takım Tutucu, yüksek hızlı ve hassas CNC frezeleme operasyonlarında, özellikle kalıp imalatı, havacılık ve medikal sektöründeki detaylı parça işleme süreçlerinde tercih edilir. Küçük çaplı freze takımlarının (parmak frezeler, küresel frezeler) güvenli bir şekilde bağlanmasını sağlayarak, karmaşık geometrilerin ve ince detayların mikron seviyesinde işlenmesine olanak tanır. Yüksek salgı hassasiyeti sayesinde takım kırılmalarını minimize eder ve yüzey kalitesini artırır.
Torna tezgahlarında silindirik iş parçalarının veya küçük çaplı takımların (matkaplar, raybalar) sıkma operasyonlarında etkin bir şekilde kullanılır. Özellikle otomatik torna tezgahlarında seri üretimde, takımın hızlı ve hassas bir şekilde değiştirilmesi gerektiğinde ER32 pensler, operasyonel verimliliği artırır. Otomotiv sektöründe şaftlar, miller veya bağlantı elemanları gibi hassas döner parçaların imalatında güvenilir bir tutuş sağlar.
Minimum salgı ve güçlü takım tutuşu sayesinde daha yüksek kesme parametreleriyle çalışabilme imkanı sunar. Bu durum, işleme sürelerini kısaltır ve üretim kapasitesini artırarak operasyonel verimliliğe doğrudan katkıda bulunur.
Özenle seçilmiş alaşımlı çelik malzeme ve optimize edilmiş ısıl işlem süreçleri, pensin aşınmaya, deformasyona ve yorulmaya karşı direncini artırır. Bu da pensin ve bağlı takımın kullanım ömrünü uzatarak işletme maliyetlerini düşürür.
Endüstri standardı ER32 ölçülerine tam uyumlu olması, mevcut pens başlıkları ve tutucularla sorunsuz bir şekilde entegre olmasını sağlar. Basit ve hızlı takım değişimi imkanı sunarak kurulum ve bakım süreçlerini kolaylaştırır.
Er32 5 Mm pens, adından da anlaşılacağı üzere tam olarak 5mm çapındaki takımlar için tasarlanmıştır. Genel ER penslerde belirtilen 0.5mm'lik sıkma aralığı (örn. 5-6mm pensin 5.5-6.0mm sıkması) farklı bir pens ölçülendirme standardıdır. Bu spesifik 5mm pens, en doğru tutuşu ve salgı hassasiyetini 5mm takımlarda sağlar. Belirtilen sıkma aralıkları dışındaki takımları bağlamak, pensin hassasiyetini kaybetmesine, takımı bırakmasına veya salgı sorunlarına yol açabilir.
Pens kapağını kesinlikle tork anahtarı ile sıkmanız gerekmektedir. Elle sıkma, genellikle fazla kuvvet uygulanmasına ve pensin hassasiyetini yitirmesine, hatta kırılmasına neden olabilir. Doğru tork değeri için tezgah veya tutucu üreticisinin önerilerine uyunuz. Yanlış sıkma, takımın vibrasyon yapmasına ve iş parçasının bozulmasına sebep olur.
Mermak CNC olarak sattığımız ER Pensler 3 mikron, 5 mikron, 10 mikron ve 20 mikron salgı hassasiyetlerinde üretilmektedir. Seçtiğiniz Er32 5 Mm pensin spesifik hassasiyet değeri ürün sayfasında belirtilmiştir. En yüksek hassasiyet için, tutucu, somun ve takımın da uygun salgı değerlerine sahip olması gerekir. İşleme öncesi toplam salgı değerini, tezgaha devir verildikten sonra takım ucundan salgı ölçme cihazları ile kontrol etmeniz, olası hataların önüne geçecektir.
Evet, pens, pens kapağı ve tutucuyu, hatta spindle'ı dahil olmak üzere her kullanımdan önce yüksek basınçlı hava ile titizlikle temizlemeniz kritik öneme sahiptir. En küçük bir talaş veya kir parçacığı bile salgıya, takımın kaymasına veya pensin deformasyonuna neden olabilir.
Bu durum birkaç sebepten kaynaklanabilir: pens kapağının yeterince sıkılmaması (tork anahtarı kullanın), pensin veya takımın çapının birbirine tam uymaması (5mm pens sadece 5mm takıma uygundur), pensin aşınmış veya deforme olması, ya da pensin, kapağın veya tutucunun yeterince temiz olmaması. Yüksek tork gerektiren işlemlerde bilyalı (rulmanlı) tutucular gibi daha güçlü sabitleme yöntemlerini düşünmeniz gerekebilir.
Penslerin kırılması veya deformasyonu genellikle yanlış kullanımdan kaynaklanır. Başlıca sebepler arasında pens kapağının aşırı torkla sıkılması (tork anahtarı kullanmamanın sonucu), pensin sıkma aralığı dışındaki bir takımı sıkmaya çalışılması veya pensin aşınmış ve yorulmuş olması sayılabilir. Doğru torklama ve doğru takım çapı kullanımı bu sorunları büyük ölçüde önleyecektir.
Evet, eğer çok yüksek tork gerektiren ve yüksek talaş kaldırma kabiliyetine sahip takımlar kullanacaksanız, ER pensler yerine Bilyalı (Rulmanlı) gibi daha rijit ve güçlü tutucuları tercih etmeniz önerilir. ER pensler daha çok genel frezeleme ve tornalama işlemleri için uygundur.
ER pensleri tutucuya yerleştirirken, pensin kanallarını pens kapağındaki tırnaklarla hizalayarak önce kapağa oturtmak önemlidir. Pens kapağına pensi taktıktan sonra, bu birleşimi tutucuya yavaşça vidalayarak tork anahtarı ile doğru torkta sıkmalısınız. Doğru yerleşim ve torklama, salgı ve takım kayması sorunlarını engeller.
Pens takım tutucuların ömrü kullanım sıklığına, sıkma torkuna, temizlik ve bakımına göre değişir. Eğer pensinizde gözle görülür bir deformasyon, çatlak, takım sıkmada zayıflık veya işleme sırasında artan salgı gözlemliyorsanız, pensin değiştirilmesi gereklidir. Hassasiyet kaybı, iş parçasında hatalara neden olacağından, düzenli kontrol ve gerektiğinde değişim önemlidir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, Er32 5 Mm pens takım tutucular da belirli bir süre üretici garantisi altındadır. Garanti, genellikle üretimden kaynaklanan malzeme veya işçilik hatalarını kapsar. Yanlış kullanım, aşırı zorlama, tork anahtarı kullanmadan sıkma veya uygunsuz bakım gibi durumlar garanti kapsamı dışına çıkabilir. Detaylı bilgi için satış sonrası destek ekibimizle iletişime geçebilirsiniz.
Evet, pens kapakları ve diğer ER pens serisi aksesuarları, Mermak CNC stoklarında veya sipariş üzerine temin edilebilir. Pens kapağı, pens setleri veya farklı çaplardaki ER pensler gibi yedek parçaları ürün yelpazemizde bulabilirsiniz. İhtiyaçlarınız için müşteri hizmetlerimizle iletişime geçmenizi öneririz.
Pensin salgı hassasiyeti, takımın kendi ekseninden ne kadar saptığını gösterir. 3 mikron en yüksek hassasiyeti, 20 mikron ise daha düşük hassasiyeti ifade eder. Yüksek hassasiyet gerektiren kalıpçılık, ince işleme veya yüzey kalitesi kritik olan uygulamalar için 3 veya 5 mikron pensler tercih edilmelidir. Daha genel ve kaba işleme operasyonları için 10 veya 20 mikron hassasiyet yeterli olabilir. İşinizin gerektirdiği nihai yüzey kalitesi ve toleranslara göre seçim yapmalısınız.
Er32 5 mm pensi ürün barkod numarası (8692024011517) ile tekil olarak temin edebilirsiniz. Bununla birlikte, farklı çaplardaki takımları da kullanma ihtiyacınız varsa, Mermak CNC olarak ER Pens setlerini de ürün yelpazemizde bulabilirsiniz. Setler, genellikle farklı çaplardaki pensleri bir arada, daha uygun koşullarda edinme imkanı sunar.
