Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

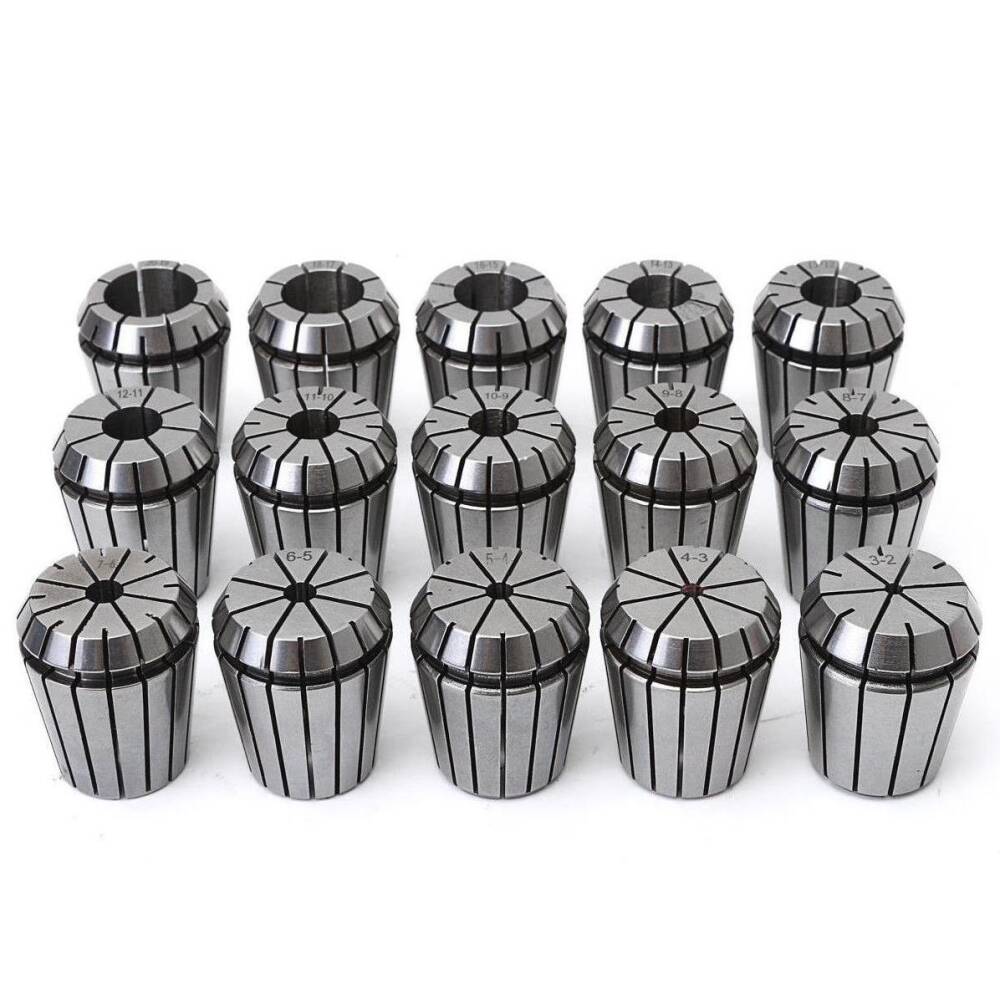

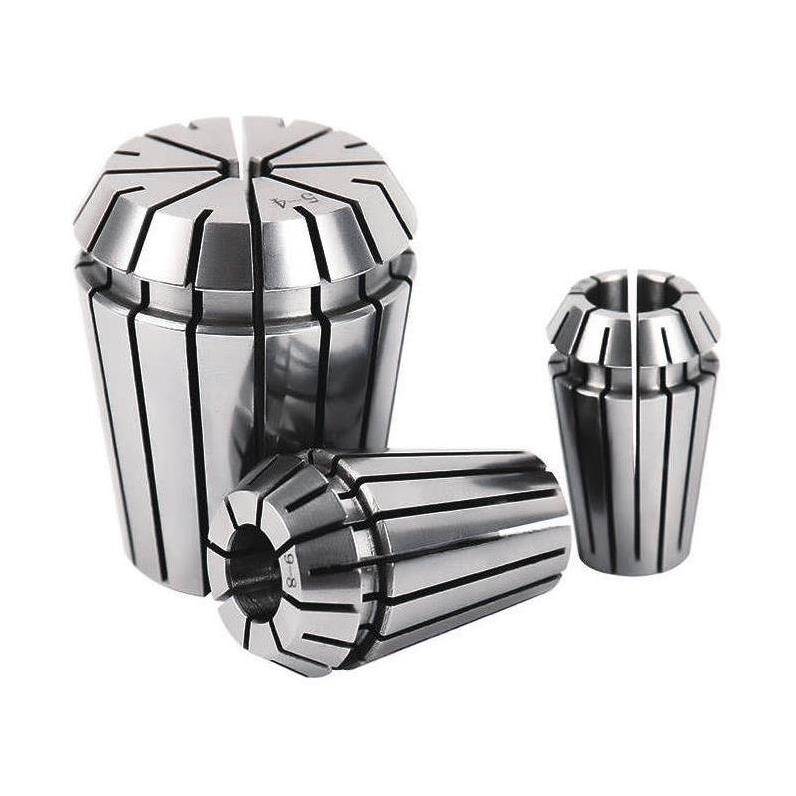

Endüstriyel otomasyonun ve hassas talaşlı imalatın vazgeçilmez bileşenlerinden olan Er32 20 mm Pens Takım Tutucu, CNC işleme merkezlerinde kesici takımların güvenli, hassas ve titreşimsiz bir şekilde bağlanması için tasarlanmıştır. Bu özel pens, DIN 6499 (ISO 15488) standardına uygun olarak üretilmiş olup, yüksek devirlerde dahi mükemmel konsantriklik ve sıkma kuvveti sağlayarak işleme süreçlerinin verimliliğini ve nihai ürün kalitesini maksimum seviyeye çıkarır. Takım tutucunun ağız kısmına yerleştirilen pens, pens kapağı (somun) vasıtasıyla sıkılarak takımın işleme sırasında herhangi bir eksenel veya radyal hareketini engeller, böylece takım ömrünü uzatır ve iş parçası yüzey kalitesini artırır.
Mermak CNC mühendislik standartlarıyla sunulan bu Er32 20 mm pens, özellikle frezeleme, tornalama ve takım imalat tezgahlarında silindirik şaftlı takımları veya iş parçalarını sabitlemek üzere optimize edilmiştir. Yüksek mukavemetli alaşımlı çelikten üretilen yapısı, aşınmaya karşı direnci artırırken, optimum ısıl işlem süreçleri sayesinde uzun ömürlü ve kararlı bir performans sergiler. Pens kapağının tork anahtarı ile doğru tork değerinde sıkılması, pensin hassasiyetini koruması ve takımın optimum şekilde tutulması için kritik öneme sahiptir; bu, takımın vibrasyon yapmasını önleyerek iş parçası geometrisindeki sapmaları ve yüzey hatalarını minimize eder. Doğru pens seçimi ve montajı, modern imalat süreçlerinde elde edilecek nihai başarının anahtarıdır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
ER32 20 mm pens takım tutucu, özellikle CNC freze tezgahlarında kalıp imalatı, hassas parça üretimi ve genel talaş kaldırma operasyonlarında kullanılır. Yüksek salgı hassasiyeti sayesinde, takımın iş parçasına doğru ve titreşimsiz temasını garantileyerek yüzey kalitesini artırır ve takım ömrünü uzatır. Bu pens ile 20 mm çapındaki parmak frezeler, matkaplar veya diğer kesici takımlar güvenle bağlanarak karmaşık geometrilerin işlenmesi mümkün hale gelir.
Tornalama tezgahlarında silindirik iş parçalarının veya özel takımların hassas bir şekilde sabitlenmesi için idealdir. ER32 pens, takım imalat sektöründe, özellikle kesici takımların geometrik doğrulukla işlenmesi veya taşlanması gereken uygulamalarda kritik bir rol oynar. Yüksek sıkma kuvveti, iş parçalarının veya takımların yüksek devirlerde bile stabil kalmasını sağlayarak hassas toleransların korunmasına yardımcı olur.
Minimum salgı ve güvenli takım tutuşu sayesinde işleme parametrelerini optimize etmeye olanak tanır. Bu durum, daha yüksek kesme hızları ve ilerleme oranlarıyla çalışmayı mümkün kılarak üretim çevrim sürelerini kısaltır ve operasyonel verimliliği artırır.
Özenle seçilmiş alaşımlı çelik malzeme ve hassas üretim teknikleri, pensin ve kullanılan kesici takımların aşınma ömrünü uzatır. Doğru tork ile sıkıldığında oluşan homojen sıkma kuvveti, takımın gereksiz vibrasyonunu engelleyerek hem takımın hem de pensin dayanıklılığını artırır.
ER standardının yaygın kullanımı sayesinde mevcut ER32 pens tutucularınızla tam uyumluluk sağlar. Hızlı ve kolay takım değişimine olanak tanıyarak kurulum ve ayarlama sürelerini minimize eder, bu da operasyonel esnekliği ve tezgah kullanım oranını yükseltir.
Er32 20mm pensler, genellikle nominal 20mm çapındaki takımları sıkmak için tasarlanmıştır. Yüksek hassasiyet ve doğru tutuş için takım çapı pensin nominal değerine uygun olmalıdır. Genel ER pens mantığında, bir pens nominal çapının 0,5mm altına kadar esneme payına sahiptir; yani 20mm pens, 19.5mm'den 20.0mm'ye kadar olan takımları sıkabilir.
Kesinlikle tork anahtarı kullanmanız şarttır. Elle sıkma, pensin aşırı gerilmesine, hassasiyetini yitirmesine veya kırılmasına yol açabilir. Bu durum, takımda vibrasyon ve iş parçasında bozulmaya neden olur. Doğru tork değeri, takımın güvenli ve hassas bir şekilde tutulmasını sağlar.
Mermak CNC olarak 3, 5, 10 ve 20 mikron salgı hassasiyetine sahip ER pensler sunuyoruz. İşlenmiş parçada hata olmaması için sadece pensin değil, tutucu, somun ve takımın toplam salgı değerini tezgaha takıldıktan sonra salgı ölçme cihazlarıyla takım ucundan kontrol etmelisiniz.
Yüksek tork ve yoğun talaş kaldırma kabiliyetine sahip takımlar kullanılacaksa, Er32 pensler yerine Bilyalı (Rulmanlı) gibi daha rijit ve yüksek mukavemetli takım tutucuları tercih etmeniz performansı ve işleme kalitesini artıracaktır. Er32 pensler genel amaçlı frezeleme ve tornalama için idealdir.
Pens, pens kapağı, tutucu ve spindle dahil tüm bileşenleri her kullanımdan önce yüksek basınçlı hava ile titizlikle temizlemelisiniz. Bu, talaş ve kirin pensin hassasiyetini bozmasını, sıkma kuvvetini azaltmasını ve salgı sorunlarına yol açmasını engeller.
Bu Er32 pens, standart olarak Pens Başlığı veya Somunlu tutucu olarak adlandırılan Er32 serisi takım tutucularıyla tamamen uyumludur. Piyasadaki tüm standart Er32 tutucularla sorunsuz bir şekilde kullanılabilir.
Hayır, kesinlikle sıkma aralığı dışındaki takımları bağlamamalısınız. Bu, pensin takımı yeterince sıkamamasına, takımın kaymasına, salgı yapmasına veya pensin deformasyonuna yol açarak hem takıma hem de iş parçasına geri dönülmez zararlar verebilir.
Evet, salgı veya vibrasyonun başlıca nedenlerinden biri pensle ilgili olabilir. Pensin doğru sıkılmaması (tork anahtarı kullanılmaması), yanlış çapta takım bağlanması, pensin kirliliği, aşınması veya pensin, tutucunun ya da takımın toplam salgı değerlerinin yüksek olması bu sorunlara yol açabilir.
Er32 penslerimiz yüksek kaliteli ve özel olarak ısıl işlem görmüş yay çeliğinden üretilmiştir. Bu malzeme, yüksek sıkma kuvvetlerine ve tekrarlayan kullanımlara karşı dayanıklılık sağlar. Doğru kullanım, tork değerlerine uyum ve düzenli temizlik ile aşınmaya karşı oldukça dayanıklıdır ve uzun ömürlüdür.
Pensin ömrü kullanım sıklığına, işlenen malzemenin sertliğine, bakımına ve doğru torkta kullanılıp kullanılmadığına göre değişir. Salgı değerlerinde artış, sıkma kuvvetinde azalma, takım bırakma veya gözle görülür deformasyon (çatlak, ezik) fark ettiğinizde değiştirilmesi gerekir. Düzenli bakım ve doğru kullanım ömrünü önemli ölçüde uzatır.
Er32 20mm penslerimiz, üretim hatalarına karşı standart Mermak CNC garantisi altındadır. Garanti süresi ve detaylı kapsam bilgisi için lütfen satış sonrası destek ekibimizle iletişime geçiniz. Amacımız size en iyi kaliteyi sunmaktır.
Evet, Er32 penslerinizle uyumlu yedek pens kapakları, çeşitli tork anahtarları ve diğer ilgili aksesuarları Mermak CNC'den temin edebilirsiniz. İhtiyaçlarınız için satış ekibimizle iletişime geçerek doğru ürünü seçmenize yardımcı olabiliriz.
Yanlış ürün alımı durumunda, kullanılmamış, orijinal ambalajında ve ürün barkodu (8692024011487) ile birlikte belirli süreler içinde değişim veya iade imkanımız mevcuttur. Detaylı bilgi ve süreç için lütfen müşteri hizmetlerimizle iletişime geçerek destek alabilirsiniz.
