Merhaba Bu Cihaz İle
Evimin Elektriği 220 Volt 380 Volt Makinam Var Bunu Çalıştırmak İstiyorum Bu Makina İle Mümkünmüdür. Motoru Vs Çevirmicem Direkt Makinaya Elektrik Girişine Vericem
▼
?
H901-2S05R5G inverter 220V to 380V kullanım
H901 inverter çıkış fazı
H901-2S05R5G inverter ile üç fazlı makine çalıştırma
H901 inverter doğrudan makineye enerji verme
H901 inverter çıkışına direkt makine bağlanır mı

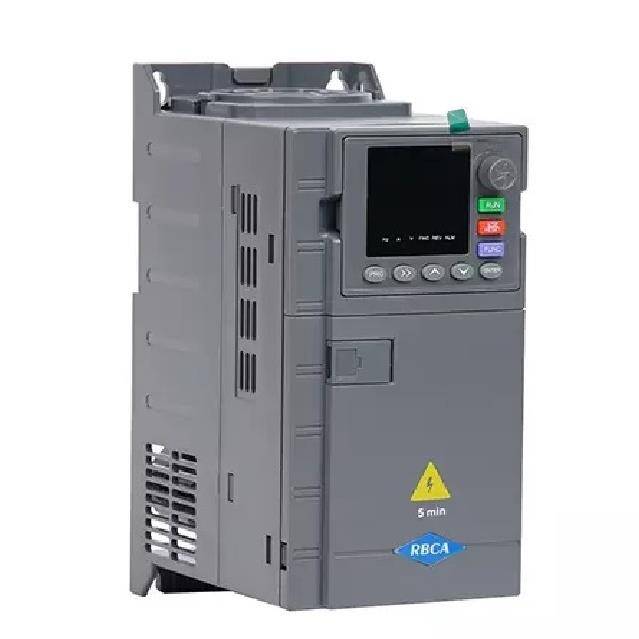

5,5 Kw 220V To 380V Motor Sürücü İnverter ile doğrudan makine beslemesi yapılamaz, sadece 3 fazlı motoru çalıştırmak için kullanılır.
Bu cihaz, evinizdeki 220V tek faz elektriği alıp, çıkışında 380V 3 faz üretir. Ancak; inverter çıkışını doğrudan makinenin ana elektrik girişine (şebeke girişine) bağlayamazsınız. Bu tip inverterler, sadece 3 fazlı motorun beslemesi için kullanılır. Yani inverterin çıkışından sadece motorun fazlarına bağlantı yapılır. Makinenin kontrol panosu, kontaktör, yardımcı devreler veya başka 380V ile çalışan ekipmanlarını invertere bağlamak hem teknik olarak uygun değildir hem de cihazda arızaya yol açar. Sadece 3 fazlı motorun beslemesi inverter çıkışına bağlanmalıdır.
Detaylı açıklama:
- H901-2S05R5G inverter, 220V tek faz giriş ile 380V 3 faz çıkış üretir ve 5,5 kW’a kadar olan 3 fazlı motorları çalıştırmak için tasarlanmıştır.
- Makinenizin tüm elektrik girişini inverter çıkışına bağlamak, inverterin koruma fonksiyonlarını aşar ve cihazda ciddi arızalara yol açabilir.
- Doğru kullanım şekli: Sadece motorun faz girişleri inverter çıkışına bağlanır. Makinenin diğer elektriksel ekipmanları (kontrol devreleri, kontaktörler, fanlar, aydınlatma vb.) şebekeden (220V veya varsa 380V) beslenmelidir.
- Eğer makinenizde tek bir 3 fazlı motor varsa ve diğer tüm devreler 220V ile çalışıyorsa, sadece motorun faz kablolarını inverter çıkışına alabilirsiniz.
- Birden fazla motor veya karmaşık otomasyon devresi olan makinelerde bu tip inverterler doğrudan ana besleme için kullanılmaz.
Kablo seçimi ve bağlantı:
- İnverter beslemesi için minimum 6 mm² kablo kullanılmalıdır.
- Motor bağlantısı için 3x2,5 mm² kablo uygundur.
- İnverter çıkışına sadece motorun üç fazı (U-V-W) bağlanmalıdır.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Merhabalar Öncelikle
380 Voltluk Solaryum Cihazı İçin Kullanmak İstiyorum Bunu Yeterli Olur Mu? Günlük Ortalama Yedi 8 Saat Kadar Çalışacak. Binada Sadece 220 Voltluk Girişler Mevcut Anlattığım Kadarıyla Bu Cihaz Benim İşimi Volt Anlamında Görecek Ama Ne Kadar Sağlıklı Ve Dayanıklı Olur
Çok Teşekkür Ederim
▼
?
H901-2S05R5G inverter 220V to 380V kullanım
H901-2S05R5G inverter 5.5 kW 380V motor uzun süreli kullanım
H901 inverter günlük 7-8 saat çalışma uygunluğu
H901 inverter dayanıklılık ve sağlıklı kullanım
H901-2S05R5G inverter teknik özellikler ve kullanım sınırları
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G, 220V girişle 380V 3 faz motor çalıştırmak için uygundur ve solaryum cihazınızda kullanılabilir. Günlük 7-8 saat çalışma için, motor gücü 5,5 kW’ı aşmıyorsa doğru montaj ve uygun kablo kesitiyle uzun ömürlü ve sağlıklı kullanım sağlar.
Detaylı Açıklama:
- Bu inverter, 220V tek faz girişten 380V 3 faz çıkış üretir ve 5,5 kW’a kadar olan üç fazlı motorları çalıştırmak için tasarlanmıştır. Binanızda sadece 220V varsa ve solaryum cihazınızın motoru 5,5 kW veya altındaysa, voltaj ihtiyacınızı karşılar.
- Günlük 7-8 saat çalışma için uygunluk: Cihaz, doğru kablo seçimi (besleme için min. 6 mm², çıkış için 3x2,5 mm²), uygun havalandırma ve ortam sıcaklığına dikkat edilerek uzun süreli çalışmaya uygundur.
- Dayanıklılık: H901 serisi inverterler, sürekli ve ağır şartlarda çalışmaya uygun olarak geliştirilmiştir. Yine de, ortamda aşırı toz, nem ve yüksek sıcaklıktan kaçınılmalı, cihazın soğutması engellenmemelidir.
- Korumalar: Aşırı akım, aşırı sıcaklık, kısa devre gibi koruma fonksiyonları bulunur. Motor ve inverterin ömrü için nominal değerlerin üzerinde yüklenilmemelidir.
- Montajda dikkat: Cihazın girişine uygun sigorta ve termik koruma eklenmeli, topraklama yapılmalı ve üretici önerilerine göre montaj tamamlanmalıdır.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Merhabalar Öncelikle
380 Voltluk Solaryum Cihazı İçin Kullanmak İstiyorum Bunu Yeterli Olur Mu? Günlük Ortalama Yedi 8 Saat Kadar Çalışacak. Binada Sadece 220 Voltluk Girişler Mevcut Anlattığım Kadarıyla Bu Cihaz Benim İşimi Volt Anlamında Görecek Ama Ne Kadar Sağlıklı Ve Dayanıklı Olur
Çok Teşekkür Ederim
▼
?
H901-2S05R5G inverter uzun süreli kullanım, dayanıklılık, 220V giriş 380V çıkış solaryum cihazı
H901-2S05R5G inverter teknik özellikler
H901-2S05R5G inverter çalışma süresi limiti
H901-2S05R5G inverter 220V to 380V kullanım önerileri
H901-2S05R5G inverter sürekli çalışma
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G, 220V girişli binalarda 380V üç faz motorları çalıştırmak için uygundur ve solaryum cihazınızda teknik olarak kullanılabilir. Günlük 7-8 saat sürekli çalışmada ise doğru montaj, uygun kablo seçimi ve soğutma koşullarına dikkat edilirse uzun ömürlü ve sağlıklı kullanım sağlar. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz.
Detaylı Açıklama:
- Bu inverter, 220V tek faz girişten 380V üç faz çıkış üreterek 5,5 kW’a kadar olan üç fazlı motorları çalıştırmak için tasarlanmıştır. Solaryum cihazınızın motor gücü 5,5 kW ve altında ise teknik olarak uyumludur.
- Sürekli ve uzun süreli (günde 7-8 saat) çalışmalarda, inverterin ve motorun aşırı ısınmaması için pano havalandırması, ortam sıcaklığı ve uygun kablo kesiti (en az 5 mm² giriş, 3x2,5 mm² çıkış) gereklidir.
- Cihaz endüstriyel dayanıklılığa sahiptir, doğru kurulum ve koruma ile uzun ömürlü çalışır. Ancak inverterin nominal gücünü aşan yüklenmeler, aşırı sıcak ortamlar veya düşük kaliteli elektrik altyapısı cihaz ömrünü kısaltabilir.
- Kısa süreli aşırı yük koruması ve termal koruma fonksiyonları mevcuttur. Yine de inverterin tam kapasiteye yakın ve sürekli yükte çalışacağı uygulamalarda, montaj ve havalandırma koşullarına özellikle dikkat edilmelidir.
- Montaj ve devreye alma sırasında mutlaka motor etiket değerleri (güç, akım, frekans) inverter menüsüne doğru girilmelidir.
- Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz, fiyat üretmiyorum.
Kullanım ve montajda teknik desteğe ihtiyacınız olursa Mermak CNC teknik ekibinden detaylı destek alabilirsiniz.
Bu İnverteri 380 Volt 4.5 Kwa 1450 Devir Yem Pelet Makinasında Kullanabilir Miyim Tam Randıman Verirmi
▼
?
H901-2S05R5G inverter 380V 4.5 kW motor uyumluluğu
H901 inverter 220V to 380V motor bağlantısı
H901 inverter motor gücü ve devir ayarı
H901 inverter teknik özellikler
H901 inverter 4.5 kW motor kullanımı
5,5 Kw 220V To 380V Motor Sürücü İnverter, 380V 4.5 kW 1450 devir yem pelet makinası için tam uyumludur ve randımanlı çalışır. Motor etiket değerleri doğru girilirse verimli ve güvenli kullanım sağlar.
Detaylı Açıklama:
- H901-2S05R5G inverter, 220V tek faz girişten 380V 3 faz çıkış üretir ve 5,5 kW’a kadar olan 3 fazlı motorları çalıştırmak için tasarlanmıştır. 4,5 kW 380V motorunuz inverterin kapasitesi dahilindedir ve özellikle 380V hattı olmayan yerlerde bu tip uygulamalar için idealdir.
- 1450 devirli motorlarda (tipik 4 kutuplu asenkron motor) randımanlı çalışma için:
- Motorun plaka değerleri (güç, voltaj, akım, frekans, devir) inverter menüsüne eksiksiz girilmelidir.
- F00.01 parametresi ile “Sensorless Vector Control (SVC)” seçilirse düşük devirde de yüksek tork alınır, pelet makinası gibi yükte dalgalanma olan uygulamalarda avantaj sağlar.
- Motor akımı ve koruma ayarları doğru yapılmalıdır.
- 220V girişte inverterin çekeceği akım yüksektir (~38A civarı), besleme kablosu en az 6 mm² olmalı, çıkış kablosu ise 3x2,5 mm² olabilir.
- Motorunuzun gücü inverterin sınırları içinde olduğu için, doğru montaj ve parametrelerle tam performans alırsınız.
- Kablo kesitleri, soğutma ve havalandırma kurallarına uyulmalı, aşırı yüklenmeye karşı koruma parametreleri aktif edilmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez.
Nötr Çıkışı Hangi Uç
▼
?
H901-2S05R5G inverter nötr çıkışı hangi uç
H901 inverter nötr terminali
H901 inverter çıkış uçları
H901 inverter bağlantı şeması
H901 inverter çıkış terminali açıklaması
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G nötr çıkışı: H901 serisi inverterlerde çıkış tarafında (U-V-W) nötr hattı bulunmaz, çıkış uçları üç fazlı motora direkt olarak U, V, W olarak bağlanır. Nötr sadece şebeke girişinde (L1-L2-N) kullanılır.
Detaylı açıklama:
H901-2S05R5G inverterde motor çıkış uçları U, V, W olarak etiketlenmiştir ve bu uçlar doğrudan üç fazlı motorun faz girişlerine bağlanır. İnverterin çıkışında nötr hattı yoktur, motor bağlantısında nötr kullanılmaz. Eğer cihazı tek faz (220V) girişle kullanıyorsanız, giriş tarafında L1, L2 ve N (nötr) uçları bulunur ve burada nötr hattı bağlanır. Ancak motor çıkışında sadece U, V, W uçları kullanılır, nötr bağlantısı yapılmaz. Yanlışlıkla çıkışa nötr bağlanırsa inverter veya motor zarar görebilir.
Kullanımda şebeke girişinde nötr bağlantısı yapılacaksa, inverterin giriş terminalindeki N ucuna bağlanmalıdır. Motor çıkışında nötr hattı aranmaz, sadece üç faz bağlantısı yapılır.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
220 Girişi Hangisi
▼
?
H901-2S05R5G inverter 220V giriş bağlantısı
H901 inverter giriş terminali
H901 inverter 220V input terminal
H901-2S05R5G giriş bağlantı şeması
H901 inverter power connection
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G modelinde 220V giriş bağlantısı, inverterin güç giriş terminaline (genellikle L ve N uçları) yapılır. Cihaz tek faz 220V ile beslenir.
---
Detaylı Açıklama:
Bu inverter, tek faz 220V şehir elektriği ile çalışır ve çıkışında 380V 3 faz üretir. 220V giriş bağlantısı için:
- Elektrik panosundan gelen faz (L) ve nötr (N) uçlarını inverterin giriş terminalindeki ilgili yerlere bağlayın.
- Toprak hattını (PE) mutlaka inverterin toprak terminaline bağlayın.
- Giriş kablosu olarak minimum 5 mm² kesitli bakır kablo kullanılması önerilir.
- Şebeke elektriği kesilmeden bağlantı yapılmamalıdır.
- Yanlış bağlantı cihazda arızaya yol açar.
Kullanım sırasında, çıkış tarafında ise 3 fazlı motor bağlantısı yapılır (U-V-W terminalleri).
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Ben Basmadan Otomatik Çalışmasını İstiyorum
▼
?
H901-2S05R5G inverter otomatik çalıştırma
H901 inverter otomatik başlatma parametreleri
H901 start mode, auto start, power on run
H901 inverter start without run button
H901 inverter external start, terminal start, auto run
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G modelinde otomatik çalıştırma için F02.18 parametresi “0” yapılmalı ve komut kaynağı terminal (F00.02=1) olarak ayarlanmalıdır. Enerji gelince otomatik çalışır.
---
Detaylı Açıklama:
H901-2S05R5G inverterde “ren” (RUN) tuşuna basmadan otomatik çalıştırmak için aşağıdaki adımları uygulayın:
1. Komut Kaynağı Seçimi:
- F00.02 parametresini “1” yapın (Terminal). Böylece start/stop komutu dijital girişten (ör. X1 terminali) alınır.
2. Otomatik Yeniden Başlatma:
- F02.18 parametresi “0” olursa, enerji kesilip geldiğinde ve dijital giriş (X1) kısa devre durumunda ise inverter otomatik olarak çalışır.
- F02.18 = 1 yapılırsa, güvenlik amacıyla enerji geldiğinde otomatik çalışmaz, manuel onay gerekir.
3. Bağlantı:
- X1 terminaline harici bir anahtar veya röle bağlayın. X1 ile COM kısa devre olursa inverter çalışır, açık olursa durur.
4. Enerji Verme:
- Enerji verildiğinde ve X1 terminali bağlı ise inverter otomatik olarak motoru çalıştırır.
Uyarı:
Otomatik çalıştırma güvenlik riski oluşturabilir. Makinenizde insan veya ekipman güvenliği için gerekli önlemleri mutlaka alın.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
H901_Mermak_Ileri_Duzey_Kitap_v2 H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf
Çalıştığında 50 Hz 1 Saniyede Geçmesini İstiyorum
▼
?
H901-2S05R5G inverter 50 Hz 1 saniyede çıkış ayarı
H901 inverter rampa süresi parametresi
H901 inverter hızlanma parametresi
H901 inverter acceleration parameter
H901 inverter 50 Hz hız ayarı
Kısa ve Net Cevap (H901-2S05R5G):
5,5 Kw 220V To 380V Motor Sürücü İnverter’da motorun 50 Hz’e 1 saniyede çıkması için F00.17 (kalkış süresi) parametresini 1,00 sn olarak ayarlayın.
---
Detaylı Açıklama:
H901-2S05R5G inverterde motorun 0 Hz’den 50 Hz’e tam olarak 1 saniyede ulaşmasını istiyorsanız, “hızlanma süresi” (rampa süresi) parametresini ayarlamanız gerekir.
- İlgili parametre: F00.17 – Motor Kalkış Süresi (Acceleration Time)
- Açıklama: Motorun 0 Hz’den ayarlanan hedef frekansa (ör: 50 Hz) kaç saniyede çıkacağını belirler.
- Değer aralığı: 0,1 sn – 999,9 sn
- Varsayılan: Genellikle 10 sn veya 5 sn olabilir (cihazda değişebilir)
- Sizin ihtiyacınız: F00.17 = 1,00 sn olarak ayarlayın.
Adım Adım Ayar:
1. İnverter panelinden programlama moduna girin.
2. Menüden F00.17 parametresini bulun.
3. Değerini 1,00 olarak değiştirin ve kaydedin.
4. Çıkış frekansınız 50 Hz ise, motor her start komutunda 1 saniyede 50 Hz’e ulaşacaktır.
Ek Bilgi:
- Eğer yavaşlama (duruş) süresi de hızlı olsun isterseniz, F00.18 (motor duruş süresi) parametresini de ayarlayabilirsiniz.
- Hızlanma süresi çok kısa ayarlanırsa, yüksek ataletli yüklerde motor veya inverter aşırı akım hatası verebilir. Yükünüz ağırsa 1,5–2 sn gibi daha güvenli bir değer seçebilirsiniz.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Cihaz Açıldığında 50 Hz Çıkışların Aktif Olarak Çalışmasını İstiyorum
▼
?
H901-2S05R5G inverter çıkış frekansı başlangıçta 50 Hz ayarı
H901 inverter çıkış frekansı varsayılan ayar
H901 inverter başlangıçta çıkış frekansı nasıl ayarlanır
H901 inverter F0.06 parametresi
H901 inverter otomatik çıkış frekansı başlatma
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında, açılışta çıkış frekansının otomatik olarak 50 Hz olması için F00.08 parametresine 50 Hz değeri girilmelidir.
Detaylı Açıklama:
H901 serisi inverterlerde cihaz açıldığında çıkış frekansının otomatik olarak belirli bir değerde (örneğin 50 Hz) başlamasını istiyorsanız, "Önceden Ayarlanmış Frekans" (Preset Frequency) parametresi olan F00.08'i kullanmalısınız.
- F00.08 – Önceden Ayarlanmış Frekans:
- Açıklama: Cihaz ilk çalıştırıldığında çıkış frekansının hangi değerde olacağını belirler.
- Değer aralığı: 0 – 5000 Hz
- Varsayılan: Genellikle 0 Hz
- Sizin ihtiyacınız için: F00.08 = 50 Hz olarak ayarlayın.
Adım Adım Ayar:
1. Cihazın panelinden programlama moduna girin.
2. F00.08 parametresini bulun.
3. Değerini 50 olarak değiştirin ve kaydedin.
4. Çıkış frekans kaynağı olarak "Preset Frequency" (F00.03 = 0 veya 3) seçili olmalı.
5. Cihazı başlattığınızda inverter çıkışı otomatik olarak 50 Hz olur.
Ek Notlar:
- Eğer harici potansiyometre veya analog giriş ile kontrol kullanıyorsanız, bu durumda çıkış frekansı o kaynaktan gelir.
- Sadece preset frekans (F00.08) aktif ise açılışta otomatik 50 Hz başlar.
- Motor etiket değerleri (güç, voltaj, akım, frekans) F03 grubunda doğru girilmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Açıldığında 50 Hz Sabit Olmasını İstiyorum
▼
?
H901-2S05R5G inverter açıldığında 50 Hz sabit olması için hangi parametreler ayarlanmalı?
H901 inverter sabit frekans ayarı
H901 inverter başlangıç frekansı parametresi
H901 inverter F0.03, F0.04, F0.10 parametreleri
H901 inverter çalışma frekansı sabitleme
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında açıldığında motorun sabit 50 Hz’de çalışması için F00.08 (Preset Frekans) parametresini 50 Hz olarak ayarlayın.
---
### Detaylı Açıklama
H901 serisi inverterlerde motorun açılışta sabit bir frekansta (örneğin 50 Hz) çalışmasını istiyorsanız, aşağıdaki adımları uygulayın:
#### 1. Preset Frekans Ayarı (F00.08)
- F00.08 – Önceden Ayarlanmış Frekans (Preset Frequency):
- Bu parametreye girilen değer, inverter her çalıştırıldığında motorun sabit olarak bu frekansta dönmesini sağlar.
- Değer aralığı: 0–5000 Hz (cihaz modeline göre)
- Siz 50 Hz girin: F00.08 = 50.00
#### 2. Frekans Kaynağı Seçimi (F00.03)
- F00.03 – Devir Ayarı Kaynağı:
- 0: Dijital panel üzerinden (preset frekans)
- 2: 0-10V analog giriş
- 4: Panel üzerindeki potansiyometre
- Sabit frekans için: F00.03 = 0 veya 3 seçilmelidir. Böylece inverter F00.08’deki değeri dikkate alır.
#### 3. Gerekli Diğer Temel Ayarlar
- F00.10 – Maksimum Frekans: 50 Hz veya daha yüksek olmalı (örneğin 50–60 Hz)
- F00.12 – Üst Sınır Frekansı: 50 Hz veya daha yüksek olmalı
#### 4. Adım Adım Uygulama
1. Menüden F00.08 parametresine girin, 50.00 olarak ayarlayın.
2. F00.03 parametresini 0 (veya dijital/preset frekans) olarak seçin.
3. F00.10 ve F00.12 parametrelerinin en az 50 Hz olduğundan emin olun.
4. Start verdiğinizde motor her zaman 50 Hz’de sabit çalışacaktır.
> Not: Eğer harici potansiyometre veya analog giriş ile hız kontrolü istenmiyorsa, yukarıdaki ayarlar ile inverter açıldığında motor doğrudan 50 Hz’de çalışır.
---
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Cihaz Çalıştığında Herhangi Bir Tuşa Basmada 50 Hz Çalışmasını İstiyorum
▼
?
H901-2S05R5G inverter 50 Hz sabit çalışma parametresi
H901 inverter çalışma frekansı ayarı
H901 inverter otomatik başlatma ve sabit frekans ayarı
H901 inverter run mode parametreleri
H901 inverter F0.00, F0.01, F0.03, F0.04 parametreleri
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında, herhangi bir tuşa basmadan otomatik olarak 50 Hz çalışmasını istiyorsanız ana frekans kaynağını sabit (preset) frekans olarak 50 Hz ayarlamanız gerekir.
---
### Detaylı Açıklama
H901 serisi inverterde cihazın açıldığında veya RUN komutu geldiğinde otomatik olarak 50 Hz’de çalışması için aşağıdaki adımları uygulayın:
#### 1. Frekans Referans Kaynağı Seçimi
-
F00.03 – Ana Frekans Referans Kaynağı - 0: Panel (tuş takımı üzerinden ayarlanır)
- 1: Analog giriş (potansiyometre/harici sinyal)
- 2: Dijital preset (önceden ayarlanmış sabit frekans)
- 3: Haberleşme (Modbus)
- 8: PID kontrol
-
Sabit 50 Hz için F00.03 = 2 seçilmelidir.#### 2. Preset Frekans Ayarı
-
F00.08 – Preset Frekans Değeri - Buraya 50.00 girin (F00.08 = 50.00).
- Böylece cihaz çalıştığında otomatik olarak 50 Hz’de çıkış verir.
#### 3. Çalışma Komutu (RUN/STOP)
- Eğer cihazı panel üzerinden başlatmak istemiyorsanız, terminal girişlerinden otomatik RUN komutu verebilir veya otomatik başlatma fonksiyonunu kullanabilirsiniz.
#### 4. Adım Adım Ayar Yöntemi
1. Menüden F00.03 parametresini bulun ve 2 yapın.
2. F00.08 parametresine 50.00 girin.
3. RUN komutu verildiğinde cihaz otomatik olarak 50 Hz’de çalışacaktır.
4. Panelde herhangi bir tuşa basmaya gerek kalmaz.
#### 5. Ek Notlar
- Motor plaka değerlerinin (güç, akım, voltaj, frekans) doğru girildiğinden emin olun.
- Eğer harici bir otomasyon veya uzaktan start kullanıyorsanız, RUN komutunu dijital girişten verebilirsiniz.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
---
Parametre Tablosu (Özet):
| Parametre | Açıklama | Değer |
|---|
| F00.03 | Frekans referans kaynağı | 2 |
| F00.08 | Preset frekans | 50.00 Hz |
---
Kaynak: H901 serisi inverter teknik döküman ve kullanım rehberi.
Cihaz Çalıştığında Herhangi Bir Tuşa Basmadan Çıkış Vermesini İstiyorum
▼
?
H901-2S05R5G inverter çıkış otomatik başlatma parametresi
H901 inverter power on auto start
H901 inverter çıkış otomatik başlatma ayarı
H901 inverter start mode parameter
H901 inverter hangi parametre ile enerji verildiğinde otomatik çalışır
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında, enerji verildiğinde herhangi bir tuşa basmadan otomatik çıkış almak için F02.18 parametresi 0 yapılmalıdır.
Detaylı Açıklama:
H901 serisi inverterlerde, enerji verildiğinde otomatik olarak çıkış (motor start) almak için “Güç geldiğinde otomatik başlatma” özelliği F02.18 parametresi ile yönetilir.
- F02.18 = 0 yapılırsa, terminalden (dijital girişten) start komutu açık ise cihaz enerji geldiğinde otomatik olarak çıkış verir, herhangi bir tuşa basmaya gerek kalmaz.
- F02.18 = 1 yapılırsa, güvenlik amacıyla enerji geldiğinde otomatik başlatma engellenir ve start için tekrar tuşa basmak gerekir.
Adım Adım Ayar:
1. Parametre menüsünden F02.18’i bulun.
2. F02.18 değerini 0 yapın.
3. Dijital girişten (ör. X1 terminali) start komutu sürekli aktif olmalı.
4. Enerji verildiğinde inverter otomatik olarak çıkış verecektir.
Dikkat: Bu ayar güvenlik riski oluşturabilir. Operatör ve makine güvenliği için uygulama şartlarını göz önünde bulundurun.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
U V W Çıkışın Da Voltaj Goremiyoruz
▼
?
H901-2S05R5G inverter U V W çıkışında voltaj yok
H901 inverter çıkış voltajı neden yok
U V W çıkışında voltaj olmama sebepleri
H901 inverter çıkış kontrolü
inverter çıkış voltajı göremiyorum
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında U V W çıkışında voltaj göremiyorsanız, önce inverterin çalıştırma (RUN) komutunu aldığından ve çıkış rölelerinin aktif olduğundan emin olun. Çıkışta voltaj ancak inverter RUN modunda ve motor bağlıyken ölçülür.
---
Detaylı Açıklama:
1. Temel Kontrol Adımları:
- İnvertere enerji verildiğinde U V W çıkışlarında voltaj, inverter RUN (çalışma) komutunu almadan ve motor çalışmadan ölçülmez. Yani sadece inverter açıkken (standby) çıkışlarda voltaj beklemeyin.
- RUN komutu verildiğinde (panelden veya harici start ile), inverter ekranda çıkış frekansı ve akımı göstermeye başlar, bu anda U V W uçlarında 380V 3 faz AC oluşur.
2. Bağlantı ve Ayar Kontrolleri:
- Giriş beslemesinin 220V olduğundan ve faz-nötr bağlantısının doğru yapıldığından emin olun.
- Motor bağlantısı U V W uçlarına doğru şekilde yapılmalı, motor etiketi değerleri (güç, voltaj, akım, frekans) invertere doğru girilmiş olmalı.
- Start/Stop parametresi (F00.02) ve devir ayarı (F00.03) uygun seçilmeli:
- F00.02 = 0 ise panelden çalıştırılır, 1 ise harici start ile çalışır.
- F00.03 = 2 ise harici potansiyometre, 4 ise panel üzerindeki pot ile hız ayarı yapılır.
3. Sık Karşılaşılan Sorunlar:
- Harici start bağlantısı yapılmadıysa veya F00.02 parametresi yanlışsa inverter RUN’a geçmez, çıkışta voltaj oluşmaz.
- Motor parametreleri (F03.01, F03.02, F03.03, F03.04) eksik veya yanlış girildiyse inverter korumaya geçebilir, çıkış vermez.
- Aşırı yük, kısa devre, aşırı sıcaklık gibi bir hata varsa inverter çıkışını kapatır ve ekranda hata kodu gösterir.
4. Adım Adım Kontrol:
1. Giriş voltajını ve bağlantılarını kontrol edin.
2. Motorun U V W uçlarına doğru bağlandığından emin olun.
3. Panelden veya harici start ile RUN komutu verin.
4. Çıkış frekansı ekranda yükseliyorsa, U V W uçlarında voltaj oluşur.
5. Hala voltaj yoksa, inverter hata kodu veriyor mu kontrol edin ve varsa ekranda görünen arıza kodunu not edin.
5. Ek Not:
- İnverter boşta (motor bağlı değilken) veya sadece enerjideyken çıkışında voltaj ölçmek doğru değildir. Çıkışta gerçek voltaj ve frekans, sadece inverter RUN modunda ve motor bağlıyken ölçülür.
- Ölçüm için mutlaka TRUE RMS multimetre kullanın.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Potansiyelleri Bağlamak İstemiyorum Manuel Olsun Ayarı İcin
▼
?
H901-2S05R5G inverter manuel çalışma ayarı
H901 inverter potansiyometre olmadan manuel hız ayarı
H901 hız kontrol cihazı panelden hız ayarı parametreleri
H901 inverter keypad ile hız kontrolü
H901 inverter terminal ile hız ayarı
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G cihazında potansiyometre bağlamadan, manuel hız ayarı için panel üzerinden çalıştırma ve hız ayarı yapılabilir. F00.02 parametresini 0, F00.03 parametresini 4 yaparak sadece panelden manuel kontrol sağlanır.
---
Detaylı Açıklama:
H901-2S05R5G inverterde harici potansiyometre kullanmak istemiyorsanız, cihazı tamamen panel üzerinden manuel çalıştırmak ve hız ayarını paneldeki tuşlar veya panel potansiyometresi ile yapmak mümkündür.
Bunun için aşağıdaki parametreleri ayarlamanız gerekir:
1. F00.02 – Start/Stop Komut Kaynağı
- 0: Panel üzerinden başlat/durdur (manuel)
- 1: Harici (terminal) start
→ *Siz manuel istiyorsanız: F00.02 = 0*
2. F00.03 – Frekans (Hız) Referans Kaynağı
- 2: 0-10V analog giriş (harici potansiyometre)
- 4: Panel üzerindeki potansiyometre veya tuş takımı
→ *Siz manuel istiyorsanız: F00.03 = 4*
Bu iki ayarı yaptıktan sonra, inverteri doğrudan panelden başlatıp durdurabilir ve hız ayarını paneldeki potans ile veya tuşlarla yapabilirsiniz.
Ek olarak, hız sınırlarını ve diğer temel parametreleri de aşağıdan kontrol edebilirsiniz:
- F00.10: Maksimum frekans (ör: 50 Hz veya 400 Hz, motorunuza göre)
- F00.12: Üst frekans limiti
- F00.08: Önceden ayarlanmış frekans (gerekirse)
Kullanım Adımları:
1. Menüden F00.02 = 0 ve F00.03 = 4 olarak ayarlayın.
2. Cihazı panelden başlatın, hız ayarını panelden yapın.
3. Harici potansiyometre veya dijital giriş bağlantısı yapmanıza gerek yoktur.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Termik Ayarını Ve Programını Kurmakta Yardımcı Olurmusunuz
▼
?
H901-2S05R5G inverter termik ayarı
H901 inverter motor koruma parametreleri
H901 inverter aşırı akım koruma parametresi
H901 inverter motor nominal akım ayarı
H901 inverter termik programlama adımları
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G termik (motor koruma) ayarı için motor plaka akımını F03.03 parametresine girin, aşırı akım koruma limiti F02.34 ile belirlenir.
---
### Detaylı Açıklama
#### 1. Motor Plaka Akımı Girişi (Termik Ayarı)
- Cihaz/Model: H901-2S05R5G İnverter
- Ana Parametre:
- F03.03 – Motor Nominal Akımı (A):
- Motorunuzun plakasında yazan nominal akım değeri (örneğin 11A ise) bu parametreye girilir.
- Değer aralığı: Motorunuzun teknik değerine göre değişir.
- Varsayılan: Cihazın fabrika ayarına göre değişir, mutlaka motor plakasına göre güncellenmelidir.
- Etki: Motorun termik koruması, bu akım değerine göre çalışır. Yanlış girilirse motor koruması devreye girmez veya gereksiz yere trip atar.
#### 2. Aşırı Akım Koruma Limiti
- F02.34 – Aşırı Akım Algılama Limiti (%):
- Motor nominal akımının yüzde kaçı aşıldığında inverter korumaya geçeceğini belirler.
- Tipik değer: %180–200 arası önerilir.
- Örnek: Motor akımı 10A ise, %180 limitte 18A’da koruma devreye girer.
- F02.35 – Aşırı Akım Algılama Gecikmesi (ms):
- Aşırı akım algılandığında inverterin ne kadar süre sonra korumaya geçeceğini belirler.
- Ani yüklerde gereksiz tripleri önlemek için birkaç yüz milisaniye (ör. 200–500 ms) seçilebilir.
#### 3. Programlama Adımları
1. Motor plaka değerlerini öğrenin: Motorun üzerinde yazan nominal akım (A), gerilim (V), frekans (Hz) bilgilerini not alın.
2. Cihaz menüsünden F03.03 parametresine girin: Motor nominal akımını girin.
3. F02.34 parametresine geçin: Yüzde olarak aşırı akım limitini belirleyin (%180–200 arası önerilir).
4. F02.35 parametresini kontrol edin: Gecikme süresini uygulamanıza göre ayarlayın.
5. Ayarları kaydedin ve çıkın.
6. Test: Motoru çalıştırıp, inverterin koruma fonksiyonunun doğru çalıştığından emin olun.
#### 4. Ekstra Notlar
- Motor plaka değerleri yanlış girilirse koruma çalışmaz veya gereksiz yere trip atar.
- Yüksek akımda inverterin zarar görmemesi için bu parametreler kritik önemdedir.
- Tüm ayarlar tamamlandıktan sonra düşük hızda test yapılmalı, sistemin stabil çalıştığı görülmelidir.
#### Kitapçık ve Destek
- H901 serisi için Türkçe teknik kitapçık ve uygulama rehberi Mermak CNC tarafından sağlanmaktadır. Ürünle gelmediyse teknik destekten PDF olarak talep edebilirsiniz.
---
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz. Teknik ayar için yukarıdaki adımları izleyebilirsiniz.
Bu Sürücüde E-13 Hatası Veriyor Neden Yapar
▼
?
H901-2S05R5G inverter E-13 hatası
E-13 error code explanation
E-13 arıza kodu nedenleri
E-13 çözümü
H901 inverter error codes
Kısa ve Net Cevap (H901-2S05R5G İnverter E-13 Hatası):
E-13 hatası “Çıkış Faz Kaybı” arızasıdır. Motor ile inverter arasındaki kablolarda kopukluk, motor sargılarında arıza veya inverter çıkışında dengesizlik varsa oluşur. Öncelikle motor bağlantılarını ve kabloları kontrol edin.
---
Detaylı Açıklama:
H901-2S05R5G inverterde E-13 hata kodu, “Output phase loss” yani çıkış faz kaybı arızasını belirtir. Bu arıza şu nedenlerle oluşabilir:
1. İnverterden motora giden kablolarda kopukluk veya gevşeklik:
- Motor bağlantılarını, terminal vidalarını ve kabloları kontrol edin.
- Kablolarda yanık, kopuk veya gevşeklik varsa düzeltin.
2. Motor sargılarında arıza veya dengesizlik:
- Motorun üç faz sargısının (U-V-W) dirençlerini ölçün, aralarında büyük fark olmamalı.
- Motorun kendisinde kısa devre veya açık devre olup olmadığını kontrol edin.
3. İnverter çıkışında dengesizlik veya donanımsal arıza:
- İnverterin üç faz çıkışında (U-V-W) gerilimleri ölçün, dengesizlik varsa inverter arızalı olabilir.
- Sürücü kartı veya güç modülünde arıza varsa teknik servis gerekebilir.
Çözüm Adımları:
- Motor ve inverter arasındaki tüm bağlantıları gözden geçirin.
- Motorun üç faz sargılarını ölçerek arıza olup olmadığını tespit edin.
- Eğer bağlantılar ve motor sağlam ise, inverterin teknik servise gösterilmesi gerekebilir.
Not:
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Kurulum Şeması
▼
?
H901-2S05R5G inverter kurulum şeması
H901 inverter bağlantı şeması
H901-2S05R5G wiring diagram
H901 inverter installation diagram
H901 inverter temel bağlantı adımları
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G kurulum şeması için: Temel bağlantı şeması aşağıda özetlenmiştir. Detaylı şema ve teknik kitapçık ürünle birlikte gelir veya Mermak CNC teknik destekten talep edilebilir.
---
### H901-2S05R5G İnverter Temel Kurulum ve Bağlantı Şeması
1. Güç Girişi:
- L1, L2, L3 (veya R, S, T) terminallerine 220V AC giriş fazlarını bağlayın.
- Topraklama (PE) mutlaka yapılmalıdır.
2. Motor Çıkışı:
- U, V, W terminallerine üç fazlı motorun uçlarını bağlayın.
- Motorun toprak hattı, inverterin PE terminaline bağlanmalıdır.
3. Kontrol Devresi:
- Start/Stop için dijital girişler (X1, X2, X3 vs.) kullanılabilir.
- Hız referansı için analog giriş (AVI/ACI) veya panel potansiyometresi kullanılabilir.
- Acil stop ve güvenlik için harici butonlar önerilir.
4. Röle ve Yardımcı Çıkışlar:
- Programlanabilir röle çıkışları (R1, R2, COM) ile harici kontaktör, lamba veya alarm bağlanabilir.
5. Haberleşme:
- RS485 bağlantısı için 485+ ve 485- terminalleri kullanılır (Modbus RTU desteği vardır).
6. Frenleme Direnci (isteğe bağlı):
- Braking resistor için BR+ ve BR- terminallerine uygun direnç bağlanabilir.
---
Dikkat Edilmesi Gerekenler:
- Tüm bağlantılar enerjisiz durumda yapılmalıdır.
- Kablo kesitleri motor ve inverter gücüne uygun seçilmelidir.
- Motor plaka değerleri inverter parametrelerine doğru girilmelidir.
- Kurulum sonrası test düşük hızda başlatılmalı, aşırı ısınma ve titreşim kontrol edilmelidir.
Detaylı şema ve teknik dokümantasyon için ürünle gelen kitapçığı inceleyin veya Mermak CNC teknik destekten PDF olarak talep edebilirsiniz.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Kablo Bağlantıları Nasıl
▼
?
H901-2S05R5G inverter kablo bağlantıları
H901 inverter motor bağlantısı
H901 inverter giriş çıkış bağlantı şeması
H901 inverter terminal bağlantıları
H901 inverter güç ve kontrol kablo bağlantısı
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G için temel kablo bağlantıları: Güç girişine 220V AC, motor çıkışına 3 faz motor kablosu, kontrol ve kumanda bağlantıları ise terminal klemenslerine yapılır. Tüm bağlantılar yetkili elektrikçi tarafından yapılmalıdır.
---
### Detaylı Bağlantı Açıklaması
#### 1. Güç Girişi Bağlantısı
- L ve N (veya L1-L2): 220V AC şebeke faz ve nötr (veya iki faz) uçları inverterin ana güç girişine bağlanır.
- Toprak (PE): Mutlaka inverterin topraklama terminaline bağlanmalıdır.
#### 2. Motor Çıkış Bağlantısı
- U, V, W: 3 fazlı motorun uçları inverterin U, V, W çıkış terminallerine bağlanır.
- Motor kablosu kısa, kalın ve ekranlı olmalıdır. Faz sırası motorun dönüş yönünü belirler; gerekirse iki faz yeri değiştirilerek yön düzeltilebilir.
#### 3. Kontrol ve Kumanda Bağlantıları
- Start/Stop, ileri/geri, hız potansiyometresi, acil stop gibi fonksiyonlar için terminal klemensleri kullanılır.
- Dijital girişler (X1, X2...): Start, stop, yön gibi sinyaller için.
- Analog giriş (AI): Harici potansiyometre ile hız kontrolü için.
- Röle çıkışları (RO): Motor çalışma, hata, hazır bilgisi gibi durumlar için harici cihazlara bilgi aktarımı sağlar.
#### 4. Ek Güvenlik ve Koruma
- Sigorta ve termik röle: Giriş hattına uygun değerlerde sigorta ve termik röle bağlanmalıdır.
- Topraklama: Hem inverter hem motor mutlaka topraklanmalıdır.
#### 5. Bağlantı Sırası ve Dikkat Edilecekler
1. Tüm bağlantılar enerjisizken yapılmalıdır.
2. Klemens vidaları sıkı olmalı, gevşek bağlantı yapılmamalıdır.
3. Kablo uçları izole edilmeli, kısa devre riski önlenmelidir.
4. Bağlantı sonrası enerji verilmeden önce tekrar kontrol edilmelidir.
Not: H901 serisi inverterlerin bağlantı şeması ve terminal isimleri modelden modele küçük farklılıklar gösterebilir. Cihazın ön panelindeki terminal diyagramı ve kullanım kılavuzu dikkate alınmalıdır.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez.
Kanlo Bağlantıları Nasıl
▼
?
H901-2S05R5G inverter kanlo bağlantıları
H901 inverter bağlantı şeması
H901 inverter motor bağlantısı
H901 inverter giriş çıkış bağlantıları
H901 inverter klemens bağlantıları
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G – Klemens (Kanlo) Bağlantıları:
H901-2S05R5G inverterin klemens bağlantıları için; giriş (L, N), çıkış (U, V, W), topraklama (PE) ve kontrol terminali bağlantılarını doğru şekilde yapmalısınız. Motor çıkışı U-V-W’ye, şebeke girişi L-N’ye, topraklama ise PE’ye bağlanır. Kontrol ve dijital girişler için terminal şemasına göre bağlantı yapılmalıdır.
---
Detaylı Açıklama:
1. Güç Girişi (AC Besleme):
- L, N terminallerine 220V AC faz ve nötr bağlanır.
- PE terminali mutlaka topraklanmalıdır.
2. Motor Çıkışı:
- U, V, W terminallerine üç fazlı motorun uçları bağlanır.
- Motorun yönü ters ise U-V-W’den iki fazın yeri değiştirilerek yön düzeltilebilir.
3. Kontrol (Dijital Giriş/Çıkışlar):
- X1, X2, X3 gibi terminaller start, stop, yön, acil stop gibi fonksiyonlar için kullanılır.
- FWD (ileri), REV (geri), COM (ortak uç) bağlantılarına dikkat edilmelidir.
- Röle çıkışları (R1, R2, NO, NC, COM) harici cihaz veya uyarı için kullanılabilir.
4. Bağlantı Adımları:
- Önce enerji bağlantılarını (L, N, PE) yapın.
- Sonra motor kablolarını (U, V, W) bağlayın.
- Kontrol ve sinyal bağlantılarını şemaya göre yapın.
- Tüm bağlantılar tamamlandıktan sonra enerjiyi verin ve test edin.
5. Dikkat Edilmesi Gerekenler:
- Bağlantı yaparken enerji kesinlikle kapalı olmalı.
- Kablo kesitleri motor ve inverter gücüne uygun olmalı.
- Topraklama bağlantısı mutlaka yapılmalı.
- Klemens vidalarını sıkı şekilde sabitleyin.
Not: Bağlantı şeması ve terminal isimleri cihaz üzerindeki etikette ve kullanım kılavuzunda detaylı olarak gösterilmiştir. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Merhaba 380 Volt İle Çalışan Bir Arçelik Kaset Tipi Klimanın Var Bunu 5.5 Kw Lık Sürücü İle Çalıştırabilirmiyiz Şebeke Voltajı Mız 220 Volt
▼
?
5.5 kW inverter ile 380V klima çalıştırma
H901-2S05R5G inverter 220V giriş 380V çıkış
kaset tipi klima inverter ile çalıştırılır mı
inverter ile klima çalıştırma teknik gereklilikler
H901-2S05R5G teknik özellikler
5,5 Kw 220V To 380V Motor Sürücü İnverter ile 380V Arçelik kaset tipi klima, şebeke 220V ise teknik olarak çalıştırılabilir; ancak klimanın motor gücü 5,5 kW’ı aşmamalı ve inverter çıkış akımı-klima motoru uyumu kontrol edilmelidir. Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.
Detaylı Açıklama:
- H901-2S05R5G inverter, 220V tek faz girişten 380V üç faz çıkış üretir ve 5,5 kW’a kadar olan 380V üç faz motorları çalıştırmak için tasarlanmıştır.
- Arçelik kaset tipi klimanızın kompresör motoru 5,5 kW veya altında ise ve doğrudan üç faz 380V ile çalışıyorsa bu inverter ile çalıştırılabilir.
- Klima üzerinde yer alan motor etiketini kontrol edin: Motor gücü (kW), nominal akım (A) ve gerilim (V) değerleri inverterin çıkış kapasitesini aşmamalıdır.
- İnverter çıkış akımı: Maksimum 13A (380V’da). Klima motorunun nominal akımı bu değeri geçmemelidir.
- Klima, inverter ile çalıştırıldığında start akımı (ilk kalkış anı) inverterin koruma sınırlarını zorlayabilir. Özellikle eski tip veya inverterli olmayan klimalarda bu durum göz önünde bulundurulmalıdır.
- Bağlantı ve kurulumda, inverter çıkışından klimaya doğrudan üç faz bağlantı yapılır. Girişte ise 220V tek faz enerji kullanılmalıdır. Giriş kablosu en az 5 mm² olmalı, çıkışta ise 3x2,5 mm² kablo kullanılabilir.
- Klimanın kontrol sistemi (elektronik kartı) ve yardımcı devreleri de üç faz ile uyumlu olmalıdır. Bazı klimalarda ilave modifikasyon gerekebilir.
- Klima inverterli tip ise, üretici tavsiyesi dışında harici inverter ile çalıştırılması önerilmez.
- Kurulumdan sonra inverter parametrelerinde motor tipi, akım, voltaj ve frekans değerleri klima motor etiketine göre ayarlanmalıdır (F03.00 motor tipi, F03.01 kW, F03.02 voltaj, F03.03 akım, F03.04 frekans vb.).
- Sistemi ilk çalıştırmada düşük hızda test edin, aşırı akım veya hata kodu izleyin.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
Rolesini Proğramlayabilirmiyiz ?
▼
?
H901-2S05R5G inverter röle programlama
H901 inverter röle parametreleri
H901 relay output parameter
H901-2S05R5G röle çıkışı nasıl programlanır
H901 inverter relay function
5,5 Kw 220V To 380V Motor Sürücü İnverter (H901-2S05R5G) cihazında röle çıkışı programlanabilir. Röle fonksiyonu, istediğiniz duruma göre parametre ile atanabilir.
Detaylı Açıklama:
H901 serisi inverterlerde röle çıkışı (ör. R1, R2) programlanabilir ve farklı fonksiyonlara atanabilir. Röle çıkışının hangi durumda aktif olacağı F08.02 ve F08.03 parametreleri ile belirlenir. Seçilebilecek tipik fonksiyonlar:
- RUN: Motor çalışırken röle çeker.
- FAULT: Hata oluştuğunda röle çeker.
- AT SPD: Motor referans hızına ulaştığında röle çeker.
- OL: Aşırı yük uyarısı.
- PID: PID limit/hata durumları.
Örneğin, motor belirli bir devire ulaştığında röle çeksin istiyorsanız, “AT SPEED” fonksiyonu seçilir ve istenirse tolerans parametresi (ör. ±2 Hz) de ayarlanabilir.
Adım Adım Ayar:
1. Cihaz menüsünden röle çıkış fonksiyonu parametresini (F08.02 veya F08.03) bulun.
2. İstediğiniz fonksiyonu (ör. AT SPD) seçin.
3. Gerekirse “AT SPEED” tolerans parametresini ayarlayın.
4. Röle çıkış uçlarını (NO, COM) uygulamanıza göre bağlayın.
Röle fonksiyonunu ve toleransını doğru ayarladığınızdan emin olun. Hedef devir değişirse tolerans parametresini de gözden geçirin. Detaylı parametre kodları ve menü adımları için H901 ileri düzey kitapçığındaki “Röle Fonksiyonları” ve “AT SPEED” başlıklarını inceleyebilirsiniz.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.
Hata Geçmişi Nasıl Kaydedilir ? Nasıl Okunur ?
▼
?
H901-2S05R5G inverter hata geçmişi kaydetme
H901-2S05R5G inverter hata geçmişi okuma
H901 inverter error history
H901 inverter fault record
H901 inverter hata geçmişi nasıl görüntülenir
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G hata geçmişi kaydı ve okuma işlemleri cihaz panelinden yapılır. Menüde “Hata Geçmişi” veya “Fault History” ekranına girerek geçmişte oluşan hata kodlarını ve ilgili çalışma parametrelerini görebilirsiniz.
---
### Detaylı Açıklama
1. Hata Geçmişi Kaydı:
- H901 serisi inverter, oluşan tüm arıza ve hata durumlarını otomatik olarak kendi hafızasında saklar.
- Her hata oluştuğunda, o ana ait çıkış frekansı, çıkış akımı, çıkış voltajı, DC bara voltajı, modül sıcaklığı gibi kritik parametreler de kayıt altına alınır.
2. Hata Geçmişini Okuma:
- Cihazın ön panelinde “MON” (Monitor) veya “FAULT” (Hata) menüsüne girin.
- Menüde “Hata Geçmişi” (Fault History) veya benzeri bir başlık bulunur.
- Bu ekranda en son oluşan hata kodları, hata oluşum zamanı ve o andaki çalışma parametreleri sıralı şekilde görüntülenir.
- Menüde ok tuşlarıyla geçmişteki hata kayıtları arasında gezinebilirsiniz.
- Kayıtlar genellikle son 5~10 hata için tutulur; daha eski kayıtlar otomatik olarak silinir.
3. Pratik Kullanım:
- Hata kodunu ve ilgili parametreleri not alın.
- Manuelde hata kodu açıklamalarına bakarak sorunun kaynağını analiz edin.
- Hata geçmişi silinmek istenirse, menüde “Hata Geçmişini Temizle” (Clear Fault History) seçeneği varsa kullanılabilir.
Not:
Bazı modellerde hata geçmişi sadece cihaz panelinden okunabilir, harici yazılım veya Modbus ile detaylı geçmiş çekmek için teknik dokümana başvurulmalıdır.
Ek Bilgi:
- Hata geçmişi ve çalışma parametreleri, arıza analizi ve bakım için kritik öneme sahiptir.
- Kayıtlı veriler silinirse geri getirilemez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
Hata Loglama Nasıl Yapılır ?
▼
?
H901-2S05R5G inverter hata loglama
H901 inverter hata kaydı nasıl alınır
H901 inverter fault history
H901 inverter alarm geçmişi
H901 inverter error record
Kısa ve Net Cevap (H901-2S05R5G Hata Loglama):
H901-2S05R5G inverterde hata loglama için, inverterin panelinde “Hata Geçmişi” (Fault History) menüsüne girerek geçmişte oluşan hata/alarm kodlarını görebilirsiniz. Hata geçmişi genellikle panel menüsünde veya “FAULT”/“ALARM HISTORY” başlığı altında bulunur.
---
Detaylı Açıklama:
- H901 serisi inverterlerde oluşan tüm hata ve alarmlar, cihazın dahili hafızasında kayıt altına alınır.
- Hata geçmişini görüntülemek için:
1. Panelde “MENU” veya “SET” tuşuna basarak ana menüye girin.
2. Menüde “FAULT HISTORY” veya “ALARM HISTORY” başlığını bulun.
3. Bu bölümde, en son oluşan hata kodları ve varsa açıklamaları listelenir.
4. Her hata kodu, oluştuğu tarih/saat ve tip bilgisiyle birlikte görüntülenir.
- Hata kodlarının anlamları ve detayları için H901 inverter hata kodları tablosuna bakınız.
- Hata geçmişi, cihazın kapatılıp açılmasıyla silinmez; manuel olarak silmek için genellikle menüde “CLEAR HISTORY” veya “RESET FAULT LOG” seçeneği bulunur.
- Hata geçmişi sayesinde arıza tespiti ve bakım süreçleri kolaylaşır.
Not: Hata kodlarının detaylı açıklamaları ve çözüm yolları için H901 serisi inverter kullanım kılavuzundaki “Hata Kodları” bölümüne başvurunuz.
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Mod Bus Haberleşme Nasıl Yapılır ?
▼
?
H901-2S05R5G inverter Modbus haberleşme nasıl yapılır?
H901 inverter Modbus parametreleri
H901 inverter Modbus bağlantı ayarları
H901 inverter RS485 bağlantısı
H901 inverter Modbus iletişim protokolü
5,5 Kw 220V To 380V Motor Sürücü İnverter H901-2S05R5G için Modbus haberleşme RS485 üzerinden, Modbus-RTU protokolüyle yapılır. Temel bağlantı: 485+ ve 485- terminallerine bağlanır, haberleşme parametreleri inverter menüsünden ayarlanır. Komut kaynağı “haberleşme (Modbus)” seçilmelidir.
---
### Detaylı Modbus Haberleşme Ayarları ve Prosedürü
1. Donanım Bağlantısı:
- H901-2S05R5G inverterde RS485 arayüzü bulunur.
- Bağlantı için inverter üzerindeki 485+ ve 485- terminallerini kullanın.
- PLC, HMI veya PC tarafında da RS485 arayüzü olmalıdır.
2. Temel Parametre Ayarları:
- Haberleşme protokolü: Modbus-RTU (slave)
- Slave adresi: 1~247 arası seçilebilir (fabrika çıkışı genellikle 1)
- Baud rate: 9600, 19200, 38400 gibi seçenekler menüden ayarlanır.
- Parity/Stop bit: Menüden “None, Even, Odd” gibi seçenekler ayarlanabilir.
- Komutlar: 0x03 (okuma), 0x06 (yazma) desteklenir.
3. Parametre Menüsünde Yapılması Gerekenler:
- Komut kaynağı parametresini “haberleşme/Modbus” olarak seçin (genellikle 2).
- Haberleşme hızı, adres ve parity parametrelerini cihaz ve master ile aynı olacak şekilde ayarlayın.
- Modbus ile kontrol edilecekse hız referansı, start/stop komutu ve parametre okuma/yazma işlemleri yapılabilir.
4. Kullanım Senaryosu:
- PLC/PC’den hız referansı, start/stop komutu ve parametre okuma/yazma işlemleri yapılabilir.
- Röle fonksiyonları, hata bilgisi, çoklu hız gibi ek fonksiyonlar da Modbus üzerinden yönetilebilir.
5. Uygulama Notları:
- Modbus adres tablosu ve detaylı register listesi için teknik kitapçığa başvurun.
- Master cihazda (PLC, HMI, PC) Modbus-RTU slave olarak H901’i tanımlayın.
- Hatalı baud rate veya adres seçimi iletişimde sorun yaratır, değerleri iki tarafta da aynı yapın.
Ekstra Bilgi:
- Modbus ile çoklu hız, PID setpoint, hata loglama gibi gelişmiş fonksiyonlar da kullanılabilir.
- H901 serisi inverterde Modbus haberleşme standarttır, ekstra modül gerekmez.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf
H901_Mermak_Ileri_Duzey_Kitap_v2 H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf
Bir Tane Sürücü İle İki Adet Motor Çalıştırılabilir Mi ?
▼
?
Bir tane sürücü ile iki adet motor çalıştırılabilir mi? H901-2S05R5G
H901-2S05R5G inverter ile iki motor çalıştırma
H901 inverter iki motor bağlantısı
Aynı inverter ile iki motor çalıştırma
H901-2S05R5G çoklu motor kullanımı
5,5 Kw 220V To 380V Motor Sürücü İnverter ile birden fazla motor doğrudan çalıştırılması teknik olarak önerilmez; her sürücüye sadece bir motor bağlanmalıdır.
Detaylı Açıklama:
H901-2S05R5G inverter gibi VFD’ler (hız kontrol cihazları), üzerinde tanımlanan motor parametrelerine göre (güç, akım, frekans, devir, vb.) tek bir motorun kontrolü için tasarlanmıştır.
- Aynı anda iki motoru bağlamak, motorların yükleri ve karakteristikleri birebir aynı olsa bile, motor koruma, kalkış akımı, hız kontrolü ve termal denge açısından ciddi riskler oluşturur.
- Farklı yükte veya farklı tipte motorlar bağlanırsa, bir motorun fazla yüklenmesi veya diğerinin eksik çalışması gibi sorunlar yaşanır.
- VFD, motorun plaka değerlerine göre ayarlanır (F03.01–F03.05 parametreleri). İki motor bağlandığında bu değerler doğru girilemez ve koruma fonksiyonları devre dışı kalır.
- Eğer çok kısa süreli ve aynı tipte iki motoru birlikte çalıştırmak zorunlu ise, toplam güç inverter kapasitesini aşmamalı ve motorlar kesinlikle aynı model ve güçte olmalıdır. Yine de bu uygulama üretici tarafından önerilmez ve garanti dışı kalır.
- Endüstride birden fazla motorun aynı anda tek sürücüyle çalıştırılması gerekiyorsa, özel çoklu motor VFD’leri veya kontaktörlü sistemler kullanılır. Ancak hız kontrolü ve koruma hassasiyeti azalır.
Doğru ve güvenli kullanım için her motora ayrı bir inverter önerilir.
Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.
TR − TL
