? H901-4T07R5G giriş çıkış voltajı
H901 inverter giriş voltajı
H901 inverter çıkış voltajı

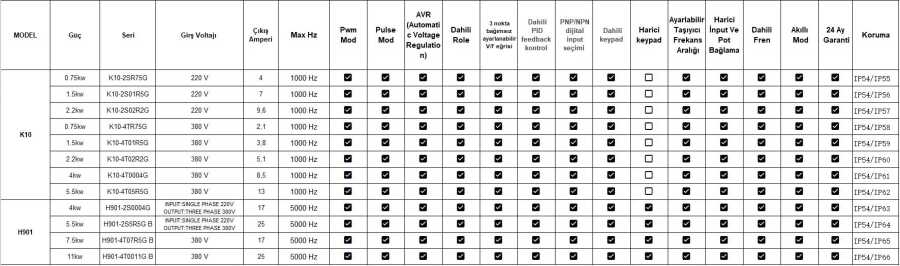

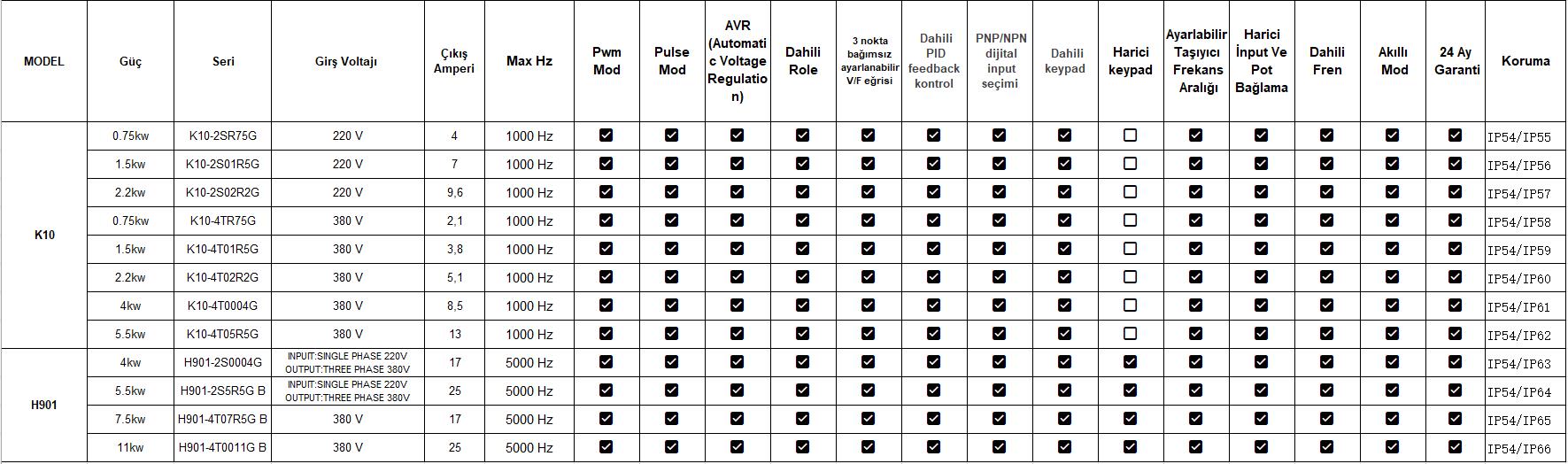

7,5 Kw 380V Motor Sürücü İnverter giriş çıkış
220V giriş 380V çıkış destekler mi
7,5 Kw 380V Motor Sürücü İnverter H901-4T07R5G üç faz 380V AC giriş ister, 220V girişle 380V çıkış vermez.

Bu inverter, doğrudan üç fazlı 380V AC şebeke gerilimi ile çalışır. 220V tek faz giriş ile 380V üç faz çıkış üretme özelliği yoktur. Yani 220V girişten 380V çıkış almak için uygun değildir. Eğer elinizde sadece 220V varsa, bu inverter çalışmaz. Girişte mutlaka üç faz 380V AC enerji olmalıdır. Solar veya başka bir kaynaktan enerji verilecekse de, önce uygun bir DC/AC inverter ile 380V üç faz AC elde edilip H901-4T07R5G'ye besleme yapılmalıdır. Fiyat ve stok için cnc-marketi.com'u kontrol ediniz.

? H901-4T07R5G inverter röle programlama
H901 inverter röle parametreleri
H901 relay output parameter
H901-4T07R5G relay function
H901 inverter röle çıkışı nasıl programlanır
7,5 Kw 380V Motor Sürücü İnverter (H901-4T07R5G) röle çıkışları programlanabilir. Röle fonksiyonu F08.02 ve F08.03 parametreleri ile istenen duruma atanabilir.

Detaylı Açıklama:
H901-4T07R5G inverterde iki adet programlanabilir röle çıkışı (R1 ve R2) bulunur. Rölelerin hangi durumda çekeceği F08.02 (R1) ve F08.03 (R2) parametreleri ile belirlenir. Bu parametreler ile röleye aşağıdaki gibi fonksiyonlar atanabilir:

- 1: Çalışıyor (RUN)
- 2: Hata (FAULT)
- 3: Hız seviyesine ulaşıldı (AT SPEED)
- 4: Hız referansına ulaşıldı (FAR)
- 5: Sıfır hızda çalışıyor
- 6: Motor aşırı yük ön alarmı
- 7: İnverter aşırı yük ön alarmı
- 38: Tüm arızalar
- 42-44: Kilit çıkışları
- Toplamda 0-44 arası çok sayıda seçenek vardır.

Ayar Adımları:
1. Cihaz menüsünden F08.02 (R1) veya F08.03 (R2) parametresini seçin.
2. İstediğiniz fonksiyon kodunu girin (ör. RUN için 1, FAULT için 2, AT SPEED için 3).
3. (İsteğe bağlı) Röle çıkışının gecikmeli çalışmasını istiyorsanız F08.18 (R1) veya F08.19 (R2) parametresine saniye cinsinden gecikme süresi girin.
4. (İsteğe bağlı) Röle çıkışının normalde açık/kapalı davranışını değiştirmek için F08.22 parametresini kullanın.
5. Ayarları kaydedip, ilgili çalışma senaryosunu test edin.

Bağlantı:
- Röle NO → yük kontaktörü bobini veya uyarı lambası
- Röle COM → besleme hattı (24V veya faz)
- Yük kontaktörü veya lamba → nötr/0V

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
H901_Mermak_Ileri_Duzey_Kitap_v2 H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf

? H901-4T07R5G inverter hata geçmişi kaydetme
H901-4T07R5G inverter hata geçmişi okuma
H901-4T07R5G inverter hata geçmişi nedir
H901 inverter fault history
H901 inverter error log
Kısa ve Net Cevap (H901-4T07R5G Hata Geçmişi):
H901-4T07R5G inverterde hata geçmişi F12.xx parametre grubunda otomatik olarak kaydedilir, panelden okunabilir. Hata geçmişi; hata tipi, oluştuğu frekans, akım, gerilim, giriş/çıkış durumu ve zaman bilgilerini içerir. Kayıtlar silinmez, sadece parametre sıfırlama ile temizlenir.

---

Detaylı Açıklama:
H901-4T07R5G inverterde oluşan tüm hata (arıza) olayları cihazın kendi hafızasında otomatik olarak kaydedilir. Bu kayıtlar, inverterin panelinden veya Modbus ile okunabilir. Hata geçmişi fonksiyonu sayesinde; geçmişte hangi hata kodlarının, hangi sırayla, hangi koşullarda oluştuğu izlenebilir. Bu, arıza tespiti ve bakım planlaması için çok önemlidir.

Kayıtlı Bilgiler ve İlgili Parametreler:
- Hata geçmişi F12.xx parametre grubunda tutulur.
- Her hata için şu bilgiler kaydedilir:
- Hata tipi (kod)
- Hatanın oluştuğu frekans (F12.27, F12.37)
- O anki akım (F12.28, F12.38)
- O anki DC bar gerilimi (F12.29, F12.39)
- Hata anında giriş/çıkış terminalleri durumu (F12.30, F12.31, F12.40, F12.41)
- Hata oluştuğunda inverterin çalışma durumu (F12.32, F12.42)
- Hata oluştuğu anda toplam çalışma süresi ve açılış süresi (F12.33, F12.34, F12.43, F12.44)

Nasıl Okunur?
1. Panelde “F12” parametre grubuna girin.
2. F12.27–F12.44 arası parametrelerde en son ve bir önceki hata olayının detaylarını görebilirsiniz.
3. Her parametre, farklı bir veri (ör. F12.37: ilk hata anı frekansı, F12.38: ilk hata anı akımı) gösterir.
4. İleri/geri tuşlarıyla diğer hata kayıtlarını inceleyebilirsiniz.

Kayıtlar Nasıl Temizlenir?
- Hata geçmişi, inverterin parametreleri fabrika ayarlarına döndürülmedikçe silinmez.
- Manuel olarak tek tek silme yoktur, ancak “parametre sıfırlama” işlemiyle tüm geçmiş temizlenir.

Ne İşe Yarar?
- Arıza kaynağını, oluşma sıklığını ve koşullarını tespit etmenizi sağlar.
- Bakım ve servis işlemlerinde geçmiş arızaları inceleyerek doğru müdahale yapılmasına yardımcı olur.
- Tekrarlayan veya kritik arızalarda sistemsel hata analizi yapılabilir.

Ek Not:
Fiyat ve stok için cnc-marketi.com’u kontrol ediniz. Teknik kullanım ve detaylı parametreler için Mermak CNC teknik destek ekibinden de yardım alabilirsiniz.

? H901-4T07R5G inverter alarm history detaylı anlatım
H901 inverter alarm geçmişi nasıl görüntülenir
H901 alarm geçmişi silme
H901 alarm geçmişi parametreleri
H901 inverter hata geçmişi görüntüleme ve kullanımı
Kısa ve Net Cevap (H901-4T07R5G Alarm History):
H901-4T07R5G inverterde “Alarm History” menüsü, geçmişte oluşan tüm hata ve uyarı kodlarını sıralı şekilde görüntülemenizi sağlar. Menüden alarm geçmişini görebilir, her bir hata kodunun detayına ulaşabilirsiniz.

---

### Detaylı Açıklama

#### 1. Alarm History Nedir?
H901-4T07R5G inverterde “Alarm History” (Alarm Geçmişi), cihazda oluşan tüm hata (ariza) ve uyarıların kaydını tutan bir hafıza fonksiyonudur. Herhangi bir arıza veya uyarı oluştuğunda, inverter bu olayı bir sıra numarası ile hafızaya kaydeder. Bu sayede geçmişte hangi hataların, hangi sırayla ve kaç kez oluştuğu izlenebilir.

#### 2. Alarm History Nasıl Görüntülenir?
- Panelde Menüye Girin: Ana ekranda “Menu” veya “Set” tuşuna basarak menüler arasında gezinin.
- Alarm/History veya Fault History Seçin: “Alarm History” veya “Fault History” menüsünü seçin.
- Kayıtları İnceleyin: Ekranda en son oluşan hata kodu (ör: E.OC, E.OH, E.OL vb.) ve oluşma sırası görünür. Tuşlarla geçmiş kayıtlar arasında ileri/geri hareket edebilirsiniz.
- Her Kayıt İçin: Hata kodu, oluşma zamanı (varsa), hata tipi ve sırası görüntülenir.

#### 3. Alarm History Özellikleri
- Kayıt Sayısı: Genellikle son 10–20 arıza/uyarı kaydı tutulur.
- Silme: Alarm geçmişi, genellikle menüden “Clear” veya “Reset” komutu ile silinebilir. Bu işlemden sonra hafıza sıfırlanır.
- Her Kayıt: Sıra numarası, hata kodu ve bazen oluşma zamanı ile birlikte gösterilir.

#### 4. Pratik Kullanım
- Bakım ve Arıza Analizi: Alarm geçmişi, arıza tekrarı veya sık yaşanan sorunların tespiti için kullanılır.
- Servis ve Destek: Teknik servis talebinde, alarm geçmişi ekranının fotoğrafı iletilirse, hızlı teşhis sağlanır.
- Kayıtların İncelenmesi: Sık tekrarlayan hatalar (ör: aşırı akım, aşırı sıcaklık, düşük voltaj) varsa, sistemsel bir sorun olduğu anlaşılır.

#### 5. Dikkat Edilmesi Gerekenler
- Alarm geçmişi silinirse eski kayıtlar geri getirilemez.
- Hataların nedenini analiz etmek için alarm kodlarının açıklamalarına ve oluşma sıklığına bakılmalıdır.

---

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.

? Parity nedir
Eşlik nedir
H901-4T07R5G parity
H901 inverter parity
H901-4T07R5G haberleşme parametreleri
Kısa ve Net Cevap (H901-4T07R5G – Parity/Eşlik):
Parity (Eşlik), H901-4T07R5G inverterde Modbus haberleşme ayarlarında kullanılan, veri iletiminde hata kontrolü sağlayan parametredir. Haberleşme menüsünden Even (Çift), Odd (Tek) veya None (Yok) olarak seçilir.

---

Detaylı Açıklama:
H901-4T07R5G 7,5 kW 380V Motor Sürücü İnverter üzerinde RS485 arayüzü ile Modbus-RTU haberleşmesi yapılırken, parity (eşlik) parametresi, veri iletiminde hata kontrolü için kullanılır. Parity, iletilen veri paketlerinin doğruluğunu kontrol eder ve üç temel seçenek sunar:

- None (Yok): Eşlik biti kullanılmaz. Veri doğrudan iletilir.
- Even (Çift): Gönderilen veri bitlerinin toplamı çift olacak şekilde ek bir bit eklenir.
- Odd (Tek): Gönderilen veri bitlerinin toplamı tek olacak şekilde ek bir bit eklenir.

Ayarlama Adımları:
1. H901 inverterin menüsünden haberleşme (Modbus) parametrelerine girin.
2. Parity/Eşlik parametresini bulun (genellikle haberleşme parametre grubunda yer alır).
3. Haberleşeceğiniz cihazın (PLC, HMI, PC vb.) parity ayarı ile aynı olacak şekilde seçin.
4. Ayarı kaydedin ve haberleşmeyi test edin.

Not: Yanlış parity seçimi, Modbus iletişiminde bağlantı hatalarına yol açar. Haberleşeceğiniz cihazın ayarları ile uyumlu olmasına dikkat edin.

Ek Bilgi:
H901 serisi inverterde Modbus haberleşme için baud rate, slave adresi ve parity gibi temel parametreler doğru şekilde ayarlanmalıdır. Parity ayarı, haberleşme güvenliği ve veri bütünlüğü için kritik öneme sahiptir.

? H901-4T07R5G inverter Modbus haberleşme nasıl yapılır?
H901 inverter Modbus parametreleri
H901 inverter Modbus nedir
H901 inverter Modbus kullanım alanları
H901 inverter Modbus bağlantı adımları
7,5 Kw 380V Motor Sürücü İnverter H901-4T07R5G cihazında Modbus haberleşme RS485 üzerinden yapılır, merkezi otomasyon ve uzaktan kontrol için kullanılır. Modbus ile hız, start/stop, parametre okuma/yazma gibi işlemler yapılabilir. Özellikle PLC, HMI ve PC ile haberleşme gerektiren endüstriyel otomasyon uygulamalarında tercih edilir.

---

### Detaylı Açıklama

#### 1. Modbus Haberleşme Nedir?
- H901-4T07R5G inverterde Modbus-RTU slave protokolü standart olarak bulunur.
- Fiziksel bağlantı RS485 arayüzü ile sağlanır (485+ ve 485- terminalleri).
- Modbus, endüstride yaygın kullanılan bir haberleşme protokolüdür ve inverterin uzaktan merkezi kontrolünü sağlar.

#### 2. Nerelerde Kullanılır?
- PLC, HMI, PC gibi cihazlarla merkezi kontrol ve izleme gereken tüm otomasyon uygulamalarında kullanılır.
- Örneğin: Fabrika otomasyonu, makine entegrasyonu, uzaktan hız ve durum kontrolü, parametre izleme.

#### 3. Temel Modbus Bağlantı ve Ayar Adımları
1. Bağlantı:
- RS485 kablosunun 485+ ve 485- uçlarını inverter üzerindeki ilgili terminallere bağlayın.
2. Parametre Ayarları:
- Haberleşme parametrelerini inverter menüsünden ayarlayın:
- Baud rate (iletişim hızı)
- Slave adresi (1–247 arası)
- Parity (Eşlik)
- Komut kaynağı parametresini “haberleşme (Modbus)” olarak seçin.
3. Kullanım:
- Modbus üzerinden hız referansı, start/stop komutu, parametre okuma/yazma işlemleri yapılabilir.
- Komutlar: 0x03 (okuma), 0x06 (yazma).
4. Uygulama:
- H901 inverteri birden fazla cihaz ile (ör. birden fazla inverter veya farklı otomasyon cihazları) aynı hatta kullanabilirsiniz.
- Modbus adres tablosu ve uygulama örnekleri için teknik dokümana başvurun.

#### 4. Pratikte Ne İşe Yarar?
- Operatör panelinden bağımsız, uzaktan tüm inverter ayarlarını ve komutlarını otomasyon sistemi üzerinden yönetebilirsiniz.
- Arıza izleme, enerji verimliliği, toplu veri toplama ve merkezi yönetim sağlar.

#### 5. Parametreler ve Teknik Detaylar
- F00.28: Haberleşme kaynağı seçimi (0: RS485 Modbus aktif)
- F00.29: Slave adresi
- F00.30: Baud rate (örn. 9600, 19200)
- F00.31: Parity (E/O/N)
- F00.32: Stop bit ayarı

#### 6. Dikkat Edilmesi Gerekenler
- RS485 hattı doğru şekilde sonlandırılmalı ve kablo ekranlaması yapılmalıdır.
- Tüm cihazlarda baud rate, parity ve adresler çakışmayacak şekilde ayarlanmalıdır.
- Modbus adres tablosu ve uygulama örnekleri için teknik dokümana başvurulmalıdır.

---

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, burada fiyat bilgisi verilmemektedir.

Kaynak: H901 Mermak İleri Düzey Kitap, Mermak Bilgi Deposu, H901 Kullanım Kılavuzu
H901 user manual v1.01 .pdf
H901_Mermak_Ileri_Duzey_Kitap_v2 H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf

? Bir tane sürücü ile iki adet motor çalıştırılabilir mi? H901-4T07R5G
H901-4T07R5G inverter ile iki motor bağlantısı
Aynı inverter ile iki motor çalıştırma
H901 inverter çoklu motor bağlantısı
H901-4T07R5G inverter iki motor kullanımı
7,5 Kw 380V Motor Sürücü İnverter (H901-4T07R5G) ile birden fazla motor doğrudan ve güvenli şekilde çalıştırılması önerilmez. Her inverter, etiketteki motor gücüne uygun tek bir motor için ayarlanmalıdır.

---

### Detaylı Açıklama

- H901-4T07R5G inverter ve benzeri VFD’ler, üzerinde tanımlanan motorun plaka (güç, akım, frekans, devir) değerlerine göre çalışacak şekilde tasarlanır ve koruma algoritmaları buna göre işler.
- İki motoru aynı anda tek bir inverter çıkışına bağlamak teknik olarak mümkündür; ancak bu durumda:
- Her iki motorun da aynı güçte, aynı devirde ve aynı tipte olması gerekir.
- Motor parametreleri (F03.01, F03.02, F03.03, F03.04, F03.05) iki motorun toplam değerine göre girilmelidir.
- Koruma fonksiyonları (aşırı akım, aşırı yük, termal koruma) sağlıklı çalışmaz; bir motor arızalansa diğeri de etkilenir.
- Farklı yükte veya farklı anda çalıştırma mümkün değildir; iki motor aynı anda başlar, aynı anda durur.
- Hız kontrolü, kalkış ve duruş karakteristikleri iki motorun toplamına göre olur; biri boştayken diğeri yükteyse dengesizlik ve arıza riski oluşur.
- Özellikle CNC, pompa, fan gibi uygulamalarda tek inverter/tek motor prensibi güvenlik ve uzun ömür için zorunludur.
- Eğer uygulamanızda iki motoru tek inverterle çalıştırmak teknik olarak mecbur ise, her iki motorun aynı anda devreye girmesi ve toplam güç/akım değerinin inverteri aşmaması gerekir. Ancak bu durumda inverter koruma fonksiyonları optimum çalışmaz ve üretici garantisi dışı kalır.

Sonuç:
Her motor için ayrı inverter kullanılması tavsiye edilir. Birden fazla motor bağlamak güvenli ve standart bir uygulama değildir.

Fiyat ve stok için cnc-marketi.com’u kontrol ediniz, fiyat bilgisi burada verilmez.

? H901-4T07R5G inverter Mach3 kontrol kartı uyumluluğu
H901 inverter harici kontrol kartı bağlantısı
H901 inverter dijital girişler
H901 inverter start/stop harici sinyal
H901 inverter 0-10V hız referansı
H901-4T07R5G 7,5 kW 380V Motor Sürücü İnverter, Mach3 kontrol kartı ile uyumlu olarak kullanılabilir. Mach3 kontrol kartları genellikle spindle (mil) hız kontrolü için 0-10V analog çıkış ve start/stop için röle veya dijital çıkış sağlar. H901 serisi inverterde bu fonksiyonları destekleyen girişler ve parametreler mevcuttur.



1. Start/Stop (Çalıştırma-Durdurma):
- Mach3 kartının dijital çıkışını (ör. röle veya optokuplör çıkışı) inverterin X1 (FWD) ve COM terminallerine bağlayın.
- H901 inverterde F07.00 parametresini 1 (Forward Run) olarak ayarlayın.
- Komut kaynağı parametresi F00.02 = 1 (Harici Start) olmalı.

2. Hız Kontrolü (0-10V Analog):
- Mach3 kartının 0-10V analog çıkışını inverterin AVI (veya ACI) terminaline, GND’sini de COM’a bağlayın.
- H901 inverterde F00.03 parametresini 2 (0-10V ile hız kontrolü) olarak ayarlayın.

3. Motor Yönü:
- Eğer Mach3 üzerinden yön kontrolü de isteniyorsa, ikinci bir dijital çıkışı inverterin X2 (REV) terminaline bağlayıp F07.01 parametresini 2 (Reverse Run) olarak atayabilirsiniz.

4. Motor Etiket Bilgileri:
- Motorunuzun plaka değerlerini F03 grubundaki parametrelere eksiksiz girin (güç, akım, frekans, devir).

5. Ek Ayarlar:
- CNC uygulamalarında SVC (vektör) mod önerilir: F00.01 = 1.
- Spindle için maksimum frekans: F00.10 = 400 Hz (standart spindle motorlar için).


H901-4T07R5G inverter, Mach3 kontrol kartı ile tam uyumludur. Doğru bağlantı ve parametre ayarları ile start/stop ve hız kontrolü sorunsuz çalışır. Her iki cihazın bağlantı uçlarını ve parametrelerini yukarıdaki şekilde yapılandırmanız yeterlidir.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmemektedir.

? H901 inverterlerde fan kontrolü parametre ile yönetilmektedir. Eğer inverter fanı sürekli çalışıyorsa F02.46 parametresi büyük ihtimalle 1 olarak ayarlanmıştır. Bu değer 0 yapıldığında fan yalnızca inverter çalışırken devreye girer. CNC tezgâhlarında fanın sürekli çalışması gereksiz ses ve toz çekimine neden olabilir. Ayrıca fan ömrü kısalır. Fan kontrolüne ek olarak inverter sıcaklığı F02.45 parametresiyle izlenmelidir; bu parametre modül sıcaklık alarm eşiğini belirler. Taşıyıcı frekans yüksekse (F00.15) inverter daha fazla ısınır, bu nedenle fan daha sık devreye girer. Uzun ömür için F00.15 orta seviyede tutulmalı, ortam sıcaklığının 40°C üzerine çıkmaması sağlanmalıdır. Gerekirse pano içine ek havalandırma eklenmelidir.

? CNC sistemlerinde acil stop fonksiyonu insan güvenliği açısından kritik bir konudur. H901 inverterlerde acil stop terminalden parametre ile atanabilir. Öncelikle X girişlerinden biri seçilir ve buna F07.00–F07.06 arasından uygun terminal fonksiyonu tanımlanır. Acil stop için ilgili terminale fonksiyon kodu 47 atanmalıdır. Terminal komut tipi F07.11 ile iki telli veya üç telli sisteme uygun şekilde seçilmelidir. Ayrıca yanlışlıkla yeniden çalışmayı önlemek için F02.18 parametresi 1 yapılmalıdır. Frenleme gerekiyorsa F01.10 ile durma modu deceleration selected olmalı, F01.11–F01.14 DC fren parametreleri makineye göre ayarlanmalıdır. Acil stop sistemlerinde inverter hiçbir zaman tek güvenlik elemanı olmamalı, mekanik frenleme desteklenmelidir.

? Spindle motorlarda H901 inverterin sağlıklı çalışabilmesi için motor parametrelerinin eksiksiz tanımlanması şarttır. Öncelikle kullanılan spindle motorun etiket değerleri alınmalıdır. F03.01 motor gücü 7,5 kW olarak ayarlanmalı, F03.02 motor gerilimi 380V girilmelidir. F03.03 motor nominal akımı etikette yazan amper değerine göre ayarlanır. Spindle motorlar genellikle 400 Hz çalıştığı için F03.04 motor frekansı 400 Hz yapılmalı, buna paralel olarak F00.10 maksimum frekans da 400 Hz olarak ayarlanmalıdır. F00.01 parametresinde SVC aktif edilmelidir. Yüksek devirli spindle’larda F00.15 taşıyıcı frekansı çok yükseltilmemeli, 4–5 kHz idealdir. Son olarak F03.27 ile statik motor tanıma yapılması inverterin motoru doğru modellemesini sağlar.

? Uzun motor kablosu kullanımı özellikle 380V CNC sistemlerinde inverter üzerinde ciddi elektriksel stres oluşturur. 7,5 kW H901 inverter ile motor arasındaki kablo mesafesi 100 metreyi aşıyorsa dv/dt etkisi ciddi şekilde artar. Bu durum motor sargı izolasyonuna ve inverter IGBT’lerine zarar verebilir. Öncelikle F00.15 taşıyıcı frekansı düşürülmelidir, ideal aralık 3–4 kHz’dir. Ardından motor akım kontrolü için F02.34 (akım limit seviyesi) %180–200 aralığında ayarlanmalıdır. F06.18 ve F06.19 parametreleri ile VF stall koruması aktif edilmelidir. Eğer sistem SVC modda çalışıyorsa F04.06 slip kazancı %100 civarında bırakılmalıdır. Ayrıca F00.10 maksimum frekans gereksiz yere yükseltilmemelidir. Donanımsal olarak çıkış reaktörü önerilir. Bu ayarlar uzun kablolu CNC sistemlerinde hem arıza sayısını azaltır hem inverter ömrünü uzatır.

? CNC Router uygulamalarında düşük devirlerde oluşan titreşim ve mekanik uğultunun en temel nedeni inverterin yanlış kontrol modunda çalışması veya motor parametrelerinin eksik girilmiş olmasıdır. Öncelikle H901 inverterin kesinlikle V/F modunda bırakılmaması gerekir. Parametre F00.01 değeri 1 yapılarak sensorless vector control aktif edilmelidir. Ardından motor etiket bilgileri F03.01 (motor gücü), F03.02 (motor gerilimi), F03.03 (motor akımı), F03.04 (motor frekansı) ve F03.05 (motor devri) birebir girilmelidir. Bu değerler doğru girilmeden inverter motoru yanlış manyetik model ile sürer ve bu da titreşimi artırır. Ayrıca taşıyıcı frekans çok yüksek ayarlanmışsa motor uğultusu artar. F00.15 parametresi 4–6 kHz aralığına çekilmelidir. Son olarak F01.07 parametresi S-eğrisi seçilerek hızlanma yumuşatılmalıdır. Bu ayarların tamamı CNC Router sistemlerinde titreşimi ciddi şekilde azaltır.

? Carrier frekansı düşürmek, S-eğrisi kullanmak, motoru nominalde zorlamamak ve uygun fren direnci kullanmak gerekir.

? F02.18=0 ise terminal komutu açık kalmışsa çalışır, güvenlik için =1 önerilir.

? Evet, standart Modbus RTU destekler. F00.28=0.

? F02.46=0 ise sadece çalışırken, =1 ise sürekli fan çalışır.

? F03.27=1 (statik) veya 2 (dinamik) seçilerek otomatik tuning yapılır.

? Çalışır ancak stabil olmaz. F03 grubundaki etiket bilgileri mutlaka girilmelidir.

? CNC ve spindle için her zaman SVC (vektör) önerilir. F00.01=1.

? Akım veya voltaj koruması devreye giriyor olabilir. F02.34 ve F02.45 kontrol edilmelidir.

? Carrier frekansı çok düşük olabilir. F00.15 değeri 4–6 kHz önerilir.

? F07.00 terminal fonksiyonu 47 (Emergency Stop) olarak ayarlanmalıdır.

? X1 terminali FWD, COM ortak olacak şekilde bağlanır. F07.00=1 ayarlanmalıdır.

? F00.09 ile yön değiştirilebilir veya U-V-W fazlarından ikisi yer değiştirilir.

? CNC ve hassas kontrol sistemlerinde önerilir. EMC bölümü kitapta detaylı anlatılmıştır.

? 100 m üzeri kablolarda dv/dt artar. Carrier frekansı düşürülmeli veya çıkış reaktörü eklenmelidir.

? Spindle duruşu hızlı isteniyorsa evet. 7,5 kW için 75Ω / 1000W direnç önerilir.

? Lineer yerine S-eğrisi önerilir. F01.07=1 seçin. Bu mekanik darbeleri azaltır.

? SVC modunda hayır. F00.01=1 seçilmeli, motor parametreleri doğru girilmeli ve F06.01 otomatik torque boost aktif olmalıdır.

? Yanlış motor parametreleri veya yüksek carrier frekansı sebep olur. F03 motor etiket değerleri girilmeli, F00.15 4–6 kHz aralığına çekilmelidir.

? Standart 400 Hz spindle motorlar için F00.10=400 Hz ayarlanmalıdır. V/F yerine SVC önerilir.

? Evet. H901 serisi sensorless vector (SVC) destekler. CNC Router uygulamalarında düşük devirde yüksek tork sağlar. CNC için F00.01=1 (SVC) önerilir.

? H901-4T07R5G inverter güneş paneli ile kullanım
H901 inverter solar panel ile çalışır mı
H901 inverter DC giriş, AC giriş, güneş paneli
H901 inverter besleme gerilimi, enerji kaynağı
H901 inverter off-grid solar kullanım
H901-4T07R5G 7,5 kW 380V Motor Sürücü İnverter, doğrudan güneş paneli (solar panel) ile çalıştırılmak üzere tasarlanmamıştır. Bu tip inverterler, üç fazlı 380V AC şebeke gerilimi ile beslenmek üzere üretilmiştir. Güneş panelleri ise DC (doğru akım) enerji üretir. H901 serisi inverterin teknik dokümantasyonunda sadece AC giriş ile çalışabileceği belirtilmektedir.

Eğer güneş paneli ile kullanım planlanıyorsa, aşağıdaki teknik noktalar dikkate alınmalıdır:

1. Giriş Enerjisi: H901 inverterin çalışabilmesi için 380V üç fazlı AC enerji gereklidir. Güneş panelleri ise DC enerji sağlar. Doğrudan bağlantı mümkün değildir.
2. Çözüm Yöntemi: Güneş paneli ile bir sistem kurulacaksa, önce DC/DC şarj kontrol cihazı ve akü grubu, ardından DC/AC inverter (solar inverter) ile 380V AC elde edilmelidir. Bu AC enerji, H901 inverterin girişine verilebilir.
3. Solar Pompa Uygulamaları: H901 serisi bazı modellerde “Photovoltaic water shortage detection failure” gibi hata kodları ve F16.10~F16.26 parametreleri bulunmakta, bu da fotovoltaik pompa uygulamalarında özel fonksiyonlar olduğunu gösterir. Ancak yine de doğrudan DC ile besleme yapılmaz; sistemde mutlaka AC’ye çeviren bir inverter bulunmalıdır .


- Güneş paneli ile H901 inverter kullanmak için, güneş panellerinin DC çıkışını önce uygun bir solar inverter ile 380V AC’ye çevirmeniz gerekir.
- H901 inverteri doğrudan DC ile beslemek mümkün değildir; bu tür bir bağlantı cihazda arızaya yol açar.
- Şebekeden bağımsız (off-grid) uygulamalarda, solar inverterin çıkış kapasitesi H901’in güç ihtiyacını karşılamalıdır.


H901-4T07R5G inverter doğrudan güneş paneli ile çalışmaz. Güneş paneliyle kullanım için, önce DC/AC solar inverter ile 380V AC elde edilmeli, ardından H901 invertere besleme yapılmalıdır. Sistem tasarımında enerji sürekliliği ve inverter koruma fonksiyonları dikkate alınmalıdır.

Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.

? H901-4T07R5G x1 x2 x3 girişlerine farklı frekans değeri atama
H901 inverter x1 x2 x3 terminal frekans seçimi
H901 inverter dijital giriş ile sabit frekans atama
H901 inverter potansiyometre ile hız kontrolü
H901 inverter dijital giriş öncelik sırası ve frekans kaynakları
H901-4T07R5G inverterde X1, X2, X3 dijital girişlerine farklı sabit frekanslar atayabilir ve bu girişlerin hiçbirine sinyal gelmediğinde hız referansını potansiyometreye (veya analog girişe) bırakacak şekilde programlama mümkündür. Aşağıda adım adım parametre ve bağlantı yöntemi verilmiştir:


- X1, X2, X3 terminallerine "Çoklu Hız Seçimi" (Multi-speed select) fonksiyonları atanır.
- F07.00: X1 terminal fonksiyonu → 12 (Multi-segment command terminal 1)
- F07.01: X2 terminal fonksiyonu → 13 (Multi-segment command terminal 2)
- F07.02: X3 terminal fonksiyonu → 14 (Multi-segment command terminal 3)


- Her kombinasyon için atanacak frekanslar aşağıdaki parametrelerle belirlenir:
- F08.00: Sabit Frekans 1 (X1=0, X2=0, X3=0)
- F08.01: Sabit Frekans 2 (X1=1, X2=0, X3=0)
- F08.02: Sabit Frekans 3 (X1=0, X2=1, X3=0)
- F08.03: Sabit Frekans 4 (X1=1, X2=1, X3=0)
- F08.04: Sabit Frekans 5 (X1=0, X2=0, X3=1)
- F08.05: Sabit Frekans 6 (X1=1, X2=0, X3=1)
- F08.06: Sabit Frekans 7 (X1=0, X2=1, X3=1)
- F08.07: Sabit Frekans 8 (X1=1, X2=1, X3=1)
- Her bir parametreye istediğiniz frekans değerini (ör. 20 Hz, 30 Hz, 40 Hz, vb.) girin.


- F00.03 parametresi ile frekans referans kaynağını "Çoklu Hız" (multi-speed) olarak seçin.
- Eğer bu seçenek yoksa, dijital girişler aktif değilken referansın analog giriş/potansiyometre olmasını istiyorsanız, "frekans kaynak önceliği" veya "otomatik geçiş" fonksiyonu parametrelerini kontrol edin (bazı modellerde F00.03 veya benzeri parametre ile yapılır).


- X1, X2, X3 girişlerinin hiçbirine sinyal gelmediğinde (hepsi 0), inverter F08.00’deki frekansı kullanır.
- Eğer girişlerden birine veya birkaçına sinyal gelirse, ilgili kombinasyona karşılık gelen F08.01–F08.07 parametresindeki frekans değeri devreye girer.
- Dijital girişlerin tamamı pasifken, bazı modellerde frekans referansı otomatik olarak analog girişe (potansiyometreye) geçer. Eğer geçmiyorsa, ek olarak "frekans kaynak değiştirme" fonksiyonu (ör. F07.18 veya benzeri) ile bu mantık kurulabilir.


- X1, X2, X3 uçlarına buton veya PLC çıkışı bağlayarak istenen kombinasyonları oluşturun.
- Potansiyometreyi analog girişe (AVI/ACI) bağlayın ve F00.03/F00.02 parametreleriyle analog giriş aktif olduğunda hız kontrolünü potansiyometreye bırakın.




Eğer dijital girişler pasifken mutlaka potansiyometreye geçmesi isteniyorsa, "frekans kaynak değiştirme" veya "otomatik geçiş" parametresi modelinizde mevcutsa aktif edin. Yoksa, F08.00
incomplete

? H901-4T07R5G inverter röle parametreleri
H901 inverter relay parameters
H901 inverter F08 röle parametreleri
H901 inverter relay output function
H901 inverter relay output parameter codes
Cihaz/Model: H901-4T07R5G İnverter
Konu: Röle Parametreleri (Detaylı Açıklama)

H901 serisi inverterde röle çıkışlarının (R1 ve R2) fonksiyonu, F08.02 ve F08.03 parametreleri ile belirlenir. Röle çıkışları, cihazın çeşitli çalışma durumlarını sahaya aktarmak için kullanılır. Aşağıda, ilgili parametreler ve seçenekleri ile birlikte pratik etkileri detaylı şekilde açıklanmıştır.

---

### 1. Ana Röle Parametreleri



Her iki röleye de farklı fonksiyon atanabilir.

---

### 2. Röle Fonksiyon Seçenekleri ve Pratikte Etkileri

- 1: RUN – Motor çalışırken röle çeker. Genellikle “Motor Çalışıyor” lambası için kullanılır.
- 2: FAULT – Herhangi bir hata oluştuğunda röle çeker. Hata lambası veya siren için uygundur.
- 3: FDT1 – Belirli bir frekans seviyesine ulaşıldığında röle çeker.
- 4: FAR – Hız referansına ulaşıldığında röle çeker.
- 5: Zero Speed – Sıfır hızda çalışırken röle çeker.
- 6/7: Overload Pre-alarm – Motor veya inverter aşırı yük ön alarmı durumunda röle çeker.
- 38: Alarm Output (All Faults) – Tüm arıza durumlarında röle çeker.
- 42/43/44: Interlock Output – Kilitli çalışma veya emniyet fonksiyonları için kullanılır.

Tüm seçeneklerin listesi ve açıklamaları için cihaz kılavuzundaki F08.02 ve F08.03 parametre tablosuna bakınız. Seçilen değere göre röle çıkışı sadece o durumda aktif olur.

---

### 3. Yardımcı Röle Ayarları



---

### 4. Adım Adım Röle Fonksiyonu Ayarlama

1. Panelden Menüye Girin:
Parametre ayar menüsüne giriş yapın.

2. F08.02 veya F08.03’ü Seçin:
Hangi röleyi programlamak istiyorsanız o parametreyi seçin.

3. Fonksiyon Kodunu Girin:
İstediğiniz fonksiyona karşılık gelen kodu girin (ör. RUN için 1, FAULT için 2).

4. (İsteğe Bağlı) Gecikme Ayarı:
Röle çıkışının gecikmeli çalışmasını istiyorsanız F08.18 (R1) veya F08.19 (R2) parametresine saniye cinsinden gecikme süresi girin.

5. (İsteğe Bağlı) Polarite Ayarı:
Röle çıkışının normalde açık/kapalı davranışını değiştirmek için F08.22 parametresini kullanın.

6. Kaydedin ve Test Edin:
Ayarları kaydedip, ilgili çalışma senaryosunu test edin.

---

### 5. Pr
incomplete

? H901-4T07R5G programlanabilir röle
H901 inverter role çıkışı
H901 inverter maksimum devirde röle çıkışı
H901 role parametreleri
H901 relay output parameters
Cihaz: H901-4T07R5G 7,5 kW 380V Motor Sürücü İnverter

H901 serisi inverterde programlanabilir röle çıkışı mevcuttur ve röle çıkış fonksiyonu, inverterin çalışma durumuna göre atanabilir. Sizin talebiniz olan “maksimum devire (hıza) ulaşıldığında röle çeksin” fonksiyonu için “AT SPEED” (Hızına Ulaştı) röle fonksiyonu kullanılmalıdır.



1. Röle Fonksiyon Parametresi:
- Röle çıkışının hangi durumda aktif olacağını belirler.
- “AT SPEED” seçildiğinde, motor referans hızına ulaştığında röle çeker.
- Parametre kodu ve menü konumu: H901 cihazında röle fonksiyonu için kullanılan parametreyi cihaz menüsünde “Relay Output Function” veya benzeri başlık altında bulabilirsiniz.
- Tipik seçenekler: RUN (motor çalışıyor), FAULT (hata), AT SPD (hızına ulaştı), OL (aşırı yük), PID (PID limit vb.)

2. AT SPEED Tolerans Parametresi:
- Motorun hedef hıza ne kadar yaklaştığında rölenin çekeceğini belirler.
- Örneğin ±2 Hz gibi bir tolerans değeri atanabilir.


1. Cihaz menüsünden röle çıkış fonksiyonu parametresini bulun.
2. Bu parametreyi “AT SPEED” olarak ayarlayın.
3. Gerekirse “AT SPEED” tolerans parametresini (ör. ±2 Hz) ayarlayın.
4. Röle çıkış uçlarını (NO, COM) yük kontaktörü, lamba veya uyarı sistemine bağlayın.
5. Motor, referans verilen devire ulaştığında röle çekecek ve bağlı cihazı çalıştıracaktır.


- Röle NO → yük kontaktörü bobini veya uyarı lambası
- Röle COM → besleme hattı (24V veya faz)
- Yük kontaktörü veya lamba → nötr/0V

Röle çıkışının fonksiyonunu ve toleransını doğru ayarladığınızdan emin olun. Hedef devir değişirse tolerans parametresini de gözden geçirin.

Detaylı parametre kodları ve menü adımları için H901 ileri düzey kitapçığındaki “Röle Fonksiyonları” ve “AT SPEED” başlıklarını inceleyebilirsiniz.


file-DMpYDKgumD1YoEz69G2cjn

? H901-4T07R5G modbus haberleşme
H901 inverter modbus
H901 hız kontrol cihazı modbus
H901-4T07R5G haberleşme protokolü
H901 inverter RS485
H901-4T07R5G model 7,5 kW 380V motor sürücü inverterde Modbus haberleşme desteği bulunmaktadır. Cihaz üzerinde RS485 arayüzü ile Modbus-RTU slave protokolü standart olarak yer alır. Bu sayede invertere hız referansı, start/stop komutu, parametre okuma/yazma gibi işlemler Modbus üzerinden yapılabilir.

Temel teknik bilgiler:
- Haberleşme protokolü: Modbus-RTU (slave)
- Fiziksel arayüz: RS485 (485+ ve 485- terminalleri)
- Komutlar: 0x03 (okuma), 0x06 (yazma)
- Adresleme: 1~247 (slave adresi)
- Kullanım: PC, PLC, HMI gibi ana cihazlarla merkezi kontrol mümkündür.

Kullanım için:
1. RS485 bağlantısını inverter üzerindeki 485+ ve 485- terminallerine yapınız.
2. Haberleşme ile ilgili temel parametreleri (baud rate, adres, parity vb.) inverter üzerinden ayarlayınız.
3. Komut kaynağı parametresini “haberleşme (Modbus)” olarak seçiniz.
4. Modbus adres tablosu ve detaylı protokol bilgisi için teknik dokümana başvurunuz.

Not: Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, burada fiyat bilgisi verilmemektedir.

Detaylı Modbus adresleme ve uygulama örnekleri için Mermak CNC Otomasyon teknik ekibinden destek alabilirsiniz.
file-FajJbGD2F6E8Cw4Q4FxyHP
H901-4T0011G H901-4T07R5G H901-2S0004G H901-2S05R5G.pdf
file-DMpYDKgumD1YoEz69G2cjn

? H901-4T07R5G kullanım parametreleri
H901 inverter kullanım parametreleri
H901 inverter parametre listesi
H901 inverter kitapçık
H901-4T07R5G manual


### 1. Motor ve Temel Çalışma Parametreleri
- Motor plaka değerleri mutlaka doğru girilmelidir:
- Motor gücü (kW)
- Nominal akım (A)
- Nominal frekans (Hz)
- Devir (rpm)
- Bu değerler yanlış girilirse akım korumaları, hız hesaplaması ve röle fonksiyonları hatalı çalışır.

### 2. Komut (RUN/STOP) Kaynağı
- Motorun komut kaynağı tek bir parametre ile seçilir:
- 0: Panel (tuş takımı)
- 1: Terminal (dijital girişler)
- 2: Haberleşme (Modbus)
- Acil stop ve emniyet zinciri dijital giriş üzerinden donanımsal olarak kurulmalıdır.

### 3. Frekans Referans Kaynağı
- Hız referansı şu kaynaklardan seçilebilir:
- Panel potansiyometresi/tuş takımı
- Analog giriş (AVI/ACI)
- Çoklu hız (multi-speed) dijital giriş kombinasyonları
- Haberleşme (Modbus)
- Dahili PID çıkışı

### 4. Röle Fonksiyon Parametresi
- Röle çıkışı fonksiyonu parametre ile atanır:
- RUN: Motor çalışırken röle çeker
- FAULT: Hata oluştuğunda röle çeker
- AT SPD: Hız referansına ulaşıldığında röle çeker
- OL: Aşırı yük uyarısı
- PID: PID limit/hata durumları

### 5. Dijital Giriş Fonksiyonları
- Dijital girişler (X1, X2, X3, ...) istenen fonksiyona atanabilir:
- RUN/STOP
- İleri/Geri yön
- Çoklu hız (S1, S2, S3)
- JOG / İnching
- Fault reset
- Harici fault

### 6. Tipik Kullanıcı Adımları
1. Motor plaka değerlerini temel parametrelere girin.
2. Komut ve hız referans kaynağını ihtiyaca göre seçin.
3. Röle ve dijital giriş fonksiyonlarını uygulamaya göre atayın.
4. Koruma ve limit parametrelerini kontrol edin.
5. Gerekirse Modbus ayarlarını yapılandırın.

### 7. Kitapçık Bilgisi
- H901 serisi için detaylı Türkçe teknik kitapçık ve uygulama rehberi Mermak CNC tarafından hazırlanmıştır ve ürünle birlikte veya dijital olarak sağlanmaktadır. Parametre ve uygulama detayları için “H901 Mermak İleri Düzey Kitap” kullanılabilir. Ürününüzle birlikte kitapçık çıkmadıysa, Mermak CNC teknik destekten veya web sitesinden PDF olarak talep edebilirsiniz.

---


file-DMpYDKgumD1YoEz69G2cjn
